Produktinformationen "FLUKE 1555 FC 10 KV ISOLATIONSMESSGERÄT Isolationstester"

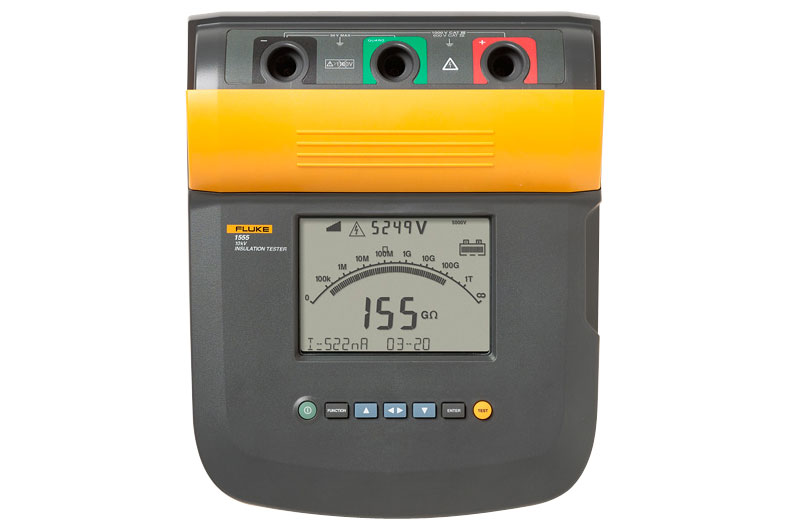

FLUKE 1555Isolationstester bis 10.000 Volt
Lieferumfang:
Prüfkabel mit Krokodilklemmen (rot, schwarz, grün)
Infrarotadapter mit Schnittstellenkabel
FlukeView® Forms Basic auf CD-ROM
Netzkabel
Gepolsterte Tragetasche
Englisches Handbuch
Benutzerhandbuch auf CD-ROM
Schnellreferenzkarte
Softwarelizenzvereinbarung
Registrierungskarte
FlukeView® Forms-Installationsanleitung
Installationsanleitung für USB-IR-Kabel
Robuste Krokodilklemmen
Das neue Isolationsmessgerät Fluke 1555 und das neu gestaltete Messgerät Fluke 1550C eignen sich für die Isolationsprüfung bis 5 kV. Damit sind sie die idealen Geräte für die Prüfung von Hochspannungsausrüstung wie Schaltanlagen, Motoren, Generatoren und Kabeln. Fluke-Isolationsmessgeräte können jetzt sämtliche in IEEE 43-2000 spezifizierten Spannungen prüfen. Mit Messwertspeicher und PC-Schnittstelle sind die Modelle Fluke 1555 und 1550C perfekte Werkzeuge für vorausschauende oder vorbeugende Instandhaltung, denn sie erkennen potenzielle Ausfälle von Geräten, bevor diese auftreten.
Merkmale und Vorteile:
Lösungen für alle Anwendungen mit hohen Prüfspannungen: 1555 bis 10 kV, 1550C bis 5 kV
Sicherheitsspezifikation nach CAT III 1000 V, CAT IV 600 V
Erhöhte Benutzersicherheit durch eine Warnanzeige bei Vorliegen von hoher Spannung und durch automatische Anzeige von Wechsel- oder Gleichspannung bis 600 V
Prüfspannung von 250 V bis 1000 V in Schritten von 50 V, über 1000 V in Schritten von 100 V auswählbar
Bis zu 99 Speicherplätze für Messwerte; jedem Speicherplatz kann zum einfachen Abrufen eine eindeutige, benutzerdefinierte Bezeichnung zugewiesen werden
Lange Betriebsdauer: über 750 Prüfungen zwischen den Akkuladevorgängen
Automatische Berechnung der dielektrischen Absorption (DAR, Kennwert für die unerwünschte Ladungsspeicherung des Dielektrikums) und des Polarisationsindex (PI, Verhältnis aus Widerstandmessung nach zehn Minuten und einer Minute)
Schutzsystem eliminiert statische Spannungen und Ableitströme bei der Messung hoher Widerstände
Einfache Ablesbarkeit durch großes Digital/Analog-Display
Kapazitäts- und Leckstrommessung
Rampenfunktion für Tests der Durchschlagsfestigkeit
Widerstandsmessungen bis 2 TO
Timer-Einstellungen bis zu 99 Minuten für zeitgesteuerte Prüfungen
Elektrische Spezifikationen: Die Genauigkeit ist für ein Jahr nach der Kalibrierung bei einer Betriebstemperatur von 0 °C bis 35 °C spezifiziert. Für Betriebstemperaturen außerhalb dieses Bereichs (-20 °C bis 0 °C und 35 °C bis 50 °C), fügen Sie ± 0,25 % pro °C hinzu. Außer bei den Bereichen mit einer Ungenauigkeit von 20%, hier fügen Sie ± 1 % pro °C hinzu.
Insulation resistance measurement:
Prüfspannung (U=)
Bereich
Ungenauigkeit (± % vom Anzeigewert)
250 V
< 200 kO 200 kO bis 5 GO 5 GO bis 50 GO > 50 GO
nicht spezifiziert 5 % 20 % nicht spezifiziert
500 V
200 kO 200 kO bis 10 GO 10 GO bis 100 GO > 100 GO
nicht spezifiziert 5 % 20 % nicht spezifiziert
1000 V
< 200 kO 200 kO bis 20 GO 20 GO bis 200 GO > 200 GO
nicht spezifiziert 5 % 20 % nicht spezifiziert
2500 V
< 200 kO 200 kO bis 50 GO 50 GO bis 500 GO > 500 GO
Dieses Gerät der Schutzklasse II (doppelt isoliert) wird mit einem Netzkabel der Schutzklasse I geliefert. Die Schutzleiterklemme (Massepunkt) ist nicht intern verbunden. Der zusätzliche Punkt ist nur für einen zusätzlichen Schutz des Steckers.
Maße
170 mm x 242 mm x 330 mm (6.7 in x 9.5 in x 13 in)
Gewicht
3.6 kg (7.94 lb)
Betriebstemperatur
-20 ºC bis 50 ºC (-4 ºF bis 122 ºF)
Lagertemperatur
-20 ºC bis 65 ºC (-4 ºF bis 149 ºF)
Luftfeuchtigkeit
80 % bis 31 °C linear abnehmend auf 50 % bei 50 °C
FLUKE 1550C-KIT Isolations Tester bis 5kV, 200 kOhm - 2 TOhm
Lieferumfang:
1550C Tester
3 Prüfkabel (je 1x rot, schwarz, grün)
3 Krokoklemmen
2 Prüfspitzen
3 robuste Krokoklemmen
USB-IR-Schnittstellenkabel
Netzkabel
Software FlukeView Forms Basic
Bedienungsanleitung
Wasser- und staubdichter Hartschalenkoffer
Kalibrierschein (NIST)
Beurteilen Sie Trends, eliminieren Sie ZweifelDer Isolationswiderstandstester Fluke 1550C ermöglicht die digitale Isolationsprüfung bei bis zu 5 kV und ist damit hervorragend zum Prüfen einer Vielzahl von Hochspannungsgeräten geeignet, einschließlich Schaltanlagen, Motoren, Generatoren und Kabel.
Isolationstester von Fluke sind nun für den gesamten Bereich von Testspannungen gemäß IEEE 43-2000 geeignet. Mit Messwertspeicher und PC-Schnittstelle ist der 1550C das perfekte Werkzeug für präventive oder prädiktive Wartungsprogramme zur Identifizierung potenzieller Geräteausfälle vor deren Auftreten.
Merkmale:
Prüfen Sie Isolationen mit Spannungen bis zu 5 kV
Sicherheitsspezifikation nach CAT III 1000 V, CAT IV 600 V
Erhöhte Benutzersicherheit durch eine Warnanzeige bei Vorliegen der Netzspannung und durch automatische Anzeige von Wechsel- oder Gleichspannung bis 600 V
Prüfspannung von 250 V bis 1000 V in Schritten von 50 V, über 1000 V in Schritten von 100 V auswählbar
Bis zu 99 Speicherplätze für Messwerte; jedem Speicherplatz kann zum einfachen Abrufen eine eindeutige, benutzerdefinierte Bezeichnung zugewiesen werden
Lange Betriebsdauer: über 750 Prüfungen zwischen den Akkuladevorgängen
Automatische Berechnung der dielektrischen Absorption (DAR) und des Polarisationsindex (PI)
Schutzsystem eliminiert statische Spannungen und Ableitströme bei der Messung hoher Widerstände
Einfache Ablesbarkeit durch großes Digital/Analog-Display
Kapazitäts- und Leckstrommessung
Rampenfunktion für Tests der Durchschlagfestigkeit
Widerstandsmessungen bis zu 2 TΩ
Timer-Einstellungen bis zu 99 Minuten für zeitgesteuerte Prüfungen
Elektrische Spezifikationen
Die Präzisionsvorgaben des Testers gelten für ein Jahr nach der Kalibrierung bei Betriebstemperaturen von 0°C bis 35°C. Bei Betriebstemperaturen außerhalb des Bereichs (-20°C bis 0°C und 35°C bis 50°C) geben Sie ± 0,25% pro °C zu. Bei 20-%-Bändern muss ± 1 % pro °C zugegeben werden.
Isolationswiderstandsmessung
Prüfspannung (U=)
Bereich
Genauigkeit (± % vom Anzeigewert)
250 V
< 200 kΩ
Ohne Angabe
200 kΩ bis 500 GΩ
5%
5 GΩ bis 50 GΩ
20%
> 50 GΩ
Ohne Angabe
500 V
< 500 kΩ
Ohne Angabe
500 kΩ bis 10 GΩ
5%
10 GΩ bis 100 GΩ
20%
> 100 GΩ
Ohne Angabe
1000 V
< 200 kΩ
Ohne Angabe
200 kΩ bis 20 GΩ
5%
20 GΩ bis 200 GΩ
20%
> 200 GΩ
Ohne Angabe
2500 V
< 200 kΩ
Ohne Angabe
200 kΩ bis 50 GΩ
5%
50 GΩ bis 500 GΩ
20%
> 500 GΩ
Ohne Angabe
5000 V
< 200 kΩ
Ohne Angabe
200 kΩ bis 100 GΩ
5%
100 GΩ bis 1 TΩ
20%
> 1 TΩ
Ohne Angabe
10.000 V (nur 1555)
< 200 kΩ
Ohne Angabe
200 kΩ bis 200 GΩ
5%
200 GΩ bis 2 TΩ
20%
> 2 TΩ
Ohne Angabe
Anzeigebereich für Balkendiagramme
0 bis 1 TΩ (1550 C) - 0 bis 2 TΩ (1555)
Genauigkeit der Isolationsprüfspannung
-0 % bis + 10 % bei 1 mA Messstrom
Unterdrückung von induziertem Wechselstrom
maximal 2 mA
Ladegeschwindigkeit bei kapazitiver Last
5 s pro µF
Entladegeschwindigkeit bei kapazitiver Last
1,5 s pro μF
Leckstrommessung
Bereich: 1 nA bis 2 mA
Präzision: ± (5 % + 2 nA)
Kapazitätsmessung
Bereich: 0,01 µF bis 15,00 µF
Präzision: ± (15 % rdg + 0,03 µF)
Zeitgesteuerte Prüfung
Bereich: 0 bis 99 Minuten
Schrittweite: Einstellung: 1 Minute, Anzeige: 1 Sekunde
Warnung vor einem spannungsführenden Stromkreis
Warnbereich: 30 V bis 660 V AC/DC, 50/60 Hz
Spannungspräzision: ± (15 % + 2 V)
Softwarespezifikationen
Für die FlukeView Forms™ Basic-Software wird ein PC mit Windows XP, Windows Vista, Windows 7 oder Windows 8 benötigt
Allgemeine technische Daten
Bereichsumfang der Anzeige
75 mm x 105 mm
Stromversorgung
12 V Blei-Säure-Akku, Yuasa NP2.8-12
Netzladegerät (Wechselstrom)
85 V bis 250 V AC, 50/60 Hz, 20 VA
Dieses Gerät der Klasse II (schutzisoliert) wird mit einem Netzkabel der Klasse 1 (geerdet) geliefert. Der Schutzerdungsanschluss (Erdungsstift) ist intern nicht angeschlossen. Der zusätzliche Punkt dient nur als zusätzlicher Schutz des Steckers.
Abmessungen
269 mm x 277 mm x 160 mm
Gewicht
3,7 kg
Betriebstemperatur
-20 °C bis 50 °C
Lagerungstemperatur
-20 ºC bis 65 ºC
Luftfeuchtigkeit
80 % bis 31 °C linear abnehmend auf 50 % bei 50 °C
Höhe über NN
2.000 m
Gehäuse
Schutzart IP 40
Eingangsüberlastschutz
1.000 V Wechselspannung
Elektromagnetische Verträglichkeit
gemäß EN 61326
Zertifizierungen
Erfüllung der Sicherheitsnormen
IEC 61010-1: Überspannung Kategorie II, Verschmutzungsgrad 2
IEC 61010-2-030: Messung 600 V CAT IIV/1000 V CAT III
IEC 61557-1, IEC 61557-2
FLUKE 1550C Isolationstester bis 5.000 Volt
Lieferumfang:
Fluke 1550C, 3 Prüfkabel (je 1x rot, schwarz, grün) · 3 Krokoklemmen · 2 Prüfspitzen · USB-IR-Schnittstellenkabel · Netzkabel · Messsoftware FlukeView Forms Basic · Bedienungsanleitung · Gepolsterte Tasche
Das neue Isolationsmessgerät Fluke 1555 und das neu gestaltete Messgerät Fluke 1550C eignen sich für die Isolationsprüfung bis 5 kV. Damit sind sie die idealen Geräte für die Prüfung von Hochspannungsausrüstung wie Schaltanlagen, Motoren, Generatoren und Kabeln. Fluke-Isolationsmessgeräte können jetzt sämtliche in IEEE 43-2000 spezifizierten Spannungen prüfen. Mit Messwertspeicher und PC-Schnittstelle sind die Modelle Fluke 1555 und 1550C perfekte Werkzeuge für vorausschauende oder vorbeugende Instandhaltung, denn sie erkennen potenzielle Ausfälle von Geräten, bevor diese auftreten.
Merkmale und Vorteile:
Lösungen für alle Anwendungen mit hohen Prüfspannungen: 1555 bis 10 kV, 1550C bis 5 kV
Sicherheitsspezifikation nach CAT III 1000 V, CAT IV 600 V
Erhöhte Benutzersicherheit durch eine Warnanzeige bei Vorliegen von hoher Spannung und durch automatische Anzeige von Wechsel- oder Gleichspannung bis 600 V
Prüfspannung von 250 V bis 1000 V in Schritten von 50 V, über 1000 V in Schritten von 100 V auswählbar
Bis zu 99 Speicherplätze für Messwerte; jedem Speicherplatz kann zum einfachen Abrufen eine eindeutige, benutzerdefinierte Bezeichnung zugewiesen werden
Lange Betriebsdauer: über 750 Prüfungen zwischen den Akkuladevorgängen
Automatische Berechnung der dielektrischen Absorption (DAR, Kennwert für die unerwünschte Ladungsspeicherung des Dielektrikums) und des Polarisationsindex (PI, Verhältnis aus Widerstandmessung nach zehn Minuten und einer Minute)
Schutzsystem eliminiert statische Spannungen und Ableitströme bei der Messung hoher Widerstände
Einfache Ablesbarkeit durch großes Digital/Analog-Display
Kapazitäts- und Leckstrommessung
Rampenfunktion für Tests der Durchschlagsfestigkeit
Widerstandsmessungen bis 2 TO
Timer-Einstellungen bis zu 99 Minuten für zeitgesteuerte Prüfungen
Elektrische Spezifikationen:Die Genauigkeit ist für ein Jahr nach der Kalibrierung bei einer Betriebstemperatur von 0 °C bis 35 °C spezifiziert. Für Betriebstemperaturen außerhalb dieses Bereichs (-20 °C bis 0 °C und 35 °C bis 50 °C), fügen Sie ± 0,25 % pro °C hinzu. Außer bei den Bereichen mit einer Ungenauigkeit von 20%, hier fügen Sie ± 1 % pro °C hinzu.
Insulation resistance measurement:
Prüfspannung (U=)
Bereich
Ungenauigkeit (± % vom Anzeigewert)
250 V
< 200 kO200 kO bis 5 GO5 GO bis 50 GO> 50 GO
nicht spezifiziert 5 % 20 % nicht spezifiziert
500 V
200 kO200 kO bis 10 GO10 GO bis 100 GO> 100 GO
nicht spezifiziert 5 %20 % nicht spezifiziert
1000 V
< 200 kO200 kO bis 20 GO20 GO bis 200 GO> 200 GO
nicht spezifiziert5 %20 %nicht spezifiziert
2500 V
< 200 kO200 kO bis 50 GO50 GO bis 500 GO> 500 GO
nicht spezifiziert5 %20 %nicht spezifiziert
5000 V
< 200 kO200 kO bis 100 GO100 GO bis 1 TO> 1 TO
nicht spezifiziert5 %20 %nicht spezifiziert
10000 V
< 200 kO200 kO bis 200 GO10 GO bis 2 TO> 2 TO
nicht spezifiziert5 %20 %nicht spezifiziert
Anzeigebereich für Balkendiagramme
0 bis 1 TO
Ungenauigkeit der Isolationsprüfspannung
-0 % bis + 10 % bei 1 mA Messstrom
Unterdrückung von induziertem Wechselstrom
maximal 2 mA
Ladegeschwindigkeit bei kapazitiver Last
5 Sekunden pro µF
Entladegeschwindigkeit bei kapazitiver Last
1.5 s/µF
Leckstrommessung
Bereich: 1 nA bis 2 mA
Ungenauigkeit: ± (5 % + 2 nA)
Kapazitätsmessung
Bereich: 0.01 uF bis 15.00 µF
Ungenauigkeit: ± (15 % rdg + 0.03 µF)
Zeitgesteuerte Prüfung
Bereich: 0 bis 99 Minuten
Auflösung: Einstellung: 1 Minute Anzeige: 1 Sekunde
Warnung vor einem spannungsführenden Stromkreis
Warnbereich: 30 V bis 660 V ac/dc, 50/60 Hz
Genauigkeit der Spannung: ± (15 % + 2 V)
Allgemeine Daten:
Anzeige
75 mm x 105 mm
Stromversorgung
12 V Blei-Säure-Akku, Yuasa NP2.8-12
Charger Input (AC)
85 V Wechselstrom 50/60 Hz 20 VA
Dieses Gerät der Schutzklasse II (doppelt isoliert) wird mit einem Netzkabel der Schutzklasse I geliefert. Die Schutzleiterklemme (Massepunkt) ist nicht intern verbunden. Der zusätzliche Punkt ist nur für einen zusätzlichen Schutz des Steckers.
Maße
170 mm x 242 mm x 330 mm (6.7 in x 9.5 in x 13 in)
Gewicht
3.6 kg (7.94 lb)
Betriebstemperatur
-20 ºC bis 50 ºC (-4 ºF bis 122 ºF)
Lagertemperatur
-20 ºC bis 65 ºC (-4 ºF bis 149 ºF)
Luftfeuchtigkeit
80 % bis 31 °C linear abnehmend auf 50 % bei 50 °C
Höhe über NN
2000 m
Gehäuse
Schutzart IP40
Eingangsüberlastschutz
1.000 V Wechselspannung
Elektromagnetische Verträglichkeit:
EN 61326
Zertifizierungen
Erfüllung der Sicherheitsnormen
CAT III 1000 V, CAT IV 600 V
Verschmutzungsgrad
2
FLUKE 1555 FC KIT Isolationstester bis 10.000 Volt
Lieferumfang 1555 Kit:
Fluke 1555 FC
3 Prüfkabel (je 1x rot, schwarz, grün)
3 Krokoklemmen
2 Prüfspitzen
3 robuste Krokoklemmen
USB-IR-Schnittstellenkabel
Netzkabel
Software FlukeView Forms Basic
Bedienungsanleitung
Wasser- und staubdichter Hartschalenkoffer
Das neue Isolationsmessgerät Fluke 1555 und das neu gestaltete Messgerät Fluke 1550C eignen sich für die Isolationsprüfung bis 5 kV. Damit sind sie die idealen Geräte für die Prüfung von Hochspannungsausrüstung wie Schaltanlagen, Motoren, Generatoren und Kabeln. Fluke-Isolationsmessgeräte können jetzt sämtliche in IEEE 43-2000 spezifizierten Spannungen prüfen. Mit Messwertspeicher und PC-Schnittstelle sind die Modelle Fluke 1555 und 1550C perfekte Werkzeuge für vorausschauende oder vorbeugende Instandhaltung, denn sie erkennen potenzielle Ausfälle von Geräten, bevor diese auftreten.
Merkmale und Vorteile:
Lösungen für alle Anwendungen mit hohen Prüfspannungen: 1555 bis 10 kV, 1550C bis 5 kV
Sicherheitsspezifikation nach CAT III 1000 V, CAT IV 600 V
Erhöhte Benutzersicherheit durch eine Warnanzeige bei Vorliegen von hoher Spannung und durch automatische Anzeige von Wechsel- oder Gleichspannung bis 600 V
Prüfspannung von 250 V bis 1000 V in Schritten von 50 V, über 1000 V in Schritten von 100 V auswählbar
Bis zu 99 Speicherplätze für Messwerte; jedem Speicherplatz kann zum einfachen Abrufen eine eindeutige, benutzerdefinierte Bezeichnung zugewiesen werden
Lange Betriebsdauer: über 750 Prüfungen zwischen den Akkuladevorgängen
Automatische Berechnung der dielektrischen Absorption (DAR, Kennwert für die unerwünschte Ladungsspeicherung des Dielektrikums) und des Polarisationsindex (PI, Verhältnis aus Widerstandmessung nach zehn Minuten und einer Minute)
Schutzsystem eliminiert statische Spannungen und Ableitströme bei der Messung hoher Widerstände
Einfache Ablesbarkeit durch großes Digital/Analog-Display
Kapazitäts- und Leckstrommessung
Rampenfunktion für Tests der Durchschlagsfestigkeit
Widerstandsmessungen bis 2 TO
Timer-Einstellungen bis zu 99 Minuten für zeitgesteuerte Prüfungen
Elektrische Spezifikationen:Die Genauigkeit ist für ein Jahr nach der Kalibrierung bei einer Betriebstemperatur von 0 °C bis 35 °C spezifiziert. Für Betriebstemperaturen außerhalb dieses Bereichs (-20 °C bis 0 °C und 35 °C bis 50 °C), fügen Sie ± 0,25 % pro °C hinzu. Außer bei den Bereichen mit einer Ungenauigkeit von 20%, hier fügen Sie ± 1 % pro °C hinzu.
Insulation resistance measurement:
Prüfspannung (U=)
Bereich
Ungenauigkeit (± % vom Anzeigewert)
250 V
< 200 kO200 kO bis 5 GO5 GO bis 50 GO> 50 GO
nicht spezifiziert 5 % 20 % nicht spezifiziert
500 V
200 kO200 kO bis 10 GO10 GO bis 100 GO> 100 GO
nicht spezifiziert 5 %20 % nicht spezifiziert
1000 V
< 200 kO200 kO bis 20 GO20 GO bis 200 GO> 200 GO
nicht spezifiziert5 %20 %nicht spezifiziert
2500 V
< 200 kO200 kO bis 50 GO50 GO bis 500 GO> 500 GO
nicht spezifiziert5 %20 %nicht spezifiziert
5000 V
< 200 kO200 kO bis 100 GO100 GO bis 1 TO> 1 TO
nicht spezifiziert5 %20 %nicht spezifiziert
10000 V
< 200 kO200 kO bis 200 GO10 GO bis 2 TO> 2 TO
nicht spezifiziert5 %20 %nicht spezifiziert
Anzeigebereich für Balkendiagramme
0 bis 1 TO
Ungenauigkeit der Isolationsprüfspannung
-0 % bis + 10 % bei 1 mA Messstrom
Unterdrückung von induziertem Wechselstrom
maximal 2 mA
Ladegeschwindigkeit bei kapazitiver Last
5 Sekunden pro µF
Entladegeschwindigkeit bei kapazitiver Last
1.5 s/µF
Leckstrommessung
Bereich: 1 nA bis 2 mA
Ungenauigkeit: ± (5 % + 2 nA)
Kapazitätsmessung
Bereich: 0.01 uF bis 15.00 µF
Ungenauigkeit: ± (15 % rdg + 0.03 µF)
Zeitgesteuerte Prüfung
Bereich: 0 bis 99 Minuten
Auflösung: Einstellung: 1 Minute Anzeige: 1 Sekunde
Warnung vor einem spannungsführenden Stromkreis
Warnbereich: 30 V bis 660 V ac/dc, 50/60 Hz
Genauigkeit der Spannung: ± (15 % + 2 V)
Allgemeine Daten:
Anzeige
75 mm x 105 mm
Stromversorgung
12 V Blei-Säure-Akku, Yuasa NP2.8-12
Charger Input (AC)
85 V Wechselstrom 50/60 Hz 20 VA
Dieses Gerät der Schutzklasse II (doppelt isoliert) wird mit einem Netzkabel der Schutzklasse I geliefert. Die Schutzleiterklemme (Massepunkt) ist nicht intern verbunden. Der zusätzliche Punkt ist nur für einen zusätzlichen Schutz des Steckers.
Maße
170 mm x 242 mm x 330 mm (6.7 in x 9.5 in x 13 in)
Gewicht
3.6 kg (7.94 lb)
Betriebstemperatur
-20 ºC bis 50 ºC (-4 ºF bis 122 ºF)
Lagertemperatur
-20 ºC bis 65 ºC (-4 ºF bis 149 ºF)
Luftfeuchtigkeit
80 % bis 31 °C linear abnehmend auf 50 % bei 50 °C
Höhe über NN
2000 m
Gehäuse
Schutzart IP40
Eingangsüberlastschutz
1.000 V Wechselspannung
Elektromagnetische Verträglichkeit:
EN 61326
Zertifizierungen
Erfüllung der Sicherheitsnormen
CAT III 1000 V, CAT IV 600 V
Verschmutzungsgrad
2
HikMicro HM-G650-LENS 0,5fach Weitwinkelobjektiv für G40 + G60 Wärmebildkamera
Die Wechselobjektive werden häufig bei Handheld - Wärmebildkamera eingesetzt, um die Brennweite der originalen Kamera auf verschiedene Bereiche zu erweitern und so mit unterschiedliche FOVs und Szenenbereiche zu erhalten.
Spezifikationen:
Brennweite 13 mm
Sichtfeld (FOV ) 48,2°(H) x6.1°(V) für Modell G60
35,4°(H) x4.3°(V) für Modell G40
Minimaler Fokusabstand 0,2 m
Blendenzahl F1.3
Allgemein Betriebstemperaturbereich - 20 °C bis 50 °C
Betriebsfeuchtigkeit ≤ 95%
Gewicht 331g
Abmessungen 48,4mm x 60mm
Fluke 1587/i400 FC-Kit
1587 Isolationsmultimeter + i400 Stromzange
Lieferumfang:
Digitales Zweifach-Isolationsmultimeter Fluke 1587 FC
Stromzange Fluke i400
Lieferumfang: digitales Zweifach-Isolationsmultimeter Fluke 1587 FC und Stromzange Fluke i400
Zuverlässige und einfache Durchführung von Isolationsprüfungen und vielfältigen Messungen mit dem digitalen Isolationsmultimeter Fluke 1587 FC
In Verbindung mit der Stromzange Fluke i400 dient das Fluke 1587 FC zur genauen Messung von Wechselstrom ohne Unterbrechung des Stromkreises.
Fluke 1587 FC – zwei digitale Isolationsmultimeter in einem
PI/DAR-Messungen + TrendIt™-Grafiken
Speicherung über die Fluke-Connect-App
Temperaturkompensation über die Fluke-Connect-App
VFD-Tiefpassfilter für präzise Motorantriebsmessungen
Isolationsprüfspannungen 50 V, 100 V, 250 V, 500 V, 1000 V
Isolationsprüfspannungen 500 V, 1000 V
Isolationsprüfung: 0,01 MΩ bis 2,0 GΩ
Isolationsprüfung: 0,1 MΩ bis 600 GΩ
Automatische Entladung von kapazitiven Spannungen
Signalglättung bei für Isolationsprüfungen
Frequenz, Kapazität, Diodentest, Temperatur
Min/Max / Gleich-/Wechselspannung / mV Gleichspannung / mA Gleich-/ Wechselstrom
Widerstand (0,1 Ω bis 50 MΩ) / Durchgang / automatische Abschaltung
Fernmessfühler, Krokodilklemmen, Thermoelement Typ K, Hartschalenkoffer.
Wechselstromzange Fluke i400
Verwendung in Verbindung mit dem Fluke 1587 FC zum Messen von 1 A bis 400 A Wechselstrom.
1 mA pro Ampere Stromausgang gewährleistet müheloses Ablesen.
Überspannungskategorie CAT III 1000 V, CAT III 600 V, dadurch erhöhter Schutz des Anwenders
Konzipiert für maximalen Nutzen in kompakter Form
Maximaler Leiterdurchmesser: 32 mm
1 Jahre Garantie
Alle Marken sind Eigentum ihrer jeweiligen Inhaber. Smartphone, Wireless Service und Gebühren sind nicht im Lieferumfang enthalten. Die ersten 5 GB Speicherplatz sind kostenlos. Kompatibel mit iPhone 4s und höher mit iOS 8 oder höher, iPad (in einem iPhone-Frame auf dem iPad) und Galaxy S4, Nexus 5, HTC One mit Android™ 4.4.x oder höher. Apple und das Apple-Logo sind Marken von Apple Inc., die in den USA und weiteren Ländern registriert sind. App Store ist ein Dienstleistungszeichen von Apple Inc. Google Play ist eine Marke von Google Inc.
Isolationsmultimeter Fluke1587 FC
Elektrische Spezifikationen
Wechselspannungsmessung
Messbereich
600,0 mV
Auflösung
0,1 mV
Genauigkeit 50 Hz bis 60 Hz ±(% v. Mw. + Digits)
±(1 % + 3)
Genauigkeit 60 Hz bis 5000 Hz ±(% v. Mw. + Digits)
±(2 % + 3)
6,000 V
Auflösung
0,001 V
Genauigkeit 50 Hz bis 60 Hz ±(% v. Mw. + Digits)
±(1 % + 3)
Genauigkeit 60 Hz bis 5000 Hz ±(% v. Mw. + Digits)
±(2 % + 3)
60,00 V
Auflösung
0,01 V
Genauigkeit 50 Hz bis 60 Hz ±(% v. Mw. + Digits)
±(1 % + 3)
Genauigkeit 60 Hz bis 5000 Hz ±(% v. Mw. + Digits)
±(2 % + 3)
600,0 V
Auflösung
0,1 V
Genauigkeit 50 Hz bis 60 Hz ±(% v. Mw. + Digits)
±(1 % + 3)
Genauigkeit 60 Hz bis 5000 Hz ±(% v. Mw. + Digits)
±(2 % + 3)¹
1000 V
Auflösung
1 V
Genauigkeit 50 Hz bis 60 Hz ±(% v. Mw. + Digits)
±(2 % + 3)
Genauigkeit 60 Hz bis 5000 Hz ±(% v. Mw. + Digits)
±(2 % + 3)¹
¹ 1 kHz Bandbreite
Tiefpassfilterspannung
Messbereich
600,0 mV
Auflösung
0,1 mV
Genauigkeit 50 Hz bis 60 Hz ±(% v. Mw. + Digits)
±(1 % + 3)
Genauigkeit 60 Hz bis 400 Hz ±(% v. Mw. + Digits)
+(2 % + 3), -(6% + 3)
6,000 V
Auflösung
0,001 V
Genauigkeit 50 Hz bis 60 Hz ±(% v. Mw. + Digits)
±(1 % + 3)
Genauigkeit 60 Hz bis 400 Hz ±(% v. Mw. + Digits)
+(2 % + 3), -(6% + 3)
60,00 V
Auflösung
0,01 V
Genauigkeit 50 Hz bis 60 Hz ±(% v. Mw. + Digits)
±(1 % + 3)
Genauigkeit 60 Hz bis 400 Hz ±(% v. Mw. + Digits)
+(2 % + 3), -(6% + 3)
600,0 V
Auflösung
0,1 V
Genauigkeit 50 Hz bis 60 Hz ±(% v. Mw. + Digits)
±(1 % + 3)
Genauigkeit 60 Hz bis 400 Hz ±(% v. Mw. + Digits)
+(2 % + 3), -(6% + 3)
1000 V
Auflösung
1 V
Genauigkeit 50 Hz bis 60 Hz ±(% v. Mw. + Digits)
±(2 % + 3)
Genauigkeit 60 Hz bis 400 Hz ±(% v. Mw. + Digits)
+(2 % + 3), -(6% + 3)
Gleichspannungsmessung
Messbereich
Auflösung
Genauigkeit ±(% v. Mw. + Digits)
6,000 V DC
0,001 V
±(0,09 % + 2)
60,00 V DC
0,01 V
±(0,09 % + 2)
600,0 V DC
0,1 V
±(0,09 % + 2)
1000 VDC
1 V
±(0,09 % + 2)
Eingangsimpedanz
10 MΩ (Nennwert), < 100 pF
Gegentaktunterdrückung
> 60 dB bei 50 Hz bzw. 60 Hz
Gleichtaktunterdrückung
>120 dB bei Gleichspannung, 50 Hz oder 60 Hz (1 k unsymmetrisch)
Genauigkeit gilt für 100 % des Bereiches
Gleichspannungsmessung mV
Messbereich
Auflösung
Genauigkeit ±(% v. Mw. + Digits)
600,0 mVdc
0,1 mV
±(0,1 % + 1)
Gleich- und Wechselstrommessung
Wechselstrom (45 Hz bis 1000 Hz)
Messbereich
400 mA
Auflösung
0,1 mA
Genauigkeit ±(% v. Mw. + Digits)
±(1,5 % + 2)¹
Bürdenspannung (typisch)
2 mV/mA
Messbereich
60 mA
Auflösung
0,01 mA
Genauigkeit ±(% v. Mw. + Digits)
±(1,5 % + 2)¹
Bürdenspannung (typisch)
2 mV/mA
Gleichstrom
Messbereich
400 mA
Auflösung
0,1 mA
Genauigkeit ±(% v. Mw. + Digits)
±(0,2 % + 2)
Bürdenspannung (typisch)
2 mV/mA
Messbereich
60 mA
Auflösung
0,01 mA
Genauigkeit ±(% v. Mw. + Digits)
±(0,2 % + 2)
Bürdenspannung (typisch)
2 mV/mA
Überlast
600 mA für maximal 2 Minuten
Sicherungsschutz des mA-Eingangs
0,44 mA, 1000 V, Einschaltstromstoß 10 kA
Wechselstromwandlung
Eingänge sind wechselstromgekoppelt und auf den Effektivwert eines Sinuswelleneingangs kalibriert.
Umwandlungen sprechen auf Echteffektivwert an und sind für 5 % bis 100 % des Bereiches angegeben. Der Scheitelfaktor des Eingangssignals kann bis 300 mA maximal 3 betragen und bis 600 mA auf ≤ 1,5 linear abnehmen. Bei nicht sinusförmigen Signalformen ist bis zu einen Scheitelfaktor von 3 normalerweise ein Wert von + (2 % v. Mw. + 2 % des Bereichsendwertes) zu addieren.
¹ 1 kHz Bandbreite
Widerstandsmessung
Messbereich
Auflösung
Genauigkeit ±(% v. Mw. + Digits)¹
600,0 Ω
0,1 Ω
±(0,9 % + 2)
6,000 kΩ
0,001 kΩ
±(0,9 % + 2)
60,00 kΩ
0,01 kΩ
±(0,9 % + 2)
600,0 kΩ
0,1 kΩ
±(0,9 % + 2)
6,000 MΩ
0,001 MΩ
±(0,9 % + 2)
50,0 MΩ ²
0,01 MΩ
±(1,5 % + 3)
Überlastschutz
1000 V effektiv oder Gleichstrom
Prüfspannung für offenen Stromkreis
< 8,0 V dc
Kurzschlussstrom
< 1,1 mA
¹ Die Genauigkeitsangaben gelten von 0 % bis 100 % des Bereiches.² Bis 80 % rel. Feuchte.
Diodentest
Diodentestanzeige
Anzeige des Spannungsabfalls: 0,6 V bei 1,0 mA Nenn-Prüfstrom:
Genauigkeit
±(2 % + 3)
Durchgangsprüfung
Durchgangsanzeige
Hörbarer Dauerton bei einem gemessenen Widerstand unter 25 Ω, aus bei über 100 Ω. Maximaler Messwert: 1000 Ω
Leerlaufspannung
<8,0 V
Kurzschlussstrom
1,0 mA typisch
Überlastschutz
1000 V effektiv
Ansprechzeit
> 1 ms
Frequenzmessung
Messbereich
Auflösung
Genauigkeit ±(% v. Mw. + Digits)
99,99 Hz
0,01 Hz
±(0,1 % + 1)
999,9 Hz
0,1 Hz
±(0,1 % + 1)
9,999 kHz
0,001 kHz
±(0,1 % + 1)
99,99 kHz
0,01 kHz
±(0,1 % + 1)
Frequenzzähler-Empfindlichkeit
600,0 mV AC
Wechselspannungsempfindlichkeit (Effektivwert des Sinussignals)¹ 5 Hz bis 20 kHz
100,0 mV
Wechselspannungsempfindlichkeit (Effektivwert des Sinussignals)¹ 20 kHz bis 100 kHz
150,0 mV
Gleichspannungs-Schwellenwerte¹ bis 20 kHz²
nicht verfügbar
6,0 V
Wechselspannungsempfindlichkeit (Effektivwert des Sinussignals)¹ 5 Hz bis 20 kHz
1,0 V
Wechselspannungsempfindlichkeit (Effektivwert des Sinussignals)¹ 20 kHz bis 100 kHz
1,5 V
Gleichspannungs-Schwellenwerte¹ bis 20 kHz²
-400,0 mV und 2,5 V
60,0 V
Wechselspannungsempfindlichkeit (Effektivwert des Sinussignals)¹ 5 Hz bis 20 kHz
10,0 V
Wechselspannungsempfindlichkeit (Effektivwert des Sinussignals)¹ 20 kHz bis 100 kHz
36,0 V
Gleichspannungs-Schwellenwerte¹ bis 20 kHz²
1,2 V und 4,0 V
600,0 V
Wechselspannungsempfindlichkeit (Effektivwert des Sinussignals)¹ 5 Hz bis 20 kHz
100,0 V
Wechselspannungsempfindlichkeit (Effektivwert des Sinussignals)¹ 20 kHz bis 100 kHz
-
Gleichspannungs-Schwellenwerte¹ bis 20 kHz²
12,0 V und 40,0 V
1000,0 V
Wechselspannungsempfindlichkeit (Effektivwert des Sinussignals)¹ 5 Hz bis 20 kHz
300,0 V
Wechselspannungsempfindlichkeit (Effektivwert des Sinussignals)¹ 20 kHz bis 100 kHz
-
Gleichspannungs-Schwellenwerte¹ bis 20 kHz²
12,0 V und 40,0 V
¹ Maximales Eingangssignal für angegebene Genauigkeit = 10 x Bereich (max. 1000 V). Rauschen bei niedrigen Frequenzen und Amplituden wirkt sich unter Umständen auf die Genauigkeit aus.² Bei Eingangsbereichsendwert bis 100 kHz einsetzbar.
Kapazität
Bereich
Auflösung
Genauigkeit ±(% v. Mw. + Digits)
1000 nF
1 nF
±(1,2 % + 2)
10,00 μF
0,01 μF
±(1,2 % + 2)
100,0 μF
0,1 μF
±(1,2 % ±90 Digits)
9999 μF
1 μF
±(1,2 % ±90 Digits)
Temperaturmessung
Bereich
Auflösung
Genauigkeit ±(% v. Mw. + Digits)¹
-40 °C bis 537 °C
0,1 °C
±(1 % + 10 Digits)
-40 ° F bis 998 ° F
0,1 °F
±(1 % + 18 Digits)
¹ Genauigkeit gilt für 90 Minuten nach Einschwingzeit nach einer Änderung der Umgebungstemperatur des Gerätes.
Isolationsspezifikationen
Messbereich
0,01 MΩ bis 2 GΩ
Prüfspannungen
50, 100, 250, 500, 1000 V
Ungenauigkeit der Prüfspannung
+ +20%, - 0 %
Kurzschlussprüfstrom
1 mA nominal
Automatische Entladung
Entladungszeit < 0,5 s bei C < 1 F
Erkennung spannungsführender Stromkreise
Verhindert den Test, wenn Fremdspannung vor Beginn des Tests > 30 V
Maximale kapazitive Last
Bis max. 1 µF Last
Ausgangsspannung
50 V (0% bis +20%)
Anzeigebereich
0,01 bis 6,00 MΩ
Auflösung
0,01 MΩ
Prüfstrom
1 mA bei 50 kΩ
Widerstandsgenauigkeit ±(% v. Mw. +Digits)
±(3% + 5 Digits)
Anzeigebereich
6,0 bis 50,0 MΩ
Auflösung
0,1 MΩ
Prüfstrom
1 mA bei 50 kΩ
Widerstandsgenauigkeit ±(% v. Mw. +Digits)
±(3% + 5 Digits)
100 V (0% bis +20%)
Anzeigebereich
0,01 bis 6,00 MΩ
Auflösung
0,01 MΩ
Prüfstrom
1 mA @ 100 kΩ
Widerstandsgenauigkeit ±(% v. Mw. +Digits)
±(3% + 5 Digits)
Anzeigebereich
6,0 bis 60,0 MΩ
Auflösung
0,1 MΩ
Prüfstrom
1 mA @ 100 kΩ
Widerstandsgenauigkeit ±(% v. Mw. +Digits)
±(3% + 5 Digits)
Anzeigebereich
60 bis 100 MΩ
Auflösung
1 MΩ
Prüfstrom
1 mA @ 100 kΩ
Widerstandsgenauigkeit ±(% v. Mw. +Digits)
±(3% + 5 Digits)
250 V (0% bis +20%)
Anzeigebereich
0,1 bis 60,0 MΩ
Auflösung
0,1 MΩ
Prüfstrom
1 mA bei 250 kΩ
Widerstandsgenauigkeit ±(% v. Mw. +Digits)
±(1,5% + 5 Digits)
Anzeigebereich
60 bis 250 MΩ
Auflösung
1 MΩ
Prüfstrom
1 mA bei 250 kΩ
Widerstandsgenauigkeit ±(% v. Mw. +Digits)
±(1,5% + 5 Digits)
500 V (0% bis +20%)
Anzeigebereich
0,1 bis 60,0 MΩ
Auflösung
0,1 MΩ
Prüfstrom
1 mA bei 500 kΩ
Widerstandsgenauigkeit ±(% v. Mw. +Digits)
±(1,5% + 5 Digits)
Anzeigebereich
60 bis 500 MΩ
Auflösung
1 MΩ
Prüfstrom
1 mA bei 500 kΩ
Widerstandsgenauigkeit ±(% v. Mw. +Digits)
±(1,5% + 5 Digits)
1000 V (0% bis +20%)
Anzeigebereich
0,1 bis 60,0 MΩ
Auflösung
0,1 MΩ
Prüfstrom
1 mA @ 1 MΩ
Widerstandsgenauigkeit ±(% v. Mw. +Digits)
±(1,5% + 5 Digits)
Anzeigebereich
60 bis 600 MΩ
Auflösung
1 MΩ
Prüfstrom
1 mA @ 1 MΩ
Widerstandsgenauigkeit ±(% v. Mw. +Digits)
±(1,5% + 5 Digits)
Anzeigebereich
0,6 bis 2,0 GΩ
Auflösung
100 MΩ
Prüfstrom
1 mA @ 1 MΩ
Widerstandsgenauigkeit ±(% v. Mw. +Digits)
±(10% + 3 Digits)
Allgemeine technische Daten
Maximale Spannung an einem beliebigen Anschluss
1000 V
Lagerungstemperatur
-40 °C bis 60 °C (-40 °F bis 140 °F)
Betriebstemperaturbereich
-20 °C bis 55 °C (-4 °F bis 131 °F)
Temperaturkoeffizient
0,05 x (angegebene Genauigkeit) pro °C bei Temperaturen < 18 °C bzw. > 28 °C
Relative Luftfeuchte
nicht kondensierend
0% bis 95% bei 10 °C bis 30 °C (50 °F bis 86 °F)
0% bis 75% bei 30 °C bis 40 °C (86 °F bis 104 °F)
0% bis 40% bei 40 °C bis 55 °C (104 °F bis 131 °F)
Schwingungen
Zufallsrauschen, 2 g, 5-500 Hz gemäß MIL-PRF-28800F, Instrument der Klasse 2
Hochfrequenzkommunikation
2,4 GHz im ISM-Band
Hochfrequenzzertifizierung
FCC: T68-FBLE, IC: 6627A-FBLE
Elektromagnetische Verträglichkeit
International
IEC 61326-1: Tragbare elektromagnetische Umgebung; IEC 61326-2-2 CISPR 11: Group 1, Class A
Group1: Ausstattung verfügt absichtlich über leitend gekoppelte Hochfrequenzenergie. Dies ist für die interne Funktion des Geräts erforderlich.
Classe A: Geräte, die zur Verwendung in allen Einrichtungen außer im häuslichen Bereich zugelassen sind, sowie für Einrichtungen, die direkt an das öffentliche Niederspannungsnetz angeschlossen sind, das private Haushalte versorgt. Es kann aufgrund von Leitungs- und Strahlenstörungen möglicherweise Schwierigkeiten geben, die elektromagnetische Kompatibilität in anderen Umgebungen sicherzustellen.
Wenn die Ausrüstung an ein Testobjekt angeschlossen wird, kann es vorkommen, dass die abgegebenen Emissionen die von CISPR 11 vorgegebenen Grenzwerte überschreiten. Das Gerät erfüllt die Störfestigkeitsanforderungen dieser Norm beim Anschluss von Prüfleitungen bzw. Testsonden möglicherweise nicht.
Korea (KCC)
Gerät der Klasse A (Industrielle Rundfunk- und Kommunikationsgeräte)
Class A: Das Gerät erfüllt die Anforderungen an mit elektromagnetischen Wellen arbeitende Geräte für industrielle Umgebungen. Dies ist vom Verkäufer oder Anwender zu beachten. Dieses Gerät ist für den Betrieb in gewerblichen Umgebungen ausgelegt und darf nicht in Wohnumgebungen verwendet werden.
USA (FCC)
47 CFR 15, Teilabschnitt B. Dieses Produkt gilt nach Klausel 15.103 als ausgenommen.
Schutzart des Gehäuses
IEC 60529: IP 40 (kein Betrieb)
Sicherheit und Überspannungskategorie
IEC 61010-1
Verschmutzungsgrad 2
IEC 61010-2-033
CAT IV 600 V / CAT III 1000 V
Batterien
Vier AA-Batterien (NEDA 15A oder IEC LR6)
Betriebsdauer
Messgerätgebrauch 1000 Stunden; Isolationsprüfung: Messgerät kann mit frischen Alkalibatterien bei Raumtemperatur mindestens 1000 Isolationsprüfungen durchführen. Dabei handelt es sich um Standardprüfungen von 1000 V in 1 MΩ mit einem Tastgrad von 5 Sekunden an und 25 Sekunden aus.
Abmessungen (H x B x T)
5,0 x 10,0 x 20,3 cm
Gewicht
550 g (1,2 lb.)
Höhe über NN
In Betrieb
2.000 m
Bei Lagerung
12.000 m
Überlastbereich
110% des Bereichs, ausgenommen Kapazität = 100%
Frequenzüberlastschutz
<107 V Hz
Sicherungsschutz des mA-Eingangs
0,44A, 1000 V, Einschaltstromstoß 10 kA
Wechselstromzange Fluke i400
Spezifikationen
Nennstrombereich
400 A
Kontinuierlicher Strombereich
1 A bis 400 A
Maximaler zerstörungsfreier Strom
1000 A
Niedrigster messbarer Strom
1:00 AM
Grundgenauigkeit
2 % + 0,06 A
(45 bis 400 Hz)
(% vom Messwert + Grundspez.)
Nutzbare Frequenz
5 Hz bis 20 kHz
Ausgangspegel
1 mA/A
Sicherheitsbestimmungen
Sicherheit und Überspannungskategorie
CAT IV 600 V; CAT III 1.000 V
Maximal zulässige Spannung
1.000 V Wechselspannung effektiv von der Schutzerde gemäß EN61010
Mechanische und allgemeine Daten
Maximaler Leiterdurchmesser
32 mm (1.25 Zoll)
Maximaler Leiterdurchmesser (Sammelschiene)
25,4 mm (750 MCM)
Länge des Ausgangskabels
1.5 m (59 Zoll)
Abgeschirmte Bananenstecker
Ja
Alle Marken sind Eigentum ihrer jeweiligen Inhaber. Smartphone, Wireless Service und Gebühren sind nicht im Lieferumfang enthalten. Die ersten 5 GB Speicherplatz sind kostenlos. Kompatibel mit iPhone 4s und höher mit iOS 8 oder höher, iPad (in einem iPhone-Frame auf dem iPad) und Galaxy S4, Nexus 5, HTC One mit Android™ 4.4.x oder höher. Apple und das Apple-Logo sind Marken von Apple Inc., die in den USA und weiteren Ländern registriert sind. App Store ist ein Dienstleistungszeichen von Apple Inc. Google Play ist eine Marke von Google Inc.
Fluke DSX-600 INTL 500MHz CableAnalyzer Netzwerktester
Vermietung nur an gewerbliche Kunden, Anmietung bitte immer per Email anfragen, mit gewünschtem Artikel sowie gewünschtem Mietzeitraum
Wochenmietpreis : 367,71 Euro inkl. Mwst. zzgl. einmaliger Bearbeitungsgebühr 27,00 Euro
Monatsmietpeis : 899,95Euro inkl. Mwst. zzgl einmaliger Bearbeitungsgebühr 27,00 Euro
Lieferumfang:
• DSX-600 CableAnalyzer Hauptgerät und Smart Remote
• Zwei Cat 6A/ Klasse EA Channel-Adapter
• Zwei Cat 6A/ Klasse EA Permanent Link-Adapter
• Ein RJ45-Referenzpatchkabel, 6-Zoll (15 cm)
• Tragetasche
• USB-Kabel für PC-Kommunikationen
• Zwei AC-Adapter
• DSX 600-Kurzanleitung
Hauptmerkmale:
• Kupferzertifizierung nach Cat 6A und Klasse EA
• Enthält Channelmessadapter; zusätzlich erhältlich sind robuste Permanent LinkAdapter mit abnehmbarem Prüfstecker
• Cat 6A -Testzeit: 10 Sekunden
• Das ProjX™ Management System macht den Test-Setup schnell und narrensicher
• HDTDX- und HDTDR-Diagnose ortet die Fehlerstelle
• Integrierbar mit LinkWare ™ Live zum Verwalten von Projekten und Messgeräten von jedem Smart Device.
• Professionelle PDF-Messberichte schnell und einfach mit Hilfe von LinkWare ™ PC erstellen.
Standards:
TIA - Kategorie 3, 5, 5e, 6, 6A per TIA 568-C.2 oder TIA-1005
Klasse C- und D, E, EA-Zertifizierung gem. ISO/IEC 11801:2002 und Änderungen
IEEE 802,3 - 10BASE-T, 100BASE-TX, 1000BASE-T, 10GBASE-T
Leistung:
Die Cat 6/Class E-Messzeit beträgt nur neun Sekunden und ist die10 zweitschnellste nach Cat 6A/Class EA und somit die schnellste Lösung zur Zertifizierung
Zeigt graphisch die Fehlerquelle an, die Algorithmen DSX-600 HDTDR und HDTDX bieten schnelle und leicht verständliche Anweisungen, wie der Fehler lokalisiert werden kann (Entfernung von der Testperson).
Gleichzeitige Verwaltung von bis zu 12.000 Cat 6A-Messergebnissen mit vollständigen Grafiken
Kapazitiver Touchscreen für eine schnellere Testereinrichtung mit einfach auszuwählenden Kabeltypen, Standards und Testparametern
Technische Daten
Kabeltypen
Geschirmte und ungeschirmte paarige LAN-Verkabelung
TIA-Kategorie 3, 4, 5, 5e, 6, 6A: 100 ΩISO/IEC Klasse C, D, E und EA: 100Ω und 120Ω
Test-Standards
TIA
Kategorie 3, 5, 5e, 6, 6A gem. TIA 568-C.2 oder TIA-1005
ISO/IEC
Klasse C- und D-, E-, Ea-, F-, FA-Zertifizierung gem. ISO/IEC 11801:2002 und Amendments
Maximale Frequenz
DSX-600: 500 MHz
Standard Link Interface Adapter
Permanent Link-Adapter
Steckertyp: shielded RJ45 (for DSX-600-PRO only)
Allgemeine Spezifikationen
Geschwindigkeit des Autotests
VollständigerAutotest Kategorie 5e oder 6/Klasse D oder E: 9 Sekunden;Vollständige 2-polige-Autotest Kategorie 6A Klasse EA: 10 Sekunden
Unterstützte Testparameter (Der Teststandard bestimmt die Testparameter und den dokumentierten Frequenzbereich)
Wire Map, Länge, Laufzeit, Laufzeit-Abweichung, Gleichstrom-Schleifenwiderstand, Einfügedämpfung (Dämpfung), Rückflussdämpfung (RL), NEXT, Attenuation-to-Crosstalk Ratio (ACR-N), ACR-F (ELFEXT), Power Sum ACR-F (ELFEXT), Power Sum NEXT, Power Sum ACR-N
Maximale Frequenz
500 MHz
Speichern von Testergebnissen
12.000 Cat 6A mit Grafiken
Anzeige
5,7 LCD mit projektiertem Kapazitäts-Touchscreen
Abmessungen
Haupteinheit und Smart-Remote: 2,625 Zoll x 5,25 Zoll x 11,0 Zoll (6,67 cm x 13,33 cm x 27,94 cm)
Gewicht
3 lbs (1,36 kg)
Batterie
Lithium-Ionen-Akkupack, 7,2 V
Batterielebensdauer
8 Stunden
Akku-Ladezeit
4 Stunden (unter 40 °C, Tester ausgeschaltet)
Umgebungsspezifikationen
Betriebstemperatur
32° F bis 113° F (0° C bis 45° C)
Lagertemperatur
-22° F bis +140° F (-30° C bis +60° C)
Relative Luftfeuchtigkeit - Betrieb (% RH ohne Kondensation)
0 % bis 90 %, 32 °F bis 95 °F: 0 °C bis 35 °C0 % bis 70 %, 95 °F bis 113 °F: 35 °C bis 45 °C
Schwingung
Gelegentlich, 2 g, 5 Hz -500 Hz
Stoß
1 m Fallversuch mit und ohne Module und Adapter angeschlossen
Sicherheit
CSA 22,2 No. 61010, IEC 61010-1 3rd Edition
Höhenlage
13.123 ft (4.000 m)10.500 m (3.200 ft) mit Netzadapter
EMV
EN 61326-1: Tragbar
