Beurteilen Sie Trends, eliminieren Sie Zweifel Der Isolationswiderstandstester Fluke 1550C ermöglicht die digitale Isolationsprüfung bei bis zu 5 kV und ist damit hervorragend zum Prüfen einer Vielzahl von Hochspannungsgeräten geeignet, einschließlich Schaltanlagen, Motoren, Generatoren und Kabel.
Isolationstester von Fluke sind nun für den gesamten Bereich von Testspannungen gemäß IEEE 43-2000 geeignet. Mit Messwertspeicher und PC-Schnittstelle ist der 1550C das perfekte Werkzeug für präventive oder prädiktive Wartungsprogramme zur Identifizierung potenzieller Geräteausfälle vor deren Auftreten.
Merkmale:
Prüfen Sie Isolationen mit Spannungen bis zu 5 kV
Sicherheitsspezifikation nach CAT III 1000 V, CAT IV 600 V
Erhöhte Benutzersicherheit durch eine Warnanzeige bei Vorliegen der Netzspannung und durch automatische Anzeige von Wechsel- oder Gleichspannung bis 600 V
Prüfspannung von 250 V bis 1000 V in Schritten von 50 V, über 1000 V in Schritten von 100 V auswählbar
Bis zu 99 Speicherplätze für Messwerte; jedem Speicherplatz kann zum einfachen Abrufen eine eindeutige, benutzerdefinierte Bezeichnung zugewiesen werden
Lange Betriebsdauer: über 750 Prüfungen zwischen den Akkuladevorgängen
Automatische Berechnung der dielektrischen Absorption (DAR) und des Polarisationsindex (PI)
Schutzsystem eliminiert statische Spannungen und Ableitströme bei der Messung hoher Widerstände
Einfache Ablesbarkeit durch großes Digital/Analog-Display
Kapazitäts- und Leckstrommessung
Rampenfunktion für Tests der Durchschlagfestigkeit
Widerstandsmessungen bis zu 2 TΩ
Timer-Einstellungen bis zu 99 Minuten für zeitgesteuerte Prüfungen
Elektrische Spezifikationen
Die Präzisionsvorgaben des Testers gelten für ein Jahr nach der Kalibrierung bei Betriebstemperaturen von 0°C bis 35°C. Bei Betriebstemperaturen außerhalb des Bereichs (-20°C bis 0°C und 35°C bis 50°C) geben Sie ± 0,25% pro °C zu. Bei 20-%-Bändern muss ± 1 % pro °C zugegeben werden.
Für die FlukeView Forms™ Basic-Software wird ein PC mit Windows XP, Windows Vista, Windows 7 oder Windows 8 benötigt
Allgemeine technische Daten
Bereichsumfang der Anzeige
75 mm x 105 mm
Stromversorgung
12 V Blei-Säure-Akku, Yuasa NP2.8-12
Netzladegerät (Wechselstrom)
85 V bis 250 V AC, 50/60 Hz, 20 VA
Dieses Gerät der Klasse II (schutzisoliert) wird mit einem Netzkabel der Klasse 1 (geerdet) geliefert. Der Schutzerdungsanschluss (Erdungsstift) ist intern nicht angeschlossen. Der zusätzliche Punkt dient nur als zusätzlicher Schutz des Steckers.
Abmessungen
269 mm x 277 mm x 160 mm
Gewicht
3,7 kg
Betriebstemperatur
-20 °C bis 50 °C
Lagerungstemperatur
-20 ºC bis 65 ºC
Luftfeuchtigkeit
80 % bis 31 °C linear abnehmend auf 50 % bei 50 °C
Höhe über NN
2.000 m
Gehäuse
Schutzart IP 40
Eingangsüberlastschutz
1.000 V Wechselspannung
Elektromagnetische Verträglichkeit
gemäß EN 61326
Zertifizierungen
Erfüllung der Sicherheitsnormen
IEC 61010-1: Überspannung Kategorie II, Verschmutzungsgrad 2
IEC 61010-2-030: Messung 600 V CAT IIV/1000 V CAT III

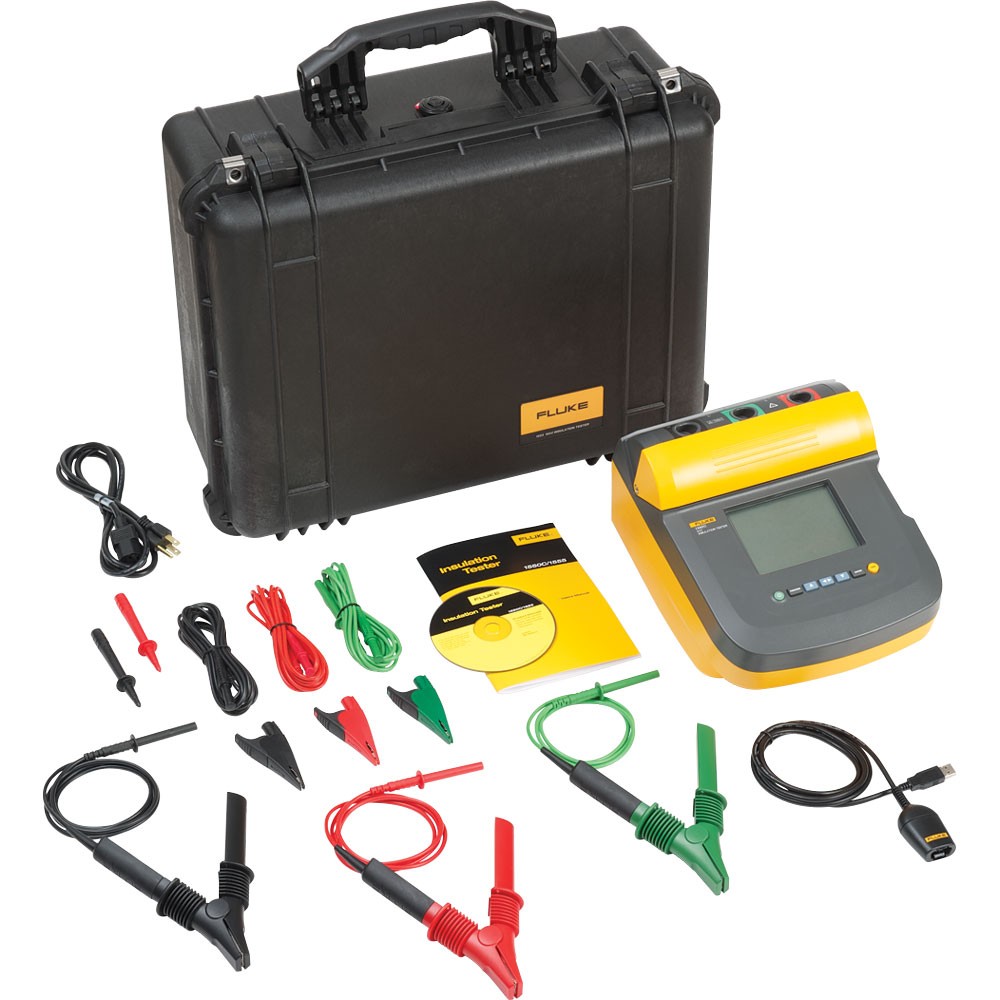

FLUKE 1550C Isolationstester bis 5.000 Volt
Lieferumfang:
Fluke 1550C, 3 Prüfkabel (je 1x rot, schwarz, grün) · 3 Krokoklemmen · 2 Prüfspitzen · USB-IR-Schnittstellenkabel · Netzkabel · Messsoftware FlukeView Forms Basic · Bedienungsanleitung · Gepolsterte Tasche
Das neue Isolationsmessgerät Fluke 1555 und das neu gestaltete Messgerät Fluke 1550C eignen sich für die Isolationsprüfung bis 5 kV. Damit sind sie die idealen Geräte für die Prüfung von Hochspannungsausrüstung wie Schaltanlagen, Motoren, Generatoren und Kabeln. Fluke-Isolationsmessgeräte können jetzt sämtliche in IEEE 43-2000 spezifizierten Spannungen prüfen. Mit Messwertspeicher und PC-Schnittstelle sind die Modelle Fluke 1555 und 1550C perfekte Werkzeuge für vorausschauende oder vorbeugende Instandhaltung, denn sie erkennen potenzielle Ausfälle von Geräten, bevor diese auftreten.
Merkmale und Vorteile:
Lösungen für alle Anwendungen mit hohen Prüfspannungen: 1555 bis 10 kV, 1550C bis 5 kV
Sicherheitsspezifikation nach CAT III 1000 V, CAT IV 600 V
Erhöhte Benutzersicherheit durch eine Warnanzeige bei Vorliegen von hoher Spannung und durch automatische Anzeige von Wechsel- oder Gleichspannung bis 600 V
Prüfspannung von 250 V bis 1000 V in Schritten von 50 V, über 1000 V in Schritten von 100 V auswählbar
Bis zu 99 Speicherplätze für Messwerte; jedem Speicherplatz kann zum einfachen Abrufen eine eindeutige, benutzerdefinierte Bezeichnung zugewiesen werden
Lange Betriebsdauer: über 750 Prüfungen zwischen den Akkuladevorgängen
Automatische Berechnung der dielektrischen Absorption (DAR, Kennwert für die unerwünschte Ladungsspeicherung des Dielektrikums) und des Polarisationsindex (PI, Verhältnis aus Widerstandmessung nach zehn Minuten und einer Minute)
Schutzsystem eliminiert statische Spannungen und Ableitströme bei der Messung hoher Widerstände
Einfache Ablesbarkeit durch großes Digital/Analog-Display
Kapazitäts- und Leckstrommessung
Rampenfunktion für Tests der Durchschlagsfestigkeit
Widerstandsmessungen bis 2 TO
Timer-Einstellungen bis zu 99 Minuten für zeitgesteuerte Prüfungen
Elektrische Spezifikationen:Die Genauigkeit ist für ein Jahr nach der Kalibrierung bei einer Betriebstemperatur von 0 °C bis 35 °C spezifiziert. Für Betriebstemperaturen außerhalb dieses Bereichs (-20 °C bis 0 °C und 35 °C bis 50 °C), fügen Sie ± 0,25 % pro °C hinzu. Außer bei den Bereichen mit einer Ungenauigkeit von 20%, hier fügen Sie ± 1 % pro °C hinzu.
Insulation resistance measurement:
Prüfspannung (U=)
Bereich
Ungenauigkeit (± % vom Anzeigewert)
250 V
< 200 kO200 kO bis 5 GO5 GO bis 50 GO> 50 GO
nicht spezifiziert 5 % 20 % nicht spezifiziert
500 V
200 kO200 kO bis 10 GO10 GO bis 100 GO> 100 GO
nicht spezifiziert 5 %20 % nicht spezifiziert
1000 V
< 200 kO200 kO bis 20 GO20 GO bis 200 GO> 200 GO
nicht spezifiziert5 %20 %nicht spezifiziert
2500 V
< 200 kO200 kO bis 50 GO50 GO bis 500 GO> 500 GO
nicht spezifiziert5 %20 %nicht spezifiziert
5000 V
< 200 kO200 kO bis 100 GO100 GO bis 1 TO> 1 TO
nicht spezifiziert5 %20 %nicht spezifiziert
10000 V
< 200 kO200 kO bis 200 GO10 GO bis 2 TO> 2 TO
nicht spezifiziert5 %20 %nicht spezifiziert
Anzeigebereich für Balkendiagramme
0 bis 1 TO
Ungenauigkeit der Isolationsprüfspannung
-0 % bis + 10 % bei 1 mA Messstrom
Unterdrückung von induziertem Wechselstrom
maximal 2 mA
Ladegeschwindigkeit bei kapazitiver Last
5 Sekunden pro µF
Entladegeschwindigkeit bei kapazitiver Last
1.5 s/µF
Leckstrommessung
Bereich: 1 nA bis 2 mA
Ungenauigkeit: ± (5 % + 2 nA)
Kapazitätsmessung
Bereich: 0.01 uF bis 15.00 µF
Ungenauigkeit: ± (15 % rdg + 0.03 µF)
Zeitgesteuerte Prüfung
Bereich: 0 bis 99 Minuten
Auflösung: Einstellung: 1 Minute Anzeige: 1 Sekunde
Warnung vor einem spannungsführenden Stromkreis
Warnbereich: 30 V bis 660 V ac/dc, 50/60 Hz
Genauigkeit der Spannung: ± (15 % + 2 V)
Allgemeine Daten:
Anzeige
75 mm x 105 mm
Stromversorgung
12 V Blei-Säure-Akku, Yuasa NP2.8-12
Charger Input (AC)
85 V Wechselstrom 50/60 Hz 20 VA
Dieses Gerät der Schutzklasse II (doppelt isoliert) wird mit einem Netzkabel der Schutzklasse I geliefert. Die Schutzleiterklemme (Massepunkt) ist nicht intern verbunden. Der zusätzliche Punkt ist nur für einen zusätzlichen Schutz des Steckers.
Maße
170 mm x 242 mm x 330 mm (6.7 in x 9.5 in x 13 in)
Gewicht
3.6 kg (7.94 lb)
Betriebstemperatur
-20 ºC bis 50 ºC (-4 ºF bis 122 ºF)
Lagertemperatur
-20 ºC bis 65 ºC (-4 ºF bis 149 ºF)
Luftfeuchtigkeit
80 % bis 31 °C linear abnehmend auf 50 % bei 50 °C
Höhe über NN
2000 m
Gehäuse
Schutzart IP40
Eingangsüberlastschutz
1.000 V Wechselspannung
Elektromagnetische Verträglichkeit:
EN 61326
Zertifizierungen
Erfüllung der Sicherheitsnormen
CAT III 1000 V, CAT IV 600 V
Verschmutzungsgrad
2
FLUKE 1503 Isolationsprüfer
Lieferumfang:
Tastkopf mit Auslösetaste
Messleitungen
Prüfspitzen
Krokodilklemmen
Isolationsprüfer Fluke 1507/1503
Die Isolationsprüfer Fluke 1507 und 1503 sind handlich, robust, zuverlässig und benutzerfreundlich. Da sie über mehrere Prüfspannungen verfügen, sind sie ideal für Fehlersuche, Inbetriebnahme und vorbeugende Instandhaltung geeignet.
Mit den praktischen Funktionen dieser Messgeräte (z. B. Tastkopf mit Auslösetaste) können Sie bei der Durchführung von Tests Zeit und Geld sparen.
Isolationsprüfbereich:
1507: 0,01 MO bis 10 GO
1503: 0,1 MO bis 2000 MO
Isolationsprüfspannungen:
1507: 50 V, 100 V, 250 V, 500 V, 1000 V
1503: 500 V, 1000 V
Automatische Berechnung des Polarisationsindex und des dielektrischen Absorptionsgrads (nur Fluke 1507)
Mit der Vergleichsfunktion (Gut/Schlecht) können sich wiederholende Tests schnell und einfach durchgeführt werden (nur Fluke 1507)
Ein Tastkopf mit Auslösetaste erleichtert sich wiederholende Tests oder Tests an schwer zugänglichen Objekten
Erkennung von stromführenden Schaltungen verhindert Isolationsprüfungen bei Spannungen über 30 V und erhöht somit den Schutz des Anwenders
Automatische Entladung von kapazitiven Spannungen für höheren Schutz des Anwenders
Gleich-/Wechselspannung: 0,1 V bis 600 V
200 mA Durchgang
Widerstand: 0,01 O bis 20,00 kO
Automatische Abschaltung zum Schonen der Batterie
Großes Display mit Hintergrundbeleuchtung zum einfachen Ablesen von Messwerten
Überspannungskategorie CAT IV 600 V für höheren Schutz des Anwenders
Tastkopf mit Auslösetaste, Messleitungen, Messspitzen und Krokodilklemmen im Lieferumfang enthalten
Befestigungsmöglichkeit für den optionalen Magnethalter Fluke TPAK für freihändiges Arbeiten
Vier Alkali-Batterien Typ AA (NEDA 15 A oder IEC LR6) für mehr als 1000 Isolationsprüfungen
Ein Jahr Garantie
Wechsel- und Gleichspannungsmessung:
Ungenauigkeit
Bereich
600,0 V
Auflösung
0,1 V
50 Hz bis 400 Hz ± (% des Mw + Digits)
± (2 % + 3)
Eingangsimpedanz
3 MO (nominal), < 100 pF
Gleichtaktunterdrückungsverhältnis (1 kO unsymmetrisch):
> 60 dB bei Gleichstrom, 50 Hz oder 60 Hz
Überlastungsschutz
600 V effektiv oder Gleichstrom
Schutzleiterwiderstandsmessung:
Bereich/Auflösung
20,00 O
0,01 O
200,0 O
0,1 O
2000 O
1,0 O
20,00 kO
0,01 kO
Ungenauigkeit
± (1,5 % + 3)
Überlastungsschutz
2 V effektiv oder Gleichstrom
Leerlauf-Prüfspannung
> 4,0 V, < 8 V
Kurzschlussstrom
> 200,0 mA
Mess- und Prüffunktionen:
Messbereich
1507:
0,01 MO bis 10 GO
1503:
0,01 MO bis 2000 MO
Prüfspannungen
1507:
50 V, 100 V, 250 V, 500 V, 1000 V
1503:
500 V, 1000 V
Ungenauigkeit der Prüfspannung
+ 20 %, - 0 %
Kurzschlussstrom
1 mA nominal
Automatische Entladung
Entladungszeit < 0,5 Sekunden bei C = 1 µF oder weniger
Anzeige für stromführende Schaltung
Verhindert den Test, wenn Fremdspannung vor Beginn des Tests > 30 V
Maximale kapazitive Last
Bedienbar mit bis zu 1 µF Last
Ungenauigkeit beim Messen:
50 V:
±(3 % + 5)
100 V:
±(3 % + 5)
250 V:
±(1,5 % + 5)
500 V:
±(1,5 % + 5)
1000 V:
±(1,5 % + 5) bis 2000 MO, ±(10 % + 3) über 2000 MO
Allgemeine Daten:
Maximale Spannung an einem beliebigen Anschluss:
600 V AC effektiv oder Gleichstrom
Lagertemperatur
-40 °C bis 60 °C
Betriebstemperatur
-20 °C bis 55 °C
Temperaturkoeffizient
0,05 x (spezifizierte Ungenauigkeit) pro °C bei Temperaturen < 18 °C bzw. > 28 °C (< 64 °F bzw. > 82 °F)
Relative Luftfeuchtigkeit
0 % bis 95 % bei 10 °C bis 30 °C (50 °F bis 86 °F)
0 % bis 75 % bei 30 °C bis 40 °C (86 °F bis 104 °F)
0 % bis 40 % bei 40 °C bis 55 °C (104 °F bis 131 °F)
Schwingungen
Zufallsrauschen, 2 g, 5-500 Hz gemäß MIL-PRF-28800F, Instrument der Klasse 2
Stoßbelastung
Fall aus 1 m Höhe gemäß IEC 61010-1 2. Ausgabe (Fallversuch aus 1 Meter Höhe, sechs Seiten, Eichenboden)
Elektromagnetische Verträglichkeit:
In einem Hochfrequenzfeld mit 3 V/M ist die Ungenauigkeit = spezifizierte Ungenauigkeit (EN 61326-1:1997)
Sicherheit
Spezifikation gemäß ANSI/ISA 82.02.01 (61010-1) 2004, CAN/CSA-C22.2 NO. 61010-1-04 und IEC/EN 61010-1 2. Ausgabe für Spannungspegel IV 600 V (CAT IV)
Zertifizierungen:
CSA gemäß Norm CSA/CAN C22.2 Nr. 61010,1-04; TÜV gemäß Norm IEC/EN 61010-1 2. Ausgabe
Batterien
Vier AA-Batterien (NEDA 15A oder IEC LR6)
Batterie-Lebensdauer
Isolationsprüfer:
Mehr als 1000 Isolationsprüfungen bei Raumtemperatur mit neuen Alkali-Batterien. Dabei handelt es sich um Standardtests von 1000 V in 1 MO mit einem Tastgrad von 5 Sekunden an und 25 Sekunden aus.
Widerstandsmessung:
Mehr als 2500 Schutzleiterwiderstandsmessungen bei Raumtemperatur mit neuen Alkali-Batterien. Dabei handelt es sich um Standardtests von 1 O mit einem Tastgrad von 5 Sekunden an und 25 Sekunden aus.
Abmessungen
5,0 cm L x 10,0 cm B x 20,3 cm H
Gewicht
550 g
IP-Spezifikation
IP40
Höhe über NN
In Betrieb:
2000 m CAT IV 600 V, 3000 m CAT III 600 V
Bei Lagerung:
12.000 m
Überlastbereich:
110 % des Bereichs
Im Lieferumfang enthaltenes Zubehör:
TL224 Messleitungen, TP74 Messspitzen, Klemmen PN 1958654 (rot) und PN 1958646 (schwarz), Holster und Tastkopf mit Auslösetaste
Fluke 1587 FC Isolationsmultimeter
Lieferumfang:
Fluke 1587FC
Messspitze (mit Test-Taste)
Messleitungen
Krokodilklemmen
Thermoelement Typ K
weiche Tragetasche
Bedienerdokumentation
Zwei leistungsstarke digitale Isolationsmultimeter in einem
Das Isolationsmultimeter Fluke 1587 vereint die Funktionen eines digitalen Isolationsmessgerätes und eines voll ausgestatteten Echteffektiv-Digitalmultimeters in einem einzigen tragbaren Gerät. Damit bietet das Gerät optimale Vielseitigkeit bei Fehlersuche und vorbeugender Instandhaltung.
Das Isolationsmultimeter Fluke 1587 FC enthält in der Fluke Connect® App vier leistungsfähige neue Diagnosefunktionen:
PI/DAR-Prüfung mit TrendIt™-Grafiken zur schnelleren Erkennung von Feuchtigkeit und verschmutzungsbedingten Isolationsproblemen
kein Notieren der Ergebnisse dank der Speicherung über Fluke Connect, wodurch Fehler reduziert und Daten im Zeitverlauf nachverfolgt werden können
Die Temperaturkompensation über die App trägt zur präzisen Festlegung von Ausgangswerten bei und ermöglicht Vergleiche mit älteren Daten.
Erkennung von Leistungsminderungen sowie Entscheidungsfindung in Echtzeit vor Ort mit Fluke Connect® Assets (separat erhältlich) dank Vergleichen mit älteren Daten und Trenddarstellung
Produkt-Highlights
PI-/DAR-Prüfungen
Erkennung von spannungsführenden Schaltungen verhindert Isolationsprüfungen bei Spannungen über 30 V und erhöht somit den Schutz des Anwenders
VFD-Tiefpassfilter für präzise Motorantriebsmessungen
Automatische Entladung von kapazitiven Spannungen für höheren Schutz des Anwenders
Insulationsprüfung (1587 FC: 0,01 MΩ bis 2 GΩ)
Isolationsprüfspannungen (1587 FC: 50 V, 100 V, 250 V, 500 V, 1000 V) für viele Anwendungen
Wechsel-/Gleichspannung, mV Gleichspannung, mA Gleich-/ Wechselstrom, Widerstand (Ω), Durchgang
Kapazität, Diodentest, Temperatur, Min/Max, Frequenz (Hz)
Automatische Abschaltung zum Schonen der Batterie
Überspannungskategorie CAT III, 1000 V, CAT IV, 600 V
Großes Display mit Hintergrundbeleuchtung
robuster Hartschalenkoffer zum Transport aller benötigten Werkzeuge und Hilfsmittel
Im Lieferumfang enthaltenes Zubehör: Tastkopf mit Auslösetaste, Messleitungen und Messspitzen, Krokodilklemmen, Thermoelement Typ K
Messgeräte-Magnethalter TPAK zur bequemen freihändigen Bedienung
Elektrische Spezifikationen
Wechselspannungsmessung
Messbereich
600,0 mV
Auflösung
0,1 mV
Genauigkeit 50 Hz bis 60 Hz ±(% v. Mw. + Digits)
±(1 % + 3)
Genauigkeit 60 Hz bis 5000 Hz ±(% v. Mw. + Digits)
±(2% + 3)
6,000 V
Auflösung
0,001 V
Genauigkeit 50 Hz bis 60 Hz ±(% v. Mw. + Digits)
±(1 % + 3)
Genauigkeit 60 Hz bis 5000 Hz ±(% v. Mw. + Digits)
±(2% + 3)
60,00 V
Auflösung
0,01 V
Genauigkeit 50 Hz bis 60 Hz ±(% v. Mw. + Digits)
±(1 % + 3)
Genauigkeit 60 Hz bis 5000 Hz ±(% v. Mw. + Digits)
±(2% + 3)
600,0 V
Auflösung
0,1 V
Genauigkeit 50 Hz bis 60 Hz ±(% v. Mw. + Digits)
±(1 % + 3)
Genauigkeit 60 Hz bis 5000 Hz ±(% v. Mw. + Digits)
±(2 % + 3)¹
1000 V
Auflösung
1 V
Genauigkeit 50 Hz bis 60 Hz ±(% v. Mw. + Digits)
±(2% + 3)
Genauigkeit 60 Hz bis 5000 Hz ±(% v. Mw. + Digits)
±(2 % + 3)¹
¹ 1 kHz Bandbreite
Tiefpassfilterspannung
Messbereich
600,0 mV
Auflösung
0,1 mV
Genauigkeit 50 Hz bis 60 Hz ±(% v. Mw. + Digits)
±(1 % + 3)
Genauigkeit 60 Hz bis 400 Hz ±(% v. Mw. + Digits)
+(2 % + 3), -(6% + 3)
6,000 V
Auflösung
0,001 V
Genauigkeit 50 Hz bis 60 Hz ±(% v. Mw. + Digits)
±(1 % + 3)
Genauigkeit 60 Hz bis 400 Hz ±(% v. Mw. + Digits)
+(2 % + 3), -(6% + 3)
60,00 V
Auflösung
0,01 V
Genauigkeit 50 Hz bis 60 Hz ±(% v. Mw. + Digits)
±(1 % + 3)
Genauigkeit 60 Hz bis 400 Hz ±(% v. Mw. + Digits)
+(2 % + 3), -(6% + 3)
600,0 V
Auflösung
0,1 V
Genauigkeit 50 Hz bis 60 Hz ±(% v. Mw. + Digits)
±(1 % + 3)
Genauigkeit 60 Hz bis 400 Hz ±(% v. Mw. + Digits)
+(2 % + 3), -(6% + 3)
1000 V
Auflösung
1 V
Genauigkeit 50 Hz bis 60 Hz ±(% v. Mw. + Digits)
±(2% + 3)
Genauigkeit 60 Hz bis 400 Hz ±(% v. Mw. + Digits)
+(2 % + 3), -(6% + 3)
Gleichspannungsmessung
Messbereich
Auflösung
Genauigkeit ±(% v. Mw. + Digits)
6,000 V DC
0,001 V
±(0,09 % + 2)
60,00 V DC
0,01 V
±(0,09 % + 2)
600,0 V DC
0,1 V
±(0,09 % + 2)
1000 VDC
1 V
±(0,09 % + 2)
Eingangsimpedanz
10 MΩ (Nennwert), < 100 pF
Gegentaktunterdrückung
> 60 dB bei 50 Hz bzw. 60 Hz
Gleichtaktunterdrückung
>120 dB bei Gleichspannung, 50 Hz oder 60 Hz (1 k unsymmetrisch)
Genauigkeit gilt für 100 % des Bereiches
Gleichspannungsmessung mV
Messbereich
Auflösung
Genauigkeit ±(% v. Mw. + Digits)
600,0 mVdc
0,1 mV
±(0,1 % + 1)
Gleich- und Wechselstrommessung
Wechselstrom (45 Hz bis 1000 Hz)
Messbereich
400 mA
Auflösung
0,1 mA
Genauigkeit ±(% v. Mw. + Digits)
±(1,5 % + 2)¹
Bürdenspannung (typisch)
2 mV/mA
Messbereich
60 mA
Auflösung
0,01 mA
Genauigkeit ±(% v. Mw. + Digits)
±(1,5 % + 2)¹
Bürdenspannung (typisch)
2 mV/mA
Gleichstrom
Messbereich
400 mA
Auflösung
0,1 mA
Genauigkeit ±(% v. Mw. + Digits)
±(0,2 % + 2)
Bürdenspannung (typisch)
2 mV/mA
Messbereich
60 mA
Auflösung
0,01 mA
Genauigkeit ±(% v. Mw. + Digits)
±(0,2 % + 2)
Bürdenspannung (typisch)
2 mV/mA
Überlast
600 mA für maximal 2 Minuten
Sicherungsschutz des mA-Eingangs
0,44 mA, 1000 V, Einschaltstromstoß 10 kA
Wechselstromwandlung
Eingänge sind wechselstromgekoppelt und auf den Effektivwert eines Sinuswelleneingangs kalibriert.
Umwandlungen sprechen auf Echteffektivwert an und sind für 5 % bis 100 % des Bereiches angegeben. Der Scheitelfaktor des Eingangssignals kann bis 300 mA maximal 3 betragen und bis 600 mA auf ≤ 1,5 linear abnehmen. Bei nicht sinusförmigen Signalformen ist bis zu einen Scheitelfaktor von 3 normalerweise ein Wert von + (2% v. Mw. + 2% des Bereichsendwertes) zu addieren.
¹ 1 kHz Bandbreite
Widerstandsmessung
Messbereich
Auflösung
Genauigkeit ±(% v. Mw. + Digits)¹
600,0 Ω
0,1 Ω
±(0,9 % + 2)
6,000 kΩ
0,001 kΩ
±(0,9 % + 2)
60,00 kΩ
0,01 kΩ
±(0,9 % + 2)
600,0 kΩ
0,1 kΩ
±(0,9 % + 2)
6,000 MΩ
0,001 MΩ
±(0,9 % + 2)
50,0 MΩ ²
0,01 MΩ
±(1,5 % + 3)
Überlastschutz
1000 V effektiv oder Gleichstrom
Prüfspannung für offenen Stromkreis
< 8,0 V dc
Kurzschlussstrom
< 1,1 mA
¹ Die Genauigkeitsangaben gelten von 0 % bis 100 % des Bereiches.² Bis 80 % rel. Feuchte.
Diodentest
Diodentestanzeige
Anzeige des Spannungsabfalls: 0,6 V bei 1,0 mA Nenn-Prüfstrom:
Genauigkeit
±(2% + 3)
Durchgangsprüfung
Durchgangsanzeige
Hörbarer Dauerton bei einem gemessenen Widerstand unter 25 Ω, aus bei über 100 Ω. Maximaler Messwert: 1000 Ω
Leerlaufspannung
<8,0 V
Kurzschlussstrom
1,0 mA typisch
Überlastschutz
1000 V effektiv
Ansprechzeit
> 1 ms
Frequenzmessung
Messbereich
Auflösung
Genauigkeit ±(% v. Mw. + Digits)
99,99 Hz
0,01 Hz
±(0,1 % + 1)
999,9 Hz
0,1 Hz
±(0,1 % + 1)
9,999 kHz
0,001 kHz
±(0,1 % + 1)
99,99 kHz
0,01 kHz
±(0,1 % + 1)
Frequenzzähler-Empfindlichkeit
600,0 mV AC
Wechselspannungsempfindlichkeit (Effektivwert des Sinussignals)¹ 5 Hz bis 20 kHz
100,0 mV
Wechselspannungsempfindlichkeit (Effektivwert des Sinussignals)¹ 20 kHz bis 100 kHz
150,0 mV
Gleichspannungs-Schwellenwerte¹ bis 20 kHz²
nicht verfügbar
6,0 V
Wechselspannungsempfindlichkeit (Effektivwert des Sinussignals)¹ 5 Hz bis 20 kHz
1,0 V
Wechselspannungsempfindlichkeit (Effektivwert des Sinussignals)¹ 20 kHz bis 100 kHz
1,5 V
Gleichspannungs-Schwellenwerte¹ bis 20 kHz²
-400,0 mV und 2,5 V
60,0 V
Wechselspannungsempfindlichkeit (Effektivwert des Sinussignals)¹ 5 Hz bis 20 kHz
10,0 V
Wechselspannungsempfindlichkeit (Effektivwert des Sinussignals)¹ 20 kHz bis 100 kHz
36,0 V
Gleichspannungs-Schwellenwerte¹ bis 20 kHz²
1,2 V und 4,0 V
600,0 V
Wechselspannungsempfindlichkeit (Effektivwert des Sinussignals)¹ 5 Hz bis 20 kHz
100,0 V
Wechselspannungsempfindlichkeit (Effektivwert des Sinussignals)¹ 20 kHz bis 100 kHz
-
Gleichspannungs-Schwellenwerte¹ bis 20 kHz²
12,0 V und 40,0 V
1000,0 V
Wechselspannungsempfindlichkeit (Effektivwert des Sinussignals)¹ 5 Hz bis 20 kHz
300,0 V
Wechselspannungsempfindlichkeit (Effektivwert des Sinussignals)¹ 20 kHz bis 100 kHz
-
Gleichspannungs-Schwellenwerte¹ bis 20 kHz²
12,0 V und 40,0 V
¹ Maximales Eingangssignal für angegebene Genauigkeit = 10 x Bereich (max. 1000 V). Rauschen bei niedrigen Frequenzen und Amplituden wirkt sich unter Umständen auf die Genauigkeit aus.² Bei Eingangsbereichsendwert bis 100 kHz einsetzbar.
Kapazität
Bereich
Auflösung
Genauigkeit ±(% v. Mw. + Digits)
1000 nF
1 nF
±(1,2% + 2)
10,00 μF
0,01 μF
±(1,2% + 2)
100,0 μF
0,1 μF
± (1,2 % ±90 Digits)
9999 μF
1 μF
± (1,2 % ±90 Digits)
Temperaturmessung
Bereich
Auflösung
Genauigkeit ±(% v. Mw. + Digits)¹
-40 °C bis 537 °C
0,1 °C
±(1 % + 10 Digits)
-40 ° F bis 998 ° F
0,1 °F
±(1 % + 18 Digits)
¹ Genauigkeit gilt für 90 Minuten nach Einschwingzeit nach einer Änderung der Umgebungstemperatur des Gerätes.
Isolationsspezifikationen
Messbereich
0,01 MΩ bis 2 GΩ
Prüfspannungen
50, 100, 250, 500, 1000 V
Ungenauigkeit der Prüfspannung
+ +20%, - 0 %
Kurzschlussprüfstrom
1 mA nominal
Automatische Entladung
Entladungszeit < 0,5 s bei C < 1 F
Erkennung spannungsführender Stromkreise
Verhindert den Test, wenn Fremdspannung vor Beginn des Tests > 30 V
Maximale kapazitive Last
Bis max. 1 µF Last
Ausgangsspannung
50 V (0% bis +20%)
Anzeigebereich
0,01 bis 6,00 MΩ
Auflösung
0,01 MΩ
Prüfstrom
1 mA bei 50 kΩ
Widerstandsgenauigkeit ±(% v. Mw. +Digits)
±(3 % + 5 Digits)
Anzeigebereich
6,0 bis 50,0 MΩ
Auflösung
0,1 MΩ
Prüfstrom
1 mA bei 50 kΩ
Widerstandsgenauigkeit ±(% v. Mw. +Digits)
±(3 % + 5 Digits)
100 V (0% bis +20%)
Anzeigebereich
0,01 bis 6,00 MΩ
Auflösung
0,01 MΩ
Prüfstrom
1 mA @ 100 kΩ
Widerstandsgenauigkeit ±(% v. Mw. +Digits)
±(3 % + 5 Digits)
Anzeigebereich
6,0 bis 60,0 MΩ
Auflösung
0,1 MΩ
Prüfstrom
1 mA @ 100 kΩ
Widerstandsgenauigkeit ±(% v. Mw. +Digits)
±(3 % + 5 Digits)
Anzeigebereich
60 bis 100 MΩ
Auflösung
1 MΩ
Prüfstrom
1 mA @ 100 kΩ
Widerstandsgenauigkeit ±(% v. Mw. +Digits)
±(3 % + 5 Digits)
250 V (0% bis +20%)
Anzeigebereich
0,1 bis 60,0 MΩ
Auflösung
0,1 MΩ
Prüfstrom
1 mA bei 250 kΩ
Widerstandsgenauigkeit ±(% v. Mw. +Digits)
±(1,5 % + 5 Digits)
Anzeigebereich
60 bis 250 MΩ
Auflösung
1 MΩ
Prüfstrom
1 mA bei 250 kΩ
Widerstandsgenauigkeit ±(% v. Mw. +Digits)
±(1,5 % + 5 Digits)
500 V (0% bis +20%)
Anzeigebereich
0,1 bis 60,0 MΩ
Auflösung
0,1 MΩ
Prüfstrom
1 mA bei 500 kΩ
Widerstandsgenauigkeit ±(% v. Mw. +Digits)
±(1,5 % + 5 Digits)
Anzeigebereich
60 bis 500 MΩ
Auflösung
1 MΩ
Prüfstrom
1 mA bei 500 kΩ
Widerstandsgenauigkeit ±(% v. Mw. +Digits)
±(1,5 % + 5 Digits)
1000 V (0% bis +20%)
Anzeigebereich
0,1 bis 60,0 MΩ
Auflösung
0,1 MΩ
Prüfstrom
1 mA @ 1 MΩ
Widerstandsgenauigkeit ±(% v. Mw. +Digits)
±(1,5 % + 5 Digits)
Anzeigebereich
60 bis 600 MΩ
Auflösung
1 MΩ
Prüfstrom
1 mA @ 1 MΩ
Widerstandsgenauigkeit ±(% v. Mw. +Digits)
±(1,5 % + 5 Digits)
Anzeigebereich
0,6 bis 2,0 GΩ
Auflösung
100 MΩ
Prüfstrom
1 mA @ 1 MΩ
Widerstandsgenauigkeit ±(% v. Mw. +Digits)
±(10 % + 3 Digits)
Allgemeine technische Daten
Maximale Spannung an einem beliebigen Anschluss
1000 V
Lagerungstemperatur
-40 °C bis 60 °C (-40 °F bis 140 °F)
Betriebstemperaturbereich
-20 °C bis 55 °C (-4 °F bis 131 °F)
Temperaturkoeffizient
0,05 x (angegebene Genauigkeit) pro °C bei Temperaturen < 18 °C bzw. > 28 °C
Relative Luftfeuchte
nicht kondensierend
0% bis 95% bei 10 °C bis 30 °C (50 °F bis 86 °F)
0% bis 75% bei 30 °C bis 40 °C (86 °F bis 104 °F)
0% bis 40% bei 40 °C bis 55 °C (104 °F bis 131 °F)
Schwingungen
Zufallsrauschen, 2 g, 5-500 Hz gemäß MIL-PRF-28800F, Instrument der Klasse 2
Hochfrequenzkommunikation
2,4 GHz im ISM-Band
Hochfrequenzzertifizierung
FCC: T68-FBLE, IC: 6627A-FBLE
Elektromagnetische Verträglichkeit
International
IEC 61326-1: Tragbare elektromagnetische Umgebung; IEC 61326-2-2 CISPR 11: Group 1, Class A
Group1: Ausstattung verfügt absichtlich über leitend gekoppelte Hochfrequenzenergie. Dies ist für die interne Funktion des Geräts erforderlich.
Classe A: Geräte, die zur Verwendung in allen Einrichtungen außer im häuslichen Bereich zugelassen sind, sowie für Einrichtungen, die direkt an das öffentliche Niederspannungsnetz angeschlossen sind, das private Haushalte versorgt. Es kann aufgrund von Leitungs- und Strahlenstörungen möglicherweise Schwierigkeiten geben, die elektromagnetische Kompatibilität in anderen Umgebungen sicherzustellen.
Wenn die Ausrüstung an ein Testobjekt angeschlossen wird, kann es vorkommen, dass die abgegebenen Emissionen die von CISPR 11 vorgegebenen Grenzwerte überschreiten. Das Gerät erfüllt die Störfestigkeitsanforderungen dieser Norm beim Anschluss von Prüfleitungen bzw. Testsonden möglicherweise nicht.
Korea (KCC)
Gerät der Klasse A (Industrielle Rundfunk- und Kommunikationsgeräte)
Class A: Das Gerät erfüllt die Anforderungen an mit elektromagnetischen Wellen arbeitende Geräte für industrielle Umgebungen. Dies ist vom Verkäufer oder Anwender zu beachten. Dieses Gerät ist für den Betrieb in gewerblichen Umgebungen ausgelegt und darf nicht in Wohnumgebungen verwendet werden.
USA (FCC)
47 CFR 15, Teilabschnitt B. Dieses Produkt gilt nach Klausel 15.103 als ausgenommen.
Schutzart des Gehäuses
IEC 60529: IP 40 (kein Betrieb)
Sicherheit und Überspannungskategorie
IEC 61010-1
Verschmutzungsgrad 2
IEC 61010-2-033
CAT IV 600 V / CAT III 1000 V
Batterien
Vier AA-Batterien (NEDA 15A oder IEC LR6)
Betriebsdauer
Messgerätgebrauch 1000 Stunden; Isolationsprüfung: Messgerät kann mit frischen Alkalibatterien bei Raumtemperatur mindestens 1000 Isolationsprüfungen durchführen. Dabei handelt es sich um Standardprüfungen von 1000 V in 1 MΩ mit einem Tastgrad von 5 Sekunden an und 25 Sekunden aus.
Abmessungen (H x B x T)
5,0 x 10,0 x 20,3 cm
Gewicht
550 g (1,2 lb.)
Höhe über NN
In Betrieb
2.000 m
Bei Lagerung
12.000 m
Überlastbereich
110% des Bereichs, ausgenommen Kapazität = 100%
Frequenzüberlastschutz
<107 V Hz
Sicherungsschutz des mA-Eingangs
0,44A, 1000 V, Einschaltstromstoß 10 kA
Fluke Elektrotester T6-1000 KIT
Lieferumfang:
Fluke T6-1000 Spannungsprüfer
Fluke C150 Tasche
Fluek AC285 Satz Krokodilklemmen
Produkt-Highlights
FieldSense-Technologie für Wechselspannungs-, Wechselstrom- und Frequenzmessungen, ohne mit Messleitungen einen Kontakt zu spannungsführenden Punkten herzustellen+
Gleichzeitige Anzeige von Spannung und Strom – zeigt alle Messwerte der Stromversorgung auf einen Blick an und erleichtert so die Fehlersuche
1 bis 1000 V Wechsel- oder Gleichspannung (T6-1000)
0,1 bis 200 A Wechselstrom
Echteffektiv Spannung- und Strom
Widerstand 1 Ω bis 100 kΩ
Frequenzmessung 45 Hz bis 66 Hz
Für Leiterquerschnitte bis 120 mm ="2" (17,8 mm Zangenöffnung)
HOLD-Taste zum Festhalten von Messwerten auf der Anzeige zur Arbeitserleichterung
Gut ablesbare Anzeige mit Hintergrundbeleuchtung
Messspezifikationen
Funktion
Erfordert Messleitungen
Bereich
Auflösung
Genauigkeit[1]
Wechselspannungsmessung mit FieldSense Echteffektiv
Nein
1.000 V
1 V
± (3 % + 3 Digits), 45 Hz bis 66 Hz[2][3]
Wechselstrommessungmit FieldSense Echteffektiv
Nein
200,0 A
0,1 A
± (3 % + 3 Digits), 45 Hz bis 66 Hz
Frequenzmessung (Hz)mit FieldSense
Nein
45 bis 66 Hz
1 Hz
± (1 % + 2 Digits)[3]
Wechselspannung Echteffektiv
Ja
1.000 V
1 V
± (1,5% + 2 Digits), 45 Hz bis 66 Hz
Gleichspannung
Ja
1.000 V
1 V
± (1% + 2 Digits)
Widerstand
Ja
2000 Ω
1 Ω
± (1% + 2 Digits)
Ja
20,00 kΩ
0,01 kΩ
Ja
100,0 kΩ
0,1 kΩ
Sicherheit
Messkategorien CAT III 1000 VCAT IV 600 V
Genauigkeit [1]: ± ([% vom Messwert] + [Anzahl der niederwertigsten Stellen]). Die niederwertigsten Stellen werden hier mit "Digits" bezeichnet. Die Genauigkeit ist wie folgt spezifiziert: für die Dauer von einem Jahr ab Kalibrierung, bei 18 °C bis 28 °C bei relativer Feuchte bis 90 %. AC-Messungen sind AC-gekoppelt (Effektivwert).Genauigkeit [2]: Bei fehlender externer Masseverbindung sind 3 % zu addieren. Bei Anwendern, die isolierte Handschuhe tragen, auf einer isolierten Leiter stehen oder auf andere Weise gegenüber Erde isoliert sind, ist eine externe Erdverbindung erforderlich.Genauigkeit [3]: FieldSense ist zwischen 16 V und 100 % des Bereiches spezifiziert.
Allgemeine technische Daten
Kalibrierung des Touchscreens
Kalibrierzyklus: 1 Jahr
Abmessungen
61,1 x 259,3 x 43,8 mm
Öffnung der Stromzange
17,8 mm
Gewicht
0,35 kg
TemperaturBetrieb: Lagerung:
-10 °C bis 50 °C-30 °C bis +60 °C
Höhe über NNBetrieb: Lagerung:
2.000 m10.000 m
Relative Luftfeuchte
0 % bis 90 %, 5 °C bis 30 °C0 % bis 75 % bei 30 °C bis 40 °C 0 % bis 45 % bei 40 °C bis 50 °C
Batterieart und Batteriebetriebsdauer
2 x AA (IEC LR6); 360 Stunden Dauerbetrieb, (typisch); 200 Stunden bei Verwendung von FieldSense
Temperaturkoeffizient
0,15 % x (angegebene Genauigkeit) pro °C (<18°C bzw. >28 °C)
Sicherheit
IEC/EN 61010-1: Verschmutzungsgrad 2
Elektromagnetische Umgebung
IEC/EN 61326-1: transportables Gerät
OWON AG2062F 60MHz Funktionsgenerator DDS Arbitrary Waveform Generator
Zusatz F enthält erweiterte Funktion Frequenzmessung
Lieferumfang:
- AG2062F
- Netzkabel
- USB Datenkabel
- Software auf CD
- BNC Adapterkabel
Owon AG2062F Funktionsgenerator mit DDS Technologie für bis zu 60 MHz Signale.
Das große Farbdisplay mit Auflösung 480x320 ermöglicht intuitive Bedienung und einfachste Programmierung.
