Erdungsmessspieß-Satz Erdungsspieße Earth Spike Test KIT ES165X

Satz Erdungsmessspieße für Installationstester     Lieferumfang: 2 Erdspieße Verbindungsleitungen and Krokodilklemmen Praktische Tragetasche   Kit zur Messung des Erdungswiderstands mit 3 Leitungen und zusätzlichen Erdungsmessspießen

Chauvin Arnoux Kalibrierschleife CL1 Kalibrator Widerstand P01122301   Kalibrierschleife mit 5 WiderstandswertenEigenständige Nachjustierung der C.A 6416 / C.A 6417 Erdungsprüfzangen Beschreibung Die Kalibrierschleife CL1 bietet 5 Widerstandswerte als Referenzwert um schnell überprüfen zu können, ob Ihre Erdungsprüfzange noch innerhalb der Toleranzen misst.

Fluke 789 Prozess Kalibrator   Lieferumfang: Fluke 789 4 Mignon-Batterien (Typ AA) Messleitungssatz AC72 Krokodilklemmen Bedienungshandbuch und Kurzanleitung     Multimeter und Stromschleifenkalibrator in Einem Fluke 787 war das erste Instrument, das ein Digitalmultimeter und einen Stromschleifenkalibrator vereinte, um Prozesstechnikern doppelte Funktionalität mit nur einem einzigen Gerät zu bieten. Jetzt kommt es noch besser: Das Angebot wurde um das neue Fluke 789 erweitert – das ultimative Multimeter für die Stromschleifenkalibrierung. Fluke 789 hat eine 24-Volt-Schleifenstromversorgung und verringert dadurch die Notwendigkeit, Transmitter beim Kalibrieren vor Ort mit externer Hilfsenergie zu versorgen. Und dank seinem eingebauten, zuschaltbaren 250-Ohm Hart® Widerstand müssen Sie auch keinen separaten Widerstand für die Kalibrierung von Hart-Instrumenten mehr mitnehmen. Für den Prozesstechniker bedeutet das: mit einem modernen Werkzeug mehr leisten und gleichzeitig weniger mitschleppen.   Merkmale: 24-V-Schleifenstromversorgung Sehr großes Doppeldisplay Verbesserte Hintergrundbeleuchtung mit zwei Helligkeitsstufen Geben von 20 mA an Instrumente mit einer Bürde bis 1200 Ohm Kalibriermodus für HART-Instrumente mit Schleifenstromversorgung und zugeschaltetem 250-Ohm-Widerstand 0%- und 100%-Knöpfe, um für schnelle Prüfungen des Anfangs- und Endwertes des Messbereichs (Span Check) zwischen 4 und 20 mA (Geben) hin- und herzuschalten Von außen zugängliche Sicherungen für einfachen Austausch Hochwertiges Echteffektiv-Digitalmultimeter (1000 V, 440 mA) Grundgenauigkeit von 0,1% bei Gleichspannung Grundgenauigkeit von 0,05% bei Gleichstrom Frequenzmessungen bis 20 kHz Betriebsarten Min/Max/Mittelwert/Hold/Relativwert Diodentest und Durchgangssummer Gleichzeitige Anzeige des Messwertes in mA und % des Messbereichs 20 mA DC Geber / Stromschleifenkalibrator / Simulator Manuelle Stufenfunktion (100%, 25%, grob, fein) sowie automatische Stufen- und Rampenfunktion Von außen zugängliche Batterie für einfachen Batteriewechsel Safety Conformance Erfüllt die Norm EN61010-1 KAT. III 1000 Volt, EN61010-1 KAT. IV 600 Volt. Spezifikationen: Strom messen Messbereich: 0-1 A AC oder DC Auflösung: 1 mA Fehlergrenze: 0,2% + 2 Digits (DC)     Messbereich: 0 - 30 mA Auflösung: 0,001 mA Fehlergrenze: 0,05% + 2 Digits Strom geben Messbereich: 0 - 20 mA oder 4 -20 mA Auflösung: 0,05 % vom Mess­bereich Ansteuerungsmöglichkeit: 24-V-Übereinstimmung oder 1200 O bei 20 mA Frequenz   bis 19,999 kHz, 0,005 % + 1 Digit Durchgangsprüfung   Signalton für Widerstand < 100 O Spannungsmessung Messbereich: 0 - 1000 V AC (Echteffektiv-Messung) oder DC Auflösung: 0,1 mV bis 1,0 V Fehlergrenze: 0,1% v. Messwert + 1 Digit (Gleichspannung) Widerstandsmessung   bis 40 MO, 0,2% + 1 Digit Diode test   2,0 V zeigt Diodenspannungsabfall an Anzeige des Stromwertes und % vom Messbereich   Ja Automatische Stufen, automatische Rampe   Ja Umgebungsdaten: Betriebstemperatur   -20 ºC bis 55 ºC Lagertemperatur   -40 ºC bis 60 ºC Luftfeuchtigkeit (ohne Kondensation)   95% bis 30 ºC   75% bis 40 ºC   45% bis 50 ºC   35% bis 55 ºC Temperaturkoeffizient   0,05 x (angegebene Ungenauigkeit) pro oC (für Temperaturen < 18 oC oder > 28 oC) Sicherheit: Sicherheit   Gemäß IEC1010-1, ANSI/ISA S82.01-1994 und CAN/CSA C22.2 Nr. 1010.1-92 Überspannungkategorie   IEC 1010-1 Kategorie III 1000 V   IEC 1010-1 Kategorie IV 600 V Maximal zulässige Spannung   1000 V Effektivwert Mechanische und allgemeine Daten: Abmessungen   50 x 100 x 203 mm Gewicht   600 g Batterien   4 Alkali-Batterien Typ AA     Batterie-Lebensdauer   140 Stunden typisch (Messen), 10 Stunden typisch (Geben 20 mA) Stoß- und Schwingungsfestigkeit   Zufallsrauschen, 2 q, 5-500 Hz.   Fallversuch aus 1 Meter Höhe

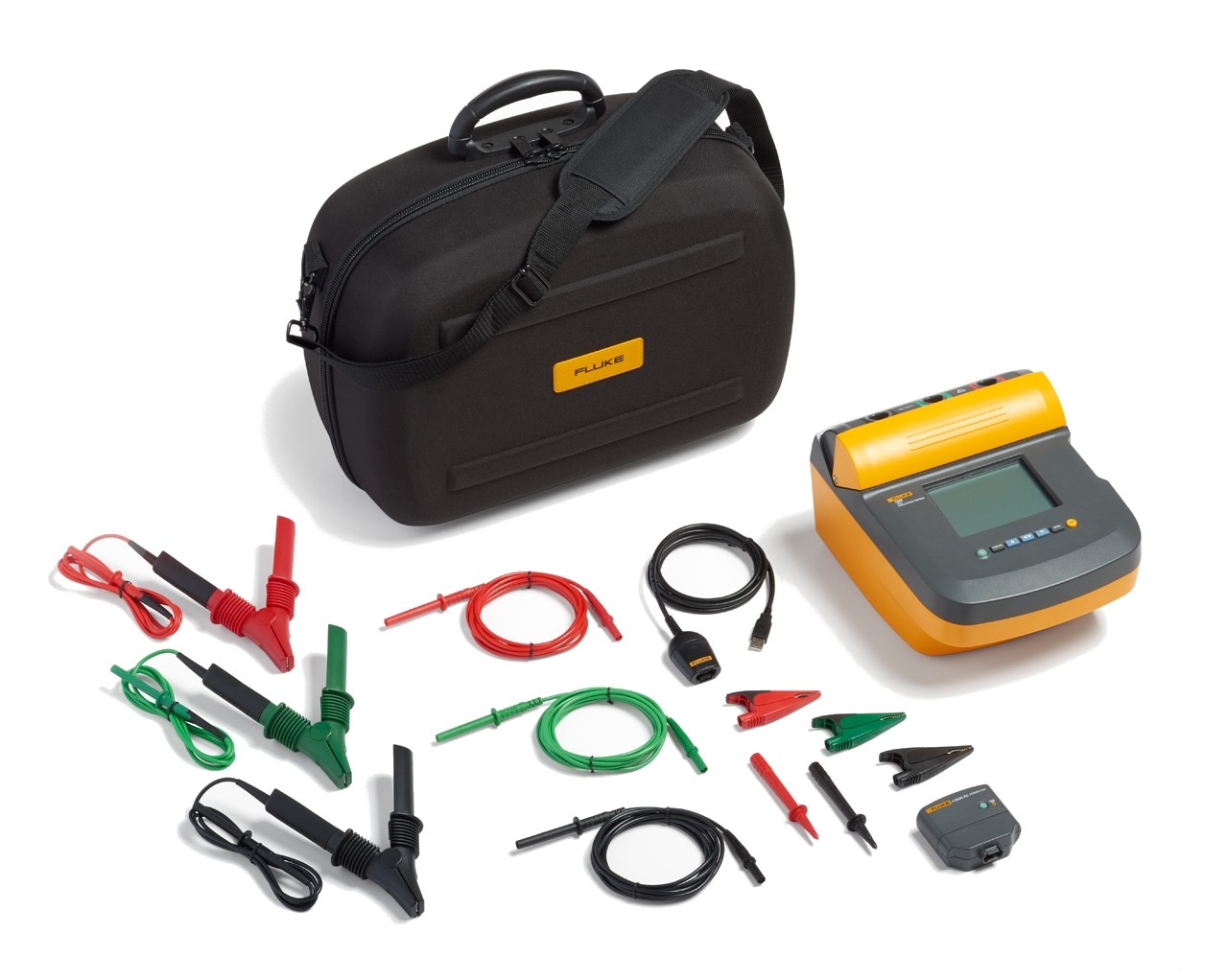

FLUKE 1550C Isolationstester bis 5.000 Volt   Lieferumfang: Fluke 1550C, 3 Prüfkabel (je 1x rot, schwarz, grün) · 3 Krokoklemmen · 2 Prüfspitzen · USB-IR-Schnittstellenkabel · Netzkabel · Messsoftware FlukeView Forms Basic · Bedienungsanleitung · Gepolsterte Tasche     Das neue Isolationsmessgerät Fluke 1555 und das neu gestaltete Messgerät Fluke 1550C eignen sich für die Isolationsprüfung bis 5 kV. Damit sind sie die idealen Geräte für die Prüfung von Hochspannungsausrüstung wie Schaltanlagen, Motoren, Generatoren und Kabeln. Fluke-Isolationsmessgeräte können jetzt sämtliche in IEEE 43-2000 spezifizierten Spannungen prüfen. Mit Messwertspeicher und PC-Schnittstelle sind die Modelle Fluke 1555 und 1550C perfekte Werkzeuge für vorausschauende oder vorbeugende Instandhaltung, denn sie erkennen potenzielle Ausfälle von Geräten, bevor diese auftreten.   Merkmale und Vorteile: Lösungen für alle Anwendungen mit hohen Prüfspannungen: 1555 bis 10 kV, 1550C bis 5 kV Sicherheitsspezifikation nach CAT III 1000 V, CAT IV 600 V Erhöhte Benutzersicherheit durch eine Warnanzeige bei Vorliegen von hoher Spannung und durch automatische Anzeige von Wechsel- oder Gleichspannung bis 600 V Prüfspannung von 250 V bis 1000 V in Schritten von 50 V, über 1000 V in Schritten von 100 V auswählbar Bis zu 99 Speicherplätze für Messwerte; jedem Speicherplatz kann zum einfachen Abrufen eine eindeutige, benutzerdefinierte Bezeichnung zugewiesen werden Lange Betriebsdauer: über 750 Prüfungen zwischen den Akkuladevorgängen Automatische Berechnung der dielektrischen Absorption (DAR, Kennwert für die unerwünschte Ladungsspeicherung des Dielektrikums) und des Polarisationsindex (PI, Verhältnis aus Widerstandmessung nach zehn Minuten und einer Minute) Schutzsystem eliminiert statische Spannungen und Ableitströme bei der Messung hoher Widerstände Einfache Ablesbarkeit durch großes Digital/Analog-Display Kapazitäts- und Leckstrommessung Rampenfunktion für Tests der Durchschlagsfestigkeit Widerstandsmessungen bis 2 TO Timer-Einstellungen bis zu 99 Minuten für zeitgesteuerte Prüfungen Elektrische Spezifikationen:Die Genauigkeit ist für ein Jahr nach der Kalibrierung bei einer Betriebstemperatur von 0 °C bis 35 °C spezifiziert. Für Betriebstemperaturen außerhalb dieses Bereichs (-20 °C bis 0 °C und 35 °C bis 50 °C), fügen Sie ± 0,25 % pro °C hinzu. Außer bei den Bereichen mit einer Ungenauigkeit von 20%, hier fügen Sie ± 1 % pro °C hinzu. Insulation resistance measurement: Prüfspannung (U=) Bereich Ungenauigkeit (± % vom Anzeigewert) 250 V < 200 kO200 kO bis 5 GO5 GO bis 50 GO> 50 GO nicht spezifiziert 5 % 20 % nicht spezifiziert 500 V   200 kO200 kO bis 10 GO10 GO bis 100 GO> 100 GO nicht spezifiziert 5 %20 % nicht spezifiziert 1000 V  < 200 kO200 kO bis 20 GO20 GO bis 200 GO> 200 GO nicht spezifiziert5 %20 %nicht spezifiziert 2500 V  < 200 kO200 kO bis 50 GO50 GO bis 500 GO> 500 GO nicht spezifiziert5 %20 %nicht spezifiziert 5000 V  < 200 kO200 kO bis 100 GO100 GO bis 1 TO> 1 TO nicht spezifiziert5 %20 %nicht spezifiziert 10000 V  < 200 kO200 kO bis 200 GO10 GO bis 2 TO> 2 TO nicht spezifiziert5 %20 %nicht spezifiziert Anzeigebereich für Balkendiagramme 0 bis 1 TO Ungenauigkeit der Isolationsprüfspannung -0 % bis + 10 % bei 1 mA Messstrom Unterdrückung von induziertem Wechselstrom maximal 2 mA Ladegeschwindigkeit bei kapazitiver Last 5 Sekunden pro µF Entladegeschwindigkeit bei kapazitiver Last 1.5 s/µF Leckstrommessung Bereich: 1 nA bis 2 mA Ungenauigkeit: ± (5 % + 2 nA) Kapazitätsmessung Bereich: 0.01 uF bis 15.00 µF Ungenauigkeit: ± (15 % rdg + 0.03 µF) Zeitgesteuerte Prüfung Bereich: 0 bis 99 Minuten Auflösung: Einstellung: 1 Minute Anzeige: 1 Sekunde Warnung vor einem spannungsführenden Stromkreis Warnbereich: 30 V bis 660 V ac/dc, 50/60 Hz Genauigkeit der Spannung: ± (15 % + 2 V) Allgemeine Daten: Anzeige 75 mm x 105 mm Stromversorgung 12 V Blei-Säure-Akku, Yuasa NP2.8-12 Charger Input (AC) 85 V Wechselstrom 50/60 Hz 20 VA Dieses Gerät der Schutzklasse II (doppelt isoliert) wird mit einem Netzkabel der Schutzklasse I geliefert. Die Schutzleiterklemme (Massepunkt) ist nicht intern verbunden. Der zusätzliche Punkt ist nur für einen zusätzlichen Schutz des Steckers. Maße 170 mm x 242 mm x 330 mm (6.7 in x 9.5 in x 13 in) Gewicht 3.6 kg (7.94 lb) Betriebstemperatur -20 ºC bis 50 ºC (-4 ºF bis 122 ºF) Lagertemperatur -20 ºC bis 65 ºC (-4 ºF bis 149 ºF) Luftfeuchtigkeit 80 % bis 31 °C linear abnehmend auf 50 % bei 50 °C Höhe über NN 2000 m Gehäuse Schutzart IP40 Eingangsüberlastschutz 1.000 V Wechselspannung Elektromagnetische Verträglichkeit: EN 61326 Zertifizierungen   Erfüllung der Sicherheitsnormen CAT III 1000 V, CAT IV 600 V Verschmutzungsgrad 2

Fluke 1625-2 KIT GEO Erdungsmessgerät   Lieferumfang: GEO Erdungsmessgerät Benutzerhandbuch Kurzbedienungsanleitung USB-Kabel 2 Stromzangen C1620 Professionelle Tragetasche 4 Erdungsspieße 3 Kabelrollen Spießloses Verfahren Mit dem Erdungsmessgerät Fluke 1625-2 lassen sich Erdschleifenwiderstände einfach mit Stromzangen messen. Bei diesem Messverfahren werden zwei Zangen um den Tiefenerder gelegt und mit dem Messgerät verbunden. Es werden keine Erdungsspieße verwendet. Über eine der Zangen wird eine bekannte Festspannung induziert, und mit der zweiten Zange wird der Strom gemessen. Dann ermittelt das Messgerät automatisch den Widerstand des Tiefenerders. Diese Messmethode lässt sich nur anwenden, wenn an dem zu messenden Gebäude oder der zu messenden Struktur ein Erdungssystem angeschlossen ist. Dies ist jedoch meist der Fall. Wenn wie in vielen Wohngebieten nur eine Masseleitung vorhanden ist, erbringt das spießlose Verfahren keinen akzeptablen Wert, und das Spannungsabfall-Messverfahren muss angewendet werden. Für das spießlose Verfahren müssen die Tiefenerder nicht getrennt werden, so dass das angeschlossene Erdungssystem während der Prüfung intakt bleibt. Die Tage des enormen Zeitaufwands für das Platzieren und Anschließen von Spießen an jedem Tiefenerder in der Anlage sind endlich vorbei. Das spart viel Zeit. Sie können Erdungsmessungen in Gebäuden, an Strommasten und überall dort vornehmen, wo ein Zugang zum Erdreich nicht möglich ist. Das Messgerät mit dem größten Funktionsumfang Fluke 1625-2 ist ein einzigartiges Erdungsmessgerät, das alle vier Arten der Erdungsmessung ausführen kann. 3- und 4-poliges Spannungsfallverfahren (mit Spießen) 4-polige Erdwiderstandsmessung (mit Spießen) Selektive Messung (mit einer Zange und Spießen) Spießlose Messung (nur mit zwei Zangen) Detaillierte Spezifikationen Allgemeine Daten Speicher Interner Speicher für bis zu 1500 Datensätze und Zugriff über den USB-Anschluss Messfunktion Störspannung, Erdungswiderstand 3- und 4-polig mit/ohne Stromzange, Widerstand 2-polig mit AC, 2- und 4-polig mit DC Anzeige 4 Stellen (2999 Stellen) - 7-Segment-Flüssigkristallanzeige, mit verbesserter Lesbarkeit Bedienung Zentraler Drehschalter und Funktionstasten Temperaturbereich Betriebstemperatur -10 °C bis 50 °C (14 °F to 122 °F) Temperatur bei Lagerung -30 °C bis 60 °C (-22 °F bis 140 °F) Temperaturkoeffizient ± 0,1 % des Messwerts/°C <18 °C >28 °C Schutzart IP56 für Tasche, IP40 für Akkufach gemäß EN60529 Max. Spannung Warnung – Buchse "Zange" zu Buchse E, ES, S oder H U Effektivwert = 0 V Buchsen E, ES, S oder H untereinander in einer beliebigen Kombination, max. U Effektivwert = 250 V (betrifft Missbrauch) Sicherheit Schutz durch doppelte und/oder verstärkte Isolierung. Max. 50 V gegen Erde gemäß IEC61010-1. 300 V CAT II, Verschmutzungsgrad 2 Qualitätsnorm Entwickelt, konzipiert und gefertigt nach DIN ISO 9001 Fremdfeldeinfluss Stimmt mit DIN 43780 (8/76) überein Hilfsstromversorgung 6 x 1,5 V Alkalibatterien (IEC LR6 oder Typ AA) Betriebsdauer Mit IEC LR6/Typ AA: typ. 3.000 Messungen (R U+R H ≤ 1 kΩ) Mit IEC LR6/Typ AA: typ. 6.000 Messungen (R U + R H > 10 kΩ) Abmessungen (BxHxT) 250 mm x 133 mm x 187 mm (9,75 Zoll x 5,25 Zoll x 7,35 Zoll) Gewicht ≤ 1,1 kg (2,43 lb) ohne Zubehör 7,6 kg (16,8 lb) inkl. Zubehör und Batterien in Tragetasche Gehäusematerial Polyester Messung der Störspannung dc + ac (U ST) Fehlergrenzen für die Messung: Verfahren Vollweggleichrichtung Messbereich 1 V bis 50 V Anzeigebereich 0,0 V bis 50 V Auflösung 0,1 V Frequenzbereich DC/AC 45 Hz bis 400 Hz Sinuswelle Genauigkeit ± (5 % des Messwerts 5 Stellen) Messablauf ca. 4 Messungen/s Innenwiderstand ca. 1,5 MΩ Max. Überlast U Effektivwert = 250 V Störfrequenzmessung (F) Fehlergrenzen für die Messung: Verfahren Periodendauermessung der Störspannung Messbereich 6,0 Hz bis 400 Hz Anzeigebereich 16,0 Hz bis 299,9 Hz bis 999 Hz. Auflösung 0,1 Hz bis 1 Hz Bereich 1 V bis 50 V Genauigkeit ± (1 % des Messwerts + 2 Stellen) Erdungswiderstand (RE) Messverfahren Strom- und Spannungsmessung mit Messfühler nach IEC61557-5 Leerlaufspannung 20/48 V AC Kurzschlussstrom 250 mA AC Messfrequenz 94, 105, 111, 128 Hz manuell oder automatisch (AFC) wählbar 55 Hz bei R* Störspannungsunterdrückung 120 dB (16 2/3 , 50 , 60, 400 Hz) Max. Überlast U Effektivwert = 250 V   Technische Daten elektrische Messungen Eigenfehler od. Einflussgröße Referenzbedingungen od. spez. Betriebsbereich Bezeichnungscode Prüfanforderungen in Übereinstimmung mit den relevanten Teilen von IEC 1557 Prüfart Eigenabweichung Referenzbedingungen A Teil 5, 6.1 R Funktion Referenzlage ± 90° E1 Teil 1, 4.2 R Versorgungsspannung Grenzwerte laut Hersteller E2 Teil 1, 4.2, 4.3 R Temperatur 0 °C und 35 °C E3 Teil 1, 4.2 T Serienstörspannung Siehe 4.2 und 4.3 E4 Teil 5, 4.2, 4.3 T Sonden- und Hilfserderwiderstand 0 bis 100 x R A aber ≤ 50 kΩ E5 Teil 5, 4.3 T Systemfrequenz 99 % bis 101 % der Nennfrequenz E7 Teil 5, 4.3 T Systemspannung 85 % bis 110 % der Nennspannung E8 Teil 5, 4.3 T Betriebsfehler B = ±(|A| + 1,15 √E 21 E 22 E 23 E 24 E 25 E26 ) Teil 5, 4.3 R A = EigenfehlerEn = AbweichungenR = RoutineprüfungT = Typenprüfung B[%] = ± B/Bezugswert x 100 % Messbereich 0,020 Ω bis 300 kΩ Anzeigebereich 0,001 Ω bis 2,999 Ω 3,00 Ω bis 29,99 Ω 30,0 Ω bis 299,9 Ω 0,300 kΩ bis 2,999 kΩ 3,00 kΩ bis 29,99 kΩ 30,0 kΩ bis 299,9 kΩ Auflösung 0,001 Ω 0,01 Ω 0,1 Ω 1 Ω 10 Ω 100 Ω Genauigkeit ± (2 % des Messwerts + 2 Stellen) Betriebsfehler ± (5 % des Messwerts + 5 Stellen) Messzeit Typisch 8 Sekunden mit Fixfrequenz 30 Sek. max. mit AFC und vollständigem Durchlauf aller Messfrequenzen Zusatzfehler durch Messfühler- und Hilfserderwiderstand R H(R S + 2000 Ω)/R U x 1,25 x 10 -6% + 5 Stellen Messfehler von R H und RS Typ. 10 % von R U + R S + RH Max. Sondenwiderstand ≤ 1 MΩ Max. Hilfserderwiderstand ≤ 1 MΩ Automatische Überprüfung auf Einhaltung des Fehlers nach IEC 61557-5.Ist nach der Messung von Sonden-, Hilfserder- und Erdungswiderstand aufgrund der Einflussverhältnisse ein Messfehler größer 30 % anzunehmen, so erscheint ein Warnsymbol im Display sowie der Hinweis auf zu großen RS oder RH.   Automatische Umschaltung der Messauflösung in Abhängigkeit des Hilfserderwiderstandes RH RH mit U Mess. = 48 V < 300 Ω < 6 Ω < 60 Ω < 600 Ω RH mit U Mess. = 20 V < 250 Ω < 2,5 kΩ < 25 kΩ < 250 kΩ Auflösung 1 mΩ 10 mΩ 100 mΩ 1 Ω   Selektive Messung des Erdungswiderstands (R U Zange) Messverfahren Strom- und Spannungsmessung mit Messfühler nach EN61557-5 und Messung des Stroms im Einzelzweig mit zusätzlichem Stromwandler (zum Patent angemeldet). Leerlaufspannung 20/48 V AC Kurzschlussstrom 250 mA AC Messfrequenz 94, 105, 111, 128 Hz manuell oder automatisch (AFC) wählbar, 55 Hz (R*) Störspannungsunterdrückung 120 dB (162/3, 50, 60, 400 Hz) Max. Überlast Max. U Effektivwert = 250 V (Messung wird nicht gestartet) Messbereich 0,020 Ω bis 300 kΩ Anzeigebereich 0,001 Ω bis 2,999 Ω 3,00 Ω bis 29,99 Ω 30,0 Ω bis 299,9 Ω 0,300 kΩ bis 2,999 kΩ 3,00 kΩ bis 29,99 kΩ Auflösung 0,001 Ω 0,01 Ω 0,1 Ω 1 Ω 10 Ω Genauigkeit ± (7 % des Messwerts + 2 Stellen) Betriebsfehler ± (10 % des Messwerts + 5 Stellen) Zusatzfehler durch Messfühler- und Hilfs- erderwiderstand typ. R H(R S + 2000 Ω)/R ETOTAL x 1,25 x 10 -6% + 5 Stellen Messfehler von R H und RS Typ. von 10 % von R ETOTAL + R S + RH Messzeit Typ. 8 Sek. mit einer Fixfrequenz 30 Sek. max. mit AFC und vollständigem Durchlauf aller Messfrequenzen. Mindeststrom im zu messenden Einzelzweig 0,5 mA Mit Stromwandler (1000:1) 0,1 mA Mit Stromwandler (200:1) Max. Störstrom durch Stromwandler 3:00 AM Mit Stromwandler (1000:1) * Mit empfohlenen Stromzangen/Stromwandlern.   Widerstandsmessung (R~) Messverfahren Spannung- und Strommessung Messspannung 20 V AC, Rechteck Kurzschlussstrom > 250 mA AC Messfrequenz 94, 105, 111, 128 Hz manuell oder automatisch gewählt (AFC) Messbereich 0,020 Ω bis 300 kΩ Anzeigebereich 0,001 Ω bis 2,999 Ω 3,00 Ω bis 29,99 Ω 30,0 Ω bis 299,9 Ω 300 Ω bis 2999 Ω 3,00 kΩ bis 29,99 kΩ 30,0 kΩ bis 299,9 kΩ Auflösung 0,001 Ω 0,01 Ω 0,1 Ω 1 Ω 10 Ω 100 Ω Genauigkeit ± (2 % des Messwerts + 2 Stellen) Betriebsfehler ± (5 % des Messwerts + 5 Stellen) Messzeit Typisch 6 Sekunden Max. Störspannung 24 V, bei höheren Spannungen wird keine Messung gestartet Max. Überlast U Effektivwert max. = 250 V   Widerstandsmessung (R dc) Messverfahren Strom- und Spannungsmessung gemäß IEC61557-4 möglich Messspannung 20 V Gleichspannung Kurzschlussstrom 250 mA DC Messwertbildung Bei der 4-poligen Messung können die Leitungen H, S, ES ohne Zusatzfehler verlängert werden.Widerstände > 1 Ω in Leitung E können Zusatzfehler von 5 mΩ/Ω verursachen. Messbereich 0,020 Ω bis 300 kΩ Anzeigebereich 0,001 Ω bis 2,999 Ω 3,00 Ω bis 29,99 Ω 30,0 Ω bis 299,9 Ω 300 Ω bis 2999 Ω 3,0 kΩ bis 29,99 kΩ 30,0 kΩ bis 299,9 kΩ Auflösung 0,001 Ω 0,01 Ω 0,1 Ω 1 Ω 10 Ω 100 Ω Genauigkeit ± (2 % des Messwerts + 2 Stellen) Betriebsfehler ± (5 % des Messwerts + 5 Stellen) Messablauf ca. 2 Messungen/s Messzeit Typisch 4 Sekunden, einschließlich Umkehrung der Polarität (2‑polig oder 4‑polig) Maximale Serienstörspannung ≤3 V AC oder DC, bei größeren Spannungen wird keine Messung gestartet Maximale Induktivität 2 Henry Max. Überlast U Effektivwert = 250 V   Kompensation des Leitungswiderstands (R K) Kompensation des Leitungswiderstands (R K) kann eingeschaltet werden in den Funktionen R U 3-polig, R U4-polig (Zange), R AC und R DC 2-polig Messwertbildung R Display = R gemessen - R kompensiert* * Vorgabewert RK = 0,000 Ω, variabel im Bereich von 0,000 bis 29,99 Ω durch Messabgleich.   Spießlose Erdschleifenmessung (Zwei Stromzangen, spießlos) Schalterposition RA 4-polig (Zwei Stromzangen, spießlos) Auflösung 0,001 Ω bis 0,1 Ω Messbereich 0,02 Ω bis 199,9 Ω Genauigkeit ± (7 % vom Messwert + 3 Stellen) Betriebsfehler ± (10 % vom Messwert + 5 Stellen) Messspannung Vm = 48 V AC (primär) Messfrequenz 128 Hz Rauschstrom (IEXT): Max. IEXT = 10 A (AC) (RA < 20 Ω) Max. IEXT = 2 A (AC) (RA > 20 Ω) Messprinzip: Spießlose Messung von Widerstand in geschlossenen Regelschleifen unter Verwendung von zwei Stromwandlern.Automatische Bereichswahl.Die Informationen hinsichtlich spießloser Erdschleifenmessungen sind nur gültig, wenn sie zusammen mit den empfohlenen Stromzangen bei angegebenem Mindestabstand verwendet werden.

ThermTec Cyclops CP650 PRO Wärmebildgerät 50mm Linse, 640x512, 25mK     Lieferumfang: Wärmebildgerät ThermTec Cyclops 650 Pro Linsenabdeckung USB Ladekabel / Datenkabel USB - Videoausgang-Kabel Lanyard Halsband Aufbewahrungstasche + kostenfreie BONUS  Powerbank 4000 mAh, 1x USB-A, Handwärmer mit drei einstellbaren Temperaturen   Hauptmerkmale: 640 x 512 Pixel Sichtfeld von 8.8°, 15,4m Sehfeld auf 100m 50mm Objektiv Super Preis-Leistungsverhältnis 12 Stunden Akku-Dauer Einfache Bedienung mit Joystick IP67 Schutz gegen Wasser AI Distanzmesser integriert optimal für Brillenträger          Technische Daten (Herstellerangaben):  Hersteller ThermTecCyclops 650 Pro Objektivlinse Ø (mm) 50 Linsensystem F1 Bildfrequenz (Hz) 50 Pixel-Größe (µm) 12 NETD-Wert @300k (Systemleistung) < 25 mK Akkulaufzeit (Energiesparmodus)  12 Stunden Auflösung des Mikrobolometers (Pixel)  640x512 Sensor-Art  (sonnensicher) VOx Sehfeld waagerecht/ senkrecht (°) 8,8x7,0 Sehfeldbreite auf 100 m  15,5 m OLED Displayauflösung (Pixel) 1024 x 768 Optische Vergrößerung  3x Digitale Vergrößerung (Zoom) 1x - 6x Stufenlos Dioptrienverstellung für Brillenträger Ja Farbpaletten  6 Entdeckungsdistanz / Erkennen (Mensch) 2500 m / 1100 m Entdeckungsdistanz / Erkennen (Hirsch) 2390 m / 900 m Wlan-Verbindung (2 Wege Wi-Fi) Ja Hotspot Verbindung Ja KI-Entfernungsmesser Ja KI-Objekterkennung Ja Markierlaser  Nein Objekt-Alarm (über APP) Ja GPS Ja Stadiametrischer Entfernungsmesser Nein Heißpunktmarkierungsfunktion Ja PIP (Bild in Bild) Ja Aufnahmefunktion Ja Wiedergabefunktion  Ja Manueller Objektivfokus Ja Interne Speicher (GB) 16 Schutzklasse  IP67 Stativgewinde 1/4" Ja Gewicht (g) 510 Abmessungen LxBxH (mm) 200x62x63 Betriebstemperatur -20° C / + 55 ° C Akku Art Li Ion Speisespannung (V) 3,7 Außenstromspeisung USB (V)  5
