Produktinformationen "Megger EVCA210 Prüfadapter-Set Ladestationsadapter für Elektrofahrzeuge Typ 2"

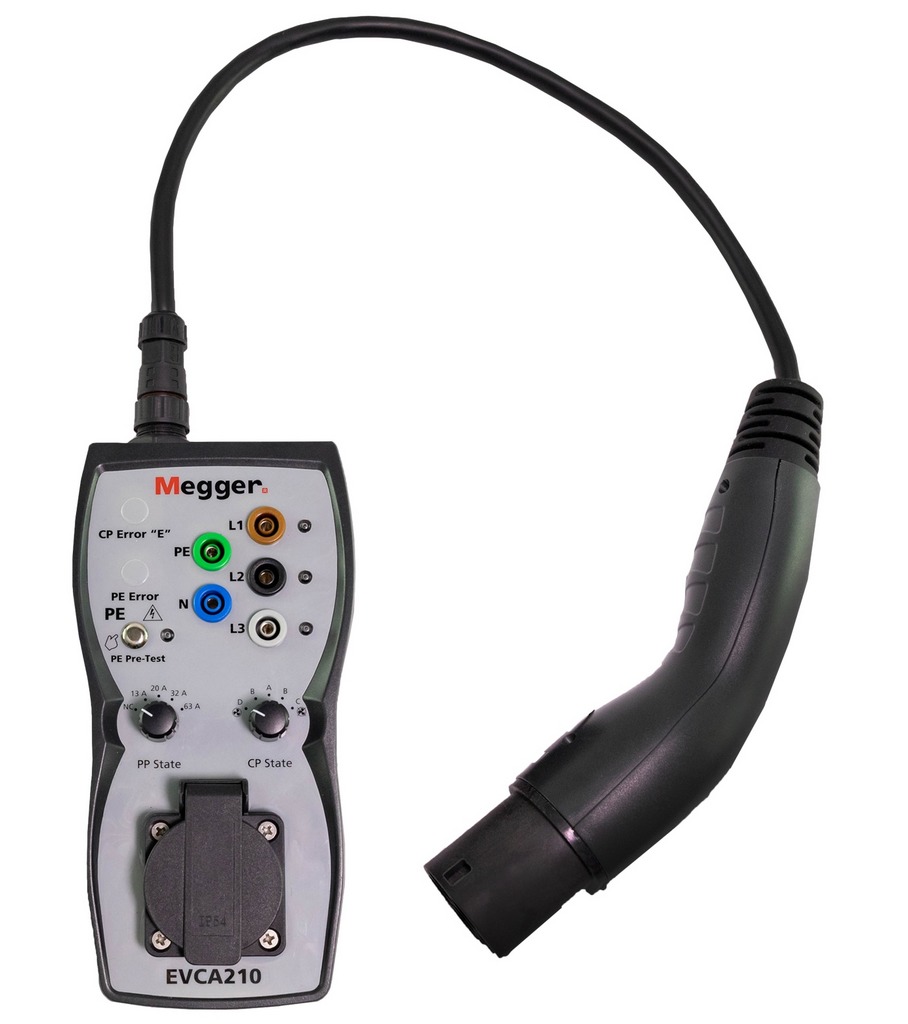

Megger EVCA210 Prüfadapter-Set Ladestationsadapter für Elektrofahrzeuge Typ 2
Lieferumfang
Megger EVCA210 Grundgerät
EVCA210 Prüfkabel für Ladestationen von Elektrofahrzeugen Typ 2 mit Ladesteckdose oder festangeschlossenem Ladestecker
Tragetasche
Handbuch
Zubehör für alle Installationstester zum Testen von Ladepunkten für Elektrofahrzeuge
Ladestecker Typ 2 für Ladestationen mit Steckdose in Schalttafelmontage oder festem Kabel mit Fahrzeugsteckverbinder
Ladestecker Typ 1 für Ladestationen mit festem Kabel und Fahrzeugsteckverbinder (Beispiel Mitsubishi PHEV) – optional für EVCA210/EVCA210-CH
Drucktaste für PE-Vorprüfung
Drucktaste für CP-Fehlersimulation „E“
Drucktaste für PE-Fehlersimulation (Erdschluss)
Drehschalter für PP-Statussimulation
Drehschalter für CP-Statussimulation
Schutzart IP54
CAT II 300 V

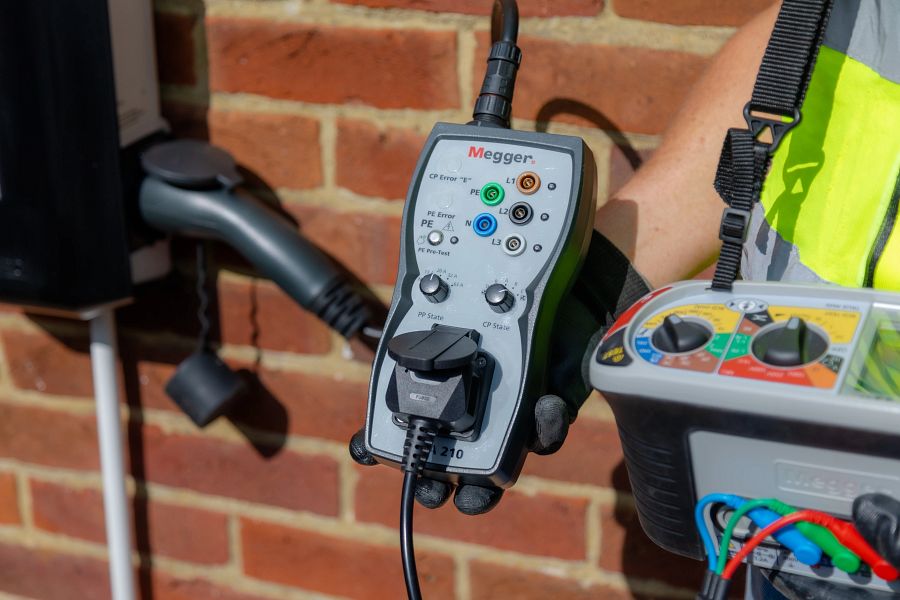

Die Megger EVCA210 sind kompakte, einfach zu verwendende Adapter, die alle Funktionen ausführen, die der Elektroinstallateur benötigt, um Modus-3-AC-Ladestationen für Elektrofahrzeuge vollständig zu prüfen.
Die EVCA210/EVCA210-UK/EVCA210-CH wurden speziell entwickelt, um die britischen, europäischen und andere internationale Verdrahtungsvorschriften und -normen zu erfüllen.
Sie können an allen ein- und dreiphasigen Ladestationen von Elektrofahrzeugen mit entsprechenden Steckverbindern verwendet werden.
Sie wurden entwickelt, um die Funktion und Sicherheit einer Ladestation zu prüfen.
Mit den Adaptern können Sie Prüfungen mit geeigneten Einzel- oder Multifunktions-Messgeräten an EV-Ladestationen gemäss IEC/EN 61851-1 und IEC/HD 60364-7-722 durchführen.
Ladestationen sollten im Rahmen der Erstinstallation geprüft und regelmässig überprüft werden.
Extech MA620 Stromzange 600A
Lieferumfang:
Extech MA620 komplett mit Prüfleitungen, Allzweck-Typ K Wulstdraht-Temperatursonde, 9V-Batterie und Tragetasche
600A True RMS Wechselspannungsmessgerät + NCV
AC-Strom, AC / DC Spannung, Widerstand, Frequenz, Kapazität, Temperatur, Duty Cycle, Diode und Kontinuität
Integrierter Berührungsloser Spannungsdetektor mit LED-Alarm
(40mm) Backengröße für Leiter bis 500MCM
6000 Zähler, hintergrundbeleuchtete LCD-Anzeige
Relative Mode für Kapazitäts-Nullpunkt und Offset-Einstellung
Data Hold, MIN / MAX und Auto Power Off
Fluke 714B Thermoelementkalibrator
Lieferumfang:
Fluke 714B
Magnetische Aufhängevorrichtung
Batterien
Handbuch
Werkskalibrierschein
Messleitungen
Der 714B kann (17) unterschiedliche Thermoelementtypen und Millivoltspannungen messen und simulieren.
Messen von 4-20-mA-Signalen bei gleichzeitiger Simulation eines Temperatursignals
Aufhängevorrichtung im Lieferumfang enthalten
konfigurierbare Geräteeinstellungen von 0 % und 100 % zur schnellen Prüfung der 25-%-Linearität
lineare Rampe und automatische Rampenfunktion in 25-%-Schritten anhand der 0-%- und 100-%-Einstellung
zwei Eingänge und Anzeige mit Hintergrundbeleuchtung zum mühelosen Ablesen der Messdaten
Beim Einschalten werden automatisch die zuletzt verwendeten Einstellungen aufgerufen, damit Testreihen bequem fortgesetzt werden können.
Spezifikationen für Kalibrierintervalle von 1 und 2 Jahren und Werks-Kalibrierzertifikat im Lieferumfang
Allgemeine technische Daten
Maximal zulässige angelegte Spannung zwischen beliebigem Anschluss und Masse oder zwischen zwei Anschlüssen
30 V
Betriebstemperatur
-10 °C bis 50 °C
Temperatur bei Lagerung
-30 °C bis 60 °C
Max. Höhenlage bei Betrieb
2.000 Meter
Max. Höhenlage bei Lagerung
12.000 Meter
Relative Feuchte(Betrieb bei % r. F., nichtkondensierend)
Nicht kondensierend
90 % (10 °C bis 30 °C)
75 % (30 °C bis 40 °C)
45 % (40 °C bis 50 °C)
(nicht kondensierend)
Anforderungen an die Schwingungsfestigkeit
MIL-T-28800E, Klasse 2
Fallversuchhöhe
1 Meter
IP-Schutzklasse
IEC 60529: IP52
ElektromagnetischeUmgebung
IEC 61326-1: Tragbare Geräte
Sicherheit
IEC 61010-1, max. 30 Vgegen Erde, Verschmutzungsgrad 2
Stromversorgung
4x 1,5-V-Batterie, Typ AA (LR6)
Abmessungen (H x B x T)
52,5 mm x 84 mm x 188,5 mm
Gewicht
515 g
mA-Messung, Gleichstrom
Auflösung
0 – 24 mA
Bereich
0,001 mA
Genauigkeit(% des Messwertes+ Zählwerte)
0,010 % + 2 μA
Temperaturkoeffizient
±(0,002 % des Messwertes + 0,002 % des Bereichsendwertes) /°C ( <18 °C oder >28 °C)
Millivoltmessung und -quelle
Auflösung
-10 mV bis 75 mV
Bereich
0,01 mV
Genauigkeit(% des Messwertes+ Zählwerte)
0,015% + 10 μA
Temperaturkoeffizient
±(0,002 % des Messwertes + 0,002 % des Bereichsendwertes) /°C ( <18 °C oder >28 °C)
Thermoelementeingang und -ausgang
TC Typ
Bereich (°C)
Messen (°C)
Quelle (°C)
1 Jahr
2 Jahre
1 Jahr
2 Jahre
E
-250 bis 200 °C
1.3
2
0.6
0.9
-200 bis -100 °C
0.5
0.8
0.3
0.4
-100 bis 600 °C
0.3
0.4
0.3
0.4
600 bis 1000 °C
0.4
0.6
0.2
0.3
N
-200 bis -100 °C
1
1.5
0.6
0.9
-100 bis 900 °C
0.5
0.8
0.5
0.8
900 bis 1300 °C
0.6
0.9
0.3
0.4
J
-210 bis -100 °C
0.6
0.9
0.3
0.4
-100 bis 800 °C
0.3
0.4
0.2
0.3
800 bis 1200 °C
0.5
0.8
0.3
0.3
K
-200 bis -100 °C
0.7
1
0.4
0.6
-100 bis 400 °C
0.3
0.4
0.3
0.4
400 bis 1200 °C
0.5
0.8
0.3
0.4
1200 bis 1372 °C
0.7
1
0.3
0.4
T
-250 bis -200 °C
1.7
2.5
0.9
1.4
-200 bis 0 °C
0.6
0.9
0.4
0.6
0 bis 400 °C
0.3
0.4
0.3
0.4
B
600 bis 800 °C
1.3
2
1
1.5
800 bis 1000 °C
1
1.5
0.8
1.2
1000 bis 1820 °C
0.9
1.3
0.8
1.2
R
-20 bis 0 °C
2.3
2.8
1.2
1.8
0 bis 100 °C
1.5
2.2
1.1
1.7
100 bis 1767 °C
1
1.5
0.9
1.4
S
-20 bis 0 °C
2.3
2.8
1.2
1.8
0 bis 200 °C
1.5
2.1
1.1
1.7
200 bis 1400 °C
0.9
1.4
0.9
1.4
1400 bis 1767 °C
1.1
1.7
1
1.5
C
0 bis 800 °C
0.6
0.9
0.6
0.9
800 bis 1200 °C
0.8
1.2
0.7
1
1200 bis 1800 °C
1.1
1.6
0.9
1.4
1800 bis 2316 °C
2
3
1.3
2
L
-200 bis -100 °C
0.6
0.9
0.3
0.4
-100 bis 800 °C
0.3
0.4
0.2
0.3
800 bis 900 °C
0.5
0.8
0.2
0.3
U
-200 bis 0 °C
0.6
0.9
0.4
0.6
0 bis 600 °C
0.3
0.4
0.3
0.4
BP
0 bis 1000 °C
1
1.5
0.4
0.6
1000 bis 2000 °C
1.6
2.4
0.6
0.9
2000 bis 2500 °C
2
3
0.8
1.2
XK
-200 bis 300 °C
0.2
0.3
0.2
0.5
300 bis 800 °C
0.4
0.6
0.3
0.6
G
100 bis 300 °C
1.6
2.4
1.2
1.8
300 bis 1500 °C
1
1.5
1
1.5
1500 bis 2320 °C
2
3
1.6
2.4
D
0 bis 300 °C
1.6
2.4
1.2
1.8
300 bis 1500 °C
1
1.5
1
1.5
1500 bis 2315 °C
2
3
1.6
2.4
P
0 bis 1000 °C
1.6
2.4
0.6
0.9
1000 bis 1395 °C
2
3
0.8
1.2
M
-50 bis 100 °C
1
1.5
0.4
0.6
100 bis 1000 °C
1.6
2.4
0.6
0.9
1000 bis 1410 °C
2
3
0.8
1.2
Fluke 1664 FC Multifunktions-Installationstester FLK-1664FC und Megger EVCA210
Lieferumfang:
1664 FC mit Kalibrierzertifikat
Megger EVCA210
6 AA-Batterien (IEC LR6)
C1600 Hartschalenkoffer
Zero-Adapter
Robuste Netzmessleitung
STD-Standard-Messleitungssatz
Gepolsterter Trage- und Hüftgurt
Kurzanleitung
TP165X Tastkopf mit Auslösetaste und Messleitungen
Beha Amprobe EV-520:Erhalten Sie Zugriff auf den Ladeausgang, um Sicherheits- und Funktionsprüfungen durchzuführen, indem Sie das Vorhandensein eines Elektrofahrzeugs simulieren. Die Prüfadapter-Sets der EV-500 Serie wurden entwickelt, um die Funktion und Sicherheit von Ladestationen mit Ladebetriebsart 3 für das AC-Laden zu prüfen. Das Prüfadapter-Set ermöglicht Ihnen Prüfungen mit geeigneten Messgeräten wie einem Installationstester (z. B. Serie ProInstall von Beha-Amprobe).
PE-Vorprüfung: Mit dieser Sicherheitsfunktion wird der Schutzleiter auf ein mögliches Vorhandensein einer gefährlicher Spannungen gegen Erde geprüft.
Status des Proximity-Pilot PP (Kabelsimulation): Zur Simulation unterschiedlicher Strombelastbarkeiten von Ladekabeln, wählbar über den Drehschalter PP-Status.
Status des Control-Pilot CP (Fahrzeugsimulation): Zur Simulation verschiedener Ladestatus, wählbar über den Drehschalter CP-Status.
Simulation CP-Fehler „E“
Simulation PE-Fehler (Erdungsfehler)
Geeignet für Elektrofahrzeug-Ladestationen der Ladebetriebsart 3
EV-Steckvorrichtung für Typ 2 und Typ 1
Messanschlüsse L1, L2, L3, N und PE zum Anschluss eines Prüfgeräts, z. B. einem Installationsmessgerät, zur Durchführung von Sicherheits- und Funktionsprüfungen.
Anschlüsse für den CP-Signalausgang zur Überprüfung der Kommunikation zwischen Adapter (=simuliertes Elektrofahrzeug) und Ladestation
Fluke 1664 FC verleiht Ihnen mehr Kompetenz, da Sie schnell und effektiv überprüfen können, ob elektrische Anlagen lokale Normen und Vorschriften einhalten, Geräte schützen können, die versehentlich mit zu prüfenden Systemen verbunden sind, und ganz einfach Prüfergebnisse per Smartphone teilen können.
Mit Autotest führen Sie die Prüfung von Leitungs- und Schleifenimpedanz, RCD-Auslösestrom und -Auslösezeit sowie Isolationsprüfungen mit einer einzigen Verbindung und durch einen einzigen Tastendruck durch.
Zusatzmodus mit hohem Prüfstrom für die Schleifenimpedanzmessung. Schnellere Ausgabe der Messergebnisse im Vergleich zur Schleifenimpedanzmessung ohne Auslösung der Fehlerstrom-Schutzeinrichtung (RCDs).
Z-max-Speicher für Schleifenprüfungen – leichte Evaluierung des höchsten Messwerts bei der Schleifenprüfung.
Einzigartiger Zero-Adapter für schnelle, stets zuverlässige und genaue Kompensation der Messleitungen und Netzmessleitung.
Schnelle Spannungsmessung (L-N, L-PE und N-PE) über die Netzleitung. Messeingänge müssen nicht gewechselt werden.
Messen Sie RCD-Auslösestrom und -Auslösezeit gleichzeitig (RCD-Typ AC und A).
Zwei Messungen gleichzeitig und Doppelanzeige PEFC oder PSC und Schleifenimpedanz werden gleichzeitig gemessen und parallel angezeigt, wodurch Sie Zeit einsparen.
Wählen Sie über Softkeys die erforderlichen Eingangsbuchsen aus – es ist nicht notwendig, Messleitungen zu wechseln.
Automatischer Start für Schleifen- und RCD-Prüfungen – die Prüfungen beginnen, sobald die Netzspannung stabil ist.
Erkennt erhöhte Spannungen gegen Erde ab 50 V und zeigt potenziell gefährliche Situationen an.
Wird mit den für höchste Sicherheit entwickelten SureGrip™ Messleitungen und Messklemmen geliefert, die dem Benutzer einen komfortablen, zuverlässigen Griff und konsistente Ergebnisse bieten.
Anhand der Position des Drehschalters ist klar zu erkennen, welche Funktion eingestellt ist. Dieser Schalter dient zur Auswahl sämtlicher Funktionen, ohne dass komplizierte mehrstufige Menüs nötig wären.
Dank des großen Displays mit Hintergrundbeleuchtung, eindeutigen Symbolen und besonders großem Betrachtungswinkel können die Messwerte gut und sicher abgelesen werden.
Anzeige der Prüfergebnisse von RCDs anhand von Gut/Schlecht-Indikatoren.
Strom für die Prüfung von Fehlerstrom-Schutzeinrichtungen (RCDs) variabel einstellbar für benutzerdefinierte Einstellungen.
Schleifen- und Leitungswiderstand mit mΩ-Auflösung.
Prüfen von gleichstromsensitiven RCDs (Typ B).
Erweiterter Speicher mit 3 Layern.
Verwendet Durchgangsprüfströme, um Motorwicklungen zu messen.
Übersteht einen Fall aus 1 Meter Höhe.
Kompakt, leicht (weniger als 1,3 kg), mit zusätzlichem gepolsterten Trageriemen, der Ihre Hände frei hält und so die ganztägige Messarbeit erleichtert.
Alle Marken sind Eigentum ihrer jeweiligen Inhaber. Smartphone, Wireless Service und Gebühren sind nicht im Lieferumfang enthalten. Die ersten 5 GB Speicherplatz sind kostenlos. Kompatibel mit iPhone 4s und höher mit iOS 8 oder höher, iPad (in einem iPhone-Frame auf dem iPad) und Galaxy S4, Nexus 5, HTC One mit Android™ 4.4.x oder höher. Apple und das Apple-Logo sind Marken von Apple Inc., die in den USA und weiteren Ländern registriert sind. App Store ist ein Dienstleistungszeichen von Apple Inc. Google Play ist eine Marke von Google Inc.
Wechselspannungsmessung
Bereich
500 V
Auflösung
0,1 V
Genauigkeit 45 bis 66 Hz
0,8 % + 3 Digits
Eingangsimpedanz
360 kΩ
Überlastschutz
660 V effektiv
Durchgangsprüfung (RLO)
Messbereich (Bereichsautomatik)
20 Ω/200 Ω/2.000 Ω
Auflösung
0,01 Ω/0,1 Ω/1 Ω
Leerlaufspannung
>4 V
Isolationswiderstandsmessung (RISO)
Prüfspannungen
50/100/250/500/1.000 V
Genauigkeit der Prüfspannung (bei Nennprüfstrom)
+ 10 %, -0 %
Prüfspannung
50 V 100 V 250 V 500 V 1.000 V
Isolationswiderstands-Messbereich
20 MΩ/50 MΩ 20 MΩ/100 MΩ 20 MΩ/200 MΩ 20 MΩ/200 MΩ/500 MΩ 20 MΩ/200 MΩ/1.000 MΩ
Auflösung
0,01 MΩ/0,1 MΩ 0,01 MΩ/0,1 MΩ 0,01 MΩ/0,1 MΩ 0,01 MΩ/0,1 MΩ/1 MΩ 0,01 MΩ/0,1 MΩ/1 MΩ
Prüfstrom
1 mA bei 50 kΩ 1 mA bei 100 kΩ 1 mA bei 250 kΩ 1 mA bei 500 kΩ 1 mA bei 1 MΩ
Schleifen- und Netzimpedanz (ZI)
Bereich
10 Ω/0,001 Ω/Hochstrom-mΩ-Modus
Auflösung
0,01 Ω/0,1 Ω/1 Ω
Voraussichtlicher Erdschlussstrom/Kurzschlussstrom, PSC-Test
Bereich
1.000 A/10 kA (50 kA)
Auflösung
1 A/0,1 kA
Berechnung
Voraussichtlicher Erdschlussstrom (PEFC) oder voraussichtlicher Kurzschlussstrom (PSC) wird mittels Division der gemessenen Netzspannung durch die gemessene Schleifenimpedanz (L-PE) bzw. Netzimpedanz (L-N) ermittelt.
RCD-Prüfung folgender Typen
Typ des RCD
AC¹ G²,S³
Modell 1664
A, AC, B ="5", S
Anmerkungen
¹Reagiert auf Wechselstrom ²Allgemein, keine Verzögerung ³Zeitverzögerung ="4"Reagiert auf Impulssignal ="5"Reagiert auf geglättetes Gleichstromsignal
Auslösezeitmessung (ΔT)
Aktuelle Einstellungen¹
10/30/100/300/500/1.000 mA – VAR 10/30/100 mA
Multiplikator
x ½, x 1 x 5
Messbereich
RCD-Typ G
310 ms 50 ms
RCD-Typ S
510 ms 160 ms
Anmerkungen
¹1.000-mA--Typ nur Wechselstrom 700-mA-Maximum-Typ A im VAR-Modus VAR-Modus für Typ B nicht verfügbar.
RCD-Auslösestrommessung, Rampenverfahren (IΔN)
Strombereich
30 % bis 110 % des Nennstroms des RCD¹
Stufengröße
10 % von IΔN²
Verweilzeit
Typ G
300 ms/Stufe
Typ S
500 ms/Stufe
Messgenauigkeit
±5 %
Spezifizierte Auslösestrombereiche (EN 61008-1)
50 % bis 100 % für Typ AC 35 % bis 140 % für Typ A (>10 mA) 35 % bis 200 % für Typ A (≤10 mA) 50 % bis 200 % für Typ B ²5 % für Typ B
Anmerkungen
¹30 % bis 150 % für Typ A IΔN > 10 mA 30 % bis 210 % für Typ A IΔN = 10 mA 20 % bis 210 % für Typ B
Erdwiderstandsprüfung (RE)
Bereich
200 Ω/2000 Ω
Auflösung
0,1 Ω/1 Ω
Frequenz
128 Hz
Ausgangsspannung
25 V
Drehfeldrichtungsanzeige
Symbol
Drehfeldrichtungsanzeiger ist aktiv.
Allgemeine technische Daten
Größe (L x B x H)
10 x 25 x 12,5 cm
Gewicht (inkl. Batterien)
1,3 kg
Batterieausführung, Batterieanzahl
Typ AA, 6 Batterien
Schutzart gemäß DIN EN 60529
IP 40
Sicherheit
Gemäß EN61010-1 Ausg. 2.0 (2001-02), UL61010, ANSI/ISA –s82.02.01 2000 und CAN/CSA c22.2 Nr. 1010 2. Ausgabe
Überspannungskategorien
CAT III 500 V, CAT IV 300 V
Relevante Normen
EN 61557-1 bis EN 61557-7 2. Ausgabe und EN 61557-10 2. Ausgabe
OWON HDS1021M-N Hand Oszilloskope & Multimeter
Das Digital Multimeter und Speicher Oszilloskop HDS1021M-N bietet hochwertige, zuverlässige Messtechnik zu einem einzigartigen Preis-Leistungsverhältnis.
Das HDS1021M-N ist ein 1-Kanal Hand digital Speicher Oszi und Multimeter mit 20MHz bandbreite, 100MS/s sample rate und 3,7" (640x480 Pixel) Farb TFT-LCD Display.Lieferumfang:
- HDS1021M-N
- 1 DSO Tastkopf
- Multimeter Messleitung
- USB Kabel
- Software CD
- Netzkabel
- Bedienungsanleitung englisch
- Akku (6 Stunden Betriebszeit)
- Soft bag Tasche
1. 2-in-1-Station
Oszilloskop + 3 3/4 Digits Multimeter + FFT Spektrumanalysator.
2. Automatische Skalierungsfunktion
Während sich das Oszilloskop im automatischen Skalen-Status befindet, wechselt es je nach Typ, Amplitude und Frequenz des Eingangssignals in den spezifischen Triggermodus, die vertikale Skala und die Zeitbasis-Skala.
3. Triggerempfindlichkeit einstellbar
Original einstellbare Triggerempfindlichkeit, filtert das Overlay-Rauschen stark und triggert das Signal unter Geräuschbedingungen stabil.
Fluke TruTest™ FLK-TRUTEST-LITE Software Datenverwaltungs- und Berichtsoftware
Die benutzerfreundliche Datenverwaltungslösung Die Fluke TruTest™ -Software wurde entwickelt, um den Aufwand zu verringern, der mit der herkömmlichen Verwaltung und Berichterstellung von Daten für elektrische Systeme verbunden ist. Unabhängig davon, ob Sie Geräte in einem Büro testen, Reparaturen in einer Werkstatt überprüfen oder jährliche Prüfungen durchführen, ist eine ordnungsgemäße Datenverwaltung für die Erstellung leicht verständlicher Berichte für Kunden von entscheidender Bedeutung.
Die TruTest ™ -Software ist mit einer wachsenden Liste von Prüf- und Messgeräten von Fluke und Beha-Amprobe kompatibel und ermöglicht es Ihnen, Messergebnisse schnell und einfach direkt von Ihrem Prüfgerät aus zu importieren, von Messgeräten übertragene Dateien zu verwalten oder Daten bei Bedarf manuell einzugeben.
Mit einer optimierten Benutzeroberfläche und einem intuitiven Arbeitsablauf können Messdaten einfach in druckbare Prüfprotokolle und Berichte mit Ihrem Firmenlogo und Ihrer elektronischen Unterschrift übernommen werden.
Einfache Verwaltung von Messdaten
Schnelle Erstellung von Prüfprotokollen und Prüfberichten
Kostenlose Updates für 5 Jahre nach der Installation
Einfache Datenerfassung und Datenbankübertragungen
Ermöglicht manuelle Dateneingabe
Intuitive Benutzeroberfläche
Schnelle und einfache Bedienung
Kompatibilität:
TruTest™ ist mit einer wachsenden Liste an Fluke und Beha-Amprobe Prüf- und Messgeräten kompatibel, darunter folgenden Gerätetester:
Fluke 6500
Fluke 6500-2
Beha-Amprobe GT-600
Beha-Amprobe GT-650
Beha-Amprobe GT-800
Beha-Amprobe GT-900
Fluke 1653
Fluke 1653B
Fluke 1654B
Fluke 1662
Fluke 1663
Fluke 1664 FC
Beha-Amprobe ProInstall-100 + ProInstall-200
