Fluke 6500-2 + Trutest Software Gerätetester DIN VDE 0701/0702 DGUV V3 Tester

Fluke 6500 Messspitzen für Kompensationsmessleitung 2mm schwarz + rot

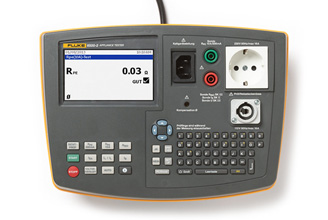

Fluke 6500-2 tragbarer Gerätetester neue Version   Lieferumfang: Tragbarer Gerätetester Fluke 6500-2 mit Kalibrierzertifikat Kurzanleitung Tragetasche aus Hartplastik Messleitung Prüfspitze Krokodilklemme Netzkabel USB-Stick USB-Kabel Führen Sie mehr Tests pro Tag durch Der Gerätetester Fluke 6500-2 zeichnet sich durch geringes Gewicht, geringe Größe, Eintastenbedienung und verbesserte Automatiktests aus. So können Sie die Anzahl der Tests an ortsveränderlichen Geräten pro Tag steigern.  Mit dem Gerätetester 6500-2 können Messungen ohne Qualitätsverlust bei den Ergebnissen schneller durchgeführt werden. Schnelle Eintastenbedienung Jede der voreingestellten Testroutinen wird durch Druck einer einzigen Taste abgerufen. Das ist viel einfacher als eine Bedienung über Menüs oder die Auswahl mehrerer Funktionen und ermöglicht eine schnellere und effizientere Arbeitsweise. Das Modell 6500-2 ist zusätzlich mit benutzerdefinierten Testroutinen und einer alphanumerischen Tastatur für schnelle Dateneingaben ausgestattet. Geringes Gewicht ... Der tragbare Gerätetester 6500-2 ist äußerst kompakt und kann bei Arbeiten vor Ort leicht mitgeführt werden. Der beiliegende stabile Hartschalenkoffer schützt das Gerät während des Transports und bietet darüber hinaus Platz für Zubehör und andere Geräte. Robust Dieser tragbare Gerätetester ist – wie alle Geräte von Fluke – robust und für den Einsatz vor Ort ausgelegt. Mit einem tragbaren Gerätetester von Fluke verfügen Sie über eine universelle Lösung mit allen Funktionen zum Testen tragbarer Geräte.   Schnellere und einfachere Messungen nach VDE 0701/0702 an ortsveränderlichen Geräten Eintastenbedienung: jede Testfunktion wird über eine spezielle Taste gestartet Voreingestellte Werte für Gut/Schlecht ermöglichen Zeitersparnis Großes Display mit Hintergrundbeleuchtung zum einfachen Ablesen Einzelnetzsteckdose für den Geräteanschluss Separate IEC-Steckdose zum einfachen Prüfen von Kaltgeräteleitungen Abnehmbare Messleitungen für schnellen Austausch vor Ort Integrierter Tragegriff USB-Port für Datenübertragung Integrierter Tastatur für schnelle Dateneingabe Speicherung von Messdaten auf USB-Speichermedien und Übertragung an einen PC Großes Grafikdisplay mit Hintergrundbeleuchtung Voreingestellte Automatik-Testsequenzen für erhöhte Benutzerfreundlichkeit Schnellere Dateneingabe durch integrierte Codes für Standort, Messpunkt und Beschreibung Speicherprüffunktion für mehr Kontrolle vor Ort USB-Port für Datenübertragung   Technische Daten Spezifikationen Die Genauigkeitsangabe für den Anzeigebereich ist definiert als ± (% vom Messwert + Digits) bei 23 °C ± 5 °C, ≤ 75 % rel. Zwischen 0 °C und 18 °C sowie zwischen 28 °C und 40 °C, können sich die Ungenauigkeitswerte pro °C um 0,1 x (Angabe Ungenauigkeit) verschlechtern. Die Genauigkeiten für die Messbereiche sind entsprechend den Normen EN61557-1: 1997, EN61557-2: 1997, EN61557‑4: 1997, EN61557-6: 1997, DIN VDE0404-2 spezifiziert. Einschaltprüfung Die Prüfung zeigt verwechselte Leiter und fehlende Schutzleiter an und misst die Netzspannung und Netzfrequenz. Anzeigebereich 90 V bis 264 V Ungenauigkeit bei 50 Hz ± (2% + 3 Zählwerte) Auflösung 0,1 V Eingangsimpedanz > 1 MΩ // 2,2 nF Maximale Netzeingangsspannung 264 V Erdungsprüfung (R pe) Anzeigebereich 0 bis 19,99 Ω Ungenauigkeit (nach Leiterprüfung-Nullabgleich) ± (2,5% + 4 Zählwerte) Auflösung 0,01 Ω Prüfstrom 200 mA AC -0 % +40 % an 1,99 Ω 25 A AC ± 20 % an 25 mΩ bei 230 V Leerlaufspannung > 4 V, < 24 V (AC) Messleitungskompensation Max. bis 1,99 Ω Isolationsprüfung (R iso) Anzeigebereich 0 bis 299 MΩ Ungenauigkeit ± (5 % + 2 Digits) von 0,1 bis 300 MΩ Auflösung 0,01 MΩ (0 bis 19,99 MΩ) 0,1 MΩ (20 bis 199,9 MΩ) 1 MΩ (200 bis 299 MΩ) Prüfspannung 500 V DC -0% 25% bei 500 kΩ Last oder 250 V DC -0 % +25 % bei 250 kΩ Last Prüfstrom > 1 mA bei 500 kΩ Last, < 15 mA bei 0 Ω Automatische Entladungszeit < 0,5 s für 1 μF Max. Kapazitive Last Betriebsfähig bis zu 1 µF Messung des Berührungsstroms (IB) Anzeigebereich 0 bis 1,99 mA AC Ungenauigkeit ± (4% + 2 Zählwerte) Auflösung 0,01 mA Interner Widerstand (per Sonde) 2 kΩ Messverfahren Sonde* Messung des Ersatzableitstroms (IEA) Anzeigebereich 0 bis 19,99 mA AC Ungenauigkeit ± (2,5% + 3 Zählwerte) Auflösung 0,01 mA Prüfspannung 100 V AC ± 20 % Last-/Differenzstrommessung: Laststrom Anzeigebereich 0 A bis 16 A Ungenauigkeit ± (4% + 2 Zählwerte) Auflösung 0,1 A* Last-/Differenzstrommessung: Leistung Anzeigebereich 230 V Netzspannung 0,0 VA bis 3,7 kVA Ungenauigkeit ± (5 % + 3 Zählwerte) Auflösung 1 VA (0 bis 999 VA), 0,1 kVA (>1,0 kVA) Last-/Differenzstrommessung: Schutzleiterstrom Anzeigebereich 0 bis 19,99 mA Ungenauigkeit ± (4% + 4 Zählwerte) Auflösung 0,01 mA* PELV-Test Ungenauigkeit bei 50 Hz ± (2% + 3 Zählwerte) Überlastungsschutz 300 V effektiv Schwellwert für Warnung 25 V effektiv FI-Prüfung: Auslösestrom Betriebsfehler ±10 % Nennwert 30 mA Ungenauigkeit ±5 % FI-Prüfung: Auslösezeit Normforderung 61557 Teil 6; Toleranz des Nennprüfstroms 0 % bis +10 % Betriebsfehler ±10 % Typ des RCD AC Netzspannung 30 mA Anzeigebereich 310 ms Auflösung 0,1 ms Ungenauigkeit 3 ms Maximalwerte Auslösezeit bei 100 % (30 mA) 300 ms Maximalwerte Auslösezeit bei 500 % (150 mA) 40 ms *Der Prüfling wird während der Prüfung mit Netzspannung versorgt.   Umgebungsdaten Betriebstemperatur 0 bis 40 °C Relative Luftfeuchtigkeit Nicht kondensierend < 10 °C 95 % von 10 bis 30 °C 75 % von 30 bis 40 °C   Sicherheitsbestimmungen Sicherheitsspezifikation Erfüllt EN61010-1 3. Ausgabe CAT II, 300 V, Verschmutzungsgrad 2 DIN VDE0404-1 und DIN VDE0404-2 DIN VDE 0413/EN 61557 Teile 1, 2, 4, 6, 10 CAT II, 300 V, Verschmutzungsgrad 2   Mechanische & allgemeine Daten Abmessungen 200 mm (L) x 275 mm (B) x 114 mm (H) Gewicht 3,13 kg Stromversorgung 230 V +10 % -15 %, 50 Hz ±2 Hz oder (nur bei 6500-2: 110 V +10 % -15 %, 50 Hz ±2 Hz) Leistungsaufnahme (Tester) 13 W typisch (Leerlauf) max. 60 W während 25 A Leiterprüfung Bei Lagerung Temperatur -10 bis 60 °C Korrosion 70 °C bei 95 % relativer Luftfeuchte für max. 5 Tage Höhe über NN bei Betrieb 0 bis 2000 m Abdichtung IP-40 (Gehäuse), IP-20 (Steckverbinder) EMV Erfüllt EN 61326-1, tragbar EMI-Festigkeit 3 V/m

Fluke 6500-2 DE FTT KIT 2 Gerätetester incl. TruTest™ ADV Software, DGUV V3 0701/0702   Fluke 6500-2 DE KIT enthält: 6500-2 Gerätetester EXTL-100 Verlängerungsadapter Barcodeleser/Scanner Fluke TruTest™ Software Advanced Version Barcodeaufkleber mit Nummern 1-1000 500 Stück Geräteaufkleber für Gutbewertung     Fluke Trutest Software einfache Verwaltung der Messdaten schnelle Erstellung von Prüfprotokollen und Berichten kostenlose Updates für 5 Jahre nach der Installation einfache Datenerfassung und Übertragung in Datenbanken intuitive Bedienung   Führen Sie mehr Tests pro Tag durch Der Gerätetester Fluke 6500-2 zeichnet sich durch geringes Gewicht, geringe Größe, Eintastenbedienung und verbesserte Automatiktests aus. So können Sie die Anzahl der Tests an ortsveränderlichen Geräten pro Tag steigern.  Mit dem Gerätetester 6500-2 können Messungen ohne Qualitätsverlust bei den Ergebnissen schneller durchgeführt werden. Schnelle Eintastenbedienung Jede der voreingestellten Testroutinen wird durch Druck einer einzigen Taste abgerufen. Das ist viel einfacher als eine Bedienung über Menüs oder die Auswahl mehrerer Funktionen und ermöglicht eine schnellere und effizientere Arbeitsweise. Das Modell 6500-2 ist zusätzlich mit benutzerdefinierten Testroutinen und einer alphanumerischen Tastatur für schnelle Dateneingaben ausgestattet. Geringes Gewicht ... Der tragbare Gerätetester 6500-2 ist äußerst kompakt und kann bei Arbeiten vor Ort leicht mitgeführt werden. Der beiliegende stabile Hartschalenkoffer schützt das Gerät während des Transports und bietet darüber hinaus Platz für Zubehör und andere Geräte. Robust Dieser tragbare Gerätetester ist – wie alle Geräte von Fluke – robust und für den Einsatz vor Ort ausgelegt. Mit einem tragbaren Gerätetester von Fluke verfügen Sie über eine universelle Lösung mit allen Funktionen zum Testen tragbarer Geräte.   Schnellere und einfachere Messungen nach VDE 0701/0702 an ortsveränderlichen Geräten Eintastenbedienung: jede Testfunktion wird über eine spezielle Taste gestartet Voreingestellte Werte für Gut/Schlecht ermöglichen Zeitersparnis Großes Display mit Hintergrundbeleuchtung zum einfachen Ablesen Einzelnetzsteckdose für den Geräteanschluss Separate IEC-Steckdose zum einfachen Prüfen von Kaltgeräteleitungen Abnehmbare Messleitungen für schnellen Austausch vor Ort Integrierter Tragegriff USB-Port für Datenübertragung Integrierter Tastatur für schnelle Dateneingabe Speicherung von Messdaten auf USB-Speichermedien und Übertragung an einen PC Großes Grafikdisplay mit Hintergrundbeleuchtung Voreingestellte Automatik-Testsequenzen für erhöhte Benutzerfreundlichkeit Schnellere Dateneingabe durch integrierte Codes für Standort, Messpunkt und Beschreibung Speicherprüffunktion für mehr Kontrolle vor Ort USB-Port für Datenübertragung Technische Daten Spezifikationen Die Genauigkeitsangabe für den Anzeigebereich ist definiert als ± (% vom Messwert + Digits) bei 23 °C ± 5 °C, ≤ 75 % rel. Zwischen 0 °C und 18 °C sowie zwischen 28 °C und 40 °C, können sich die Ungenauigkeitswerte pro °C um 0,1 x (Angabe Ungenauigkeit) verschlechtern. Die Genauigkeiten für die Messbereiche sind entsprechend den Normen EN61557-1: 1997, EN61557-2: 1997, EN61557‑4: 1997, EN61557-6: 1997, DIN VDE0404-2 spezifiziert. Einschaltprüfung Die Prüfung zeigt verwechselte Leiter und fehlende Schutzleiter an und misst die Netzspannung und Netzfrequenz. Anzeigebereich 90 V bis 264 V Ungenauigkeit bei 50 Hz ± (2% + 3 Zählwerte) Auflösung 0,1 V Eingangsimpedanz > 1 MΩ // 2,2 nF Maximale Netzeingangsspannung 264 V Erdungsprüfung (R pe) Anzeigebereich 0 bis 19,99 Ω Ungenauigkeit (nach Leiterprüfung-Nullabgleich) ± (2,5% + 4 Zählwerte) Auflösung 0,01 Ω Prüfstrom 200 mA AC -0 % +40 % an 1,99 Ω 25 A AC ± 20 % an 25 mΩ bei 230 V Leerlaufspannung > 4 V, < 24 V (AC) Messleitungskompensation Max. bis 1,99 Ω Isolationsprüfung (R iso) Anzeigebereich 0 bis 299 MΩ Ungenauigkeit ± (5 % + 2 Digits) von 0,1 bis 300 MΩ Auflösung 0,01 MΩ (0 bis 19,99 MΩ) 0,1 MΩ (20 bis 199,9 MΩ) 1 MΩ (200 bis 299 MΩ) Prüfspannung 500 V DC -0% 25% bei 500 kΩ Last oder 250 V DC -0 % +25 % bei 250 kΩ Last Prüfstrom > 1 mA bei 500 kΩ Last, < 15 mA bei 0 Ω Automatische Entladungszeit < 0,5 s für 1 μF Max. Kapazitive Last Betriebsfähig bis zu 1 µF Messung des Berührungsstroms (IB) Anzeigebereich 0 bis 1,99 mA AC Ungenauigkeit ± (4% + 2 Zählwerte) Auflösung 0,01 mA Interner Widerstand (per Sonde) 2 kΩ Messverfahren Sonde* Messung des Ersatzableitstroms (IEA) Anzeigebereich 0 bis 19,99 mA AC Ungenauigkeit ± (2,5% + 3 Zählwerte) Auflösung 0,01 mA Prüfspannung 100 V AC ± 20 % Last-/Differenzstrommessung: Laststrom Anzeigebereich 0 A bis 16 A Ungenauigkeit ± (4% + 2 Zählwerte) Auflösung 0,1 A* Last-/Differenzstrommessung: Leistung Anzeigebereich 230 V Netzspannung 0,0 VA bis 3,7 kVA Ungenauigkeit ± (5 % + 3 Zählwerte) Auflösung 1 VA (0 bis 999 VA), 0,1 kVA (>1,0 kVA) Last-/Differenzstrommessung: Schutzleiterstrom Anzeigebereich 0 bis 19,99 mA Ungenauigkeit ± (4% + 4 Zählwerte) Auflösung 0,01 mA* PELV-Test Ungenauigkeit bei 50 Hz ± (2% + 3 Zählwerte) Überlastungsschutz 300 V effektiv Schwellwert für Warnung 25 V effektiv FI-Prüfung: Auslösestrom Betriebsfehler ±10 % Nennwert 30 mA Ungenauigkeit ±5 % FI-Prüfung: Auslösezeit Normforderung 61557 Teil 6; Toleranz des Nennprüfstroms 0 % bis +10 % Betriebsfehler ±10 % Typ des RCD AC Netzspannung 30 mA Anzeigebereich 310 ms Auflösung 0,1 ms Ungenauigkeit 3 ms Maximalwerte Auslösezeit bei 100 % (30 mA) 300 ms Maximalwerte Auslösezeit bei 500 % (150 mA) 40 ms *Der Prüfling wird während der Prüfung mit Netzspannung versorgt.   Umgebungsdaten Betriebstemperatur 0 bis 40 °C Relative Luftfeuchtigkeit Nicht kondensierend < 10 °C 95 % von 10 bis 30 °C 75 % von 30 bis 40 °C   Sicherheitsbestimmungen Sicherheitsspezifikation Erfüllt EN61010-1 3. Ausgabe CAT II, 300 V, Verschmutzungsgrad 2 DIN VDE0404-1 und DIN VDE0404-2 DIN VDE 0413/EN 61557 Teile 1, 2, 4, 6, 10 CAT II, 300 V, Verschmutzungsgrad 2   Mechanische & allgemeine Daten Abmessungen 200 mm (L) x 275 mm (B) x 114 mm (H) Gewicht 3,13 kg Stromversorgung 230 V +10 % -15 %, 50 Hz ±2 Hz oder (nur bei 6500-2: 110 V +10 % -15 %, 50 Hz ±2 Hz) Leistungsaufnahme (Tester) 13 W typisch (Leerlauf) max. 60 W während 25 A Leiterprüfung Bei Lagerung Temperatur -10 bis 60 °C Korrosion 70 °C bei 95 % relativer Luftfeuchte für max. 5 Tage Höhe über NN bei Betrieb 0 bis 2000 m Abdichtung IP-40 (Gehäuse), IP-20 (Steckverbinder) EMV Erfüllt EN 61326-1, tragbar EMI-Festigkeit 3 V/m

Fluke 6500 Messleitung Kompensationsmessleitung 4mm schwarz 2m

Fluke 6500-2 DE KIT tragbarer Gerätetester Lieferung ohne EXTL100 Adapter, dieser ist optional erhältlich Fluke 6500-2 DE KIT enthält:   6500-2 Gerätetester mit Kalibrierzertifikat Kurzanleitung · Tragetasche aus Hartplastik · Messleitung · Prüfspitze · Krokodilklemme · Netzkabel · USB-Stick · USB-Kabel. WiFi USB Barcodeleser Fluke PC Software 500 Stück Geräteaufkleber für Gutbewertung 1000 Stück APP 1000, Aufkleber mit Zahlen für Barcode-Anwendungen     Führen Sie mehr Tests pro Tag durch Der Gerätetester Fluke 6500-2 zeichnet sich durch geringes Gewicht, geringe Größe, Eintastenbedienung und verbesserte Automatiktests aus. So können Sie die Anzahl der Tests an ortsveränderlichen Geräten pro Tag steigern.  Mit dem Gerätetester 6500-2 können Messungen ohne Qualitätsverlust bei den Ergebnissen schneller durchgeführt werden. Schnelle Eintastenbedienung Jede der voreingestellten Testroutinen wird durch Druck einer einzigen Taste abgerufen. Das ist viel einfacher als eine Bedienung über Menüs oder die Auswahl mehrerer Funktionen und ermöglicht eine schnellere und effizientere Arbeitsweise. Das Modell 6500-2 ist zusätzlich mit benutzerdefinierten Testroutinen und einer alphanumerischen Tastatur für schnelle Dateneingaben ausgestattet. Geringes Gewicht ... Der tragbare Gerätetester 6500-2 ist äußerst kompakt und kann bei Arbeiten vor Ort leicht mitgeführt werden. Der beiliegende stabile Hartschalenkoffer schützt das Gerät während des Transports und bietet darüber hinaus Platz für Zubehör und andere Geräte. Robust Dieser tragbare Gerätetester ist – wie alle Geräte von Fluke – robust und für den Einsatz vor Ort ausgelegt. Mit einem tragbaren Gerätetester von Fluke verfügen Sie über eine universelle Lösung mit allen Funktionen zum Testen tragbarer Geräte.   Schnellere und einfachere Messungen nach VDE 0701/0702 an ortsveränderlichen Geräten Eintastenbedienung: jede Testfunktion wird über eine spezielle Taste gestartet Voreingestellte Werte für Gut/Schlecht ermöglichen Zeitersparnis Großes Display mit Hintergrundbeleuchtung zum einfachen Ablesen Einzelnetzsteckdose für den Geräteanschluss Separate IEC-Steckdose zum einfachen Prüfen von Kaltgeräteleitungen Abnehmbare Messleitungen für schnellen Austausch vor Ort Integrierter Tragegriff USB-Port für Datenübertragung Integrierter Tastatur für schnelle Dateneingabe Speicherung von Messdaten auf USB-Speichermedien und Übertragung an einen PC Großes Grafikdisplay mit Hintergrundbeleuchtung Voreingestellte Automatik-Testsequenzen für erhöhte Benutzerfreundlichkeit Schnellere Dateneingabe durch integrierte Codes für Standort, Messpunkt und Beschreibung Speicherprüffunktion für mehr Kontrolle vor Ort USB-Port für Datenübertragung Technische Daten Spezifikationen Die Genauigkeitsangabe für den Anzeigebereich ist definiert als ± (% vom Messwert + Digits) bei 23 °C ± 5 °C, ≤ 75 % rel. Zwischen 0 °C und 18 °C sowie zwischen 28 °C und 40 °C, können sich die Ungenauigkeitswerte pro °C um 0,1 x (Angabe Ungenauigkeit) verschlechtern. Die Genauigkeiten für die Messbereiche sind entsprechend den Normen EN61557-1: 1997, EN61557-2: 1997, EN61557‑4: 1997, EN61557-6: 1997, DIN VDE0404-2 spezifiziert. Einschaltprüfung Die Prüfung zeigt verwechselte Leiter und fehlende Schutzleiter an und misst die Netzspannung und Netzfrequenz. Anzeigebereich 90 V bis 264 V Ungenauigkeit bei 50 Hz ± (2% + 3 Zählwerte) Auflösung 0,1 V Eingangsimpedanz > 1 MΩ // 2,2 nF Maximale Netzeingangsspannung 264 V Erdungsprüfung (R pe) Anzeigebereich 0 bis 19,99 Ω Ungenauigkeit (nach Leiterprüfung-Nullabgleich) ± (2,5% + 4 Zählwerte) Auflösung 0,01 Ω Prüfstrom 200 mA AC -0 % +40 % an 1,99 Ω 25 A AC ± 20 % an 25 mΩ bei 230 V Leerlaufspannung > 4 V, < 24 V (AC) Messleitungskompensation Max. bis 1,99 Ω Isolationsprüfung (R iso) Anzeigebereich 0 bis 299 MΩ Ungenauigkeit ± (5 % + 2 Digits) von 0,1 bis 300 MΩ Auflösung 0,01 MΩ (0 bis 19,99 MΩ) 0,1 MΩ (20 bis 199,9 MΩ) 1 MΩ (200 bis 299 MΩ) Prüfspannung 500 V DC -0% 25% bei 500 kΩ Last oder 250 V DC -0 % +25 % bei 250 kΩ Last Prüfstrom > 1 mA bei 500 kΩ Last, < 15 mA bei 0 Ω Automatische Entladungszeit < 0,5 s für 1 μF Max. Kapazitive Last Betriebsfähig bis zu 1 µF Messung des Berührungsstroms (IB) Anzeigebereich 0 bis 1,99 mA AC Ungenauigkeit ± (4% + 2 Zählwerte) Auflösung 0,01 mA Interner Widerstand (per Sonde) 2 kΩ Messverfahren Sonde* Messung des Ersatzableitstroms (IEA) Anzeigebereich 0 bis 19,99 mA AC Ungenauigkeit ± (2,5% + 3 Zählwerte) Auflösung 0,01 mA Prüfspannung 100 V AC ± 20 % Last-/Differenzstrommessung: Laststrom Anzeigebereich 0 A bis 16 A Ungenauigkeit ± (4% + 2 Zählwerte) Auflösung 0,1 A* Last-/Differenzstrommessung: Leistung Anzeigebereich 230 V Netzspannung 0,0 VA bis 3,7 kVA Ungenauigkeit ± (5 % + 3 Zählwerte) Auflösung 1 VA (0 bis 999 VA), 0,1 kVA (>1,0 kVA) Last-/Differenzstrommessung: Schutzleiterstrom Anzeigebereich 0 bis 19,99 mA Ungenauigkeit ± (4% + 4 Zählwerte) Auflösung 0,01 mA* PELV-Test Ungenauigkeit bei 50 Hz ± (2% + 3 Zählwerte) Überlastungsschutz 300 V effektiv Schwellwert für Warnung 25 V effektiv FI-Prüfung: Auslösestrom Betriebsfehler ±10 % Nennwert 30 mA Ungenauigkeit ±5 % FI-Prüfung: Auslösezeit Normforderung 61557 Teil 6; Toleranz des Nennprüfstroms 0 % bis +10 % Betriebsfehler ±10 % Typ des RCD AC Netzspannung 30 mA Anzeigebereich 310 ms Auflösung 0,1 ms Ungenauigkeit 3 ms Maximalwerte Auslösezeit bei 100 % (30 mA) 300 ms Maximalwerte Auslösezeit bei 500 % (150 mA) 40 ms *Der Prüfling wird während der Prüfung mit Netzspannung versorgt.   Umgebungsdaten Betriebstemperatur 0 bis 40 °C Relative Luftfeuchtigkeit Nicht kondensierend < 10 °C 95 % von 10 bis 30 °C 75 % von 30 bis 40 °C   Sicherheitsbestimmungen Sicherheitsspezifikation Erfüllt EN61010-1 3. Ausgabe CAT II, 300 V, Verschmutzungsgrad 2 DIN VDE0404-1 und DIN VDE0404-2 DIN VDE 0413/EN 61557 Teile 1, 2, 4, 6, 10 CAT II, 300 V, Verschmutzungsgrad 2   Mechanische & allgemeine Daten Abmessungen 200 mm (L) x 275 mm (B) x 114 mm (H) Gewicht 3,13 kg Stromversorgung 230 V +10 % -15 %, 50 Hz ±2 Hz oder (nur bei 6500-2: 110 V +10 % -15 %, 50 Hz ±2 Hz) Leistungsaufnahme (Tester) 13 W typisch (Leerlauf) max. 60 W während 25 A Leiterprüfung Bei Lagerung Temperatur -10 bis 60 °C Korrosion 70 °C bei 95 % relativer Luftfeuchte für max. 5 Tage Höhe über NN bei Betrieb 0 bis 2000 m Abdichtung IP-40 (Gehäuse), IP-20 (Steckverbinder) EMV Erfüllt EN 61326-1, tragbar EMI-Festigkeit 3 V/m

Fluke 6200-2 Gerätetester DGUV3 DEMO/Ausstellungsgerät     Lieferumfang: Tragbarer Gerätetester Fluke 6200-2 Benutzerhandbuch auf CD Kurzanleitung Tragetasche aus Hartplastik Messleitung Prüfspitze Krokodilklemme Netzkabel   Einfachere Messungen an ortsveränderlichen Geräten mit Fluke Gerätetestern Eintastenbedienung: jede Testfunktion wird über eine spezielle Taste gestartet Voreingestellte Werte für Gut/Schlecht ermöglichen Zeitersparnis Großes Display mit Hintergrundbeleuchtung zum einfachen Ablesen Einzelnetzsteckdose für den Geräteanschluss Separate IEC-Steckdose zum einfachen Prüfen von Kaltgeräteleitungen Abnehmbare Messleitungen für schnellen Austausch vor Ort Integrierter Tragegriff USB-Port für Datenübertragung Führen Sie mehr Tests pro Tag durch Der Gerätetester Fluke 6200-2 zeichnet sich durch geringes Gewicht, geringe Größe, Eintastenbedienung und verbesserte Automatiktests aus. So können Sie die Anzahl der Tests an ortsveränderlichen Geräten pro Tag steigern.  Mit dem Gerätetester 6200-2 können Messungen schneller durchgeführt werden, ohne Ihre Sicherheit oder die des Kunden zu gefährden. Eintastenbedienung ... Jede der voreingestellten Testroutinen wird durch Druck einer einzigen Taste abgerufen. Das ist viel einfacher als eine Bedienung über Menüs oder die Auswahl mehrerer Funktionen und ermöglicht eine schnellere und effizientere Arbeitsweise. Geringes Gewicht ... Mit einem Gewicht von 3 kg ist der tragbare Gerätetester 6200-2 äußerst kompakt und kann bei Arbeiten vor Ort leicht mitgeführt werden. Der beiliegende stabile Hartschalenkoffer schützt das Gerät während des Transports und bietet darüber hinaus Platz für Zubehör und andere Geräte. Geringe Größe ... Dieser tragbare Gerätetester ist – wie alle Geräte von Fluke – robust und für den Einsatz vor Ort ausgelegt. Mit einem tragbaren Gerätetester von Fluke verfügen Sie über eine universelle Lösung mit allen Funktionen zum Testen tragbarer Geräte.   Technische Daten Spezifikationen Die Ungenauigkeitsangabe für den Anzeigebereich ist definiert als ±(% vom Messwert + Digits) bei 23 °C ±5 °C, ≤ 75 % rel. Zwischen 0 °C und 18 °C sowie zwischen 28 °C und 40 °C, können sich die Ungenauigkeitswerte pro °C um 0,1 x (Angabe Ungenauigkeit) verschlechtern. Die Genauigkeiten für die Messbereiche sind entsprechend den Normen EN61557-1: 1997, EN61557-2: 1997, EN61557‑4: 1997, EN61557-6: 1997, DIN VDE0404-2 spezifiziert. Einschaltprüfung Die Prüfung zeigt verwechselte Leiter und fehlende Schutzleiter an und misst die Netzspannung und Netzfrequenz. Anzeigebereich 90 V bis 264 V Ungenauigkeit bei 50 Hz ± (2% + 3 Zählwerte) Auflösung 1 V Eingangsimpedanz > 1 MΩ // 2,2 nF Maximale Netzeingangsspannung 264 V Erdungsprüfung (R pe) Anzeigebereich 0 bis 19,99 Ω Ungenauigkeit (nach Leiterprüfung-Nullabgleich) ± (2,5% + 4 Zählwerte) Auflösung 0,01 Ω Prüfstrom 200 mA AC -0 % +40 % an 1,99 Ω25 A AC ± 20 % an 25 mΩ bei 230 V Leerlaufspannung > 4 V, < 24 V (AC) Messleitungskompensation Max. bis 1,99 Ω Isolationsprüfung (R iso) Anzeigebereich 0 bis 299 MΩ Ungenauigkeit ± (5 % + 2 Digits) von 0,1 bis 300 MΩ Auflösung 0,01 MΩ (0 bis 19,99 MΩ)0,1 MΩ (20 bis 199,9 MΩ)1 MΩ (200 bis 299 MΩ) Prüfspannung 500 V DC -0 % + 10 % bei 500 kΩ Last Prüfstrom > 1 mA bei 500 kΩ Last, < 15 mA bei 0 Ω Automatische Entladungszeit < 0,5 s für 1 μF Max. Kapazitive Last Betriebsfähig bis zu 1 µF Messung des Berührungsstroms (IB) Anzeigebereich 0 bis 1,99 mA AC Ungenauigkeit ± (4% + 2 Zählwerte) Auflösung 0,01 mA Interner Widerstand (per Sonde) 2 kΩ Messverfahren Sonde* Messung des Ersatzableitstroms (IEA) Anzeigebereich 0 bis 19,99 mA AC Ungenauigkeit ± (2,5 % + 3 Zählwerte) Auflösung 0,01 mA Prüfspannung 100 V AC ± 20 % Last-/Differenzstrommessung: Laststrom Anzeigebereich 0 A bis 16 A Ungenauigkeit ± (4% + 2 Zählwerte) Auflösung 0,1 A* Last-/Differenzstrommessung: Leistung Anzeigebereich 230 V Netzspannung 0,0 VA bis 3,7 kVA Ungenauigkeit ± (5 % + 3 Zählwerte) Auflösung 1 VA (0 bis 999 VA), 0,1 kVA (>1,0 kVA)* Last-/Differenzstrommessung: Schutzleiterstrom Anzeigebereich 0 bis 19,99 mA Ungenauigkeit ± (4% + 4 Zählwerte) Auflösung 0,01 mA* PELV-Test Ungenauigkeit bei 50 Hz ± (2% + 3 Zählwerte) Überlastungsschutz 300 V effektiv Schwellwert für Warnung 25 V effektiv *Der Prüfling wird während der Prüfung mit Netzspannung versorgt.   Umgebungsdaten Betriebstemperatur 0 bis 40 °C Relative Luftfeuchtigkeit Nicht kondensierend < 10 °C95 % von 10 bis 30 °C75 % von 30 bis 40 °C   Sicherheitsbestimmungen Sicherheitsspezifikation Erfüllt EN61010-1 3. Ausgabe CAT II, 300 V, Verschmutzungsgrad 2 DIN VDE0404-1 und DIN VDE0404-2 DIN VDE 0413/EN 61557 Teile 1, 2, 4, 6, 10 CAT II, 300 V, Verschmutzungsgrad 2   Mechanische & allgemeine Daten Abmessungen 200 mm (L) x 275 mm (B) x 114 mm (H) Gewicht 3,13 kg Stromversorgung 230 V +10 % -15 %, 50 Hz ±2 Leistungsaufnahme (Tester) 13 W typisch (Leerlauf)max. 60 W während 25 A Leiterprüfung Bei Lagerung Temperatur -10 bis 60 °C Korrosion 70 °C bei 95 % relativer Luftfeuchte für max. 5 Tage Höhe über NN bei Betrieb 0 bis 2000 m Abdichtung IP-40 (Gehäuse), IP-20 (Steckverbinder) EMV Erfüllt EN 61326-1, tragbar EMI-Festigkeit 3 V/m
