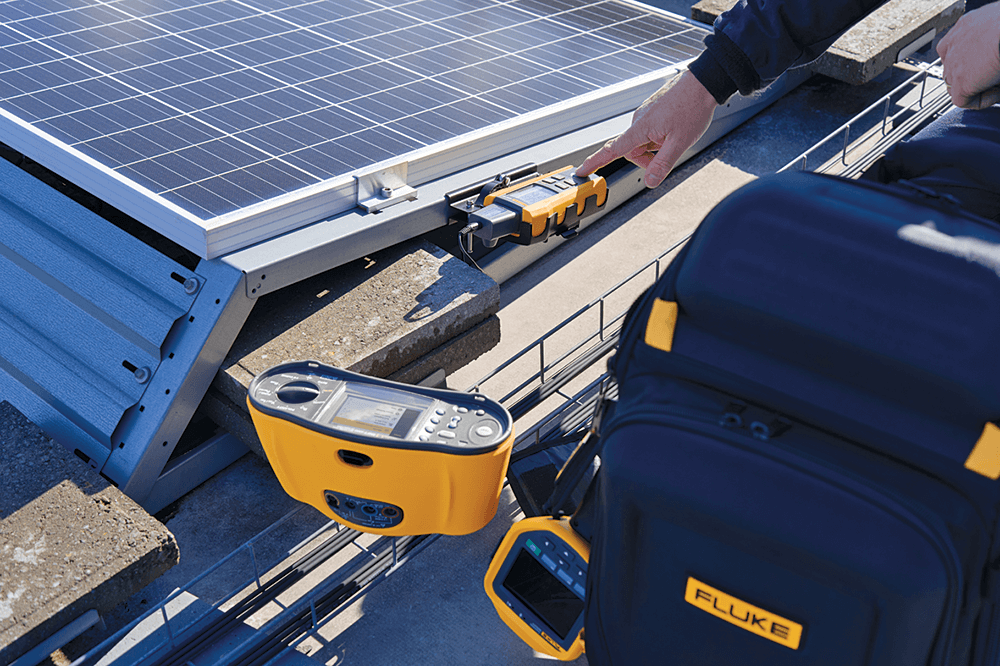

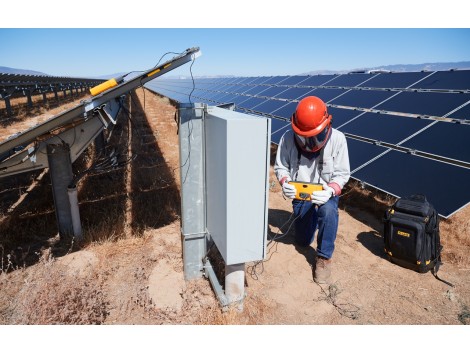

Fluke FLK-SMFT-1000/PRO Multifunktionales PV-Analysator Fluke SMFT-1000/PRO

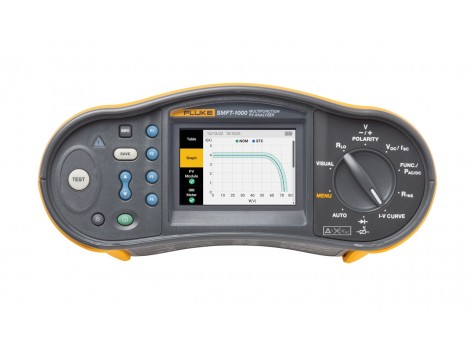

Fluke FLK-SMFT-1000/KIT Multifunktionales PV-Analysator Fluke SMFT-1000/KIT   Lieferumfang: Fluke SMFT-1000-BP Professioneller Werkzeugrucksack SMFT-1000 Multifunktionaler PV-Analysator Tragegurt Sicherungssatz Adapterkabel IRDA Optisch auf USB Nullpunktadapter IRR2-BT Einstrahlungsmessgerät mit drahtloser Datenübertragung 80PR-IRR Externer Temperaturfühler Halterung für Montage am Solarpanel Hartschalenkoffer i100 Wechsel-/Gleichstromzange bis 100 A TPAK Magnet-Set TP1000 Messsonde mit Fernauslösetaste TL1000 Messleitungssatz TL1000-MC4 Messleitungssatz TL1000/30M Messleitung auf Rolle Kupplungssatz     WICHTIGE PRÜFFUNKTIONEN FÜR DIE REGELMÄSSIGE INSPEKTION VON PV-ANLAGEN: Komplette Sicherheitsprüfung gemäß IEC 62446-1 Kategorie 1: • Schutzleiterwiderstand RPE • Spannung bei Stromkreisunterbrechung VOC, einschließlich Polarität • Kurzschlussstrom ISC • Isolationswiderstand RISO Prüfung der Betriebseigenschaften des Systems gemäß IEC 62446-1 Kategorie 2: • I-U-Kennlinienaufzeichnung und Softwareanalyse mit TruTest™ • Einstrahlung, Temperatur, Neigung, Himmelsrichtung

Fluke 1664 FC DE Multifunktions-Installationstester FLK-1664FC Lieferumfang:   1664 FC mit Kalibrierzertifikat 6 AA-Batterien (IEC LR6) C1600 Hartschalenkoffer Zero-Adapter Robuste Netzmessleitung STD-Standard-Messleitungssatz Gepolsterter Trage- und Hüftgurt Kurzanleitung TP165X Tastkopf mit Auslösetaste und Messleitungen   Fluke 1664 FC verleiht Ihnen mehr Kompetenz, da Sie schnell und effektiv überprüfen können, ob elektrische Anlagen lokale Normen und Vorschriften einhalten, Geräte schützen können, die versehentlich mit zu prüfenden Systemen verbunden sind, und ganz einfach Prüfergebnisse per Smartphone teilen können. Mit Autotest führen Sie die Prüfung von Leitungs- und Schleifenimpedanz, RCD-Auslösestrom und -Auslösezeit sowie Isolationsprüfungen mit einer einzigen Verbindung und durch einen einzigen Tastendruck durch. Zusatzmodus mit hohem Prüfstrom für die Schleifenimpedanzmessung. Schnellere Ausgabe der Messergebnisse im Vergleich zur Schleifenimpedanzmessung ohne Auslösung der Fehlerstrom-Schutzeinrichtung (RCDs). Z-max-Speicher für Schleifenprüfungen – leichte Evaluierung des höchsten Messwerts bei der Schleifenprüfung. Einzigartiger Zero-Adapter für schnelle, stets zuverlässige und genaue Kompensation der Messleitungen und Netzmessleitung. Schnelle Spannungsmessung (L-N, L-PE und N-PE) über die Netzleitung. Messeingänge müssen nicht gewechselt werden. Messen Sie RCD-Auslösestrom und -Auslösezeit gleichzeitig (RCD-Typ AC und A). Zwei Messungen gleichzeitig und Doppelanzeige PEFC oder PSC und Schleifenimpedanz werden gleichzeitig gemessen und parallel angezeigt, wodurch Sie Zeit einsparen. Wählen Sie über Softkeys die erforderlichen Eingangsbuchsen aus – es ist nicht notwendig, Messleitungen zu wechseln. Automatischer Start für Schleifen- und RCD-Prüfungen – die Prüfungen beginnen, sobald die Netzspannung stabil ist. Erkennt erhöhte Spannungen gegen Erde ab 50 V und zeigt potenziell gefährliche Situationen an. Wird mit den für höchste Sicherheit entwickelten SureGrip™ Messleitungen und Messklemmen geliefert, die dem Benutzer einen komfortablen, zuverlässigen Griff und konsistente Ergebnisse bieten. Anhand der Position des Drehschalters ist klar zu erkennen, welche Funktion eingestellt ist. Dieser Schalter dient zur Auswahl sämtlicher Funktionen, ohne dass komplizierte mehrstufige Menüs nötig wären. Dank des großen Displays mit Hintergrundbeleuchtung, eindeutigen Symbolen und besonders großem Betrachtungswinkel können die Messwerte gut und sicher abgelesen werden. Anzeige der Prüfergebnisse von RCDs anhand von Gut/Schlecht-Indikatoren. Strom für die Prüfung von Fehlerstrom-Schutzeinrichtungen (RCDs) variabel einstellbar für benutzerdefinierte Einstellungen. Schleifen- und Leitungswiderstand mit mΩ-Auflösung. Prüfen von gleichstromsensitiven RCDs (Typ B). Erweiterter Speicher mit 3 Layern. Verwendet Durchgangsprüfströme, um Motorwicklungen zu messen. Übersteht einen Fall aus 1 Meter Höhe. Kompakt, leicht (weniger als 1,3 kg), mit zusätzlichem gepolsterten Trageriemen, der Ihre Hände frei hält und so die ganztägige Messarbeit erleichtert.             Alle Marken sind Eigentum ihrer jeweiligen Inhaber. Smartphone, Wireless Service und Gebühren sind nicht im Lieferumfang enthalten. Die ersten 5 GB Speicherplatz sind kostenlos. Kompatibel mit iPhone 4s und höher mit iOS 8 oder höher, iPad (in einem iPhone-Frame auf dem iPad) und Galaxy S4, Nexus 5, HTC One mit Android™ 4.4.x oder höher. Apple und das Apple-Logo sind Marken von Apple Inc., die in den USA und weiteren Ländern registriert sind. App Store ist ein Dienstleistungszeichen von Apple Inc. Google Play ist eine Marke von Google Inc.   Wechselspannungsmessung Bereich 500 V Auflösung 0,1 V Genauigkeit 45 bis 66 Hz 0,8 % + 3 Digits Eingangsimpedanz 360 kΩ Überlastschutz 660 V effektiv Durchgangsprüfung (RLO) Messbereich (Bereichsautomatik) 20 Ω/200 Ω/2.000 Ω Auflösung 0,01 Ω/0,1 Ω/1 Ω Leerlaufspannung >4 V Isolationswiderstandsmessung (RISO) Prüfspannungen 50/100/250/500/1.000 V Genauigkeit der Prüfspannung (bei Nennprüfstrom) + 10 %, -0 % Prüfspannung 50 V 100 V 250 V 500 V 1.000 V Isolationswiderstands-Messbereich 20 MΩ/50 MΩ 20 MΩ/100 MΩ 20 MΩ/200 MΩ 20 MΩ/200 MΩ/500 MΩ 20 MΩ/200 MΩ/1.000 MΩ Auflösung 0,01 MΩ/0,1 MΩ 0,01 MΩ/0,1 MΩ 0,01 MΩ/0,1 MΩ 0,01 MΩ/0,1 MΩ/1 MΩ 0,01 MΩ/0,1 MΩ/1 MΩ Prüfstrom 1 mA bei 50 kΩ 1 mA bei 100 kΩ 1 mA bei 250 kΩ 1 mA bei 500 kΩ 1 mA bei 1 MΩ Schleifen- und Netzimpedanz (ZI) Bereich 10 Ω/0,001 Ω/Hochstrom-mΩ-Modus Auflösung 0,01 Ω/0,1 Ω/1 Ω Voraussichtlicher Erdschlussstrom/Kurzschlussstrom, PSC-Test Bereich 1.000 A/10 kA (50 kA) Auflösung 1 A/0,1 kA Berechnung Voraussichtlicher Erdschlussstrom (PEFC) oder voraussichtlicher Kurzschlussstrom (PSC) wird mittels Division der gemessenen Netzspannung durch die gemessene Schleifenimpedanz (L-PE) bzw. Netzimpedanz (L-N) ermittelt. RCD-Prüfung folgender Typen Typ des RCD AC¹ G²,S³ Modell 1664 A, AC, B ="5", S Anmerkungen ¹Reagiert auf Wechselstrom ²Allgemein, keine Verzögerung ³Zeitverzögerung ="4"Reagiert auf Impulssignal ="5"Reagiert auf geglättetes Gleichstromsignal Auslösezeitmessung (ΔT) Aktuelle Einstellungen¹ 10/30/100/300/500/1.000 mA – VAR 10/30/100 mA Multiplikator x ½, x 1 x 5 Messbereich RCD-Typ G 310 ms 50 ms RCD-Typ S 510 ms 160 ms Anmerkungen ¹1.000-mA--Typ nur Wechselstrom 700-mA-Maximum-Typ A im VAR-Modus VAR-Modus für Typ B nicht verfügbar. RCD-Auslösestrommessung, Rampenverfahren (IΔN) Strombereich 30 % bis 110 % des Nennstroms des RCD¹ Stufengröße 10 % von IΔN² Verweilzeit Typ G 300 ms/Stufe Typ S 500 ms/Stufe Messgenauigkeit ±5 % Spezifizierte Auslösestrombereiche (EN 61008-1) 50 % bis 100 % für Typ AC 35 % bis 140 % für Typ A (>10 mA) 35 % bis 200 % für Typ A (≤10 mA) 50 % bis 200 % für Typ B ²5 % für Typ B Anmerkungen ¹30 % bis 150 % für Typ A IΔN > 10 mA 30 % bis 210 % für Typ A IΔN = 10 mA 20 % bis 210 % für Typ B Erdwiderstandsprüfung (RE) Bereich 200 Ω/2000 Ω Auflösung 0,1 Ω/1 Ω Frequenz 128 Hz Ausgangsspannung 25 V Drehfeldrichtungsanzeige Symbol  Drehfeldrichtungsanzeiger ist aktiv. Allgemeine technische Daten Größe (L x B x H) 10 x 25 x 12,5 cm Gewicht (inkl. Batterien) 1,3 kg Batterieausführung, Batterieanzahl Typ AA, 6 Batterien Schutzart gemäß DIN EN 60529 IP 40 Sicherheit Gemäß EN61010-1 Ausg. 2.0 (2001-02), UL61010, ANSI/ISA –s82.02.01 2000 und CAN/CSA c22.2 Nr. 1010 2. Ausgabe Überspannungskategorien CAT III 500 V, CAT IV 300 V Relevante Normen EN 61557-1 bis EN 61557-7 2. Ausgabe und EN 61557-10 2. Ausgabe

Fluke FLK-FEV300/TY2 Prüfadaptersatz für Elektrofahrzeug-Ladestationen Lieferumfang: FEV300/BASIC Prüfadapter FEV300-CON-TY2 Prüfkabel Typ 2 Tragetasche   Wichtigste Merkmale Schutzleiter (PE) können auf ein mögliches Vorhandensein gefährlicher Spannungen gegen Erde sicher geprüft werden Simulation verschiedener Strombelastbarkeiten der Ladeverkabelung Simulation der Fahrzeugladezustände  Simulation eines Erdungsfehlers (PE)     Allgemeine Funktionsmerkmale Eingangsspannung Bis zu 250 V (einphasiges System)/bis zu 480 V (Dreiphasensystem), 50/60 Hz, max. 10 A Interne Leistungsaufnahme Max. 3 W Prüfkabel FEV300-CON-TY2 AC-Ladebetriebsart 3, geeignet für Typ 2 gemäß IEC 62196-2, für Steckdose oder für ein fest angeschlossenes Ladekabel mit Fahrzeuganschluss (Typ 2, 7-polig, dreiphasig)

Fluke 1662 Multifunktions Installationstester   Lieferumfang: Fluke 1662 mit Kalibrierzertifikat 6 AA-Batterien (IEC LR6) C1600 Hartschalenkoffer Zero-Adapter Robuste Netzmessleitung STD-Standard-Messleitungssatz C1600 Hartschalenkoffer Gepolsterter Trage- und Hüftgurt Kurzanleitung TP165X Tastkopf mit Auslösetaste und Messleitungen     Messfunktionen Messfunktion Spannung und Frequenz Polaritätsprüfer, erkennt unterbrochene N-Leiter Isolationswiderstand Durchgang und Widerstand Messen Sie Motorwicklungen mit Durchgangsprüfung Schleifen- und Netzimpedanz Erdschlussstrom (PEFC/IK) Voraussichtlicher Kurzschlussstrom (PSC/IK) Auslösezeit des RCD Auslösestrom des RCD (Rampentest) Misst in einer einzigen Prüfung die Auslösezeit und den Auslösestrom für RCD-Typ A und AC Variabler Prüfstrom für RCDs Automatische Testsequenz für Fehlerstrom-Schutzeinrichtungen (RCDs) Drehfeldrichtungsanzeiger Weitere Funktionen Ein- und ausschaltbarer automatischer Start für RCD- und Schleifenimpedanzmessung Selbsttest Beleuchtete Anzeige Uhrzeit und Datum (bei Verwendung mit optionaler FlukeView Software)   Wechselspannungsmessung Bereich 500 V Auflösung 0,1 V Genauigkeit 45 bis 66 Hz 0,8 % + 3 Digits Eingangsimpedanz 360 kΩ Überlastschutz 660 V effektiv Durchgangsprüfung (RLO) Messbereich (Bereichsautomatik) 20 Ω/200 Ω/2.000 Ω Auflösung 0,01 Ω/0,1 Ω/1 Ω Leerlaufspannung >4 V Isolationswiderstandsmessung (RISO) Prüfspannungen 100/250/500/1.000 V Genauigkeit der Prüfspannung (bei Nennprüfstrom) + 10 %, -0 % Prüfspannung 50 V100 V250 V500 V1.000 V Isolationswiderstands-Messbereich 20 MΩ/50 MΩ20 MΩ/100 MΩ20 MΩ/200 MΩ20 MΩ/200 MΩ/500 MΩ20 MΩ/200 MΩ/1.000 MΩ Auflösung 0,01 MΩ/0,1 MΩ0,01 MΩ/0,1 MΩ0,01 MΩ/0,1 MΩ0,01 MΩ/0,1 MΩ/1 MΩ0,01 MΩ/0,1 MΩ/1 MΩ Prüfstrom 1 mA bei 50 kΩ1 mA bei 100 kΩ1 mA bei 250 kΩ1 mA bei 500 kΩ1 mA bei 1 MΩ Schleifen- und Netzimpedanz (ZI) Bereich 10 Ω/0,001 Ω/Hochstrom-mΩ-Modus Auflösung 0,01 Ω/0,1 Ω/1 Ω Voraussichtlicher Kurzchlussstrom, PSC-Test Bereich 1.000 A/10 kA (50 kA) Auflösung 1 A/0,1 kA Berechnung Voraussichtlicher Erdschlussstrom (PEFC) oder voraussichtlicher Kurzschlussstrom (PSC) wird mittels Division der gemessenen Netzspannung durch die gemessene Schleifenimpedanz (L-PE) bzw. Netzimpedanz (L-N) ermittelt. RCD-Prüfung folgender Typen Typ des RCD AC¹G²,S³ Modell 1662 A ="4", AC¹, G²,S³ Anmerkungen ¹Reagiert auf Wechselstrom ²Allgemein, keine Verzögerung³Zeitverzögerung="4"Reagiert auf Impulssignal="5"Reagiert auf geglättetes Gleichstromsignal Auslösegeschwindigkeitstest (ΔT) Aktuelle Einstellungen¹ 10/30/100/300/500/1.000 mA – VAR10/30/100 mA Multiplikator x ½, x 1x 5 Messbereich RCD-Typ G 310 ms50 ms RCD-Typ S 510 ms160 ms Anmerkungen ¹1.000-mA--Typ nur Wechselstrom700-mA-Maximum-Typ A im VAR-ModusVAR-Modus für Typ B nicht verfügbar. RCD-Auslösestrommessung, Rampenverfahren (IΔN) Strombereich 30 % bis 110 % des Nennstroms des RCD¹ Stufengröße 10 % von IΔN² Verweilzeit Typ G 300 ms/Stufe Typ S 500 ms/Stufe Messgenauigkeit ±5 % Spezifizierte Auslösestrombereiche (EN 61008-1) 50 % bis 100 % für Typ AC35 % bis 140 % für Typ A (>10 mA)35 % bis 200 % für Typ A (≤10 mA)50 % bis 200 % für Typ B²5 % für Typ B Anmerkungen ¹30 % bis 150 % für Typ A IΔN > 10 mA30 % bis 210 % für Typ A IΔN = 10 mA20 % bis 210 % für Typ B Drehfeldrichtungsanzeige Symbol  Drehfeldrichtungsanzeiger ist aktiv. Allgemeine technische Daten Größe (L x B x H) 10 x 25 x 12,5 cm Gewicht (inkl. Batterien) 1,3 kg Batterieausführung, Batterieanzahl Typ AA, jeweils 6 Batterien Schutzart gemäß DIN EN 60529 IP 40 Sicherheit Gemäß EN 61010-1 Ausg. 2.0 (2001-02), UL 61010, ANSI/ISA –s82.02.01 2000 und CAN/CSA c22.2 Nr. 1010 2. Ausgabe Überspannungskategorie CAT III/500 V, CAT IV 300 V Relevante Normen EN61557-1 bis EN61557-7 2. Ausgabe und EN61557-10 2. Ausgabe

HIKMICRO TH35PC 2.0 Clip-On 384x288 Pixel Wärmebild Vorsatzgerät -1800m   Lieferumfang: TH35PC 2.0 (1), Akku (2), Typ-C-Kabel (1), fusselfreies Tuch (1), Ladegerät (1), Tasche (1), Schraubenschlüssel (1) und Kurzanleitung (1). + kostenfreie BONUS  Powerbank 4000 mAh, 1x USB-A, Handwärmer mit drei einstellbaren Temperaturen

Fluke ii910 Industrie Schallkamera zur einfachen und schnellen Lokalisierung von Lecks in Druckluft-, Gas- und Vakuumsystemen   Lieferumfang: Kamera ii910 Netzteil und Akkuladegerät (inklusive Universalnetzadaptern) Zwei robuste intelligente Li-Ionen-Akkus USB-Kabel Robuster Transportkoffer Handschlaufe und Schultertrageriemen, einstellbar   Merkmale: Schnelle und einfache Erkennung von Teilentladungen Reduzieren Sie Ausfälle und erhöhen Sie die Verfügbarkeit Sparen Sie jeden Tag Kosten und Energie, indem Sie Teilentladungen finden und beheben PDQ-Modus zur Erfassung und Analyse von Teilentladungen   Technische Daten: Präzisions-Schallkamera Fluke ii910 Sensoren Frequenzbereich 2 kHz bis 100 kHz Detektorbereich 0,5 bis > 50 m* Sichtfeld 63° ± 5° Nominale Bildfrequenz 25 Bilder/s *Abhängig von den Umgebungsbedingungen Integrierte Digitalkamera (Sichtbilder) Sichtfeld (FOV) 63° ± 5° Fokussierung Fest eingestellt Bildschirm Abmessungen LC-Display mit Hintergrundbeleuchtung, 17,8 cm/7", auch bei Sonneneinstrahlung gut ablesbar Auflösung 1280 x 800 (1.024.000 Pixel) Touchscreen Kapazitiv Schallbild Ja, SoundMap™-Bild Bildspeicherung Speicherkapazität Interner Speicher für 999 Bilddateien oder 20 Videodateien Bildformat .JPG oder .PNG mit Kombination aus Sichtbild und SoundMap™ Videoformat .MP4 mit Kombination aus Sichtbild und SoundMap™ Videolänge Maximal 5 Minuten Digitale Übertragung USB-C zur Datenübertragung Schallmessungen Messbereiche Schalldruckpegel 12,1 dB bis 114,6 dB ±1 dB bei 2 kHzSchalldruckpegel 4,4 dB bis 101,2 dB ±2 dB bei 19 kHzSchalldruckpegel 12,8 dB bis 119,2 dB ±1 dB bei 35 kHzSchalldruckpegel 19,8 dB bis 116,1 dB ±3 dB bei 52 kHzSchalldruckpegel 41,4 dB bis 129,0 dB ±1 dB bei 80 kHzSchalldruckpegel 54,4 dB bis 135,5 dB ±1 dB bei 100 kHz Automatische Verstärkung Max. dB/Min. dB Automatisch oder manuell, vom Anwender auswählbar Auswahl des Frequenzbands Vom Anwender über vorwählbare Einstellungen oder manuelle Eingabe wählbar Software Einfache Bedienung Intuitive Bedienoberfläche Grafische Trenddarstellungen Frequenz- und dB-Skala Punktmarkierungen dB-Messwert in der Bildmitte Stromversorgung Akkus (vor Ort austauschbar) 2 x Lithium-Ionen-Akku, Fluke BP291 Betriebsdauer 6 Stunden/Akku (Produkt wird mit Ersatzakku geliefert) Akkuladedauer 3 Stunden Akkuladesystem Externes Ladegerät mit zwei Schächten, EDBC 290 Allgemeine technische Daten Standard-Farbpaletten 3: Grauskala, Eisen, Blau-Rot Temperatur bei Betrieb 0 °C bis 40 °C Temperatur bei Lagerung -20 °C bis 70 °C ohne Akku Relative Feuchte 10 % bis 95 %, nicht kondensierend Abmessungen (H x B x T) 186 mm x 322 mm x 68 mm Gewicht (mit Akku) 2.15 kg (4.74 lbs) Schutz vor Umwelteinflüssen (IP-Schutzart) IP 40     Benachrichtigung bei Selbstdiagnose Zustandstest der Mikrofon-Anordnung, um zu ermitteln, wann diese überprüft werden muss Unterstützte Sprachen Deutsch, Englisch, Finnisch, Französisch, Niederländisch, Italienisch, Japanisch, Koreanisch, Polnisch, Portugiesisch, Russisch, Spanisch, Schwedisch, Traditionelles und Vereinfachtes Chinesisch RoHS-konform Ja Sicherheit Allgemeine Sicherheit gemäß IEC 61010-1 Elektromagnetische Verträglichkeit (EMV) International gemäß IEC 61326-1: EMV-Anforderungen ortsveränderlicher Prüf-, Mess- und Überwachungsgeräte: IEC 61326-2-2CISPR 11: Gruppe 1, Klasse A Korea (KCC) Gerät der Klasse A (Industrielle Rundfunk- und Kommunikationsgeräte) USA (FCC) 47 CFR 15, Teilabschnitt B. Dieses Produkt gilt nach Klausel 15.103 als ausgenommen.
