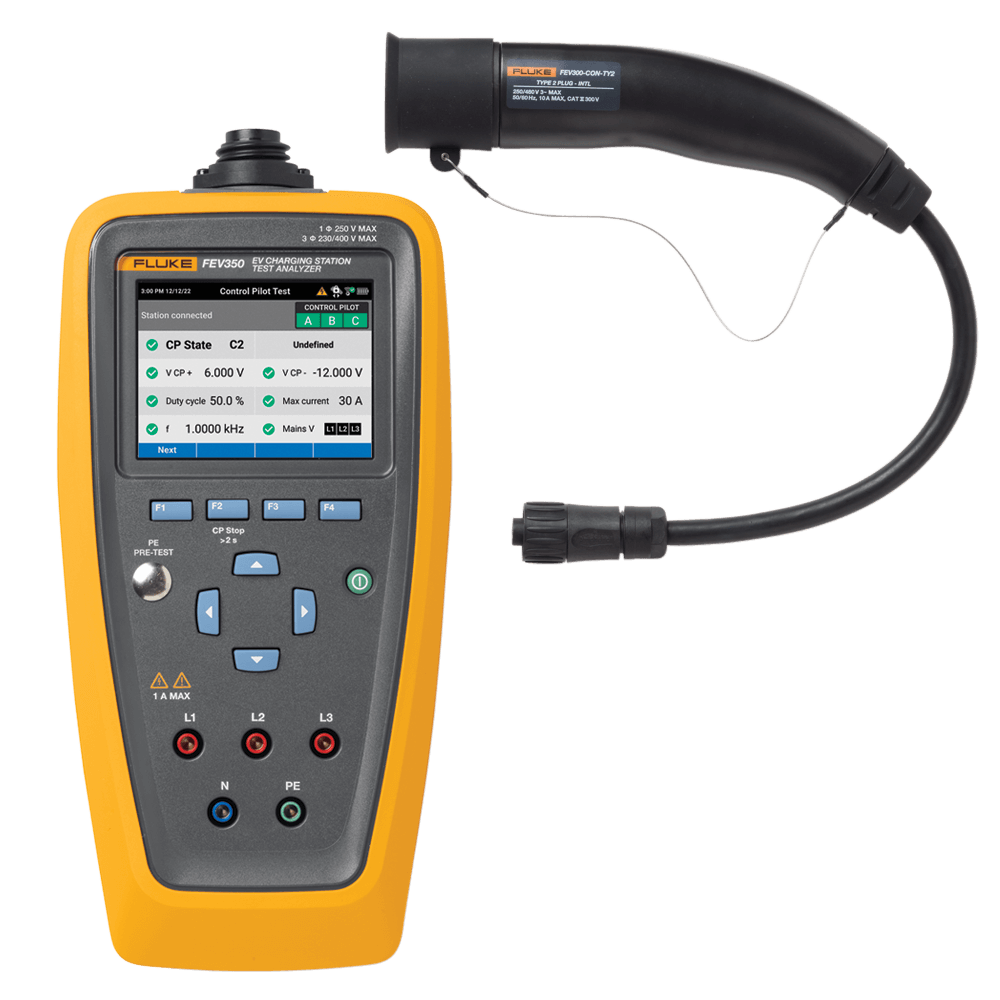

Fluke FLK-FEV350/TY2 Prüfadaptersatz für Elektrofahrzeug-Ladestationen FEV350 Typ2
Fluke FLK-FEV350/TY2 Prüfadaptersatz für Elektrofahrzeug-Ladestationen FEV350 Typ2
2.338,14 €
% 2.997,61 € 22% gespart
Sofort verfügbar, Lieferzeit: 1-3 Tage
Fluke FLK-FEV350/TY2 Prüfadaptersatz für Elektrofahrzeug-Ladestationen FEV350 Typ2
Lieferumfang:
- FEV350/BASIC Analysator
- FLK-FEV300-CON-TY2
- Nullpunktadapter/TY2
- TPAK Magnetischer Aufhänger
- Gepolsterte Tragetasche
Wichtigste Merkmale
- Schutzleiter (PE) können auf ein mögliches Vorhandensein gefährlicher Spannungen gegen Erde sicher geprüft werden
- Simulation verschiedener Strombelastbarkeiten der Ladeverkabelung
- Simulation der Fahrzeugladezustände
- Simulation eines Erdungsfehlers (PE)
- Fluke 1664 FC zur Durchführung von Installationsprüfungen und Prüfkabel Typ 2 im Lieferumfang
Hauptmerkmale:
- Prüfen Sie die Sicherheit und Funktionalität von AC-Ladestationen für Elektrofahrzeuge mit dieser Komplettlösung
- Bestanden-/Nicht-bestanden-Prüfergebnisse
- Auto Control Pilot (CP) mit Signalformanalyse
- Kompatibel mit der Datenmanagementsoftware TruTest™
Der Analysator FEV350 bietet eine Komplettlösung für Prüfungen von Sicherheit und Betriebseigenschaften von AC-Ladestationen für Elektrofahrzeuge mit Ladesteckern Typ 2 oder Typ 1. Entwickelt für Techniker, die schnell und effizient mehrere Prüfungen durchführen und dokumentieren müssen, aber nicht mehrere Werkzeuge mitführen möchten
Technische Daten: Analysator für Elektrofahrzeug-Ladestationen Fluke FEV350
Spezifikationen der Messfunktionen
Die Betriebsmessabweichung, die sich auf einen gemessenen Wert zzgl. Zählwerten der letzten Stelle der Anzeige bezieht, ist angegeben als ± (% vom Messwert + Zählwerte). Die Betriebsmessabweichung, die sich auf einen gemessenen Wert bezieht, wird angegeben als % vom Messwert, sofern nicht anders angegeben. Die Temperatur-Betriebsmessabweichung beträgt für alle Messwerte 23 °C ± 5 °C mit einem Temperaturkoeffizienten von 0,1 %/°C.
| Funktion | Anzeigebereich | Messbereich | Betriebsmessabweichung | Nennwerte | ||||||
| Schutzleiter-Vorprüfung (PE) | ||||||||||
| Berührungsspannung, sicherer Bereich | ≤50 V AC/DC | -50 % | -- | |||||||
| Berührungsspannung, Gefahrenbereich | >50 V AC/DC | +0 % | -- | |||||||
| Sichtprüfung | Siehe Prüfliste | |||||||||
| Schutzleiterwiderstand, RLO[1] | -- | bei >200 mA Itest | ||||||||
| Isolationswiderstand, RISO[1] | -- | bei 500 V Unenn | ||||||||
| Schleifen-/Netzimpedanz[1] | -- | ohne Auslösung in der Schleife | ||||||||
| Vorprüfung RCD/RDC-DD | ||||||||||
| Uf | 5 V bis 110 V | -(0 % + 0 Zählwerte), +(10 % + 3 Zählwerte) |
bei Itest 0,33 x IΔN AC |
|||||||
| Re | 166 Ω bis 3667 Ω | -10 % bis +15 % | ||||||||
| RCD-Prüfung (IΔN 30 mA) | ||||||||||
| RCD Typ A, B/B+, RDC-PD | -- | Bei Netzspannung von 100 V AC bis 253 V AC | ||||||||
| RCD-Auslösezeit mit AC, Halbwelle, DC (0°, 180°) | ||||||||||
| x 0,5 (30 mA) | 0 ms bis 510 ms | ±(2 % + 3 ms) | ||||||||
| x 1 (30 mA) | TN: 0 ms bis 310 ms TT bei 120 V: 0 ms bis 310 ms TT bei 230 V: 0 ms bis 210 ms |
|||||||||
| x5 (30 mA) | 0 ms bis 50 ms | |||||||||
| Rampenstrom (0°, 180°) | ||||||||||
| AC bei RCD Typ B/B+ | 12,0 mA bis 36,0 mA, 17 Schritte à 1,5 mA |
±1,5 mA | ||||||||
| AC-Halbwelle bei RCD ±1,5 mA Typ A und RCD-PD | 7,5 mA bis 48,0 mA, 28 Schritte à 1,5 mA |
|||||||||
| DC bei RCD Typ B/B+ | 12,0 mA bis 66,0 mA, 37 Schritte à 1,5 mA |
|||||||||
| Funktion | Anzeigebereich | Messbereich | Betriebsmessabweichung | Nennwerte | ||||||
| RDC-DD-Prüfung (IΔN +6 mA) | ||||||||||
| Auslösezeit (0°, 180°) | Bei Netzspannung von 100 V AC bis 253 V AC | |||||||||
| +3 mA DC | 0,000 s bis 10,100 s | ±(2 % + 3 ms) | ||||||||
| +6 mA DC | ||||||||||
| +60 mA DC | 0 ms bis 310 ms | |||||||||
| +200 mA DC | 0 ms bis 110 ms | |||||||||
| Rampenstrom (0°, 180°) | glatte Rampe 2,0 mA bis 6,0 mA |
±0,6 mA | ||||||||
| Netzspannung | ||||||||||
| L-N, L-PE, N-PE | 0 V bis 280 V | 0 V bis 253 V | ±(3 % + 3 Zählwerte) | RIN L-N: >30 MΩ, RIN L-PE: >10 MΩ, 40 Hz bis 70 Hz, Scheitelfaktor 2, Vmax. Spitze: 560 V |
||||||
| L-L | 0 V bis 490 V | 0 V bis 440 V | RIN L-L: >30 MΩ, 40 Hz bis 70 Hz, Scheitelfaktor 2, Vmax. Spitze: 980 V |
|||||||
| Frequenz | 40,00 Hz bis 70,00 Hz | ±0,20 Hz | -- | |||||||
| Phasenfolge (Drehfeldrichtung) | rechts, links, keine | -- | Spannungsunsymmetrie: <20 % Spannungsdifferenz zwischen Phasen, Phasenunsymmetrie: 120° ±10° |
50 V bis 280 V Phase zu N |
||||||
| Pilotkontakt (CP)-Signalanalyse | ||||||||||
| Spannung | -15,000 V bis 15,000 V |
-15,000 V bis -2,000 V 2,000 V bis 15,000 V |
±0,5 % | RIN: 1 MΩ 0,9000 kHz bis 1,1000 kHz, UCP+ >2,000 V, UCP- <-2,000 V |
||||||
| PWM-Tastgrad | 2,0 % bis 98,0 % | 3,0 % bis 97,0 % | ±5 Zählwerte | |||||||
| Stromanzeige | 0,0 A bis 80,0 A | -- | Basierend auf Tastgrad[3] | |||||||
| Frequenz | 0,9000 kHz bis 1,1000 kHz | 0,001 | ||||||||
| Pilotkontakt (CP)-Zustandsanzeige | A, B, C, D | -- | Basierend auf Spannung[2] | |||||||
| x1, x2 | -- | Basierend auf Frequenz[2] | ||||||||
| Funktion | Anzeigebereich | Messbereich | Betriebsmessabweichung | Nennwerte | |||||
| Pilotkontakt (CP)-Zustandssimulation | A | -- | >900 kΩ ±0,2 % | -- | |||||
| B | Oberer Pegel: 4610 Ω ±0,2 %[2] Nennpegel: 2740 Ω ±0,2 %[2] Unterer Pegel: 1870 Ω ±0,2 %[2] |
||||||||
| C | Oberer Pegel: 1723 Ω ±0,2 %[2] Nennpegel: 1300 Ω ±0,2 %[2] Unterer Pegel: 909 Ω ±0,2 %[2] |
||||||||
| D | Oberer Pegel: 448 Ω ±0,2 %[2] Nennpegel: 270 Ω ±0,2 %[2] Unterer Pegel: 140 Ω ±0,2 %[2] |
||||||||
| PP-Zustandssimulation | offen | -- | >900 kΩ | -- | |||||
| 13 A | 1500 Ω ±1,5 %[2] | ||||||||
| 20 A | 680 Ω ±1,5 %[2] | ||||||||
| 32 A | 220 Ω ±1,5 %[2] | ||||||||
| 63 (70) A | 100 Ω ±1,5 %2] | ||||||||
| Fehler | <60 Ω (56 Ω ±5 %) | ||||||||
| Fehlersimulation | PE-Fehler (Erdungsfehler/PE offen) | -- | -- | -- | |||||
| Pilotkontakt (CP)-Fehler E bei 0 Ω oder 120 Ω |
-0 Ω/ +2 Ω, 120 Ω ±1,5 %[2] |
||||||||
| Diodenkurzschluss | -- | ||||||||
| Fehler D | |||||||||
| Proximity Pilot (PP)-Spannungsmessung (Typ 2 mit Steckdose) |
0,10 V bis 15,00 V | ±(1,0 % + 3 Zählwerte) | RIN: 1 MΩ | ||||||
| Funktion | Anzeigebereich | Messbereich | Betriebsmessabweichung | Nennwerte | ||||||
| PP-Widerstandsmessung | ||||||||||
| Typ 2 mit Ladekabel (Rk) | 50,0 Ω bis 499,9 Ω 500 Ω bis 5000 Ω |
±1,0 % | -- | |||||||
| Typ 1 mit Ladekabel (S3, R6, R7) | ||||||||||
| CP-Widerstandsmessung (R1) | 800 Ω bis 1200 Ω | ±1,0 % | -- | |||||||
| [1] Für diese Prüfung ist ein Multifunktions-Installationstester (MFT) erforderlich. Informationen zu Anzeigebereich, Messbereich und Betriebsfehlern bzw. Genauigkeitswerten sind in der Dokumentation des MFT zu finden. [2] Gemäß IEC 61851-1. [3] Gemäß Tabelle A.8 in IEC 61851-1. |
||||||||||
| Allgemeine Spezifikationen | ||||||||||
| Elektrische Eingangsnennwerte | 1-phasig: 250 V max. 3-phasig: max. 230/400 V, 50/60 Hz, max. 1 A |
|||||||||
| Interne Leistungsaufnahme | Max. 3 W | |||||||||
| Abmessungen (H x B x T) | ~(263 mm x 123 mm x 63 mm) ~ ohne Stecker TY1 oder TY2 |
|||||||||
| Gewicht | ~0,9 kg ohne Stecker TY1 oder TY2 ~1,4 kg mit Stecker TY1 oder TY2 |
|||||||||
| Stromversorgung | 4 x AA/IEC LR6 Alkali-Batterien oder IEC HR6 NiMH-Akkus | |||||||||
| Temperatur | ||||||||||
| Betrieb | -10 °C bis 40 °C | |||||||||
| Lagerung | -20 °C bis 50 °C | |||||||||
| Relative Feuchte | ||||||||||
| Betrieb | 10 % bis 85 %, 0 °C bis 40 °C , nicht-kondensierend |
|||||||||
| Lagerung | bis zu 95 % | |||||||||
| Funkschnittstelle, Bluetooth 5.0 | ||||||||||
| Frequenzbereich | 2412 MHz bis 2462 MHz | |||||||||
| Ausgangsleistung | <100 mW | |||||||||
| Höhe über NN | 3.000 m | |||||||||
| Sicherheit | gemäß IEC 61010-1: Verschmutzungsgrad 2, IEC 61010-2-030, CAT II 300 V, Schutzklasse II | |||||||||
| Betriebseigenschaften | gemäß IEC 61557‑1, IEC 61557‑6, IEC 61557‑7, IEC 61557‑10 | |||||||||
| Schutzart | Gemäß IEC 60529: IP 40 | |||||||||
