Produktinformationen "Fluke FLK-FEV300/TY2 Prüfadaptersatz für Elektrofahrzeug-Ladestationen FEV300"

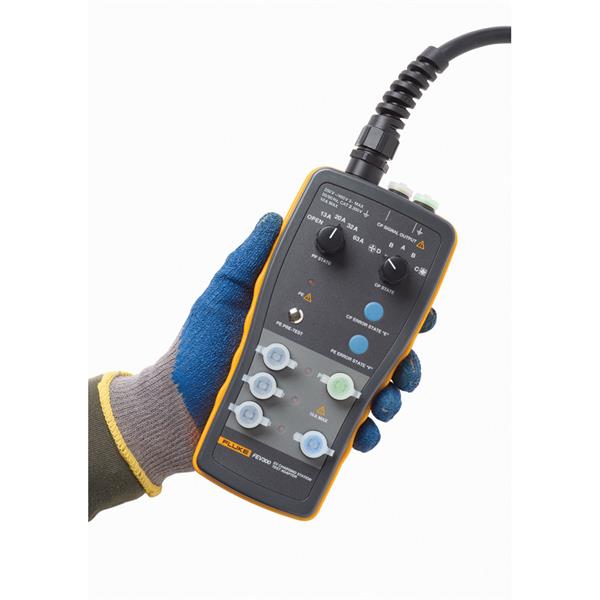

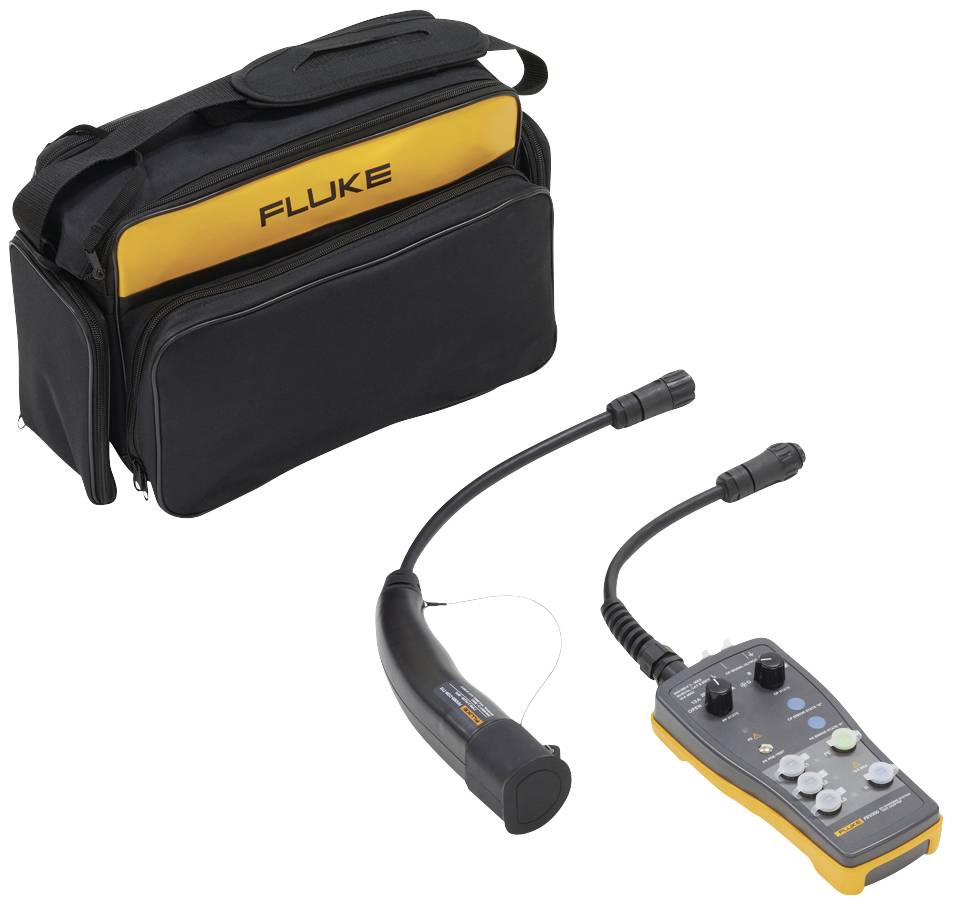

Fluke FLK-FEV300/TY2 Prüfadaptersatz für Elektrofahrzeug-Ladestationen
Lieferumfang:
FEV300/BASIC Prüfadapter
FEV300-CON-TY2 Prüfkabel Typ 2
Tragetasche
Wichtigste Merkmale
Schutzleiter (PE) können auf ein mögliches Vorhandensein gefährlicher Spannungen gegen Erde sicher geprüft werden
Simulation verschiedener Strombelastbarkeiten der Ladeverkabelung
Simulation der Fahrzeugladezustände
Simulation eines Erdungsfehlers (PE)
Allgemeine Funktionsmerkmale
Eingangsspannung
Bis zu 250 V (einphasiges System)/bis zu 480 V (Dreiphasensystem), 50/60 Hz, max. 10 A
Interne Leistungsaufnahme
Max. 3 W
Prüfkabel FEV300-CON-TY2
AC-Ladebetriebsart 3, geeignet für Typ 2 gemäß IEC 62196-2, für Steckdose oder für ein fest angeschlossenes Ladekabel mit Fahrzeuganschluss (Typ 2, 7-polig, dreiphasig)
Fluke FLK-FEV300/KIT DE Prüfadaptersatz für Elektrofahrzeug-Ladestationen 1664FC
Lieferumfang:
FEV300/BASIC Prüfadapter
1664 FC Multifunktions-Installationstester
FEV300-CON-TY2 Prüfkabel Typ 2
Tragetasche
Wichtigste Merkmale
Schutzleiter (PE) können auf ein mögliches Vorhandensein gefährlicher Spannungen gegen Erde sicher geprüft werden
Simulation verschiedener Strombelastbarkeiten der Ladeverkabelung
Simulation der Fahrzeugladezustände
Simulation eines Erdungsfehlers (PE)
Fluke 1664 FC zur Durchführung von Installationsprüfungen und Prüfkabel Typ 2 im Lieferumfang
Allgemeine Funktionsmerkmale
Eingangsspannung
Bis zu 250 V (einphasiges System)/bis zu 480 V (Dreiphasensystem), 50/60 Hz, max. 10 A
Interne Leistungsaufnahme
Max. 3 W
Prüfkabel FEV300-CON-TY2
AC-Ladebetriebsart 3, geeignet für Typ 2 gemäß IEC 62196-2, für Steckdose oder für ein fest angeschlossenes Ladekabel mit Fahrzeuganschluss (Typ 2, 7-polig, dreiphasig)
Prüfkabel FEV300-CON-TY1
AC-Ladebetriebsart 3, geeignet für Typ 1 gemäß IEC 62196-2 bzw. SAE J1772 mit Fahrzeuganschluss (Typ 1, 5-polig, einphasig)
Abmessungen (H×B×T)
110 × 45 × 220 mm (ohne Prüfkabel und Stecker)
Gewicht (einschließlich Prüfkabel Typ 1 oder Typ 2)
Ca. 1 kg
Sicherheitsnormen
IEC/EN 61010-1, Verschmutzungsgrad 2IEC/EN 61010-2-030, CAT II 300 V, Schutzklasse II
Schutzart
Gemäß IEC 60529: IP 54 (Gehäuse)Gemäß IEC 60529: IP 54 (Steckdosen mit aufgesteckten Schutzkappen, Stecker in angeschlossenem Zustand oder mit aufgesteckten Schutzkappen, ansonsten IP 20)
Betriebstemperatur
-20 °C bis 40 °C
Lagertemperatur
-20 °C bis 50 °C
Relative Luftfeuchte bei Betrieb (Bereich)
10 % bis 85 % RH, nichtkondensierend
Relative Luftfeuchtigkeit bei Lagerung
0 % bis 85 %, nicht kondensierend
Max. Höhenlage bei Betrieb
2000 m max.
Funktionen
Schutzleiter-Vorprüfung (PE)
Anzeige bei >50 V AC/DC zwischen Schutzleiter (PE) und Berührungssensor
PP-Simulation (Kabelsimulation)
Offen, 13 A, 20 A, 32 A, 63 A
CP-Zustände (Kontaktpilot)
Zustand A, B, C, D
CP-Fehlerzustand E
Ein/Aus (CP-Signal zu PE kurzgeschlossen)
Schutzleiter-Fehlerzustand F (Erdungsfehler)
Ein/Aus (Unterbrechung des Schutzleiters)
Ausgänge (nur zu Messzwecken)
Messanschlüsse L1, L2, L3, N, PE
Max. 250/480 V, max. 10 A
Anschlüsse für CP-Signalausgang
ca. +/-12 V
Vorsicht: Bei falscher Verdrahtung oder bei einem Fehler an der Ladestation können diese Anschlüsse gefährlich sein.
Wechselspannungsmessung
Bereich
500 V
Auflösung
0,1 V
Genauigkeit bei 45 bis 66 Hz
0,8 % + 3 Zählwerte
Eingangsimpedanz
360 kΩ
Überlastungsschutz
660 V effektiv
Durchgangsprüfung (RLO)
Messbereiche (Bereichsautomatik)
20 Ω/200 Ω/2000 Ω
Auflösung
0,01 Ω/ 0,1 Ω/1 Ω
Leerlaufspannung
>4 V
Isolationswiderstandsmessung (RISO)
Prüfspannungen
50 / 100 / 250 / 500 / 1.000 V
Genauigkeit der Prüfspannung (bei Nennprüfstrom)
+10%, -0%
Prüfspannungen
50 V100 V250 V500 V1000 V
Bereich des Isolationswiderstands
20 MΩ / 50 MΩ20 MΩ / 100 MΩ20 MΩ / 200 MΩ20 MΩ / 200 MΩ / 500 MΩ20 MΩ / 200 MΩ / 1000 MΩ
Auflösung
0,01 MΩ / 0,1 MΩ0,01 MΩ / 0,1 MΩ0,01 MΩ / 0,1 MΩ0,01 MΩ / 0,1 MΩ / 1 MΩ0,01 MΩ / 0,1 MΩ / 1 MΩ
Prüfstrom
1 mA bei 50 kΩ1 mA bei 100 kΩ1 mA bei 250 kΩ1 mA bei 500 kΩ1 mA bei 1 MΩ
Schleifen- und Netzimpedanz (ZI)
Bereich
10 Ω / 0,001 Ω / Hochstrom-mΩ-Modus
Auflösung
0,01 Ω / 0,1 Ω / 1 Ω
Kurzschlussstrom (Ik), PSC-Test
Bereich
1.000 A / 10 kA (50 kA)
Auflösung
1 A / 0,1 kA
Berechnete Werte
Kurzschlussstrom/Erdschlussstrom (Ik/PEFC) oder Kurzschlussstrom (Ik/PSC) werden mittels Division der gemessenen Netzspannung durch die gemessene Schleifenimpedanz (L-PE) bzw. Netzimpedanz (L-N) ermittelt.
Prüfung von Fehlerstromschutzeinrichtungen (RCD)
RCD-Typ
AC¹G²,S³
Fluke 1664
A, AC, B5, S
Hinweise
¹Reagiert auf AC²Allgemein, keine Verzögerung³Zeitverzögerung4Reagiert auf Impulssignal5Reagiert auf ein geglättetes DC-Signal
Auslösezeitprüfung (ΔT)
Stromeinstellungen¹
10–30–100–300–500–1000 mA – VAR10–30–100 mA
Multiplikator
x ½, x 1x 5
Messbereiche
RCD Typ G
310 ms50 ms
RCD Typ S
510 ms160 ms
Hinweise
¹Nur 1000 mA Typ ACNur 700 mA (max.) (Typ A) im VAR-ModusDer VAR-Modus ist für Typ B nicht verfügbar.
RCD-Auslösestrommessung, Rampenverfahren (IΔN)
Strombereich
30 % bis 110 % des Nennstroms des RCD¹
Stufengröße
10 % von IΔN²
Verweilzeit
Typ G
300 ms/Schritt
Typ S
500 ms/Schritt
Messgenauigkeit
±5 %
Spezifizierte Auslösestrombereiche (gemäß EN 61008-1)
50 % bis 100 % für Typ AC35 % bis 140 % für Typ A (>10 mA)35 % bis 200 % für Typ A (≤10 mA)50 % bis 200 % für Typ B²5 % für Typ B
Hinweise
¹30 % bis 150 % für Typ A IΔN > 10 mA30 % bis 210 % für Typ A IΔN = 10 mA20 % bis 210 % für Typ B
Erdwiderstandsprüfung (RE)
Bereich
200 Ω/2000 Ω
Auflösung
0,1 Ω/1 Ω
Frequenz
128 Hz
Ausgangsspannung
25 V
Phasendrehrichtung
Symbol
Drehfeldrichtungsanzeige ist aktiv.
Allgemeine Spezifikationen
Abmessungen (L x B x H)
10 x 25 x 12,5 cm
Gewicht (einschl. Batterien)
1,3 kg
Batterietyp, Anzahl
1,5 V Typ AA (LR6, Mignon), 6 Stück pro Gerät.
Schutzart
IP 40
Sicherheit
Entspricht EN 61010-1 Ausgabe 2.0 (2001-02), UL61010, ANSI/ISA -s82.02.01 2000 und CAN/CSA c22.2 Nr. 1010, 2. Ausgabe
Überspannungskategorien
CAT III 500 V, CAT IV 300 V
Elektrische Sicherheit in Niederspannungsnetzen
EN 61557-1 bis EN 61557-7 2. Ausgabe und EN 61557-10 2. Ausgabe
Fluke 6500-2 DE FTT KIT 2 Gerätetester incl. TruTest™ ADV Software, DGUV V3 0701/0702
Fluke 6500-2 DE KIT enthält:
6500-2 Gerätetester
EXTL-100 Verlängerungsadapter
Barcodeleser/Scanner
Fluke TruTest™ Software Advanced Version
Barcodeaufkleber mit Nummern 1-1000
500 Stück Geräteaufkleber für Gutbewertung
Fluke Trutest Software
einfache Verwaltung der Messdaten
schnelle Erstellung von Prüfprotokollen und Berichten
kostenlose Updates für 5 Jahre nach der Installation
einfache Datenerfassung und Übertragung in Datenbanken
intuitive Bedienung
Führen Sie mehr Tests pro Tag durch
Der Gerätetester Fluke 6500-2 zeichnet sich durch geringes Gewicht, geringe Größe, Eintastenbedienung und verbesserte Automatiktests aus. So können Sie die Anzahl der Tests an ortsveränderlichen Geräten pro Tag steigern. Mit dem Gerätetester 6500-2 können Messungen ohne Qualitätsverlust bei den Ergebnissen schneller durchgeführt werden.
Schnelle Eintastenbedienung
Jede der voreingestellten Testroutinen wird durch Druck einer einzigen Taste abgerufen. Das ist viel einfacher als eine Bedienung über Menüs oder die Auswahl mehrerer Funktionen und ermöglicht eine schnellere und effizientere Arbeitsweise. Das Modell 6500-2 ist zusätzlich mit benutzerdefinierten Testroutinen und einer alphanumerischen Tastatur für schnelle Dateneingaben ausgestattet.
Geringes Gewicht ...
Der tragbare Gerätetester 6500-2 ist äußerst kompakt und kann bei Arbeiten vor Ort leicht mitgeführt werden. Der beiliegende stabile Hartschalenkoffer schützt das Gerät während des Transports und bietet darüber hinaus Platz für Zubehör und andere Geräte.
Robust
Dieser tragbare Gerätetester ist – wie alle Geräte von Fluke – robust und für den Einsatz vor Ort ausgelegt. Mit einem tragbaren Gerätetester von Fluke verfügen Sie über eine universelle Lösung mit allen Funktionen zum Testen tragbarer Geräte.
Schnellere und einfachere Messungen nach VDE 0701/0702 an ortsveränderlichen Geräten
Eintastenbedienung: jede Testfunktion wird über eine spezielle Taste gestartet
Voreingestellte Werte für Gut/Schlecht ermöglichen Zeitersparnis
Großes Display mit Hintergrundbeleuchtung zum einfachen Ablesen
Einzelnetzsteckdose für den Geräteanschluss
Separate IEC-Steckdose zum einfachen Prüfen von Kaltgeräteleitungen
Abnehmbare Messleitungen für schnellen Austausch vor Ort
Integrierter Tragegriff
USB-Port für Datenübertragung
Integrierter Tastatur für schnelle Dateneingabe
Speicherung von Messdaten auf USB-Speichermedien und Übertragung an einen PC
Großes Grafikdisplay mit Hintergrundbeleuchtung
Voreingestellte Automatik-Testsequenzen für erhöhte Benutzerfreundlichkeit
Schnellere Dateneingabe durch integrierte Codes für Standort, Messpunkt und Beschreibung
Speicherprüffunktion für mehr Kontrolle vor Ort
USB-Port für Datenübertragung
Technische Daten
Spezifikationen
Die Genauigkeitsangabe für den Anzeigebereich ist definiert als ± (% vom Messwert + Digits) bei 23 °C ± 5 °C, ≤ 75 % rel.
Zwischen 0 °C und 18 °C sowie zwischen 28 °C und 40 °C, können sich die Ungenauigkeitswerte pro °C um 0,1 x (Angabe Ungenauigkeit) verschlechtern.
Die Genauigkeiten für die Messbereiche sind entsprechend den Normen EN61557-1: 1997, EN61557-2: 1997, EN61557‑4: 1997, EN61557-6: 1997, DIN VDE0404-2 spezifiziert.
Einschaltprüfung
Die Prüfung zeigt verwechselte Leiter und fehlende Schutzleiter an und misst die Netzspannung und Netzfrequenz.
Anzeigebereich
90 V bis 264 V
Ungenauigkeit bei 50 Hz
± (2% + 3 Zählwerte)
Auflösung
0,1 V
Eingangsimpedanz
> 1 MΩ // 2,2 nF
Maximale Netzeingangsspannung
264 V
Erdungsprüfung (R pe)
Anzeigebereich
0 bis 19,99 Ω
Ungenauigkeit (nach Leiterprüfung-Nullabgleich)
± (2,5% + 4 Zählwerte)
Auflösung
0,01 Ω
Prüfstrom
200 mA AC -0 % +40 % an 1,99 Ω 25 A AC ± 20 % an 25 mΩ bei 230 V
Leerlaufspannung
> 4 V, < 24 V (AC)
Messleitungskompensation
Max. bis 1,99 Ω
Isolationsprüfung (R iso)
Anzeigebereich
0 bis 299 MΩ
Ungenauigkeit
± (5 % + 2 Digits) von 0,1 bis 300 MΩ
Auflösung
0,01 MΩ (0 bis 19,99 MΩ) 0,1 MΩ (20 bis 199,9 MΩ) 1 MΩ (200 bis 299 MΩ)
Prüfspannung
500 V DC -0% 25% bei 500 kΩ Last oder 250 V DC -0 % +25 % bei 250 kΩ Last
Prüfstrom
> 1 mA bei 500 kΩ Last, < 15 mA bei 0 Ω
Automatische Entladungszeit
< 0,5 s für 1 μF
Max. Kapazitive Last
Betriebsfähig bis zu 1 µF
Messung des Berührungsstroms (IB)
Anzeigebereich
0 bis 1,99 mA AC
Ungenauigkeit
± (4% + 2 Zählwerte)
Auflösung
0,01 mA
Interner Widerstand (per Sonde)
2 kΩ
Messverfahren
Sonde*
Messung des Ersatzableitstroms (IEA)
Anzeigebereich
0 bis 19,99 mA AC
Ungenauigkeit
± (2,5% + 3 Zählwerte)
Auflösung
0,01 mA
Prüfspannung
100 V AC ± 20 %
Last-/Differenzstrommessung: Laststrom
Anzeigebereich
0 A bis 16 A
Ungenauigkeit
± (4% + 2 Zählwerte)
Auflösung
0,1 A*
Last-/Differenzstrommessung: Leistung
Anzeigebereich 230 V Netzspannung
0,0 VA bis 3,7 kVA
Ungenauigkeit
± (5 % + 3 Zählwerte)
Auflösung
1 VA (0 bis 999 VA), 0,1 kVA (>1,0 kVA)
Last-/Differenzstrommessung: Schutzleiterstrom
Anzeigebereich
0 bis 19,99 mA
Ungenauigkeit
± (4% + 4 Zählwerte)
Auflösung
0,01 mA*
PELV-Test
Ungenauigkeit bei 50 Hz
± (2% + 3 Zählwerte)
Überlastungsschutz
300 V effektiv
Schwellwert für Warnung
25 V effektiv
FI-Prüfung: Auslösestrom
Betriebsfehler
±10 %
Nennwert
30 mA
Ungenauigkeit
±5 %
FI-Prüfung: Auslösezeit
Normforderung
61557 Teil 6; Toleranz des Nennprüfstroms 0 % bis +10 %
Betriebsfehler
±10 %
Typ des RCD
AC Netzspannung 30 mA
Anzeigebereich
310 ms
Auflösung
0,1 ms
Ungenauigkeit
3 ms
Maximalwerte Auslösezeit bei 100 % (30 mA)
300 ms
Maximalwerte Auslösezeit bei 500 % (150 mA)
40 ms
*Der Prüfling wird während der Prüfung mit Netzspannung versorgt.
Umgebungsdaten
Betriebstemperatur
0 bis 40 °C
Relative Luftfeuchtigkeit
Nicht kondensierend < 10 °C 95 % von 10 bis 30 °C 75 % von 30 bis 40 °C
Sicherheitsbestimmungen
Sicherheitsspezifikation
Erfüllt EN61010-1 3. Ausgabe
CAT II, 300 V, Verschmutzungsgrad 2
DIN VDE0404-1 und DIN VDE0404-2
DIN VDE 0413/EN 61557 Teile 1, 2, 4, 6, 10
CAT II, 300 V, Verschmutzungsgrad 2
Mechanische & allgemeine Daten
Abmessungen
200 mm (L) x 275 mm (B) x 114 mm (H)
Gewicht
3,13 kg
Stromversorgung
230 V +10 % -15 %, 50 Hz ±2 Hz oder (nur bei 6500-2: 110 V +10 % -15 %, 50 Hz ±2 Hz)
Leistungsaufnahme (Tester)
13 W typisch (Leerlauf) max. 60 W während 25 A Leiterprüfung
Bei Lagerung
Temperatur
-10 bis 60 °C
Korrosion
70 °C bei 95 % relativer Luftfeuchte für max. 5 Tage
Höhe über NN bei Betrieb
0 bis 2000 m
Abdichtung
IP-40 (Gehäuse), IP-20 (Steckverbinder)
EMV
Erfüllt EN 61326-1, tragbar
EMI-Festigkeit
3 V/m
FLUKE DMS 1.7 Complete Professional Software für Gerätetester und Installationstester
kostenfreies update auf Version 1.8 und 1.9 über folgenden Link:
https://www.fluke.com/de-de/support/software-downloads/dms-software-downloads
zusätzliche Funktionen der Professionell Software:
Verwalten der Benutzerberechtigungen, Vergleich und Aktualisierung unterschiedlicher Datenbanken, Barcode-Druck von Labeln mit Test- und Gerätenummern
Lieferumfang:
- Fluke DMS 1.7 COMPL/PROF Software CD
- Fluke Kurzanleitung
geeignet für Gerätetester und Installationstester
Die Software ist vom Widerruf/Rückgabe nach Öffnung ausgeschlossen !
FLUKE DMS Software – eine Komplettlösung
Die FLUKE DMS Software (Data Management Software) ist ein effizientes Programm für die Datenaufzeichnung und die Verwaltung von Testergebnissen beim Testen elektrischer Installationen gemäß DIN VDE 0100, ÖVE/ÖNORM E 8001 und NIV oder ortsveränderlicher Geräte gemäß DIN VDE 0701/0702 und ÖVE/ÖNORM E 8701. Die Software FLUKE DMS ist als Modul DMS 0100/INS für das Testen elektrischer Installationen und als DMS 0702/PAT für das Testen von Geräten verfügbar. Die mit interessanten Zusatzfunktionen ausgestattete PROF-Version ist eine ideale Software für Serviceanbieter oder im Gebäudemanagement. Mit der COMPL-Version bietet FLUKE ein Komplettpaket für das Testen von elektrischen Installationen und Geräten. Eine Software für FLUKE-1650, , 1660 Serie und FLUKE-6500 Serie
Fluke DMS COMPL
Enthält das Modul Fluke DMS 0100/INST und 0702/PAT
Unterstützt Fluke 1650 Serie, Fluke 1660 Serie und Fluke 6500-2
Fluke DMS 0702/PATDie komfortable, erweiterbare Software für die Verwaltung und Berichterstattung bei Gerätetests in Übereinstimmung mit den Normen DIN VDE 0701/0702, ÖVE/ÖNORM E 8701Klare, logische StrukturEine einfach überschaubare, stets sichtbare Verzeichnisstruktur (Kunde, Standort, Abteilung, zu prüfende Einheit, Test)Messdatenübertragung vom Messgerät zum PCNeue Datensätze für die zu prüfende Einheit werden automatisch erstellt. Testergebnisse können schnell und einfach ausgedruckt werdenAusdruck der Testergebnisse einer Testserie als Liste oder als Testbericht für einzeln zu prüfende EinheitenExport-Funktion für Listen im Text- oder Excel-FormatUnterstützt FLUKE 6500Fluke DMS 0100/INST
Komfortable, erweiterbare Software für die Verwaltung und Berichterstattung bei Installationstests in Übereinstimmung mit den Normen EN 60364, DIN VDE 0100/0105, ÖVE/ÖNORM E 8001
Klare, logische Struktur
Einfach überschaubare, stets sichtbare Verzeichnisstruktur (Kunde, Installation, Test, Verteilung und Stromkreis)
Messdatenübertragung vom Messgerät zum PC
Neue Datensätze für Tests werden automatisch erstellt Testergebnisse können schnell und einfach ausgedruckt werden
Ausdruck von Prüfberichten
Export-Funktion für Listen im Text- oder Excel-Format
Unterstützt Fluke 1650 und 1660 Serie
Fluke FLK-1664FC MSTR FTT KIT, 1664FC DE, 6500-2, T150, 117, 373, Trutest ADV Meister KIT
Lieferumfang:
Fluke 1664FC DE – Installationsprüfgerät mit KalibrierzertifikatFluke 6500-2 – Tragbarer Geräteprüfer mit KalibrierzertifikatFluke T150VDE– Zweipolige PrüfgeräteFluke 117 – TRMS-MultimeterFluke 373 – TRMS-StromzangeFluke TRUTEST ADVANCED – Datenverwaltungssoftware
Fluke 1664 ist Teil der Serie 1660. Die neue Fluke-Serie 1660 überprüft die Sicherheit von elektrischen Anlagen in Haushalt, Gewerbe und Industrie. Sie stellen sicher, dass ortsfeste Verdrahtungen sicher und richtig installiert sind und die Installationsvorschriften gemäß IEC 60364 und alle relevanten örtlichen Normen erfüllen Die Prüfgeräte der Serie Fluke 1660 sind die einzige Prüfgeräte, die Schäden an angeschlossene Geräte verhindern.
Fluke 1664 FC enthält die Sicherheitsfunktion Insulation-Pre Test™ (zum Patent angemeldet). Diese Funktion verhindert, dass Sie Versuche mit Geräten durchführen, die während der Prüfung mit dem System verbunden sind, wodurch versehentliche Beschädigungen eliminiert werden.Durch das Hinzufügen von Fluke Connect können Sie Testergebnisse jetzt direkt an Ihr Smartphone senden. Die Ergebnisse können dann an andere Mitglieder des Teams übertragen werden. Die Daten können auch in der Fluke Cloud™ gespeichert werden, was Schreibarbeiten und mögliche Fehler reduziert. Es ist eine sichere und präzise Möglichkeit zum Speichern von Prüfdaten und zum Erstellen von Zertifikaten mit Fluke TRUTEST (Datenverwaltungssoftware).
Merkmale:
Insulation-Pre Test™-SicherheitsfunktionIsolierung bei L-N-, N-PE-EingängenAutomatischer PrüfablaufDurchgangsprüfung bei L-N-, N-PE-EingängenFluke Connect®-KompatibilitätShareLive™-Abruf FlukeCloud™-Speicherung Ein-/ausschaltbarer automatischer Start für RCD/FI und LooptestZ max-SpeicherRobuste Ausführung, Anschlusskabel mit Einzeleingang
Fluke FLK-FEV300/KIT DE Prüfadaptersatz für Elektrofahrzeug-Ladestationen 1664FC
Lieferumfang:
FEV300/BASIC Prüfadapter
1664 FC Multifunktions-Installationstester
FEV300-CON-TY2 Prüfkabel Typ 2
Tragetasche
Wichtigste Merkmale
Schutzleiter (PE) können auf ein mögliches Vorhandensein gefährlicher Spannungen gegen Erde sicher geprüft werden
Simulation verschiedener Strombelastbarkeiten der Ladeverkabelung
Simulation der Fahrzeugladezustände
Simulation eines Erdungsfehlers (PE)
Fluke 1664 FC zur Durchführung von Installationsprüfungen und Prüfkabel Typ 2 im Lieferumfang
Allgemeine Funktionsmerkmale
Eingangsspannung
Bis zu 250 V (einphasiges System)/bis zu 480 V (Dreiphasensystem), 50/60 Hz, max. 10 A
Interne Leistungsaufnahme
Max. 3 W
Prüfkabel FEV300-CON-TY2
AC-Ladebetriebsart 3, geeignet für Typ 2 gemäß IEC 62196-2, für Steckdose oder für ein fest angeschlossenes Ladekabel mit Fahrzeuganschluss (Typ 2, 7-polig, dreiphasig)
Prüfkabel FEV300-CON-TY1
AC-Ladebetriebsart 3, geeignet für Typ 1 gemäß IEC 62196-2 bzw. SAE J1772 mit Fahrzeuganschluss (Typ 1, 5-polig, einphasig)
Abmessungen (H×B×T)
110 × 45 × 220 mm (ohne Prüfkabel und Stecker)
Gewicht (einschließlich Prüfkabel Typ 1 oder Typ 2)
Ca. 1 kg
Sicherheitsnormen
IEC/EN 61010-1, Verschmutzungsgrad 2IEC/EN 61010-2-030, CAT II 300 V, Schutzklasse II
Schutzart
Gemäß IEC 60529: IP 54 (Gehäuse)Gemäß IEC 60529: IP 54 (Steckdosen mit aufgesteckten Schutzkappen, Stecker in angeschlossenem Zustand oder mit aufgesteckten Schutzkappen, ansonsten IP 20)
Betriebstemperatur
-20 °C bis 40 °C
Lagertemperatur
-20 °C bis 50 °C
Relative Luftfeuchte bei Betrieb (Bereich)
10 % bis 85 % RH, nichtkondensierend
Relative Luftfeuchtigkeit bei Lagerung
0 % bis 85 %, nicht kondensierend
Max. Höhenlage bei Betrieb
2000 m max.
Funktionen
Schutzleiter-Vorprüfung (PE)
Anzeige bei >50 V AC/DC zwischen Schutzleiter (PE) und Berührungssensor
PP-Simulation (Kabelsimulation)
Offen, 13 A, 20 A, 32 A, 63 A
CP-Zustände (Kontaktpilot)
Zustand A, B, C, D
CP-Fehlerzustand E
Ein/Aus (CP-Signal zu PE kurzgeschlossen)
Schutzleiter-Fehlerzustand F (Erdungsfehler)
Ein/Aus (Unterbrechung des Schutzleiters)
Ausgänge (nur zu Messzwecken)
Messanschlüsse L1, L2, L3, N, PE
Max. 250/480 V, max. 10 A
Anschlüsse für CP-Signalausgang
ca. +/-12 V
Vorsicht: Bei falscher Verdrahtung oder bei einem Fehler an der Ladestation können diese Anschlüsse gefährlich sein.
Wechselspannungsmessung
Bereich
500 V
Auflösung
0,1 V
Genauigkeit bei 45 bis 66 Hz
0,8 % + 3 Zählwerte
Eingangsimpedanz
360 kΩ
Überlastungsschutz
660 V effektiv
Durchgangsprüfung (RLO)
Messbereiche (Bereichsautomatik)
20 Ω/200 Ω/2000 Ω
Auflösung
0,01 Ω/ 0,1 Ω/1 Ω
Leerlaufspannung
>4 V
Isolationswiderstandsmessung (RISO)
Prüfspannungen
50 / 100 / 250 / 500 / 1.000 V
Genauigkeit der Prüfspannung (bei Nennprüfstrom)
+10%, -0%
Prüfspannungen
50 V100 V250 V500 V1000 V
Bereich des Isolationswiderstands
20 MΩ / 50 MΩ20 MΩ / 100 MΩ20 MΩ / 200 MΩ20 MΩ / 200 MΩ / 500 MΩ20 MΩ / 200 MΩ / 1000 MΩ
Auflösung
0,01 MΩ / 0,1 MΩ0,01 MΩ / 0,1 MΩ0,01 MΩ / 0,1 MΩ0,01 MΩ / 0,1 MΩ / 1 MΩ0,01 MΩ / 0,1 MΩ / 1 MΩ
Prüfstrom
1 mA bei 50 kΩ1 mA bei 100 kΩ1 mA bei 250 kΩ1 mA bei 500 kΩ1 mA bei 1 MΩ
Schleifen- und Netzimpedanz (ZI)
Bereich
10 Ω / 0,001 Ω / Hochstrom-mΩ-Modus
Auflösung
0,01 Ω / 0,1 Ω / 1 Ω
Kurzschlussstrom (Ik), PSC-Test
Bereich
1.000 A / 10 kA (50 kA)
Auflösung
1 A / 0,1 kA
Berechnete Werte
Kurzschlussstrom/Erdschlussstrom (Ik/PEFC) oder Kurzschlussstrom (Ik/PSC) werden mittels Division der gemessenen Netzspannung durch die gemessene Schleifenimpedanz (L-PE) bzw. Netzimpedanz (L-N) ermittelt.
Prüfung von Fehlerstromschutzeinrichtungen (RCD)
RCD-Typ
AC¹G²,S³
Fluke 1664
A, AC, B5, S
Hinweise
¹Reagiert auf AC²Allgemein, keine Verzögerung³Zeitverzögerung4Reagiert auf Impulssignal5Reagiert auf ein geglättetes DC-Signal
Auslösezeitprüfung (ΔT)
Stromeinstellungen¹
10–30–100–300–500–1000 mA – VAR10–30–100 mA
Multiplikator
x ½, x 1x 5
Messbereiche
RCD Typ G
310 ms50 ms
RCD Typ S
510 ms160 ms
Hinweise
¹Nur 1000 mA Typ ACNur 700 mA (max.) (Typ A) im VAR-ModusDer VAR-Modus ist für Typ B nicht verfügbar.
RCD-Auslösestrommessung, Rampenverfahren (IΔN)
Strombereich
30 % bis 110 % des Nennstroms des RCD¹
Stufengröße
10 % von IΔN²
Verweilzeit
Typ G
300 ms/Schritt
Typ S
500 ms/Schritt
Messgenauigkeit
±5 %
Spezifizierte Auslösestrombereiche (gemäß EN 61008-1)
50 % bis 100 % für Typ AC35 % bis 140 % für Typ A (>10 mA)35 % bis 200 % für Typ A (≤10 mA)50 % bis 200 % für Typ B²5 % für Typ B
Hinweise
¹30 % bis 150 % für Typ A IΔN > 10 mA30 % bis 210 % für Typ A IΔN = 10 mA20 % bis 210 % für Typ B
Erdwiderstandsprüfung (RE)
Bereich
200 Ω/2000 Ω
Auflösung
0,1 Ω/1 Ω
Frequenz
128 Hz
Ausgangsspannung
25 V
Phasendrehrichtung
Symbol
Drehfeldrichtungsanzeige ist aktiv.
Allgemeine Spezifikationen
Abmessungen (L x B x H)
10 x 25 x 12,5 cm
Gewicht (einschl. Batterien)
1,3 kg
Batterietyp, Anzahl
1,5 V Typ AA (LR6, Mignon), 6 Stück pro Gerät.
Schutzart
IP 40
Sicherheit
Entspricht EN 61010-1 Ausgabe 2.0 (2001-02), UL61010, ANSI/ISA -s82.02.01 2000 und CAN/CSA c22.2 Nr. 1010, 2. Ausgabe
Überspannungskategorien
CAT III 500 V, CAT IV 300 V
Elektrische Sicherheit in Niederspannungsnetzen
EN 61557-1 bis EN 61557-7 2. Ausgabe und EN 61557-10 2. Ausgabe
Fluke FLK-1664FC MSTR KT
Meisterkit, 1664FC DE, 6500-2, T150VDE, 117, 373, PC Software
Lieferumfang:
Fluke 1664FC DE – Installationsprüfgerät mit KalibrierzertifikatFluke 6500-2 – Tragbarer Geräteprüfer mit KalibrierzertifikatFluke T150VDE– Zweipolige PrüfgeräteFluke 117 – TRMS-MultimeterFluke 373 – TRMS-StromzangeFluke PC – Datenverwaltungssoftware
Fluke 1664 ist Teil der Serie 1660. Die neue Fluke-Serie 1660 überprüft die Sicherheit von elektrischen Anlagen in Haushalt, Gewerbe und Industrie. Sie stellen sicher, dass ortsfeste Verdrahtungen sicher und richtig installiert sind und die Installationsvorschriften gemäß IEC 60364 und alle relevanten örtlichen Normen erfüllen Die Prüfgeräte der Serie Fluke 1660 sind die einzige Prüfgeräte, die Schäden an angeschlossene Geräte verhindern.
Fluke 1664 FC enthält die Sicherheitsfunktion Insulation-Pre Test™ (zum Patent angemeldet). Diese Funktion verhindert, dass Sie Versuche mit Geräten durchführen, die während der Prüfung mit dem System verbunden sind, wodurch versehentliche Beschädigungen eliminiert werden.Durch das Hinzufügen von Fluke Connect können Sie Testergebnisse jetzt direkt an Ihr Smartphone senden. Die Ergebnisse können dann an andere Mitglieder des Teams übertragen werden. Die Daten können auch in der Fluke Cloud™ gespeichert werden, was Schreibarbeiten und mögliche Fehler reduziert. Es ist eine sichere und präzise Möglichkeit zum Speichern von Prüfdaten und zum Erstellen von Zertifikaten mit Fluke DMS (Datenverwaltungssoftware).
Merkmale:
Insulation-Pre Test™-SicherheitsfunktionIsolierung bei L-N-, N-PE-EingängenAutomatischer PrüfablaufDurchgangsprüfung bei L-N-, N-PE-EingängenFluke Connect®-KompatibilitätShareLive™-Abruf FlukeCloud™-Speicherung Ein-/ausschaltbarer automatischer Start für RCD/FI und LooptestZ max-SpeicherRobuste Ausführung, Anschlusskabel mit Einzeleingang
Fluke FLK-1664FC MSTR FTT KIT, 1664FC DE, 6500-2, T150, 117, 373, Trutest ADV Meister KIT
Lieferumfang:
Fluke 1664FC DE – Installationsprüfgerät mit KalibrierzertifikatFluke 6500-2 – Tragbarer Geräteprüfer mit KalibrierzertifikatFluke T150VDE– Zweipolige PrüfgeräteFluke 117 – TRMS-MultimeterFluke 373 – TRMS-StromzangeFluke TRUTEST ADVANCED – Datenverwaltungssoftware
Fluke 1664 ist Teil der Serie 1660. Die neue Fluke-Serie 1660 überprüft die Sicherheit von elektrischen Anlagen in Haushalt, Gewerbe und Industrie. Sie stellen sicher, dass ortsfeste Verdrahtungen sicher und richtig installiert sind und die Installationsvorschriften gemäß IEC 60364 und alle relevanten örtlichen Normen erfüllen Die Prüfgeräte der Serie Fluke 1660 sind die einzige Prüfgeräte, die Schäden an angeschlossene Geräte verhindern.
Fluke 1664 FC enthält die Sicherheitsfunktion Insulation-Pre Test™ (zum Patent angemeldet). Diese Funktion verhindert, dass Sie Versuche mit Geräten durchführen, die während der Prüfung mit dem System verbunden sind, wodurch versehentliche Beschädigungen eliminiert werden.Durch das Hinzufügen von Fluke Connect können Sie Testergebnisse jetzt direkt an Ihr Smartphone senden. Die Ergebnisse können dann an andere Mitglieder des Teams übertragen werden. Die Daten können auch in der Fluke Cloud™ gespeichert werden, was Schreibarbeiten und mögliche Fehler reduziert. Es ist eine sichere und präzise Möglichkeit zum Speichern von Prüfdaten und zum Erstellen von Zertifikaten mit Fluke TRUTEST (Datenverwaltungssoftware).
Merkmale:
Insulation-Pre Test™-SicherheitsfunktionIsolierung bei L-N-, N-PE-EingängenAutomatischer PrüfablaufDurchgangsprüfung bei L-N-, N-PE-EingängenFluke Connect®-KompatibilitätShareLive™-Abruf FlukeCloud™-Speicherung Ein-/ausschaltbarer automatischer Start für RCD/FI und LooptestZ max-SpeicherRobuste Ausführung, Anschlusskabel mit Einzeleingang
