Ein Satz Messleitungen mit stapelbaren Schiebehüls
Ein Satz TL 75 Messleitungen
Benutzerhandbücher
Wenn Sie den neuen Multifunktions-Kalibrator Fluke 725 mitnehmen, sind Sie in der Lage, praktisch alle Prozessparameter zu testen und zu kalibrieren. Messen und Geben von mA, Spannungen, Temperaturen (Widerstandsthermometer und Thermoelemente), Frequenzen, Widerständen und Druckwerten (bei Verwendung eines optionalen Druckmoduls). Müssen Sie auch Transmitter kalibrieren? Das zweigeteilte Display des 725 zeigt Ihnen die Eingangs- und Ausgangswerte gleichzeitig an. Für Ventil- und I/P-Tests können Sie mA-Werte geben und gleichzeitig den Druck messen. Der 725 verfügt über automatische Stufen- und Rampenfunktionen für ferngesteuerte Prüfungen und dazu über eine 25%-Stufenfunktion für schnelle Linearitätstests. Sobald Sie den Fluke 725 in der Hand haben, sind Sie sofort einsatzbereit. Die Bedienung erfolgt mit einfachen Einstellern und ohne Menüs. Dank der Speicherfunktionen können die Einstellungen für den jeweiligen Test schnell vorgenommen werden.
Eigenschaften:
Dank der kompakten Abmessungen und der schlanken Formgebung einfach zu transportieren
Besonders robust und zuverlässig konstruiert, daher hervorragend für den Feldeinsatz geeignet
Gleichzeitige Anzeige von Eingangs- und Ausgangswerten auf einem ablesefreundlichen Doppeldisplay
Messen von Spannung, mA, Widerstandsthermometern, Thermoelementen, Frequenz und Widerstand zum Testen von Sensoren und Transmittern
Geben/Simulieren von Spannung, mA, Thermoelementen, Widerstandsthermometern, Frequenz, Widerstand und Druck, um Transmitter zu kalibrieren.
Messen/Geben von Druck mit einem der 29 Druckmodule der Serie Fluke 700Pxx
Geben von mA mit gleichzeitiger Druckmessung zur Durchführung von Ventil- und I/P-Tests
Unterstützt das Testen von Durchflussmessern mit Frequenz- und CPM-Funktionen
Durchführen von schnellen Linearitätsprüfungen mit automatischen Stufen- und Rampenfunktionen
Speisen von Transmittern mittels der Schleifenstromversorgung bei gleichzeitiger mA-Messung
Zuverlässige Kalibrierung von schnell getakteten RTD-Transmittern und SPS bis hinunter zu einer Impulsdauer von nur 10 ms.
Speichern von häufig verwendeten Test-Setups
Hintergrundbeleuchtung erleichtert die Arbeit unter schlechten Beleuchtungsbedingungen
Vier Mignonzellen für eine große Batteriekapazität
Separates Batteriefach für schnellen Batteriewechsel
Messen Ungenauigkeit:
Gleichspannung
30,000 V
0,02 %+ 2 Digits (unteres Display)
30,000 V
0,02 %+ 2 Digits (unteres Display)
100,00 mV
0,02 % +2 Digits
-10,00 mV bis 75,00 mV
0,025 % + 1 Digit (über TE-Anschluss)
Gleichstrom
24,000 mA
0,02 % +2 Digits
Widerstand
0,0 bis 400,0 O
0,1O (4-Leiter), 0,15 O (2- und 3-Leiter)
401 bis 1500 O
0,5 O (4-Leiter), 1 O (2- und 3-Leiter)
1500 bis 3200 O
1 O (4-Leiter), 1,5 O (2- und 3-Leiter)
Frequenz
2,0 bis 1000,0 CPM
0,05 % + 1 Digit
1,0 bis 1100,0 Hz
0,05 % + 1 Digit
1,00 bis 10,00 kHz
0,05 % + 1 Digit
Empfindlichkeit
min. 1 Vss
Druck
Ungenauigkeit
von 0,025 % des Bereichs mit einem der 29 Druckmodule.
(für detaillierte Spezifikationen siehe bei Druckmodulen unter Optionen und Zubehör)
Module erhältlich für Differenzdruck, Überdruck, Vakuum, Absolutdruck, Dualdruck und Hochdruck.
Geben Ungenauigkeit:
Gleichspannung
100,00 mV
0,02 % + 2 Digits
10,000 V
0,02 % + 2 Digits
-10,00 mV bis 75,00 mV
0,025 % + 1 Digit (über TE-Anschluss)
Gleichstrom
24,000 mA (Geben)
0,02 % + 2 Digits
24,000 mA (Simulieren)
0,02 % + 2 Digits
Widerstand
15,0 bis 400,0 O
0,15 O (Anreg.Strom 0,15 bis 0,5 mA), 0,1 O (Anreg.Strom 0,5 bis 2 mA)
401 bis 1500 O
0,5 O (Anregungsstrom 0,05 bis 0,8 mA)
1500 bis 3200 O
1 O (Anregungsstrom 0,05 bis 0,4 mA)
Frequenz
2,0 bis 1000,0 CPM
0.05 %
1,0 bis 1100,0 Hz
0.05 %
1,00 bis 10,00 kHz
0.25 %
Signalform:
5 Vss Rechteck, -0,1 V Offset
Widerstandsthermometer und Thermoelemente:
Ungenauigkeit beim Messen:
NI-120
0,2 °C
PT-100 (385)
0,33 °C
PT-100 (393)
0,3 °C
PT-100 (385)
0,3 °C
PT-200 (385)
0,2 °C
PT-500 (385)
0,3 °C
PT-1000 (385)
0,2 °C
Auflösung:
0,1 °C
J:
0,7 °C
K:
0,8 °C
T:
0,8 °C
E:
0,7 °C
R:
1,8 °C
S:
1,5 °C
B:
1,4 °C
L:
0,7 °C
U:
0,75 °C
N:
0,9 °C
Auflösung
J, K, T, E, L, N, U: 0.1 °C B, R, S: 1 °C
XK
0.6°C
BP
1.2°C
Ungenauigkeit beim Geben:
NI-120
0,2 °C
PT-100 (385)
0,33 °C
PT-100 (393)
0,3 °C
PT-100 (JIS)
0,3 °C
PT-200 (385)
0,2 °C
PT-500 (385)
0,3 °C
PT-1000 (385)
0,2 °C
Auflösung:
0,1 °C
Hinweis:
Ungenauigkeit angegeben für 4-Leiter-Messung.
J:
0,7 °C
K:
0,8 °C
T:
0,8 °C
E:
0,7 °C
R:
1,4 °C
S:
1,5 °C
B:
1,4 °C
L:
0,7 °C
U:
0,75 °C
N:
0,9 °C
Auflösung
J, K, T, E, L, N, U: 0.1 °C B, R, S: 1 °C
XK
0.6°C
BP
1.2°C
Spezifikationen:
Rampenfunktionen
Geberfunktionen:
Spannung, Strom, Widerstand, Frequenz, Temperatur
Rampenfunktionen
Langsame Rampe, schnelle Rampe, 25 % Stufen-Rampe
Schleifenspannungs-Funktion
Spannung:
24 V
Ungenauigkeit:
10 %
Maximaler Strom:
22 mA, kurzschlussgeschützt
Stufenfunktionen
Geberfunktionen:
Spannung, Strom, Widerstand, Frequenz, Temperatur
Stufen
25 % vom Bereich, 100 % vom Bereich
Umgebungsdaten:
Betriebstemperatur
-10 °C bis +55 °C
Lagertemperatur
-20 °C bis 71 °C
Höhe über NN bei Betrieb
3000 m
Sicherheit:
Zertifiziert durch
EN 61010-1:1993, ANSI/ISA S82.01-1994; CAN/CSA C22.2 Nr. 1010.1:1992
Mechanische und allgemeine Daten:
Abmessungen
130 x 236 x 61 mm
Gewicht
0,65 kg
Batterien
4 Alkali-Batterien Typ AA
Batteriewechsel
Separates Batteriefach, zugänglich ohne Aufbrechen des Kalibriersiegels
Seitliche Anschlüsse
Druckmodul-Anschluss, auch zur Echtzeit-Fernprogrammierung

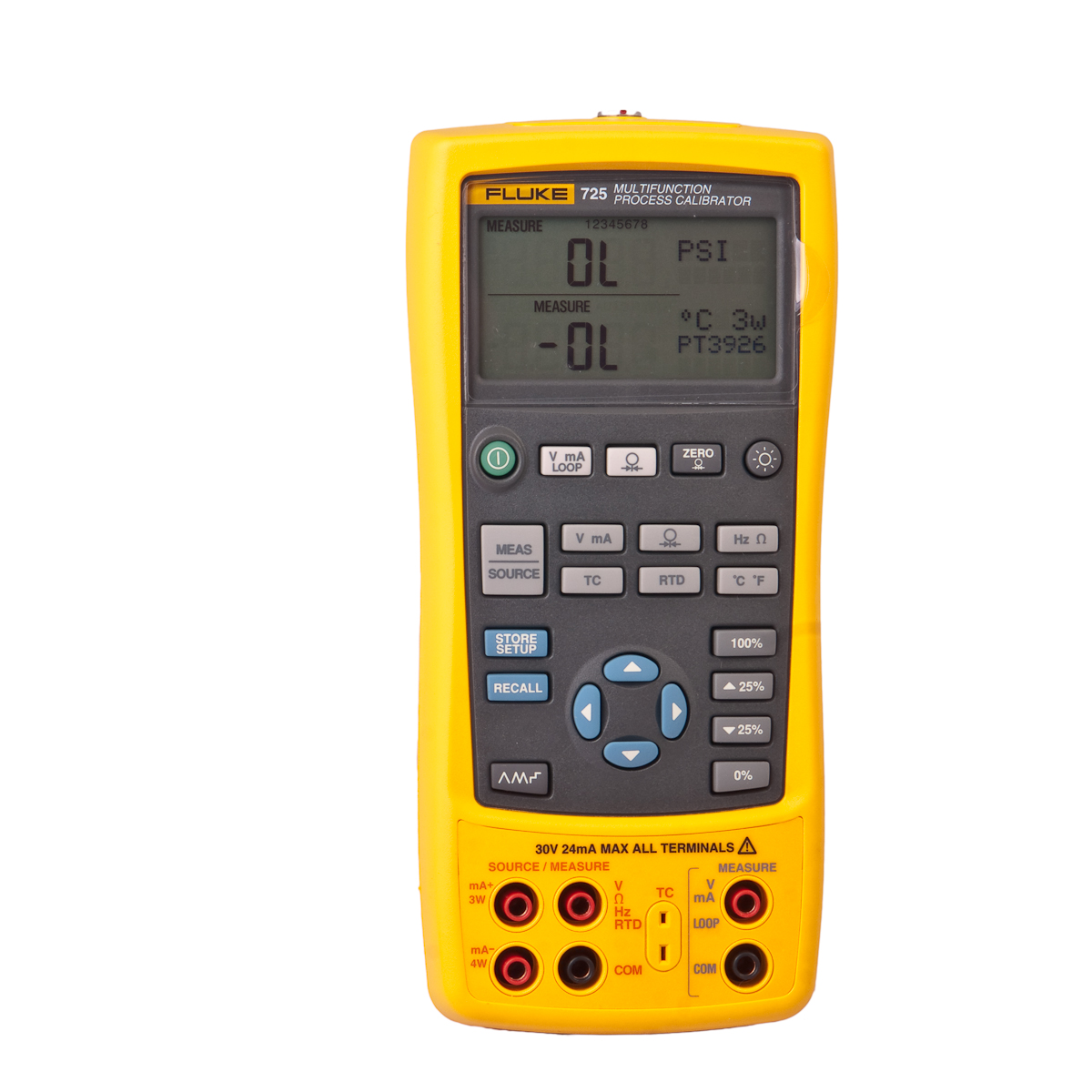

Fluke 725 Multifunktions Prozesskalibrator
Lieferumfang:
Fluke 725
Ein Messklemmensatz AC72
Ein Satz Messleitungen mit stapelbaren Schiebehüls
Ein Satz TL 75 Messleitungen
Benutzerhandbücher
Wenn Sie den neuen Multifunktions-Kalibrator Fluke 725 mitnehmen, sind Sie in der Lage, praktisch alle Prozessparameter zu testen und zu kalibrieren. Messen und Geben von mA, Spannungen, Temperaturen (Widerstandsthermometer und Thermoelemente), Frequenzen, Widerständen und Druckwerten (bei Verwendung eines optionalen Druckmoduls).Müssen Sie auch Transmitter kalibrieren? Das zweigeteilte Display des 725 zeigt Ihnen die Eingangs- und Ausgangswerte gleichzeitig an. Für Ventil- und I/P-Tests können Sie mA-Werte geben und gleichzeitig den Druck messen. Der 725 verfügt über automatische Stufen- und Rampenfunktionen für ferngesteuerte Prüfungen und dazu über eine 25%-Stufenfunktion für schnelle Linearitätstests.Sobald Sie den Fluke 725 in der Hand haben, sind Sie sofort einsatzbereit. Die Bedienung erfolgt mit einfachen Einstellern und ohne Menüs. Dank der Speicherfunktionen können die Einstellungen für den jeweiligen Test schnell vorgenommen werden.
Eigenschaften:
Dank der kompakten Abmessungen und der schlanken Formgebung einfach zu transportieren
Besonders robust und zuverlässig konstruiert, daher hervorragend für den Feldeinsatz geeignet
Gleichzeitige Anzeige von Eingangs- und Ausgangswerten auf einem ablesefreundlichen Doppeldisplay
Messen von Spannung, mA, Widerstandsthermometern, Thermoelementen, Frequenz und Widerstand zum Testen von Sensoren und Transmittern
Geben/Simulieren von Spannung, mA, Thermoelementen, Widerstandsthermometern, Frequenz, Widerstand und Druck, um Transmitter zu kalibrieren.
Messen/Geben von Druck mit einem der 29 Druckmodule der Serie Fluke 700Pxx
Geben von mA mit gleichzeitiger Druckmessung zur Durchführung von Ventil- und I/P-Tests
Unterstützt das Testen von Durchflussmessern mit Frequenz- und CPM-Funktionen
Durchführen von schnellen Linearitätsprüfungen mit automatischen Stufen- und Rampenfunktionen
Speisen von Transmittern mittels der Schleifenstromversorgung bei gleichzeitiger mA-Messung
Zuverlässige Kalibrierung von schnell getakteten RTD-Transmittern und SPS bis hinunter zu einer Impulsdauer von nur 10 ms.
Speichern von häufig verwendeten Test-Setups
Hintergrundbeleuchtung erleichtert die Arbeit unter schlechten Beleuchtungsbedingungen
Vier Mignonzellen für eine große Batteriekapazität
Separates Batteriefach für schnellen Batteriewechsel
Messen Ungenauigkeit:
Gleichspannung
30,000 V
0,02 %+ 2 Digits (unteres Display)
30,000 V
0,02 %+ 2 Digits (unteres Display)
100,00 mV
0,02 % +2 Digits
-10,00 mV bis 75,00 mV
0,025 % + 1 Digit (über TE-Anschluss)
Gleichstrom
24,000 mA
0,02 % +2 Digits
Widerstand
0,0 bis 400,0 O
0,1O (4-Leiter), 0,15 O (2- und 3-Leiter)
401 bis 1500 O
0,5 O (4-Leiter), 1 O (2- und 3-Leiter)
1500 bis 3200 O
1 O (4-Leiter), 1,5 O (2- und 3-Leiter)
Frequenz
2,0 bis 1000,0 CPM
0,05 % + 1 Digit
1,0 bis 1100,0 Hz
0,05 % + 1 Digit
1,00 bis 10,00 kHz
0,05 % + 1 Digit
Empfindlichkeit
min. 1 Vss
Druck
Ungenauigkeit
von 0,025 % des Bereichs mit einem der 29 Druckmodule.
(für detaillierte Spezifikationen siehe bei Druckmodulen unter Optionen und Zubehör)
Module erhältlich für Differenzdruck, Überdruck, Vakuum, Absolutdruck, Dualdruck und Hochdruck.
Geben Ungenauigkeit:
Gleichspannung
100,00 mV
0,02 % + 2 Digits
10,000 V
0,02 % + 2 Digits
-10,00 mV bis 75,00 mV
0,025 % + 1 Digit (über TE-Anschluss)
Gleichstrom
24,000 mA (Geben)
0,02 % + 2 Digits
24,000 mA (Simulieren)
0,02 % + 2 Digits
Widerstand
15,0 bis 400,0 O
0,15 O (Anreg.Strom 0,15 bis 0,5 mA), 0,1 O (Anreg.Strom 0,5 bis 2 mA)
401 bis 1500 O
0,5 O (Anregungsstrom 0,05 bis 0,8 mA)
1500 bis 3200 O
1 O (Anregungsstrom 0,05 bis 0,4 mA)
Frequenz
2,0 bis 1000,0 CPM
0.05 %
1,0 bis 1100,0 Hz
0.05 %
1,00 bis 10,00 kHz
0.25 %
Signalform:
5 Vss Rechteck, -0,1 V Offset
Widerstandsthermometer und Thermoelemente:
Ungenauigkeit beim Messen:
NI-120
0,2 °C
PT-100 (385)
0,33 °C
PT-100 (393)
0,3 °C
PT-100 (385)
0,3 °C
PT-200 (385)
0,2 °C
PT-500 (385)
0,3 °C
PT-1000 (385)
0,2 °C
Auflösung:
0,1 °C
J:
0,7 °C
K:
0,8 °C
T:
0,8 °C
E:
0,7 °C
R:
1,8 °C
S:
1,5 °C
B:
1,4 °C
L:
0,7 °C
U:
0,75 °C
N:
0,9 °C
Auflösung
J, K, T, E, L, N, U: 0.1 °C B, R, S: 1 °C
XK
0.6°C
BP
1.2°C
Ungenauigkeit beim Geben:
NI-120
0,2 °C
PT-100 (385)
0,33 °C
PT-100 (393)
0,3 °C
PT-100 (JIS)
0,3 °C
PT-200 (385)
0,2 °C
PT-500 (385)
0,3 °C
PT-1000 (385)
0,2 °C
Auflösung:
0,1 °C
Hinweis:
Ungenauigkeit angegeben für 4-Leiter-Messung.
J:
0,7 °C
K:
0,8 °C
T:
0,8 °C
E:
0,7 °C
R:
1,4 °C
S:
1,5 °C
B:
1,4 °C
L:
0,7 °C
U:
0,75 °C
N:
0,9 °C
Auflösung
J, K, T, E, L, N, U: 0.1 °C B, R, S: 1 °C
XK
0.6°C
BP
1.2°C
Spezifikationen:
Rampenfunktionen
Geberfunktionen:
Spannung, Strom, Widerstand, Frequenz, Temperatur
Rampenfunktionen
Langsame Rampe, schnelle Rampe, 25 % Stufen-Rampe
Schleifenspannungs-Funktion
Spannung:
24 V
Ungenauigkeit:
10 %
Maximaler Strom:
22 mA, kurzschlussgeschützt
Stufenfunktionen
Geberfunktionen:
Spannung, Strom, Widerstand, Frequenz, Temperatur
Stufen
25 % vom Bereich, 100 % vom Bereich
Umgebungsdaten:
Betriebstemperatur
-10 °C bis +55 °C
Lagertemperatur
-20 °C bis 71 °C
Höhe über NN bei Betrieb
3000 m
Sicherheit:
Zertifiziert durch
EN 61010-1:1993, ANSI/ISA S82.01-1994; CAN/CSA C22.2 Nr. 1010.1:1992
Mechanische und allgemeine Daten:
Abmessungen
130 x 236 x 61 mm
Gewicht
0,65 kg
Batterien
4 Alkali-Batterien Typ AA
Batteriewechsel
Separates Batteriefach, zugänglich ohne Aufbrechen des Kalibriersiegels
Seitliche Anschlüsse
Druckmodul-Anschluss, auch zur Echtzeit-Fernprogrammierung
Fluke 724 Temperaturkalibrator
Lieferumfang:
Kalibrator FLUKE 724
2 AC172 Krokodilklemmen
2 Messleitungen
Bedienungsanleitungen
Der neue Temperaturkalibrator Fluke 724 ist ein besonders leistungsstarkes und dennoch bedienungsfreundliches Gerät. Mit seinen Mess- und Geberfunktionen kann er nahezu jedes Temperaturinstrument testen und kalibrieren.
Gleichzeitige Anzeige von Eingangs- und Ausgangswerten
Messe von RTDs ( Widerstandsthermometern ), Thermoelementen, Widerstand, Strom und Einheitsspannungen, um Sensoren und Transmitter zu prüfen
Geben/Simulieren von Thermoelementen, RTDs, Spannung und Widerstand
Durchfürhen von schnellen Linearitätsprüfungen mit der 25%-Schritt- oder 100%-Schritt-Funktion
Automatische Schritt- oder Rampenfunktion
Speisen von Transmittern mittels der Schleifenstromversorgung bei gleichzeitiger Strommessung
Speichern häufig benutzter Geräteeinstellungen zur späteren Verwendung
leicht zu transportieren
robustes Design für den Feldeinsatz
Hintergrundsbeleuchtung
Vier Mignnzellen für eine lange Betriebsdauer
separates Batteriefach zum schnellen Auswechseln der Batterien
Technische Spezifikationen
Messen Genauigkeit
Gleichspannung
30 V: 0,02 % + 2 Digits (oberes Display) 20 V: 0,02 % + 2 Digits (unteres Display) 100 mV: 0,02 % + 2 Digits -10 mV bis 75 mV: 0,025 % +1 Digit (Thermoelement-Anschluss)
Gleichstrom
24 mA: 0,02 % + 2 Digits
Widerstand
0 bis 400 Ohm: 0,1 Ohm (4-Draht), 0,15 Ohm (2- und 3-Draht) 401 bis 1500 Ohm: 0,5 Ohm (4-Draht), 1 Ohm (2- und 3-Draht) 1500 bis 3200 Ohm: 1 Ohm (4-Draht), 1,5 Ohm (2- und 3-Draht)
Geben Genauigkeit
Gleichspannung
100 mV: 0,02 % + 2 Digits 10 V: 0,02 % + 2 Digits -10 mV bis 75 mV: 0,025 % + 1 Digit (Thermoelement-Anschluss)
Widerstand
15 bis 400 Ohm: 0,15 Ohm (0,15 bis 0,5 mA), 0,1 Ohm (0,5 bis 2 mA) 401 bis 1500 Ohm: 0,5 Ohm (0,5 bis 0,8 mA) 1500 bis 3200 Ohm: 1 Ohm (0,05 bis 0,4 mA)
Widerstandsthermometer und Thermoelemente
Messen Genauigkeit
NI-120: 0,2 °C PT-100 (385): 0,33 °C PT-100 (393): 0,3 °C PT-100 (JIS): 0,3 °C PT-200 (385): 0,2 °C PT-500 (385): 0,3 °C PT-1000 (385): 0,2 °C Auflösung: 0,1 °C J: 0,7 °C K: 0,8 °C T: 0,8 °C E: 0,7 °C R: 1,8 °C S: 1,5 °C B: 1,4 °C L: 0,7 °C U: 0,75 °C N: 0,9 °C Auflösung: J, K, T, E, L, N, U: 0,1 °C, B, R, S: 1 °C XK: 0,6 °C BP: 1,2 °C
Geben Genauigkeit
NI-120: 0,2 °C PT-100 (385): 0,33 °C PT-100 (393): 0,3 °C PT-100 (JIS): 0,3 °C PT-200 (385): 0,2 °C PT-500 (385): 0,3 °C PT-1000 (385): 0,2 °C Auflösung: 0,1 °C J: 0,7 °C K: 0,8 °C T: 0,8 °C E: 0,7 °C R: 1,4 °C S: 1,5 °C B: 1,4 °C L: 0,7 °C U: 0,75 °C N: 0,9 °C Auflösung: J, K, T, E, L, N, U: 0,1 °C, B, R, S: 1 °C XK: 0,6 °C BP: 1,2 °C
Rampenfunktion
Geberfunktionen: Spannung, Strom, Widerstand, Frequenz, Temperatur Rampen: langsame Rampe, schnelle Rampe, 25% Stufen-Rampe
Schleifenspannungsfunktion
Spannung: 24 V Ungenauigkeit: 10 % Maximal zulässiger Strom: 22 mA, kurzschlussgeschützt
Stufenfunktionen
Geberfunktionen: Spannung, Strom, Widerstand, Frequenz, Temperatur Stufen: 25% vom Bereich, 100 % vom bereich
Umgebungsdaten
Betriebstemperatur
-10 °C bis 55 °C
Lagertemperatur
-20 °C bis 71 °C
Luftfeuchtigkeit (ohne Kondensation)
90 % bei 10 °C bis 30 °C 75 % bei 30 °C bis 40 °C 45 % bei 40 °C bis 50 °C 35 % bei 50 °C bis 55 °C
Sicherheitsspezifikationen
Sicherheit
CSA C22.2 Nr. 1010.1-1992
EMV
EN50082-1:1992 und EN55022:1994 Klasse B
Mechanische und allgemeine Daten
Abmessungen
96 x 200 x 47 mm
Gewicht
650 g
Batterien
4x AA Alkaline Batterien
Batterie-Lebensdauer
25 Stunden typisch
Vibrationen
2 g, 5 - 500 Hz
Technische Spezifikationen
Messen Genauigkeit
Gleichspannung
30 V: 0,02 % + 2 Digits (oberes Display) 20 V: 0,02 % + 2 Digits (unteres Display) 100 mV: 0,02 % + 2 Digits -10 mV bis 75 mV: 0,025 % +1 Digit (Thermoelement-Anschluss)
Gleichstrom
24 mA: 0,02 % + 2 Digits
Widerstand
0 bis 400 Ohm: 0,1 Ohm (4-Draht), 0,15 Ohm (2- und 3-Draht) 401 bis 1500 Ohm: 0,5 Ohm (4-Draht), 1 Ohm (2- und 3-Draht) 1500 bis 3200 Ohm: 1 Ohm (4-Draht), 1,5 Ohm (2- und 3-Draht)
Geben Genauigkeit
Gleichspannung
100 mV: 0,02 % + 2 Digits 10 V: 0,02 % + 2 Digits -10 mV bis 75 mV: 0,025 % + 1 Digit (Thermoelement-Anschluss)
Widerstand
15 bis 400 Ohm: 0,15 Ohm (0,15 bis 0,5 mA), 0,1 Ohm (0,5 bis 2 mA) 401 bis 1500 Ohm: 0,5 Ohm (0,5 bis 0,8 mA) 1500 bis 3200 Ohm: 1 Ohm (0,05 bis 0,4 mA)
Widerstandsthermometer und Thermoelemente
Messen Genauigkeit
NI-120: 0,2 °C PT-100 (385): 0,33 °C PT-100 (393): 0,3 °C PT-100 (JIS): 0,3 °C PT-200 (385): 0,2 °C PT-500 (385): 0,3 °C PT-1000 (385): 0,2 °C Auflösung: 0,1 °C J: 0,7 °C K: 0,8 °C T: 0,8 °C E: 0,7 °C R: 1,8 °C S: 1,5 °C B: 1,4 °C L: 0,7 °C U: 0,75 °C N: 0,9 °C Auflösung: J, K, T, E, L, N, U: 0,1 °C, B, R, S: 1 °C XK: 0,6 °C BP: 1,2 °C
Geben Genauigkeit
NI-120: 0,2 °C PT-100 (385): 0,33 °C PT-100 (393): 0,3 °C PT-100 (JIS): 0,3 °C PT-200 (385): 0,2 °C PT-500 (385): 0,3 °C PT-1000 (385): 0,2 °C Auflösung: 0,1 °C J: 0,7 °C K: 0,8 °C T: 0,8 °C E: 0,7 °C R: 1,4 °C S: 1,5 °C B: 1,4 °C L: 0,7 °C U: 0,75 °C N: 0,9 °C Auflösung: J, K, T, E, L, N, U: 0,1 °C, B, R, S: 1 °C XK: 0,6 °C BP: 1,2 °C
Rampenfunktion
Geberfunktionen: Spannung, Strom, Widerstand, Frequenz, Temperatur Rampen: langsame Rampe, schnelle Rampe, 25% Stufen-Rampe
Schleifenspannungsfunktion
Spannung: 24 V Ungenauigkeit: 10 % Maximal zulässiger Strom: 22 mA, kurzschlussgeschützt
Stufenfunktionen
Geberfunktionen: Spannung, Strom, Widerstand, Frequenz, Temperatur Stufen: 25% vom Bereich, 100 % vom bereich
Umgebungsdaten
Betriebstemperatur
-10 °C bis 55 °C
Lagertemperatur
-20 °C bis 71 °C
Luftfeuchtigkeit (ohne Kondensation)
90 % bei 10 °C bis 30 °C 75 % bei 30 °C bis 40 °C 45 % bei 40 °C bis 50 °C 35 % bei 50 °C bis 55 °C
Sicherheitsspezifikationen
Sicherheit
CSA C22.2 Nr. 1010.1-1992
EMV
EN50082-1:1992 und EN55022:1994 Klasse B
Mechanische und allgemeine Daten
Abmessungen
96 x 200 x 47 mm
Gewicht
650 g
Batterien
4x AA Alkaline Batterien
Batterie-Lebensdauer
25 Stunden typisch
Vibrationen
2 g, 5 - 500 Hz
Technische Spezifikationen
Messen Genauigkeit
Gleichspannung
30 V: 0,02 % + 2 Digits (oberes Display) 20 V: 0,02 % + 2 Digits (unteres Display) 100 mV: 0,02 % + 2 Digits -10 mV bis 75 mV: 0,025 % +1 Digit (Thermoelement-Anschluss)
Gleichstrom
24 mA: 0,02 % + 2 Digits
Widerstand
0 bis 400 Ohm: 0,1 Ohm (4-Draht), 0,15 Ohm (2- und 3-Draht) 401 bis 1500 Ohm: 0,5 Ohm (4-Draht), 1 Ohm (2- und 3-Draht) 1500 bis 3200 Ohm: 1 Ohm (4-Draht), 1,5 Ohm (2- und 3-Draht)
Geben Genauigkeit
Gleichspannung
100 mV: 0,02 % + 2 Digits 10 V: 0,02 % + 2 Digits -10 mV bis 75 mV: 0,025 % + 1 Digit (Thermoelement-Anschluss)
Widerstand
15 bis 400 Ohm: 0,15 Ohm (0,15 bis 0,5 mA), 0,1 Ohm (0,5 bis 2 mA) 401 bis 1500 Ohm: 0,5 Ohm (0,5 bis 0,8 mA) 1500 bis 3200 Ohm: 1 Ohm (0,05 bis 0,4 mA)
Widerstandsthermometer und Thermoelemente
Messen Genauigkeit
NI-120: 0,2 °C PT-100 (385): 0,33 °C PT-100 (393): 0,3 °C PT-100 (JIS): 0,3 °C PT-200 (385): 0,2 °C PT-500 (385): 0,3 °C PT-1000 (385): 0,2 °C Auflösung: 0,1 °C J: 0,7 °C K: 0,8 °C T: 0,8 °C E: 0,7 °C R: 1,8 °C S: 1,5 °C B: 1,4 °C L: 0,7 °C U: 0,75 °C N: 0,9 °C Auflösung: J, K, T, E, L, N, U: 0,1 °C, B, R, S: 1 °C XK: 0,6 °C BP: 1,2 °C
Geben Genauigkeit
NI-120: 0,2 °C PT-100 (385): 0,33 °C PT-100 (393): 0,3 °C PT-100 (JIS): 0,3 °C PT-200 (385): 0,2 °C PT-500 (385): 0,3 °C PT-1000 (385): 0,2 °C Auflösung: 0,1 °C J: 0,7 °C K: 0,8 °C T: 0,8 °C E: 0,7 °C R: 1,4 °C S: 1,5 °C B: 1,4 °C L: 0,7 °C U: 0,75 °C N: 0,9 °C Auflösung: J, K, T, E, L, N, U: 0,1 °C, B, R, S: 1 °C XK: 0,6 °C BP: 1,2 °C
Rampenfunktion
Geberfunktionen: Spannung, Strom, Widerstand, Frequenz, Temperatur Rampen: langsame Rampe, schnelle Rampe, 25% Stufen-Rampe
Schleifenspannungsfunktion
Spannung: 24 V Ungenauigkeit: 10 % Maximal zulässiger Strom: 22 mA, kurzschlussgeschützt
Stufenfunktionen
Geberfunktionen: Spannung, Strom, Widerstand, Frequenz, Temperatur Stufen: 25% vom Bereich, 100 % vom bereich
Umgebungsdaten
Betriebstemperatur
-10 °C bis 55 °C
Lagertemperatur
-20 °C bis 71 °C
Luftfeuchtigkeit (ohne Kondensation)
90 % bei 10 °C bis 30 °C 75 % bei 30 °C bis 40 °C 45 % bei 40 °C bis 50 °C 35 % bei 50 °C bis 55 °C
Sicherheitsspezifikationen
Sicherheit
CSA C22.2 Nr. 1010.1-1992
EMV
EN50082-1:1992 und EN55022:1994 Klasse B
Mechanische und allgemeine Daten
Abmessungen
96 x 200 x 47 mm
Gewicht
650 g
Batterien
4x AA Alkaline Batterien
Batterie-Lebensdauer
25 Stunden typisch
Vibrationen
2 g, 5 - 500 Hz
Fluke 726 Multifunktions Prozesskalibrator
Lieferumfang:
Fluke 726
Ein Satz AC72 Krokodilklemmen
Ein Satz Messleitungen mit stapelbaren Schiebehülsen-Steckern
Ein Satz TL 75 Messleitungen
Benutzerhandbücher
Merkmale:
Präzisere Messung und Kalibrierung, Ungenauigkeit 0,01 %.
Zwei getrennte Kanäle zum simultanen Messen, Geben und Anzeigen von Prozesssignalen
Messen von Spannung, Stromstärke, Widerstandsthermometern, Thermoelementen, Frequenz und Widerstand zum Testen von Sensoren und Transmittern
Geben/Simulieren von Spannung, Stromstärke, Thermoelementen, Widerstandsthermometern, Frequenz und Druck zum Kalibrieren von Transmittern.
Messen und Geben von Druck* mit einem der 29 Druckmodule der Serie Fluke 700Pxx
Geben von mA mit gleichzeitiger Druckmessung zur Durchführung von Ventil- und I/P-Tests
Integrierte Druckschalterprüfung zum Ermitteln von Sollwerten, Rückstellwerten und Unempfindlichkeitswerten
Speichern für bis zu 8 Kalibrierergebnisse; Verwendung von im mobilen Einsatz gespeicherten Kalibrierdaten für spätere Analysen
Berechnung des prozentualen Transmitterfehlers, Auswertung von Kalibrierergebnissen ohne Rechner
Durchführen von schnellen Linearitätsprüfungen mit automatischen Stufen- und Rampenfunktionen
Speisen von Transmittern mittels der 24-V-Schleifenversorgung bei gleichzeitiger mA-Messung
Speichern häufig benutzter Prüfeinstellungen zur späteren Verwendung
Frequenzzähler und Gebermodus für Frequenzimpulsfolgen zur Erweiterung der Testfunktionen bei Strömungsmessern
HART-Modus mit zugeschaltetem 250-Ohm-Widerstand beim Messen und Geben der Stromstärke für Kompatibilität mit HART-Instrumenten
Erweiterte Temperaturmessung durch benutzerdefinierte RTD-Kurven und Hinzufügen von Kalibierkonstanten für zertifizierte RTD-Messspitzen.
Neuer Spannungseingangsschutz für erhöhte Zuverlässigkeit
Messen Ungenauigkeit:
Gleichspannung
30,000 V
0,01 % + 2 Digits (unteres Display)
30,000 V
0,01 % + 2 Digits (unteres Display)
100,00 mV
0,01 % + 2 Digits
-10,00 mV bis 75,00 mV
0,025 % + 1 Digit (über TE-Anschluss)
Gleichstrom
24,000 mA
0,01 % + 2 Digits
Widerstand
0,0 bis 4000,0 O
+/- 0,015 %
Frequenz
2,0 bis 1000,0 CPM
0,05 % + 0,1 Digit
1,0 bis 1000,0 Hz
0,05 % + 0,1 Hz
1,0 bis 15,0 kHz
0,05 % + 0,1 kHz
10,0 bis 15,0 kHz
0,05 % + 1 Digit
Empfindlichkeit
min. 1 Vss
Druck
Ungenauigkeit
von 0,025 % des Bereichs mit einem der 29 Druckmodule.
(detaillierte Spezifikationen finden Sie bei Druckmodulen unter Optionen und Zubehör)
Module erhältlich für Differenzdruck, Überdruck, Vakuum, Absolutdruck, Dualdruck und Hochdruck.
Geben Ungenauigkeit:
Gleichspannung
100,00 mV
0,01 % + 2 Digits
10,000 V
0,01 % + 2 Digits
-10,00 mV bis 75,00 mV
0,025 % + 1 Digit (über TE-Anschluss)
Gleichstrom
24,000 mA (Geben)
0,01 % + 2 Digits
24,000 mA (Simulieren)
0,01 % + 2 Digits
Widerstand
Bereich
5 bis 400 O
5 bis 400 O
400 bis 1500 O
1500 bis 4000 O
Ungenauigkeit
% vom Mw. + Grundwert
0,015 % + 0,1 O
0,015 % + 0,05 O
0,015 % + 0,5 O
0,015 % + 0,5 O
Anregungsstrom
0,1 bis 0,5 mA
0,5 bis 3 mA
0,05 bis 0,8 mA
0,05 bis 0,4 mA
Frequenz
2,0 bis 1000,0 CPM
0,05 %
1,0 bis 1100,0 Hz
0,05 %
1,00 bis 10,00 kHz
0,25 %
10,0 bis 15,0 kHz
0,5 %
Signalform:
5 Vss Rechteck, -0,1 V Offset
Widerstandsthermometer und Thermoelemente:
Ungenauigkeit für Messen/Geben:
Cu10
1,8 °C
NI-120
0,15 °C
PT-100 (385)
0,25 °C
PT-100 (392)
0,15 °C
PT-100 (391-JIS)
0,25 °C
PT-200 (385)
0,75 °C
PT-500 (385)
0,35 °C
PT-1000 (385)
0,15 °C
Auflösung:
0,01 °C
J:
0,4 °C
K:
0,5 °C
T:
0,4 °C
E:
0,4 °C
R:
1,4 °C
S:
1,4 °C
B:
1,4 °C
L:
0,45 °C
U:
0,45 °C
N:
0,6 °C
XK:
0,4 °C
BP:
1,1 °C
Auflösung
J, K, T, E, L, N, U: 0,1 °C, 0,1 °F B, R, S: 1 °C, 1 °F
Spezifikationen:
Rampenfunktionen
Geberfunktionen:
Spannung, Strom, Widerstand, Frequenz, Temperatur
Rampenfunktionen
Langsame Rampe, schnelle Rampe, 25 % Stufen-Rampe
Schleifenspannungs-Funktion
Spannung:
24 V
Ungenauigkeit:
10 %
Maximal zulässiger Strom:
22 mA, kurzschlussgeschützt
Stufenfunktionen
Geberfunktionen:
Spannung, Strom, Widerstand, Frequenz, Temperatur
Stufen
25 % vom Bereich, 100 % vom Bereich
Umgebungsdaten:
Betriebstemperatur
-10 °C bis 55 °C
Lagertemperatur
-20 °C bis 71 °C
Höhe über NN bei Betrieb
3000 m
Sicherheit:
Zertifiziert durch
EN 61010-1:1993, ANSI/ISA S82.01-1994; CAN/CSA C22.2 Nr. 1010.1:1992
Mechanische und allgemeine Daten:
Abmessungen
200 mm x 96 mm x 47 mm (7,9 in x 3,8 in x 1,9 in)
Gewicht
650 g (23 oz.)
Batterien
4 Alkali-Batterien Typ AA
Batteriewechsel
Separates Batteriefach, zugänglich ohne Aufbrechen des Kalibriersiegels
Seitliche Anschlüsse
Druckmodul-Anschluss, auch zur Echtzeit-Fernprogrammierung
Fluke 721-3615 Zweikanal Druckkalibrator
Fluke-721-3615
Lieferumfang:
Druckkalibrator mit zwei Relativdrucksensoren, 36 psi, 1500 psi (2,5 bar, 100 bar)
Gepolsterte Tragetasche
Vier Batterien Typ AA
Handbuch
Messleitungen
Druckkalibrierung und Temperaturmessung für Anwendungen an Gasmessinstrumenten und –zählernDer Zweikanal-Druckkalibrator Fluke 721 ist das ideale Gerät für Kalibrierungen und Messungen an Gasmessinstrumenten und –zählern. Dank der zwei getrennten Drucksensoren können Sie mit einem Gerät statischen Druck und Differenzdruck gleichzeitig messen.
Der 721 lässt sich konfigurieren, indem ein Niederdrucksensor mit 16 psi (1,1 bar) oder 36 psi (2,48 bar) ausgewählt, und dann einer von 7 Hochdruckbereichen (100, 300, 500, 1000, 1500, 3000 oder 5000 psi bzw. 6,9, 20, 24,5, 69, 103,4, 200, 345 bar) hinzugefügt wird.
Ideal für die Druckkalibrierung von Gasmessinstrumenten und -zählern
Zwei Drucksensoren aus Edelstahl mit einer Ungenauigkeit von 0,025 %
Pt100 RTD-Eingang für die Temperaturmessung (Messfühler optional)
Misst Schleifenstrom von 4 bis 20 mA
Interne 24-V-Schleifenstromversorgung zur Versorgung eines zu prüfenden Transmitters
Messung bis zu 30 V DC, Prüfung von 24-V-Schleifenstromversorgungen
Erweiterung des Druckmessbereichs durch Anschluss von externen Druckmodulen der Serie 700 (29 Bereiche)
Auf der großen Grafikanzeige mit Hintergrundbeleuchtung ist die gleichzeitige Anzeige von bis zu drei Messwerten möglich
Speicherung von fünf Messgeräteeinstellungen zum Abrufen und Anwenden
Fluke-721-3615
Niederdrucksensor
-14 psi bis +36 psi,-0,97 bar bis 2,48 bar
0,001 psi,0,0001 bar
0,025 % vom Bereich
Hochdrucksensor
0 psi bis +1500 psi,0,00 bar bis 103,4 bar
0,1 psi,0,01 bar
0,025 % vom Bereich
Allgemeine technische Daten
Abrufen der Geräteeinstellungen
Zuletzt verwendet beim Einschalten
Umgebungsbedingungen
Betriebstemperatur -10 °C bis +50 °CTemperatur bei Lagerung (ohne Batterien) -20 °C bis +60 °C
Höhe über NN
2.000 Meter
Schutz vor Umwelteinflüssen
Schutzart IP 40
Spannungsversorgung
6,0 V Gleichspannung
Betriebsdauer mit einem Satz Batterien
>35 Stunden bei typischem Betrieb
Art der Batterien
4 Batterien Typ AA
Abmessungen (HxBxT)
20 cm x 11 cm x 5,8 cm
Gewicht
0,354 kg
Druckanschlüsse und Anschlüsse für andere Sensoren
Zwei Druckanschlüsse 1/8 Zoll NPT, Druckmodul Serie 700P; RTD-Messfühler
Messung elektrischer Größen und Temperatur (Kalibierzyklus 1 Jahr)
Funktion
Bereich
Auflösung
Genauigkeit
mA-Messung
0 bis 24 mA
0,001 mA
±0,015 % vom Messwert± 0,002 mA
Gleichspannungsmessung
0 bis 30 V Gleichspannung
0,001 V
±0,015 % vom Messwert± 0,002 V
*Temperaturmessung (RTD/Ohm)
-40 °C bis 150 °C
0,01 °C
±0,015 % vom Messwert±0,02 Ohm±0,1 °C±0,25 °C kombinierte Unsicherheit bei der Verwendung des Temperaturmessfühlers 720 RTD
Schleifenstromversorgung
24V
N/A
24 mA bei 24 V
*Temperaturmessung erfordert den optionalen Pt-100 RTD-Messfühler Fluke-720RTD, erhältlich als Zubehör
Temperaturkoeffizient
Keine Auswirkung auf die Ungenauigkeit aller Funktionen zwischen 15 °C und 35 °C
Für Temperaturen außerhalb des Bereichs 15 °C bis 35 °C ± 0,002 % vom Bereichsendwert/°C
Verfügbare Druck-Maßeinheiten
psi, bar, mbar, kPa, kgcm2, cmH 2O@4 °C, cmH 2O@20 °C, mH 2O@4 °C, mH 2O@20 °C, inH 2O@4 °C, inH2O@20 °C, inH 2O@60 °F, mmHg@0 °C, inHg@0 °C, ftH 2O@4 °C, ftH 2O@20 °C, ftH 2O@60 °F
Extech DO610 ExStik® II DO/pH/Leitfähigkeits-Kit mit EC500 + DO600 TDS, PH, Salz, Temperatur, Leitfähigkeit
Beinhaltet EC500 pH/Leitfähigkeits-Messgerät mit einem kombinierten hochpräzisen Mehrbereichs-Leitfähigkeitssensor für Leitfähigkeits-, TDS-, Salzgehalt-, pH- und Temperaturmessungen
Enthält DO600 Messgerät für gelösten Sauerstoff mit Elektrode, Ersatzmembrankappe, Elektrolyt und Polierpapier
Komplett mit 3 Kalibrierstandards, 3 pH-Pufferbeuteln plus Spüllösung, 3 Plastikbechern, Batterien und Tragetasche
SpezifikationenBereich
TDS/Salzgehalt
0 bis 99,9 ppm (mg/l), 100 bis 999 ppm (mg/l) 1,0 bis 9,99 ppt (g/l)
pH-Wert
0,00 bis 14,00 pH
Leitfähigkeit
0 bis 199,9 µS/cm, 200 bis 1999 µS/cm, 2,00 bis 19,99 mS/cm
DO (Sättigungsmodus)
0 bis 200,0 %
DO (Konzentrationsmodus)
0 bis 20,00 ppm (mg/l)
Temperatur (pH, Leitfähigkeit)
-5 bis 90 °C (23 bis 194 °F)
Temperatur (DO)
0 bis 50 °C (32 bis 122 °F)
DO (Konzentrationsmodus)
0 bis 20,00 ppm (mg/l)
Automatische Temperaturkompensation
Ja
maximale Auflösung
DO600: 0,1 %, 0,01 ppm (mg/l)
EC500: 0,1 µS, 0,01 ppm (mg/l)
Grundlegende Genauigkeit
DO600: ±2,0 % FS, 0,4 ppm (mg/l) ±1,8 °F/1 °C
EC500: ±2,0 % vom Skalenendwert, 0,01 pH), ±1,8 °F/1 °C
Maße
9,5 x 6,8 x 2,8 Zoll (241 x 173 x 71 mm)
Gewicht
1,56 Pfund. (708g)
Der dokumentierende Prozesskalibrator Fluke 754 mit HART-Funktionalität
Lieferumfang:
Fluke 754
BC7240 Akku-Ladegerät
BP7240 Li-Ionen-Akkusatz
DPCTrack 2™ Demo-Software
Bedienungshandbuch
Auf NIST rückführbares Kalibrierprotokoll mit Messdaten
Drei TP220 Testsondensätze mit drei Krokodilklemmensätzen mit verlängerten Zähnen
Zwei AC280 Hakenklemmensätze
C799 Tasche
USB-Schnittstellenkabel, Fluke 754HHC HART-Schnittstellenkabel
Der neue 754 enthält alle benötigten Funktionen, die Sie sich beim 743B gewünscht haben, und mehr! Der Kalibrator verfügt über eine integrierte HART-Kommunikationsfunktion. Dieses stabile, zuverlässige Werkzeug ist ideal für die Kalibrierung, Instandhaltung und Fehlerbehebung von HART- und anderen Instrumenten geeignet.
Als robuster Handheld-Kalibrator übernimmt der 754 die Aufgaben von mehreren anderen Geräten: Geben, Simulieren und Messen von Druck, Temperatur und elektrischen Signalen. Das Gerät umfasst eine neue verbesserte Grafikanzeige, einen Li-Ionen-Akku für längere Betriebszeiten, einen USB-Anschluss und neue Zubehörteile, die das Paket komplettieren.Für die Dokumentation automatisiert der 754 Kalibrierprozeduren und erfasst Ihre Daten. Und natürlich hilft er Ihnen, die Anforderungen von anspruchsvollen Normen und Vorschriften wie ISO 9000, FDA, EPA und OSHA zu erfüllen.
Merkmale:
Messen von Volt, mA, RTDs, Thermoelementen, Frequenz und Ohm an Sensoren, Transmittern, Messwertgebern und anderen Prozessintrumenten
Geben/Simulieren von Volt, mA, Thermoelementen, RTDs, Frequenz, Ohm und Druck zur Kalibrierung von Prozessintrumenten
Speisung von Prozessinstrumenten mit 24 V oder 28 V bei gleichzeitiger mA-Messung
Messen/Geben von Druck mit einem der 29 Druckmodule der Serie Fluke 700Pxx
Erstellen und Durchführen von automatisierten Vorher/Nachher-Prozeduren, um die Anforderungen von Qualitätsprogrammen oder Vorschriften zu erfüllen. Aufzeichnen und Dokumentieren von Ergebnissen
Speichern von heruntergeladenen Prozeduren und Kalibrierergebnissen bis zu einer ganzen Woche
Zahlreiche Funktionen wie automatische Schrittfunktion (Autostep), kundenspezifische Einheiten, vom Benutzer während des Tests eingegebene Werte, Ein-Punkt- und Zwei-Punkt-Schaltprüfung, Testen des radizierten DP-Flusses, programmierbare Messverzögerung usw.
Einfach anzuwenden
Helles weißes Doppeldisplay. Gleichzeitige Anzeige von gegebenen und gemessenen Parametern.
Mehrsprachige Benutzeroberfläche
Aufladbarer Li-Ion-Akku für eine ununterbrochene Nutzung von 10 Stunden. Gasdruckmesser enthalten.
Zuverlässige Kalibrierung von schnell getakteten RTD-Transmittern und SPS bis hinunter zu einer Impulsdauer von nur 1 ms.
DPC/Track Demo-Software im Lieferumfang enthalten.
Kompatibel mit vielen Software-Paketen zur Messmittelverwaltung.
HART-FunktionenDer 754 übernimmt praktisch alle Aufgaben, die Sie bei Wartung und Kalibrierung mit einem separaten Kommunikator durchführen. De facto bietet er die Kommunikationsfunktionen des HART-Kommunikators 375.
Sie benötigen weder eine externe Box noch ein zweites Messgerät zur Kalibrierung und Wartung von HART-Instrumenten.
Ermöglicht eine schnelle HART-Kommunikation
Unterstützt gängige Modelle von HART-Transmittern, mit einer umfassenden Unterstützung von gerätespezifischen Befehlen.
Arbeitet mit mehreren Mastern, Burst-Modus und Multidrop-Konfigurationen.
Einfach zu aktualisieren, wenn weitere Instrumente hinzugefügt und neue HART-Versionen freigegeben werden.
Abfragemöglichkeiten für Gerätetyp, Hersteller, Modell und Tag.
Neukonfiguration der Sensorzuordnung von Transmittern mit Dualtemperatursensor.
Lesen von HART-PV-Funktion und der digitalen Ausgangssignale von intelligenten Transmittern und gleichzeitiges Messen analoger mA-Ausgangssignale.
Lesen und Schreiben von HART-Konfigurationsfunktionen, um Feldeinstellungen an PV-Bereichspunkten, Dämpfung und andere Konfigurationseinstellungen auf oberster Ebene vorzunehmen.
Umbeschriften von intelligenten Transmittern durch Lesen und Schreiben des HART-Tagfelds.
Vielseitige HART-Protokoll-Unterstützung:
Hersteller
Druckmessgeräte
Temperaturmessgeräte
Coriolis-Messgeräte
ABB/Kent-Taylor
600T
658T1
ABB/Hartmann & Braun
Contrans P 1,AS 800 Series
Endress & Hauser
CERABAR S,CERABAR M,DELTABAR S
TMT 122 1,TMT 182 1,TMT 1621
Foxboro Eckardt
TI/RTT201
Foxboro/Invensys
I/A Pressure
Fuji
FCXFCXAZ
FRC
Honeywell
ST 3000
STT25T 1,STT25H1
Micro Motion
20002000 IS970197129739
Moore Products
3441
Rosemount
115120883001C3051, 3051S
3044C64431443244, 3144P
Siemens
SITRANS P DSSITRANS P ES
SMAR
LD301
TT3011
Viatran
I/A Pressure
Wika
UNITRANS
T32H1
Yokogawa
EJA
YTA 110, 310und 320
1Sensorjustierung nicht unterstützt
Der 754 unterstützt die im HART-Protokoll, Version 5.7, enthaltenen Befehle. Mit einem Arbeitspeicher von 2 MB unterstützt der 754 einen wesentlichen Teil der HART-Anweisungen:
Universelle Befehle ermöglichen Funktionen, die in alle Feldgeräte integriert sind, z.B. Hersteller und Gerätetyp ablesen, Primärvariable (PV) ablesen oder Schleifenstrom und Prozent der Messspanne ablesen.
Universelle Befehle bieten Funktionen, die bei den meisten, aber nicht allen Feldgeräten vorhanden sind, z.B. mehrere Variablen ablesen, Dämpfungszeit einstellen oder Schleifentests durchführen.
Gerätespezifische Befehle bieten Funktionen, die spezifisch für ein bestimmtes Feldgerät sind, z.B. Sensorjustierung (Sensor Trim).
Unterstützte HART-Betriebsarten:
Point-to-Point Modus, die gebräuchlichste Betriebsart, verbindet den 754 mit einem einzelnen HART-Gerät in einer 4-20 mA-Schleife.
Im Multidrop-Modus können mehrere HART-Instrumente über Busse verbunden werden. Der 754 erkennt alle Geräte, identifiziert verwendete Adressen und ermöglicht es Ihnen, das Instrument für Kalibrierungen und zugehörige Prozesse auszuwählen.
Im Burstmodus überträgt das HART-Instrument Datenpakete, ohne darauf zu warten, dass diese von einem Mastergerät abgefragt werden. Der 754 kann Transmitter für Tests oder Kalibrierungen aus dem Burstmodus holen und sie später wieder in diesen umschalten.
Druckmodule:
Deckt praktisch jede Druckanwendung einschließlich Überdruck, Differenzdruck, Dualdruck, Absolutdruck und Vakuum ab.
Zeigt Druckmesswerte in einer der 10 Einheiten für den Druck an, die Sie in der Kalibratoreinstellung angeben.
Robuste, aus Urethan geformte Spritzguss-Gehäuse schützen die Module unter rauen Einsatz- und Umgebungsbedingungen.
Bietet eine interne Temperaturkompensation von 0 bis 50 ºC für höchste Genauigkeit.
Enthält ein Zertifikat über rückführbare Kalibrierung gemäß NIST
Module können vor Ort kalibriert werden, wodurch eine bessere Kostenkontrolle ermöglicht wird.
Eine Familie von 29 optionalen Druckmodulen bietet Druckkalibrierung und Messfunktionen. 28 Module sind verfügbar, mit spezifizierter Grundgenauigkeit bis 0,05 %. Die Bereiche bewegen sich zwischen 0 bis 1 in H20 (0 bis 0,25 kPa) und von 0 bis 10.000 psi (0 bis 70.000 kPa). Zusatzinformationen zu den Druckmodulen sind auf der Druckmodul-Homepage verfügbar.
Automatisierte Prozeduren
Erlaubt das schnelle Einrichten leistungsstarker, automatisierter Kalibrierprozeduren für lineare Transmitter, Differenzdruck-Durchflusstransmitter sowie Ein- und Zweipunkt-Grenzschalter. Wählen Sie einfach die gewünschte Messung und/oder Geberfunktionen aus, und füllen Sie die Prozedurschablone aus. Die Serie 750 erledigt den Rest. Es führt die Prüfung schnell durch, berechnet die Fehler und zeigt die endgültigen Ergebnisse an. Gleichzeitig werden die Toleranzpunkte farblich hervorgehoben.
Kundenspezifische Einheiten
Sie können eine Einheit einer anderen zuordnen, z. B. mV zu ºC oder ºF. Weiterhin können Sie die Reihe 750 mit Zubehör mit Millivoltausgang nutzen, z. B. der Temperatursonde Fluke 80T-IR, und Tests mit nicht unterstützten Einheiten dokumentieren, z. B. ppm oder Upm.
Vom Benutzer eingegebene Werte
Ermöglicht es dem Techniker, Kalibrierergebnisse aufzuzeichnen, die von anderen Geräten wie Schalttafel-Messinstrumenten oder reinen Anzeigeinstrumenten gemessen oder geliefert wurden.
Grenzschalter-Kalibrierung
Ermöglicht die schnelle und automatische Kalibrierung von Ein- und Zweipunkt-Grenzschaltern für Spannung, Strom, Temperatur und Druck.
Kalibrierung der Differenzdruck-Durchflussmessgeräte
Die Routinen nutzen eine Quadratwurzel-Funktion für die direkte Kalibrierung dieser Geräte.
ZusatzfunktionenMultifunktional
Kalibrieren von Temperatur, Druck, Spannung, Strom, Widerstand und Frequenz. Da es sowohl messen als auch geben kann, können Sie mit einem einzigen, robusten Messgerät Fehlersuchen durchführen und kalibrieren.
Leistungsstark, aber dennoch einfach zu benutzen
Eine einfach zu befolgende, menügeführte Anzeige führt Sie durch die wichtigsten Aufgaben. Schnelle Einarbeitung in Minuten Programmierbare Kalibrierroutinen ermöglichen Ihnen die Erstellung und Durchführung automatisierter Vorher/Nachher-Prozeduren, um schnelle und konsistente Kalibrierungen sicherzustellen.
Zeichnet Ergebnisse auf und dokumentiert sie
Um Sie bei der Einhaltung der ISO-9000-Norm oder gesetzlicher Vorschriften zu unterstützen, erfasst das Fluke 754 Ihre Kalibrierergebnisse und macht die Arbeit mit Stift und Notizblock im mobilen Einsatz unnötig. Die USB-Schnittstelle ermöglicht die Übertragung der Ergebnisse auf einen PC und spart Ihnen gegenüber einer manuellen Niederschrift der Daten Zeit ein.
Handlich
Klein genug, um einfach in einer Werkzeugtasche verstaut und in beengten Räumen eingesetzt werden zu können. Läuft für die Dauer einer kompletten Schicht mit einem aufladbaren Li-Ionen-Akkusatz.
Robust und zuverlässig
Vertrauen Sie der robusten Konstruktion von Fluke, um eine extrem hohe Genauigkeit und Zuverlässigkeit unter rauen Umgebungsbedingungen zu erhalten. Das mit Urethan überzogene Gehäuse eignet sich hervorragend für die rauen Einsatzbedingungen in Industrieumgebungen.
Helles weißes Display
Anzeige von Ergebnissen bei allen Lichtverhältnissen. Hintergrundbeleuchtung mit drei (3) Einstellungen.
Programmierbare Tasten
Bietet per Tastendruck Zugriff auf erweiterte Funktionen wie Aufgabenlisten, automatisierte Prozeduren, Skalierung, Min/Max, Stufen- und Rampenfunktion sowie auf den Prüfspeicher.
Drei Betriebsarten
Messen, Geben oder gleichzeitiges Messen/Geben – ermöglicht Technikern die Fehlersuche, Kalibrierung oder Wartung von Messgeräten mit nur einem Werkzeug.
Mehrsprachige Benutzeroberfläche
Zeigt Anweisungen in den Sprachen Englisch, Französisch, Deutsch, Spanisch und Italienisch an.
Eingebauter, algebraischer Rechner
Mit vier Funktionen (plus Quadratwurzel); ermöglicht das Speichern, Abrufen und Durchführen von Berechnungen, die zum Einstellen von Messgeräten oder zum Auswerten von Daten vor Ort benötigt werden. Nutzen Sie ihn, um die Geberfunktion auf einen berechneten Wert einzustellen. Sie benötigen weder einen Stift noch einen Notizblock oder gar einen separaten Rechner.
Programmierbare Messungs-Verzögerung
Erlaubt bei automatisierten Prozeduren die Kalibrierung von langsam reagierenden Geräten.
