Ein Satz Messleitungen mit stapelbaren Schiebehüls
Ein Satz TL 75 Messleitungen
Benutzerhandbücher

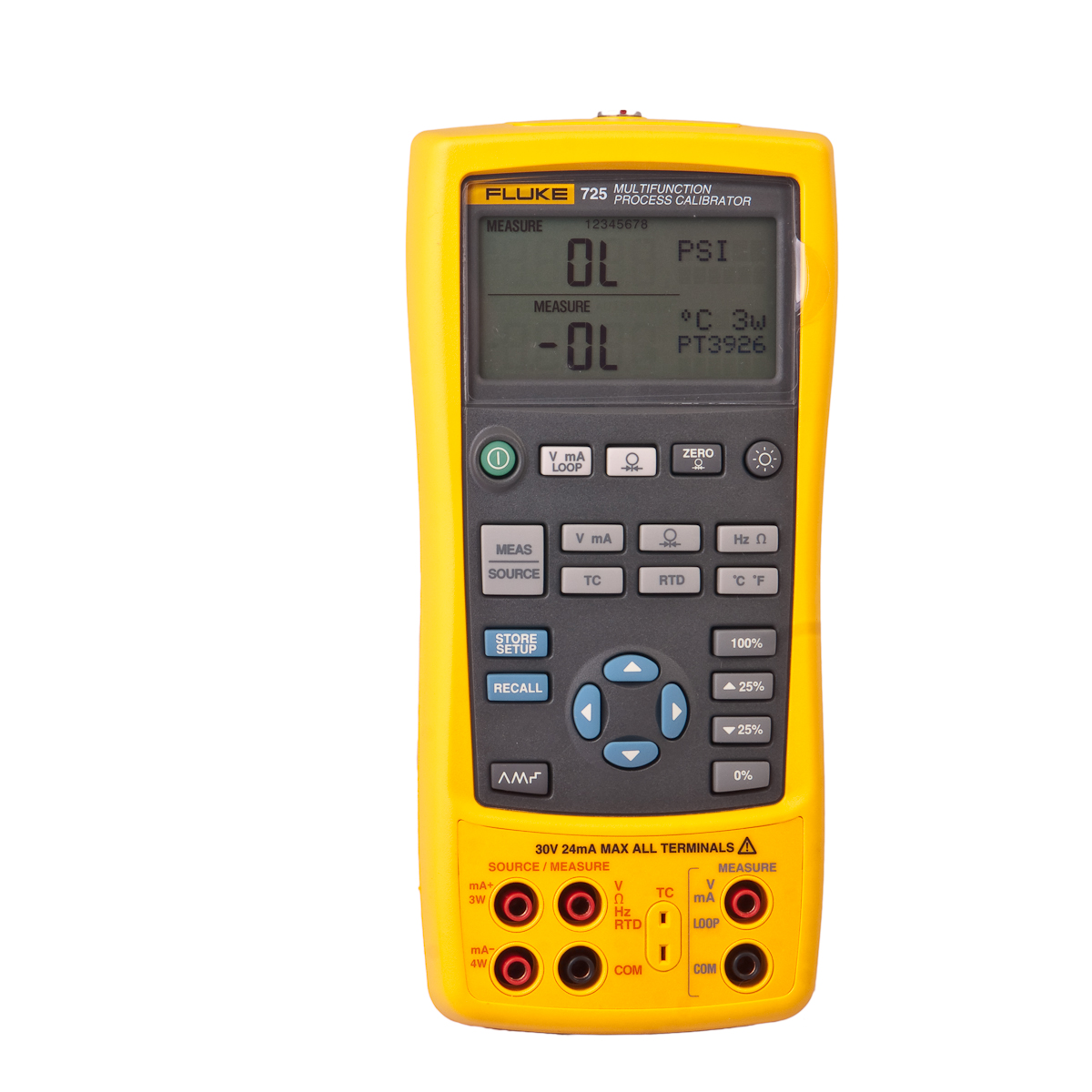

Wenn Sie den neuen Multifunktions-Kalibrator Fluke 725 mitnehmen, sind Sie in der Lage, praktisch alle Prozessparameter zu testen und zu kalibrieren. Messen und Geben von mA, Spannungen, Temperaturen (Widerstandsthermometer und Thermoelemente), Frequenzen, Widerständen und Druckwerten (bei Verwendung eines optionalen Druckmoduls). Müssen Sie auch Transmitter kalibrieren? Das zweigeteilte Display des 725 zeigt Ihnen die Eingangs- und Ausgangswerte gleichzeitig an. Für Ventil- und I/P-Tests können Sie mA-Werte geben und gleichzeitig den Druck messen. Der 725 verfügt über automatische Stufen- und Rampenfunktionen für ferngesteuerte Prüfungen und dazu über eine 25%-Stufenfunktion für schnelle Linearitätstests. Sobald Sie den Fluke 725 in der Hand haben, sind Sie sofort einsatzbereit. Die Bedienung erfolgt mit einfachen Einstellern und ohne Menüs. Dank der Speicherfunktionen können die Einstellungen für den jeweiligen Test schnell vorgenommen werden.
Eigenschaften:
Dank der kompakten Abmessungen und der schlanken Formgebung einfach zu transportieren
Besonders robust und zuverlässig konstruiert, daher hervorragend für den Feldeinsatz geeignet
Gleichzeitige Anzeige von Eingangs- und Ausgangswerten auf einem ablesefreundlichen Doppeldisplay
Messen von Spannung, mA, Widerstandsthermometern, Thermoelementen, Frequenz und Widerstand zum Testen von Sensoren und Transmittern
Geben/Simulieren von Spannung, mA, Thermoelementen, Widerstandsthermometern, Frequenz, Widerstand und Druck, um Transmitter zu kalibrieren.
Messen/Geben von Druck mit einem der 29 Druckmodule der Serie Fluke 700Pxx
Geben von mA mit gleichzeitiger Druckmessung zur Durchführung von Ventil- und I/P-Tests
Unterstützt das Testen von Durchflussmessern mit Frequenz- und CPM-Funktionen
Durchführen von schnellen Linearitätsprüfungen mit automatischen Stufen- und Rampenfunktionen
Speisen von Transmittern mittels der Schleifenstromversorgung bei gleichzeitiger mA-Messung
Zuverlässige Kalibrierung von schnell getakteten RTD-Transmittern und SPS bis hinunter zu einer Impulsdauer von nur 10 ms.
Speichern von häufig verwendeten Test-Setups
Hintergrundbeleuchtung erleichtert die Arbeit unter schlechten Beleuchtungsbedingungen
Vier Mignonzellen für eine große Batteriekapazität
Separates Batteriefach für schnellen Batteriewechsel
Messen Ungenauigkeit:
Gleichspannung
30,000 V
0,02 %+ 2 Digits (unteres Display)
30,000 V
0,02 %+ 2 Digits (unteres Display)
100,00 mV
0,02 % +2 Digits
-10,00 mV bis 75,00 mV
0,025 % + 1 Digit (über TE-Anschluss)
Gleichstrom
24,000 mA
0,02 % +2 Digits
Widerstand
0,0 bis 400,0 O
0,1O (4-Leiter), 0,15 O (2- und 3-Leiter)
401 bis 1500 O
0,5 O (4-Leiter), 1 O (2- und 3-Leiter)
1500 bis 3200 O
1 O (4-Leiter), 1,5 O (2- und 3-Leiter)
Frequenz
2,0 bis 1000,0 CPM
0,05 % + 1 Digit
1,0 bis 1100,0 Hz
0,05 % + 1 Digit
1,00 bis 10,00 kHz
0,05 % + 1 Digit
Empfindlichkeit
min. 1 Vss
Druck
Ungenauigkeit
von 0,025 % des Bereichs mit einem der 29 Druckmodule.
(für detaillierte Spezifikationen siehe bei Druckmodulen unter Optionen und Zubehör)
Module erhältlich für Differenzdruck, Überdruck, Vakuum, Absolutdruck, Dualdruck und Hochdruck.
Geben Ungenauigkeit:
Gleichspannung
100,00 mV
0,02 % + 2 Digits
10,000 V
0,02 % + 2 Digits
-10,00 mV bis 75,00 mV
0,025 % + 1 Digit (über TE-Anschluss)
Gleichstrom
24,000 mA (Geben)
0,02 % + 2 Digits
24,000 mA (Simulieren)
0,02 % + 2 Digits
Widerstand
15,0 bis 400,0 O
0,15 O (Anreg.Strom 0,15 bis 0,5 mA), 0,1 O (Anreg.Strom 0,5 bis 2 mA)
401 bis 1500 O
0,5 O (Anregungsstrom 0,05 bis 0,8 mA)
1500 bis 3200 O
1 O (Anregungsstrom 0,05 bis 0,4 mA)
Frequenz
2,0 bis 1000,0 CPM
0.05 %
1,0 bis 1100,0 Hz
0.05 %
1,00 bis 10,00 kHz
0.25 %
Signalform:
5 Vss Rechteck, -0,1 V Offset
Widerstandsthermometer und Thermoelemente:
Ungenauigkeit beim Messen:
NI-120
0,2 °C
PT-100 (385)
0,33 °C
PT-100 (393)
0,3 °C
PT-100 (385)
0,3 °C
PT-200 (385)
0,2 °C
PT-500 (385)
0,3 °C
PT-1000 (385)
0,2 °C
Auflösung:
0,1 °C
J:
0,7 °C
K:
0,8 °C
T:
0,8 °C
E:
0,7 °C
R:
1,8 °C
S:
1,5 °C
B:
1,4 °C
L:
0,7 °C
U:
0,75 °C
N:
0,9 °C
Auflösung
J, K, T, E, L, N, U: 0.1 °C B, R, S: 1 °C
XK
0.6°C
BP
1.2°C
Ungenauigkeit beim Geben:
NI-120
0,2 °C
PT-100 (385)
0,33 °C
PT-100 (393)
0,3 °C
PT-100 (JIS)
0,3 °C
PT-200 (385)
0,2 °C
PT-500 (385)
0,3 °C
PT-1000 (385)
0,2 °C
Auflösung:
0,1 °C
Hinweis:
Ungenauigkeit angegeben für 4-Leiter-Messung.
J:
0,7 °C
K:
0,8 °C
T:
0,8 °C
E:
0,7 °C
R:
1,4 °C
S:
1,5 °C
B:
1,4 °C
L:
0,7 °C
U:
0,75 °C
N:
0,9 °C
Auflösung
J, K, T, E, L, N, U: 0.1 °C B, R, S: 1 °C
XK
0.6°C
BP
1.2°C
Spezifikationen:
Rampenfunktionen
Geberfunktionen:
Spannung, Strom, Widerstand, Frequenz, Temperatur
Rampenfunktionen
Langsame Rampe, schnelle Rampe, 25 % Stufen-Rampe
Schleifenspannungs-Funktion
Spannung:
24 V
Ungenauigkeit:
10 %
Maximaler Strom:
22 mA, kurzschlussgeschützt
Stufenfunktionen
Geberfunktionen:
Spannung, Strom, Widerstand, Frequenz, Temperatur
Stufen
25 % vom Bereich, 100 % vom Bereich
Umgebungsdaten:
Betriebstemperatur
-10 °C bis +55 °C
Lagertemperatur
-20 °C bis 71 °C
Höhe über NN bei Betrieb
3000 m
Sicherheit:
Zertifiziert durch
EN 61010-1:1993, ANSI/ISA S82.01-1994; CAN/CSA C22.2 Nr. 1010.1:1992
Mechanische und allgemeine Daten:
Abmessungen
130 x 236 x 61 mm
Gewicht
0,65 kg
Batterien
4 Alkali-Batterien Typ AA
Batteriewechsel
Separates Batteriefach, zugänglich ohne Aufbrechen des Kalibriersiegels
Seitliche Anschlüsse
Druckmodul-Anschluss, auch zur Echtzeit-Fernprogrammierung
Fluke 715 Kalibrator
Lieferumfang:
Fluke 715
Gelbes Schutzholster mit Fach zur Aufbewahrung der Messleitungen
Bedienungsanleitung (14 Sprachen)
eine 9-V-Alkalibatterie
Messleitungen und Krokodilklemmen
Der Fluke 715 Volt-/mA-Kalibrator bietet hervorragende Leistung, Langlebigkeit und Zuverlässigkeit. Der Kalibrator, der über das gleiche robuste Gehäuse wie die Fluke Digitalmultimeter der Serie 80 verfügt, ist kompakt, leicht und einfach zu tragen. Dank seiner Drucktasten-Benutzeroberfläche, die auch bei den multifunktionalen dokumentierenden Prozesskalibratoren der Serie 740 zum Einsatz kommt, ist der Fluke 715 extrem einfach zu bedienen. Er ist unempfindlich gegenüber elektromagnetischen Störungen, staub- und spritzwassergeschützt und hat eine abnehmbare Batterieklappe, die den Batteriewechsel schnell und einfach macht.
Merkmale:
Schleifenstromsignale (0 - 20 mA, 4 - 20 mA) mit sehr niedriger Ungenauigkeit von 0,015 % und einer Auflösung von 1 mA messen
Spannungsausgangsprozesssignale von SPS und Transmittern messen
24 mA Schleifenstrom geben oder simulieren
Quellspannung bis 100 mV oder 10 V
24-V-Schleifenversorgung mit gleichzeitiger Strommessung
Verbesserte Genauigkeit für Messen/Geben von Spannung und Strom
Längere Batterie-Lebensdauer:
250-Ohm-HART-Widerstand mit Schleifenstrom
Holster mit Fach zur Aufbewahrung der Messleitungen
Kompatibel mit dem magnetischen Aufhängesystem ToolPack
Ausgangsfunktionen Schrittfunktion und lineare Rampenfunktion
Konfigurierbare Einstellungen von Nullpunkt und Messbereichsende
Funktionsspezifikationen:
mV messen/geben
Bereich:
0 bis 100 mV
Auflösung:
0,01 mV
Ungenauigkeit:
0,02 % + 2 Digits
V messen/geben
Bereich:
0 bis 10 V
Auflösung:
0,001 V
Ungenauigkeit:
0,02 % + 2 Digits
mA messen/geben/simulieren (% des Messbereichs)
Bereich:
0 bis 24 mA (-25 % bis 125 %)
Auflösung:
0,001 mA
Ungenauigkeit:
0,015 % + 2 Digits
Hinweis: Anzeige der Senke (Transmitter simulieren) in mA oder % des Messbereichs
Spezifikationen:
Schleifenstrom
Bereich:
24 V dc
Ungenauigkeit:
+/- 10 %
Hinweis: B?rde; 20 mA bei 1000 O f?r Batterie mit > 6,8 V; 700 O f?r Batterie mit 5,8 bis 6,8 V
Anzeige
Deutliche 5-stellige LCD-Anzeige
Umgebungsdaten:
Betriebstemperatur
-10 ºC bis 55 ºC
Lagertemperatur
-40 ºC bis 60 ºC
Luftfeuchtigkeit (ohne Kondensation)
95 % (10 ºC bis 30 ºC)
75 % (30 ºC bis 40 ºC)
45 % (40 ºC bis 50 ºC)
35 % (50 ºC bis 55 ºC)
Höhe über NN bei Betrieb
3.000 m max.
Sicherheit:
Sicherheit
CSA C22.2 Nr. 1010.1: 1992
Mechanische und allgemeine Daten:
Abmessungen
187 mm L x 87 mm B x 32 mm T
(7,93 Zoll L x 3,86 Zoll B x 2,06 Zoll T)
Gewicht
Ca. 330 g
(21 oz)
Stoß- und Schwingungsfestigkeit
Zufallsrauschen, 2G, 5-500 Hz.
Fallversuch aus 1 Meter Höhe
Batterietyp
Eine 9-V-Batterie ANSI/NEDA 1604A oder 9-V-Alkalibatterie IEC 6LR61
Fluke 707 Stromschleifenkalibrator
Mitgeliefertes Zubehör:
AC70A Krokodilklemmen
C10 gelbes Holster mit Flex-Stand™
Gebrauchsanweisung
TL75 Sicherheits-Messleitungssatz
Das praktische Hilfsmittel zur Prüfung von Stromschleifen
Der Stromschleifenkalibrator Fluke 707 ist eine leistungsstarke Lösung zur Kalibrierung, Reparatur und Wartung von Stromschleifen. Der neue "Quick Click"-Knopf macht seine Bedienung extrem einfach. Das Gerät bietet:
Übersichtliche Benutzeroberfläche mit "Quick Click"-Knopf zur einhändigen Bedienung
Geben, Simulieren und Messen von mA
0,015 % Ungenauigkeit und 0,001 mA Auflösung
Gleichzeitige Anzeige des Messwertes in mA und % des Messbereichs
Wahl zwischen Treppen- oder Rampenausgangssignal
24-V-Schleifenstromversorgung mit mA-Messung, einschließlich 250Ω HART Widerstand
Messung von 0 - 28 V DC zur Prüfung der Schleifenspannung
Einfacher Batteriewechsel ohne Öffnen des Gehäuses
Kompaktes Gehäuse mit abnehmbarem Schutzholster
Das praktische Hilfsmittel zur Prüfung von Stromschleifen. Zum Kalibrieren einfach klicken. Dieses umfassend ausgestattete Messgerät kombiniert die besten Funktionen eines Stromschleifenkalibrators mit Drucktasten und Drehknöpfen und bietet:
Großes Display und übersichtliche Benutzeroberfläche für einfache einhändige Bedienung.
Gleichzeitige Anzeige des Messwertes in mA und %
Die Ungenauigkeit im mA-Bereich beträgt nur 0,015 %; besser als andere Stromschleifenkalibratoren in dieser Preisklasse.
Auflösung von 1 µA beim Geben, Simulieren und Messen von mA.
25%-Schritte per Drucktaste für schnelle und einfache Linearitätsprüfungen
0 – 100 % "Span Check" zum schnellen Umschalten zwischen Nullpunkt und Messbereichsende
Wahl zwischen langsamer Rampe, schneller Rampe und Treppe für Funktionsprüfungen von Geräten mit Stromschleifen.
Interne 24-Volt-Schleifenstromversorgung, um einen Messwertgeber gleichzeitig mit Strom versorgen und Messwerte ablesen zu können, ohne ein DMM mitzuführen.
Misst Gleichspannung bis 28 V.
9-V-Batterie lässt sich durch separates Batteriefach leicht auswechseln
Umschaltbar für Stromschleifen 0 - 20 mA oder 4 - 20 mA
Innovativer Drehschalter zur Ausgangsjustierung mit einer Auflösung von 1 µA und 100 xxx.
Der HART ™ Modus schaltet einen 250 Ω Widerstand in Reihe mit der 24-V-Schleife und sorgt damit für die Kompatibilität mit HART-Kommunikatoren.
Spezifikationen
Strom messen
Bereich:
0 bis 24 mA
Auflösung:
0,001 mA
Ungenauigkeit:
0,015 % v. Messwert + 2 LSD
Strom geben
Bereich:
0 bis 20 mA oder 4 bis 20 mA
Ungenauigkeit:
0,015 % v. Messwert + 2 LSD
Ansteuerungsmöglichkeit:
1200 Ω; 950 Ω bei 20 mA im HART-Modus
Strom simulieren
Bereich:
0 bis 20 mA oder 4 bis 20 mA
Ungenauigkeit:
0,015 % v. Messwert + 2 LSD
Erforderliche ext. Schleifenspannung :
12 - 30 V
Schleifenstrom
Während der mA-Messung 24 V
Spannungsmessung
Bereich:
0 bis 28 V DC
Auflösung:
1 mV
Ungenauigkeit:
0,015 % v. Messwert + 2 LSD
Umgebungsdaten
Betriebstemperatur
-10 ºC bis 55 ºC
Lagertemperatur
-30 ºC bis 60 ºC
Luftfeuchtigkeit (ohne Kondensation)
0 bis 90 % (0 ºC bis 35 ºC); 0 bis 70 % (35 ºC bis 55 ºC)
Temperaturkoeffizient
-10 ºC bis 18 ºC, 28 ºC bis 55 ºC, ± 0,005 % vom Messbereich pro ºC
Sicherheit
Sicherheit
CSA C22.2 Nr. 1010 1:1992
EMV
EN50082-1: 1992 und EN55022: 1994 Klasse B
Maximal zulässige Spannung
30 V
Mechanische und allgemeine Daten
Abmessungen
152 x 70 x 41 mm
Gewicht
224 g (340 g mit Holster)
Batterien
Eine 9-V-Alkali-Batterie
Stoß- und Schwingungsfestigkeit
gemäß MIL-T-28800 für Instrumente der Klasse 2
Anzeige des Stromwertes und % vom Messbereich
Ja
Automatische Stufen, automatische Rampe
Ja
Span Check
Ja
Fluke 724 Temperaturkalibrator
Lieferumfang:
Kalibrator FLUKE 724
2 AC172 Krokodilklemmen
2 Messleitungen
Bedienungsanleitungen
Der neue Temperaturkalibrator Fluke 724 ist ein besonders leistungsstarkes und dennoch bedienungsfreundliches Gerät. Mit seinen Mess- und Geberfunktionen kann er nahezu jedes Temperaturinstrument testen und kalibrieren.
Gleichzeitige Anzeige von Eingangs- und Ausgangswerten
Messe von RTDs ( Widerstandsthermometern ), Thermoelementen, Widerstand, Strom und Einheitsspannungen, um Sensoren und Transmitter zu prüfen
Geben/Simulieren von Thermoelementen, RTDs, Spannung und Widerstand
Durchfürhen von schnellen Linearitätsprüfungen mit der 25%-Schritt- oder 100%-Schritt-Funktion
Automatische Schritt- oder Rampenfunktion
Speisen von Transmittern mittels der Schleifenstromversorgung bei gleichzeitiger Strommessung
Speichern häufig benutzter Geräteeinstellungen zur späteren Verwendung
leicht zu transportieren
robustes Design für den Feldeinsatz
Hintergrundsbeleuchtung
Vier Mignnzellen für eine lange Betriebsdauer
separates Batteriefach zum schnellen Auswechseln der Batterien
Technische Spezifikationen
Messen Genauigkeit
Gleichspannung
30 V: 0,02 % + 2 Digits (oberes Display) 20 V: 0,02 % + 2 Digits (unteres Display) 100 mV: 0,02 % + 2 Digits -10 mV bis 75 mV: 0,025 % +1 Digit (Thermoelement-Anschluss)
Gleichstrom
24 mA: 0,02 % + 2 Digits
Widerstand
0 bis 400 Ohm: 0,1 Ohm (4-Draht), 0,15 Ohm (2- und 3-Draht) 401 bis 1500 Ohm: 0,5 Ohm (4-Draht), 1 Ohm (2- und 3-Draht) 1500 bis 3200 Ohm: 1 Ohm (4-Draht), 1,5 Ohm (2- und 3-Draht)
Geben Genauigkeit
Gleichspannung
100 mV: 0,02 % + 2 Digits 10 V: 0,02 % + 2 Digits -10 mV bis 75 mV: 0,025 % + 1 Digit (Thermoelement-Anschluss)
Widerstand
15 bis 400 Ohm: 0,15 Ohm (0,15 bis 0,5 mA), 0,1 Ohm (0,5 bis 2 mA) 401 bis 1500 Ohm: 0,5 Ohm (0,5 bis 0,8 mA) 1500 bis 3200 Ohm: 1 Ohm (0,05 bis 0,4 mA)
Widerstandsthermometer und Thermoelemente
Messen Genauigkeit
NI-120: 0,2 °C PT-100 (385): 0,33 °C PT-100 (393): 0,3 °C PT-100 (JIS): 0,3 °C PT-200 (385): 0,2 °C PT-500 (385): 0,3 °C PT-1000 (385): 0,2 °C Auflösung: 0,1 °C J: 0,7 °C K: 0,8 °C T: 0,8 °C E: 0,7 °C R: 1,8 °C S: 1,5 °C B: 1,4 °C L: 0,7 °C U: 0,75 °C N: 0,9 °C Auflösung: J, K, T, E, L, N, U: 0,1 °C, B, R, S: 1 °C XK: 0,6 °C BP: 1,2 °C
Geben Genauigkeit
NI-120: 0,2 °C PT-100 (385): 0,33 °C PT-100 (393): 0,3 °C PT-100 (JIS): 0,3 °C PT-200 (385): 0,2 °C PT-500 (385): 0,3 °C PT-1000 (385): 0,2 °C Auflösung: 0,1 °C J: 0,7 °C K: 0,8 °C T: 0,8 °C E: 0,7 °C R: 1,4 °C S: 1,5 °C B: 1,4 °C L: 0,7 °C U: 0,75 °C N: 0,9 °C Auflösung: J, K, T, E, L, N, U: 0,1 °C, B, R, S: 1 °C XK: 0,6 °C BP: 1,2 °C
Rampenfunktion
Geberfunktionen: Spannung, Strom, Widerstand, Frequenz, Temperatur Rampen: langsame Rampe, schnelle Rampe, 25% Stufen-Rampe
Schleifenspannungsfunktion
Spannung: 24 V Ungenauigkeit: 10 % Maximal zulässiger Strom: 22 mA, kurzschlussgeschützt
Stufenfunktionen
Geberfunktionen: Spannung, Strom, Widerstand, Frequenz, Temperatur Stufen: 25% vom Bereich, 100 % vom bereich
Umgebungsdaten
Betriebstemperatur
-10 °C bis 55 °C
Lagertemperatur
-20 °C bis 71 °C
Luftfeuchtigkeit (ohne Kondensation)
90 % bei 10 °C bis 30 °C 75 % bei 30 °C bis 40 °C 45 % bei 40 °C bis 50 °C 35 % bei 50 °C bis 55 °C
Sicherheitsspezifikationen
Sicherheit
CSA C22.2 Nr. 1010.1-1992
EMV
EN50082-1:1992 und EN55022:1994 Klasse B
Mechanische und allgemeine Daten
Abmessungen
96 x 200 x 47 mm
Gewicht
650 g
Batterien
4x AA Alkaline Batterien
Batterie-Lebensdauer
25 Stunden typisch
Vibrationen
2 g, 5 - 500 Hz
Technische Spezifikationen
Messen Genauigkeit
Gleichspannung
30 V: 0,02 % + 2 Digits (oberes Display) 20 V: 0,02 % + 2 Digits (unteres Display) 100 mV: 0,02 % + 2 Digits -10 mV bis 75 mV: 0,025 % +1 Digit (Thermoelement-Anschluss)
Gleichstrom
24 mA: 0,02 % + 2 Digits
Widerstand
0 bis 400 Ohm: 0,1 Ohm (4-Draht), 0,15 Ohm (2- und 3-Draht) 401 bis 1500 Ohm: 0,5 Ohm (4-Draht), 1 Ohm (2- und 3-Draht) 1500 bis 3200 Ohm: 1 Ohm (4-Draht), 1,5 Ohm (2- und 3-Draht)
Geben Genauigkeit
Gleichspannung
100 mV: 0,02 % + 2 Digits 10 V: 0,02 % + 2 Digits -10 mV bis 75 mV: 0,025 % + 1 Digit (Thermoelement-Anschluss)
Widerstand
15 bis 400 Ohm: 0,15 Ohm (0,15 bis 0,5 mA), 0,1 Ohm (0,5 bis 2 mA) 401 bis 1500 Ohm: 0,5 Ohm (0,5 bis 0,8 mA) 1500 bis 3200 Ohm: 1 Ohm (0,05 bis 0,4 mA)
Widerstandsthermometer und Thermoelemente
Messen Genauigkeit
NI-120: 0,2 °C PT-100 (385): 0,33 °C PT-100 (393): 0,3 °C PT-100 (JIS): 0,3 °C PT-200 (385): 0,2 °C PT-500 (385): 0,3 °C PT-1000 (385): 0,2 °C Auflösung: 0,1 °C J: 0,7 °C K: 0,8 °C T: 0,8 °C E: 0,7 °C R: 1,8 °C S: 1,5 °C B: 1,4 °C L: 0,7 °C U: 0,75 °C N: 0,9 °C Auflösung: J, K, T, E, L, N, U: 0,1 °C, B, R, S: 1 °C XK: 0,6 °C BP: 1,2 °C
Geben Genauigkeit
NI-120: 0,2 °C PT-100 (385): 0,33 °C PT-100 (393): 0,3 °C PT-100 (JIS): 0,3 °C PT-200 (385): 0,2 °C PT-500 (385): 0,3 °C PT-1000 (385): 0,2 °C Auflösung: 0,1 °C J: 0,7 °C K: 0,8 °C T: 0,8 °C E: 0,7 °C R: 1,4 °C S: 1,5 °C B: 1,4 °C L: 0,7 °C U: 0,75 °C N: 0,9 °C Auflösung: J, K, T, E, L, N, U: 0,1 °C, B, R, S: 1 °C XK: 0,6 °C BP: 1,2 °C
Rampenfunktion
Geberfunktionen: Spannung, Strom, Widerstand, Frequenz, Temperatur Rampen: langsame Rampe, schnelle Rampe, 25% Stufen-Rampe
Schleifenspannungsfunktion
Spannung: 24 V Ungenauigkeit: 10 % Maximal zulässiger Strom: 22 mA, kurzschlussgeschützt
Stufenfunktionen
Geberfunktionen: Spannung, Strom, Widerstand, Frequenz, Temperatur Stufen: 25% vom Bereich, 100 % vom bereich
Umgebungsdaten
Betriebstemperatur
-10 °C bis 55 °C
Lagertemperatur
-20 °C bis 71 °C
Luftfeuchtigkeit (ohne Kondensation)
90 % bei 10 °C bis 30 °C 75 % bei 30 °C bis 40 °C 45 % bei 40 °C bis 50 °C 35 % bei 50 °C bis 55 °C
Sicherheitsspezifikationen
Sicherheit
CSA C22.2 Nr. 1010.1-1992
EMV
EN50082-1:1992 und EN55022:1994 Klasse B
Mechanische und allgemeine Daten
Abmessungen
96 x 200 x 47 mm
Gewicht
650 g
Batterien
4x AA Alkaline Batterien
Batterie-Lebensdauer
25 Stunden typisch
Vibrationen
2 g, 5 - 500 Hz
Technische Spezifikationen
Messen Genauigkeit
Gleichspannung
30 V: 0,02 % + 2 Digits (oberes Display) 20 V: 0,02 % + 2 Digits (unteres Display) 100 mV: 0,02 % + 2 Digits -10 mV bis 75 mV: 0,025 % +1 Digit (Thermoelement-Anschluss)
Gleichstrom
24 mA: 0,02 % + 2 Digits
Widerstand
0 bis 400 Ohm: 0,1 Ohm (4-Draht), 0,15 Ohm (2- und 3-Draht) 401 bis 1500 Ohm: 0,5 Ohm (4-Draht), 1 Ohm (2- und 3-Draht) 1500 bis 3200 Ohm: 1 Ohm (4-Draht), 1,5 Ohm (2- und 3-Draht)
Geben Genauigkeit
Gleichspannung
100 mV: 0,02 % + 2 Digits 10 V: 0,02 % + 2 Digits -10 mV bis 75 mV: 0,025 % + 1 Digit (Thermoelement-Anschluss)
Widerstand
15 bis 400 Ohm: 0,15 Ohm (0,15 bis 0,5 mA), 0,1 Ohm (0,5 bis 2 mA) 401 bis 1500 Ohm: 0,5 Ohm (0,5 bis 0,8 mA) 1500 bis 3200 Ohm: 1 Ohm (0,05 bis 0,4 mA)
Widerstandsthermometer und Thermoelemente
Messen Genauigkeit
NI-120: 0,2 °C PT-100 (385): 0,33 °C PT-100 (393): 0,3 °C PT-100 (JIS): 0,3 °C PT-200 (385): 0,2 °C PT-500 (385): 0,3 °C PT-1000 (385): 0,2 °C Auflösung: 0,1 °C J: 0,7 °C K: 0,8 °C T: 0,8 °C E: 0,7 °C R: 1,8 °C S: 1,5 °C B: 1,4 °C L: 0,7 °C U: 0,75 °C N: 0,9 °C Auflösung: J, K, T, E, L, N, U: 0,1 °C, B, R, S: 1 °C XK: 0,6 °C BP: 1,2 °C
Geben Genauigkeit
NI-120: 0,2 °C PT-100 (385): 0,33 °C PT-100 (393): 0,3 °C PT-100 (JIS): 0,3 °C PT-200 (385): 0,2 °C PT-500 (385): 0,3 °C PT-1000 (385): 0,2 °C Auflösung: 0,1 °C J: 0,7 °C K: 0,8 °C T: 0,8 °C E: 0,7 °C R: 1,4 °C S: 1,5 °C B: 1,4 °C L: 0,7 °C U: 0,75 °C N: 0,9 °C Auflösung: J, K, T, E, L, N, U: 0,1 °C, B, R, S: 1 °C XK: 0,6 °C BP: 1,2 °C
Rampenfunktion
Geberfunktionen: Spannung, Strom, Widerstand, Frequenz, Temperatur Rampen: langsame Rampe, schnelle Rampe, 25% Stufen-Rampe
Schleifenspannungsfunktion
Spannung: 24 V Ungenauigkeit: 10 % Maximal zulässiger Strom: 22 mA, kurzschlussgeschützt
Stufenfunktionen
Geberfunktionen: Spannung, Strom, Widerstand, Frequenz, Temperatur Stufen: 25% vom Bereich, 100 % vom bereich
Umgebungsdaten
Betriebstemperatur
-10 °C bis 55 °C
Lagertemperatur
-20 °C bis 71 °C
Luftfeuchtigkeit (ohne Kondensation)
90 % bei 10 °C bis 30 °C 75 % bei 30 °C bis 40 °C 45 % bei 40 °C bis 50 °C 35 % bei 50 °C bis 55 °C
Sicherheitsspezifikationen
Sicherheit
CSA C22.2 Nr. 1010.1-1992
EMV
EN50082-1:1992 und EN55022:1994 Klasse B
Mechanische und allgemeine Daten
Abmessungen
96 x 200 x 47 mm
Gewicht
650 g
Batterien
4x AA Alkaline Batterien
Batterie-Lebensdauer
25 Stunden typisch
Vibrationen
2 g, 5 - 500 Hz
Fluke 709 Stromschleifenkalibrator
Lieferumfang:
Fluke 709
Zwei Krokodilklemmen AC72
Messleitungen TL75 420l
Gepolsterte Tragetasche
Sechs AAA-Batterien (eingesetzt)
Bedienungsanleitung auf CD-ROM
Kurzbedienungsanleitung
Sicherheitsanweisungen
Der Stromschleifenkalibrator Fluke 709 zeichnet sich durch eine benutzerfreundliche Bedienung mit Quick-Set-Drehknopf aus. Das Schutzholster liegt dem Techniker gut in der Hand, und das große Display mit Hintergrundbeleuchtung kann problemlos abgelesen werden, selbst in dunklen, engen Arbeitsumgebungen. Der Kalibrator 709 bietet folgende Funktionen:
Hervorragende Genauigkeit mit 0,01 % vom Messwert
Handliches und robustes Gerät, das mit 6 Micro-Batterien (Typ AAA) versorgt wird
Intuitive Bedienoberfläche mit Quick-Set-Knopf für schnelles Einrichten und problemlose Handhabung
Integrierter, zuschaltbarer 250-Ω-Widerstand für HART-Kommunikation
Messmodus für Schleifenstrom (-25 % bis 125 %) mit gleichzeitiger Schleifenversorgung 24 V
Auflösung von 1 µA im mA-Bereich und 1 mV im Spannungsbereich
Einfacher Anschluss über zwei Leitungen bei allen Messungen
Automatische Abschaltung für längere Betriebsdauer (auf bis zu 30 Minuten einstellbar)
Zeiten für Treppen- und Rampenfunktionen variabel in Sekunden einstellbar
Messspanne einstellbar (0 bis 20 mA oder 4 bis 20 mA)
Ventiltest (Vorgabe definierter mA-Werte, Einstellung mit den %-Tasten)
Detaillierte Spezifikationen
Funktionen
mA geben, mA simulieren, mA messen, mA messen mit gleichzeitiger Schleifenversorgung, Spannung messen
Bereiche
mA (0 bis 24 mA) und Volt (0 bis 30 VDC)
Auflösung
1 µA im mA-Bereich und 1 mV im Spannungsbereich
Genauigkeit
0,01 % vom Wert +/-2 Digits, für alle Bereiche (bei 23 °C +/-5 °C)
Betriebstemperaturbereich
-10 C bis 55 °C
Luftfeuchtigkeitsbereich
10 bis 95 %, nicht-kondensierend
Stabilität
20 ppm vom Endwert /°C von -10 °C bis 18 °C und 28 °C bis 55 °C
Anzeige
128 x 64 Pixel, LCD-Grafik mit Hintergrundbeleuchtung
Stromversorgung
6 Alkali-Batterien Typ AAA
Betriebsdauer mit einem Batteriesatz
40 Stunden typisch
Bürdenspannung der Stromschleife
24 VDC bei 20 mA
Überspannungsschutz
240 VAC
Überstromschutz
28 mA DC
EMV
EN 61326, Anhang A (Ortsveränderliche Geräte)
Abmessungen (L x B x T)
15 cm x 9 cm x 3 cm
Gewicht
0,3 kg (9,5 lb)
Lieferumfang
Werkskalibrierschein mit Messdaten, rückführbar aus NIST, Batterien, Messleitungen und Handbuch
Kalibrator Fluke 712 B für Widerstandsthermometer
Für Techniker im Bereich der Temperaturkalibrierung, die sich einen extrem genauen und bedienungsfreundlichen Temperaturkalibrator für Widerstandsthermometer mit einer Funktion wünschen, ist der Fluke 712B das ideale Prüfgerät.
Der 712B kann 13 unterschiedliche Widerstandsthermometertypen und Widerstände messen und simulieren.
Messen von 4-20-mA-Signalen bei gleichzeitiger Simulation eines Temperatursignals
Aufhängevorrichtung im Lieferumfang enthalten
konfigurierbare Geräteeinstellungen von 0 % und 100 % zur schnellen Prüfung der 25-%-Linearität
lineare Rampe und automatische Rampenfunktion in 25-%-Schritten anhand der 0-%- und 100-%-Einstellung
zwei Eingänge und Anzeige mit Hintergrundbeleuchtung zum mühelosen Ablesen der Messdaten
Beim Einschalten werden automatisch die zuletzt verwendeten Einstellungen aufgerufen, damit Testreihen bequem fortgesetzt werden können.
Allgemeine technische Daten
Maximal zulässige angelegte Spannung zwischen beliebigem Anschluss und Masse oder zwischen zwei Anschlüssen
30 V
Betriebstemperatur
-10 °C bis 50 °C
Temperatur bei Lagerung
-30 °C bis 60 °C
Max. Höhenlage bei Betrieb
2.000 Meter
Max. Höhenlage bei Lagerung
12.000 Meter
Relative Feuchte (Betrieb bei % r. F., nicht kondensierend)
Nicht kondensierend
90 % (10 °C bis 30 °C)
75 % (30 °C bis 40 °C)
45 % (40 °C bis 50 °C)
(nicht kondensierend)
Anforderungen an die Schwingungsfestigkeit
MIL-T-28800E, Klasse 2
Fallversuchhöhe
1 Meter
IP-Schutzklasse
IEC 60529: IP52
Elektromagnetische Umgebung
IEC 61326-1: Tragbare Geräte
Sicherheit
IEC 61010-1, max. 30 V gegen Erde, Verschmutzungsgrad 2
Stromversorgung
4x 1,5-V-Batterie, Typ AA (LR6)
Abmessungen (H x B x T)
52,5 mm x 84 mm x 188,5 mm
Gewicht
515 g
mA-Messung, Gleichstrom
Auflösung
0 – 24 mA
Bereich
0,001 mA
Genauigkeit (% des Messwertes + Zählwerte)
0,010 % + 2 μA
Temperaturkoeffizient
±(0,002 % des Messwertes + 0,002 % des Bereichsendwertes) /°C ( <18 °C oder >28 °C)
Widerstandsmessung
Widerstandsbereich
Genauigkeit (% des Messwert + Zählwerte)
0,00 Ω bis 400,00 Ω
0,015 % + 0,05 Ω
400,0 Ω bis 4000,0 Ω
0,015 % + 0,5 Ω
Hinweis: Die Genauigkeit der Messwerte gilt für einen 4-Leiter-Eingang. Bei 3-Leiter-Widerstandsmessungen (unter der Voraussetzung, dass alle drei Messleitungen aufeinander abgeglichen sind) müssen die Angaben um folgende Werte erhöht werden: 0,05 Ω (0,00 Ω bis 400,00 Ω), 0,2 Ω (400,0 Ω bis 4.000,0 Ω).
Temperaturkoeffizient
±(0,002 % des Messwertes + 0,002 % des Bereichsendwertes) /°C ( <18 °C oder >28 °C)
Widerstandsquelle
Widerstandsbereich
1,0 Ω bis 400,0 Ω
1,00 Ω bis 400,00 Ω
400,0 Ω bis 1500,0 Ω
1500,0 Ω bis 4000,0 Ω
Erregungsstrom aus dem Messgerät
0,1 mA bis 0,5 mA
0,5 mA bis 3 mA
0,05 mA bis 0,8 mA
0,05 mA bis 0,4 mA
Genauigkeit (% des Messwertes + Zählwerte)
0,015 % + 0,1 Ω
0,015 % + 0,05 Ω
0,015 % + 0,5 Ω
0,015 % + 0,5 Ω
Auflösung
0,00 Ω bis 400,00 Ω
0,01 Ω
400,0 Ω bis 4000,0 Ω
0,1 Ω
Temperaturkoeffizient
±(0,002 % des Messwertes + 0,002 % des Bereichsendwertes) /°C ( <18 °C oder >28 °C), unterstützt gepulste Transmitter und SPS-Systeme mit einer Impulsdauer von maximal 5 ms
Widerstandsthermometereingang und -ausgang
Widerstandsthermometer-Typ (α)
Bereich (°C)
Messen (°C)
Quelle (°C)
1 Jahr
2 Jahre
Quellstrom
1 Jahr
2 Jahre
10 Ω Pt(385)
-200 bis 100 °C
1,5 °C
3 °C
1 mA
1,5 °C
3 °C
100 bis 800 °C
1,8 °C
3,6 °C
1 mA
1,8 °C
3,6 °C
50 Ω Pt(385)
-200 bis 100 °C
0,4 °C
0,7 °C
1 mA
0,4 °C
0,7 °C
100 bis 800 °C
0,5 °C
0,8 °C
1 mA
0,5 °C
0,8 °C
100 Ω Pt(385)
-200 bis 100 °C
0,2 °C
0,4 °C
1 mA
0,2 °C
0,4 °C
100 bis 800 °C
0,015 % +0,18 °C
0.03 % +0,36 °C
0,015 % +0,18 °C
0.03 % +0,36 °C
200 Ω Pt(385)
-200 bis 100 °C
0,2 °C
0,4 °C
500 μA
0,2 °C
0,4 °C
100 bis 630 °C
0,015 % +0,18 °C
0.03 % +0,36 °C
0,015 % +0,18 °C
0.03 % +0,36 °C
500 Ω Pt(385)
-200 bis 100 °C
0,3 °C
0,6 °C
250 μA
0,3 °C
0,6 °C
100 bis 630 °C
0,015 % +0,28 °C
0.03 % +0,56 °C
0,015 % +0,28 °C
0.03 % +0,56 °C
1000 Ω Pt(385)
-200 bis 100 °C
0,2 °C
0,4 °C
250 μA
0,2 °C
0,4 °C
100 bis 630 °C
0,015 % +0,18 °C
0.03 % +0,36 °C
0,015 % +0,18 °C
0.03 % +0,36 °C
100 Ω Pt(3916)
-200 bis 100 °C
0,2 °C
0,4 °C
1 mA
0,2 °C
0,4 °C
100 bis 630 °C
0,015 % +0,18 °C
0.03 % +0,36 °C
0,015 % +0,18 °C
0.03 % +0,36 °C
100 Ω Pt(3926)
-200 bis 100 °C
0,2 °C
0,4 °C
1 mA
0,2 °C
0,4 °C
100 bis 630 °C
0,015 % +0,18 °C
0.03 % +0,36 °C
0,015 % +0,18 °C
0.03 % +0,36 °C
10 Ω Cu(427)
-100 bis 260 °C
1,5 °C
3 °C
1 mA
1,5 °C
3 °C
120 Ω Ni(672)
-80 bis 260 °C
0,15 °C
0,3 °C
1 mA
0,15 °C
0,3 °C
50 Ω Cu(427)
-180 bis 200 °C
0,4 °C
0,7 °C
1 mA
0,4 °C
0,7 °C
100 Ω Cu(427)
-180 bis 200 °C
0,2 °C
0,4 °C
1 mA
0,2 °C
0,4 °C
YSI 400
15 bis 50 °C
0,2 °C
0,4 °C
250 μA
0,2 °C
0,4 °C
1. Sensorungenauigkeit nicht berücksichtigt. 2. Auflösung: 0,1 °C. 3. Die Genauigkeit der Messwerte gilt für einen 4-Leiter-Eingang. Bei Messungen mit 3-Leiter-Widerstandsthermometern (unter der Voraussetzung, dass alle drei Messleitungen aufeinander abgeglichen sind) müssen die Angaben um folgende Werte erhöht werden: 1,0 °C (PT10 und Cu10), 0,6 °C (Pt50 und Cu50), 0,4 °C (andere Widerstandsthermometertypen). 4. Die Genauigkeit der Quelle im Quellmodus beruht auf folgenden Werten: 0,5 mA bis 3 mA (1,00 Ω bis 400,00 Ω), 0,05 mA bis 0,8 mA (400,0 Ω bis 1500,0 Ω), 0,05 mA bis 0,4 mA (1500,0 Ω bis 4000,0 Ω), Erregungsstrom (0,25 mA für den Pt1000-Bereich). 5. Temperaturkoeffizient: ±0,05 °C /°C für die Messung, ±0,05 °C /°C (<18 °C oder >28 °C) für die Quelle. 6. Unterstützt gepulste Transmitter und SPS-Systeme mit einer Impulsdauer von maximal 5 ms.
Fluke 721-3615 Zweikanal Druckkalibrator
Fluke-721-3615
Lieferumfang:
Druckkalibrator mit zwei Relativdrucksensoren, 36 psi, 1500 psi (2,5 bar, 100 bar)
Gepolsterte Tragetasche
Vier Batterien Typ AA
Handbuch
Messleitungen
Druckkalibrierung und Temperaturmessung für Anwendungen an Gasmessinstrumenten und –zählernDer Zweikanal-Druckkalibrator Fluke 721 ist das ideale Gerät für Kalibrierungen und Messungen an Gasmessinstrumenten und –zählern. Dank der zwei getrennten Drucksensoren können Sie mit einem Gerät statischen Druck und Differenzdruck gleichzeitig messen.
Der 721 lässt sich konfigurieren, indem ein Niederdrucksensor mit 16 psi (1,1 bar) oder 36 psi (2,48 bar) ausgewählt, und dann einer von 7 Hochdruckbereichen (100, 300, 500, 1000, 1500, 3000 oder 5000 psi bzw. 6,9, 20, 24,5, 69, 103,4, 200, 345 bar) hinzugefügt wird.
Ideal für die Druckkalibrierung von Gasmessinstrumenten und -zählern
Zwei Drucksensoren aus Edelstahl mit einer Ungenauigkeit von 0,025 %
Pt100 RTD-Eingang für die Temperaturmessung (Messfühler optional)
Misst Schleifenstrom von 4 bis 20 mA
Interne 24-V-Schleifenstromversorgung zur Versorgung eines zu prüfenden Transmitters
Messung bis zu 30 V DC, Prüfung von 24-V-Schleifenstromversorgungen
Erweiterung des Druckmessbereichs durch Anschluss von externen Druckmodulen der Serie 700 (29 Bereiche)
Auf der großen Grafikanzeige mit Hintergrundbeleuchtung ist die gleichzeitige Anzeige von bis zu drei Messwerten möglich
Speicherung von fünf Messgeräteeinstellungen zum Abrufen und Anwenden
Fluke-721-3615
Niederdrucksensor
-14 psi bis +36 psi,-0,97 bar bis 2,48 bar
0,001 psi,0,0001 bar
0,025 % vom Bereich
Hochdrucksensor
0 psi bis +1500 psi,0,00 bar bis 103,4 bar
0,1 psi,0,01 bar
0,025 % vom Bereich
Allgemeine technische Daten
Abrufen der Geräteeinstellungen
Zuletzt verwendet beim Einschalten
Umgebungsbedingungen
Betriebstemperatur -10 °C bis +50 °CTemperatur bei Lagerung (ohne Batterien) -20 °C bis +60 °C
Höhe über NN
2.000 Meter
Schutz vor Umwelteinflüssen
Schutzart IP 40
Spannungsversorgung
6,0 V Gleichspannung
Betriebsdauer mit einem Satz Batterien
>35 Stunden bei typischem Betrieb
Art der Batterien
4 Batterien Typ AA
Abmessungen (HxBxT)
20 cm x 11 cm x 5,8 cm
Gewicht
0,354 kg
Druckanschlüsse und Anschlüsse für andere Sensoren
Zwei Druckanschlüsse 1/8 Zoll NPT, Druckmodul Serie 700P; RTD-Messfühler
Messung elektrischer Größen und Temperatur (Kalibierzyklus 1 Jahr)
Funktion
Bereich
Auflösung
Genauigkeit
mA-Messung
0 bis 24 mA
0,001 mA
±0,015 % vom Messwert± 0,002 mA
Gleichspannungsmessung
0 bis 30 V Gleichspannung
0,001 V
±0,015 % vom Messwert± 0,002 V
*Temperaturmessung (RTD/Ohm)
-40 °C bis 150 °C
0,01 °C
±0,015 % vom Messwert±0,02 Ohm±0,1 °C±0,25 °C kombinierte Unsicherheit bei der Verwendung des Temperaturmessfühlers 720 RTD
Schleifenstromversorgung
24V
N/A
24 mA bei 24 V
*Temperaturmessung erfordert den optionalen Pt-100 RTD-Messfühler Fluke-720RTD, erhältlich als Zubehör
Temperaturkoeffizient
Keine Auswirkung auf die Ungenauigkeit aller Funktionen zwischen 15 °C und 35 °C
Für Temperaturen außerhalb des Bereichs 15 °C bis 35 °C ± 0,002 % vom Bereichsendwert/°C
Verfügbare Druck-Maßeinheiten
psi, bar, mbar, kPa, kgcm2, cmH 2O@4 °C, cmH 2O@20 °C, mH 2O@4 °C, mH 2O@20 °C, inH 2O@4 °C, inH2O@20 °C, inH 2O@60 °F, mmHg@0 °C, inHg@0 °C, ftH 2O@4 °C, ftH 2O@20 °C, ftH 2O@60 °F
Fluke 724 Temperaturkalibrator
Lieferumfang:
Kalibrator FLUKE 724
2 AC172 Krokodilklemmen
2 Messleitungen
Bedienungsanleitungen
Der neue Temperaturkalibrator Fluke 724 ist ein besonders leistungsstarkes und dennoch bedienungsfreundliches Gerät. Mit seinen Mess- und Geberfunktionen kann er nahezu jedes Temperaturinstrument testen und kalibrieren.
Gleichzeitige Anzeige von Eingangs- und Ausgangswerten
Messe von RTDs ( Widerstandsthermometern ), Thermoelementen, Widerstand, Strom und Einheitsspannungen, um Sensoren und Transmitter zu prüfen
Geben/Simulieren von Thermoelementen, RTDs, Spannung und Widerstand
Durchfürhen von schnellen Linearitätsprüfungen mit der 25%-Schritt- oder 100%-Schritt-Funktion
Automatische Schritt- oder Rampenfunktion
Speisen von Transmittern mittels der Schleifenstromversorgung bei gleichzeitiger Strommessung
Speichern häufig benutzter Geräteeinstellungen zur späteren Verwendung
leicht zu transportieren
robustes Design für den Feldeinsatz
Hintergrundsbeleuchtung
Vier Mignnzellen für eine lange Betriebsdauer
separates Batteriefach zum schnellen Auswechseln der Batterien
Technische Spezifikationen
Messen Genauigkeit
Gleichspannung
30 V: 0,02 % + 2 Digits (oberes Display) 20 V: 0,02 % + 2 Digits (unteres Display) 100 mV: 0,02 % + 2 Digits -10 mV bis 75 mV: 0,025 % +1 Digit (Thermoelement-Anschluss)
Gleichstrom
24 mA: 0,02 % + 2 Digits
Widerstand
0 bis 400 Ohm: 0,1 Ohm (4-Draht), 0,15 Ohm (2- und 3-Draht) 401 bis 1500 Ohm: 0,5 Ohm (4-Draht), 1 Ohm (2- und 3-Draht) 1500 bis 3200 Ohm: 1 Ohm (4-Draht), 1,5 Ohm (2- und 3-Draht)
Geben Genauigkeit
Gleichspannung
100 mV: 0,02 % + 2 Digits 10 V: 0,02 % + 2 Digits -10 mV bis 75 mV: 0,025 % + 1 Digit (Thermoelement-Anschluss)
Widerstand
15 bis 400 Ohm: 0,15 Ohm (0,15 bis 0,5 mA), 0,1 Ohm (0,5 bis 2 mA) 401 bis 1500 Ohm: 0,5 Ohm (0,5 bis 0,8 mA) 1500 bis 3200 Ohm: 1 Ohm (0,05 bis 0,4 mA)
Widerstandsthermometer und Thermoelemente
Messen Genauigkeit
NI-120: 0,2 °C PT-100 (385): 0,33 °C PT-100 (393): 0,3 °C PT-100 (JIS): 0,3 °C PT-200 (385): 0,2 °C PT-500 (385): 0,3 °C PT-1000 (385): 0,2 °C Auflösung: 0,1 °C J: 0,7 °C K: 0,8 °C T: 0,8 °C E: 0,7 °C R: 1,8 °C S: 1,5 °C B: 1,4 °C L: 0,7 °C U: 0,75 °C N: 0,9 °C Auflösung: J, K, T, E, L, N, U: 0,1 °C, B, R, S: 1 °C XK: 0,6 °C BP: 1,2 °C
Geben Genauigkeit
NI-120: 0,2 °C PT-100 (385): 0,33 °C PT-100 (393): 0,3 °C PT-100 (JIS): 0,3 °C PT-200 (385): 0,2 °C PT-500 (385): 0,3 °C PT-1000 (385): 0,2 °C Auflösung: 0,1 °C J: 0,7 °C K: 0,8 °C T: 0,8 °C E: 0,7 °C R: 1,4 °C S: 1,5 °C B: 1,4 °C L: 0,7 °C U: 0,75 °C N: 0,9 °C Auflösung: J, K, T, E, L, N, U: 0,1 °C, B, R, S: 1 °C XK: 0,6 °C BP: 1,2 °C
Rampenfunktion
Geberfunktionen: Spannung, Strom, Widerstand, Frequenz, Temperatur Rampen: langsame Rampe, schnelle Rampe, 25% Stufen-Rampe
Schleifenspannungsfunktion
Spannung: 24 V Ungenauigkeit: 10 % Maximal zulässiger Strom: 22 mA, kurzschlussgeschützt
Stufenfunktionen
Geberfunktionen: Spannung, Strom, Widerstand, Frequenz, Temperatur Stufen: 25% vom Bereich, 100 % vom bereich
Umgebungsdaten
Betriebstemperatur
-10 °C bis 55 °C
Lagertemperatur
-20 °C bis 71 °C
Luftfeuchtigkeit (ohne Kondensation)
90 % bei 10 °C bis 30 °C 75 % bei 30 °C bis 40 °C 45 % bei 40 °C bis 50 °C 35 % bei 50 °C bis 55 °C
Sicherheitsspezifikationen
Sicherheit
CSA C22.2 Nr. 1010.1-1992
EMV
EN50082-1:1992 und EN55022:1994 Klasse B
Mechanische und allgemeine Daten
Abmessungen
96 x 200 x 47 mm
Gewicht
650 g
Batterien
4x AA Alkaline Batterien
Batterie-Lebensdauer
25 Stunden typisch
Vibrationen
2 g, 5 - 500 Hz
Technische Spezifikationen
Messen Genauigkeit
Gleichspannung
30 V: 0,02 % + 2 Digits (oberes Display) 20 V: 0,02 % + 2 Digits (unteres Display) 100 mV: 0,02 % + 2 Digits -10 mV bis 75 mV: 0,025 % +1 Digit (Thermoelement-Anschluss)
Gleichstrom
24 mA: 0,02 % + 2 Digits
Widerstand
0 bis 400 Ohm: 0,1 Ohm (4-Draht), 0,15 Ohm (2- und 3-Draht) 401 bis 1500 Ohm: 0,5 Ohm (4-Draht), 1 Ohm (2- und 3-Draht) 1500 bis 3200 Ohm: 1 Ohm (4-Draht), 1,5 Ohm (2- und 3-Draht)
Geben Genauigkeit
Gleichspannung
100 mV: 0,02 % + 2 Digits 10 V: 0,02 % + 2 Digits -10 mV bis 75 mV: 0,025 % + 1 Digit (Thermoelement-Anschluss)
Widerstand
15 bis 400 Ohm: 0,15 Ohm (0,15 bis 0,5 mA), 0,1 Ohm (0,5 bis 2 mA) 401 bis 1500 Ohm: 0,5 Ohm (0,5 bis 0,8 mA) 1500 bis 3200 Ohm: 1 Ohm (0,05 bis 0,4 mA)
Widerstandsthermometer und Thermoelemente
Messen Genauigkeit
NI-120: 0,2 °C PT-100 (385): 0,33 °C PT-100 (393): 0,3 °C PT-100 (JIS): 0,3 °C PT-200 (385): 0,2 °C PT-500 (385): 0,3 °C PT-1000 (385): 0,2 °C Auflösung: 0,1 °C J: 0,7 °C K: 0,8 °C T: 0,8 °C E: 0,7 °C R: 1,8 °C S: 1,5 °C B: 1,4 °C L: 0,7 °C U: 0,75 °C N: 0,9 °C Auflösung: J, K, T, E, L, N, U: 0,1 °C, B, R, S: 1 °C XK: 0,6 °C BP: 1,2 °C
Geben Genauigkeit
NI-120: 0,2 °C PT-100 (385): 0,33 °C PT-100 (393): 0,3 °C PT-100 (JIS): 0,3 °C PT-200 (385): 0,2 °C PT-500 (385): 0,3 °C PT-1000 (385): 0,2 °C Auflösung: 0,1 °C J: 0,7 °C K: 0,8 °C T: 0,8 °C E: 0,7 °C R: 1,4 °C S: 1,5 °C B: 1,4 °C L: 0,7 °C U: 0,75 °C N: 0,9 °C Auflösung: J, K, T, E, L, N, U: 0,1 °C, B, R, S: 1 °C XK: 0,6 °C BP: 1,2 °C
Rampenfunktion
Geberfunktionen: Spannung, Strom, Widerstand, Frequenz, Temperatur Rampen: langsame Rampe, schnelle Rampe, 25% Stufen-Rampe
Schleifenspannungsfunktion
Spannung: 24 V Ungenauigkeit: 10 % Maximal zulässiger Strom: 22 mA, kurzschlussgeschützt
Stufenfunktionen
Geberfunktionen: Spannung, Strom, Widerstand, Frequenz, Temperatur Stufen: 25% vom Bereich, 100 % vom bereich
Umgebungsdaten
Betriebstemperatur
-10 °C bis 55 °C
Lagertemperatur
-20 °C bis 71 °C
Luftfeuchtigkeit (ohne Kondensation)
90 % bei 10 °C bis 30 °C 75 % bei 30 °C bis 40 °C 45 % bei 40 °C bis 50 °C 35 % bei 50 °C bis 55 °C
Sicherheitsspezifikationen
Sicherheit
CSA C22.2 Nr. 1010.1-1992
EMV
EN50082-1:1992 und EN55022:1994 Klasse B
Mechanische und allgemeine Daten
Abmessungen
96 x 200 x 47 mm
Gewicht
650 g
Batterien
4x AA Alkaline Batterien
Batterie-Lebensdauer
25 Stunden typisch
Vibrationen
2 g, 5 - 500 Hz
Technische Spezifikationen
Messen Genauigkeit
Gleichspannung
30 V: 0,02 % + 2 Digits (oberes Display) 20 V: 0,02 % + 2 Digits (unteres Display) 100 mV: 0,02 % + 2 Digits -10 mV bis 75 mV: 0,025 % +1 Digit (Thermoelement-Anschluss)
Gleichstrom
24 mA: 0,02 % + 2 Digits
Widerstand
0 bis 400 Ohm: 0,1 Ohm (4-Draht), 0,15 Ohm (2- und 3-Draht) 401 bis 1500 Ohm: 0,5 Ohm (4-Draht), 1 Ohm (2- und 3-Draht) 1500 bis 3200 Ohm: 1 Ohm (4-Draht), 1,5 Ohm (2- und 3-Draht)
Geben Genauigkeit
Gleichspannung
100 mV: 0,02 % + 2 Digits 10 V: 0,02 % + 2 Digits -10 mV bis 75 mV: 0,025 % + 1 Digit (Thermoelement-Anschluss)
Widerstand
15 bis 400 Ohm: 0,15 Ohm (0,15 bis 0,5 mA), 0,1 Ohm (0,5 bis 2 mA) 401 bis 1500 Ohm: 0,5 Ohm (0,5 bis 0,8 mA) 1500 bis 3200 Ohm: 1 Ohm (0,05 bis 0,4 mA)
Widerstandsthermometer und Thermoelemente
Messen Genauigkeit
NI-120: 0,2 °C PT-100 (385): 0,33 °C PT-100 (393): 0,3 °C PT-100 (JIS): 0,3 °C PT-200 (385): 0,2 °C PT-500 (385): 0,3 °C PT-1000 (385): 0,2 °C Auflösung: 0,1 °C J: 0,7 °C K: 0,8 °C T: 0,8 °C E: 0,7 °C R: 1,8 °C S: 1,5 °C B: 1,4 °C L: 0,7 °C U: 0,75 °C N: 0,9 °C Auflösung: J, K, T, E, L, N, U: 0,1 °C, B, R, S: 1 °C XK: 0,6 °C BP: 1,2 °C
Geben Genauigkeit
NI-120: 0,2 °C PT-100 (385): 0,33 °C PT-100 (393): 0,3 °C PT-100 (JIS): 0,3 °C PT-200 (385): 0,2 °C PT-500 (385): 0,3 °C PT-1000 (385): 0,2 °C Auflösung: 0,1 °C J: 0,7 °C K: 0,8 °C T: 0,8 °C E: 0,7 °C R: 1,4 °C S: 1,5 °C B: 1,4 °C L: 0,7 °C U: 0,75 °C N: 0,9 °C Auflösung: J, K, T, E, L, N, U: 0,1 °C, B, R, S: 1 °C XK: 0,6 °C BP: 1,2 °C
Rampenfunktion
Geberfunktionen: Spannung, Strom, Widerstand, Frequenz, Temperatur Rampen: langsame Rampe, schnelle Rampe, 25% Stufen-Rampe
Schleifenspannungsfunktion
Spannung: 24 V Ungenauigkeit: 10 % Maximal zulässiger Strom: 22 mA, kurzschlussgeschützt
Stufenfunktionen
Geberfunktionen: Spannung, Strom, Widerstand, Frequenz, Temperatur Stufen: 25% vom Bereich, 100 % vom bereich
Umgebungsdaten
Betriebstemperatur
-10 °C bis 55 °C
Lagertemperatur
-20 °C bis 71 °C
Luftfeuchtigkeit (ohne Kondensation)
90 % bei 10 °C bis 30 °C 75 % bei 30 °C bis 40 °C 45 % bei 40 °C bis 50 °C 35 % bei 50 °C bis 55 °C
Sicherheitsspezifikationen
Sicherheit
CSA C22.2 Nr. 1010.1-1992
EMV
EN50082-1:1992 und EN55022:1994 Klasse B
Mechanische und allgemeine Daten
Abmessungen
96 x 200 x 47 mm
Gewicht
650 g
Batterien
4x AA Alkaline Batterien
Batterie-Lebensdauer
25 Stunden typisch
Vibrationen
2 g, 5 - 500 Hz
Fluke 789 Prozess Kalibrator
Lieferumfang:
Fluke 789
4 Mignon-Batterien (Typ AA)
Messleitungssatz
AC72 Krokodilklemmen
Bedienungshandbuch und Kurzanleitung
Multimeter und Stromschleifenkalibrator in Einem
Fluke 787 war das erste Instrument, das ein Digitalmultimeter und einen Stromschleifenkalibrator vereinte, um Prozesstechnikern doppelte Funktionalität mit nur einem einzigen Gerät zu bieten. Jetzt kommt es noch besser: Das Angebot wurde um das neue Fluke 789 erweitert – das ultimative Multimeter für die Stromschleifenkalibrierung. Fluke 789 hat eine 24-Volt-Schleifenstromversorgung und verringert dadurch die Notwendigkeit, Transmitter beim Kalibrieren vor Ort mit externer Hilfsenergie zu versorgen. Und dank seinem eingebauten, zuschaltbaren 250-Ohm Hart® Widerstand müssen Sie auch keinen separaten Widerstand für die Kalibrierung von Hart-Instrumenten mehr mitnehmen. Für den Prozesstechniker bedeutet das: mit einem modernen Werkzeug mehr leisten und gleichzeitig weniger mitschleppen.
Merkmale:
24-V-Schleifenstromversorgung
Sehr großes Doppeldisplay
Verbesserte Hintergrundbeleuchtung mit zwei Helligkeitsstufen
Geben von 20 mA an Instrumente mit einer Bürde bis 1200 Ohm
Kalibriermodus für HART-Instrumente mit Schleifenstromversorgung und zugeschaltetem 250-Ohm-Widerstand
0%- und 100%-Knöpfe, um für schnelle Prüfungen des Anfangs- und Endwertes des Messbereichs (Span Check) zwischen 4 und 20 mA (Geben) hin- und herzuschalten
Von außen zugängliche Sicherungen für einfachen Austausch
Hochwertiges Echteffektiv-Digitalmultimeter (1000 V, 440 mA)
Grundgenauigkeit von 0,1% bei Gleichspannung
Grundgenauigkeit von 0,05% bei Gleichstrom
Frequenzmessungen bis 20 kHz
Betriebsarten Min/Max/Mittelwert/Hold/Relativwert
Diodentest und Durchgangssummer
Gleichzeitige Anzeige des Messwertes in mA und % des Messbereichs
20 mA DC Geber / Stromschleifenkalibrator / Simulator
Manuelle Stufenfunktion (100%, 25%, grob, fein) sowie automatische Stufen- und Rampenfunktion
Von außen zugängliche Batterie für einfachen Batteriewechsel
Safety Conformance
Erfüllt die Norm EN61010-1 KAT. III 1000 Volt, EN61010-1 KAT. IV 600 Volt.
Spezifikationen:
Strom messen
Messbereich:
0-1 A AC oder DC
Auflösung:
1 mA
Fehlergrenze:
0,2% + 2 Digits (DC)
Messbereich:
0 - 30 mA
Auflösung:
0,001 mA
Fehlergrenze:
0,05% + 2 Digits
Strom geben
Messbereich:
0 - 20 mA oder 4 -20 mA
Auflösung:
0,05 % vom Messbereich
Ansteuerungsmöglichkeit:
24-V-Übereinstimmung oder 1200 O bei 20 mA
Frequenz
bis 19,999 kHz, 0,005 % + 1 Digit
Durchgangsprüfung
Signalton für Widerstand < 100 O
Spannungsmessung
Messbereich:
0 - 1000 V AC (Echteffektiv-Messung) oder DC
Auflösung:
0,1 mV bis 1,0 V
Fehlergrenze:
0,1% v. Messwert + 1 Digit (Gleichspannung)
Widerstandsmessung
bis 40 MO, 0,2% + 1 Digit
Diode test
2,0 V zeigt Diodenspannungsabfall an
Anzeige des Stromwertes und % vom Messbereich
Ja
Automatische Stufen, automatische Rampe
Ja
Umgebungsdaten:
Betriebstemperatur
-20 ºC bis 55 ºC
Lagertemperatur
-40 ºC bis 60 ºC
Luftfeuchtigkeit (ohne Kondensation)
95% bis 30 ºC
75% bis 40 ºC
45% bis 50 ºC
35% bis 55 ºC
Temperaturkoeffizient
0,05 x (angegebene Ungenauigkeit) pro oC (für Temperaturen < 18 oC oder > 28 oC)
Sicherheit:
Sicherheit
Gemäß IEC1010-1, ANSI/ISA S82.01-1994 und CAN/CSA C22.2 Nr. 1010.1-92
Überspannungkategorie
IEC 1010-1 Kategorie III 1000 V
IEC 1010-1 Kategorie IV 600 V
Maximal zulässige Spannung
1000 V Effektivwert
Mechanische und allgemeine Daten:
Abmessungen
50 x 100 x 203 mm
Gewicht
600 g
Batterien
4 Alkali-Batterien Typ AA
Batterie-Lebensdauer
140 Stunden typisch (Messen), 10 Stunden typisch (Geben 20 mA)
Stoß- und Schwingungsfestigkeit
Zufallsrauschen, 2 q, 5-500 Hz.
Fallversuch aus 1 Meter Höhe
Fluke 721-3615 Zweikanal Druckkalibrator
Fluke-721-3615
Lieferumfang:
Druckkalibrator mit zwei Relativdrucksensoren, 36 psi, 1500 psi (2,5 bar, 100 bar)
Gepolsterte Tragetasche
Vier Batterien Typ AA
Handbuch
Messleitungen
Druckkalibrierung und Temperaturmessung für Anwendungen an Gasmessinstrumenten und –zählernDer Zweikanal-Druckkalibrator Fluke 721 ist das ideale Gerät für Kalibrierungen und Messungen an Gasmessinstrumenten und –zählern. Dank der zwei getrennten Drucksensoren können Sie mit einem Gerät statischen Druck und Differenzdruck gleichzeitig messen.
Der 721 lässt sich konfigurieren, indem ein Niederdrucksensor mit 16 psi (1,1 bar) oder 36 psi (2,48 bar) ausgewählt, und dann einer von 7 Hochdruckbereichen (100, 300, 500, 1000, 1500, 3000 oder 5000 psi bzw. 6,9, 20, 24,5, 69, 103,4, 200, 345 bar) hinzugefügt wird.
Ideal für die Druckkalibrierung von Gasmessinstrumenten und -zählern
Zwei Drucksensoren aus Edelstahl mit einer Ungenauigkeit von 0,025 %
Pt100 RTD-Eingang für die Temperaturmessung (Messfühler optional)
Misst Schleifenstrom von 4 bis 20 mA
Interne 24-V-Schleifenstromversorgung zur Versorgung eines zu prüfenden Transmitters
Messung bis zu 30 V DC, Prüfung von 24-V-Schleifenstromversorgungen
Erweiterung des Druckmessbereichs durch Anschluss von externen Druckmodulen der Serie 700 (29 Bereiche)
Auf der großen Grafikanzeige mit Hintergrundbeleuchtung ist die gleichzeitige Anzeige von bis zu drei Messwerten möglich
Speicherung von fünf Messgeräteeinstellungen zum Abrufen und Anwenden
Fluke-721-3615
Niederdrucksensor
-14 psi bis +36 psi,-0,97 bar bis 2,48 bar
0,001 psi,0,0001 bar
0,025 % vom Bereich
Hochdrucksensor
0 psi bis +1500 psi,0,00 bar bis 103,4 bar
0,1 psi,0,01 bar
0,025 % vom Bereich
Allgemeine technische Daten
Abrufen der Geräteeinstellungen
Zuletzt verwendet beim Einschalten
Umgebungsbedingungen
Betriebstemperatur -10 °C bis +50 °CTemperatur bei Lagerung (ohne Batterien) -20 °C bis +60 °C
Höhe über NN
2.000 Meter
Schutz vor Umwelteinflüssen
Schutzart IP 40
Spannungsversorgung
6,0 V Gleichspannung
Betriebsdauer mit einem Satz Batterien
>35 Stunden bei typischem Betrieb
Art der Batterien
4 Batterien Typ AA
Abmessungen (HxBxT)
20 cm x 11 cm x 5,8 cm
Gewicht
0,354 kg
Druckanschlüsse und Anschlüsse für andere Sensoren
Zwei Druckanschlüsse 1/8 Zoll NPT, Druckmodul Serie 700P; RTD-Messfühler
Messung elektrischer Größen und Temperatur (Kalibierzyklus 1 Jahr)
Funktion
Bereich
Auflösung
Genauigkeit
mA-Messung
0 bis 24 mA
0,001 mA
±0,015 % vom Messwert± 0,002 mA
Gleichspannungsmessung
0 bis 30 V Gleichspannung
0,001 V
±0,015 % vom Messwert± 0,002 V
*Temperaturmessung (RTD/Ohm)
-40 °C bis 150 °C
0,01 °C
±0,015 % vom Messwert±0,02 Ohm±0,1 °C±0,25 °C kombinierte Unsicherheit bei der Verwendung des Temperaturmessfühlers 720 RTD
Schleifenstromversorgung
24V
N/A
24 mA bei 24 V
*Temperaturmessung erfordert den optionalen Pt-100 RTD-Messfühler Fluke-720RTD, erhältlich als Zubehör
Temperaturkoeffizient
Keine Auswirkung auf die Ungenauigkeit aller Funktionen zwischen 15 °C und 35 °C
Für Temperaturen außerhalb des Bereichs 15 °C bis 35 °C ± 0,002 % vom Bereichsendwert/°C
Verfügbare Druck-Maßeinheiten
psi, bar, mbar, kPa, kgcm2, cmH 2O@4 °C, cmH 2O@20 °C, mH 2O@4 °C, mH 2O@20 °C, inH 2O@4 °C, inH2O@20 °C, inH 2O@60 °F, mmHg@0 °C, inHg@0 °C, ftH 2O@4 °C, ftH 2O@20 °C, ftH 2O@60 °F
Fluke 725/APAC/EMEA Multifunktions Prozesskalibrator Kalibrator
Lieferumfang:
Fluke 725
Ein Messklemmensatz AC72
Ein Satz Messleitungen mit stapelbaren Schiebehüls
Ein Satz TL 75 Messleitungen
Benutzerhandbücher
Wenn Sie den neuen Multifunktions-Kalibrator Fluke 725 mitnehmen, sind Sie in der Lage, praktisch alle Prozessparameter zu testen und zu kalibrieren. Messen und Geben von mA, Spannungen, Temperaturen (Widerstandsthermometer und Thermoelemente), Frequenzen, Widerständen und Druckwerten (bei Verwendung eines optionalen Druckmoduls).Müssen Sie auch Transmitter kalibrieren? Das zweigeteilte Display des 725 zeigt Ihnen die Eingangs- und Ausgangswerte gleichzeitig an. Für Ventil- und I/P-Tests können Sie mA-Werte geben und gleichzeitig den Druck messen. Der 725 verfügt über automatische Stufen- und Rampenfunktionen für ferngesteuerte Prüfungen und dazu über eine 25%-Stufenfunktion für schnelle Linearitätstests.Sobald Sie den Fluke 725 in der Hand haben, sind Sie sofort einsatzbereit. Die Bedienung erfolgt mit einfachen Einstellern und ohne Menüs. Dank der Speicherfunktionen können die Einstellungen für den jeweiligen Test schnell vorgenommen werden.
Eigenschaften:
Dank der kompakten Abmessungen und der schlanken Formgebung einfach zu transportieren
Besonders robust und zuverlässig konstruiert, daher hervorragend für den Feldeinsatz geeignet
Gleichzeitige Anzeige von Eingangs- und Ausgangswerten auf einem ablesefreundlichen Doppeldisplay
Messen von Spannung, mA, Widerstandsthermometern, Thermoelementen, Frequenz und Widerstand zum Testen von Sensoren und Transmittern
Geben/Simulieren von Spannung, mA, Thermoelementen, Widerstandsthermometern, Frequenz, Widerstand und Druck, um Transmitter zu kalibrieren.
Messen/Geben von Druck mit einem der 29 Druckmodule der Serie Fluke 700Pxx
Geben von mA mit gleichzeitiger Druckmessung zur Durchführung von Ventil- und I/P-Tests
Unterstützt das Testen von Durchflussmessern mit Frequenz- und CPM-Funktionen
Durchführen von schnellen Linearitätsprüfungen mit automatischen Stufen- und Rampenfunktionen
Speisen von Transmittern mittels der Schleifenstromversorgung bei gleichzeitiger mA-Messung
Zuverlässige Kalibrierung von schnell getakteten RTD-Transmittern und SPS bis hinunter zu einer Impulsdauer von nur 10 ms.
Speichern von häufig verwendeten Test-Setups
Hintergrundbeleuchtung erleichtert die Arbeit unter schlechten Beleuchtungsbedingungen
Vier Mignonzellen für eine große Batteriekapazität
Separates Batteriefach für schnellen Batteriewechsel
Messen Ungenauigkeit:
Gleichspannung
30,000 V
0,02 %+ 2 Digits (unteres Display)
30,000 V
0,02 %+ 2 Digits (unteres Display)
100,00 mV
0,02 % +2 Digits
-10,00 mV bis 75,00 mV
0,025 % + 1 Digit (über TE-Anschluss)
Gleichstrom
24,000 mA
0,02 % +2 Digits
Widerstand
0,0 bis 400,0 O
0,1O (4-Leiter), 0,15 O (2- und 3-Leiter)
401 bis 1500 O
0,5 O (4-Leiter), 1 O (2- und 3-Leiter)
1500 bis 3200 O
1 O (4-Leiter), 1,5 O (2- und 3-Leiter)
Frequenz
2,0 bis 1000,0 CPM
0,05 % + 1 Digit
1,0 bis 1100,0 Hz
0,05 % + 1 Digit
1,00 bis 10,00 kHz
0,05 % + 1 Digit
Empfindlichkeit
min. 1 Vss
Druck
Ungenauigkeit
von 0,025 % des Bereichs mit einem der 29 Druckmodule.
(für detaillierte Spezifikationen siehe bei Druckmodulen unter Optionen und Zubehör)
Module erhältlich für Differenzdruck, Überdruck, Vakuum, Absolutdruck, Dualdruck und Hochdruck.
Geben Ungenauigkeit:
Gleichspannung
100,00 mV
0,02 % + 2 Digits
10,000 V
0,02 % + 2 Digits
-10,00 mV bis 75,00 mV
0,025 % + 1 Digit (über TE-Anschluss)
Gleichstrom
24,000 mA (Geben)
0,02 % + 2 Digits
24,000 mA (Simulieren)
0,02 % + 2 Digits
Widerstand
15,0 bis 400,0 O
0,15 O (Anreg.Strom 0,15 bis 0,5 mA), 0,1 O (Anreg.Strom 0,5 bis 2 mA)
401 bis 1500 O
0,5 O (Anregungsstrom 0,05 bis 0,8 mA)
1500 bis 3200 O
1 O (Anregungsstrom 0,05 bis 0,4 mA)
Frequenz
2,0 bis 1000,0 CPM
0.05 %
1,0 bis 1100,0 Hz
0.05 %
1,00 bis 10,00 kHz
0.25 %
Signalform:
5 Vss Rechteck, -0,1 V Offset
Widerstandsthermometer und Thermoelemente:
Ungenauigkeit beim Messen:
NI-120
0,2 °C
PT-100 (385)
0,33 °C
PT-100 (393)
0,3 °C
PT-100 (385)
0,3 °C
PT-200 (385)
0,2 °C
PT-500 (385)
0,3 °C
PT-1000 (385)
0,2 °C
Auflösung:
0,1 °C
J:
0,7 °C
K:
0,8 °C
T:
0,8 °C
E:
0,7 °C
R:
1,8 °C
S:
1,5 °C
B:
1,4 °C
L:
0,7 °C
U:
0,75 °C
N:
0,9 °C
Auflösung
J, K, T, E, L, N, U: 0.1 °C B, R, S: 1 °C
XK
0.6°C
BP
1.2°C
Ungenauigkeit beim Geben:
NI-120
0,2 °C
PT-100 (385)
0,33 °C
PT-100 (393)
0,3 °C
PT-100 (JIS)
0,3 °C
PT-200 (385)
0,2 °C
PT-500 (385)
0,3 °C
PT-1000 (385)
0,2 °C
Auflösung:
0,1 °C
Hinweis:
Ungenauigkeit angegeben für 4-Leiter-Messung.
J:
0,7 °C
K:
0,8 °C
T:
0,8 °C
E:
0,7 °C
R:
1,4 °C
S:
1,5 °C
B:
1,4 °C
L:
0,7 °C
U:
0,75 °C
N:
0,9 °C
Auflösung
J, K, T, E, L, N, U: 0.1 °C B, R, S: 1 °C
XK
0.6°C
BP
1.2°C
Spezifikationen:
Rampenfunktionen
Geberfunktionen:
Spannung, Strom, Widerstand, Frequenz, Temperatur
Rampenfunktionen
Langsame Rampe, schnelle Rampe, 25 % Stufen-Rampe
Schleifenspannungs-Funktion
Spannung:
24 V
Ungenauigkeit:
10 %
Maximaler Strom:
22 mA, kurzschlussgeschützt
Stufenfunktionen
Geberfunktionen:
Spannung, Strom, Widerstand, Frequenz, Temperatur
Stufen
25 % vom Bereich, 100 % vom Bereich
Umgebungsdaten:
Betriebstemperatur
-10 °C bis +55 °C
Lagertemperatur
-20 °C bis 71 °C
Höhe über NN bei Betrieb
3000 m
Sicherheit:
Zertifiziert durch
EN 61010-1:1993, ANSI/ISA S82.01-1994; CAN/CSA C22.2 Nr. 1010.1:1992
Mechanische und allgemeine Daten:
Abmessungen
130 x 236 x 61 mm
Gewicht
0,65 kg
Batterien
4 Alkali-Batterien Typ AA
Batteriewechsel
Separates Batteriefach, zugänglich ohne Aufbrechen des Kalibriersiegels
Seitliche Anschlüsse
Druckmodul-Anschluss, auch zur Echtzeit-Fernprogrammierung
Fluke 715 Kalibrator
Lieferumfang:
Fluke 715
Gelbes Schutzholster mit Fach zur Aufbewahrung der Messleitungen
Bedienungsanleitung (14 Sprachen)
eine 9-V-Alkalibatterie
Messleitungen und Krokodilklemmen
Der Fluke 715 Volt-/mA-Kalibrator bietet hervorragende Leistung, Langlebigkeit und Zuverlässigkeit. Der Kalibrator, der über das gleiche robuste Gehäuse wie die Fluke Digitalmultimeter der Serie 80 verfügt, ist kompakt, leicht und einfach zu tragen. Dank seiner Drucktasten-Benutzeroberfläche, die auch bei den multifunktionalen dokumentierenden Prozesskalibratoren der Serie 740 zum Einsatz kommt, ist der Fluke 715 extrem einfach zu bedienen. Er ist unempfindlich gegenüber elektromagnetischen Störungen, staub- und spritzwassergeschützt und hat eine abnehmbare Batterieklappe, die den Batteriewechsel schnell und einfach macht.
Merkmale:
Schleifenstromsignale (0 - 20 mA, 4 - 20 mA) mit sehr niedriger Ungenauigkeit von 0,015 % und einer Auflösung von 1 mA messen
Spannungsausgangsprozesssignale von SPS und Transmittern messen
24 mA Schleifenstrom geben oder simulieren
Quellspannung bis 100 mV oder 10 V
24-V-Schleifenversorgung mit gleichzeitiger Strommessung
Verbesserte Genauigkeit für Messen/Geben von Spannung und Strom
Längere Batterie-Lebensdauer:
250-Ohm-HART-Widerstand mit Schleifenstrom
Holster mit Fach zur Aufbewahrung der Messleitungen
Kompatibel mit dem magnetischen Aufhängesystem ToolPack
Ausgangsfunktionen Schrittfunktion und lineare Rampenfunktion
Konfigurierbare Einstellungen von Nullpunkt und Messbereichsende
Funktionsspezifikationen:
mV messen/geben
Bereich:
0 bis 100 mV
Auflösung:
0,01 mV
Ungenauigkeit:
0,02 % + 2 Digits
V messen/geben
Bereich:
0 bis 10 V
Auflösung:
0,001 V
Ungenauigkeit:
0,02 % + 2 Digits
mA messen/geben/simulieren (% des Messbereichs)
Bereich:
0 bis 24 mA (-25 % bis 125 %)
Auflösung:
0,001 mA
Ungenauigkeit:
0,015 % + 2 Digits
Hinweis: Anzeige der Senke (Transmitter simulieren) in mA oder % des Messbereichs
Spezifikationen:
Schleifenstrom
Bereich:
24 V dc
Ungenauigkeit:
+/- 10 %
Hinweis: B?rde; 20 mA bei 1000 O f?r Batterie mit > 6,8 V; 700 O f?r Batterie mit 5,8 bis 6,8 V
Anzeige
Deutliche 5-stellige LCD-Anzeige
Umgebungsdaten:
Betriebstemperatur
-10 ºC bis 55 ºC
Lagertemperatur
-40 ºC bis 60 ºC
Luftfeuchtigkeit (ohne Kondensation)
95 % (10 ºC bis 30 ºC)
75 % (30 ºC bis 40 ºC)
45 % (40 ºC bis 50 ºC)
35 % (50 ºC bis 55 ºC)
Höhe über NN bei Betrieb
3.000 m max.
Sicherheit:
Sicherheit
CSA C22.2 Nr. 1010.1: 1992
Mechanische und allgemeine Daten:
Abmessungen
187 mm L x 87 mm B x 32 mm T
(7,93 Zoll L x 3,86 Zoll B x 2,06 Zoll T)
Gewicht
Ca. 330 g
(21 oz)
Stoß- und Schwingungsfestigkeit
Zufallsrauschen, 2G, 5-500 Hz.
Fallversuch aus 1 Meter Höhe
Batterietyp
Eine 9-V-Batterie ANSI/NEDA 1604A oder 9-V-Alkalibatterie IEC 6LR61
PEL104 Leistungs- und Energierecorder mit 3x MiniFLEX MA193-350 Stromwandlern
Vermietung nur an gewerbliche Kunden, Anmietung bitte immer per Email anfragen, mit gewünschtem Artikel sowie gewünschtem Mietzeitraum
Wochenmietpreis: 320,11 Euro inkl. Mwst. zzgl einmaliger Bearbeitungsgebühr 27,00 Euro
Monatsmietpreis: 749,00 Euro inkl. Mwst. zzgl einmaliger Bearbeitungsgebühr 27,00 Euro
Lieferumfang:
PEL104, 1 Transporttasche, 4 Messleitungen, 4 Krokodilklemmen, 1 Satz Kennzeichnungsteile, 1 Netzadapter 600 V, 1 SD-Karte, 1 Adapter SD-USB, 1 USB-Kabel,1 PC-Software PEL TRANSFER zum Download von der Webseite
Bitte beachten Sie folgende Vorraussetzungen für 3G/GPRS Nutzung:
Für das 3G/GPRS-Verfahren ist eine eigene Sim Karte notwendig, welche nicht im Lieferumfang enthalten ist.
Sie müssen unter Konfiguration / Kommunikation / 3G den APN (Access Point Name) und den PIN-Code der SIM-Karte über die PEL Transfer-Software angeben. Der IRD-Server von Chauvin Arnoux wird automatisch aktiviert.
Für die 3G-UMTS/GPRS-Verbindung werden die vom Gerät gesendeten Daten über einen von Chauvin Arnoux gehosteten IRDServer übertragen. Um die Daten auf Ihrem PC empfangen zu können, müssen Sie den IRD-Server in PEL Transfer aktivieren.
Hauptmerkmale
• Kompaktes Gehäuse mit Magnethalterung• Vernetzbar über WiFi, 3G-UMTS/GPRS, LAN (Ethernet), Bluetooth und USB• Android-App• Selbstversorgt über seine Spannungseingänge bis 600 V• Ständige Datenaufzeichnung im Takt bis herunter zu 200 ms• Messungen gemäß Norm IEEE 1459• 4 Spannungs- und 3 Stromeingänge
Der Leistungs-Datenlogger PEL104 misst und speichert sämtliche wichtigen Daten für eine genaue Analyse des Energieverbrauchs. Der PEL104 lässt sich ohne Netzunterbrechung einbauen und benutzen.
ErgonomieAls tragbares, robustes und kompaktes Gerät mit Magnethalterung lässt sich der PEL104 einfach einbauen, wie z.B. in einen Schaltschrank. Der Recorder verfügt über 3 Eingänge für Spannung und 3 Eingänge für Strom. Keine Probleme mehr mit Batterien oder Akkus, da sich das Gerät mit dem mitgelieferten Zubehörteil über die Phase selbst mit Strom versorgt.Sein beleuchtetes LC-Display zeigt drei Messwerte digital an und ist hervorragend ablesbar.Der PEL 104 ist mit einer SD-Speicherkarte ausgerüstet, in der sich die Messdaten von mehreren Jahren speichern lassen — eine ideale Funktion für längere Messkampagnen.
MessungenDer PEL104 ist für alle Netzarten geeignet und erkennt automatisch die angeschlossenen Sensoren. Er misst Spannungen bis zu 1000 VAC/VDC und Ströme bis zu 10 kAAC / 5 kADC. Durch den großen Messumfang kann er Leistungen bis zu 10 GW/Gvar/GVA und Energien bis zu 4 EWh/EVAh/Evarh aufzeichnen.Weiterhin verfügt er über einen Alarm-Modus. Der Benutzer kann Alarmschwellen eingeben und eine Liste der Alarm-Vorkommnisse wird erstellt.
Extrem gut vernetzbarDer PEL104 verfügt über eine Vielzahl von Kommunikationsmöglichkeiten: USB, Ethernet, Bluetooth, WiFi und 3G/GPRS.Mit dem neuen 3G/GPRS-Verfahren kann der Benutzer eine SIM Karte in seinen PEL-Recorder stecken und so über eine GSM/3G-Verbindung drahtlos mit ihm kommunizieren. Da sich Messkampagnen oft über mehrere Tage oder Wochen erstrecken, besteht so die Möglichkeit, die einwandfreie Funktion des PEL-Recorders zu überprüfen.Durch diese Verfahren lassen sich die Messungen in Echtzeit verfolgen und die gemessenen Daten weltweit übermitteln.Bei einem Alarm kann sich der Benutzer automatisch eine E-Mail schicken lassen.
AndroidVor Ort können durch eine Android-App die Funktion des PEL kontrolliert und seine Einstellungen geändert werden.
SoftwaresMit der Software PEL Transfer lassen sich die in den PEL100-Recordern gespeicherten Daten problemlos auswerten. Durch die verschiedenen Leistungsmesskampagnen kann die Software automatisch Energieverluste entdecken.Neuheit: Die Software berechnet direkt die Kosten der verbrauchten Energien und zeigt sie in der jeweils ausgewählten lokalen Währung an.Die Software-Plattform DATAVIEW kann automatisch Berichte erstellen. Der Benutzer kann für die verschiedenen Messwerte Alarmgrenzen eingeben und erhält so individualisierte Messberichte.
Einige technische Daten:
5 Messungen pro Sekunde gleichzeitig in jeder Phase
Wirk-, Schein-, Blindleistung
Phase: cos phi, tan phi, PF
THD Oberwellen
IP54
