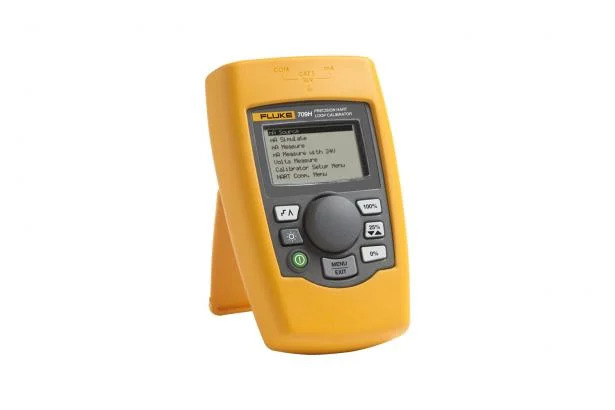

Produktinformationen "Fluke 709H Stromschleifenkalibrator mit HART-Kommunikations- und Diagnosefunktionen"
Fluke 709H Stromschleifenkalibrator mit HART-Kommunikations- und Diagnosefunktionen
Lieferumfang:
Krokodilklemmensatz 754-8016
Stapelbarer Messleitungssatz 75X-8014
Messspitzen TP220-4201
SureGrip-Hakenklemmen AC280-5001
Gepolsterte Tragetasche
Sechs AAA-Batterien (eingesetzt)
Bedienungsanleitung auf CD-ROM
Kurzbedienungsanleitung
Sicherheitsanweisungen
Der Stromschleifenkalibrator Fluke 709H spart Zeit und liefert qualitativ hochwertige Ergebnisse. Er ermöglicht HART-Kommunikation und unterstützt einen ausgewählten Satz von universellen und Common Practice-HART-Befehlen. Das macht den 709H so einzigartig, sowohl als preiswerten, kompakten Stromschleifenkalibrator als auch als leistungsstarkes Werkzeug für die HART-Kommunikation.
Der Kalibrator Fluke 709H zeichnet sich durch eine benutzerfreundliche Bedienung mit Quick-Set-Drehknopf aus. Mit diesem Werkzeug sparen Sie Zeit zum Messen oder Geben von Spannung oder Schleifenstrom und zur Speisung einer Stromschleife. Das Schutzholster liegt dem Techniker gut in der Hand, und die große Anzeige mit Hintergrundbeleuchtung kann problemlos abgelesen werden, selbst in dunklen, engen Arbeitsumgebungen. Der Kalibrator 709H bietet folgende Funktionen:
Hervorragende Genauigkeit mit 0,01 % vom Messwert
Handliches und robustes Gerät, das mit 6 Micro-Batterien (Typ AAA) versorgt wird
Intuitive Bedienoberfläche mit Quick-Set-Knopf für schnelles Einrichten und problemlose Handhabung
Integrierter, zuschaltbarer 250-Ω-Widerstand für HART-Kommunikation
Messmodus für Schleifenstrom (-25 % bis 125 %) mit gleichzeitiger Schleifenversorgung 24 V
Auflösung von 1 µA im mA-Bereich und 1 mV im Spannungsbereich
Einfacher Anschluss über zwei Leitungen bei allen Messungen
Automatische Abschaltung für längere Betriebsdauer (auf bis zu 30 Minuten einstellbar)
Zeiten für Treppen- und Rampenfunktionen variabel in Sekunden einstellbar
Messspanne einstellbar (0 bis 20 mA oder 4 bis 20 mA)
Ventiltest (Vorgabe definierter mA-Werte, Einstellung mit den %-Tasten)
HART-spezifische Funktionen:
Schnelle Übertragung von Kalibrierdaten. Mit der Software 709H/Track können die Parameter sämtlicher HART-Transmitter im Betrieb, entweder im Format .csv oder im Format .txt, dokumentiert werden.
Datenprotokollierung oder Datenaufzeichnung an einem bestimmten Transmitter zwecks Fehlersuche. Die Datenprotokollierung kann auf verschiedene Erfassungsintervalle von 1 bis 60 Sekunden und eine Protokollgröße von 9.800 Datensätzen oder 99 einzelne Sitzungen eingestellt werden. Jeder erfasste Datensatz enthält den vom 709H ermittelten Messwert, alle vier Prozessvariablen und die standardmäßigen Statuszustände.
Detaillierte Spezifikationen
Funktionen
mA geben, mA simulieren, mA messen, mA messen mit gleichzeitiger Schleifenversorgung, Spannung messen
Bereiche
mA (0 bis 24 mA) und Volt (0 bis 30 VDC)
Auflösung
Auflösung von 1 µA im mA-Bereich und 1 mV im Spannungsbereich
Genauigkeit
0,01 % vom Wert +/-2 Digits, für alle Bereiche (bei 23 °C +/-5 °C)
Betriebstemperaturbereich
-10 C bis 55 °C
Luftfeuchtigkeitsbereich
10 bis 95%, nicht-kondensierend
Stabilität
20 ppm vom Endwert /°C von -10 °C bis 18 °C und 28 °C bis 55 °C
Anzeige
128 x 64 Pixel, LCD-Grafik mit Hintergrundbeleuchtung
Stromversorgung
6 Alkali-Batterien Typ AAA
Betriebsdauer mit einem Batteriesatz
40 Stunden typisch
Bürdenspannung der Stromschleife
24 VDC bei 20 mA
Überspannungsschutz
240 VAC
Überstromschutz
28 mA DC
EMV
EN 61326, Anhang A (Ortsveränderliche Geräte)
Abmessungen (L x B x T)
15 cm x 9 cm x 3 cm
Gewicht
0,3 kg
Lieferumfang
Werkskalibrierschein mit Messdaten, rückführbar aus NIST, Batterien, Messleitungen und Handbuch
Fluke 709 Stromschleifenkalibrator
Lieferumfang:
Fluke 709
Zwei Krokodilklemmen AC72
Messleitungen TL75 420l
Gepolsterte Tragetasche
Sechs AAA-Batterien (eingesetzt)
Bedienungsanleitung auf CD-ROM
Kurzbedienungsanleitung
Sicherheitsanweisungen
Der Stromschleifenkalibrator Fluke 709 zeichnet sich durch eine benutzerfreundliche Bedienung mit Quick-Set-Drehknopf aus. Das Schutzholster liegt dem Techniker gut in der Hand, und das große Display mit Hintergrundbeleuchtung kann problemlos abgelesen werden, selbst in dunklen, engen Arbeitsumgebungen. Der Kalibrator 709 bietet folgende Funktionen:
Hervorragende Genauigkeit mit 0,01 % vom Messwert
Handliches und robustes Gerät, das mit 6 Micro-Batterien (Typ AAA) versorgt wird
Intuitive Bedienoberfläche mit Quick-Set-Knopf für schnelles Einrichten und problemlose Handhabung
Integrierter, zuschaltbarer 250-Ω-Widerstand für HART-Kommunikation
Messmodus für Schleifenstrom (-25 % bis 125 %) mit gleichzeitiger Schleifenversorgung 24 V
Auflösung von 1 µA im mA-Bereich und 1 mV im Spannungsbereich
Einfacher Anschluss über zwei Leitungen bei allen Messungen
Automatische Abschaltung für längere Betriebsdauer (auf bis zu 30 Minuten einstellbar)
Zeiten für Treppen- und Rampenfunktionen variabel in Sekunden einstellbar
Messspanne einstellbar (0 bis 20 mA oder 4 bis 20 mA)
Ventiltest (Vorgabe definierter mA-Werte, Einstellung mit den %-Tasten)
Detaillierte Spezifikationen
Funktionen
mA geben, mA simulieren, mA messen, mA messen mit gleichzeitiger Schleifenversorgung, Spannung messen
Bereiche
mA (0 bis 24 mA) und Volt (0 bis 30 VDC)
Auflösung
1 µA im mA-Bereich und 1 mV im Spannungsbereich
Genauigkeit
0,01 % vom Wert +/-2 Digits, für alle Bereiche (bei 23 °C +/-5 °C)
Betriebstemperaturbereich
-10 C bis 55 °C
Luftfeuchtigkeitsbereich
10 bis 95 %, nicht-kondensierend
Stabilität
20 ppm vom Endwert /°C von -10 °C bis 18 °C und 28 °C bis 55 °C
Anzeige
128 x 64 Pixel, LCD-Grafik mit Hintergrundbeleuchtung
Stromversorgung
6 Alkali-Batterien Typ AAA
Betriebsdauer mit einem Batteriesatz
40 Stunden typisch
Bürdenspannung der Stromschleife
24 VDC bei 20 mA
Überspannungsschutz
240 VAC
Überstromschutz
28 mA DC
EMV
EN 61326, Anhang A (Ortsveränderliche Geräte)
Abmessungen (L x B x T)
15 cm x 9 cm x 3 cm
Gewicht
0,3 kg (9,5 lb)
Lieferumfang
Werkskalibrierschein mit Messdaten, rückführbar aus NIST, Batterien, Messleitungen und Handbuch
Fluke 707 Stromschleifenkalibrator
Mitgeliefertes Zubehör:
AC70A Krokodilklemmen
C10 gelbes Holster mit Flex-Stand™
Gebrauchsanweisung
TL75 Sicherheits-Messleitungssatz
Das praktische Hilfsmittel zur Prüfung von Stromschleifen
Der Stromschleifenkalibrator Fluke 707 ist eine leistungsstarke Lösung zur Kalibrierung, Reparatur und Wartung von Stromschleifen. Der neue "Quick Click"-Knopf macht seine Bedienung extrem einfach. Das Gerät bietet:
Übersichtliche Benutzeroberfläche mit "Quick Click"-Knopf zur einhändigen Bedienung
Geben, Simulieren und Messen von mA
0,015 % Ungenauigkeit und 0,001 mA Auflösung
Gleichzeitige Anzeige des Messwertes in mA und % des Messbereichs
Wahl zwischen Treppen- oder Rampenausgangssignal
24-V-Schleifenstromversorgung mit mA-Messung, einschließlich 250Ω HART Widerstand
Messung von 0 - 28 V DC zur Prüfung der Schleifenspannung
Einfacher Batteriewechsel ohne Öffnen des Gehäuses
Kompaktes Gehäuse mit abnehmbarem Schutzholster
Das praktische Hilfsmittel zur Prüfung von Stromschleifen. Zum Kalibrieren einfach klicken. Dieses umfassend ausgestattete Messgerät kombiniert die besten Funktionen eines Stromschleifenkalibrators mit Drucktasten und Drehknöpfen und bietet:
Großes Display und übersichtliche Benutzeroberfläche für einfache einhändige Bedienung.
Gleichzeitige Anzeige des Messwertes in mA und %
Die Ungenauigkeit im mA-Bereich beträgt nur 0,015 %; besser als andere Stromschleifenkalibratoren in dieser Preisklasse.
Auflösung von 1 µA beim Geben, Simulieren und Messen von mA.
25%-Schritte per Drucktaste für schnelle und einfache Linearitätsprüfungen
0 – 100 % "Span Check" zum schnellen Umschalten zwischen Nullpunkt und Messbereichsende
Wahl zwischen langsamer Rampe, schneller Rampe und Treppe für Funktionsprüfungen von Geräten mit Stromschleifen.
Interne 24-Volt-Schleifenstromversorgung, um einen Messwertgeber gleichzeitig mit Strom versorgen und Messwerte ablesen zu können, ohne ein DMM mitzuführen.
Misst Gleichspannung bis 28 V.
9-V-Batterie lässt sich durch separates Batteriefach leicht auswechseln
Umschaltbar für Stromschleifen 0 - 20 mA oder 4 - 20 mA
Innovativer Drehschalter zur Ausgangsjustierung mit einer Auflösung von 1 µA und 100 xxx.
Der HART ™ Modus schaltet einen 250 Ω Widerstand in Reihe mit der 24-V-Schleife und sorgt damit für die Kompatibilität mit HART-Kommunikatoren.
Spezifikationen
Strom messen
Bereich:
0 bis 24 mA
Auflösung:
0,001 mA
Ungenauigkeit:
0,015 % v. Messwert + 2 LSD
Strom geben
Bereich:
0 bis 20 mA oder 4 bis 20 mA
Ungenauigkeit:
0,015 % v. Messwert + 2 LSD
Ansteuerungsmöglichkeit:
1200 Ω; 950 Ω bei 20 mA im HART-Modus
Strom simulieren
Bereich:
0 bis 20 mA oder 4 bis 20 mA
Ungenauigkeit:
0,015 % v. Messwert + 2 LSD
Erforderliche ext. Schleifenspannung :
12 - 30 V
Schleifenstrom
Während der mA-Messung 24 V
Spannungsmessung
Bereich:
0 bis 28 V DC
Auflösung:
1 mV
Ungenauigkeit:
0,015 % v. Messwert + 2 LSD
Umgebungsdaten
Betriebstemperatur
-10 ºC bis 55 ºC
Lagertemperatur
-30 ºC bis 60 ºC
Luftfeuchtigkeit (ohne Kondensation)
0 bis 90 % (0 ºC bis 35 ºC); 0 bis 70 % (35 ºC bis 55 ºC)
Temperaturkoeffizient
-10 ºC bis 18 ºC, 28 ºC bis 55 ºC, ± 0,005 % vom Messbereich pro ºC
Sicherheit
Sicherheit
CSA C22.2 Nr. 1010 1:1992
EMV
EN50082-1: 1992 und EN55022: 1994 Klasse B
Maximal zulässige Spannung
30 V
Mechanische und allgemeine Daten
Abmessungen
152 x 70 x 41 mm
Gewicht
224 g (340 g mit Holster)
Batterien
Eine 9-V-Alkali-Batterie
Stoß- und Schwingungsfestigkeit
gemäß MIL-T-28800 für Instrumente der Klasse 2
Anzeige des Stromwertes und % vom Messbereich
Ja
Automatische Stufen, automatische Rampe
Ja
Span Check
Ja
FLUKE DMS 1.7 Complete Professional Software für Gerätetester und Installationstester
kostenfreies update auf Version 1.8 und 1.9 über folgenden Link:
https://www.fluke.com/de-de/support/software-downloads/dms-software-downloads
zusätzliche Funktionen der Professionell Software:
Verwalten der Benutzerberechtigungen, Vergleich und Aktualisierung unterschiedlicher Datenbanken, Barcode-Druck von Labeln mit Test- und Gerätenummern
Lieferumfang:
- Fluke DMS 1.7 COMPL/PROF Software CD
- Fluke Kurzanleitung
geeignet für Gerätetester und Installationstester
Die Software ist vom Widerruf/Rückgabe nach Öffnung ausgeschlossen !
FLUKE DMS Software – eine Komplettlösung
Die FLUKE DMS Software (Data Management Software) ist ein effizientes Programm für die Datenaufzeichnung und die Verwaltung von Testergebnissen beim Testen elektrischer Installationen gemäß DIN VDE 0100, ÖVE/ÖNORM E 8001 und NIV oder ortsveränderlicher Geräte gemäß DIN VDE 0701/0702 und ÖVE/ÖNORM E 8701. Die Software FLUKE DMS ist als Modul DMS 0100/INS für das Testen elektrischer Installationen und als DMS 0702/PAT für das Testen von Geräten verfügbar. Die mit interessanten Zusatzfunktionen ausgestattete PROF-Version ist eine ideale Software für Serviceanbieter oder im Gebäudemanagement. Mit der COMPL-Version bietet FLUKE ein Komplettpaket für das Testen von elektrischen Installationen und Geräten. Eine Software für FLUKE-1650, , 1660 Serie und FLUKE-6500 Serie
Fluke DMS COMPL
Enthält das Modul Fluke DMS 0100/INST und 0702/PAT
Unterstützt Fluke 1650 Serie, Fluke 1660 Serie und Fluke 6500-2
Fluke DMS 0702/PATDie komfortable, erweiterbare Software für die Verwaltung und Berichterstattung bei Gerätetests in Übereinstimmung mit den Normen DIN VDE 0701/0702, ÖVE/ÖNORM E 8701Klare, logische StrukturEine einfach überschaubare, stets sichtbare Verzeichnisstruktur (Kunde, Standort, Abteilung, zu prüfende Einheit, Test)Messdatenübertragung vom Messgerät zum PCNeue Datensätze für die zu prüfende Einheit werden automatisch erstellt. Testergebnisse können schnell und einfach ausgedruckt werdenAusdruck der Testergebnisse einer Testserie als Liste oder als Testbericht für einzeln zu prüfende EinheitenExport-Funktion für Listen im Text- oder Excel-FormatUnterstützt FLUKE 6500Fluke DMS 0100/INST
Komfortable, erweiterbare Software für die Verwaltung und Berichterstattung bei Installationstests in Übereinstimmung mit den Normen EN 60364, DIN VDE 0100/0105, ÖVE/ÖNORM E 8001
Klare, logische Struktur
Einfach überschaubare, stets sichtbare Verzeichnisstruktur (Kunde, Installation, Test, Verteilung und Stromkreis)
Messdatenübertragung vom Messgerät zum PC
Neue Datensätze für Tests werden automatisch erstellt Testergebnisse können schnell und einfach ausgedruckt werden
Ausdruck von Prüfberichten
Export-Funktion für Listen im Text- oder Excel-Format
Unterstützt Fluke 1650 und 1660 Serie
Fluke networks Microscanner MS-POE-KIT
Lieferumfang:
MicroScanner PoE Verifier mit MS-POE Wiremap-Adapter, IntelliTone Pro 200 Sonde, RJ45-Remote Identifier Nr. 2-7, Patchkabeln (abgeschirmte RJ45 und RJ11), mehrsprachiger Kurzanleitung, Batterien, Magnetbandbefestigung und hochwertiger Fluke Networks Tragetasche
MS-POE-KIT
Der MicroScanner™ PoE-Tester zeigt die verfügbare PoE-Klasse von (0-8) von 802.3at-, .3af- und .3bt- Geräten an sowie die Spannung von passiven PoE-Quellen. Verfügbare Dienste (bis zu 10G Ethernet), Kabellänge, Wiremap und Entfernung zum Fehler werden alle gezeigt. Dieses Kit enthält auch die IntelliTone Pro 200 Sonde, die einen digitalen Ton zum Verfolgen von aktiven Datenkabeln verwendet, sechs Remote- Identifier zum Orten des getesteten Kabels und einen magnetischen Aufhänger zum Aufhängen des Testgeräts von jeder beliebigen magnetischen Oberfläche oder von einem Haken.
Vergleichstabelle
MicroScanner2
MicroScanner PoE
Twisted Pair (RJ-11, RJ-45)
Wiremap
✓
✓
Kabellänge/Entfernung zum Fehler
✓
✓
Koaxial
Kabellänge/Entfernung zum Fehler
✓
Dienstidentifizierung
Zeigt die höchste Leistungsklasse
✓
10/100/1000BASE-T
✓
✓
2.5GBASE-T, 5GBASE-T, 10GBASE-T
✓
Power over Ethernet
Erkennt 802.3af
Prüft Klasse und Leistung für 802.3af, .3at und .3bt
Analoge und digitale Tonprüfung
✓
✓
Optionale Remote-IDs
✓
✓
Umgebungsspezifikationen
Betriebstemperatur
32 °F bis 113 °F (0 °C bis 45 °C)
Lagerungstemperatur
4 °F bis 140 °F (-20 °C bis 60 °C)
Relative Luftfeuchtigkeit, Betrieb(% RL ohne Kondensation)
90 % (50 °F bis 95 °F; 10 °C bis 35 °C)75 % (95 °F bis 113 °F; 35 °C bis 45 °C)
Stoß- und Vibrationsfestigkeit
Zufall, 2 g, 5 Hz bis 500 Hz (Klasse 2)1 m Fallversuch mit und ohne Wiremap-Adapter
Sicherheit
IEC 61010-1 3. Ausgabe
Höhenlage
4.000 m; Lagerung: 12.000 m
EMV
IEC 61326-1
Allgemeine Spezifikationen
Test-Anschlüsse
Geschirmte 8-polige Modularbuchse für 8-polige (RJ45) und 4-polige (RJ11) Modulstecker. MicroScanner2: F-Steckverbinder für Koaxialkabel.
Stromversorgung
Batterietyp: AA (NEDA 15A, IEC LR6) Alkali-Batterien 2Batterielaufzeit: 20 Stunden normaler NutzungAndere kompatible Batteriesorten: 2 AA Photolithium, NIMH, NICAD
Abmessungen und Gewicht (bei installierten Batterien und angeschlossenem Wiremap-Adapter)
3 Zoll x 6,4 Zoll x 1,4 Zoll (7,6 cm x 16,3 cm x 3,6 cm)MicroScanner2: 11,5 oz (363 g)MicroScanner PoE: 10,6 Unze (g)247
Anzeige
Monochrom-LCD mit Hintergrundbeleuchtung
Testmodi
Kabelprüfung/-zertifizierung
Messung von Länge, Verifizierung der Verdrahtung, Identifizierung von Remote-IDs (Kabelsuche) und Erkennung von Ethernet-Ports. MicroScanner PoE zeigt auch HIGH Ω an, wenn der Widerstand des Kabels über 12,5 Ω beträgt. Anzeige der Ergebnisse auf einem Gerät.
Ton
Erzeugt IntelliTone™- und normale analoge Tonsignale
PoE
MicroScanner2: Stellt Strom bereit und erkennt das Vorhandensein von 802.3af-kompatiblen PoE-Geräten (Power over Ethernet)MicroScanner PoE: Kontaktiert und erkennt angeschlossene 802.3af, at, bt-kompatible Geräte.
Leistungsspezifikationen
Geprüfte Kabeltypen
Verdrilltes Paar (Twisted Pair): UTP, FTP, SSTPKoaxial (MicroScanner2): 75 Ω, 50 Ω, 93 Ω
Längentest
Bereich: 460 m (1500 Fuß)Auflösung: 0,3 m (1 ft)Typische Genauigkeit: ±4 % oder 0,6 m (2 ft) (der jeweils größere Wert) NVP-Unsicherheit ist eine zusätzliche Ungenauigkeit.Kalibrierung: Benutzereinstellbares NVP für Twisted Pair und Koaxial (MicroScanner2). Kann tatsächliches NVP bestimmen, wenn Länge des Kabels bekannt ist.
Verdrahtungstest
Erkennt Einzeldraht-Fehler, Kurzschlüsse, Verdrahtungsfehler, Split Pairs und bis zu sieben Remote Adapter-IDs. Die Verdrahtung wird mit proportionaler Länge dargestellt, um die ungefähre Stelle von Fehlern anzuzeigen.
Erkennung von Ethernet-Ports
MicroScanner2: Stellt die angegebene Geschwindigkeit von 802,3 Ethernet-Ports mit Geschwindigkeiten von 10 Mbit/s, 100 Mbit/s und 1 Gbit/s fest.MicroScanner PoE: Stellt die angegebene Geschwindigkeit von 802,3 Ethernet-Ports mit Geschwindigkeiten von 10 Mbit/s, 100 Mbit/s, 1 Gbit/s, 2,5 Gbit/s, 5 Gbit/s und 10 Gbit/s fest.
Tongenerator
Unterstützt Tonprüfung und Kabelzuordnung mit einer digitalen IntelliTone™-Sonde von Fluke Networks. Erzeugt vier Töne, die mit herkömmlichen analogen Sonden kompatibel sind.Mit der SmartTone™-Funktion erhält man eine positive Identifizierung von Kabeln in Bündeln, wenn eine IntelliTone- oder eine Analogsonde verwendet wird.
