Fluke 700HTPK2 Hydraulik-Druckpumpen-Kit mit 700HTP-2 Handpumpe

2.175,03 €*

% 2.471,63 €* (12% gespart)

Versandkostenfreie Lieferung innerhalb Deutschland

Sofort versandfertig, Lieferzeit ca. 1-3 Tage

Für diesen Artikel ist der Expressversand verfügbar.
Artikelnummer: 15-035
Artikelzustand: NEU
Produktinformationen "Fluke 700HTPK2 Hydraulik-Druckpumpen-Kit mit 700HTP-2 Handpumpe"

Fluke 700HTPK2 Hydraulik-Druckpumpen-Kit mit 700HTP-2 Handpumpe



Hydraulik-Druckpumpen-Kit Fluke 700HTPK2

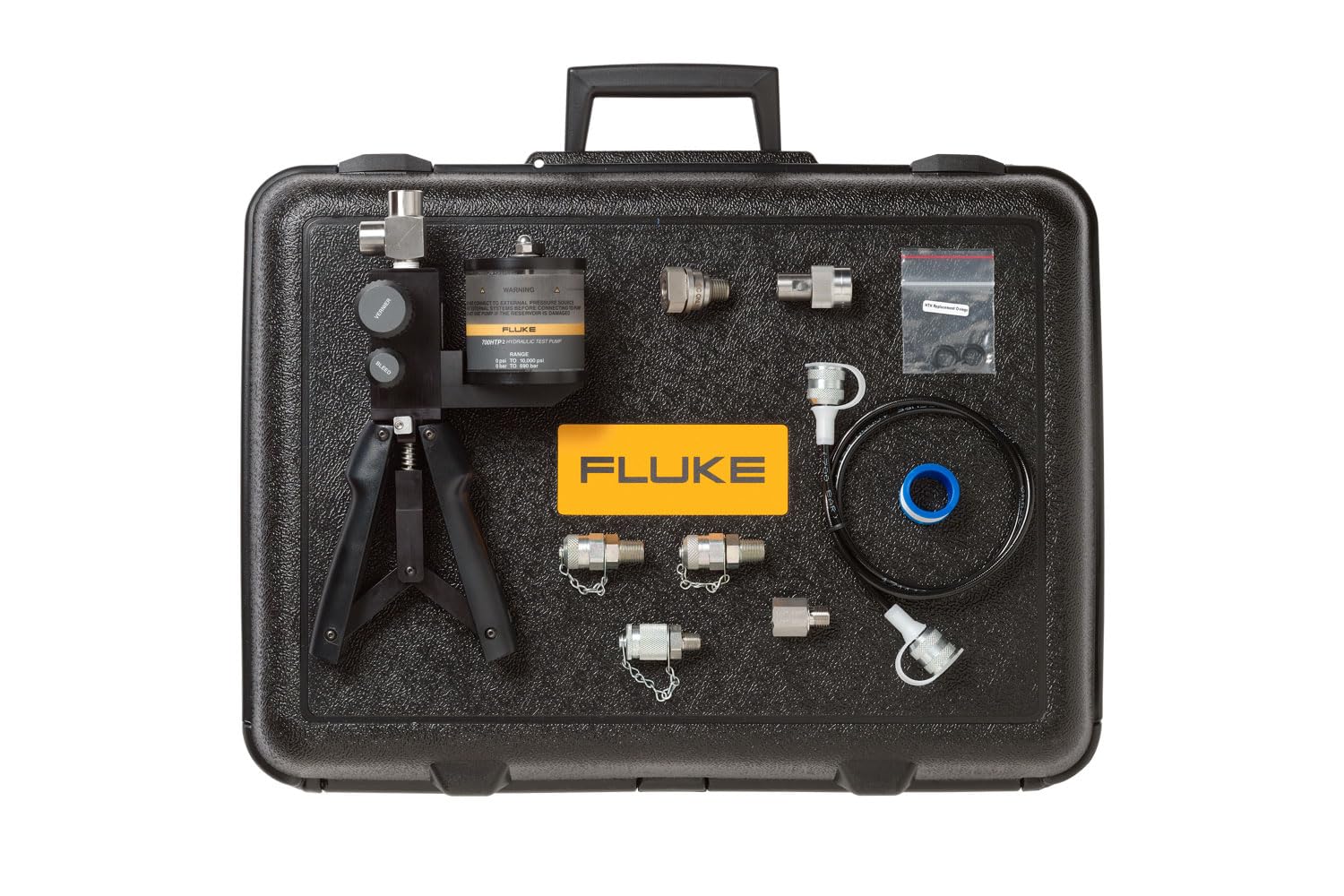

Robustes, hochwertiges Hydraulik-Druckpumpen-Kit für schnelle und genaue Druckerzeugung bis zu 10.000 psi (690 bar). Im Lieferumfang sind die Hydraulik-Handpumpe 700HTP-2, hochwertige Druckschläuche und Adapter sowie ein Hartschalenkoffer zum Schutz enthalten.

  • Die Kombination mit einem Manometer der Serie Fluke 700G für 1.000 psi (69 bar) oder höhere Drücke ergibt ein vollständiges Kit zur Prüfung von Druckinstrumenten
  • Druckerzeugung bis zu 10.000 psi (690 bar) mit der mitgelieferten Druckpumpe 700HTP-2
  • Direkter Anschluss des Manometers der Serie 700G an die Handpumpe HTP-2 mit einem hochwertigen Adapter, ohne Werkzeug zu befestigen
  • Im Lieferumfang sind ein hochwertiges, ohne Werkzeuge montierbares, Druckschlauch-Kit 700TTH10K zur Transmitterprüfung und Adapter zum Anschließen des zu prüfenden Druckmessgeräts enthalten
  • Hartschalenkoffer schützt Pumpe und Manometer, im Koffer kann die Verbindung beider Geräte erhalten bleiben
