Fluke 1672 SCH Multifunktions-Installationstester VDE 0100-600

Fluke 1672 SCH Multifunktions-Installationstester VDE 0100-600

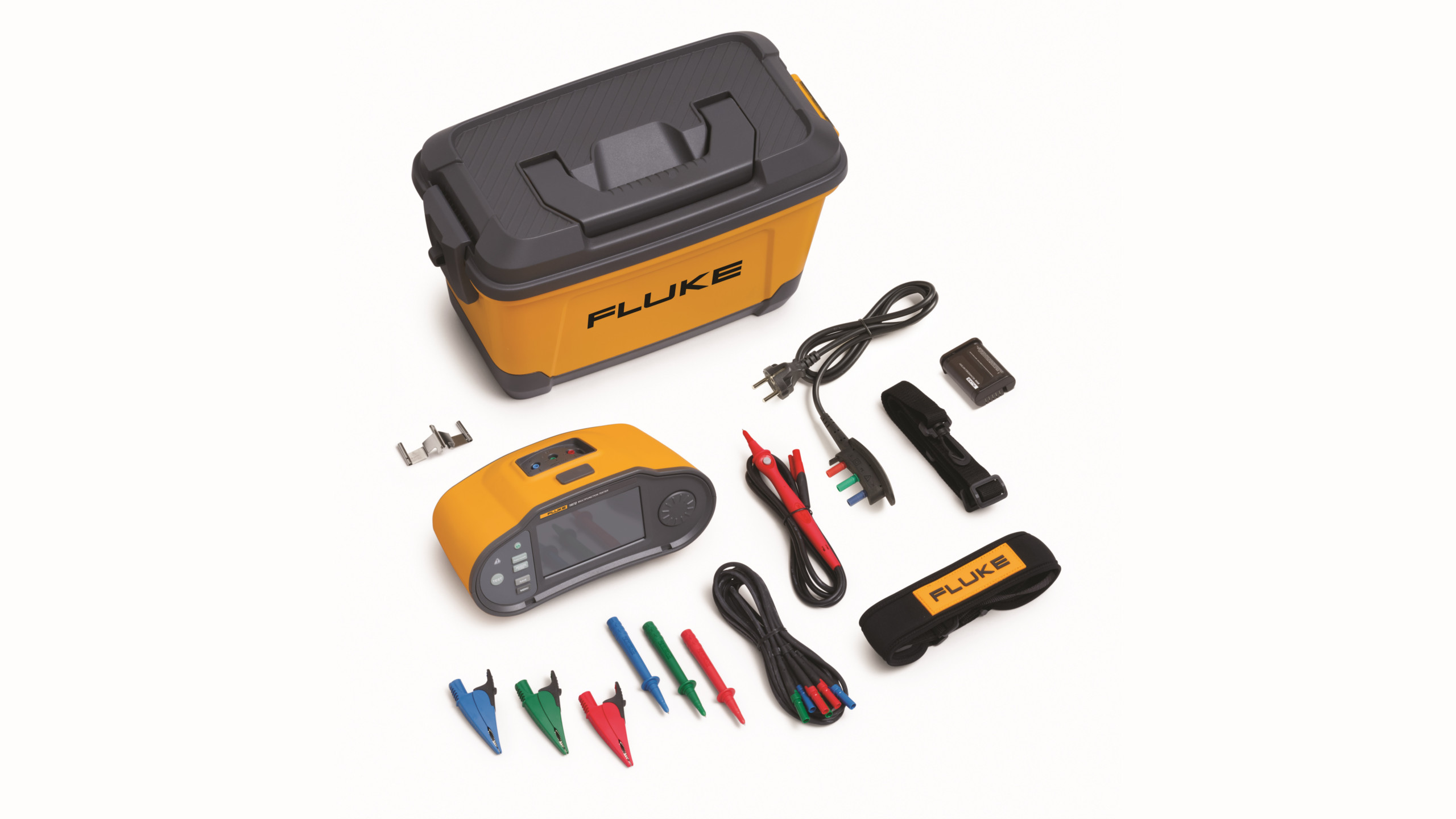

Lieferumfang:

• Multifunktions-Installationstester mit Kalibrierzertifikat ISO9001
• Robuste Schuko-Messleitung zum direkten Anschluss an Steckdosen
• Hartschalenkoffer
• USB-C-Ladeadapter
• Tastkopf und Messleitungen für Fernbedienung
• Tragegurt
• Nullpunktadapter
• Messleitungen und Messfühler
• Krokodilklemmen
• Lithium-Ionen-Akku

Die Multifunktions-Installationstester der Serie Fluke 1670 werden Ihre Arbeitsweise revolutionieren. Mit ihrem ergonomischen Design, der einheitlichen Benutzeroberfläche, den integrierten Datenverwaltungsfunktionen, der kabellosen Konnektivität (1673 FC und 1674 FC) und der umfassenden Berichtssoftware setzt die Serie 1670 neue Maßstäbe für eine integrierte Lösung zum Prüfen von Installationen.

Zuverlässige Installationstests sind unerlässlich, um die Sicherheit, optimale Funktion und Integrität der elektrischen Systeme einer Einrichtung zu gewährleisten. Dank der robusten Bauweise der Serie 1670 können Sie die Sicherheit elektrischer Installationen in Privathaushalten, im Gewerbe und in der Industrie prüfen und dabei die Anforderungen von IEC/HD 60364-6 und aller relevanten lokalen Normen für Installationstests erfüllen.

Mit der Serie 1670 führen Sie die erforderlichen Prüfungen schneller durch, reduzieren den Zeitaufwand für die Dokumentation und können sich dabei auf die gesammelten Daten verlassen.

Vereinfachte Bedienoberfläche und vereinfachtes Testsetup

Die Serie 1670 zeichnet sich durch eine völlig neue Art der Datenverwaltung aus, die das Setup und die Vorbereitung von Tests mit einer modernen, bidirektionalen Bedienoberfläche optimiert. Bei der Einrichtung Ihres Projekts können Sie die hierarchische Baumtopologie für Kunden, Standorte, Verteilertafeln, Stromkreise und Messpunkte ganz einfach über den hochauflösenden Farb-Touchscreen, ein Smartgerät oder per PC anpassen. Sie können die Informationen direkt auf dem Werkzeug bearbeiten, hinzufügen, löschen oder ändern, während Sie testen, um genaue Daten zu gewährleisten. Alternativ können Sie Aktualisierungen über die mobile App Fluke Connect™ oder die Desktop-Software TruTest™ auf den Tester übertragen. Leicht ablesbare Prüftabellen helfen Ihnen, schnell zu erkennen, ob Sie die richtigen Messdaten am richtigen Messpunkt erfassen, und zwar jedes Mal. Da das Setup Ihres Testers und die Organisation der Daten jetzt weniger Zeit in Anspruch nehmen, haben Sie mehr Zeit für wertvolle Prüfungen.

Für alle erforderlichen Prüfungen benötigen Sie bis zu 30 % weniger Zeit.

Installationstests können sehr zeitaufwändig sein. Dabei sind oft wiederholte, manuelle Testsetups erforderlich, die frustrierend und fehleranfällig sein können.

Die Serie Fluke 1670 beinhaltet eine einzigartige Autotest-Funktion (1673 FC/1674 FC), mit der Sie auf Knopfdruck eine komplette Installationstest-Sequenz durchlaufen können. Die integrierte Hilfefunktion enthält visuelle Verbindungsanleitungen, die den Erfolg der Messung sicherstellen. Die automatische Messwertvalidierung mit benutzerdefinierten Grenzwertwarnungen vergleicht die Testergebnisse mit den relevanten Normen und liefert Ihnen eine sofortige visuelle Gut/Schlecht-Anzeige, um mögliche Probleme schnell zu erkennen. Durch den Wegfall manueller Prüfungen und die Automatisierung der Messwertvalidierung können Sie Ihre Prüfungen bis zu 30 % schneller durchführen. So haben Sie mehr Zeit, sich auf andere wichtige Aufgaben zu konzentrieren und können Ihre Produktivität steigern.

^{* 30 % schnelleres Testen im Vergleich zum manuellen Testen}

Bis zu 50 % Zeitersparnis bei Dokumentation und Berichterstellung

Mit den Multifunktions-Installationstestern der Serie Fluke 1670 können Sie die Zeit für die Dokumentation um bis zu 50 % reduzieren. Sie können die Testergebnisse mit dem zu testenden Schaltkreis oder Punkt verknüpfen und so die manuelle Dateneingabe und Aufzeichnung reduzieren. Sie können auch eine Vorschau der Inspektionsergebnisse im Außeneinsatz über das Messgerät, ein Smartgerät oder einen PC anzeigen. Dank der Kompatibilität mit Fluke Connect können Sie Ihre Daten ganz einfach vor Ort speichern, verwalten und weitergeben. Mit der Fluke TruTest Software erstellen Sie in wenigen einfachen Schritten Inspektionszertifikate vor Ort. Sie können also Ihre Inspektion zum Zeitpunkt der Dienstleistung abschließen und abrechnen. Mit der mobilen App Fluke Connect dokumentieren Sie alle relevanten Fotos und Inspektionsnotizen und geben diese ein. So erledigen Sie Ihre Arbeit direkt vor Ort und sparen sich zusätzliche Büroarbeit.

^{* Die Angabe „50 % Zeitersparnis bei Dokumentation und Berichterstellung“ basiert auf Kundenbefragungen.}

Insulation PreTest™-Funktion

Der Fluke 1674 FC enthält den patentierten Insulation PreTest. Damit können Sie die Installation besser schützen und teure Fehler vermeiden. Wenn der Installationstester erkennt, dass Geräte während der Prüfung mit der Installation verbunden sind, stoppt er die Isolationsprüfung und warnt Sie optisch und akustisch. Dadurch werden versehentliche Schäden an Peripheriegeräten vermieden, und Sie sparen Zeit und Geld.

Optimierte Software und Berichterstellung

Die Fluke TruTest Software vereinfacht die Datenverwaltung und Berichterstellung für elektrische Systeme und macht die herkömmliche Datenverwaltung dank einer einzigen, integrierten Lösung von Fluke überflüssig. Eine ordnungsgemäße Datenverwaltung und Informationen zu Prüfungen sind entscheidend für die Erstellung leicht verständlicher Berichte für Kunden oder Ihr Führungsteam. TruTest optimiert den Prozess, indem Sie über ein USB-C-Schnittstellenkabel oder über die mobile App Fluke Connect Prüf-Metadaten zwischen der Software und dem Installationstester erstellen und übertragen können. So können Sie genaue Ergebnisse sicherstellen.

Dank der benutzerfreundlichen Oberfläche, des intuitiven Arbeitsablaufs und des Report Builders können Sie Ihre Messdaten schnell in druckbare Testzertifikate und Berichte formatieren, komplett mit Ihrem Firmenlogo und Ihrer elektronischen Signatur. Über das Live-Dashboard auf dem Bildschirm sehen Sie sofort den Status aller Kunden und können auf Wunsch zu weiteren Detailebenen navigieren.

Mit der Fluke TruTest Software können Sie Zertifikate erstellen, die die Vorgaben einer wachsenden Liste von regionalen Berichten erfüllen, darunter BS7671, DIN VDE 0100-600, ÖVE/ÖNORM E 8101, NIN/NIV, NEN3140 und andere europäische Normen für Installationstests. Alle diese Berichte sind auf Knopfdruck verfügbar, und eine vorkonfigurierte internationale Vorlage sorgt dafür, dass die TruTest Software unabhängig von Ihrem Standort Ihre Anforderungen erfüllt.

Kompatibilität mit Fluke Connect

Die mobile App Fluke Connect erweitert die Funktionen der Installationstester 1673 FC und 1674 FC. Damit entfällt die mühsame Dateneingabe, und die Datenverwaltung wird durch die Cloud-Speicherung optimiert. Die mobile App Fluke Connect synchronisiert drahtlos Messdaten vom Installationstester, um sie später in die TruTest Desktop-Software zu exportieren. Dadurch ist eine schnelle und effektive Berichterstellung auch vor Ort möglich. Mit Fluke Connect können Sie Projekte erstellen und sie auf den 1673 FC und 1674 FC hochladen, um die Datenverwaltung zu optimieren. Sie entwerfen Schalttafeln und Schaltkreise, die Sie an den Tester senden, und nutzen diese Daten, um Ihr Prüfprogramm zu gestalten. Mit Fluke Connect können Sie auch Fotos mit Ihrem Smartgerät aufnehmen und sie zusammen mit Notizen bestimmten Messpunkten oder Anlagen zuordnen, um detaillierte Inspektionsberichte mit Bildern zu erstellen.

Mit dem leistungsstarken Fluke Connect Ökosystem von Testwerkzeugen heben Sie die Fehlersuche und Berichterstellung auf die nächste Stufe. Sie können weitere Werkzeuge wie die Echteffektiv-Leckstrommesszange Fluke 369 FC oder die Erdschleifenmesszange Fluke 1630-2 FC anschließen, um Daten zwischen Hilfsgeräten und Messpunkten zu synchronisieren und Ihren Kunden ein klareres Bild vom Gesamtzustand der Anlage zu geben.

Weitere Funktionen

• Vor Ort aktualisierbar – Sie können direkt im Außeneinsatz alle Änderungen an den Vorschriften oder Erweiterungen auf den Tester aufspielen.
• Kompakt und leicht (weniger als 1,6 kg), mit einem gepolsterten Nackenriemen, damit Sie die Hände frei haben.

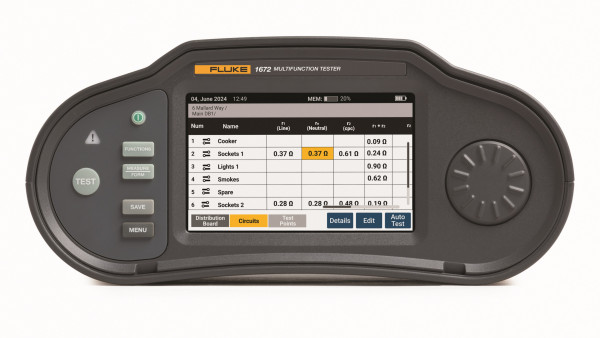

• Vollfarb-Touchscreen und taktiler Drehknopf für eine schnelle Navigation ohne komplexe Menüführung mit mehreren Ebenen.
• Li-Ion-Akku mit 2.500 mAh, ausreichend für einen ganzen Tag voller Prüfungen.
• Standard-USB-C-Ladeanschluss mit Schnellladeunterstützung für bequemes Aufladen unterwegs.
• Neu gestalteter Hartschalenkoffer für den sicheren Transport und Schutz des Installationstesters und des Zubehörs.
• Zusätzlicher Hochstrom-Schleifenmodus für schnellere Messungen als Schleifenprüfungen ohne Auslösung von FI-geschützten Stromkreisen (RCD).
• Prüfung von Isolationsüberwachungsgeräten (IMD).
• Funktionsprüfung von Überspannungsschutzgeräten (SPD).
• Funktion zur Messung von Spannungsabfällen.

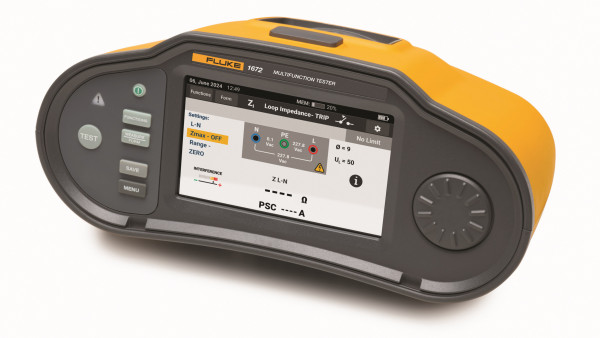

• Zmax-Speicherfunktion für die Netz- und Schleifenimpedanzmessung
• Einzigartiger Nullpunktadapter für schnelle, zuverlässige und genaue Kompensation der Messleitungen und Netzmessleitung.

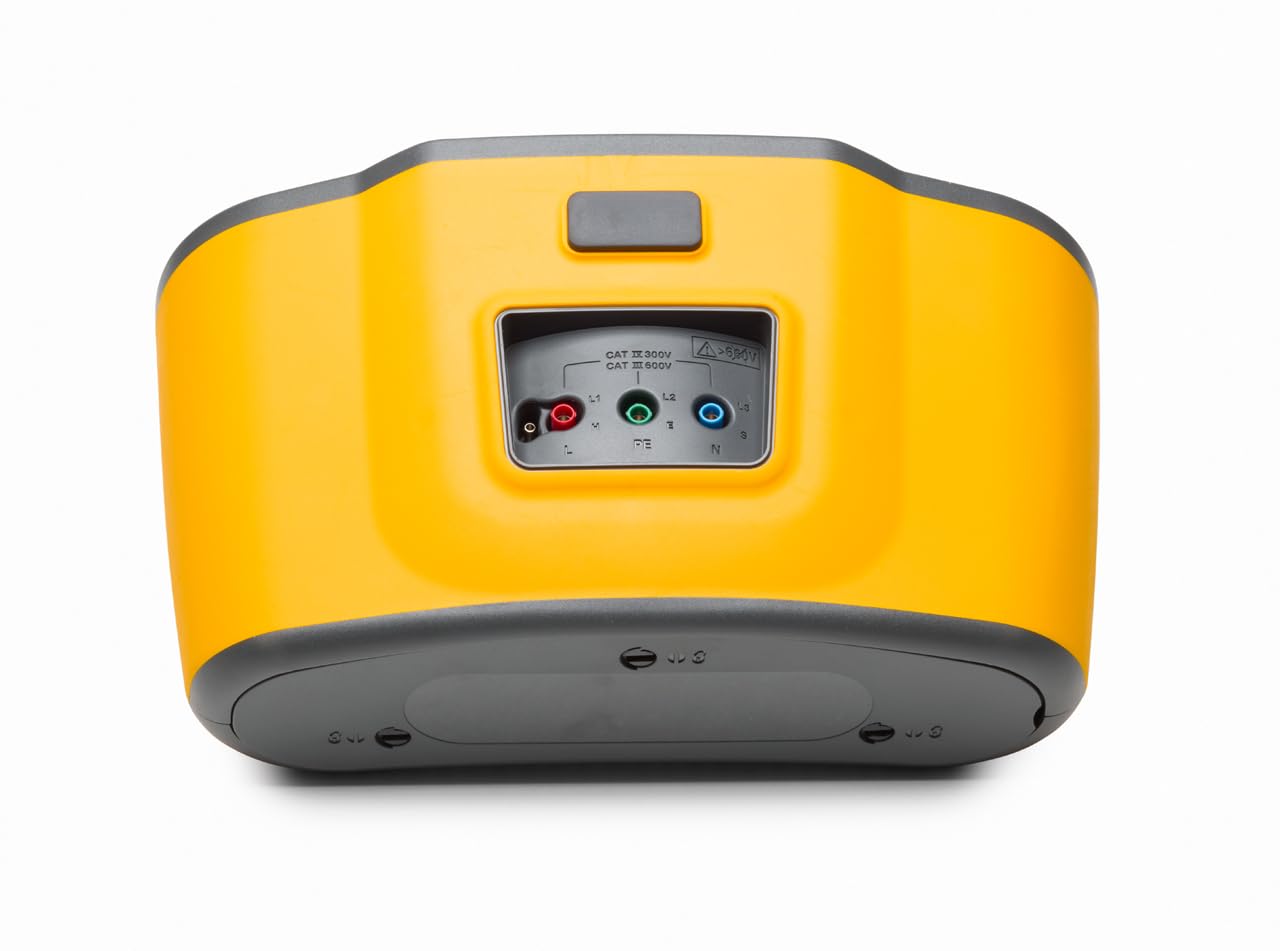

• Gleichzeitiges Ablesen von Spannungsmessungen (L-N, L-PE und N-PE) über die Netzleitung. Messanschlüsse müssen nicht gewechselt werden.
• Messung von Auslösezeit und Auslösestrom bei RCDs Typ AC, A, B, F und GFCI mit nur einer Prüfung
• Parallele Messung des Kurzschlussstroms (PEFC oder PSC) und der Schleifenimpedanz und gleichzeitige Anzeige auf der Doppelanzeige.
• Ringprüfung mit Auswahl der erforderlichen Eingangsbuchsen ohne Austausch von Prüfleitungen.
• Durchgangsprüfung mit niedrigem Prüfstrom (10 mA) zur Messung von Motorwicklungen.
• Erkennung von erhöhten Spannungen gegen Erde > 50 V und Anzeige von potenziell gefährlichen Situationen.

Allgemeine Spezifikationen Funktion Merkmal Abmessungen 26,25 cm x 14,19 cm x 11,93 cm Gewicht (einschl. Batterien) 1,6 kg Akkutyp, Anzahl BP290 Li-ion, 10,8 V, 2500 mAh, 27 Wh Schutzart IEC 60529: IP40 Sicherheit Entspricht IEC/EN 61010-1, IEC 61010-2-030, IEC 61010-2-034 Sicherheitsspezifikation CAT III 600 V, CAT IV 300 V Betriebseigenschaften IEC 61557-1 bis IEC/EN 61557-8 und IEC 61557-10 Messung von Wechselspannung, Gleichspannung und Frequenz Bereich Auflösung Eingangsimpedanz Überlastschutz 600 V 0,1 V 320 kΩ 660 V 45–66 Hz 0,1 Hz 320 kΩ - Durchgangsprüfung (RLO) Messbereich (Bereichsautomatik) Auflösung Leerlaufspannung 20 Ω/200 Ω/2000 Ω 0,01 Ω/0,1 Ω/1 Ω > 4 V Isolationswiderstandsmessung (RISO) Prüfspannungen 1672 100/250/500/1.000 V 1673 FC/1674 FC 50/100/250/500/1.000 V Prüfspannung Bereich des Isolationswiderstandes Auflösung Prüfstrom 50 V 10 Ω bis 50 MΩ 0,01 MΩ 1 mA bei 50 kΩ 100 V 10 kΩ bis 20 MΩ 20 MΩ bis 100 MΩ 0,01 MΩ 0,1 MΩ 1 mA bei 100 kΩ 250 V 10 kΩ bis 20 MΩ 20 MΩ bis 200 MΩ 0,01 MΩ 0,1 MΩ 1 mA bei 250 kΩ 500 V 10 kΩ bis 20 MΩ 20 MΩ bis 200 MΩ 200 MΩ bis 500 MΩ 0,01 MΩ 0,1 MΩ 1 MΩ 1 mA bei 500 kΩ 1.000 V 100 kΩ bis 200 MΩ 200 MΩ bis 1.000 MΩ 0,1 MΩ 1 MΩ 1 mA bei 1 MΩ Isolationsvorprüfung Sicherheitsvorprüfung der Isolation Es sind Verbindungen vom Tester zu L-, N- und PE-Anschlüssen erforderlich.   Isolationsvorprüfung Überspannungsschutzvorrichtung (SPD) Isolations-Rampentest (Varistortest) IEC 61643-11 Prüfspannung Spannungsbereiche Auflösung Prüfstrom Genauigkeit 500 V Schritt Rampe 0 V bis 500 V 1 V 1 mA ±(1,5 % + 3 Ziffern) 1.000 V Schritt Rampe 0 V bis 1000 V 1 V 1 mA ±(1,5 % + 3 Ziffern)   Isolationsüberwachungsgeräte (IMD) IEC 61557-8 Bereich Auflösung Hinweis 1 kΩ bis 10 kΩ 1 kΩ > 1 MΩ nur verfügbar mit Spannungen > 100 V 10 kΩ bis 100 kΩ 10 kΩ 100 Ω bis 3 MΩ 100 kΩ Schleifen- und Netzimpedanz (ZI mit und ohne RCD/FI) Bereichseinstellung Auflösung Genauigkeit[1] 10 Ω[2] 0,001 Ω In Stromkreisen ohne RCD/FI: ±(2 % + 15 Digits) In Stromkreisen mit RCD/FI (2 und 3 Leiter): ±(3 % + 6 Digits) 20 Ω 0,01 Ω In Stromkreisen ohne RCD/FI: ±(2 % + 4 Digits) 200 Ω 0,1 Ω In Stromkreisen mit RCD/FI: ±(3 %) In Stromkreisen ohne RCD/FI: ±(2 %) 2.000 Ω 1 Ω ±6 %[3] Gültig für Widerstand des Neutralleiters < 20 Ω und bis zu einem Netz-Phasenwinkel von 30°. Die Messleitung muss vor der Messung genullt werden. Nur Fluke Connect™ 1674 FC. Gültig für Netzspannung > 200 V. Voraussichtlicher Erdschlussstrom (PEFC/IK)Voraussichtlicher Kurzschlussstrom (PSC/IK) Bereich Auflösung Einheiten 0 kA bis 50 kA IK < 1000 A IK ≥ 1.000 A 1 A 0,1 kA Berechnung: Voraussichtlicher Erdschlussstrom (PEFC/IK) oder voraussichtlicher Kurzschlussstrom (PSC/IK) wird durch Division der gemessenen Netzspannung durch den gemessenen Schleifenwiderstand (L-PE) bzw. die Netzimpedanz (L-N) ermittelt. Spannungsabfall (durch Leitungsimpedanzprüfung) Bereich Auflösung Genauigkeit 0,0-99,9 % 0,1 % Berücksichtigen Sie die Genauigkeit der Leitungsimpedanzmessung(en). Hinweis: Der Spannungsabfall wird aus der Messung der Leitungsimpedanz und dem eingegebenen Nennstrom berechnet.   Prüfung von Fehlerstromschutzeinrichtungen (RCD/FI) RCD-FI-Typ[1] 1672 1673 FC 1674 FC AC[2] G[3] • • • AC S[4] • • • A[5], F[6] G • • • A, F S • • • B, B+[7] G   • • B, B+ S   • • RDC-DD, RCD A/EV, RCD B/Mi[8]     • • GFCI   • • •   RCD/FI-Messung gesperrt für V > 265 Wechselspannung RCD/FI-Messung nur zulässig, wenn der gewählte Strom multipliziert mit dem Erdungswiderstand < 50 V ergibt. AC – Reagiert auf Wechselstrom G – Generell, unverzögert S – Selektiv, zeitverzögert A – Reagiert auf Wechselstrom und Impulssignal F – Reagiert auf Wechselstrom, Impulssignal und Hochfrequenz B, B+ – Reagiert auf Wechselstrom, Impulssignal, Hochfrequenz und glatten Gleichstrom RDC-DD – Reagiert auf DC-Fehlerströme 6 mA DC   Auslösezeitprüfung für RCD (ΔT) Messfunktion RCD/FI Stromauswahl 10 mA 30 mA 100 mA[1] 300 mA[1] 500 mA[1] 1.000 mA[2] Var[3] x½, 1 • • • • • • • x5 • • •         Anstieg • • • • • • • Auto • • •         Netzspannung 50 V bis 265 V AC, 45/66 Hz RCD/FIs vom Typ B erfordern einen Netzspannungsbereich von 195 V bis 265 V. Nur RCD/FIs vom Typ AC. RCD/FIs vom Typ A sind auf 700 mA begrenzt, nicht verfügbar für RCD/FIs vom Typ B. RCD-Auslösestrommessung (IΔN), Rampenverfahren Strombereich Schrittgröße Wartezeit Messgenauigkeit Typ G Typ S 30 % bis 110 % des RCD/FI-Bemessungsfehlerstromes[1] 10 % von IΔN [2] 300 ms/Schritt 500 ms/Schritt ±5 %      1. Spezifizierte Auslösestrombereiche (IEC 61008-1):          30 % bis 150 % für Typ A IΔ N > 10 mA          30 % bis 210 % für Typ A IΔ N = 10 mA          20 % bis 210 % für Typ B          50 % bis 100 % für Typ AC          35 % bis 140 % für Typ A (> 10 mA)          35 % bis 200 % für Typ A (£ 10 mA)          50 % bis 200 % für Typ B     2. 5 % für Typ B Erdungswiderstandsprüfung (RE), nur 1673 FC und 1674 FC Bereich Auflösung Frequenz Ausgangsspannung 200 Ω/2.000 Ω 0,1 Ω/1 Ω 128 Hz 25 V Phasendrehrichtung Symbol  Bereich Anzeige Drehfeldrichtungsanzeiger ist aktiv. 185 V bis 600 V „1-2-3“: oder „3-2-1“ für die falsche Phase
