TP165X Tastkopf mit Auslösetaste und Messleitungen

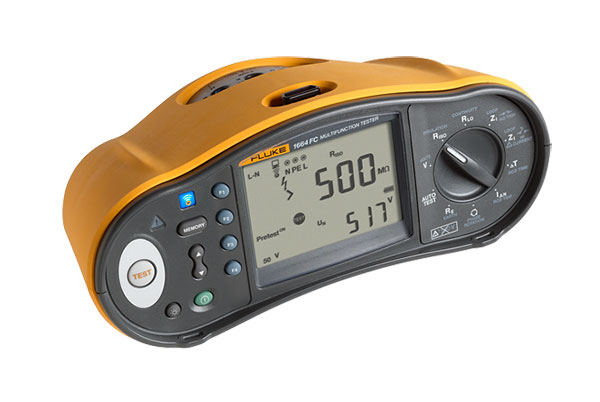

Fluke 1664 FC verleiht Ihnen mehr Kompetenz, da Sie schnell und effektiv überprüfen können, ob elektrische Anlagen lokale Normen und Vorschriften einhalten, Geräte schützen können, die versehentlich mit zu prüfenden Systemen verbunden sind, und ganz einfach Prüfergebnisse per Smartphone teilen können.
Mit Autotest führen Sie die Prüfung von Leitungs- und Schleifenimpedanz, RCD-Auslösestrom und -Auslösezeit sowie Isolationsprüfungen mit einer einzigen Verbindung und durch einen einzigen Tastendruck durch.
Zusatzmodus mit hohem Prüfstrom für die Schleifenimpedanzmessung. Schnellere Ausgabe der Messergebnisse im Vergleich zur Schleifenimpedanzmessung ohne Auslösung der Fehlerstrom-Schutzeinrichtung (RCDs).
Z-max-Speicher für Schleifenprüfungen – leichte Evaluierung des höchsten Messwerts bei der Schleifenprüfung.
Einzigartiger Zero-Adapter für schnelle, stets zuverlässige und genaue Kompensation der Messleitungen und Netzmessleitung.
Schnelle Spannungsmessung (L-N, L-PE und N-PE) über die Netzleitung. Messeingänge müssen nicht gewechselt werden.
Messen Sie RCD-Auslösestrom und -Auslösezeit gleichzeitig (RCD-Typ AC und A).
Zwei Messungen gleichzeitig und Doppelanzeige PEFC oder PSC und Schleifenimpedanz werden gleichzeitig gemessen und parallel angezeigt, wodurch Sie Zeit einsparen.
Wählen Sie über Softkeys die erforderlichen Eingangsbuchsen aus – es ist nicht notwendig, Messleitungen zu wechseln.
Automatischer Start für Schleifen- und RCD-Prüfungen – die Prüfungen beginnen, sobald die Netzspannung stabil ist.
Erkennt erhöhte Spannungen gegen Erde ab 50 V und zeigt potenziell gefährliche Situationen an.
Wird mit den für höchste Sicherheit entwickelten SureGrip™ Messleitungen und Messklemmen geliefert, die dem Benutzer einen komfortablen, zuverlässigen Griff und konsistente Ergebnisse bieten.
Anhand der Position des Drehschalters ist klar zu erkennen, welche Funktion eingestellt ist. Dieser Schalter dient zur Auswahl sämtlicher Funktionen, ohne dass komplizierte mehrstufige Menüs nötig wären.
Dank des großen Displays mit Hintergrundbeleuchtung, eindeutigen Symbolen und besonders großem Betrachtungswinkel können die Messwerte gut und sicher abgelesen werden.
Anzeige der Prüfergebnisse von RCDs anhand von Gut/Schlecht-Indikatoren.
Strom für die Prüfung von Fehlerstrom-Schutzeinrichtungen (RCDs) variabel einstellbar für benutzerdefinierte Einstellungen.
Schleifen- und Leitungswiderstand mit mΩ-Auflösung.
Prüfen von gleichstromsensitiven RCDs (Typ B).
Erweiterter Speicher mit 3 Layern.
Verwendet Durchgangsprüfströme, um Motorwicklungen zu messen.
Übersteht einen Fall aus 1 Meter Höhe.
Kompakt, leicht (weniger als 1,3 kg), mit zusätzlichem gepolsterten Trageriemen, der Ihre Hände frei hält und so die ganztägige Messarbeit erleichtert.
Alle Marken sind Eigentum ihrer jeweiligen Inhaber. Smartphone, Wireless Service und Gebühren sind nicht im Lieferumfang enthalten. Die ersten 5 GB Speicherplatz sind kostenlos. Kompatibel mit iPhone 4s und höher mit iOS 8 oder höher, iPad (in einem iPhone-Frame auf dem iPad) und Galaxy S4, Nexus 5, HTC One mit Android™ 4.4.x oder höher. Apple und das Apple-Logo sind Marken von Apple Inc., die in den USA und weiteren Ländern registriert sind. App Store ist ein Dienstleistungszeichen von Apple Inc. Google Play ist eine Marke von Google Inc.
Voraussichtlicher Erdschlussstrom (PEFC) oder voraussichtlicher Kurzschlussstrom (PSC) wird mittels Division der gemessenen Netzspannung durch die gemessene Schleifenimpedanz (L-PE) bzw. Netzimpedanz (L-N) ermittelt.
RCD-Prüfung folgender Typen
Typ des RCD
AC¹ G²,S³
Modell 1664
A, AC, B ="5", S
Anmerkungen
¹Reagiert auf Wechselstrom ²Allgemein, keine Verzögerung ³Zeitverzögerung ="4"Reagiert auf Impulssignal ="5"Reagiert auf geglättetes Gleichstromsignal
Auslösezeitmessung (ΔT)
Aktuelle Einstellungen¹
10/30/100/300/500/1.000 mA – VAR 10/30/100 mA
Multiplikator
x ½, x 1 x 5
Messbereich
RCD-Typ G
310 ms 50 ms
RCD-Typ S
510 ms 160 ms
Anmerkungen
¹1.000-mA--Typ nur Wechselstrom 700-mA-Maximum-Typ A im VAR-Modus VAR-Modus für Typ B nicht verfügbar.
RCD-Auslösestrommessung, Rampenverfahren (IΔN)
Strombereich
30 % bis 110 % des Nennstroms des RCD¹
Stufengröße
10 % von IΔN²
Verweilzeit
Typ G
300 ms/Stufe
Typ S
500 ms/Stufe
Messgenauigkeit
±5 %
Spezifizierte Auslösestrombereiche (EN 61008-1)
50 % bis 100 % für Typ AC 35 % bis 140 % für Typ A (>10 mA) 35 % bis 200 % für Typ A (≤10 mA) 50 % bis 200 % für Typ B ²5 % für Typ B
Anmerkungen
¹30 % bis 150 % für Typ A IΔN > 10 mA 30 % bis 210 % für Typ A IΔN = 10 mA 20 % bis 210 % für Typ B
Erdwiderstandsprüfung (RE)
Bereich
200 Ω/2000 Ω
Auflösung
0,1 Ω/1 Ω
Frequenz
128 Hz
Ausgangsspannung
25 V
Drehfeldrichtungsanzeige
Symbol
Drehfeldrichtungsanzeiger ist aktiv.
Allgemeine technische Daten
Größe (L x B x H)
10 x 25 x 12,5 cm
Gewicht (inkl. Batterien)
1,3 kg
Batterieausführung, Batterieanzahl
Typ AA, 6 Batterien
Schutzart gemäß DIN EN 60529
IP 40
Sicherheit
Gemäß EN61010-1 Ausg. 2.0 (2001-02), UL61010, ANSI/ISA –s82.02.01 2000 und CAN/CSA c22.2 Nr. 1010 2. Ausgabe
Überspannungskategorien
CAT III 500 V, CAT IV 300 V
Relevante Normen
EN 61557-1 bis EN 61557-7 2. Ausgabe und EN 61557-10 2. Ausgabe
Fluke 1664 FC DMS DE Installationstester 4547093

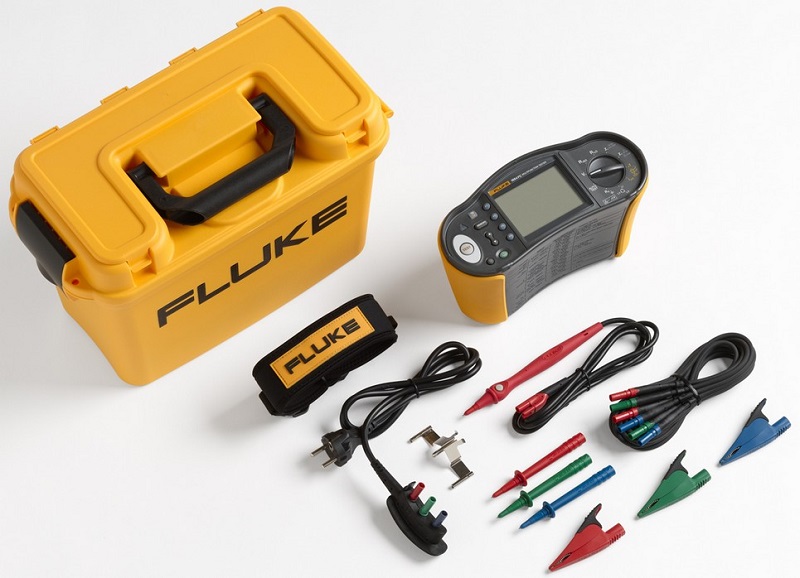

Lieferumfang:
1664 FC mit Kalibrierzertifikat
Trutest Advanced PC
6 AA-Batterien (IEC LR6)
C1600 Hartschalenkoffer
Zero-Adapter
Robuste Netzmessleitung
STD-Standard-Messleitungssatz
Gepolsterter Trage- und Hüftgurt
Kurzanleitung
TP165X Tastkopf mit Auslösetaste und Messleitungen
Fluke 1664 FC verleiht Ihnen mehr Kompetenz, da Sie schnell und effektiv überprüfen können, ob elektrische Anlagen lokale Normen und Vorschriften einhalten, Geräte schützen können, die versehentlich mit zu prüfenden Systemen verbunden sind, und ganz einfach Prüfergebnisse per Smartphone teilen können.
Mit Autotest führen Sie die Prüfung von Leitungs- und Schleifenimpedanz, RCD-Auslösestrom und -Auslösezeit sowie Isolationsprüfungen mit einer einzigen Verbindung und durch einen einzigen Tastendruck durch.
Zusatzmodus mit hohem Prüfstrom für die Schleifenimpedanzmessung. Schnellere Ausgabe der Messergebnisse im Vergleich zur Schleifenimpedanzmessung ohne Auslösung der Fehlerstrom-Schutzeinrichtung (RCDs).
Z-max-Speicher für Schleifenprüfungen – leichte Evaluierung des höchsten Messwerts bei der Schleifenprüfung.
Einzigartiger Zero-Adapter für schnelle, stets zuverlässige und genaue Kompensation der Messleitungen und Netzmessleitung.
Schnelle Spannungsmessung (L-N, L-PE und N-PE) über die Netzleitung. Messeingänge müssen nicht gewechselt werden.
Messen Sie RCD-Auslösestrom und -Auslösezeit gleichzeitig (RCD-Typ AC und A).
Zwei Messungen gleichzeitig und Doppelanzeige PEFC oder PSC und Schleifenimpedanz werden gleichzeitig gemessen und parallel angezeigt, wodurch Sie Zeit einsparen.
Wählen Sie über Softkeys die erforderlichen Eingangsbuchsen aus – es ist nicht notwendig, Messleitungen zu wechseln.
Automatischer Start für Schleifen- und RCD-Prüfungen – die Prüfungen beginnen, sobald die Netzspannung stabil ist.
Erkennt erhöhte Spannungen gegen Erde ab 50 V und zeigt potenziell gefährliche Situationen an.
Wird mit den für höchste Sicherheit entwickelten SureGrip™ Messleitungen und Messklemmen geliefert, die dem Benutzer einen komfortablen, zuverlässigen Griff und konsistente Ergebnisse bieten.
Anhand der Position des Drehschalters ist klar zu erkennen, welche Funktion eingestellt ist. Dieser Schalter dient zur Auswahl sämtlicher Funktionen, ohne dass komplizierte mehrstufige Menüs nötig wären.
Dank des großen Displays mit Hintergrundbeleuchtung, eindeutigen Symbolen und besonders großem Betrachtungswinkel können die Messwerte gut und sicher abgelesen werden.
Anzeige der Prüfergebnisse von RCDs anhand von Gut/Schlecht-Indikatoren.
Strom für die Prüfung von Fehlerstrom-Schutzeinrichtungen (RCDs) variabel einstellbar für benutzerdefinierte Einstellungen.
Schleifen- und Leitungswiderstand mit mΩ-Auflösung.
Prüfen von gleichstromsensitiven RCDs (Typ B).
Erweiterter Speicher mit 3 Layern.
Verwendet Durchgangsprüfströme, um Motorwicklungen zu messen.
Übersteht einen Fall aus 1 Meter Höhe.
Kompakt, leicht (weniger als 1,3 kg), mit zusätzlichem gepolsterten Trageriemen, der Ihre Hände frei hält und so die ganztägige Messarbeit erleichtert.
Alle Marken sind Eigentum ihrer jeweiligen Inhaber. Smartphone, Wireless Service und Gebühren sind nicht im Lieferumfang enthalten. Die ersten 5 GB Speicherplatz sind kostenlos. Kompatibel mit iPhone 4s und höher mit iOS 8 oder höher, iPad (in einem iPhone-Frame auf dem iPad) und Galaxy S4, Nexus 5, HTC One mit Android™ 4.4.x oder höher. Apple und das Apple-Logo sind Marken von Apple Inc., die in den USA und weiteren Ländern registriert sind. App Store ist ein Dienstleistungszeichen von Apple Inc. Google Play ist eine Marke von Google Inc.
Wechselspannungsmessung
Bereich
500 V
Auflösung
0,1 V
Genauigkeit 45 bis 66 Hz
0,8 % + 3 Digits
Eingangsimpedanz
360 kΩ
Überlastschutz
660 V effektiv
Durchgangsprüfung (RLO)
Messbereich (Bereichsautomatik)
20 Ω/200 Ω/2.000 Ω
Auflösung
0,01 Ω/0,1 Ω/1 Ω
Leerlaufspannung
>4 V
Isolationswiderstandsmessung (RISO)
Prüfspannungen
50/100/250/500/1.000 V
Genauigkeit der Prüfspannung (bei Nennprüfstrom)
+ 10 %, -0 %
Prüfspannung
50 V 100 V 250 V 500 V 1.000 V
Isolationswiderstands-Messbereich
20 MΩ/50 MΩ 20 MΩ/100 MΩ 20 MΩ/200 MΩ 20 MΩ/200 MΩ/500 MΩ 20 MΩ/200 MΩ/1.000 MΩ
Auflösung
0,01 MΩ/0,1 MΩ 0,01 MΩ/0,1 MΩ 0,01 MΩ/0,1 MΩ 0,01 MΩ/0,1 MΩ/1 MΩ 0,01 MΩ/0,1 MΩ/1 MΩ
Prüfstrom
1 mA bei 50 kΩ 1 mA bei 100 kΩ 1 mA bei 250 kΩ 1 mA bei 500 kΩ 1 mA bei 1 MΩ
Schleifen- und Netzimpedanz (ZI)
Bereich
10 Ω/0,001 Ω/Hochstrom-mΩ-Modus
Auflösung
0,01 Ω/0,1 Ω/1 Ω
Voraussichtlicher Erdschlussstrom/Kurzschlussstrom, PSC-Test
Bereich
1.000 A/10 kA (50 kA)
Auflösung
1 A/0,1 kA
Berechnung
Voraussichtlicher Erdschlussstrom (PEFC) oder voraussichtlicher Kurzschlussstrom (PSC) wird mittels Division der gemessenen Netzspannung durch die gemessene Schleifenimpedanz (L-PE) bzw. Netzimpedanz (L-N) ermittelt.
RCD-Prüfung folgender Typen
Typ des RCD
AC¹ G²,S³
Modell 1664
A, AC, B ="5", S
Anmerkungen
¹Reagiert auf Wechselstrom ²Allgemein, keine Verzögerung ³Zeitverzögerung ="4"Reagiert auf Impulssignal ="5"Reagiert auf geglättetes Gleichstromsignal
Auslösezeitmessung (ΔT)
Aktuelle Einstellungen¹
10/30/100/300/500/1.000 mA – VAR 10/30/100 mA
Multiplikator
x ½, x 1 x 5
Messbereich
RCD-Typ G
310 ms 50 ms
RCD-Typ S
510 ms 160 ms
Anmerkungen
¹1.000-mA--Typ nur Wechselstrom 700-mA-Maximum-Typ A im VAR-Modus VAR-Modus für Typ B nicht verfügbar.
RCD-Auslösestrommessung, Rampenverfahren (IΔN)
Strombereich
30 % bis 110 % des Nennstroms des RCD¹
Stufengröße
10 % von IΔN²
Verweilzeit
Typ G
300 ms/Stufe
Typ S
500 ms/Stufe
Messgenauigkeit
±5 %
Spezifizierte Auslösestrombereiche (EN 61008-1)
50 % bis 100 % für Typ AC 35 % bis 140 % für Typ A (>10 mA) 35 % bis 200 % für Typ A (≤10 mA) 50 % bis 200 % für Typ B ²5 % für Typ B
Anmerkungen
¹30 % bis 150 % für Typ A IΔN > 10 mA 30 % bis 210 % für Typ A IΔN = 10 mA 20 % bis 210 % für Typ B
Erdwiderstandsprüfung (RE)
Bereich
200 Ω/2000 Ω
Auflösung
0,1 Ω/1 Ω
Frequenz
128 Hz
Ausgangsspannung
25 V
Drehfeldrichtungsanzeige
Symbol
Drehfeldrichtungsanzeiger ist aktiv.
Allgemeine technische Daten
Größe (L x B x H)
10 x 25 x 12,5 cm
Gewicht (inkl. Batterien)
1,3 kg
Batterieausführung, Batterieanzahl
Typ AA, 6 Batterien
Schutzart gemäß DIN EN 60529
IP 40
Sicherheit
Gemäß EN61010-1 Ausg. 2.0 (2001-02), UL61010, ANSI/ISA –s82.02.01 2000 und CAN/CSA c22.2 Nr. 1010 2. Ausgabe
Überspannungskategorien
CAT III 500 V, CAT IV 300 V
Relevante Normen
EN 61557-1 bis EN 61557-7 2. Ausgabe und EN 61557-10 2. Ausgabe
Fluke 1662 DE FTT KIT Multifunktions Installationstester VDE Prüfgerät mit Trutest Software ADV
Lieferumfang:
Fluke 1662 mit Kalibrierzertifikat
Fluke Trutest Advanced Software
6 AA-Batterien (IEC LR6)
C1600 Hartschalenkoffer
Zero-Adapter
Robuste Netzmessleitung
STD-Standard-Messleitungssatz
C1600 Hartschalenkoffer
Gepolsterter Trage- und Hüftgurt
Kurzanleitung
TP165X Tastkopf mit Auslösetaste und Messleitungen
Messfunktionen
Messfunktion
Spannung und Frequenz
Polaritätsprüfer, erkennt unterbrochene N-Leiter
Isolationswiderstand
Durchgang und Widerstand
Messen Sie Motorwicklungen mit Durchgangsprüfung
Schleifen- und Netzimpedanz
Erdschlussstrom (PEFC/IK)
Voraussichtlicher Kurzschlussstrom (PSC/IK)
Auslösezeit des RCD
Auslösestrom des RCD (Rampentest)
Misst in einer einzigen Prüfung die Auslösezeit und den Auslösestrom für RCD-Typ A und AC
Variabler Prüfstrom für RCDs
Automatische Testsequenz für Fehlerstrom-Schutzeinrichtungen (RCDs)
Drehfeldrichtungsanzeiger
Weitere Funktionen
Ein- und ausschaltbarer automatischer Start für RCD- und Schleifenimpedanzmessung
Selbsttest
Beleuchtete Anzeige
Uhrzeit und Datum (bei Verwendung mit optionaler FlukeView Software)
Wechselspannungsmessung
Bereich
500 V
Auflösung
0,1 V
Genauigkeit 45 bis 66 Hz
0,8 % + 3 Digits
Eingangsimpedanz
360 kΩ
Überlastschutz
660 V effektiv
Durchgangsprüfung (RLO)
Messbereich (Bereichsautomatik)
20 Ω/200 Ω/2.000 Ω
Auflösung
0,01 Ω/0,1 Ω/1 Ω
Leerlaufspannung
>4 V
Isolationswiderstandsmessung (RISO)
Prüfspannungen
100/250/500/1.000 V
Genauigkeit der Prüfspannung (bei Nennprüfstrom)
+ 10 %, -0 %
Prüfspannung
50 V100 V250 V500 V1.000 V
Isolationswiderstands-Messbereich
20 MΩ/50 MΩ20 MΩ/100 MΩ20 MΩ/200 MΩ20 MΩ/200 MΩ/500 MΩ20 MΩ/200 MΩ/1.000 MΩ
Auflösung
0,01 MΩ/0,1 MΩ0,01 MΩ/0,1 MΩ0,01 MΩ/0,1 MΩ0,01 MΩ/0,1 MΩ/1 MΩ0,01 MΩ/0,1 MΩ/1 MΩ
Prüfstrom
1 mA bei 50 kΩ1 mA bei 100 kΩ1 mA bei 250 kΩ1 mA bei 500 kΩ1 mA bei 1 MΩ
Schleifen- und Netzimpedanz (ZI)
Bereich
10 Ω/0,001 Ω/Hochstrom-mΩ-Modus
Auflösung
0,01 Ω/0,1 Ω/1 Ω
Voraussichtlicher Kurzchlussstrom, PSC-Test
Bereich
1.000 A/10 kA (50 kA)
Auflösung
1 A/0,1 kA
Berechnung
Voraussichtlicher Erdschlussstrom (PEFC) oder voraussichtlicher Kurzschlussstrom (PSC) wird mittels Division der gemessenen Netzspannung durch die gemessene Schleifenimpedanz (L-PE) bzw. Netzimpedanz (L-N) ermittelt.
RCD-Prüfung folgender Typen
Typ des RCD
AC¹G²,S³
Modell 1662
A ="4", AC¹, G²,S³
Anmerkungen
¹Reagiert auf Wechselstrom ²Allgemein, keine Verzögerung³Zeitverzögerung="4"Reagiert auf Impulssignal="5"Reagiert auf geglättetes Gleichstromsignal
Auslösegeschwindigkeitstest (ΔT)
Aktuelle Einstellungen¹
10/30/100/300/500/1.000 mA – VAR10/30/100 mA
Multiplikator
x ½, x 1x 5
Messbereich
RCD-Typ G
310 ms50 ms
RCD-Typ S
510 ms160 ms
Anmerkungen
¹1.000-mA--Typ nur Wechselstrom700-mA-Maximum-Typ A im VAR-ModusVAR-Modus für Typ B nicht verfügbar.
RCD-Auslösestrommessung, Rampenverfahren (IΔN)
Strombereich
30 % bis 110 % des Nennstroms des RCD¹
Stufengröße
10 % von IΔN²
Verweilzeit
Typ G
300 ms/Stufe
Typ S
500 ms/Stufe
Messgenauigkeit
±5 %
Spezifizierte Auslösestrombereiche (EN 61008-1)
50 % bis 100 % für Typ AC35 % bis 140 % für Typ A (>10 mA)35 % bis 200 % für Typ A (≤10 mA)50 % bis 200 % für Typ B²5 % für Typ B
Anmerkungen
¹30 % bis 150 % für Typ A IΔN > 10 mA30 % bis 210 % für Typ A IΔN = 10 mA20 % bis 210 % für Typ B
Drehfeldrichtungsanzeige
Symbol
Drehfeldrichtungsanzeiger ist aktiv.
Allgemeine technische Daten
Größe (L x B x H)
10 x 25 x 12,5 cm
Gewicht (inkl. Batterien)
1,3 kg
Batterieausführung, Batterieanzahl
Typ AA, jeweils 6 Batterien
Schutzart gemäß DIN EN 60529
IP 40
Sicherheit
Gemäß EN 61010-1 Ausg. 2.0 (2001-02), UL 61010, ANSI/ISA –s82.02.01 2000 und CAN/CSA c22.2 Nr. 1010 2. Ausgabe
Überspannungskategorie
CAT III/500 V, CAT IV 300 V
Relevante Normen
EN61557-1 bis EN61557-7 2. Ausgabe und EN61557-10 2. Ausgabe
Fluke 1664 FC Multifunktions-Installationstester FLK-1664FC und Beha-Amprobe EV-520
Lieferumfang:
1664 FC mit Kalibrierzertifikat
Beha Amprobe EV-520
6 AA-Batterien (IEC LR6)
C1600 Hartschalenkoffer
Zero-Adapter
Robuste Netzmessleitung
STD-Standard-Messleitungssatz
Gepolsterter Trage- und Hüftgurt
Kurzanleitung
TP165X Tastkopf mit Auslösetaste und Messleitungen
Beha Amprobe EV-520:Erhalten Sie Zugriff auf den Ladeausgang, um Sicherheits- und Funktionsprüfungen durchzuführen, indem Sie das Vorhandensein eines Elektrofahrzeugs simulieren. Die Prüfadapter-Sets der EV-500 Serie wurden entwickelt, um die Funktion und Sicherheit von Ladestationen mit Ladebetriebsart 3 für das AC-Laden zu prüfen. Das Prüfadapter-Set ermöglicht Ihnen Prüfungen mit geeigneten Messgeräten wie einem Installationstester (z. B. Serie ProInstall von Beha-Amprobe).
PE-Vorprüfung: Mit dieser Sicherheitsfunktion wird der Schutzleiter auf ein mögliches Vorhandensein einer gefährlicher Spannungen gegen Erde geprüft.
Status des Proximity-Pilot PP (Kabelsimulation): Zur Simulation unterschiedlicher Strombelastbarkeiten von Ladekabeln, wählbar über den Drehschalter PP-Status.
Status des Control-Pilot CP (Fahrzeugsimulation): Zur Simulation verschiedener Ladestatus, wählbar über den Drehschalter CP-Status.
Simulation CP-Fehler „E“
Simulation PE-Fehler (Erdungsfehler)
Geeignet für Elektrofahrzeug-Ladestationen der Ladebetriebsart 3
EV-Steckvorrichtung für Typ 2 und Typ 1
Messanschlüsse L1, L2, L3, N und PE zum Anschluss eines Prüfgeräts, z. B. einem Installationsmessgerät, zur Durchführung von Sicherheits- und Funktionsprüfungen.
Anschlüsse für den CP-Signalausgang zur Überprüfung der Kommunikation zwischen Adapter (=simuliertes Elektrofahrzeug) und Ladestation
Fluke 1664 FC verleiht Ihnen mehr Kompetenz, da Sie schnell und effektiv überprüfen können, ob elektrische Anlagen lokale Normen und Vorschriften einhalten, Geräte schützen können, die versehentlich mit zu prüfenden Systemen verbunden sind, und ganz einfach Prüfergebnisse per Smartphone teilen können.
Mit Autotest führen Sie die Prüfung von Leitungs- und Schleifenimpedanz, RCD-Auslösestrom und -Auslösezeit sowie Isolationsprüfungen mit einer einzigen Verbindung und durch einen einzigen Tastendruck durch.
Zusatzmodus mit hohem Prüfstrom für die Schleifenimpedanzmessung. Schnellere Ausgabe der Messergebnisse im Vergleich zur Schleifenimpedanzmessung ohne Auslösung der Fehlerstrom-Schutzeinrichtung (RCDs).
Z-max-Speicher für Schleifenprüfungen – leichte Evaluierung des höchsten Messwerts bei der Schleifenprüfung.
Einzigartiger Zero-Adapter für schnelle, stets zuverlässige und genaue Kompensation der Messleitungen und Netzmessleitung.
Schnelle Spannungsmessung (L-N, L-PE und N-PE) über die Netzleitung. Messeingänge müssen nicht gewechselt werden.
Messen Sie RCD-Auslösestrom und -Auslösezeit gleichzeitig (RCD-Typ AC und A).
Zwei Messungen gleichzeitig und Doppelanzeige PEFC oder PSC und Schleifenimpedanz werden gleichzeitig gemessen und parallel angezeigt, wodurch Sie Zeit einsparen.
Wählen Sie über Softkeys die erforderlichen Eingangsbuchsen aus – es ist nicht notwendig, Messleitungen zu wechseln.
Automatischer Start für Schleifen- und RCD-Prüfungen – die Prüfungen beginnen, sobald die Netzspannung stabil ist.
Erkennt erhöhte Spannungen gegen Erde ab 50 V und zeigt potenziell gefährliche Situationen an.
Wird mit den für höchste Sicherheit entwickelten SureGrip™ Messleitungen und Messklemmen geliefert, die dem Benutzer einen komfortablen, zuverlässigen Griff und konsistente Ergebnisse bieten.
Anhand der Position des Drehschalters ist klar zu erkennen, welche Funktion eingestellt ist. Dieser Schalter dient zur Auswahl sämtlicher Funktionen, ohne dass komplizierte mehrstufige Menüs nötig wären.
Dank des großen Displays mit Hintergrundbeleuchtung, eindeutigen Symbolen und besonders großem Betrachtungswinkel können die Messwerte gut und sicher abgelesen werden.
Anzeige der Prüfergebnisse von RCDs anhand von Gut/Schlecht-Indikatoren.
Strom für die Prüfung von Fehlerstrom-Schutzeinrichtungen (RCDs) variabel einstellbar für benutzerdefinierte Einstellungen.
Schleifen- und Leitungswiderstand mit mΩ-Auflösung.
Prüfen von gleichstromsensitiven RCDs (Typ B).
Erweiterter Speicher mit 3 Layern.
Verwendet Durchgangsprüfströme, um Motorwicklungen zu messen.
Übersteht einen Fall aus 1 Meter Höhe.
Kompakt, leicht (weniger als 1,3 kg), mit zusätzlichem gepolsterten Trageriemen, der Ihre Hände frei hält und so die ganztägige Messarbeit erleichtert.
Alle Marken sind Eigentum ihrer jeweiligen Inhaber. Smartphone, Wireless Service und Gebühren sind nicht im Lieferumfang enthalten. Die ersten 5 GB Speicherplatz sind kostenlos. Kompatibel mit iPhone 4s und höher mit iOS 8 oder höher, iPad (in einem iPhone-Frame auf dem iPad) und Galaxy S4, Nexus 5, HTC One mit Android™ 4.4.x oder höher. Apple und das Apple-Logo sind Marken von Apple Inc., die in den USA und weiteren Ländern registriert sind. App Store ist ein Dienstleistungszeichen von Apple Inc. Google Play ist eine Marke von Google Inc.
Wechselspannungsmessung
Bereich
500 V
Auflösung
0,1 V
Genauigkeit 45 bis 66 Hz
0,8 % + 3 Digits
Eingangsimpedanz
360 kΩ
Überlastschutz
660 V effektiv
Durchgangsprüfung (RLO)
Messbereich (Bereichsautomatik)
20 Ω/200 Ω/2.000 Ω
Auflösung
0,01 Ω/0,1 Ω/1 Ω
Leerlaufspannung
>4 V
Isolationswiderstandsmessung (RISO)
Prüfspannungen
50/100/250/500/1.000 V
Genauigkeit der Prüfspannung (bei Nennprüfstrom)
+ 10 %, -0 %
Prüfspannung
50 V 100 V 250 V 500 V 1.000 V
Isolationswiderstands-Messbereich
20 MΩ/50 MΩ 20 MΩ/100 MΩ 20 MΩ/200 MΩ 20 MΩ/200 MΩ/500 MΩ 20 MΩ/200 MΩ/1.000 MΩ
Auflösung
0,01 MΩ/0,1 MΩ 0,01 MΩ/0,1 MΩ 0,01 MΩ/0,1 MΩ 0,01 MΩ/0,1 MΩ/1 MΩ 0,01 MΩ/0,1 MΩ/1 MΩ
Prüfstrom
1 mA bei 50 kΩ 1 mA bei 100 kΩ 1 mA bei 250 kΩ 1 mA bei 500 kΩ 1 mA bei 1 MΩ
Schleifen- und Netzimpedanz (ZI)
Bereich
10 Ω/0,001 Ω/Hochstrom-mΩ-Modus
Auflösung
0,01 Ω/0,1 Ω/1 Ω
Voraussichtlicher Erdschlussstrom/Kurzschlussstrom, PSC-Test
Bereich
1.000 A/10 kA (50 kA)
Auflösung
1 A/0,1 kA
Berechnung
Voraussichtlicher Erdschlussstrom (PEFC) oder voraussichtlicher Kurzschlussstrom (PSC) wird mittels Division der gemessenen Netzspannung durch die gemessene Schleifenimpedanz (L-PE) bzw. Netzimpedanz (L-N) ermittelt.
RCD-Prüfung folgender Typen
Typ des RCD
AC¹ G²,S³
Modell 1664
A, AC, B ="5", S
Anmerkungen
¹Reagiert auf Wechselstrom ²Allgemein, keine Verzögerung ³Zeitverzögerung ="4"Reagiert auf Impulssignal ="5"Reagiert auf geglättetes Gleichstromsignal
Auslösezeitmessung (ΔT)
Aktuelle Einstellungen¹
10/30/100/300/500/1.000 mA – VAR 10/30/100 mA
Multiplikator
x ½, x 1 x 5
Messbereich
RCD-Typ G
310 ms 50 ms
RCD-Typ S
510 ms 160 ms
Anmerkungen
¹1.000-mA--Typ nur Wechselstrom 700-mA-Maximum-Typ A im VAR-Modus VAR-Modus für Typ B nicht verfügbar.
RCD-Auslösestrommessung, Rampenverfahren (IΔN)
Strombereich
30 % bis 110 % des Nennstroms des RCD¹
Stufengröße
10 % von IΔN²
Verweilzeit
Typ G
300 ms/Stufe
Typ S
500 ms/Stufe
Messgenauigkeit
±5 %
Spezifizierte Auslösestrombereiche (EN 61008-1)
50 % bis 100 % für Typ AC 35 % bis 140 % für Typ A (>10 mA) 35 % bis 200 % für Typ A (≤10 mA) 50 % bis 200 % für Typ B ²5 % für Typ B
Anmerkungen
¹30 % bis 150 % für Typ A IΔN > 10 mA 30 % bis 210 % für Typ A IΔN = 10 mA 20 % bis 210 % für Typ B
Erdwiderstandsprüfung (RE)
Bereich
200 Ω/2000 Ω
Auflösung
0,1 Ω/1 Ω
Frequenz
128 Hz
Ausgangsspannung
25 V
Drehfeldrichtungsanzeige
Symbol
Drehfeldrichtungsanzeiger ist aktiv.
Allgemeine technische Daten
Größe (L x B x H)
10 x 25 x 12,5 cm
Gewicht (inkl. Batterien)
1,3 kg
Batterieausführung, Batterieanzahl
Typ AA, 6 Batterien
Schutzart gemäß DIN EN 60529
IP 40
Sicherheit
Gemäß EN61010-1 Ausg. 2.0 (2001-02), UL61010, ANSI/ISA –s82.02.01 2000 und CAN/CSA c22.2 Nr. 1010 2. Ausgabe
Überspannungskategorien
CAT III 500 V, CAT IV 300 V
Relevante Normen
EN 61557-1 bis EN 61557-7 2. Ausgabe und EN 61557-10 2. Ausgabe
Chauvin Arnoux P01102157 Sonde zur Fernbedienung für Installationstester 6131 + 6133
Abbildung zeigt die Sonde mit Gerät, der Lieferumfang enthält nur die Sonde !
Die Sonde zur Fernbedienung Nr. 4 dient dazu, die Tasten TEST und MEM (bei C.A 6133), sowie den + (Ω/MΩ) und den + (Ω/MΩ)-Anschluss des Installationstesters fernbedienen zu können.Der Benutzer kann die Fernbedienung in einer Hand und die Prüfspitze in der anderen Hand halten, und die Messung auslösen.Mit der Alarmfunktion des Installationstesters kann die Messung durch ein akustisches Signal bestätigt werden, ohne dass die Anzeige abgelesen werden muss. Dies ist sowohl bei der Isolations- als auch bei der Durchgangsprüfung möglich.
Fluke 1663 Multifunktions Installationstester
Lieferumfang:
Fluke 1663 mit Kalibrierzertifikat
6 AA-Batterien (IEC LR6)
C1600 Hartschalenkoffer
Zero-Adapter
Robuste Netzmessleitung
STD-Standard-Messleitungssatz
Gepolsterter Trage- und Hüftgurt
Kurzanleitung
TP165X Tastkopf mit Auslösetaste und Messleitungen
Fluke 1663 verleiht Ihnen mehr Kompetenz, da Sie schnell und effektiv überprüfen können, ob elektrische Anlagen lokale Normen und Vorschriften einhalten und Geräte schützen können, die versehentlich mit zu prüfenden Systemen verbunden sind.
Messfunktionen
Durchgang bei den Eingängen L-N, N-PE
Prüfen von gleichstromsensitiven RCD/FIs (Typ B)
Erdungswiderstand
Spannung und Frequenz
Polaritätsprüfer, erkennt unterbrochene N-Leiter
Isolationswiderstand
Durchgang und Widerstand
Messen Sie Motorwicklungen mit Durchgangsprüfung
Schleifen- und Netzimpedanz
Voraussichtlicher Erdschlussstrom (PEFC/IK)
Voraussichtlicher Kurzschlussstrom (PSC/IK)
Auslösezeit des RCD
Auslösestrom des RCD (Rampentest)
Misst in einer einzigen Prüfung die Auslösezeit und den Auslösestrom für RCD-Typ A und AC
Variabler Prüfstrom für RCDs
Automatische Testsequenz für Fehlerstrom-Schutzeinrichtungen (RCDs)
Drehfeldrichtungsanzeiger
Weitere Funktionen
Ein- und ausschaltbarer automatischer Start für RCD- und Schleifenimpedanzmessung
Selbsttest
Beleuchtete Anzeige
Speicherschnittstelle
Z-max-Speicher
Speicher
PC-Schnittstelle (bei Verwendung mit optionaler FlukeView und Fluke DMS Software)
Uhrzeit und Datum (bei Verwendung mit optionaler FlukeView Software)
Wechselspannungsmessung
Bereich
500 V
Auflösung
0,1 V
Genauigkeit 45 bis 66 Hz
0,8 % + 3 Digits
Eingangsimpedanz
360 kΩ
Überlastschutz
660 V effektiv
Durchgangsprüfung (RLO)
Messbereich (Bereichsautomatik)
20 Ω/200 Ω/2.000 Ω
Auflösung
0,01 Ω/0,1 Ω/1 Ω
Leerlaufspannung
>4 V
Isolationswiderstandsmessung (RISO)
Prüfspannungen
50/100/250/500/1.000 V
Genauigkeit der Prüfspannung (bei Nennprüfstrom)
+ 10 %, -0 %
Prüfspannung
50 V100 V250 V500 V1.000 V
Isolationswiderstands-Messbereich
20 MΩ/50 MΩ20 MΩ/100 MΩ20 MΩ/200 MΩ20 MΩ/200 MΩ/500 MΩ20 MΩ/200 MΩ/1.000 MΩ
Auflösung
0,01 MΩ/0,1 MΩ0,01 MΩ/0,1 MΩ0,01 MΩ/0,1 MΩ0,01 MΩ/0,1 MΩ/1 MΩ0,01 MΩ/0,1 MΩ/1 MΩ
Prüfstrom
1 mA bei 50 kΩ1 mA bei 100 kΩ1 mA bei 250 kΩ1 mA bei 500 kΩ1 mA bei 1 MΩ
Schleifen- und Netzimpedanz (ZI)
Bereich
10 Ω/0,001 Ω/Hochstrom-mΩ-Modus
Auflösung
0,01 Ω/0,1 Ω/1 Ω
Voraussichtlicher Kurzschlussstrom, PSC-Test
Bereich
1.000 A/10 kA (50 kA)
Auflösung
1 A/0,1 kA
Berechnung
Voraussichtlicher Erdschlussstrom (PEFC) oder voraussichtlicher Kurzschlussstrom (PSC) wird mittels Division der gemessenen Netzspannung durch die gemessene Schleifenimpedanz (L-PE) bzw. Netzimpedanz (L-N) ermittelt.
RCD-Prüfung folgender Typen
Typ des RCD
AC¹G²,S³
Modell 1663
A ="4", AC¹, G²,S³
Anmerkungen
¹Reagiert auf Wechselstrom ²Allgemein, keine Verzögerung³Zeitverzögerung="4"Reagiert auf Impulssignal="5"Reagiert auf geglättetes Gleichstromsignal
Auslösegeschwindigkeitsprüfung (ΔT)
Aktuelle Einstellungen¹
10/30/100/300/500/1.000 mA – VAR10/30/100 mA
Multiplikator
x ½, x 1x 5
Messbereich
RCD-Typ G
310 ms50 ms
RCD-Typ S
510 ms160 ms
Anmerkungen
¹1.000-mA--Typ nur Wechselstrom700-mA-Maximum-Typ A im VAR-ModusVAR-Modus für Typ B nicht verfügbar.
RCD-Auslösestrommessung, Rampenverfahren (IΔN)
Strombereich
30 % bis 110 % des Nennstroms des RCD¹
Stufengröße
10 % von IΔN²
Verweilzeit
Typ G
300 ms/Stufe
Typ S
500 ms/Stufe
Messgenauigkeit
±5 %
Spezifizierte Auslösestrombereiche (EN 61008-1)
50 % bis 100 % für Typ AC35 % bis 140 % für Typ A (>10 mA)35 % bis 200 % für Typ A (≤10 mA)50 % bis 200 % für Typ B²5 % für Typ B
Anmerkungen
¹30 % bis 150 % für Typ A IΔN > 10 mA30 % bis 210 % für Typ A IΔN = 10 mA20 % bis 210 % für Typ B
Erdwiderstandsprüfung (RE)
Bereich
200 Ω/2000 Ω
Auflösung
0,1 Ω/1 Ω
Frequenz
128 Hz
Ausgangsspannung
25 V
Drehfeldrichtungsanzeige
Symbol
Drehfeldrichtungsanzeiger ist aktiv.
Allgemeine technische Daten
Größe (L x B x H)
10 x 25 x 12,5 cm
Gewicht (inkl. Batterien)
1,3 kg
Batterieausführung, Batterieanzahl
Typ AA, jeweils 6 Batterien
Schutzart gemäß DIN EN 60529
IP 40
Sicherheit
Gemäß EN 61010-1 Ausg. 2.0 (2001-02), UL61010, ANSI/ISA –s82.02.01 2000 und CAN/CSA c22.2 Nr. 1010 2. Ausgabe
Überspannungskategorie
CAT III/500 V, CAT IV 300 V
Relevante Normen
EN 61557-1 bis EN 61557-7 2. Ausgabe und EN 61557-10 2. Ausgabe
Fluke 1664 FC DMS DE Installationstester 4547093
Lieferumfang:
1664 FC mit Kalibrierzertifikat
Trutest Advanced PC
6 AA-Batterien (IEC LR6)
C1600 Hartschalenkoffer
Zero-Adapter
Robuste Netzmessleitung
STD-Standard-Messleitungssatz
Gepolsterter Trage- und Hüftgurt
Kurzanleitung
TP165X Tastkopf mit Auslösetaste und Messleitungen
Fluke 1664 FC verleiht Ihnen mehr Kompetenz, da Sie schnell und effektiv überprüfen können, ob elektrische Anlagen lokale Normen und Vorschriften einhalten, Geräte schützen können, die versehentlich mit zu prüfenden Systemen verbunden sind, und ganz einfach Prüfergebnisse per Smartphone teilen können.
Mit Autotest führen Sie die Prüfung von Leitungs- und Schleifenimpedanz, RCD-Auslösestrom und -Auslösezeit sowie Isolationsprüfungen mit einer einzigen Verbindung und durch einen einzigen Tastendruck durch.
Zusatzmodus mit hohem Prüfstrom für die Schleifenimpedanzmessung. Schnellere Ausgabe der Messergebnisse im Vergleich zur Schleifenimpedanzmessung ohne Auslösung der Fehlerstrom-Schutzeinrichtung (RCDs).
Z-max-Speicher für Schleifenprüfungen – leichte Evaluierung des höchsten Messwerts bei der Schleifenprüfung.
Einzigartiger Zero-Adapter für schnelle, stets zuverlässige und genaue Kompensation der Messleitungen und Netzmessleitung.
Schnelle Spannungsmessung (L-N, L-PE und N-PE) über die Netzleitung. Messeingänge müssen nicht gewechselt werden.
Messen Sie RCD-Auslösestrom und -Auslösezeit gleichzeitig (RCD-Typ AC und A).
Zwei Messungen gleichzeitig und Doppelanzeige PEFC oder PSC und Schleifenimpedanz werden gleichzeitig gemessen und parallel angezeigt, wodurch Sie Zeit einsparen.
Wählen Sie über Softkeys die erforderlichen Eingangsbuchsen aus – es ist nicht notwendig, Messleitungen zu wechseln.
Automatischer Start für Schleifen- und RCD-Prüfungen – die Prüfungen beginnen, sobald die Netzspannung stabil ist.
Erkennt erhöhte Spannungen gegen Erde ab 50 V und zeigt potenziell gefährliche Situationen an.
Wird mit den für höchste Sicherheit entwickelten SureGrip™ Messleitungen und Messklemmen geliefert, die dem Benutzer einen komfortablen, zuverlässigen Griff und konsistente Ergebnisse bieten.
Anhand der Position des Drehschalters ist klar zu erkennen, welche Funktion eingestellt ist. Dieser Schalter dient zur Auswahl sämtlicher Funktionen, ohne dass komplizierte mehrstufige Menüs nötig wären.
Dank des großen Displays mit Hintergrundbeleuchtung, eindeutigen Symbolen und besonders großem Betrachtungswinkel können die Messwerte gut und sicher abgelesen werden.
Anzeige der Prüfergebnisse von RCDs anhand von Gut/Schlecht-Indikatoren.
Strom für die Prüfung von Fehlerstrom-Schutzeinrichtungen (RCDs) variabel einstellbar für benutzerdefinierte Einstellungen.
Schleifen- und Leitungswiderstand mit mΩ-Auflösung.
Prüfen von gleichstromsensitiven RCDs (Typ B).
Erweiterter Speicher mit 3 Layern.
Verwendet Durchgangsprüfströme, um Motorwicklungen zu messen.
Übersteht einen Fall aus 1 Meter Höhe.
Kompakt, leicht (weniger als 1,3 kg), mit zusätzlichem gepolsterten Trageriemen, der Ihre Hände frei hält und so die ganztägige Messarbeit erleichtert.
Alle Marken sind Eigentum ihrer jeweiligen Inhaber. Smartphone, Wireless Service und Gebühren sind nicht im Lieferumfang enthalten. Die ersten 5 GB Speicherplatz sind kostenlos. Kompatibel mit iPhone 4s und höher mit iOS 8 oder höher, iPad (in einem iPhone-Frame auf dem iPad) und Galaxy S4, Nexus 5, HTC One mit Android™ 4.4.x oder höher. Apple und das Apple-Logo sind Marken von Apple Inc., die in den USA und weiteren Ländern registriert sind. App Store ist ein Dienstleistungszeichen von Apple Inc. Google Play ist eine Marke von Google Inc.
Wechselspannungsmessung
Bereich
500 V
Auflösung
0,1 V
Genauigkeit 45 bis 66 Hz
0,8 % + 3 Digits
Eingangsimpedanz
360 kΩ
Überlastschutz
660 V effektiv
Durchgangsprüfung (RLO)
Messbereich (Bereichsautomatik)
20 Ω/200 Ω/2.000 Ω
Auflösung
0,01 Ω/0,1 Ω/1 Ω
Leerlaufspannung
>4 V
Isolationswiderstandsmessung (RISO)
Prüfspannungen
50/100/250/500/1.000 V
Genauigkeit der Prüfspannung (bei Nennprüfstrom)
+ 10 %, -0 %
Prüfspannung
50 V 100 V 250 V 500 V 1.000 V
Isolationswiderstands-Messbereich
20 MΩ/50 MΩ 20 MΩ/100 MΩ 20 MΩ/200 MΩ 20 MΩ/200 MΩ/500 MΩ 20 MΩ/200 MΩ/1.000 MΩ
Auflösung
0,01 MΩ/0,1 MΩ 0,01 MΩ/0,1 MΩ 0,01 MΩ/0,1 MΩ 0,01 MΩ/0,1 MΩ/1 MΩ 0,01 MΩ/0,1 MΩ/1 MΩ
Prüfstrom
1 mA bei 50 kΩ 1 mA bei 100 kΩ 1 mA bei 250 kΩ 1 mA bei 500 kΩ 1 mA bei 1 MΩ
Schleifen- und Netzimpedanz (ZI)
Bereich
10 Ω/0,001 Ω/Hochstrom-mΩ-Modus
Auflösung
0,01 Ω/0,1 Ω/1 Ω
Voraussichtlicher Erdschlussstrom/Kurzschlussstrom, PSC-Test
Bereich
1.000 A/10 kA (50 kA)
Auflösung
1 A/0,1 kA
Berechnung
Voraussichtlicher Erdschlussstrom (PEFC) oder voraussichtlicher Kurzschlussstrom (PSC) wird mittels Division der gemessenen Netzspannung durch die gemessene Schleifenimpedanz (L-PE) bzw. Netzimpedanz (L-N) ermittelt.
RCD-Prüfung folgender Typen
Typ des RCD
AC¹ G²,S³
Modell 1664
A, AC, B ="5", S
Anmerkungen
¹Reagiert auf Wechselstrom ²Allgemein, keine Verzögerung ³Zeitverzögerung ="4"Reagiert auf Impulssignal ="5"Reagiert auf geglättetes Gleichstromsignal
Auslösezeitmessung (ΔT)
Aktuelle Einstellungen¹
10/30/100/300/500/1.000 mA – VAR 10/30/100 mA
Multiplikator
x ½, x 1 x 5
Messbereich
RCD-Typ G
310 ms 50 ms
RCD-Typ S
510 ms 160 ms
Anmerkungen
¹1.000-mA--Typ nur Wechselstrom 700-mA-Maximum-Typ A im VAR-Modus VAR-Modus für Typ B nicht verfügbar.
RCD-Auslösestrommessung, Rampenverfahren (IΔN)
Strombereich
30 % bis 110 % des Nennstroms des RCD¹
Stufengröße
10 % von IΔN²
Verweilzeit
Typ G
300 ms/Stufe
Typ S
500 ms/Stufe
Messgenauigkeit
±5 %
Spezifizierte Auslösestrombereiche (EN 61008-1)
50 % bis 100 % für Typ AC 35 % bis 140 % für Typ A (>10 mA) 35 % bis 200 % für Typ A (≤10 mA) 50 % bis 200 % für Typ B ²5 % für Typ B
Anmerkungen
¹30 % bis 150 % für Typ A IΔN > 10 mA 30 % bis 210 % für Typ A IΔN = 10 mA 20 % bis 210 % für Typ B
Erdwiderstandsprüfung (RE)
Bereich
200 Ω/2000 Ω
Auflösung
0,1 Ω/1 Ω
Frequenz
128 Hz
Ausgangsspannung
25 V
Drehfeldrichtungsanzeige
Symbol
Drehfeldrichtungsanzeiger ist aktiv.
Allgemeine technische Daten
Größe (L x B x H)
10 x 25 x 12,5 cm
Gewicht (inkl. Batterien)
1,3 kg
Batterieausführung, Batterieanzahl
Typ AA, 6 Batterien
Schutzart gemäß DIN EN 60529
IP 40
Sicherheit
Gemäß EN61010-1 Ausg. 2.0 (2001-02), UL61010, ANSI/ISA –s82.02.01 2000 und CAN/CSA c22.2 Nr. 1010 2. Ausgabe
Überspannungskategorien
CAT III 500 V, CAT IV 300 V
Relevante Normen
EN 61557-1 bis EN 61557-7 2. Ausgabe und EN 61557-10 2. Ausgabe
Fluke 1664 FC DE Multifunktions-Installationstester FLK-1664FC
Lieferumfang:
1664 FC mit Kalibrierzertifikat
6 AA-Batterien (IEC LR6)
C1600 Hartschalenkoffer
Zero-Adapter
Robuste Netzmessleitung
STD-Standard-Messleitungssatz
Gepolsterter Trage- und Hüftgurt
Kurzanleitung
TP165X Tastkopf mit Auslösetaste und Messleitungen
Fluke 1664 FC verleiht Ihnen mehr Kompetenz, da Sie schnell und effektiv überprüfen können, ob elektrische Anlagen lokale Normen und Vorschriften einhalten, Geräte schützen können, die versehentlich mit zu prüfenden Systemen verbunden sind, und ganz einfach Prüfergebnisse per Smartphone teilen können.
Mit Autotest führen Sie die Prüfung von Leitungs- und Schleifenimpedanz, RCD-Auslösestrom und -Auslösezeit sowie Isolationsprüfungen mit einer einzigen Verbindung und durch einen einzigen Tastendruck durch.
Zusatzmodus mit hohem Prüfstrom für die Schleifenimpedanzmessung. Schnellere Ausgabe der Messergebnisse im Vergleich zur Schleifenimpedanzmessung ohne Auslösung der Fehlerstrom-Schutzeinrichtung (RCDs).
Z-max-Speicher für Schleifenprüfungen – leichte Evaluierung des höchsten Messwerts bei der Schleifenprüfung.
Einzigartiger Zero-Adapter für schnelle, stets zuverlässige und genaue Kompensation der Messleitungen und Netzmessleitung.
Schnelle Spannungsmessung (L-N, L-PE und N-PE) über die Netzleitung. Messeingänge müssen nicht gewechselt werden.
Messen Sie RCD-Auslösestrom und -Auslösezeit gleichzeitig (RCD-Typ AC und A).
Zwei Messungen gleichzeitig und Doppelanzeige PEFC oder PSC und Schleifenimpedanz werden gleichzeitig gemessen und parallel angezeigt, wodurch Sie Zeit einsparen.
Wählen Sie über Softkeys die erforderlichen Eingangsbuchsen aus – es ist nicht notwendig, Messleitungen zu wechseln.
Automatischer Start für Schleifen- und RCD-Prüfungen – die Prüfungen beginnen, sobald die Netzspannung stabil ist.
Erkennt erhöhte Spannungen gegen Erde ab 50 V und zeigt potenziell gefährliche Situationen an.
Wird mit den für höchste Sicherheit entwickelten SureGrip™ Messleitungen und Messklemmen geliefert, die dem Benutzer einen komfortablen, zuverlässigen Griff und konsistente Ergebnisse bieten.
Anhand der Position des Drehschalters ist klar zu erkennen, welche Funktion eingestellt ist. Dieser Schalter dient zur Auswahl sämtlicher Funktionen, ohne dass komplizierte mehrstufige Menüs nötig wären.
Dank des großen Displays mit Hintergrundbeleuchtung, eindeutigen Symbolen und besonders großem Betrachtungswinkel können die Messwerte gut und sicher abgelesen werden.
Anzeige der Prüfergebnisse von RCDs anhand von Gut/Schlecht-Indikatoren.
Strom für die Prüfung von Fehlerstrom-Schutzeinrichtungen (RCDs) variabel einstellbar für benutzerdefinierte Einstellungen.
Schleifen- und Leitungswiderstand mit mΩ-Auflösung.
Prüfen von gleichstromsensitiven RCDs (Typ B).
Erweiterter Speicher mit 3 Layern.
Verwendet Durchgangsprüfströme, um Motorwicklungen zu messen.
Übersteht einen Fall aus 1 Meter Höhe.
Kompakt, leicht (weniger als 1,3 kg), mit zusätzlichem gepolsterten Trageriemen, der Ihre Hände frei hält und so die ganztägige Messarbeit erleichtert.
Alle Marken sind Eigentum ihrer jeweiligen Inhaber. Smartphone, Wireless Service und Gebühren sind nicht im Lieferumfang enthalten. Die ersten 5 GB Speicherplatz sind kostenlos. Kompatibel mit iPhone 4s und höher mit iOS 8 oder höher, iPad (in einem iPhone-Frame auf dem iPad) und Galaxy S4, Nexus 5, HTC One mit Android™ 4.4.x oder höher. Apple und das Apple-Logo sind Marken von Apple Inc., die in den USA und weiteren Ländern registriert sind. App Store ist ein Dienstleistungszeichen von Apple Inc. Google Play ist eine Marke von Google Inc.
Wechselspannungsmessung
Bereich
500 V
Auflösung
0,1 V
Genauigkeit 45 bis 66 Hz
0,8 % + 3 Digits
Eingangsimpedanz
360 kΩ
Überlastschutz
660 V effektiv
Durchgangsprüfung (RLO)
Messbereich (Bereichsautomatik)
20 Ω/200 Ω/2.000 Ω
Auflösung
0,01 Ω/0,1 Ω/1 Ω
Leerlaufspannung
>4 V
Isolationswiderstandsmessung (RISO)
Prüfspannungen
50/100/250/500/1.000 V
Genauigkeit der Prüfspannung (bei Nennprüfstrom)
+ 10 %, -0 %
Prüfspannung
50 V 100 V 250 V 500 V 1.000 V
Isolationswiderstands-Messbereich
20 MΩ/50 MΩ 20 MΩ/100 MΩ 20 MΩ/200 MΩ 20 MΩ/200 MΩ/500 MΩ 20 MΩ/200 MΩ/1.000 MΩ
Auflösung
0,01 MΩ/0,1 MΩ 0,01 MΩ/0,1 MΩ 0,01 MΩ/0,1 MΩ 0,01 MΩ/0,1 MΩ/1 MΩ 0,01 MΩ/0,1 MΩ/1 MΩ
Prüfstrom
1 mA bei 50 kΩ 1 mA bei 100 kΩ 1 mA bei 250 kΩ 1 mA bei 500 kΩ 1 mA bei 1 MΩ
Schleifen- und Netzimpedanz (ZI)
Bereich
10 Ω/0,001 Ω/Hochstrom-mΩ-Modus
Auflösung
0,01 Ω/0,1 Ω/1 Ω
Voraussichtlicher Erdschlussstrom/Kurzschlussstrom, PSC-Test
Bereich
1.000 A/10 kA (50 kA)
Auflösung
1 A/0,1 kA
Berechnung
Voraussichtlicher Erdschlussstrom (PEFC) oder voraussichtlicher Kurzschlussstrom (PSC) wird mittels Division der gemessenen Netzspannung durch die gemessene Schleifenimpedanz (L-PE) bzw. Netzimpedanz (L-N) ermittelt.
RCD-Prüfung folgender Typen
Typ des RCD
AC¹ G²,S³
Modell 1664
A, AC, B ="5", S
Anmerkungen
¹Reagiert auf Wechselstrom ²Allgemein, keine Verzögerung ³Zeitverzögerung ="4"Reagiert auf Impulssignal ="5"Reagiert auf geglättetes Gleichstromsignal
Auslösezeitmessung (ΔT)
Aktuelle Einstellungen¹
10/30/100/300/500/1.000 mA – VAR 10/30/100 mA
Multiplikator
x ½, x 1 x 5
Messbereich
RCD-Typ G
310 ms 50 ms
RCD-Typ S
510 ms 160 ms
Anmerkungen
¹1.000-mA--Typ nur Wechselstrom 700-mA-Maximum-Typ A im VAR-Modus VAR-Modus für Typ B nicht verfügbar.
RCD-Auslösestrommessung, Rampenverfahren (IΔN)
Strombereich
30 % bis 110 % des Nennstroms des RCD¹
Stufengröße
10 % von IΔN²
Verweilzeit
Typ G
300 ms/Stufe
Typ S
500 ms/Stufe
Messgenauigkeit
±5 %
Spezifizierte Auslösestrombereiche (EN 61008-1)
50 % bis 100 % für Typ AC 35 % bis 140 % für Typ A (>10 mA) 35 % bis 200 % für Typ A (≤10 mA) 50 % bis 200 % für Typ B ²5 % für Typ B
Anmerkungen
¹30 % bis 150 % für Typ A IΔN > 10 mA 30 % bis 210 % für Typ A IΔN = 10 mA 20 % bis 210 % für Typ B
Erdwiderstandsprüfung (RE)
Bereich
200 Ω/2000 Ω
Auflösung
0,1 Ω/1 Ω
Frequenz
128 Hz
Ausgangsspannung
25 V
Drehfeldrichtungsanzeige
Symbol
Drehfeldrichtungsanzeiger ist aktiv.
Allgemeine technische Daten
Größe (L x B x H)
10 x 25 x 12,5 cm
Gewicht (inkl. Batterien)
1,3 kg
Batterieausführung, Batterieanzahl
Typ AA, 6 Batterien
Schutzart gemäß DIN EN 60529
IP 40
Sicherheit
Gemäß EN61010-1 Ausg. 2.0 (2001-02), UL61010, ANSI/ISA –s82.02.01 2000 und CAN/CSA c22.2 Nr. 1010 2. Ausgabe
Überspannungskategorien
CAT III 500 V, CAT IV 300 V
Relevante Normen
EN 61557-1 bis EN 61557-7 2. Ausgabe und EN 61557-10 2. Ausgabe
Fluke 1664 FC DMS DE Installationstester 4547093
Lieferumfang:
1664 FC mit Kalibrierzertifikat
Trutest Advanced PC
6 AA-Batterien (IEC LR6)
C1600 Hartschalenkoffer
Zero-Adapter
Robuste Netzmessleitung
STD-Standard-Messleitungssatz
Gepolsterter Trage- und Hüftgurt
Kurzanleitung
TP165X Tastkopf mit Auslösetaste und Messleitungen
Fluke 1664 FC verleiht Ihnen mehr Kompetenz, da Sie schnell und effektiv überprüfen können, ob elektrische Anlagen lokale Normen und Vorschriften einhalten, Geräte schützen können, die versehentlich mit zu prüfenden Systemen verbunden sind, und ganz einfach Prüfergebnisse per Smartphone teilen können.
Mit Autotest führen Sie die Prüfung von Leitungs- und Schleifenimpedanz, RCD-Auslösestrom und -Auslösezeit sowie Isolationsprüfungen mit einer einzigen Verbindung und durch einen einzigen Tastendruck durch.
Zusatzmodus mit hohem Prüfstrom für die Schleifenimpedanzmessung. Schnellere Ausgabe der Messergebnisse im Vergleich zur Schleifenimpedanzmessung ohne Auslösung der Fehlerstrom-Schutzeinrichtung (RCDs).
Z-max-Speicher für Schleifenprüfungen – leichte Evaluierung des höchsten Messwerts bei der Schleifenprüfung.
Einzigartiger Zero-Adapter für schnelle, stets zuverlässige und genaue Kompensation der Messleitungen und Netzmessleitung.
Schnelle Spannungsmessung (L-N, L-PE und N-PE) über die Netzleitung. Messeingänge müssen nicht gewechselt werden.
Messen Sie RCD-Auslösestrom und -Auslösezeit gleichzeitig (RCD-Typ AC und A).
Zwei Messungen gleichzeitig und Doppelanzeige PEFC oder PSC und Schleifenimpedanz werden gleichzeitig gemessen und parallel angezeigt, wodurch Sie Zeit einsparen.
Wählen Sie über Softkeys die erforderlichen Eingangsbuchsen aus – es ist nicht notwendig, Messleitungen zu wechseln.
Automatischer Start für Schleifen- und RCD-Prüfungen – die Prüfungen beginnen, sobald die Netzspannung stabil ist.
Erkennt erhöhte Spannungen gegen Erde ab 50 V und zeigt potenziell gefährliche Situationen an.
Wird mit den für höchste Sicherheit entwickelten SureGrip™ Messleitungen und Messklemmen geliefert, die dem Benutzer einen komfortablen, zuverlässigen Griff und konsistente Ergebnisse bieten.
Anhand der Position des Drehschalters ist klar zu erkennen, welche Funktion eingestellt ist. Dieser Schalter dient zur Auswahl sämtlicher Funktionen, ohne dass komplizierte mehrstufige Menüs nötig wären.
Dank des großen Displays mit Hintergrundbeleuchtung, eindeutigen Symbolen und besonders großem Betrachtungswinkel können die Messwerte gut und sicher abgelesen werden.
Anzeige der Prüfergebnisse von RCDs anhand von Gut/Schlecht-Indikatoren.
Strom für die Prüfung von Fehlerstrom-Schutzeinrichtungen (RCDs) variabel einstellbar für benutzerdefinierte Einstellungen.
Schleifen- und Leitungswiderstand mit mΩ-Auflösung.
Prüfen von gleichstromsensitiven RCDs (Typ B).
Erweiterter Speicher mit 3 Layern.
Verwendet Durchgangsprüfströme, um Motorwicklungen zu messen.
Übersteht einen Fall aus 1 Meter Höhe.
Kompakt, leicht (weniger als 1,3 kg), mit zusätzlichem gepolsterten Trageriemen, der Ihre Hände frei hält und so die ganztägige Messarbeit erleichtert.
Alle Marken sind Eigentum ihrer jeweiligen Inhaber. Smartphone, Wireless Service und Gebühren sind nicht im Lieferumfang enthalten. Die ersten 5 GB Speicherplatz sind kostenlos. Kompatibel mit iPhone 4s und höher mit iOS 8 oder höher, iPad (in einem iPhone-Frame auf dem iPad) und Galaxy S4, Nexus 5, HTC One mit Android™ 4.4.x oder höher. Apple und das Apple-Logo sind Marken von Apple Inc., die in den USA und weiteren Ländern registriert sind. App Store ist ein Dienstleistungszeichen von Apple Inc. Google Play ist eine Marke von Google Inc.
Wechselspannungsmessung
Bereich
500 V
Auflösung
0,1 V
Genauigkeit 45 bis 66 Hz
0,8 % + 3 Digits
Eingangsimpedanz
360 kΩ
Überlastschutz
660 V effektiv
Durchgangsprüfung (RLO)
Messbereich (Bereichsautomatik)
20 Ω/200 Ω/2.000 Ω
Auflösung
0,01 Ω/0,1 Ω/1 Ω
Leerlaufspannung
>4 V
Isolationswiderstandsmessung (RISO)
Prüfspannungen
50/100/250/500/1.000 V
Genauigkeit der Prüfspannung (bei Nennprüfstrom)
+ 10 %, -0 %
Prüfspannung
50 V 100 V 250 V 500 V 1.000 V
Isolationswiderstands-Messbereich
20 MΩ/50 MΩ 20 MΩ/100 MΩ 20 MΩ/200 MΩ 20 MΩ/200 MΩ/500 MΩ 20 MΩ/200 MΩ/1.000 MΩ
Auflösung
0,01 MΩ/0,1 MΩ 0,01 MΩ/0,1 MΩ 0,01 MΩ/0,1 MΩ 0,01 MΩ/0,1 MΩ/1 MΩ 0,01 MΩ/0,1 MΩ/1 MΩ
Prüfstrom
1 mA bei 50 kΩ 1 mA bei 100 kΩ 1 mA bei 250 kΩ 1 mA bei 500 kΩ 1 mA bei 1 MΩ
Schleifen- und Netzimpedanz (ZI)
Bereich
10 Ω/0,001 Ω/Hochstrom-mΩ-Modus
Auflösung
0,01 Ω/0,1 Ω/1 Ω
Voraussichtlicher Erdschlussstrom/Kurzschlussstrom, PSC-Test
Bereich
1.000 A/10 kA (50 kA)
Auflösung
1 A/0,1 kA
Berechnung
Voraussichtlicher Erdschlussstrom (PEFC) oder voraussichtlicher Kurzschlussstrom (PSC) wird mittels Division der gemessenen Netzspannung durch die gemessene Schleifenimpedanz (L-PE) bzw. Netzimpedanz (L-N) ermittelt.
RCD-Prüfung folgender Typen
Typ des RCD
AC¹ G²,S³
Modell 1664
A, AC, B ="5", S
Anmerkungen
¹Reagiert auf Wechselstrom ²Allgemein, keine Verzögerung ³Zeitverzögerung ="4"Reagiert auf Impulssignal ="5"Reagiert auf geglättetes Gleichstromsignal
Auslösezeitmessung (ΔT)
Aktuelle Einstellungen¹
10/30/100/300/500/1.000 mA – VAR 10/30/100 mA
Multiplikator
x ½, x 1 x 5
Messbereich
RCD-Typ G
310 ms 50 ms
RCD-Typ S
510 ms 160 ms
Anmerkungen
¹1.000-mA--Typ nur Wechselstrom 700-mA-Maximum-Typ A im VAR-Modus VAR-Modus für Typ B nicht verfügbar.
RCD-Auslösestrommessung, Rampenverfahren (IΔN)
Strombereich
30 % bis 110 % des Nennstroms des RCD¹
Stufengröße
10 % von IΔN²
Verweilzeit
Typ G
300 ms/Stufe
Typ S
500 ms/Stufe
Messgenauigkeit
±5 %
Spezifizierte Auslösestrombereiche (EN 61008-1)
50 % bis 100 % für Typ AC 35 % bis 140 % für Typ A (>10 mA) 35 % bis 200 % für Typ A (≤10 mA) 50 % bis 200 % für Typ B ²5 % für Typ B
Anmerkungen
¹30 % bis 150 % für Typ A IΔN > 10 mA 30 % bis 210 % für Typ A IΔN = 10 mA 20 % bis 210 % für Typ B
Erdwiderstandsprüfung (RE)
Bereich
200 Ω/2000 Ω
Auflösung
0,1 Ω/1 Ω
Frequenz
128 Hz
Ausgangsspannung
25 V
Drehfeldrichtungsanzeige
Symbol
Drehfeldrichtungsanzeiger ist aktiv.
Allgemeine technische Daten
Größe (L x B x H)
10 x 25 x 12,5 cm
Gewicht (inkl. Batterien)
1,3 kg
Batterieausführung, Batterieanzahl
Typ AA, 6 Batterien
Schutzart gemäß DIN EN 60529
IP 40
Sicherheit
Gemäß EN61010-1 Ausg. 2.0 (2001-02), UL61010, ANSI/ISA –s82.02.01 2000 und CAN/CSA c22.2 Nr. 1010 2. Ausgabe
Überspannungskategorien
CAT III 500 V, CAT IV 300 V
Relevante Normen
EN 61557-1 bis EN 61557-7 2. Ausgabe und EN 61557-10 2. Ausgabe
Fluke 1664 FC Multifunktions-Installationstester FLK-1664FC und Megger EVCA210
Lieferumfang:
1664 FC mit Kalibrierzertifikat
Megger EVCA210
6 AA-Batterien (IEC LR6)
C1600 Hartschalenkoffer
Zero-Adapter
Robuste Netzmessleitung
STD-Standard-Messleitungssatz
Gepolsterter Trage- und Hüftgurt
Kurzanleitung
TP165X Tastkopf mit Auslösetaste und Messleitungen
Beha Amprobe EV-520:Erhalten Sie Zugriff auf den Ladeausgang, um Sicherheits- und Funktionsprüfungen durchzuführen, indem Sie das Vorhandensein eines Elektrofahrzeugs simulieren. Die Prüfadapter-Sets der EV-500 Serie wurden entwickelt, um die Funktion und Sicherheit von Ladestationen mit Ladebetriebsart 3 für das AC-Laden zu prüfen. Das Prüfadapter-Set ermöglicht Ihnen Prüfungen mit geeigneten Messgeräten wie einem Installationstester (z. B. Serie ProInstall von Beha-Amprobe).
PE-Vorprüfung: Mit dieser Sicherheitsfunktion wird der Schutzleiter auf ein mögliches Vorhandensein einer gefährlicher Spannungen gegen Erde geprüft.
Status des Proximity-Pilot PP (Kabelsimulation): Zur Simulation unterschiedlicher Strombelastbarkeiten von Ladekabeln, wählbar über den Drehschalter PP-Status.
Status des Control-Pilot CP (Fahrzeugsimulation): Zur Simulation verschiedener Ladestatus, wählbar über den Drehschalter CP-Status.
Simulation CP-Fehler „E“
Simulation PE-Fehler (Erdungsfehler)
Geeignet für Elektrofahrzeug-Ladestationen der Ladebetriebsart 3
EV-Steckvorrichtung für Typ 2 und Typ 1
Messanschlüsse L1, L2, L3, N und PE zum Anschluss eines Prüfgeräts, z. B. einem Installationsmessgerät, zur Durchführung von Sicherheits- und Funktionsprüfungen.
Anschlüsse für den CP-Signalausgang zur Überprüfung der Kommunikation zwischen Adapter (=simuliertes Elektrofahrzeug) und Ladestation
Fluke 1664 FC verleiht Ihnen mehr Kompetenz, da Sie schnell und effektiv überprüfen können, ob elektrische Anlagen lokale Normen und Vorschriften einhalten, Geräte schützen können, die versehentlich mit zu prüfenden Systemen verbunden sind, und ganz einfach Prüfergebnisse per Smartphone teilen können.
Mit Autotest führen Sie die Prüfung von Leitungs- und Schleifenimpedanz, RCD-Auslösestrom und -Auslösezeit sowie Isolationsprüfungen mit einer einzigen Verbindung und durch einen einzigen Tastendruck durch.
Zusatzmodus mit hohem Prüfstrom für die Schleifenimpedanzmessung. Schnellere Ausgabe der Messergebnisse im Vergleich zur Schleifenimpedanzmessung ohne Auslösung der Fehlerstrom-Schutzeinrichtung (RCDs).
Z-max-Speicher für Schleifenprüfungen – leichte Evaluierung des höchsten Messwerts bei der Schleifenprüfung.
Einzigartiger Zero-Adapter für schnelle, stets zuverlässige und genaue Kompensation der Messleitungen und Netzmessleitung.
Schnelle Spannungsmessung (L-N, L-PE und N-PE) über die Netzleitung. Messeingänge müssen nicht gewechselt werden.
Messen Sie RCD-Auslösestrom und -Auslösezeit gleichzeitig (RCD-Typ AC und A).
Zwei Messungen gleichzeitig und Doppelanzeige PEFC oder PSC und Schleifenimpedanz werden gleichzeitig gemessen und parallel angezeigt, wodurch Sie Zeit einsparen.
Wählen Sie über Softkeys die erforderlichen Eingangsbuchsen aus – es ist nicht notwendig, Messleitungen zu wechseln.
Automatischer Start für Schleifen- und RCD-Prüfungen – die Prüfungen beginnen, sobald die Netzspannung stabil ist.
Erkennt erhöhte Spannungen gegen Erde ab 50 V und zeigt potenziell gefährliche Situationen an.
Wird mit den für höchste Sicherheit entwickelten SureGrip™ Messleitungen und Messklemmen geliefert, die dem Benutzer einen komfortablen, zuverlässigen Griff und konsistente Ergebnisse bieten.
Anhand der Position des Drehschalters ist klar zu erkennen, welche Funktion eingestellt ist. Dieser Schalter dient zur Auswahl sämtlicher Funktionen, ohne dass komplizierte mehrstufige Menüs nötig wären.
Dank des großen Displays mit Hintergrundbeleuchtung, eindeutigen Symbolen und besonders großem Betrachtungswinkel können die Messwerte gut und sicher abgelesen werden.
Anzeige der Prüfergebnisse von RCDs anhand von Gut/Schlecht-Indikatoren.
Strom für die Prüfung von Fehlerstrom-Schutzeinrichtungen (RCDs) variabel einstellbar für benutzerdefinierte Einstellungen.
Schleifen- und Leitungswiderstand mit mΩ-Auflösung.
Prüfen von gleichstromsensitiven RCDs (Typ B).
Erweiterter Speicher mit 3 Layern.
Verwendet Durchgangsprüfströme, um Motorwicklungen zu messen.
Übersteht einen Fall aus 1 Meter Höhe.
Kompakt, leicht (weniger als 1,3 kg), mit zusätzlichem gepolsterten Trageriemen, der Ihre Hände frei hält und so die ganztägige Messarbeit erleichtert.
Alle Marken sind Eigentum ihrer jeweiligen Inhaber. Smartphone, Wireless Service und Gebühren sind nicht im Lieferumfang enthalten. Die ersten 5 GB Speicherplatz sind kostenlos. Kompatibel mit iPhone 4s und höher mit iOS 8 oder höher, iPad (in einem iPhone-Frame auf dem iPad) und Galaxy S4, Nexus 5, HTC One mit Android™ 4.4.x oder höher. Apple und das Apple-Logo sind Marken von Apple Inc., die in den USA und weiteren Ländern registriert sind. App Store ist ein Dienstleistungszeichen von Apple Inc. Google Play ist eine Marke von Google Inc.
Wechselspannungsmessung
Bereich
500 V
Auflösung
0,1 V
Genauigkeit 45 bis 66 Hz
0,8 % + 3 Digits
Eingangsimpedanz
360 kΩ
Überlastschutz
660 V effektiv
Durchgangsprüfung (RLO)
Messbereich (Bereichsautomatik)
20 Ω/200 Ω/2.000 Ω
Auflösung
0,01 Ω/0,1 Ω/1 Ω
Leerlaufspannung
>4 V
Isolationswiderstandsmessung (RISO)
Prüfspannungen
50/100/250/500/1.000 V
Genauigkeit der Prüfspannung (bei Nennprüfstrom)
+ 10 %, -0 %
Prüfspannung
50 V 100 V 250 V 500 V 1.000 V
Isolationswiderstands-Messbereich
20 MΩ/50 MΩ 20 MΩ/100 MΩ 20 MΩ/200 MΩ 20 MΩ/200 MΩ/500 MΩ 20 MΩ/200 MΩ/1.000 MΩ
Auflösung
0,01 MΩ/0,1 MΩ 0,01 MΩ/0,1 MΩ 0,01 MΩ/0,1 MΩ 0,01 MΩ/0,1 MΩ/1 MΩ 0,01 MΩ/0,1 MΩ/1 MΩ
Prüfstrom
1 mA bei 50 kΩ 1 mA bei 100 kΩ 1 mA bei 250 kΩ 1 mA bei 500 kΩ 1 mA bei 1 MΩ
Schleifen- und Netzimpedanz (ZI)
Bereich
10 Ω/0,001 Ω/Hochstrom-mΩ-Modus
Auflösung
0,01 Ω/0,1 Ω/1 Ω
Voraussichtlicher Erdschlussstrom/Kurzschlussstrom, PSC-Test
Bereich
1.000 A/10 kA (50 kA)
Auflösung
1 A/0,1 kA
Berechnung
Voraussichtlicher Erdschlussstrom (PEFC) oder voraussichtlicher Kurzschlussstrom (PSC) wird mittels Division der gemessenen Netzspannung durch die gemessene Schleifenimpedanz (L-PE) bzw. Netzimpedanz (L-N) ermittelt.
RCD-Prüfung folgender Typen
Typ des RCD
AC¹ G²,S³
Modell 1664
A, AC, B ="5", S
Anmerkungen
¹Reagiert auf Wechselstrom ²Allgemein, keine Verzögerung ³Zeitverzögerung ="4"Reagiert auf Impulssignal ="5"Reagiert auf geglättetes Gleichstromsignal
Auslösezeitmessung (ΔT)
Aktuelle Einstellungen¹
10/30/100/300/500/1.000 mA – VAR 10/30/100 mA
Multiplikator
x ½, x 1 x 5
Messbereich
RCD-Typ G
310 ms 50 ms
RCD-Typ S
510 ms 160 ms
Anmerkungen
¹1.000-mA--Typ nur Wechselstrom 700-mA-Maximum-Typ A im VAR-Modus VAR-Modus für Typ B nicht verfügbar.
RCD-Auslösestrommessung, Rampenverfahren (IΔN)
Strombereich
30 % bis 110 % des Nennstroms des RCD¹
Stufengröße
10 % von IΔN²
Verweilzeit
Typ G
300 ms/Stufe
Typ S
500 ms/Stufe
Messgenauigkeit
±5 %
Spezifizierte Auslösestrombereiche (EN 61008-1)
50 % bis 100 % für Typ AC 35 % bis 140 % für Typ A (>10 mA) 35 % bis 200 % für Typ A (≤10 mA) 50 % bis 200 % für Typ B ²5 % für Typ B
Anmerkungen
¹30 % bis 150 % für Typ A IΔN > 10 mA 30 % bis 210 % für Typ A IΔN = 10 mA 20 % bis 210 % für Typ B
Erdwiderstandsprüfung (RE)
Bereich
200 Ω/2000 Ω
Auflösung
0,1 Ω/1 Ω
Frequenz
128 Hz
Ausgangsspannung
25 V
Drehfeldrichtungsanzeige
Symbol
Drehfeldrichtungsanzeiger ist aktiv.
Allgemeine technische Daten
Größe (L x B x H)
10 x 25 x 12,5 cm
Gewicht (inkl. Batterien)
1,3 kg
Batterieausführung, Batterieanzahl
Typ AA, 6 Batterien
Schutzart gemäß DIN EN 60529
IP 40
Sicherheit
Gemäß EN61010-1 Ausg. 2.0 (2001-02), UL61010, ANSI/ISA –s82.02.01 2000 und CAN/CSA c22.2 Nr. 1010 2. Ausgabe
Überspannungskategorien
CAT III 500 V, CAT IV 300 V
Relevante Normen
EN 61557-1 bis EN 61557-7 2. Ausgabe und EN 61557-10 2. Ausgabe
Fluke 1664 FC DMS DE Installationstester 4547093
Lieferumfang:
1664 FC mit Kalibrierzertifikat
Trutest Advanced PC
6 AA-Batterien (IEC LR6)
C1600 Hartschalenkoffer
Zero-Adapter
Robuste Netzmessleitung
STD-Standard-Messleitungssatz
Gepolsterter Trage- und Hüftgurt
Kurzanleitung
TP165X Tastkopf mit Auslösetaste und Messleitungen
Fluke 1664 FC verleiht Ihnen mehr Kompetenz, da Sie schnell und effektiv überprüfen können, ob elektrische Anlagen lokale Normen und Vorschriften einhalten, Geräte schützen können, die versehentlich mit zu prüfenden Systemen verbunden sind, und ganz einfach Prüfergebnisse per Smartphone teilen können.
Mit Autotest führen Sie die Prüfung von Leitungs- und Schleifenimpedanz, RCD-Auslösestrom und -Auslösezeit sowie Isolationsprüfungen mit einer einzigen Verbindung und durch einen einzigen Tastendruck durch.
Zusatzmodus mit hohem Prüfstrom für die Schleifenimpedanzmessung. Schnellere Ausgabe der Messergebnisse im Vergleich zur Schleifenimpedanzmessung ohne Auslösung der Fehlerstrom-Schutzeinrichtung (RCDs).
Z-max-Speicher für Schleifenprüfungen – leichte Evaluierung des höchsten Messwerts bei der Schleifenprüfung.
Einzigartiger Zero-Adapter für schnelle, stets zuverlässige und genaue Kompensation der Messleitungen und Netzmessleitung.
Schnelle Spannungsmessung (L-N, L-PE und N-PE) über die Netzleitung. Messeingänge müssen nicht gewechselt werden.
Messen Sie RCD-Auslösestrom und -Auslösezeit gleichzeitig (RCD-Typ AC und A).
Zwei Messungen gleichzeitig und Doppelanzeige PEFC oder PSC und Schleifenimpedanz werden gleichzeitig gemessen und parallel angezeigt, wodurch Sie Zeit einsparen.
Wählen Sie über Softkeys die erforderlichen Eingangsbuchsen aus – es ist nicht notwendig, Messleitungen zu wechseln.
Automatischer Start für Schleifen- und RCD-Prüfungen – die Prüfungen beginnen, sobald die Netzspannung stabil ist.
Erkennt erhöhte Spannungen gegen Erde ab 50 V und zeigt potenziell gefährliche Situationen an.
Wird mit den für höchste Sicherheit entwickelten SureGrip™ Messleitungen und Messklemmen geliefert, die dem Benutzer einen komfortablen, zuverlässigen Griff und konsistente Ergebnisse bieten.
Anhand der Position des Drehschalters ist klar zu erkennen, welche Funktion eingestellt ist. Dieser Schalter dient zur Auswahl sämtlicher Funktionen, ohne dass komplizierte mehrstufige Menüs nötig wären.
Dank des großen Displays mit Hintergrundbeleuchtung, eindeutigen Symbolen und besonders großem Betrachtungswinkel können die Messwerte gut und sicher abgelesen werden.
Anzeige der Prüfergebnisse von RCDs anhand von Gut/Schlecht-Indikatoren.
Strom für die Prüfung von Fehlerstrom-Schutzeinrichtungen (RCDs) variabel einstellbar für benutzerdefinierte Einstellungen.
Schleifen- und Leitungswiderstand mit mΩ-Auflösung.
Prüfen von gleichstromsensitiven RCDs (Typ B).
Erweiterter Speicher mit 3 Layern.
Verwendet Durchgangsprüfströme, um Motorwicklungen zu messen.
Übersteht einen Fall aus 1 Meter Höhe.
Kompakt, leicht (weniger als 1,3 kg), mit zusätzlichem gepolsterten Trageriemen, der Ihre Hände frei hält und so die ganztägige Messarbeit erleichtert.
Alle Marken sind Eigentum ihrer jeweiligen Inhaber. Smartphone, Wireless Service und Gebühren sind nicht im Lieferumfang enthalten. Die ersten 5 GB Speicherplatz sind kostenlos. Kompatibel mit iPhone 4s und höher mit iOS 8 oder höher, iPad (in einem iPhone-Frame auf dem iPad) und Galaxy S4, Nexus 5, HTC One mit Android™ 4.4.x oder höher. Apple und das Apple-Logo sind Marken von Apple Inc., die in den USA und weiteren Ländern registriert sind. App Store ist ein Dienstleistungszeichen von Apple Inc. Google Play ist eine Marke von Google Inc.
Wechselspannungsmessung
Bereich
500 V
Auflösung
0,1 V
Genauigkeit 45 bis 66 Hz
0,8 % + 3 Digits
Eingangsimpedanz
360 kΩ
Überlastschutz
660 V effektiv
Durchgangsprüfung (RLO)
Messbereich (Bereichsautomatik)
20 Ω/200 Ω/2.000 Ω
Auflösung
0,01 Ω/0,1 Ω/1 Ω
Leerlaufspannung
>4 V
Isolationswiderstandsmessung (RISO)
Prüfspannungen
50/100/250/500/1.000 V
Genauigkeit der Prüfspannung (bei Nennprüfstrom)
+ 10 %, -0 %
Prüfspannung
50 V 100 V 250 V 500 V 1.000 V
Isolationswiderstands-Messbereich
20 MΩ/50 MΩ 20 MΩ/100 MΩ 20 MΩ/200 MΩ 20 MΩ/200 MΩ/500 MΩ 20 MΩ/200 MΩ/1.000 MΩ
Auflösung
0,01 MΩ/0,1 MΩ 0,01 MΩ/0,1 MΩ 0,01 MΩ/0,1 MΩ 0,01 MΩ/0,1 MΩ/1 MΩ 0,01 MΩ/0,1 MΩ/1 MΩ
Prüfstrom
1 mA bei 50 kΩ 1 mA bei 100 kΩ 1 mA bei 250 kΩ 1 mA bei 500 kΩ 1 mA bei 1 MΩ
Schleifen- und Netzimpedanz (ZI)
Bereich
10 Ω/0,001 Ω/Hochstrom-mΩ-Modus
Auflösung
0,01 Ω/0,1 Ω/1 Ω
Voraussichtlicher Erdschlussstrom/Kurzschlussstrom, PSC-Test
Bereich
1.000 A/10 kA (50 kA)
Auflösung
1 A/0,1 kA
Berechnung
Voraussichtlicher Erdschlussstrom (PEFC) oder voraussichtlicher Kurzschlussstrom (PSC) wird mittels Division der gemessenen Netzspannung durch die gemessene Schleifenimpedanz (L-PE) bzw. Netzimpedanz (L-N) ermittelt.
RCD-Prüfung folgender Typen
Typ des RCD
AC¹ G²,S³
Modell 1664
A, AC, B ="5", S
Anmerkungen
¹Reagiert auf Wechselstrom ²Allgemein, keine Verzögerung ³Zeitverzögerung ="4"Reagiert auf Impulssignal ="5"Reagiert auf geglättetes Gleichstromsignal
Auslösezeitmessung (ΔT)
Aktuelle Einstellungen¹
10/30/100/300/500/1.000 mA – VAR 10/30/100 mA
Multiplikator
x ½, x 1 x 5
Messbereich
RCD-Typ G
310 ms 50 ms
RCD-Typ S
510 ms 160 ms
Anmerkungen
¹1.000-mA--Typ nur Wechselstrom 700-mA-Maximum-Typ A im VAR-Modus VAR-Modus für Typ B nicht verfügbar.
RCD-Auslösestrommessung, Rampenverfahren (IΔN)
Strombereich
30 % bis 110 % des Nennstroms des RCD¹
Stufengröße
10 % von IΔN²
Verweilzeit
Typ G
300 ms/Stufe
Typ S
500 ms/Stufe
Messgenauigkeit
±5 %
Spezifizierte Auslösestrombereiche (EN 61008-1)
50 % bis 100 % für Typ AC 35 % bis 140 % für Typ A (>10 mA) 35 % bis 200 % für Typ A (≤10 mA) 50 % bis 200 % für Typ B ²5 % für Typ B
Anmerkungen
¹30 % bis 150 % für Typ A IΔN > 10 mA 30 % bis 210 % für Typ A IΔN = 10 mA 20 % bis 210 % für Typ B
Erdwiderstandsprüfung (RE)
Bereich
200 Ω/2000 Ω
Auflösung
0,1 Ω/1 Ω
Frequenz
128 Hz
Ausgangsspannung
25 V
Drehfeldrichtungsanzeige
Symbol
Drehfeldrichtungsanzeiger ist aktiv.
Allgemeine technische Daten
Größe (L x B x H)
10 x 25 x 12,5 cm
Gewicht (inkl. Batterien)
1,3 kg
Batterieausführung, Batterieanzahl
Typ AA, 6 Batterien
Schutzart gemäß DIN EN 60529
IP 40
Sicherheit
Gemäß EN61010-1 Ausg. 2.0 (2001-02), UL61010, ANSI/ISA –s82.02.01 2000 und CAN/CSA c22.2 Nr. 1010 2. Ausgabe
Überspannungskategorien
CAT III 500 V, CAT IV 300 V
Relevante Normen
EN 61557-1 bis EN 61557-7 2. Ausgabe und EN 61557-10 2. Ausgabe
Fluke 6500-2 DE KIT tragbarer Gerätetester
Lieferung ohne EXTL100 Adapter, dieser ist optional erhältlich
Fluke 6500-2 DE KIT enthält:
6500-2 Gerätetester mit Kalibrierzertifikat
Kurzanleitung · Tragetasche aus Hartplastik · Messleitung · Prüfspitze · Krokodilklemme · Netzkabel · USB-Stick · USB-Kabel.
WiFi USB Barcodeleser
Fluke PC Software
500 Stück Geräteaufkleber für Gutbewertung
1000 Stück APP 1000, Aufkleber mit Zahlen für Barcode-Anwendungen
Führen Sie mehr Tests pro Tag durch
Der Gerätetester Fluke 6500-2 zeichnet sich durch geringes Gewicht, geringe Größe, Eintastenbedienung und verbesserte Automatiktests aus. So können Sie die Anzahl der Tests an ortsveränderlichen Geräten pro Tag steigern. Mit dem Gerätetester 6500-2 können Messungen ohne Qualitätsverlust bei den Ergebnissen schneller durchgeführt werden.
Schnelle Eintastenbedienung
Jede der voreingestellten Testroutinen wird durch Druck einer einzigen Taste abgerufen. Das ist viel einfacher als eine Bedienung über Menüs oder die Auswahl mehrerer Funktionen und ermöglicht eine schnellere und effizientere Arbeitsweise. Das Modell 6500-2 ist zusätzlich mit benutzerdefinierten Testroutinen und einer alphanumerischen Tastatur für schnelle Dateneingaben ausgestattet.
Geringes Gewicht ...
Der tragbare Gerätetester 6500-2 ist äußerst kompakt und kann bei Arbeiten vor Ort leicht mitgeführt werden. Der beiliegende stabile Hartschalenkoffer schützt das Gerät während des Transports und bietet darüber hinaus Platz für Zubehör und andere Geräte.
Robust
Dieser tragbare Gerätetester ist – wie alle Geräte von Fluke – robust und für den Einsatz vor Ort ausgelegt. Mit einem tragbaren Gerätetester von Fluke verfügen Sie über eine universelle Lösung mit allen Funktionen zum Testen tragbarer Geräte.
Schnellere und einfachere Messungen nach VDE 0701/0702 an ortsveränderlichen Geräten
Eintastenbedienung: jede Testfunktion wird über eine spezielle Taste gestartet
Voreingestellte Werte für Gut/Schlecht ermöglichen Zeitersparnis
Großes Display mit Hintergrundbeleuchtung zum einfachen Ablesen
Einzelnetzsteckdose für den Geräteanschluss
Separate IEC-Steckdose zum einfachen Prüfen von Kaltgeräteleitungen
Abnehmbare Messleitungen für schnellen Austausch vor Ort
Integrierter Tragegriff
USB-Port für Datenübertragung
Integrierter Tastatur für schnelle Dateneingabe
Speicherung von Messdaten auf USB-Speichermedien und Übertragung an einen PC
Großes Grafikdisplay mit Hintergrundbeleuchtung
Voreingestellte Automatik-Testsequenzen für erhöhte Benutzerfreundlichkeit
Schnellere Dateneingabe durch integrierte Codes für Standort, Messpunkt und Beschreibung
Speicherprüffunktion für mehr Kontrolle vor Ort
USB-Port für Datenübertragung
Technische Daten
Spezifikationen
Die Genauigkeitsangabe für den Anzeigebereich ist definiert als ± (% vom Messwert + Digits) bei 23 °C ± 5 °C, ≤ 75 % rel.
Zwischen 0 °C und 18 °C sowie zwischen 28 °C und 40 °C, können sich die Ungenauigkeitswerte pro °C um 0,1 x (Angabe Ungenauigkeit) verschlechtern.
Die Genauigkeiten für die Messbereiche sind entsprechend den Normen EN61557-1: 1997, EN61557-2: 1997, EN61557‑4: 1997, EN61557-6: 1997, DIN VDE0404-2 spezifiziert.
Einschaltprüfung
Die Prüfung zeigt verwechselte Leiter und fehlende Schutzleiter an und misst die Netzspannung und Netzfrequenz.
Anzeigebereich
90 V bis 264 V
Ungenauigkeit bei 50 Hz
± (2% + 3 Zählwerte)
Auflösung
0,1 V
Eingangsimpedanz
> 1 MΩ // 2,2 nF
Maximale Netzeingangsspannung
264 V
Erdungsprüfung (R pe)
Anzeigebereich
0 bis 19,99 Ω
Ungenauigkeit (nach Leiterprüfung-Nullabgleich)
± (2,5% + 4 Zählwerte)
Auflösung
0,01 Ω
Prüfstrom
200 mA AC -0 % +40 % an 1,99 Ω 25 A AC ± 20 % an 25 mΩ bei 230 V
Leerlaufspannung
> 4 V, < 24 V (AC)
Messleitungskompensation
Max. bis 1,99 Ω
Isolationsprüfung (R iso)
Anzeigebereich
0 bis 299 MΩ
Ungenauigkeit
± (5 % + 2 Digits) von 0,1 bis 300 MΩ
Auflösung
0,01 MΩ (0 bis 19,99 MΩ) 0,1 MΩ (20 bis 199,9 MΩ) 1 MΩ (200 bis 299 MΩ)
Prüfspannung
500 V DC -0% 25% bei 500 kΩ Last oder 250 V DC -0 % +25 % bei 250 kΩ Last
Prüfstrom
> 1 mA bei 500 kΩ Last, < 15 mA bei 0 Ω
Automatische Entladungszeit
< 0,5 s für 1 μF
Max. Kapazitive Last
Betriebsfähig bis zu 1 µF
Messung des Berührungsstroms (IB)
Anzeigebereich
0 bis 1,99 mA AC
Ungenauigkeit
± (4% + 2 Zählwerte)
Auflösung
0,01 mA
Interner Widerstand (per Sonde)
2 kΩ
Messverfahren
Sonde*
Messung des Ersatzableitstroms (IEA)
Anzeigebereich
0 bis 19,99 mA AC
Ungenauigkeit
± (2,5% + 3 Zählwerte)
Auflösung
0,01 mA
Prüfspannung
100 V AC ± 20 %
Last-/Differenzstrommessung: Laststrom
Anzeigebereich
0 A bis 16 A
Ungenauigkeit
± (4% + 2 Zählwerte)
Auflösung
0,1 A*
Last-/Differenzstrommessung: Leistung
Anzeigebereich 230 V Netzspannung
0,0 VA bis 3,7 kVA
Ungenauigkeit
± (5 % + 3 Zählwerte)
Auflösung
1 VA (0 bis 999 VA), 0,1 kVA (>1,0 kVA)
Last-/Differenzstrommessung: Schutzleiterstrom
Anzeigebereich
0 bis 19,99 mA
Ungenauigkeit
± (4% + 4 Zählwerte)
Auflösung
0,01 mA*
PELV-Test
Ungenauigkeit bei 50 Hz
± (2% + 3 Zählwerte)
Überlastungsschutz
300 V effektiv
Schwellwert für Warnung
25 V effektiv
FI-Prüfung: Auslösestrom
Betriebsfehler
±10 %
Nennwert
30 mA
Ungenauigkeit
±5 %
FI-Prüfung: Auslösezeit
Normforderung
61557 Teil 6; Toleranz des Nennprüfstroms 0 % bis +10 %
Betriebsfehler
±10 %
Typ des RCD
AC Netzspannung 30 mA
Anzeigebereich
310 ms
Auflösung
0,1 ms
Ungenauigkeit
3 ms
Maximalwerte Auslösezeit bei 100 % (30 mA)
300 ms
Maximalwerte Auslösezeit bei 500 % (150 mA)
40 ms
*Der Prüfling wird während der Prüfung mit Netzspannung versorgt.
Umgebungsdaten
Betriebstemperatur
0 bis 40 °C
Relative Luftfeuchtigkeit
Nicht kondensierend < 10 °C 95 % von 10 bis 30 °C 75 % von 30 bis 40 °C
Sicherheitsbestimmungen
Sicherheitsspezifikation
Erfüllt EN61010-1 3. Ausgabe
CAT II, 300 V, Verschmutzungsgrad 2
DIN VDE0404-1 und DIN VDE0404-2
DIN VDE 0413/EN 61557 Teile 1, 2, 4, 6, 10
CAT II, 300 V, Verschmutzungsgrad 2
Mechanische & allgemeine Daten
Abmessungen
200 mm (L) x 275 mm (B) x 114 mm (H)
Gewicht
3,13 kg
Stromversorgung
230 V +10 % -15 %, 50 Hz ±2 Hz oder (nur bei 6500-2: 110 V +10 % -15 %, 50 Hz ±2 Hz)
Leistungsaufnahme (Tester)
13 W typisch (Leerlauf) max. 60 W während 25 A Leiterprüfung
Bei Lagerung
Temperatur
-10 bis 60 °C
Korrosion
70 °C bei 95 % relativer Luftfeuchte für max. 5 Tage
Höhe über NN bei Betrieb
0 bis 2000 m
Abdichtung
IP-40 (Gehäuse), IP-20 (Steckverbinder)
EMV
Erfüllt EN 61326-1, tragbar
EMI-Festigkeit
3 V/m
