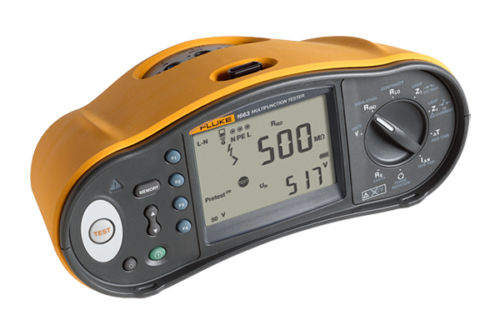

Fluke 1663 Multifunktions Installationstester FLK-1663 DE VDE-Prüf­ge­rät

Fluke 1663 DE FTT KIT Installationstester FLK-1663 DE VDE-Prüf­ge­rät + Trutest ADV   Lieferumfang: Fluke 1663 mit Kalibrierzertifikat Fluke Trutest Advanced Software 6 AA-Batterien (IEC LR6) C1600 Hartschalenkoffer Zero-Adapter Robuste Netzmessleitung STD-Standard-Messleitungssatz Gepolsterter Trage- und Hüftgurt Kurzanleitung TP165X Tastkopf mit Auslösetaste und Messleitungen       Fluke 1663 verleiht Ihnen mehr Kompetenz, da Sie schnell und effektiv überprüfen können, ob elektrische Anlagen lokale Normen und Vorschriften einhalten und Geräte schützen können, die versehentlich mit zu prüfenden Systemen verbunden sind.     Messfunktionen Durchgang bei den Eingängen L-N, N-PE Prüfen von gleichstromsensitiven RCD/FIs (Typ B) Erdungswiderstand Spannung und Frequenz Polaritätsprüfer, erkennt unterbrochene N-Leiter Isolationswiderstand Durchgang und Widerstand Messen Sie Motorwicklungen mit Durchgangsprüfung Schleifen- und Netzimpedanz Voraussichtlicher Erdschlussstrom (PEFC/IK) Voraussichtlicher Kurzschlussstrom (PSC/IK) Auslösezeit des RCD Auslösestrom des RCD (Rampentest) Misst in einer einzigen Prüfung die Auslösezeit und den Auslösestrom für RCD-Typ A und AC Variabler Prüfstrom für RCDs Automatische Testsequenz für Fehlerstrom-Schutzeinrichtungen (RCDs) Drehfeldrichtungsanzeiger   Weitere Funktionen Ein- und ausschaltbarer automatischer Start für RCD- und Schleifenimpedanzmessung Selbsttest Beleuchtete Anzeige   Speicherschnittstelle Z-max-Speicher Speicher PC-Schnittstelle (bei Verwendung mit optionaler FlukeView und Fluke DMS Software) Uhrzeit und Datum (bei Verwendung mit optionaler FlukeView Software)   Wechselspannungsmessung Bereich 500 V Auflösung 0,1 V Genauigkeit 45 bis 66 Hz 0,8 % + 3 Digits Eingangsimpedanz 360 kΩ Überlastschutz 660 V effektiv Durchgangsprüfung (RLO) Messbereich (Bereichsautomatik) 20 Ω/200 Ω/2.000 Ω Auflösung 0,01 Ω/0,1 Ω/1 Ω Leerlaufspannung >4 V Isolationswiderstandsmessung (RISO) Prüfspannungen 50/100/250/500/1.000 V Genauigkeit der Prüfspannung (bei Nennprüfstrom) + 10 %, -0 % Prüfspannung 50 V100 V250 V500 V1.000 V Isolationswiderstands-Messbereich 20 MΩ/50 MΩ20 MΩ/100 MΩ20 MΩ/200 MΩ20 MΩ/200 MΩ/500 MΩ20 MΩ/200 MΩ/1.000 MΩ Auflösung 0,01 MΩ/0,1 MΩ0,01 MΩ/0,1 MΩ0,01 MΩ/0,1 MΩ0,01 MΩ/0,1 MΩ/1 MΩ0,01 MΩ/0,1 MΩ/1 MΩ Prüfstrom 1 mA bei 50 kΩ1 mA bei 100 kΩ1 mA bei 250 kΩ1 mA bei 500 kΩ1 mA bei 1 MΩ Schleifen- und Netzimpedanz (ZI) Bereich 10 Ω/0,001 Ω/Hochstrom-mΩ-Modus Auflösung 0,01 Ω/0,1 Ω/1 Ω Voraussichtlicher Kurzschlussstrom, PSC-Test Bereich 1.000 A/10 kA (50 kA) Auflösung 1 A/0,1 kA Berechnung Voraussichtlicher Erdschlussstrom (PEFC) oder voraussichtlicher Kurzschlussstrom (PSC) wird mittels Division der gemessenen Netzspannung durch die gemessene Schleifenimpedanz (L-PE) bzw. Netzimpedanz (L-N) ermittelt.   RCD-Prüfung folgender Typen Typ des RCD AC¹G²,S³ Modell 1663 A ="4", AC¹, G²,S³ Anmerkungen ¹Reagiert auf Wechselstrom ²Allgemein, keine Verzögerung³Zeitverzögerung="4"Reagiert auf Impulssignal="5"Reagiert auf geglättetes Gleichstromsignal Auslösegeschwindigkeitsprüfung (ΔT) Aktuelle Einstellungen¹ 10/30/100/300/500/1.000 mA – VAR10/30/100 mA Multiplikator x ½, x 1x 5 Messbereich RCD-Typ G 310 ms50 ms RCD-Typ S 510 ms160 ms Anmerkungen ¹1.000-mA--Typ nur Wechselstrom700-mA-Maximum-Typ A im VAR-ModusVAR-Modus für Typ B nicht verfügbar. RCD-Auslösestrommessung, Rampenverfahren (IΔN) Strombereich 30 % bis 110 % des Nennstroms des RCD¹ Stufengröße 10 % von IΔN² Verweilzeit Typ G 300 ms/Stufe Typ S 500 ms/Stufe Messgenauigkeit ±5 % Spezifizierte Auslösestrombereiche (EN 61008-1) 50 % bis 100 % für Typ AC35 % bis 140 % für Typ A (>10 mA)35 % bis 200 % für Typ A (≤10 mA)50 % bis 200 % für Typ B²5 % für Typ B Anmerkungen ¹30 % bis 150 % für Typ A IΔN > 10 mA30 % bis 210 % für Typ A IΔN = 10 mA20 % bis 210 % für Typ B Erdwiderstandsprüfung (RE) Bereich 200 Ω/2000 Ω Auflösung 0,1 Ω/1 Ω Frequenz 128 Hz Ausgangsspannung 25 V Drehfeldrichtungsanzeige Symbol  Drehfeldrichtungsanzeiger ist aktiv. Allgemeine technische Daten Größe (L x B x H) 10 x 25 x 12,5 cm Gewicht (inkl. Batterien) 1,3 kg Batterieausführung, Batterieanzahl Typ AA, jeweils 6 Batterien Schutzart gemäß DIN EN 60529 IP 40 Sicherheit Gemäß EN 61010-1 Ausg. 2.0 (2001-02), UL61010, ANSI/ISA –s82.02.01 2000 und CAN/CSA c22.2 Nr. 1010 2. Ausgabe Überspannungskategorie CAT III/500 V, CAT IV 300 V Relevante Normen EN 61557-1 bis EN 61557-7 2. Ausgabe und EN 61557-10 2. Ausgabe

Fluke 1662 Multifunktions Installationstester   Lieferumfang: Fluke 1662 mit Kalibrierzertifikat 6 AA-Batterien (IEC LR6) C1600 Hartschalenkoffer Zero-Adapter Robuste Netzmessleitung STD-Standard-Messleitungssatz C1600 Hartschalenkoffer Gepolsterter Trage- und Hüftgurt Kurzanleitung TP165X Tastkopf mit Auslösetaste und Messleitungen     Messfunktionen Messfunktion Spannung und Frequenz Polaritätsprüfer, erkennt unterbrochene N-Leiter Isolationswiderstand Durchgang und Widerstand Messen Sie Motorwicklungen mit Durchgangsprüfung Schleifen- und Netzimpedanz Erdschlussstrom (PEFC/IK) Voraussichtlicher Kurzschlussstrom (PSC/IK) Auslösezeit des RCD Auslösestrom des RCD (Rampentest) Misst in einer einzigen Prüfung die Auslösezeit und den Auslösestrom für RCD-Typ A und AC Variabler Prüfstrom für RCDs Automatische Testsequenz für Fehlerstrom-Schutzeinrichtungen (RCDs) Drehfeldrichtungsanzeiger Weitere Funktionen Ein- und ausschaltbarer automatischer Start für RCD- und Schleifenimpedanzmessung Selbsttest Beleuchtete Anzeige Uhrzeit und Datum (bei Verwendung mit optionaler FlukeView Software)   Wechselspannungsmessung Bereich 500 V Auflösung 0,1 V Genauigkeit 45 bis 66 Hz 0,8 % + 3 Digits Eingangsimpedanz 360 kΩ Überlastschutz 660 V effektiv Durchgangsprüfung (RLO) Messbereich (Bereichsautomatik) 20 Ω/200 Ω/2.000 Ω Auflösung 0,01 Ω/0,1 Ω/1 Ω Leerlaufspannung >4 V Isolationswiderstandsmessung (RISO) Prüfspannungen 100/250/500/1.000 V Genauigkeit der Prüfspannung (bei Nennprüfstrom) + 10 %, -0 % Prüfspannung 50 V100 V250 V500 V1.000 V Isolationswiderstands-Messbereich 20 MΩ/50 MΩ20 MΩ/100 MΩ20 MΩ/200 MΩ20 MΩ/200 MΩ/500 MΩ20 MΩ/200 MΩ/1.000 MΩ Auflösung 0,01 MΩ/0,1 MΩ0,01 MΩ/0,1 MΩ0,01 MΩ/0,1 MΩ0,01 MΩ/0,1 MΩ/1 MΩ0,01 MΩ/0,1 MΩ/1 MΩ Prüfstrom 1 mA bei 50 kΩ1 mA bei 100 kΩ1 mA bei 250 kΩ1 mA bei 500 kΩ1 mA bei 1 MΩ Schleifen- und Netzimpedanz (ZI) Bereich 10 Ω/0,001 Ω/Hochstrom-mΩ-Modus Auflösung 0,01 Ω/0,1 Ω/1 Ω Voraussichtlicher Kurzchlussstrom, PSC-Test Bereich 1.000 A/10 kA (50 kA) Auflösung 1 A/0,1 kA Berechnung Voraussichtlicher Erdschlussstrom (PEFC) oder voraussichtlicher Kurzschlussstrom (PSC) wird mittels Division der gemessenen Netzspannung durch die gemessene Schleifenimpedanz (L-PE) bzw. Netzimpedanz (L-N) ermittelt. RCD-Prüfung folgender Typen Typ des RCD AC¹G²,S³ Modell 1662 A ="4", AC¹, G²,S³ Anmerkungen ¹Reagiert auf Wechselstrom ²Allgemein, keine Verzögerung³Zeitverzögerung="4"Reagiert auf Impulssignal="5"Reagiert auf geglättetes Gleichstromsignal Auslösegeschwindigkeitstest (ΔT) Aktuelle Einstellungen¹ 10/30/100/300/500/1.000 mA – VAR10/30/100 mA Multiplikator x ½, x 1x 5 Messbereich RCD-Typ G 310 ms50 ms RCD-Typ S 510 ms160 ms Anmerkungen ¹1.000-mA--Typ nur Wechselstrom700-mA-Maximum-Typ A im VAR-ModusVAR-Modus für Typ B nicht verfügbar. RCD-Auslösestrommessung, Rampenverfahren (IΔN) Strombereich 30 % bis 110 % des Nennstroms des RCD¹ Stufengröße 10 % von IΔN² Verweilzeit Typ G 300 ms/Stufe Typ S 500 ms/Stufe Messgenauigkeit ±5 % Spezifizierte Auslösestrombereiche (EN 61008-1) 50 % bis 100 % für Typ AC35 % bis 140 % für Typ A (>10 mA)35 % bis 200 % für Typ A (≤10 mA)50 % bis 200 % für Typ B²5 % für Typ B Anmerkungen ¹30 % bis 150 % für Typ A IΔN > 10 mA30 % bis 210 % für Typ A IΔN = 10 mA20 % bis 210 % für Typ B Drehfeldrichtungsanzeige Symbol  Drehfeldrichtungsanzeiger ist aktiv. Allgemeine technische Daten Größe (L x B x H) 10 x 25 x 12,5 cm Gewicht (inkl. Batterien) 1,3 kg Batterieausführung, Batterieanzahl Typ AA, jeweils 6 Batterien Schutzart gemäß DIN EN 60529 IP 40 Sicherheit Gemäß EN 61010-1 Ausg. 2.0 (2001-02), UL 61010, ANSI/ISA –s82.02.01 2000 und CAN/CSA c22.2 Nr. 1010 2. Ausgabe Überspannungskategorie CAT III/500 V, CAT IV 300 V Relevante Normen EN61557-1 bis EN61557-7 2. Ausgabe und EN61557-10 2. Ausgabe

Fluke 1662 DE FTT KIT Multifunktions Installationstester VDE Prüfgerät mit Trutest Software ADV   Lieferumfang: Fluke 1662 mit Kalibrierzertifikat Fluke Trutest Advanced Software 6 AA-Batterien (IEC LR6) C1600 Hartschalenkoffer Zero-Adapter Robuste Netzmessleitung STD-Standard-Messleitungssatz C1600 Hartschalenkoffer Gepolsterter Trage- und Hüftgurt Kurzanleitung TP165X Tastkopf mit Auslösetaste und Messleitungen     Messfunktionen Messfunktion Spannung und Frequenz Polaritätsprüfer, erkennt unterbrochene N-Leiter Isolationswiderstand Durchgang und Widerstand Messen Sie Motorwicklungen mit Durchgangsprüfung Schleifen- und Netzimpedanz Erdschlussstrom (PEFC/IK) Voraussichtlicher Kurzschlussstrom (PSC/IK) Auslösezeit des RCD Auslösestrom des RCD (Rampentest) Misst in einer einzigen Prüfung die Auslösezeit und den Auslösestrom für RCD-Typ A und AC Variabler Prüfstrom für RCDs Automatische Testsequenz für Fehlerstrom-Schutzeinrichtungen (RCDs) Drehfeldrichtungsanzeiger Weitere Funktionen Ein- und ausschaltbarer automatischer Start für RCD- und Schleifenimpedanzmessung Selbsttest Beleuchtete Anzeige Uhrzeit und Datum (bei Verwendung mit optionaler FlukeView Software)   Wechselspannungsmessung Bereich 500 V Auflösung 0,1 V Genauigkeit 45 bis 66 Hz 0,8 % + 3 Digits Eingangsimpedanz 360 kΩ Überlastschutz 660 V effektiv Durchgangsprüfung (RLO) Messbereich (Bereichsautomatik) 20 Ω/200 Ω/2.000 Ω Auflösung 0,01 Ω/0,1 Ω/1 Ω Leerlaufspannung >4 V Isolationswiderstandsmessung (RISO) Prüfspannungen 100/250/500/1.000 V Genauigkeit der Prüfspannung (bei Nennprüfstrom) + 10 %, -0 % Prüfspannung 50 V100 V250 V500 V1.000 V Isolationswiderstands-Messbereich 20 MΩ/50 MΩ20 MΩ/100 MΩ20 MΩ/200 MΩ20 MΩ/200 MΩ/500 MΩ20 MΩ/200 MΩ/1.000 MΩ Auflösung 0,01 MΩ/0,1 MΩ0,01 MΩ/0,1 MΩ0,01 MΩ/0,1 MΩ0,01 MΩ/0,1 MΩ/1 MΩ0,01 MΩ/0,1 MΩ/1 MΩ Prüfstrom 1 mA bei 50 kΩ1 mA bei 100 kΩ1 mA bei 250 kΩ1 mA bei 500 kΩ1 mA bei 1 MΩ Schleifen- und Netzimpedanz (ZI) Bereich 10 Ω/0,001 Ω/Hochstrom-mΩ-Modus Auflösung 0,01 Ω/0,1 Ω/1 Ω Voraussichtlicher Kurzchlussstrom, PSC-Test Bereich 1.000 A/10 kA (50 kA) Auflösung 1 A/0,1 kA Berechnung Voraussichtlicher Erdschlussstrom (PEFC) oder voraussichtlicher Kurzschlussstrom (PSC) wird mittels Division der gemessenen Netzspannung durch die gemessene Schleifenimpedanz (L-PE) bzw. Netzimpedanz (L-N) ermittelt. RCD-Prüfung folgender Typen Typ des RCD AC¹G²,S³ Modell 1662 A ="4", AC¹, G²,S³ Anmerkungen ¹Reagiert auf Wechselstrom ²Allgemein, keine Verzögerung³Zeitverzögerung="4"Reagiert auf Impulssignal="5"Reagiert auf geglättetes Gleichstromsignal Auslösegeschwindigkeitstest (ΔT) Aktuelle Einstellungen¹ 10/30/100/300/500/1.000 mA – VAR10/30/100 mA Multiplikator x ½, x 1x 5 Messbereich RCD-Typ G 310 ms50 ms RCD-Typ S 510 ms160 ms Anmerkungen ¹1.000-mA--Typ nur Wechselstrom700-mA-Maximum-Typ A im VAR-ModusVAR-Modus für Typ B nicht verfügbar. RCD-Auslösestrommessung, Rampenverfahren (IΔN) Strombereich 30 % bis 110 % des Nennstroms des RCD¹ Stufengröße 10 % von IΔN² Verweilzeit Typ G 300 ms/Stufe Typ S 500 ms/Stufe Messgenauigkeit ±5 % Spezifizierte Auslösestrombereiche (EN 61008-1) 50 % bis 100 % für Typ AC35 % bis 140 % für Typ A (>10 mA)35 % bis 200 % für Typ A (≤10 mA)50 % bis 200 % für Typ B²5 % für Typ B Anmerkungen ¹30 % bis 150 % für Typ A IΔN > 10 mA30 % bis 210 % für Typ A IΔN = 10 mA20 % bis 210 % für Typ B Drehfeldrichtungsanzeige Symbol  Drehfeldrichtungsanzeiger ist aktiv. Allgemeine technische Daten Größe (L x B x H) 10 x 25 x 12,5 cm Gewicht (inkl. Batterien) 1,3 kg Batterieausführung, Batterieanzahl Typ AA, jeweils 6 Batterien Schutzart gemäß DIN EN 60529 IP 40 Sicherheit Gemäß EN 61010-1 Ausg. 2.0 (2001-02), UL 61010, ANSI/ISA –s82.02.01 2000 und CAN/CSA c22.2 Nr. 1010 2. Ausgabe Überspannungskategorie CAT III/500 V, CAT IV 300 V Relevante Normen EN61557-1 bis EN61557-7 2. Ausgabe und EN61557-10 2. Ausgabe

Fluke 1664 FC Multifunktions-Installationstester FLK-1664FC und Beha-Amprobe EV-520   Lieferumfang:   1664 FC mit Kalibrierzertifikat Beha Amprobe EV-520 6 AA-Batterien (IEC LR6) C1600 Hartschalenkoffer Zero-Adapter Robuste Netzmessleitung STD-Standard-Messleitungssatz Gepolsterter Trage- und Hüftgurt Kurzanleitung TP165X Tastkopf mit Auslösetaste und Messleitungen   Beha Amprobe EV-520:Erhalten Sie Zugriff auf den Ladeausgang, um Sicherheits- und Funktionsprüfungen durchzuführen, indem Sie das Vorhandensein eines Elektrofahrzeugs simulieren. Die Prüfadapter-Sets der EV-500 Serie wurden entwickelt, um die Funktion und Sicherheit von Ladestationen mit Ladebetriebsart 3 für das AC-Laden zu prüfen. Das Prüfadapter-Set ermöglicht Ihnen Prüfungen mit geeigneten Messgeräten wie einem Installationstester (z. B. Serie ProInstall von Beha-Amprobe).   PE-Vorprüfung: Mit dieser Sicherheitsfunktion wird der Schutzleiter auf ein mögliches Vorhandensein einer gefährlicher Spannungen gegen Erde geprüft. Status des Proximity-Pilot PP (Kabelsimulation): Zur Simulation unterschiedlicher Strombelastbarkeiten von Ladekabeln, wählbar über den Drehschalter PP-Status. Status des Control-Pilot CP (Fahrzeugsimulation): Zur Simulation verschiedener Ladestatus, wählbar über den Drehschalter CP-Status. Simulation CP-Fehler „E“ Simulation PE-Fehler (Erdungsfehler) Geeignet für Elektrofahrzeug-Ladestationen der Ladebetriebsart 3 EV-Steckvorrichtung für Typ 2 und Typ 1 Messanschlüsse L1, L2, L3, N und PE zum Anschluss eines Prüfgeräts, z. B. einem Installationsmessgerät, zur Durchführung von Sicherheits- und Funktionsprüfungen. Anschlüsse für den CP-Signalausgang zur Überprüfung der Kommunikation zwischen Adapter (=simuliertes Elektrofahrzeug) und Ladestation       Fluke 1664 FC verleiht Ihnen mehr Kompetenz, da Sie schnell und effektiv überprüfen können, ob elektrische Anlagen lokale Normen und Vorschriften einhalten, Geräte schützen können, die versehentlich mit zu prüfenden Systemen verbunden sind, und ganz einfach Prüfergebnisse per Smartphone teilen können. Mit Autotest führen Sie die Prüfung von Leitungs- und Schleifenimpedanz, RCD-Auslösestrom und -Auslösezeit sowie Isolationsprüfungen mit einer einzigen Verbindung und durch einen einzigen Tastendruck durch. Zusatzmodus mit hohem Prüfstrom für die Schleifenimpedanzmessung. Schnellere Ausgabe der Messergebnisse im Vergleich zur Schleifenimpedanzmessung ohne Auslösung der Fehlerstrom-Schutzeinrichtung (RCDs). Z-max-Speicher für Schleifenprüfungen – leichte Evaluierung des höchsten Messwerts bei der Schleifenprüfung. Einzigartiger Zero-Adapter für schnelle, stets zuverlässige und genaue Kompensation der Messleitungen und Netzmessleitung. Schnelle Spannungsmessung (L-N, L-PE und N-PE) über die Netzleitung. Messeingänge müssen nicht gewechselt werden. Messen Sie RCD-Auslösestrom und -Auslösezeit gleichzeitig (RCD-Typ AC und A). Zwei Messungen gleichzeitig und Doppelanzeige PEFC oder PSC und Schleifenimpedanz werden gleichzeitig gemessen und parallel angezeigt, wodurch Sie Zeit einsparen. Wählen Sie über Softkeys die erforderlichen Eingangsbuchsen aus – es ist nicht notwendig, Messleitungen zu wechseln. Automatischer Start für Schleifen- und RCD-Prüfungen – die Prüfungen beginnen, sobald die Netzspannung stabil ist. Erkennt erhöhte Spannungen gegen Erde ab 50 V und zeigt potenziell gefährliche Situationen an. Wird mit den für höchste Sicherheit entwickelten SureGrip™ Messleitungen und Messklemmen geliefert, die dem Benutzer einen komfortablen, zuverlässigen Griff und konsistente Ergebnisse bieten. Anhand der Position des Drehschalters ist klar zu erkennen, welche Funktion eingestellt ist. Dieser Schalter dient zur Auswahl sämtlicher Funktionen, ohne dass komplizierte mehrstufige Menüs nötig wären. Dank des großen Displays mit Hintergrundbeleuchtung, eindeutigen Symbolen und besonders großem Betrachtungswinkel können die Messwerte gut und sicher abgelesen werden. Anzeige der Prüfergebnisse von RCDs anhand von Gut/Schlecht-Indikatoren. Strom für die Prüfung von Fehlerstrom-Schutzeinrichtungen (RCDs) variabel einstellbar für benutzerdefinierte Einstellungen. Schleifen- und Leitungswiderstand mit mΩ-Auflösung. Prüfen von gleichstromsensitiven RCDs (Typ B). Erweiterter Speicher mit 3 Layern. Verwendet Durchgangsprüfströme, um Motorwicklungen zu messen. Übersteht einen Fall aus 1 Meter Höhe. Kompakt, leicht (weniger als 1,3 kg), mit zusätzlichem gepolsterten Trageriemen, der Ihre Hände frei hält und so die ganztägige Messarbeit erleichtert.             Alle Marken sind Eigentum ihrer jeweiligen Inhaber. Smartphone, Wireless Service und Gebühren sind nicht im Lieferumfang enthalten. Die ersten 5 GB Speicherplatz sind kostenlos. Kompatibel mit iPhone 4s und höher mit iOS 8 oder höher, iPad (in einem iPhone-Frame auf dem iPad) und Galaxy S4, Nexus 5, HTC One mit Android™ 4.4.x oder höher. Apple und das Apple-Logo sind Marken von Apple Inc., die in den USA und weiteren Ländern registriert sind. App Store ist ein Dienstleistungszeichen von Apple Inc. Google Play ist eine Marke von Google Inc.   Wechselspannungsmessung Bereich 500 V Auflösung 0,1 V Genauigkeit 45 bis 66 Hz 0,8 % + 3 Digits Eingangsimpedanz 360 kΩ Überlastschutz 660 V effektiv Durchgangsprüfung (RLO) Messbereich (Bereichsautomatik) 20 Ω/200 Ω/2.000 Ω Auflösung 0,01 Ω/0,1 Ω/1 Ω Leerlaufspannung >4 V Isolationswiderstandsmessung (RISO) Prüfspannungen 50/100/250/500/1.000 V Genauigkeit der Prüfspannung (bei Nennprüfstrom) + 10 %, -0 % Prüfspannung 50 V 100 V 250 V 500 V 1.000 V Isolationswiderstands-Messbereich 20 MΩ/50 MΩ 20 MΩ/100 MΩ 20 MΩ/200 MΩ 20 MΩ/200 MΩ/500 MΩ 20 MΩ/200 MΩ/1.000 MΩ Auflösung 0,01 MΩ/0,1 MΩ 0,01 MΩ/0,1 MΩ 0,01 MΩ/0,1 MΩ 0,01 MΩ/0,1 MΩ/1 MΩ 0,01 MΩ/0,1 MΩ/1 MΩ Prüfstrom 1 mA bei 50 kΩ 1 mA bei 100 kΩ 1 mA bei 250 kΩ 1 mA bei 500 kΩ 1 mA bei 1 MΩ Schleifen- und Netzimpedanz (ZI) Bereich 10 Ω/0,001 Ω/Hochstrom-mΩ-Modus Auflösung 0,01 Ω/0,1 Ω/1 Ω Voraussichtlicher Erdschlussstrom/Kurzschlussstrom, PSC-Test Bereich 1.000 A/10 kA (50 kA) Auflösung 1 A/0,1 kA Berechnung Voraussichtlicher Erdschlussstrom (PEFC) oder voraussichtlicher Kurzschlussstrom (PSC) wird mittels Division der gemessenen Netzspannung durch die gemessene Schleifenimpedanz (L-PE) bzw. Netzimpedanz (L-N) ermittelt. RCD-Prüfung folgender Typen Typ des RCD AC¹ G²,S³ Modell 1664 A, AC, B ="5", S Anmerkungen ¹Reagiert auf Wechselstrom ²Allgemein, keine Verzögerung ³Zeitverzögerung ="4"Reagiert auf Impulssignal ="5"Reagiert auf geglättetes Gleichstromsignal Auslösezeitmessung (ΔT) Aktuelle Einstellungen¹ 10/30/100/300/500/1.000 mA – VAR 10/30/100 mA Multiplikator x ½, x 1 x 5 Messbereich RCD-Typ G 310 ms 50 ms RCD-Typ S 510 ms 160 ms Anmerkungen ¹1.000-mA--Typ nur Wechselstrom 700-mA-Maximum-Typ A im VAR-Modus VAR-Modus für Typ B nicht verfügbar. RCD-Auslösestrommessung, Rampenverfahren (IΔN) Strombereich 30 % bis 110 % des Nennstroms des RCD¹ Stufengröße 10 % von IΔN² Verweilzeit Typ G 300 ms/Stufe Typ S 500 ms/Stufe Messgenauigkeit ±5 % Spezifizierte Auslösestrombereiche (EN 61008-1) 50 % bis 100 % für Typ AC 35 % bis 140 % für Typ A (>10 mA) 35 % bis 200 % für Typ A (≤10 mA) 50 % bis 200 % für Typ B ²5 % für Typ B Anmerkungen ¹30 % bis 150 % für Typ A IΔN > 10 mA 30 % bis 210 % für Typ A IΔN = 10 mA 20 % bis 210 % für Typ B Erdwiderstandsprüfung (RE) Bereich 200 Ω/2000 Ω Auflösung 0,1 Ω/1 Ω Frequenz 128 Hz Ausgangsspannung 25 V Drehfeldrichtungsanzeige Symbol  Drehfeldrichtungsanzeiger ist aktiv. Allgemeine technische Daten Größe (L x B x H) 10 x 25 x 12,5 cm Gewicht (inkl. Batterien) 1,3 kg Batterieausführung, Batterieanzahl Typ AA, 6 Batterien Schutzart gemäß DIN EN 60529 IP 40 Sicherheit Gemäß EN61010-1 Ausg. 2.0 (2001-02), UL61010, ANSI/ISA –s82.02.01 2000 und CAN/CSA c22.2 Nr. 1010 2. Ausgabe Überspannungskategorien CAT III 500 V, CAT IV 300 V Relevante Normen EN 61557-1 bis EN 61557-7 2. Ausgabe und EN 61557-10 2. Ausgabe

Fluke 810 Schwingungsmessgerät Lieferung mit Fluke Kalibrierzertifikat Lieferumfang:  - Schwingungsmessgerät mit Diagnose-Technologie - Triaxialer Beschleunigungsaufnehmer, Magnetbefestigung und Klebepad, Kabel zum schnellen Anschluss - Laser-Drehzahlmessgerät und Aufbewahrungstasche - Akkusatz mit Kabel und Adapter - Schulterriemen und einstellbare Trageschlaufe - Viewer PC-Software - Mini-USB/USB-Kabel - Gedruckte Kurzanleitung, illustrierte Kurzanleitung, Benutzerhandbuch (CD-ROM) - Tragetasche   Neues Schwingungsmessgerät Fluke 810: Wenn Sie jetzt eine Lösung brauchen... Reduzierung ungeplanter Stillstandzeiten, Vermeidung häufig wiederkehrender Probleme, Setzen von Prioritäten bei der Reparatur und Verwaltung Ihrer Ressourcen mit einem völlig neuen Ansatz zur Durchführung von Schwingungsmessungen. Das neue Schwingungsmessgerät Fluke 810 ist das neueste Profi-Werkzeug für Instandhaltungstechniker für Mechanik, die sofort eine Lösung benötigen. Mit der einzigartigen Diagnosetechnik dieses professionellen Schwingungsanalysators können Sie mechanische Probleme schnell erkennen und nach Prioritäten ordnen. Sie und Ihr Team möchten Ihre Anlage optimal betreiben. Sie tun, was nötig ist, damit alles intakt bleibt. Manchmal fehlt es aber einfach an Zeit und Ressourcen, um die Arbeitsbelastung zu bewältigen – ganz zu schweigen davon, proaktive Lösungen für die mechanische Instandhaltung zu finden. Mit dem Schwingungsmessgerät Fluke 810 sind Sie anderen immer einen Schritt voraus. Dank eines einfachen Schritt-für-Schritt-Prozesses können Maschinenfehler schon bei der ersten Messung dokumentiert werden – auch ohne Messwerte aus vorherigen Messungen. Die Kombination aus Diagnose, Fehlergrad der Symptome und Reparaturempfehlungen hilft Ihnen, Instandhaltungsentscheidungen auf der Grundlage umfassender Informationen zu treffen und kritische Probleme zu priorisieren     Merkmale und Vorteile Bei Instandhaltungsmaßnahmen findet man schnell die häufigsten mechanischen Defekte (Lagerschäden, falsche Ausrichtung, Unsymmetrie, Lockerung) und deren Ursache und kann damit ungeplante Stillstandzeiten verringern Einstufung nach vier Fehlergraden hilft Ihnen dabei, Instandhaltungsmaßnahmen nach Prioritäten zu ordnen Reparaturempfehlungen informieren Techniker über notwendige Korrekturmaßnahmen Integrierte kontextbezogene Hilfe stellt in Echtzeit Tipps und Anleitungen für neue Benutzer zur Verfügung Erweiterbarer Onboard-Speicher mit 2 GB bietet ausreichend Speicherplatz für die Maschinendaten Selbsttestfunktion optimiert die Leistung und spart bei jeder Untersuchung Zeit Laser-Drehzahlmessgerät zur exakten Ermittlung der Laufgeschwindigkeit der Maschine sorgt für zuverlässige Diagnose Triaxialer Beschleunigungsaufnehmer reduziert Messzeiten um 2/3 im Vergleich zu einaxialen Beschleunigungsaufnehmern Viewer-PC-Software zur Speicherung größerer Datenmengen und verbesserter Fehlerverfolgung Verwenden Sie das Schwingungsmessgerät Fluke 810 für folgende Tätigkeiten: Fehlerfindung an einem defekten Gerät und Ermittlung der Ursache eines Problems Untersuchung von Geräten vor und nach einer planmäßigen Wartung und Bestätigung der Reparatur Inbetriebnahme neuer Geräte und Sicherstellung ordnungsgemäßer Installation Bereitstellung von Messwerten für den Nachweis des Betriebszustands von Geräten und richtigen Einsatz von Investitionen in Reparatur und Austausch Zeitliche Einordnung und Planung von Reparaturen und Effizienzsteigerung des Betriebs Gerätedefekten zuvorkommen und den Lagerbestand an Ersatzteilen rechtzeitig auffüllen Schulung neuer oder wenig erfahrener Techniker und Förderung von Vertrauen und Kompetenz im Team Mit dem neuen Fluke 810 können Sie in drei schnellen, einfachen Schritten die häufigsten mechanischen Probleme lokalisieren und diagnostizieren sowie Prioritäten bei den Reparaturarbeiten setzen: Nie war Schwingungsmessung einfacher. Fluke 810 benötigt grundlegende Maschineninformationen, die Sie bereits kennen. Seine integrierte Informationsfunktion enthält praktische Tipps, die Ihnen zeigen, wie Sie das Gerät einstellen und Messungen wie ein Profi durchführen.   Fluke 810 passt sich Ihren Bedürfnissen in der Wartung und Instandhaltung an. Verwenden Sie es für die schnelle Fehlersuche oder die Überwachung des Maschinenzustands.   Kein Raten mehr, was den Zustand Ihrer Maschine betrifft. Fluke 810 erkennt mit einem Knopfdruck die Ursache eines Problems sowie dessen Lage und Schweregrad. Erfolgreiche Fehlerbehebung auf Anhieb     Diagnosespezifikationen Standardfehler    Unsymmetrie, Lockerung, falsche Ausrichtung und Lageschäden Analyse von    Motoren, Ventilatoren, Gebläse, Antriebe mit Riemen oder Ketten, Getriebe, Kupplungen, Kreiselpumpen, Kolbenpumpen, Flügelzellenpumpen, Propellerpumpen, Schraubenspindelpumpen, Drehkolben-/Kreiskolben-/Zahnradpumpen, Kolbenkompressoren, Zentrifugalkompressoren, Schraubenkompressoren, Blockpumpen, Spindeln Drehzahlbereich    200 U/min bis 12000 U/min Weitere Informationen zur Diagnose    Klartextdiagnose, Fehlergrad (gering, mittel, schwer, sehr schwer) Reparaturdetails, Spitzenwerte, Spektren Elektrische Daten Bereichswahl    Automatisch A/D-Wandler    vierkanalig, 24 Bit Nutzbare Bandbreite    2 Hz bis 20 kHz Abtastung    51,2 Hz Digitale Signalverarbeitungsfunktion    Automatisch konfigurierter Anti-Aliasing-Filter, Hochpassfilter, Dezimation, Überlappung, Fensterbetrachtung, FFT und Mittelwertbildung Abtastrate    2,5 Hz bis 50 kHz Dynamischer Bereich    128 dB Verhältnis Signal zu Rauschen    100 dB FFT-Auflösung    800 Linien Spektrum-Fenster    Hanning Frequenzeinheiten    Hz, Ordnungen, U/min Amplitudeneinheiten    in/s, mm/s, VdB (USA), VdB* (Europa) Nicht-flüchtiger Speicher    microSD-Speicherkarte, 2 GB intern + leicht zugänglicher Steckplatz für zusätzlichen Speicher Allgemeine Daten Abmessungen (HxTxB)    18,56 x 7,00 x 26,72 mm Gewicht (mit Batterie)    1,9 kg Display    ¼ VGA, 320 × 240 Pixel Farbe (5,7 Zoll diagonal) TFT-LCD mit LED-Hintergrundbeleuchtung Eingangs-/Ausgangsanschlüsse Triaxialer Sensor-Anschluss  4-poliger M12-Anschluss Anschluss für einaxialen Sensor  BNC-Steckverbinder Drehzahlmesser-Anschluss  6-poliger Mini-DIN-Steckverbinder PC-Anschluss  Mini-B-USB-Stecker (2.0) Akku Akkutyp  Lithium-Ionen, 14,8 V, 2,55 Ah Ladedauer:  Drei Stunden Betriebsdauer  Acht Stunden (unter normalen Bedingungen) Netzadapter Eingangsspannung  100 bis 240 V AC Eingangsfrequenz  (50/60 Hz) Betriebssystem    WinCE 6.0 Core Sprachenunterstützung    Englisch, Französisch, Deutsch, Italienisch, Japanisch, Portugiesisch, Chinesisch (vereinfacht), Spanisch Gewährleistung    Drei Jahre Umgebungsdaten Betriebstemperatur    0 °C bis 50 °C Lagertemperatur    -20 °C bis 60 °C Luftfeuchtigkeit (im Betrieb)    10 % bis 95 % rF (ohne Kondensation) Zulassungen    CHINA RoHS, CSA, CE, C TICK, WEEE Elektromagnetische Verträglichkeit:    EN 61326-1:2006, EN 61010:1:2001 2. Ausgabe Sensorspezifikationen Sensortyp    Beschleunigungsaufnehmer Empfindlichkeit    100 mV/g (± 5 %, 25 °C) Beschleunigungsbereich    80 g Spitze Unlinearität der Amplitude    1 % Frequenzverhalten Z  2 - 7.000 Hz ±3 dB X, Y  2 - 5.000 Hz ±3 dB Spannungsversorgung (nach IEPE-Standard)    18 V DC bis 30 V DC, 2 mA bis 10 mA Arbeitspunktspannung    12 V DC Erdung    Gehäuse, geerdet Messfühlerdesign    Piezokeramik, Scherprinzip Gehäusematerial    316L Edelstahl Befestigung    10-32 unverlierbare Innensechskantschraube, 2-poliger Magnet (22 kg Magnetkraft) Ausgangsstecker    4-polig, M12 Gegenstecker    M12 - F4D Nicht-flüchtiger Speicher    TEDS-kompatibel (1451.4) Max. Vibrationsbeschleunigung    500 g Spitze Max. Stoßbeschleunigung    5000 g Spitze Elektromagnetische Empfindlichkeit, Äquivalent in g    100 μg/Gs Abdichtung    Luftdicht Temperaturbereich    -50 °C bis 120 °C ± 7 % Gewährleistung    Ein Jahr Spezifikationen des Drehzahlmessgeräts Abmessungen (L x B)    2,86 x 12,19 cm Gewicht    96 g mit Kabel Stromversorgung    Stromversorgung durch Schwingungsmessgerät 810 Erkennung    Laserdiode Klasse 2 Bereich (Messbereich)    6,0 bis 99.999 U/min Ungenauigkeit 6,0 bis 5999,9 U/min  ±0,01 % und ±1 Digit 5999,9 bis 99999 U/min  ±0,05 % und ±1 Digit Auflösung    0,1 U/min Messung in einer Entfernung von    1 cm bis 100 cm Einstellzeit    1 Sekunde (>60 U/min) Bedienelemente    Ein-Aus-Schalter Schnittstelle    6-polig, Mini-DIN Kabellänge    50 cm Gewährleistung    Ein Jahr Drehzahlmesserzubehör Reflektierendes Band:  1,5 x 52,5 cm Viewer PC-Software Mindestsystemanforderungen    1 GB RAM Betriebssystemanforderungen    Windows XP, Vista
