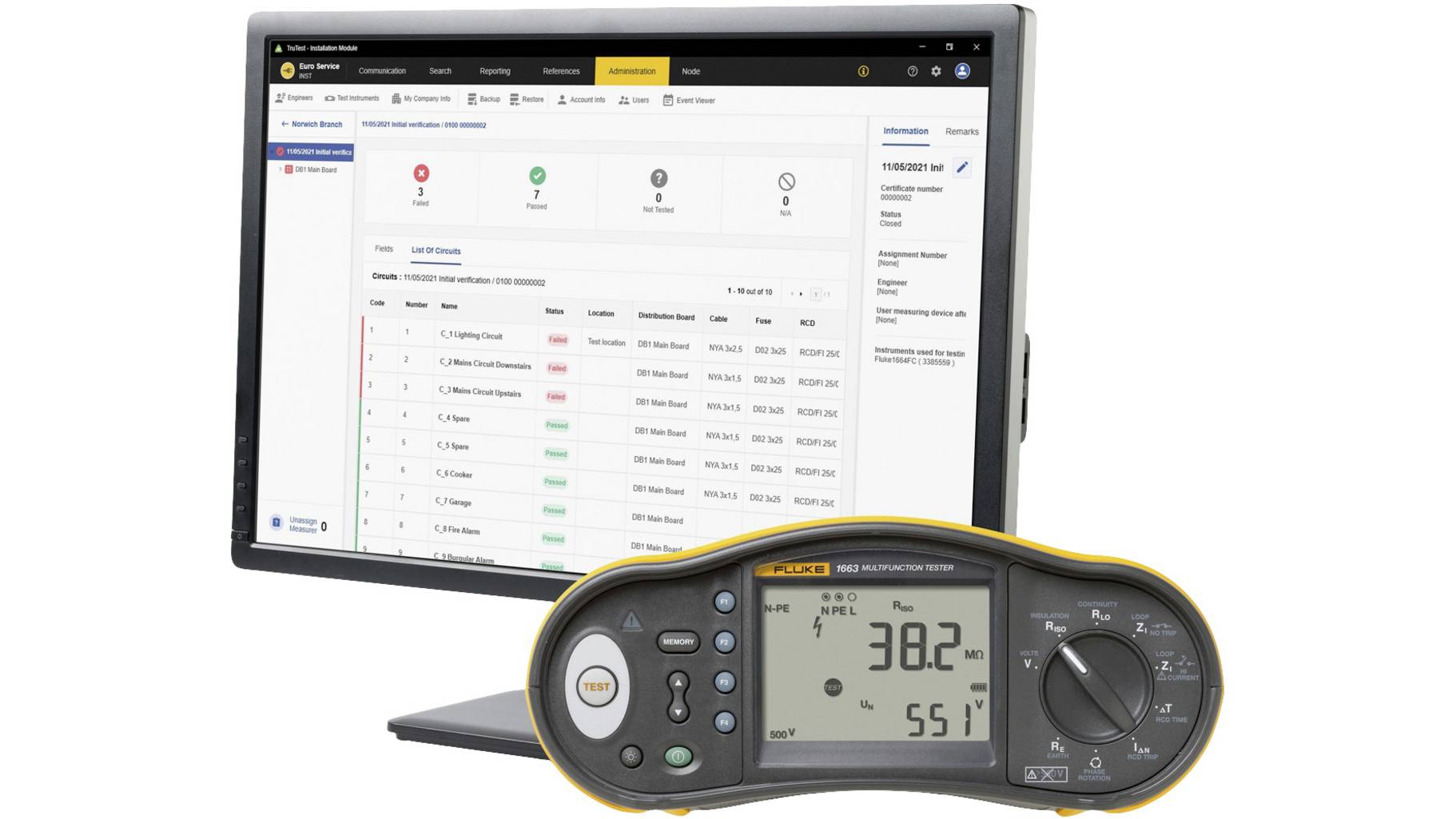

Fluke 1663 DE FTT KIT Installationstester FLK-1663 DE VDE-Prüf­ge­rät mit Trutest ADV

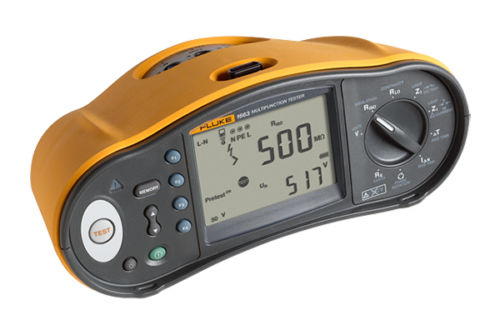

Fluke 1663 Multifunktions Installationstester   Lieferumfang: Fluke 1663 mit Kalibrierzertifikat 6 AA-Batterien (IEC LR6) C1600 Hartschalenkoffer Zero-Adapter Robuste Netzmessleitung STD-Standard-Messleitungssatz Gepolsterter Trage- und Hüftgurt Kurzanleitung TP165X Tastkopf mit Auslösetaste und Messleitungen       Fluke 1663 verleiht Ihnen mehr Kompetenz, da Sie schnell und effektiv überprüfen können, ob elektrische Anlagen lokale Normen und Vorschriften einhalten und Geräte schützen können, die versehentlich mit zu prüfenden Systemen verbunden sind.     Messfunktionen Durchgang bei den Eingängen L-N, N-PE Prüfen von gleichstromsensitiven RCD/FIs (Typ B) Erdungswiderstand Spannung und Frequenz Polaritätsprüfer, erkennt unterbrochene N-Leiter Isolationswiderstand Durchgang und Widerstand Messen Sie Motorwicklungen mit Durchgangsprüfung Schleifen- und Netzimpedanz Voraussichtlicher Erdschlussstrom (PEFC/IK) Voraussichtlicher Kurzschlussstrom (PSC/IK) Auslösezeit des RCD Auslösestrom des RCD (Rampentest) Misst in einer einzigen Prüfung die Auslösezeit und den Auslösestrom für RCD-Typ A und AC Variabler Prüfstrom für RCDs Automatische Testsequenz für Fehlerstrom-Schutzeinrichtungen (RCDs) Drehfeldrichtungsanzeiger   Weitere Funktionen Ein- und ausschaltbarer automatischer Start für RCD- und Schleifenimpedanzmessung Selbsttest Beleuchtete Anzeige   Speicherschnittstelle Z-max-Speicher Speicher PC-Schnittstelle (bei Verwendung mit optionaler FlukeView und Fluke DMS Software) Uhrzeit und Datum (bei Verwendung mit optionaler FlukeView Software)   Wechselspannungsmessung Bereich 500 V Auflösung 0,1 V Genauigkeit 45 bis 66 Hz 0,8 % + 3 Digits Eingangsimpedanz 360 kΩ Überlastschutz 660 V effektiv Durchgangsprüfung (RLO) Messbereich (Bereichsautomatik) 20 Ω/200 Ω/2.000 Ω Auflösung 0,01 Ω/0,1 Ω/1 Ω Leerlaufspannung >4 V Isolationswiderstandsmessung (RISO) Prüfspannungen 50/100/250/500/1.000 V Genauigkeit der Prüfspannung (bei Nennprüfstrom) + 10 %, -0 % Prüfspannung 50 V100 V250 V500 V1.000 V Isolationswiderstands-Messbereich 20 MΩ/50 MΩ20 MΩ/100 MΩ20 MΩ/200 MΩ20 MΩ/200 MΩ/500 MΩ20 MΩ/200 MΩ/1.000 MΩ Auflösung 0,01 MΩ/0,1 MΩ0,01 MΩ/0,1 MΩ0,01 MΩ/0,1 MΩ0,01 MΩ/0,1 MΩ/1 MΩ0,01 MΩ/0,1 MΩ/1 MΩ Prüfstrom 1 mA bei 50 kΩ1 mA bei 100 kΩ1 mA bei 250 kΩ1 mA bei 500 kΩ1 mA bei 1 MΩ Schleifen- und Netzimpedanz (ZI) Bereich 10 Ω/0,001 Ω/Hochstrom-mΩ-Modus Auflösung 0,01 Ω/0,1 Ω/1 Ω Voraussichtlicher Kurzschlussstrom, PSC-Test Bereich 1.000 A/10 kA (50 kA) Auflösung 1 A/0,1 kA Berechnung Voraussichtlicher Erdschlussstrom (PEFC) oder voraussichtlicher Kurzschlussstrom (PSC) wird mittels Division der gemessenen Netzspannung durch die gemessene Schleifenimpedanz (L-PE) bzw. Netzimpedanz (L-N) ermittelt.   RCD-Prüfung folgender Typen Typ des RCD AC¹G²,S³ Modell 1663 A ="4", AC¹, G²,S³ Anmerkungen ¹Reagiert auf Wechselstrom ²Allgemein, keine Verzögerung³Zeitverzögerung="4"Reagiert auf Impulssignal="5"Reagiert auf geglättetes Gleichstromsignal Auslösegeschwindigkeitsprüfung (ΔT) Aktuelle Einstellungen¹ 10/30/100/300/500/1.000 mA – VAR10/30/100 mA Multiplikator x ½, x 1x 5 Messbereich RCD-Typ G 310 ms50 ms RCD-Typ S 510 ms160 ms Anmerkungen ¹1.000-mA--Typ nur Wechselstrom700-mA-Maximum-Typ A im VAR-ModusVAR-Modus für Typ B nicht verfügbar. RCD-Auslösestrommessung, Rampenverfahren (IΔN) Strombereich 30 % bis 110 % des Nennstroms des RCD¹ Stufengröße 10 % von IΔN² Verweilzeit Typ G 300 ms/Stufe Typ S 500 ms/Stufe Messgenauigkeit ±5 % Spezifizierte Auslösestrombereiche (EN 61008-1) 50 % bis 100 % für Typ AC35 % bis 140 % für Typ A (>10 mA)35 % bis 200 % für Typ A (≤10 mA)50 % bis 200 % für Typ B²5 % für Typ B Anmerkungen ¹30 % bis 150 % für Typ A IΔN > 10 mA30 % bis 210 % für Typ A IΔN = 10 mA20 % bis 210 % für Typ B Erdwiderstandsprüfung (RE) Bereich 200 Ω/2000 Ω Auflösung 0,1 Ω/1 Ω Frequenz 128 Hz Ausgangsspannung 25 V Drehfeldrichtungsanzeige Symbol  Drehfeldrichtungsanzeiger ist aktiv. Allgemeine technische Daten Größe (L x B x H) 10 x 25 x 12,5 cm Gewicht (inkl. Batterien) 1,3 kg Batterieausführung, Batterieanzahl Typ AA, jeweils 6 Batterien Schutzart gemäß DIN EN 60529 IP 40 Sicherheit Gemäß EN 61010-1 Ausg. 2.0 (2001-02), UL61010, ANSI/ISA –s82.02.01 2000 und CAN/CSA c22.2 Nr. 1010 2. Ausgabe Überspannungskategorie CAT III/500 V, CAT IV 300 V Relevante Normen EN 61557-1 bis EN 61557-7 2. Ausgabe und EN 61557-10 2. Ausgabe

Fluke 1662 Multifunktions Installationstester   Lieferumfang: Fluke 1662 mit Kalibrierzertifikat 6 AA-Batterien (IEC LR6) C1600 Hartschalenkoffer Zero-Adapter Robuste Netzmessleitung STD-Standard-Messleitungssatz C1600 Hartschalenkoffer Gepolsterter Trage- und Hüftgurt Kurzanleitung TP165X Tastkopf mit Auslösetaste und Messleitungen     Messfunktionen Messfunktion Spannung und Frequenz Polaritätsprüfer, erkennt unterbrochene N-Leiter Isolationswiderstand Durchgang und Widerstand Messen Sie Motorwicklungen mit Durchgangsprüfung Schleifen- und Netzimpedanz Erdschlussstrom (PEFC/IK) Voraussichtlicher Kurzschlussstrom (PSC/IK) Auslösezeit des RCD Auslösestrom des RCD (Rampentest) Misst in einer einzigen Prüfung die Auslösezeit und den Auslösestrom für RCD-Typ A und AC Variabler Prüfstrom für RCDs Automatische Testsequenz für Fehlerstrom-Schutzeinrichtungen (RCDs) Drehfeldrichtungsanzeiger Weitere Funktionen Ein- und ausschaltbarer automatischer Start für RCD- und Schleifenimpedanzmessung Selbsttest Beleuchtete Anzeige Uhrzeit und Datum (bei Verwendung mit optionaler FlukeView Software)   Wechselspannungsmessung Bereich 500 V Auflösung 0,1 V Genauigkeit 45 bis 66 Hz 0,8 % + 3 Digits Eingangsimpedanz 360 kΩ Überlastschutz 660 V effektiv Durchgangsprüfung (RLO) Messbereich (Bereichsautomatik) 20 Ω/200 Ω/2.000 Ω Auflösung 0,01 Ω/0,1 Ω/1 Ω Leerlaufspannung >4 V Isolationswiderstandsmessung (RISO) Prüfspannungen 100/250/500/1.000 V Genauigkeit der Prüfspannung (bei Nennprüfstrom) + 10 %, -0 % Prüfspannung 50 V100 V250 V500 V1.000 V Isolationswiderstands-Messbereich 20 MΩ/50 MΩ20 MΩ/100 MΩ20 MΩ/200 MΩ20 MΩ/200 MΩ/500 MΩ20 MΩ/200 MΩ/1.000 MΩ Auflösung 0,01 MΩ/0,1 MΩ0,01 MΩ/0,1 MΩ0,01 MΩ/0,1 MΩ0,01 MΩ/0,1 MΩ/1 MΩ0,01 MΩ/0,1 MΩ/1 MΩ Prüfstrom 1 mA bei 50 kΩ1 mA bei 100 kΩ1 mA bei 250 kΩ1 mA bei 500 kΩ1 mA bei 1 MΩ Schleifen- und Netzimpedanz (ZI) Bereich 10 Ω/0,001 Ω/Hochstrom-mΩ-Modus Auflösung 0,01 Ω/0,1 Ω/1 Ω Voraussichtlicher Kurzchlussstrom, PSC-Test Bereich 1.000 A/10 kA (50 kA) Auflösung 1 A/0,1 kA Berechnung Voraussichtlicher Erdschlussstrom (PEFC) oder voraussichtlicher Kurzschlussstrom (PSC) wird mittels Division der gemessenen Netzspannung durch die gemessene Schleifenimpedanz (L-PE) bzw. Netzimpedanz (L-N) ermittelt. RCD-Prüfung folgender Typen Typ des RCD AC¹G²,S³ Modell 1662 A ="4", AC¹, G²,S³ Anmerkungen ¹Reagiert auf Wechselstrom ²Allgemein, keine Verzögerung³Zeitverzögerung="4"Reagiert auf Impulssignal="5"Reagiert auf geglättetes Gleichstromsignal Auslösegeschwindigkeitstest (ΔT) Aktuelle Einstellungen¹ 10/30/100/300/500/1.000 mA – VAR10/30/100 mA Multiplikator x ½, x 1x 5 Messbereich RCD-Typ G 310 ms50 ms RCD-Typ S 510 ms160 ms Anmerkungen ¹1.000-mA--Typ nur Wechselstrom700-mA-Maximum-Typ A im VAR-ModusVAR-Modus für Typ B nicht verfügbar. RCD-Auslösestrommessung, Rampenverfahren (IΔN) Strombereich 30 % bis 110 % des Nennstroms des RCD¹ Stufengröße 10 % von IΔN² Verweilzeit Typ G 300 ms/Stufe Typ S 500 ms/Stufe Messgenauigkeit ±5 % Spezifizierte Auslösestrombereiche (EN 61008-1) 50 % bis 100 % für Typ AC35 % bis 140 % für Typ A (>10 mA)35 % bis 200 % für Typ A (≤10 mA)50 % bis 200 % für Typ B²5 % für Typ B Anmerkungen ¹30 % bis 150 % für Typ A IΔN > 10 mA30 % bis 210 % für Typ A IΔN = 10 mA20 % bis 210 % für Typ B Drehfeldrichtungsanzeige Symbol  Drehfeldrichtungsanzeiger ist aktiv. Allgemeine technische Daten Größe (L x B x H) 10 x 25 x 12,5 cm Gewicht (inkl. Batterien) 1,3 kg Batterieausführung, Batterieanzahl Typ AA, jeweils 6 Batterien Schutzart gemäß DIN EN 60529 IP 40 Sicherheit Gemäß EN 61010-1 Ausg. 2.0 (2001-02), UL 61010, ANSI/ISA –s82.02.01 2000 und CAN/CSA c22.2 Nr. 1010 2. Ausgabe Überspannungskategorie CAT III/500 V, CAT IV 300 V Relevante Normen EN61557-1 bis EN61557-7 2. Ausgabe und EN61557-10 2. Ausgabe

Fluke 1662 DE FTT KIT Multifunktions Installationstester VDE Prüfgerät mit Trutest Software ADV   Lieferumfang: Fluke 1662 mit Kalibrierzertifikat Fluke Trutest Advanced Software 6 AA-Batterien (IEC LR6) C1600 Hartschalenkoffer Zero-Adapter Robuste Netzmessleitung STD-Standard-Messleitungssatz C1600 Hartschalenkoffer Gepolsterter Trage- und Hüftgurt Kurzanleitung TP165X Tastkopf mit Auslösetaste und Messleitungen     Messfunktionen Messfunktion Spannung und Frequenz Polaritätsprüfer, erkennt unterbrochene N-Leiter Isolationswiderstand Durchgang und Widerstand Messen Sie Motorwicklungen mit Durchgangsprüfung Schleifen- und Netzimpedanz Erdschlussstrom (PEFC/IK) Voraussichtlicher Kurzschlussstrom (PSC/IK) Auslösezeit des RCD Auslösestrom des RCD (Rampentest) Misst in einer einzigen Prüfung die Auslösezeit und den Auslösestrom für RCD-Typ A und AC Variabler Prüfstrom für RCDs Automatische Testsequenz für Fehlerstrom-Schutzeinrichtungen (RCDs) Drehfeldrichtungsanzeiger Weitere Funktionen Ein- und ausschaltbarer automatischer Start für RCD- und Schleifenimpedanzmessung Selbsttest Beleuchtete Anzeige Uhrzeit und Datum (bei Verwendung mit optionaler FlukeView Software)   Wechselspannungsmessung Bereich 500 V Auflösung 0,1 V Genauigkeit 45 bis 66 Hz 0,8 % + 3 Digits Eingangsimpedanz 360 kΩ Überlastschutz 660 V effektiv Durchgangsprüfung (RLO) Messbereich (Bereichsautomatik) 20 Ω/200 Ω/2.000 Ω Auflösung 0,01 Ω/0,1 Ω/1 Ω Leerlaufspannung >4 V Isolationswiderstandsmessung (RISO) Prüfspannungen 100/250/500/1.000 V Genauigkeit der Prüfspannung (bei Nennprüfstrom) + 10 %, -0 % Prüfspannung 50 V100 V250 V500 V1.000 V Isolationswiderstands-Messbereich 20 MΩ/50 MΩ20 MΩ/100 MΩ20 MΩ/200 MΩ20 MΩ/200 MΩ/500 MΩ20 MΩ/200 MΩ/1.000 MΩ Auflösung 0,01 MΩ/0,1 MΩ0,01 MΩ/0,1 MΩ0,01 MΩ/0,1 MΩ0,01 MΩ/0,1 MΩ/1 MΩ0,01 MΩ/0,1 MΩ/1 MΩ Prüfstrom 1 mA bei 50 kΩ1 mA bei 100 kΩ1 mA bei 250 kΩ1 mA bei 500 kΩ1 mA bei 1 MΩ Schleifen- und Netzimpedanz (ZI) Bereich 10 Ω/0,001 Ω/Hochstrom-mΩ-Modus Auflösung 0,01 Ω/0,1 Ω/1 Ω Voraussichtlicher Kurzchlussstrom, PSC-Test Bereich 1.000 A/10 kA (50 kA) Auflösung 1 A/0,1 kA Berechnung Voraussichtlicher Erdschlussstrom (PEFC) oder voraussichtlicher Kurzschlussstrom (PSC) wird mittels Division der gemessenen Netzspannung durch die gemessene Schleifenimpedanz (L-PE) bzw. Netzimpedanz (L-N) ermittelt. RCD-Prüfung folgender Typen Typ des RCD AC¹G²,S³ Modell 1662 A ="4", AC¹, G²,S³ Anmerkungen ¹Reagiert auf Wechselstrom ²Allgemein, keine Verzögerung³Zeitverzögerung="4"Reagiert auf Impulssignal="5"Reagiert auf geglättetes Gleichstromsignal Auslösegeschwindigkeitstest (ΔT) Aktuelle Einstellungen¹ 10/30/100/300/500/1.000 mA – VAR10/30/100 mA Multiplikator x ½, x 1x 5 Messbereich RCD-Typ G 310 ms50 ms RCD-Typ S 510 ms160 ms Anmerkungen ¹1.000-mA--Typ nur Wechselstrom700-mA-Maximum-Typ A im VAR-ModusVAR-Modus für Typ B nicht verfügbar. RCD-Auslösestrommessung, Rampenverfahren (IΔN) Strombereich 30 % bis 110 % des Nennstroms des RCD¹ Stufengröße 10 % von IΔN² Verweilzeit Typ G 300 ms/Stufe Typ S 500 ms/Stufe Messgenauigkeit ±5 % Spezifizierte Auslösestrombereiche (EN 61008-1) 50 % bis 100 % für Typ AC35 % bis 140 % für Typ A (>10 mA)35 % bis 200 % für Typ A (≤10 mA)50 % bis 200 % für Typ B²5 % für Typ B Anmerkungen ¹30 % bis 150 % für Typ A IΔN > 10 mA30 % bis 210 % für Typ A IΔN = 10 mA20 % bis 210 % für Typ B Drehfeldrichtungsanzeige Symbol  Drehfeldrichtungsanzeiger ist aktiv. Allgemeine technische Daten Größe (L x B x H) 10 x 25 x 12,5 cm Gewicht (inkl. Batterien) 1,3 kg Batterieausführung, Batterieanzahl Typ AA, jeweils 6 Batterien Schutzart gemäß DIN EN 60529 IP 40 Sicherheit Gemäß EN 61010-1 Ausg. 2.0 (2001-02), UL 61010, ANSI/ISA –s82.02.01 2000 und CAN/CSA c22.2 Nr. 1010 2. Ausgabe Überspannungskategorie CAT III/500 V, CAT IV 300 V Relevante Normen EN61557-1 bis EN61557-7 2. Ausgabe und EN61557-10 2. Ausgabe

Erdungsmessspieß-Satz Erdungsspieße Earth Spike Test KIT   2 Stück Erdungsspieße 5 Messleitungen wie abgebildet

Fluke FLK-FEV300/KIT DE Prüfadaptersatz für Elektrofahrzeug-Ladestationen 1664FC Lieferumfang: FEV300/BASIC Prüfadapter 1664 FC Multifunktions-Installationstester FEV300-CON-TY2 Prüfkabel Typ 2 Tragetasche   Wichtigste Merkmale Schutzleiter (PE) können auf ein mögliches Vorhandensein gefährlicher Spannungen gegen Erde sicher geprüft werden Simulation verschiedener Strombelastbarkeiten der Ladeverkabelung Simulation der Fahrzeugladezustände  Simulation eines Erdungsfehlers (PE) Fluke 1664 FC zur Durchführung von Installationsprüfungen und Prüfkabel Typ 2 im Lieferumfang     Allgemeine Funktionsmerkmale Eingangsspannung Bis zu 250 V (einphasiges System)/bis zu 480 V (Dreiphasensystem), 50/60 Hz, max. 10 A Interne Leistungsaufnahme Max. 3 W Prüfkabel FEV300-CON-TY2 AC-Ladebetriebsart 3, geeignet für Typ 2 gemäß IEC 62196-2, für Steckdose oder für ein fest angeschlossenes Ladekabel mit Fahrzeuganschluss (Typ 2, 7-polig, dreiphasig) Prüfkabel FEV300-CON-TY1 AC-Ladebetriebsart 3, geeignet für Typ 1 gemäß IEC 62196-2 bzw. SAE J1772 mit Fahrzeuganschluss (Typ 1, 5-polig, einphasig) Abmessungen (H×B×T) 110  × 45  × 220 mm (ohne Prüfkabel und Stecker) Gewicht (einschließlich Prüfkabel Typ 1 oder Typ 2) Ca. 1 kg Sicherheitsnormen IEC/EN 61010-1, Verschmutzungsgrad 2IEC/EN 61010-2-030, CAT II 300 V, Schutzklasse II Schutzart Gemäß IEC 60529: IP 54 (Gehäuse)Gemäß IEC 60529: IP 54 (Steckdosen mit aufgesteckten Schutzkappen, Stecker in angeschlossenem Zustand oder mit aufgesteckten Schutzkappen, ansonsten IP 20) Betriebstemperatur -20 °C bis 40 °C Lagertemperatur -20 °C bis 50 °C Relative Luftfeuchte bei Betrieb (Bereich) 10 % bis 85 % RH, nichtkondensierend Relative Luftfeuchtigkeit bei Lagerung 0 % bis 85 %, nicht kondensierend Max. Höhenlage bei Betrieb 2000 m max. Funktionen Schutzleiter-Vorprüfung (PE) Anzeige bei >50 V AC/DC zwischen Schutzleiter (PE) und Berührungssensor PP-Simulation (Kabelsimulation) Offen, 13 A, 20 A, 32 A, 63 A CP-Zustände (Kontaktpilot) Zustand A, B, C, D CP-Fehlerzustand E Ein/Aus (CP-Signal zu PE kurzgeschlossen) Schutzleiter-Fehlerzustand F (Erdungsfehler) Ein/Aus (Unterbrechung des Schutzleiters) Ausgänge (nur zu Messzwecken) Messanschlüsse L1, L2, L3, N, PE Max. 250/480 V, max. 10 A Anschlüsse für CP-Signalausgang ca. +/-12 V Vorsicht: Bei falscher Verdrahtung oder bei einem Fehler an der Ladestation können diese Anschlüsse gefährlich sein.   Wechselspannungsmessung Bereich 500 V Auflösung 0,1 V Genauigkeit bei 45 bis 66 Hz 0,8 % + 3 Zählwerte Eingangsimpedanz 360 kΩ Überlastungsschutz 660 V effektiv Durchgangsprüfung (RLO) Messbereiche (Bereichsautomatik) 20 Ω/200 Ω/2000 Ω Auflösung 0,01 Ω/ 0,1 Ω/1 Ω Leerlaufspannung >4 V Isolationswiderstandsmessung (RISO) Prüfspannungen 50 / 100 / 250 / 500 / 1.000 V Genauigkeit der Prüfspannung (bei Nennprüfstrom) +10%, -0% Prüfspannungen 50 V100 V250 V500 V1000 V Bereich des Isolationswiderstands 20 MΩ / 50 MΩ20 MΩ / 100 MΩ20 MΩ / 200 MΩ20 MΩ / 200 MΩ / 500 MΩ20 MΩ / 200 MΩ / 1000 MΩ Auflösung 0,01 MΩ / 0,1 MΩ0,01 MΩ / 0,1 MΩ0,01 MΩ / 0,1 MΩ0,01 MΩ / 0,1 MΩ / 1 MΩ0,01 MΩ / 0,1 MΩ / 1 MΩ Prüfstrom 1 mA bei 50 kΩ1 mA bei 100 kΩ1 mA bei 250 kΩ1 mA bei 500 kΩ1 mA bei 1 MΩ Schleifen- und Netzimpedanz (ZI) Bereich 10 Ω / 0,001 Ω / Hochstrom-mΩ-Modus Auflösung 0,01 Ω / 0,1 Ω / 1 Ω Kurzschlussstrom (Ik), PSC-Test Bereich 1.000 A / 10 kA (50 kA) Auflösung 1 A / 0,1 kA Berechnete Werte Kurzschlussstrom/Erdschlussstrom (Ik/PEFC) oder Kurzschlussstrom (Ik/PSC) werden mittels Division der gemessenen Netzspannung durch die gemessene Schleifenimpedanz (L-PE) bzw. Netzimpedanz (L-N) ermittelt. Prüfung von Fehlerstromschutzeinrichtungen (RCD) RCD-Typ AC¹G²,S³ Fluke 1664 A, AC, B5, S Hinweise ¹Reagiert auf AC²Allgemein, keine Verzögerung³Zeitverzögerung4Reagiert auf Impulssignal5Reagiert auf ein geglättetes DC-Signal Auslösezeitprüfung (ΔT) Stromeinstellungen¹ 10–30–100–300–500–1000 mA – VAR10–30–100 mA Multiplikator x ½, x 1x 5 Messbereiche RCD Typ G 310 ms50 ms RCD Typ S 510 ms160 ms Hinweise ¹Nur 1000 mA Typ ACNur 700 mA (max.) (Typ A) im VAR-ModusDer VAR-Modus ist für Typ B nicht verfügbar. RCD-Auslösestrommessung, Rampenverfahren (IΔN) Strombereich 30 % bis 110 % des Nennstroms des RCD¹ Stufengröße 10 % von IΔN² Verweilzeit Typ G 300 ms/Schritt Typ S 500 ms/Schritt Messgenauigkeit ±5 % Spezifizierte Auslösestrombereiche (gemäß EN 61008-1) 50 % bis 100 % für Typ AC35 % bis 140 % für Typ A (>10 mA)35 % bis 200 % für Typ A (≤10 mA)50 % bis 200 % für Typ B²5 % für Typ B Hinweise ¹30 % bis 150 % für Typ A IΔN > 10 mA30 % bis 210 % für Typ A IΔN = 10 mA20 % bis 210 % für Typ B Erdwiderstandsprüfung (RE) Bereich 200 Ω/2000 Ω Auflösung 0,1 Ω/1 Ω Frequenz 128 Hz Ausgangsspannung 25 V Phasendrehrichtung Symbol  Drehfeldrichtungsanzeige ist aktiv. Allgemeine Spezifikationen Abmessungen (L x B x H) 10 x 25 x 12,5 cm Gewicht (einschl. Batterien) 1,3 kg Batterietyp, Anzahl 1,5 V Typ AA (LR6, Mignon), 6 Stück pro Gerät. Schutzart IP 40 Sicherheit Entspricht EN 61010-1 Ausgabe 2.0 (2001-02), UL61010, ANSI/ISA -s82.02.01 2000 und CAN/CSA c22.2 Nr. 1010, 2. Ausgabe Überspannungskategorien CAT III 500 V, CAT IV 300 V Elektrische Sicherheit in Niederspannungsnetzen EN 61557-1 bis EN 61557-7 2. Ausgabe und EN 61557-10 2. Ausgabe
