Produktinformationen "Beha Amprobe 5008532 EV-520-D Adapter Prüfadapter-Set zur Messung an Ladestationen von Elektrofahrze"

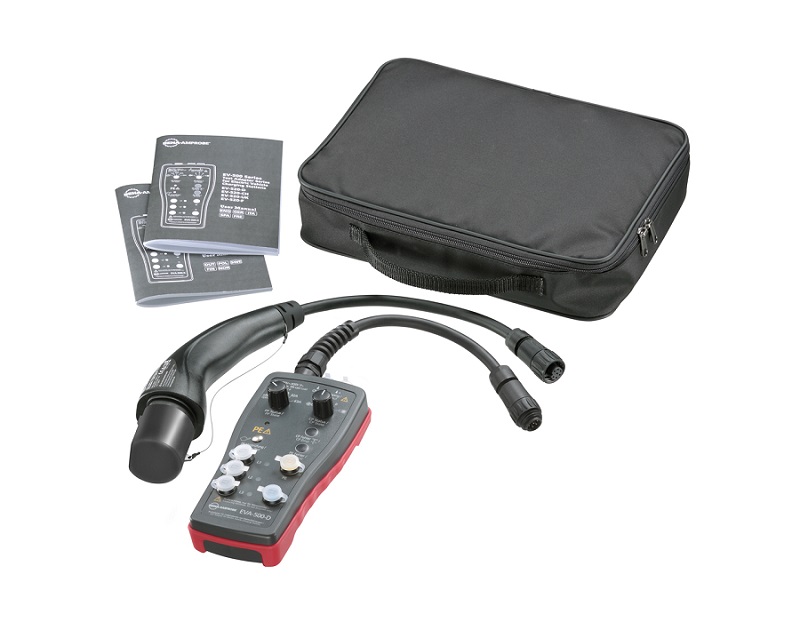

Beha Amprobe 5008532 EV-520-D Adapter Prüfadapter-Set zur Messung an Ladestationen von Elektrofahrzeugen
Lieferumfang
EVA-500-D Prüfadapter
EVC-20 Prüfkabel für Ladestationen von Elektrofahrzeugen Typ 2 mit Ladesteckdose oder festangeschlossenem Ladestecker
Bedienungsanleitung
Tragetasche
Erhalten Sie Zugriff auf den Ladeausgang, um Sicherheits- und Funktionsprüfungen durchzuführen, indem Sie das Vorhandensein eines Elektrofahrzeugs simulieren. Die Prüfadapter-Sets der EV-500 Serie wurden entwickelt, um die Funktion und Sicherheit von Ladestationen mit Ladebetriebsart 3 für das AC-Laden zu prüfen. Das Prüfadapter-Set ermöglicht Ihnen Prüfungen mit geeigneten Messgeräten wie einem Installationstester (z. B. Serie ProInstall von Beha-Amprobe).
PE-Vorprüfung: Mit dieser Sicherheitsfunktion wird der Schutzleiter auf ein mögliches Vorhandensein einer gefährlicher Spannungen gegen Erde geprüft.
Status des Proximity-Pilot PP (Kabelsimulation): Zur Simulation unterschiedlicher Strombelastbarkeiten von Ladekabeln, wählbar über den Drehschalter PP-Status.
Status des Control-Pilot CP (Fahrzeugsimulation): Zur Simulation verschiedener Ladestatus, wählbar über den Drehschalter CP-Status.
Simulation CP-Fehler „E“
Simulation PE-Fehler (Erdungsfehler)
Geeignet für Elektrofahrzeug-Ladestationen der Ladebetriebsart 3
EV-Steckvorrichtung für Typ 2 und Typ 1
Messanschlüsse L1, L2, L3, N und PE zum Anschluss eines Prüfgeräts, z. B. einem Installationsmessgerät, zur Durchführung von Sicherheits- und Funktionsprüfungen.
Anschlüsse für den CP-Signalausgang zur Überprüfung der Kommunikation zwischen Adapter (=simuliertes Elektrofahrzeug) und Ladestation
Wifi Barcodescanner geeignet für Fluke Gerätetester 6500-2
Mit diesem Wifi Barcodescanner sparen Sie sich zeitaufwendige Eingaben von Seriennummern oder umständliches entwirren von Kabeln beim Scannen von Barcodes.
Einfachste Handhabung:
Einfach den Wifi Adapter an den USB Anschluss des Gerätetesters anstecken, durch Plug & Play erkennt der Gerätetester den Wifi Adapter automatisch als Barcodescanner.
Nach der Messung einfach den Barcode scannen, FERTIG.
Lieferumfang:
1 X Scanner
1 X USB Empfänger
1 x USB Kabel
1 x Bedienungsanleitung
Merkmale:
- Komfortables und effizientes Produkt: 2,4G kabelloses Kommunikationsmodul und effektiver Kommunikationsabstand ist 30-50mm, das nicht von anderen 2,4GHz Gerät gestört wird.
- Keine Sorgen um die Interferenz mit anderen Geräten: Jeder Scanner kann mit einer individuellen ID benannt werden, um die Interferenz mit anderen bei der Arbeit in einem Netzwerk zu vermeiden.
- Großer Barcodebestand: kann 500-10000 Codes speichern, einfaches Scannen mit einem USB Dongle.
- Schwache Energie Warnung: der Scanner gibt einen langen Signalton, wenn die Spannung der Batterie unter 3,5V ist.
Spezifikation:
- Spannungsversorgung: 5VDC ± 5%
- Stromaufnahme: 25mA(im Betrieb), 95mA(maximum), 250mA(in der Aufladung)
– Lichtquelle: Rot Laser LED 650nm
– Lesegeschwindigkeit: 100 Scans per Sekunde
- Auflösung: 4mil
- Lesewinkel: ±60°、±65°、±42°(links-rechts、vorwärts-rückwärts、spin)
- Barcodes: Code 39, Full ASCII Code 39+32,UPC-A, UPC-E, EAN13, EAN8, EAN-14, UCC/EAN128, Code 128 A+B+C JAN13, Jan8, CODABAR, Code 11, Interleaved 2/5, Industrial 2/5, Matrix 2/5, China Postage, Code 93, MSI/PLESSEY, ISBN/ISSN, Code 4, Deutsche Post Identcode und Andere
- Anzeige: LED Anzeige
- Material:ABS+PVC
- Batterie: 3.7V/750mAh,Li-ion
- Aufladezeit: 2.5 Stunden
- Betriebszeit: 20 Stunden
- Funktionsfähige Reichweite: 30m
- Anschluss: USB
- Falltest: 1,5 Meter auf Beton, Industrietauglich
- Lichtstärke: 400 Lux (max.)
1000 Stück Prüfplaketten nach DGUV V3 Nachfolger der BGV A3
Manipulationssicher, selbstzerstörend beim Ablösen
Kratzfest - Wasserfest für Innen und Aussen UV-beständig
Fahrbe: gelb
Text: Geprüft nach DGUV V3
Monate: 1-12
Jahre: 2023-2028
Durchmesser: 20mm
1000 Stück auf Rolle
Fluke 1664 FC Multifunktions-Installationstester FLK-1664FC und Megger EVCA210
Lieferumfang:
1664 FC mit Kalibrierzertifikat
Megger EVCA210
6 AA-Batterien (IEC LR6)
C1600 Hartschalenkoffer
Zero-Adapter
Robuste Netzmessleitung
STD-Standard-Messleitungssatz
Gepolsterter Trage- und Hüftgurt
Kurzanleitung
TP165X Tastkopf mit Auslösetaste und Messleitungen
Beha Amprobe EV-520:Erhalten Sie Zugriff auf den Ladeausgang, um Sicherheits- und Funktionsprüfungen durchzuführen, indem Sie das Vorhandensein eines Elektrofahrzeugs simulieren. Die Prüfadapter-Sets der EV-500 Serie wurden entwickelt, um die Funktion und Sicherheit von Ladestationen mit Ladebetriebsart 3 für das AC-Laden zu prüfen. Das Prüfadapter-Set ermöglicht Ihnen Prüfungen mit geeigneten Messgeräten wie einem Installationstester (z. B. Serie ProInstall von Beha-Amprobe).
PE-Vorprüfung: Mit dieser Sicherheitsfunktion wird der Schutzleiter auf ein mögliches Vorhandensein einer gefährlicher Spannungen gegen Erde geprüft.
Status des Proximity-Pilot PP (Kabelsimulation): Zur Simulation unterschiedlicher Strombelastbarkeiten von Ladekabeln, wählbar über den Drehschalter PP-Status.
Status des Control-Pilot CP (Fahrzeugsimulation): Zur Simulation verschiedener Ladestatus, wählbar über den Drehschalter CP-Status.
Simulation CP-Fehler „E“
Simulation PE-Fehler (Erdungsfehler)
Geeignet für Elektrofahrzeug-Ladestationen der Ladebetriebsart 3
EV-Steckvorrichtung für Typ 2 und Typ 1
Messanschlüsse L1, L2, L3, N und PE zum Anschluss eines Prüfgeräts, z. B. einem Installationsmessgerät, zur Durchführung von Sicherheits- und Funktionsprüfungen.
Anschlüsse für den CP-Signalausgang zur Überprüfung der Kommunikation zwischen Adapter (=simuliertes Elektrofahrzeug) und Ladestation
Fluke 1664 FC verleiht Ihnen mehr Kompetenz, da Sie schnell und effektiv überprüfen können, ob elektrische Anlagen lokale Normen und Vorschriften einhalten, Geräte schützen können, die versehentlich mit zu prüfenden Systemen verbunden sind, und ganz einfach Prüfergebnisse per Smartphone teilen können.
Mit Autotest führen Sie die Prüfung von Leitungs- und Schleifenimpedanz, RCD-Auslösestrom und -Auslösezeit sowie Isolationsprüfungen mit einer einzigen Verbindung und durch einen einzigen Tastendruck durch.
Zusatzmodus mit hohem Prüfstrom für die Schleifenimpedanzmessung. Schnellere Ausgabe der Messergebnisse im Vergleich zur Schleifenimpedanzmessung ohne Auslösung der Fehlerstrom-Schutzeinrichtung (RCDs).
Z-max-Speicher für Schleifenprüfungen – leichte Evaluierung des höchsten Messwerts bei der Schleifenprüfung.
Einzigartiger Zero-Adapter für schnelle, stets zuverlässige und genaue Kompensation der Messleitungen und Netzmessleitung.
Schnelle Spannungsmessung (L-N, L-PE und N-PE) über die Netzleitung. Messeingänge müssen nicht gewechselt werden.
Messen Sie RCD-Auslösestrom und -Auslösezeit gleichzeitig (RCD-Typ AC und A).
Zwei Messungen gleichzeitig und Doppelanzeige PEFC oder PSC und Schleifenimpedanz werden gleichzeitig gemessen und parallel angezeigt, wodurch Sie Zeit einsparen.
Wählen Sie über Softkeys die erforderlichen Eingangsbuchsen aus – es ist nicht notwendig, Messleitungen zu wechseln.
Automatischer Start für Schleifen- und RCD-Prüfungen – die Prüfungen beginnen, sobald die Netzspannung stabil ist.
Erkennt erhöhte Spannungen gegen Erde ab 50 V und zeigt potenziell gefährliche Situationen an.
Wird mit den für höchste Sicherheit entwickelten SureGrip™ Messleitungen und Messklemmen geliefert, die dem Benutzer einen komfortablen, zuverlässigen Griff und konsistente Ergebnisse bieten.
Anhand der Position des Drehschalters ist klar zu erkennen, welche Funktion eingestellt ist. Dieser Schalter dient zur Auswahl sämtlicher Funktionen, ohne dass komplizierte mehrstufige Menüs nötig wären.
Dank des großen Displays mit Hintergrundbeleuchtung, eindeutigen Symbolen und besonders großem Betrachtungswinkel können die Messwerte gut und sicher abgelesen werden.
Anzeige der Prüfergebnisse von RCDs anhand von Gut/Schlecht-Indikatoren.
Strom für die Prüfung von Fehlerstrom-Schutzeinrichtungen (RCDs) variabel einstellbar für benutzerdefinierte Einstellungen.
Schleifen- und Leitungswiderstand mit mΩ-Auflösung.
Prüfen von gleichstromsensitiven RCDs (Typ B).
Erweiterter Speicher mit 3 Layern.
Verwendet Durchgangsprüfströme, um Motorwicklungen zu messen.
Übersteht einen Fall aus 1 Meter Höhe.
Kompakt, leicht (weniger als 1,3 kg), mit zusätzlichem gepolsterten Trageriemen, der Ihre Hände frei hält und so die ganztägige Messarbeit erleichtert.
Alle Marken sind Eigentum ihrer jeweiligen Inhaber. Smartphone, Wireless Service und Gebühren sind nicht im Lieferumfang enthalten. Die ersten 5 GB Speicherplatz sind kostenlos. Kompatibel mit iPhone 4s und höher mit iOS 8 oder höher, iPad (in einem iPhone-Frame auf dem iPad) und Galaxy S4, Nexus 5, HTC One mit Android™ 4.4.x oder höher. Apple und das Apple-Logo sind Marken von Apple Inc., die in den USA und weiteren Ländern registriert sind. App Store ist ein Dienstleistungszeichen von Apple Inc. Google Play ist eine Marke von Google Inc.
Wechselspannungsmessung
Bereich
500 V
Auflösung
0,1 V
Genauigkeit 45 bis 66 Hz
0,8 % + 3 Digits
Eingangsimpedanz
360 kΩ
Überlastschutz
660 V effektiv
Durchgangsprüfung (RLO)
Messbereich (Bereichsautomatik)
20 Ω/200 Ω/2.000 Ω
Auflösung
0,01 Ω/0,1 Ω/1 Ω
Leerlaufspannung
>4 V
Isolationswiderstandsmessung (RISO)
Prüfspannungen
50/100/250/500/1.000 V
Genauigkeit der Prüfspannung (bei Nennprüfstrom)
+ 10 %, -0 %
Prüfspannung
50 V 100 V 250 V 500 V 1.000 V
Isolationswiderstands-Messbereich
20 MΩ/50 MΩ 20 MΩ/100 MΩ 20 MΩ/200 MΩ 20 MΩ/200 MΩ/500 MΩ 20 MΩ/200 MΩ/1.000 MΩ
Auflösung
0,01 MΩ/0,1 MΩ 0,01 MΩ/0,1 MΩ 0,01 MΩ/0,1 MΩ 0,01 MΩ/0,1 MΩ/1 MΩ 0,01 MΩ/0,1 MΩ/1 MΩ
Prüfstrom
1 mA bei 50 kΩ 1 mA bei 100 kΩ 1 mA bei 250 kΩ 1 mA bei 500 kΩ 1 mA bei 1 MΩ
Schleifen- und Netzimpedanz (ZI)
Bereich
10 Ω/0,001 Ω/Hochstrom-mΩ-Modus
Auflösung
0,01 Ω/0,1 Ω/1 Ω
Voraussichtlicher Erdschlussstrom/Kurzschlussstrom, PSC-Test
Bereich
1.000 A/10 kA (50 kA)
Auflösung
1 A/0,1 kA
Berechnung
Voraussichtlicher Erdschlussstrom (PEFC) oder voraussichtlicher Kurzschlussstrom (PSC) wird mittels Division der gemessenen Netzspannung durch die gemessene Schleifenimpedanz (L-PE) bzw. Netzimpedanz (L-N) ermittelt.
RCD-Prüfung folgender Typen
Typ des RCD
AC¹ G²,S³
Modell 1664
A, AC, B ="5", S
Anmerkungen
¹Reagiert auf Wechselstrom ²Allgemein, keine Verzögerung ³Zeitverzögerung ="4"Reagiert auf Impulssignal ="5"Reagiert auf geglättetes Gleichstromsignal
Auslösezeitmessung (ΔT)
Aktuelle Einstellungen¹
10/30/100/300/500/1.000 mA – VAR 10/30/100 mA
Multiplikator
x ½, x 1 x 5
Messbereich
RCD-Typ G
310 ms 50 ms
RCD-Typ S
510 ms 160 ms
Anmerkungen
¹1.000-mA--Typ nur Wechselstrom 700-mA-Maximum-Typ A im VAR-Modus VAR-Modus für Typ B nicht verfügbar.
RCD-Auslösestrommessung, Rampenverfahren (IΔN)
Strombereich
30 % bis 110 % des Nennstroms des RCD¹
Stufengröße
10 % von IΔN²
Verweilzeit
Typ G
300 ms/Stufe
Typ S
500 ms/Stufe
Messgenauigkeit
±5 %
Spezifizierte Auslösestrombereiche (EN 61008-1)
50 % bis 100 % für Typ AC 35 % bis 140 % für Typ A (>10 mA) 35 % bis 200 % für Typ A (≤10 mA) 50 % bis 200 % für Typ B ²5 % für Typ B
Anmerkungen
¹30 % bis 150 % für Typ A IΔN > 10 mA 30 % bis 210 % für Typ A IΔN = 10 mA 20 % bis 210 % für Typ B
Erdwiderstandsprüfung (RE)
Bereich
200 Ω/2000 Ω
Auflösung
0,1 Ω/1 Ω
Frequenz
128 Hz
Ausgangsspannung
25 V
Drehfeldrichtungsanzeige
Symbol
Drehfeldrichtungsanzeiger ist aktiv.
Allgemeine technische Daten
Größe (L x B x H)
10 x 25 x 12,5 cm
Gewicht (inkl. Batterien)
1,3 kg
Batterieausführung, Batterieanzahl
Typ AA, 6 Batterien
Schutzart gemäß DIN EN 60529
IP 40
Sicherheit
Gemäß EN61010-1 Ausg. 2.0 (2001-02), UL61010, ANSI/ISA –s82.02.01 2000 und CAN/CSA c22.2 Nr. 1010 2. Ausgabe
Überspannungskategorien
CAT III 500 V, CAT IV 300 V
Relevante Normen
EN 61557-1 bis EN 61557-7 2. Ausgabe und EN 61557-10 2. Ausgabe
Chauvin Arnoux PEL 104 Netzanalysator + 3x MA194-350 Stromzangen mit 3G/GPRS, WiFi, Bluetooth, Ethernet, USB
Mit dem neuen 3G/GPRS-Verfahren kann der Benutzer eine SIM Karte in seinen PEL-Recorder stecken und so über eine GSM/3G-Verbindung drahtlos mit ihm kommunizieren. Da sich Messkampagnen oft über mehrere Tage oder Wochen erstrecken, besteht so die Möglichkeit, die einwandfreie Funktion des PEL-Recorders zu überprüfen.Durch diese Verfahren lassen sich die Messungen in Echtzeit verfolgen und die gemessenen Daten weltweit übermitteln.Bei einem Alarm kann sich der Benutzer automatisch eine E-Mail schicken lassen.
Lieferumfang:
PEL104, 1 Transporttasche, 4 Messleitungen, 4 Krokodilklemmen, 1 Satz Kennzeichnungsteile, 1 Netzadapter 600 V, 1 SD-Karte, 1 Adapter SD-USB, 1 USB-Kabel,1 PC-Software PEL TRANSFER zum Download von der Webseite
Bitte beachten Sie folgende Vorraussetzungen für 3G/GPRS Nutzung:
Für das 3G/GPRS-Verfahren ist eine eigene Sim Karte notwendig, welche nicht im Lieferumfang enthalten ist.
Sie müssen unter Konfiguration / Kommunikation / 3G den APN (Access Point Name) und den PIN-Code der SIM-Karte über die PEL Transfer-Software angeben. Der IRD-Server von Chauvin Arnoux wird automatisch aktiviert.
Für die 3G-UMTS/GPRS-Verbindung werden die vom Gerät gesendeten Daten über einen von Chauvin Arnoux gehosteten IRDServer übertragen. Um die Daten auf Ihrem PC empfangen zu können, müssen Sie den IRD-Server in PEL Transfer aktivieren.
Hauptmerkmale
• Kompaktes Gehäuse mit Magnethalterung• Vernetzbar über WiFi, 3G-UMTS/GPRS, LAN (Ethernet), Bluetooth und USB• Android-App• Selbstversorgt über seine Spannungseingänge bis 600 V• Ständige Datenaufzeichnung im Takt bis herunter zu 200 ms• Messungen gemäß Norm IEEE 1459• 4 Spannungs- und 3 Stromeingänge
Der Leistungs-Datenlogger PEL104 misst und speichert sämtliche wichtigen Daten für eine genaue Analyse des Energieverbrauchs. Der PEL104 lässt sich ohne Netzunterbrechung einbauen und benutzen.
ErgonomieAls tragbares, robustes und kompaktes Gerät mit Magnethalterung lässt sich der PEL104 einfach einbauen, wie z.B. in einen Schaltschrank. Der Recorder verfügt über 3 Eingänge für Spannung und 3 Eingänge für Strom. Keine Probleme mehr mit Batterien oder Akkus, da sich das Gerät mit dem mitgelieferten Zubehörteil über die Phase selbst mit Strom versorgt.Sein beleuchtetes LC-Display zeigt drei Messwerte digital an und ist hervorragend ablesbar.Der PEL 104 ist mit einer SD-Speicherkarte ausgerüstet, in der sich die Messdaten von mehreren Jahren speichern lassen — eine ideale Funktion für längere Messkampagnen.
MessungenDer PEL104 ist für alle Netzarten geeignet und erkennt automatisch die angeschlossenen Sensoren. Er misst Spannungen bis zu 1000 VAC/VDC und Ströme bis zu 10 kAAC / 5 kADC. Durch den großen Messumfang kann er Leistungen bis zu 10 GW/Gvar/GVA und Energien bis zu 4 EWh/EVAh/Evarh aufzeichnen.Weiterhin verfügt er über einen Alarm-Modus. Der Benutzer kann Alarmschwellen eingeben und eine Liste der Alarm-Vorkommnisse wird erstellt.
Extrem gut vernetzbarDer PEL104 verfügt über eine Vielzahl von Kommunikationsmöglichkeiten: USB, Ethernet, Bluetooth, WiFi und 3G/GPRS.Mit dem neuen 3G/GPRS-Verfahren kann der Benutzer eine SIM Karte in seinen PEL-Recorder stecken und so über eine GSM/3G-Verbindung drahtlos mit ihm kommunizieren. Da sich Messkampagnen oft über mehrere Tage oder Wochen erstrecken, besteht so die Möglichkeit, die einwandfreie Funktion des PEL-Recorders zu überprüfen.Durch diese Verfahren lassen sich die Messungen in Echtzeit verfolgen und die gemessenen Daten weltweit übermitteln.Bei einem Alarm kann sich der Benutzer automatisch eine E-Mail schicken lassen.
AndroidVor Ort können durch eine Android-App die Funktion des PEL kontrolliert und seine Einstellungen geändert werden.
SoftwaresMit der Software PEL Transfer lassen sich die in den PEL100-Recordern gespeicherten Daten problemlos auswerten. Durch die verschiedenen Leistungsmesskampagnen kann die Software automatisch Energieverluste entdecken.Neuheit: Die Software berechnet direkt die Kosten der verbrauchten Energien und zeigt sie in der jeweils ausgewählten lokalen Währung an.Die Software-Plattform DATAVIEW kann automatisch Berichte erstellen. Der Benutzer kann für die verschiedenen Messwerte Alarmgrenzen eingeben und erhält so individualisierte Messberichte.
Einige technische Daten:
5 Messungen pro Sekunde gleichzeitig in jeder Phase
Wirk-, Schein-, Blindleistung
Phase: cos phi, tan phi, PF
THD Oberwellen
IP54
Fluke networks Microscanner MS-POE-KIT
Lieferumfang:
MicroScanner PoE Verifier mit MS-POE Wiremap-Adapter, IntelliTone Pro 200 Sonde, RJ45-Remote Identifier Nr. 2-7, Patchkabeln (abgeschirmte RJ45 und RJ11), mehrsprachiger Kurzanleitung, Batterien, Magnetbandbefestigung und hochwertiger Fluke Networks Tragetasche
MS-POE-KIT
Der MicroScanner™ PoE-Tester zeigt die verfügbare PoE-Klasse von (0-8) von 802.3at-, .3af- und .3bt- Geräten an sowie die Spannung von passiven PoE-Quellen. Verfügbare Dienste (bis zu 10G Ethernet), Kabellänge, Wiremap und Entfernung zum Fehler werden alle gezeigt. Dieses Kit enthält auch die IntelliTone Pro 200 Sonde, die einen digitalen Ton zum Verfolgen von aktiven Datenkabeln verwendet, sechs Remote- Identifier zum Orten des getesteten Kabels und einen magnetischen Aufhänger zum Aufhängen des Testgeräts von jeder beliebigen magnetischen Oberfläche oder von einem Haken.
Vergleichstabelle
MicroScanner2
MicroScanner PoE
Twisted Pair (RJ-11, RJ-45)
Wiremap
✓
✓
Kabellänge/Entfernung zum Fehler
✓
✓
Koaxial
Kabellänge/Entfernung zum Fehler
✓
Dienstidentifizierung
Zeigt die höchste Leistungsklasse
✓
10/100/1000BASE-T
✓
✓
2.5GBASE-T, 5GBASE-T, 10GBASE-T
✓
Power over Ethernet
Erkennt 802.3af
Prüft Klasse und Leistung für 802.3af, .3at und .3bt
Analoge und digitale Tonprüfung
✓
✓
Optionale Remote-IDs
✓
✓
Umgebungsspezifikationen
Betriebstemperatur
32 °F bis 113 °F (0 °C bis 45 °C)
Lagerungstemperatur
4 °F bis 140 °F (-20 °C bis 60 °C)
Relative Luftfeuchtigkeit, Betrieb(% RL ohne Kondensation)
90 % (50 °F bis 95 °F; 10 °C bis 35 °C)75 % (95 °F bis 113 °F; 35 °C bis 45 °C)
Stoß- und Vibrationsfestigkeit
Zufall, 2 g, 5 Hz bis 500 Hz (Klasse 2)1 m Fallversuch mit und ohne Wiremap-Adapter
Sicherheit
IEC 61010-1 3. Ausgabe
Höhenlage
4.000 m; Lagerung: 12.000 m
EMV
IEC 61326-1
Allgemeine Spezifikationen
Test-Anschlüsse
Geschirmte 8-polige Modularbuchse für 8-polige (RJ45) und 4-polige (RJ11) Modulstecker. MicroScanner2: F-Steckverbinder für Koaxialkabel.
Stromversorgung
Batterietyp: AA (NEDA 15A, IEC LR6) Alkali-Batterien 2Batterielaufzeit: 20 Stunden normaler NutzungAndere kompatible Batteriesorten: 2 AA Photolithium, NIMH, NICAD
Abmessungen und Gewicht (bei installierten Batterien und angeschlossenem Wiremap-Adapter)
3 Zoll x 6,4 Zoll x 1,4 Zoll (7,6 cm x 16,3 cm x 3,6 cm)MicroScanner2: 11,5 oz (363 g)MicroScanner PoE: 10,6 Unze (g)247
Anzeige
Monochrom-LCD mit Hintergrundbeleuchtung
Testmodi
Kabelprüfung/-zertifizierung
Messung von Länge, Verifizierung der Verdrahtung, Identifizierung von Remote-IDs (Kabelsuche) und Erkennung von Ethernet-Ports. MicroScanner PoE zeigt auch HIGH Ω an, wenn der Widerstand des Kabels über 12,5 Ω beträgt. Anzeige der Ergebnisse auf einem Gerät.
Ton
Erzeugt IntelliTone™- und normale analoge Tonsignale
PoE
MicroScanner2: Stellt Strom bereit und erkennt das Vorhandensein von 802.3af-kompatiblen PoE-Geräten (Power over Ethernet)MicroScanner PoE: Kontaktiert und erkennt angeschlossene 802.3af, at, bt-kompatible Geräte.
Leistungsspezifikationen
Geprüfte Kabeltypen
Verdrilltes Paar (Twisted Pair): UTP, FTP, SSTPKoaxial (MicroScanner2): 75 Ω, 50 Ω, 93 Ω
Längentest
Bereich: 460 m (1500 Fuß)Auflösung: 0,3 m (1 ft)Typische Genauigkeit: ±4 % oder 0,6 m (2 ft) (der jeweils größere Wert) NVP-Unsicherheit ist eine zusätzliche Ungenauigkeit.Kalibrierung: Benutzereinstellbares NVP für Twisted Pair und Koaxial (MicroScanner2). Kann tatsächliches NVP bestimmen, wenn Länge des Kabels bekannt ist.
Verdrahtungstest
Erkennt Einzeldraht-Fehler, Kurzschlüsse, Verdrahtungsfehler, Split Pairs und bis zu sieben Remote Adapter-IDs. Die Verdrahtung wird mit proportionaler Länge dargestellt, um die ungefähre Stelle von Fehlern anzuzeigen.
Erkennung von Ethernet-Ports
MicroScanner2: Stellt die angegebene Geschwindigkeit von 802,3 Ethernet-Ports mit Geschwindigkeiten von 10 Mbit/s, 100 Mbit/s und 1 Gbit/s fest.MicroScanner PoE: Stellt die angegebene Geschwindigkeit von 802,3 Ethernet-Ports mit Geschwindigkeiten von 10 Mbit/s, 100 Mbit/s, 1 Gbit/s, 2,5 Gbit/s, 5 Gbit/s und 10 Gbit/s fest.
Tongenerator
Unterstützt Tonprüfung und Kabelzuordnung mit einer digitalen IntelliTone™-Sonde von Fluke Networks. Erzeugt vier Töne, die mit herkömmlichen analogen Sonden kompatibel sind.Mit der SmartTone™-Funktion erhält man eine positive Identifizierung von Kabeln in Bündeln, wenn eine IntelliTone- oder eine Analogsonde verwendet wird.
Chauvin Arnoux P01120439 MN73A Stromzangenadapter für Installationstester 6131 + 6133
Abbildung zeigt die Sonde mit Gerät, der Lieferumfang enthält nur die Sonde !
Strommesszange MN73A zu CA6133, Bereiche 2A / 200A mit 4-pol- Stecker
