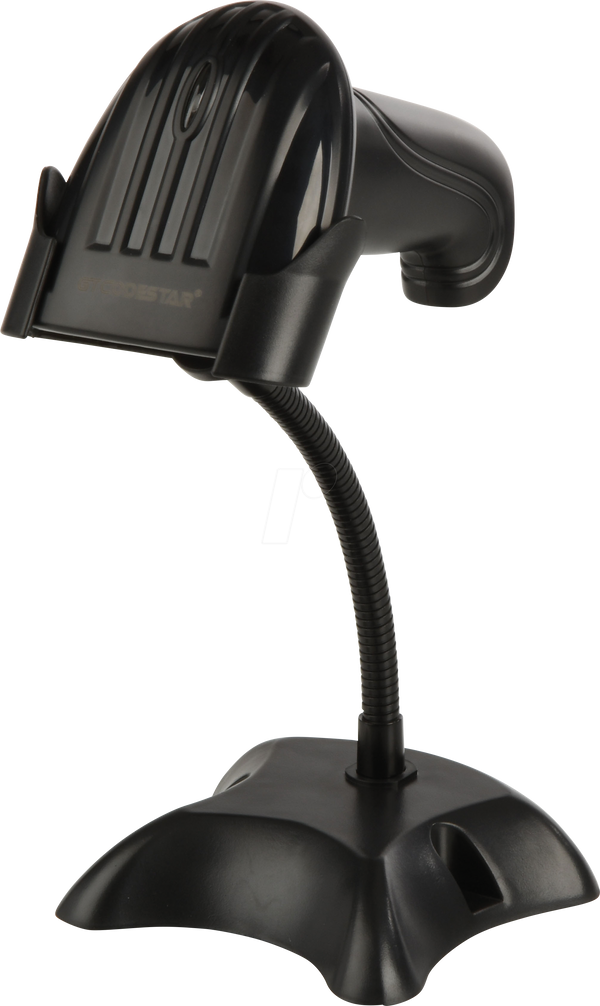

Barcode Scanner Barcodescanner für Fluke 6500-2 Gerätetester Wifi ähnlich SPScan6000

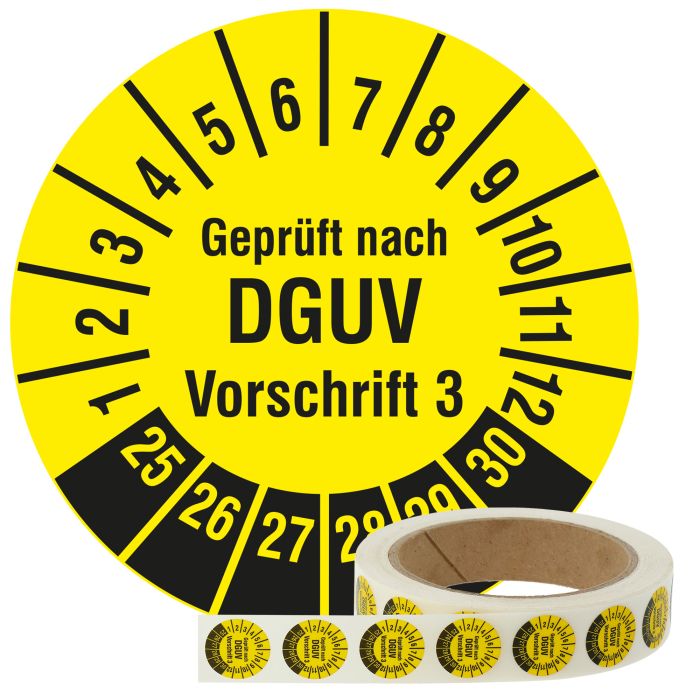

1000 Stück Prüfplaketten nach DGUV V3 Nachfolger der BGV A3 Manipulationssicher, selbstzerstörend beim Ablösen   Kratzfest - Wasserfest für Innen und Aussen UV-beständig Fahrbe: gelb Text:  Geprüft nach DGUV V3 Monate: 1-12 Jahre: 2023-2028 Durchmesser: 20mm 1000 Stück auf Rolle

Fluke Gerätetester-Scanner SPSCAN6000 für 6500-2 Abbildung ähnlich.Bitte achten Sie auf die technischen Daten und die EAN des Produkts. Intelligentes SPSCAN6000-Barcode-Lesegerät. Anschluss an Fluke 6500-2 PAT-PrüferScannt Geräte-Barcodes zur Beschleunigung des PrüfverfahrensIdeal für gekrümmte Geräteoberflächen

1000 Stück APP5000 Barcode Etiketten 4001-5000 für Fluke Gossen Beha Benning

Fluke 6500-2 DE KIT tragbarer Gerätetester Lieferung ohne EXTL100 Adapter, dieser ist optional erhältlich Fluke 6500-2 DE KIT enthält:   6500-2 Gerätetester mit Kalibrierzertifikat Kurzanleitung · Tragetasche aus Hartplastik · Messleitung · Prüfspitze · Krokodilklemme · Netzkabel · USB-Stick · USB-Kabel. WiFi USB Barcodeleser Fluke PC Software 500 Stück Geräteaufkleber für Gutbewertung 1000 Stück APP 1000, Aufkleber mit Zahlen für Barcode-Anwendungen     Führen Sie mehr Tests pro Tag durch Der Gerätetester Fluke 6500-2 zeichnet sich durch geringes Gewicht, geringe Größe, Eintastenbedienung und verbesserte Automatiktests aus. So können Sie die Anzahl der Tests an ortsveränderlichen Geräten pro Tag steigern.  Mit dem Gerätetester 6500-2 können Messungen ohne Qualitätsverlust bei den Ergebnissen schneller durchgeführt werden. Schnelle Eintastenbedienung Jede der voreingestellten Testroutinen wird durch Druck einer einzigen Taste abgerufen. Das ist viel einfacher als eine Bedienung über Menüs oder die Auswahl mehrerer Funktionen und ermöglicht eine schnellere und effizientere Arbeitsweise. Das Modell 6500-2 ist zusätzlich mit benutzerdefinierten Testroutinen und einer alphanumerischen Tastatur für schnelle Dateneingaben ausgestattet. Geringes Gewicht ... Der tragbare Gerätetester 6500-2 ist äußerst kompakt und kann bei Arbeiten vor Ort leicht mitgeführt werden. Der beiliegende stabile Hartschalenkoffer schützt das Gerät während des Transports und bietet darüber hinaus Platz für Zubehör und andere Geräte. Robust Dieser tragbare Gerätetester ist – wie alle Geräte von Fluke – robust und für den Einsatz vor Ort ausgelegt. Mit einem tragbaren Gerätetester von Fluke verfügen Sie über eine universelle Lösung mit allen Funktionen zum Testen tragbarer Geräte.   Schnellere und einfachere Messungen nach VDE 0701/0702 an ortsveränderlichen Geräten Eintastenbedienung: jede Testfunktion wird über eine spezielle Taste gestartet Voreingestellte Werte für Gut/Schlecht ermöglichen Zeitersparnis Großes Display mit Hintergrundbeleuchtung zum einfachen Ablesen Einzelnetzsteckdose für den Geräteanschluss Separate IEC-Steckdose zum einfachen Prüfen von Kaltgeräteleitungen Abnehmbare Messleitungen für schnellen Austausch vor Ort Integrierter Tragegriff USB-Port für Datenübertragung Integrierter Tastatur für schnelle Dateneingabe Speicherung von Messdaten auf USB-Speichermedien und Übertragung an einen PC Großes Grafikdisplay mit Hintergrundbeleuchtung Voreingestellte Automatik-Testsequenzen für erhöhte Benutzerfreundlichkeit Schnellere Dateneingabe durch integrierte Codes für Standort, Messpunkt und Beschreibung Speicherprüffunktion für mehr Kontrolle vor Ort USB-Port für Datenübertragung Technische Daten Spezifikationen Die Genauigkeitsangabe für den Anzeigebereich ist definiert als ± (% vom Messwert + Digits) bei 23 °C ± 5 °C, ≤ 75 % rel. Zwischen 0 °C und 18 °C sowie zwischen 28 °C und 40 °C, können sich die Ungenauigkeitswerte pro °C um 0,1 x (Angabe Ungenauigkeit) verschlechtern. Die Genauigkeiten für die Messbereiche sind entsprechend den Normen EN61557-1: 1997, EN61557-2: 1997, EN61557‑4: 1997, EN61557-6: 1997, DIN VDE0404-2 spezifiziert. Einschaltprüfung Die Prüfung zeigt verwechselte Leiter und fehlende Schutzleiter an und misst die Netzspannung und Netzfrequenz. Anzeigebereich 90 V bis 264 V Ungenauigkeit bei 50 Hz ± (2% + 3 Zählwerte) Auflösung 0,1 V Eingangsimpedanz > 1 MΩ // 2,2 nF Maximale Netzeingangsspannung 264 V Erdungsprüfung (R pe) Anzeigebereich 0 bis 19,99 Ω Ungenauigkeit (nach Leiterprüfung-Nullabgleich) ± (2,5% + 4 Zählwerte) Auflösung 0,01 Ω Prüfstrom 200 mA AC -0 % +40 % an 1,99 Ω 25 A AC ± 20 % an 25 mΩ bei 230 V Leerlaufspannung > 4 V, < 24 V (AC) Messleitungskompensation Max. bis 1,99 Ω Isolationsprüfung (R iso) Anzeigebereich 0 bis 299 MΩ Ungenauigkeit ± (5 % + 2 Digits) von 0,1 bis 300 MΩ Auflösung 0,01 MΩ (0 bis 19,99 MΩ) 0,1 MΩ (20 bis 199,9 MΩ) 1 MΩ (200 bis 299 MΩ) Prüfspannung 500 V DC -0% 25% bei 500 kΩ Last oder 250 V DC -0 % +25 % bei 250 kΩ Last Prüfstrom > 1 mA bei 500 kΩ Last, < 15 mA bei 0 Ω Automatische Entladungszeit < 0,5 s für 1 μF Max. Kapazitive Last Betriebsfähig bis zu 1 µF Messung des Berührungsstroms (IB) Anzeigebereich 0 bis 1,99 mA AC Ungenauigkeit ± (4% + 2 Zählwerte) Auflösung 0,01 mA Interner Widerstand (per Sonde) 2 kΩ Messverfahren Sonde* Messung des Ersatzableitstroms (IEA) Anzeigebereich 0 bis 19,99 mA AC Ungenauigkeit ± (2,5% + 3 Zählwerte) Auflösung 0,01 mA Prüfspannung 100 V AC ± 20 % Last-/Differenzstrommessung: Laststrom Anzeigebereich 0 A bis 16 A Ungenauigkeit ± (4% + 2 Zählwerte) Auflösung 0,1 A* Last-/Differenzstrommessung: Leistung Anzeigebereich 230 V Netzspannung 0,0 VA bis 3,7 kVA Ungenauigkeit ± (5 % + 3 Zählwerte) Auflösung 1 VA (0 bis 999 VA), 0,1 kVA (>1,0 kVA) Last-/Differenzstrommessung: Schutzleiterstrom Anzeigebereich 0 bis 19,99 mA Ungenauigkeit ± (4% + 4 Zählwerte) Auflösung 0,01 mA* PELV-Test Ungenauigkeit bei 50 Hz ± (2% + 3 Zählwerte) Überlastungsschutz 300 V effektiv Schwellwert für Warnung 25 V effektiv FI-Prüfung: Auslösestrom Betriebsfehler ±10 % Nennwert 30 mA Ungenauigkeit ±5 % FI-Prüfung: Auslösezeit Normforderung 61557 Teil 6; Toleranz des Nennprüfstroms 0 % bis +10 % Betriebsfehler ±10 % Typ des RCD AC Netzspannung 30 mA Anzeigebereich 310 ms Auflösung 0,1 ms Ungenauigkeit 3 ms Maximalwerte Auslösezeit bei 100 % (30 mA) 300 ms Maximalwerte Auslösezeit bei 500 % (150 mA) 40 ms *Der Prüfling wird während der Prüfung mit Netzspannung versorgt.   Umgebungsdaten Betriebstemperatur 0 bis 40 °C Relative Luftfeuchtigkeit Nicht kondensierend < 10 °C 95 % von 10 bis 30 °C 75 % von 30 bis 40 °C   Sicherheitsbestimmungen Sicherheitsspezifikation Erfüllt EN61010-1 3. Ausgabe CAT II, 300 V, Verschmutzungsgrad 2 DIN VDE0404-1 und DIN VDE0404-2 DIN VDE 0413/EN 61557 Teile 1, 2, 4, 6, 10 CAT II, 300 V, Verschmutzungsgrad 2   Mechanische & allgemeine Daten Abmessungen 200 mm (L) x 275 mm (B) x 114 mm (H) Gewicht 3,13 kg Stromversorgung 230 V +10 % -15 %, 50 Hz ±2 Hz oder (nur bei 6500-2: 110 V +10 % -15 %, 50 Hz ±2 Hz) Leistungsaufnahme (Tester) 13 W typisch (Leerlauf) max. 60 W während 25 A Leiterprüfung Bei Lagerung Temperatur -10 bis 60 °C Korrosion 70 °C bei 95 % relativer Luftfeuchte für max. 5 Tage Höhe über NN bei Betrieb 0 bis 2000 m Abdichtung IP-40 (Gehäuse), IP-20 (Steckverbinder) EMV Erfüllt EN 61326-1, tragbar EMI-Festigkeit 3 V/m

FLIR C5 Touchscreen Wärmebildkamera 160x120 Pixel + WiFi + MSX -20 bis +400°C   Lieferumfang: Wärmebildkamera FLIR C5 USB-Kabel Tragetasche Trageriemen gedruckte Benutzerdokumentation   Die FLIR C5 passt mühelos in Ihre Hosentasche. Damit können Sie jederzeit unter anderem heiß gewordene Sicherungen, Luftlecks und Rohrleitungsprobleme präzise, schnell und zuverlässig erkennen. Verdeckte Probleme lassen sich mit der echten Wärmebildkamera mit einer Auflösung von 160 × 120 (19.200 Pixel), MSX® (Multi-Spectral Dynamic Imaging) und der visuellen 5-Megapixel-Kamera sowie LED-Arbeitsleuchte einfach erkennen. Die C5 lädt Ihre Bilder direkt in die FLIR Ignite™ Cloud hoch, wo Sie diese organisieren und Backups der Dateien erstellen können. Dann können Sie die Bilder sofort mit Ihren Kunden teilen oder professionelle Berichte erstellen, in denen das Problem und die notwendigen Reparaturmaßnahmen beschrieben werden können.   TECHNISCHE DATEN   ÜBERSICHT GenauigkeitBei Umgebungstemperatur von 15 bis 35 °C und Objekttemperatur über 0° C, 0 bis 100 °C: ±3 °C, 100 bis 400 °C: ±3 %Objekttemperaturbereich-20 bis +400 °CIR-Sensor160 × 120 (19.200 Pixel)TouchscreenKapazitiver TouchscreenScreen RotationYesFLIR Screen-EST ModeNo BILDGEBUNG UND OPTISCHE DATEN FarbpalettenEisen, Grau, Regenbogen, Arktis, Lava, Regenbogen HCDigitalkamera5 MegapixelBrennweite DigitalkameraFest installiertFokusFokussierfreiGalerieVorschaubilder und benutzerdefinierte OrdnerstrukturBildanpassungAutomatische, manuelle und 1-Touch-Einstellung von Bildbereich und -spanneBildfrequenz8,7 HzBildmodiInfrarotbild, Realbild, MSX (hervorgehobene visuelle Details im Wärmebild), Bild-in-Bild-Anzeigefunktion (IR-Bereich auf dem visuellen Bild)MindestfokusabstandWärmebild: 0,1 m, MSX: 0,3 mSpektralbereich8 bis 14 µm MESSDATEN Kameramaße (L × B × H)138 × 84 × 24 mm MESSUNG UND ANALYSE MesswertkorrekturEmissionsgrad; matt/halbmatt/halbglänzend + benutzerdefinierter Wert, reflektierte Umgebungstemperatur, atmosphärische KompensationThermische Empfindlichkeit<70 mKMeasurement FunctionsSpot, Box with max./min. PHYSIKALISCHE MERKMALE Screen Size3.5 inWeight [including battery]0.19 kg (0.42 lb) SPEICHERMEDIEN DateiformateStandard JPEG, einschl. 14-Bit-MessdatenBildspeicher>5 000 Bilder STROMVERSORGUNG Akkubetriebsdauer4 StundenAkkutypWiederaufladbare integrierte Lithium-Ionen-BatterieLadesystemUSB-C (1 A)Ladedauer2 StundenBetrieb mit externer Stromversorgung5 V, USB-C UMWELT Sturzfestigkeitstest2 mGehäuseKameragehäuse und Objektiv: IP54 (IEC 60529)Betriebstemperaturbereich-10 bis +50 °CLagertemperaturbereich-40 bis +70 °CStativbefestigungUNC ¼”-20 (integriert) VERBINDUNGEN UND KOMMUNIKATIONSSCHNITTSTELLEN BluetoothSCHWENKENSpeichermedienInterner Speicher und Onboard-Konnektivität mit der FLIR Ignite-CloudUSBUSB 2.0, Typ-C AnschlussWLAN802,11 a/ac/b/g/n (2,4 und 5 GHz)Image UploadDirectly upload images to FLIR Ignite cloud library and services

Fluke 1662 Multifunktions Installationstester   Lieferumfang: Fluke 1662 mit Kalibrierzertifikat 6 AA-Batterien (IEC LR6) C1600 Hartschalenkoffer Zero-Adapter Robuste Netzmessleitung STD-Standard-Messleitungssatz C1600 Hartschalenkoffer Gepolsterter Trage- und Hüftgurt Kurzanleitung TP165X Tastkopf mit Auslösetaste und Messleitungen     Messfunktionen Messfunktion Spannung und Frequenz Polaritätsprüfer, erkennt unterbrochene N-Leiter Isolationswiderstand Durchgang und Widerstand Messen Sie Motorwicklungen mit Durchgangsprüfung Schleifen- und Netzimpedanz Erdschlussstrom (PEFC/IK) Voraussichtlicher Kurzschlussstrom (PSC/IK) Auslösezeit des RCD Auslösestrom des RCD (Rampentest) Misst in einer einzigen Prüfung die Auslösezeit und den Auslösestrom für RCD-Typ A und AC Variabler Prüfstrom für RCDs Automatische Testsequenz für Fehlerstrom-Schutzeinrichtungen (RCDs) Drehfeldrichtungsanzeiger Weitere Funktionen Ein- und ausschaltbarer automatischer Start für RCD- und Schleifenimpedanzmessung Selbsttest Beleuchtete Anzeige Uhrzeit und Datum (bei Verwendung mit optionaler FlukeView Software)   Wechselspannungsmessung Bereich 500 V Auflösung 0,1 V Genauigkeit 45 bis 66 Hz 0,8 % + 3 Digits Eingangsimpedanz 360 kΩ Überlastschutz 660 V effektiv Durchgangsprüfung (RLO) Messbereich (Bereichsautomatik) 20 Ω/200 Ω/2.000 Ω Auflösung 0,01 Ω/0,1 Ω/1 Ω Leerlaufspannung >4 V Isolationswiderstandsmessung (RISO) Prüfspannungen 100/250/500/1.000 V Genauigkeit der Prüfspannung (bei Nennprüfstrom) + 10 %, -0 % Prüfspannung 50 V100 V250 V500 V1.000 V Isolationswiderstands-Messbereich 20 MΩ/50 MΩ20 MΩ/100 MΩ20 MΩ/200 MΩ20 MΩ/200 MΩ/500 MΩ20 MΩ/200 MΩ/1.000 MΩ Auflösung 0,01 MΩ/0,1 MΩ0,01 MΩ/0,1 MΩ0,01 MΩ/0,1 MΩ0,01 MΩ/0,1 MΩ/1 MΩ0,01 MΩ/0,1 MΩ/1 MΩ Prüfstrom 1 mA bei 50 kΩ1 mA bei 100 kΩ1 mA bei 250 kΩ1 mA bei 500 kΩ1 mA bei 1 MΩ Schleifen- und Netzimpedanz (ZI) Bereich 10 Ω/0,001 Ω/Hochstrom-mΩ-Modus Auflösung 0,01 Ω/0,1 Ω/1 Ω Voraussichtlicher Kurzchlussstrom, PSC-Test Bereich 1.000 A/10 kA (50 kA) Auflösung 1 A/0,1 kA Berechnung Voraussichtlicher Erdschlussstrom (PEFC) oder voraussichtlicher Kurzschlussstrom (PSC) wird mittels Division der gemessenen Netzspannung durch die gemessene Schleifenimpedanz (L-PE) bzw. Netzimpedanz (L-N) ermittelt. RCD-Prüfung folgender Typen Typ des RCD AC¹G²,S³ Modell 1662 A ="4", AC¹, G²,S³ Anmerkungen ¹Reagiert auf Wechselstrom ²Allgemein, keine Verzögerung³Zeitverzögerung="4"Reagiert auf Impulssignal="5"Reagiert auf geglättetes Gleichstromsignal Auslösegeschwindigkeitstest (ΔT) Aktuelle Einstellungen¹ 10/30/100/300/500/1.000 mA – VAR10/30/100 mA Multiplikator x ½, x 1x 5 Messbereich RCD-Typ G 310 ms50 ms RCD-Typ S 510 ms160 ms Anmerkungen ¹1.000-mA--Typ nur Wechselstrom700-mA-Maximum-Typ A im VAR-ModusVAR-Modus für Typ B nicht verfügbar. RCD-Auslösestrommessung, Rampenverfahren (IΔN) Strombereich 30 % bis 110 % des Nennstroms des RCD¹ Stufengröße 10 % von IΔN² Verweilzeit Typ G 300 ms/Stufe Typ S 500 ms/Stufe Messgenauigkeit ±5 % Spezifizierte Auslösestrombereiche (EN 61008-1) 50 % bis 100 % für Typ AC35 % bis 140 % für Typ A (>10 mA)35 % bis 200 % für Typ A (≤10 mA)50 % bis 200 % für Typ B²5 % für Typ B Anmerkungen ¹30 % bis 150 % für Typ A IΔN > 10 mA30 % bis 210 % für Typ A IΔN = 10 mA20 % bis 210 % für Typ B Drehfeldrichtungsanzeige Symbol  Drehfeldrichtungsanzeiger ist aktiv. Allgemeine technische Daten Größe (L x B x H) 10 x 25 x 12,5 cm Gewicht (inkl. Batterien) 1,3 kg Batterieausführung, Batterieanzahl Typ AA, jeweils 6 Batterien Schutzart gemäß DIN EN 60529 IP 40 Sicherheit Gemäß EN 61010-1 Ausg. 2.0 (2001-02), UL 61010, ANSI/ISA –s82.02.01 2000 und CAN/CSA c22.2 Nr. 1010 2. Ausgabe Überspannungskategorie CAT III/500 V, CAT IV 300 V Relevante Normen EN61557-1 bis EN61557-7 2. Ausgabe und EN61557-10 2. Ausgabe
