OWON XDS3204AE 200MHz 4 Kanal Oszilloskop 14bit 1GS / s Decoder 70000 wfms/s

Lieferumfang:

  • Oszilloskop
  • 4 Tastköpfe
  • Netzkabel
  • USB Kabel
  • PC Software auf CD
  • Handbuch englisch



Details:

  • 200 MHz Bandbreite 1GS / s Abtastrate
  • 14-Bit-ADC mit Auflösung
  • 40M Aufzeichnungslänge 70.000 WFMS / s
  • 8 Zoll 800 x 600 hochauflösender Multi-Touch-Bildschirm
  • SCPI und LabVIEW werden unterstützt
  • Multitrigger und Busdecodierungsfunktion
  • Multi-Interface-Integration - USB-Host, USB-Gerät, USB-Anschluss für PictBridge, LAN



Modell XDS3204AE
Bandbreite 200 MHz
Beispielrate 1GS / s
Vertikale Auflösung (A / D) 14 Bits
Rekordlänge 40M
Wellenform-Aktualisierungsrate 70.000 Wfms / s
Horizontale Skala (s / div) 1ns / div - 1000s / div, Schritt um 1 - 2 - 5
Anstiegszeit (am Eingang, typisch) ≤ 1,7ns
Kanal 2 + 1 (extern)
Anzeige 8 "Multi-Touchscreen, 800 x 600 Pixel
Eingangsimpedanz 1 MΩ ± 2%, parallel zu 15pF ± 5pF
Kanalisolation 50 Hz: 100: 1, 10 MHz: 40: 1
Max. Eingangsspannung 1 MΩ ≤ 300 Veff; 50 Ω ≤ 5 Veff
DC-Gewinngenauigkeit ± 3%
DC-Genauigkeit Durchschnitt≥16: ± (3% Ablesung + 0,05 Div) für △ V
Sondenabschwächungsfaktor 0,001X - 1000X, Schritt um 1 - 2 - 5
LF-Antwort (Wechselstrom, -3dB) ≥10Hz (am Eingang, AC-Kopplung, -3dB)
Abtastrate / Relay-Zeitgenauigkeit ± 2,5 ppm
Interpolation sin (x) / x
Intervall (△ T) Genauigkeit (volle Bandbreite) Single: ± (1 Intervallzeit + 1 ppm x Messwert + 0,6 ns);
Mittelwert> 16: ± (1 Intervallzeit + 1 ppm x Messwert + 0,4 ns)
Eingangskopplung DC, AC und GND
Vertikale Empfindlichkeit 1mV / div - 10V / div (am Eingang)
Auslösertyp Kante, Video, Impuls, Steigung, Runt, Windows, Timeout, N-te Kante, Logik, I 2 C, SPI, RS232, und CAN (optional)
Busdecodierung 2 C, SPI, RS232 und CAN
Auslösemodus Auto, Normal und Single
Vertikaler Bereich ± 2 V (1 mV / div - 50 mv / div), ± 20 V (100 mv / div - 1 V / div), ± 200 V (2 V / div - 10 V / div)
Zeilen- / Feldfrequenz (Video) NTSC-, PAL- und SECAM-Standard
Cursor-Messung △ V und △ T zwischen Cursors, △ V und △ T zwischen Cursors und Autocursors
Automatische Messung Vpp, Vavg, Vrms, Freq, Periode, Woche RMS, Cursor RMS, Vmax, Vmin, Vtop, Vbase, Vamp, Überschwingen, Phase, Preshoot, Anstiegszeit, Abfallzeit, + Breite, -Breite, -pflicht, Einschaltdauer, Verzögerung A → B ↑, Verzögerung A → B ↓, + Impulszählung, Impulszählung, Anstiegsflankenzählung, Abfallflankenzählung
Wellenform Math +, -, *, /, FFT, FFTrms, Intg, Diff, Sqrt, Benutzerdefinierte Funktion, Digitalfilter (Tiefpass, Hochpass, Bandpass, Bandsperre)
Wellenformspeicher 100 Wellenformen
Lissajous
Figur
Bandbreite volle Bandbreite
Phasendifferenz ± 3 Grad

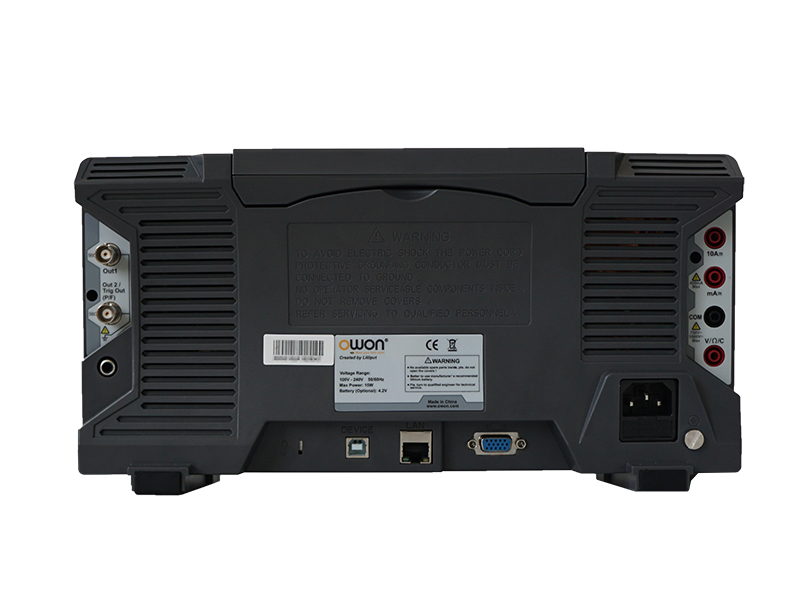

Kommunikationsinterface  USB-Host, USB-Gerät, Trig Out (Pass / Fail), LAN-Anschluss, VGA-Anschluss (optional)
Frequenzzähler verfügbar
Netzteil 100 V - 240 V Wechselstrom, 50/60 Hz, CAT II
Energieverbrauch 15W
Sicherung 2A, T-Klasse, 250 V
Batterie (optional) 3,7 V, 13200 mAh
Dimension (B x H x T) 340 x 177 x 90 mm
Gewicht 2,60 kg
Spezifikationen für das Multimeter (optional)



Full Scale Reading 3¾ Ziffern (max. 4000) Diode 0 V -1,5 V
Eingangsimpedanz 10 MΩ Durchgangsprüfung <50 (± 30) Piepton
Kapazität 51.2nF - 100uF: ± (3% ± 3 Ziffern)
Stromspannung VDC: 400 mV, 4 V, 400 V: ± (1 ± 1 Ziffer); max. Eingang: DC 1000 V
VAC: 4 V , 40 V , 400 V : ± (1 ± 3 Ziffern); Frequenz: 40 Hz - 400 Hz; Max. Eingang: AC 400V (virtueller Wert)
Aktuell   DC: 40 mA, 400 mA: ± (1,5% ± 1 Ziffer); 10A: ± (3% ± 3 Ziffern)
AC: 40 mA: ± (1,5% ± 3 Ziffern), 400 mA: ± (2% ± 1 Ziffer), 10A: ± (3% ± 3 Ziffern)
Impedanz 400Ω: ± (1% ± 3 Ziffern), 4KΩ - 40MΩ: ± (1% ± 1 Ziffer)

Herstellerinformationen

Fujian Lilliput Optoelectronics Technology Co.,Ltd
No.19, Heming Road
363005 Zhangzhou City
China

Mail: info@owon.com.cn
Web: www.owon.com.hk



Verantwortliche Person in der EU

Präzitronic GmbH
Leipziger Str. 18
09247 Chemnitz
DE

Mail: info@messgeraete-chemnitz.de
Web: www.messgeraete-chemnitz.de
