OWON SDS8202V 200MHz mit VGA SDS 8202V digitales Speicher Oszilloskop

Der "Deep Memory" Owon SDS8202 mit 200 MHz Bandbreite ist ein 2 Kanal-Digital-Speicher-Oszilloskop mit 2GS/s Abtastrate und einem 8-Zoll Farb-TFT-LCD-Bildschirm mit 800x600 Auflösung.

Das Gerät bietet einen riesigen Speicher.

Das Gerät enthält 2 passive Probes, die umschaltbar sind von 1:1 bis 10:1 Eingangs-Verhältnis.

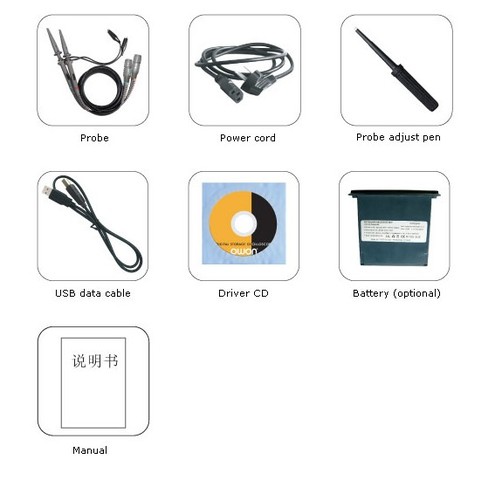

Ebenfalls enthalten sind ein USB-Kabel, Netzteil, Handbuch und die Software-CD.

Dieses portable Gerät wiegt weniger als 2kg mit den Abmessungen 340x155x70 mm.

Alle spezifizierten Angaben werden garantiert ausser solchen, die mit dem Wort „typisch“ gekennzeichnet sind.

Leistungsmerkmal		Wert
Bandbreite		SDS6062		60 MHz
		SDS7102		100 MHz
		SDS8102		100 MHz
		SDS8202		200 MHz
		SDS8302		300 MHz
		SDS9302		300 MHz
Kanäle		2 + 1 (Extern)
Digitalisierung	Mode	Normal, Spitzenerfassung, Mittelwert
	Abtastrate (Echtzeit)	SDS6062	500 MS/s (250 MS/s bei zwei Kanälen)
		SDS7102	1GS/s (500 MS/s bei zwei Kanälen
		SDS8102	2 GS/s (1 GS/s bei zwei Kanälen)
		SDS8202	2 GS/s (1 GS/s bei zwei Kanälen)
		SDS8302	2,5 GS/s (1,25 GMS/s bei zwei Kanälen)
		SDS9302	3,2 GS/s (1,6 GS/s bei zwei Kanälen)
Eingänge	Eingangskopplung	DC, AC, Ground
	Eingangimpedanz	1 M?±2% parallel mit 10pF±5pF
	Teilungsfaktoren	1x, 10x, 100x, 1000x
	Max. Eingangsspannung	400 Vpp (Summe aus DC+AC)

Leistungsmerkmal		Wert
Horizontalsystem	Bandbreitenbegrenzung	20 MHz, volle Bandbreite
	Kanalentkopplung	50 Hz: 100:1 10 MHz: 40:1
	Laufzeitunterschiede zwischen Kanälen	150 ps (typisch)
	Abtastratenbereich   (einkanalig * zweikanalig)	SDS6062	0,5S/s .. 500 MS/s 0,5S/s .. 250 MS/s
		SDS7102	0,5S/s .. 1 GS/s 0,5S/s .. 500 MS/s
		SDS8102	0,5S/s .. 2 GS/s 0,5S/s .. 1 GS/s
		SDS8202	0,5S/s .. 2 GS/s 0,5S/s .. 1 GS/s
		SDS8302	0,5S/s .. 2,5 GS/s 0,5S/s .. 1,25 GS/s
		SDS9302	0,5S/s .. 3,2 GS/s 0,5S/s .. 1,6 GS/s
	Interpolation	(sin x) / x
	Aufzeichnungslänge	10 Mio Werte pro Kanal
	Zeitbasis	SDS6062	5 ns/div .. 100 s/div in Stufen 1-2-5
		SDS7102	2 ns/div .. 100 s/div in Stufen 1-2-5
		SDS8102	2 ns/div .. 100 s/div in Stufen 1-2-5
		SDS8202	1 ns/div .. 100 s/div in Stufen 1-2-5
		SDS8302	1 ns/div .. 100 s/div in Stufen 1-2-5
		SDS9302	1 ns/div .. 100 s/div in Stufen 1-2-5
	Jitter Abtastrate	±100 ppm
	Abtasttaktabweichung (DC .. 100 MHz)	Single: ±(1 Takt + 100 ppm * Abrastwert + 0,6 ns)   Mittelwert>16: ±(1 Takt + 100 ppm * Abrastwert + 0,4 ns)

* einkanalig bedeutet dass nur ein Eingabekanal eingeschaltet ist

Leistungsmerkmal			Wert
Vertikalsystem                 Vertikalsystem	ADC		8 Bit Auflösung (zweikanalig)
	Empfindlichkeit		2 mV/div .. 10 V/div
	Verschiebebereich		SDS6062	±10 DIV
			SDS7102	±1V (2mV ..100mV) ±10V (200mV ..1V) ±100V (2V ..10V)
			SDS8102
			SDS8202
			SDS8302
			SDS9302
	Analoge Bandbreite		60 MHz, 100 MHz, 200 MHz, 300 MHz
	Einzelbandbreite		Volle Bandbreite
	Untere Frequenzgrenze		>=5 Hz (-3 dB bei AC-Kopplung)
	Anstiegszeit (am Eingang) (typisch)		SDS6062	<=5,8 ns
			SDS7102	<=3,5 ns
			SDS8102	<=3,5 ns
			SDS8202	<=1,7 ns
			SDS8302	<=1,17 ns
			SDS9302	<=1,17 ns
	DC-Messabweichung		±3 %
	DC-Messabweichung (Mittelwert)		Mittelwert>16: ±(3% Messung + 0,05 div) für ?V
Messung	Cursor		?V und ?T
	Automatik		Vpp, Vmax, Vmin, Vtop, Vbase, Vamp, Vavg, Veff, Overshot, Preshot, Frquenz, Periodendauer, Anstigszeit, Abfallzeitm Verzögerung A?B?, Verzögerung A?B?, +Pulsbreite, -Pulsbreite, +Tastverhältns, -Tastverhältnis
	Signalberechnung		+, -, *, /, FFT
	Signalspeicher		15 Signalbilder
	Lissajous-graphen	Bandbreite	Volle Bandbreite
		Phasendifferenz	±3 Grad
	Testfrequenz (typisch)		1 kHz Rechteck
Kommunikations-anschlüsse	USB 2.0, USB file storage profil, VGA oder RS-232 Ausgang

Trigger:

Leistungsmerkmal		Wert
Trigger Pegelbereich	Intern	±6 div ab Bildmitte
	Extern	±600 mV
	Extern / 5	±3 V
Trigger Pegelgenauigkeit (typisch)	Intern	±0,3 div
	Extern	±(40 mV + 6 % Pegel)
	Extern / 5	±(200 mV + 6 % Pegel)
Triggerverschiebung	Abhängig von Aufzeichungslänge und Zeitbasis
Trigger Totzeitbereich	100 ns .. 10 s
50%-Pegel (typisch)	Eingangsfrequenz >=50 Hz
Rampentrigger	Flanke	steigend, fallend
	Empfindlichkeit	0,3 div
Impulstrigger	Bedingung	positive Impulse: >, <, = negative Impulse: >, <, =
	Impulsbreitenbereich	24 ns .. 10 s
Videotrigger	Modulation	Unterstützt Standard NTSC, PAL, SECAM
	Zeilennummerbereich	1 .. 525 (NTSC) 1.. 625 (PAL/SECAM)
Flankentrigger	Bedingung	positive Impulse: >, <, = negative Impulse: >, <, =
	Zeitbereich	24 ns .. 10 s
Abwechselnder Trigger	auf Kanal 1	Rampe, Impuls, Video, Flanke
	auf kanal 2	Rampe, Impuls, Video, Flanke

Allgemeine technische Daten

Bildschirm

Bauart	8“ Farb-LCD (Flüssigkristalldisplay)
Auflösung	800 x 600 (horizontal x vertikal)
Farben	65536 Farben, TFT Bildschirm

Abgleichausgang

Ausgangsspannung (typisch)	Ca. 5 Vpp an 1 M?
Frequenz (typisch)	1 kHz Rechteck

Stromversorgung

Netzspannung	100 .. 240 Veff AC, 50/60 Hz, CAT II
Leistungsaufnahme	<18 W
Sicherung	1AT, 250 V
Akku (optional)	Zelle: 558792 4000 mAh / 3,7 V Pack: 2s2p 7,4 V / 8000 mAh

Umgebungsbedingungen

Temperatur	Betrieb: 0 .. +40 °C Lagerung: -20 .. 60 °C
Relative Feuchtigkeit	<=90 %
Meereshöhe	Betrieb: 3.000 m Lagerung: 15.000 m
Kühlung	Konvektion

Abmessung und Gewichte

Abmessung	340 mm x 155 mm x 70 mm (L x H x B)
Gewicht	Ca. 1,82 kg

Kalibrierinterval:

1 Jahr empfohlen
