OWON SDS9302 300MHz 3.2 GS/s SDS9302V ultra flaches Digital Spei...

Deutsches Handbuch ab sofort kostenfrei zu jeder Lieferung

Neueste Firmware / LAN Anschluss inklusive
Firmware Update möglich für Bestandskunden ( Link zum Download auf Anfrage )



OWON SDS9302 mit VGA ultra flaches Digitaloszillsokop

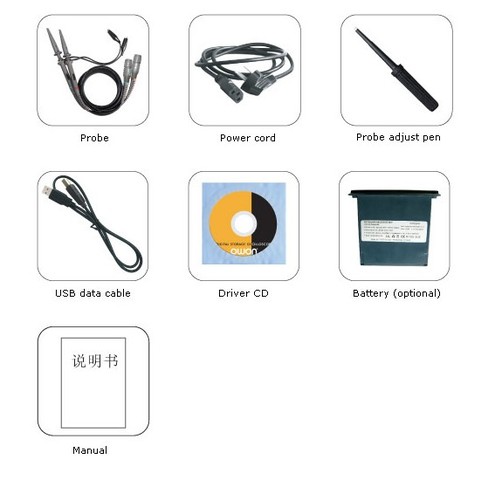

Lieferumfang:

  • OWON SDS9302 mit VGA Anschluss
  • 2 Tastköpfe
  • PC Software
  • Netzkabel
  • USB Kabel
  • Handbuch Deutsch + Englisch



Der Deep Memory Owon SDS9302 mit 300 MHz Bandbreite ist ein 2 Kanal-Digital-Speicher-Oszilloskop mit 25GS / s Abtastrate und einem 8-Zoll Farb-TFT-LCD-Bildschirm mit 800x600 Auflösung.

Das Gerät bietet einen riesigen Speicher.

Das Gerät enthält 2 passive Probes die umschaltbar sind von 1:1 bis 10:1 Eingangs-Verhältnis.

Ebenfalls enthalten sind ein USB-KabelNetzteil Handbuch und die Software-CD.

Dieses portable Gerät wiegt weniger als 2kg mit den Abmessungen 340x155x70 mm.



Alle spezifizierten Angaben werden garantiert ausser solchen die mit dem Wort "typisch" gekennzeichnet sind.



Leistungsmerkmal Wert
Bandbreite SDS6062 60 MHz
SDS7102 100 MHz
SDS8102 100 MHz
SDS8202 200 MHz
SDS8302 300 MHz
SDS9302 300 MHz
Kanäle 2 + 1 (Extern)
Digitalisierung Mode NormalSpitzenerfassungMittelwert
Abtastrate (Echtzeit) SDS6062 500 MS/s (250 MS/s bei zwei Kanälen)
SDS7102 1GS/s (500 MS/s bei zwei Kanälen
SDS8102 2 GS/s (1 GS/s bei zwei Kanälen)
SDS8202 2 GS/s (1 GS/s bei zwei Kanälen)
SDS8302 25 GS/s (125 GMS/s bei zwei Kan?len)
SDS9302 32 GS/s (16 GS/s bei zwei Kanälen)
Eingänge Eingangskopplung DCACGround
Eingangimpedanz 1 M??2% parallel mit 10pF?5pF
Teilungsfaktoren 1x10x100x1000x
Max. Eingangsspannung 400 Vpp (Summe aus DC+AC)

Leistungsmerkmal Wert
Horizontalsystem Bandbreitenbegrenzung 20 MHzvolle Bandbreite
Kanalentkopplung 50 Hz: 100:1 10 MHz: 40:1
Laufzeitunterschiede zwischen Kanälen 150 ps (typisch)
Abtastratenbereich (einkanalig * zweikanalig) SDS6062 05S/s .. 500 MS/s 05S/s .. 250 MS/s
SDS7102 05S/s .. 1 GS/s 05S/s .. 500 MS/s
SDS8102 05S/s .. 2 GS/s 05S/s .. 1 GS/s
SDS8202 05S/s .. 2 GS/s 05S/s .. 1 GS/s
SDS8302 05S/s .. 25 GS/s 05S/s .. 125 GS/s
SDS9302 05S/s .. 32 GS/s 05S/s .. 16 GS/s
Interpolation (sin x) / x
Aufzeichnungslänge 10 Mio Werte pro Kanal
Zeitbasis SDS6062 5 ns/div .. 100 s/div in Stufen 1-2-5
SDS7102 2 ns/div .. 100 s/div in Stufen 1-2-5
SDS8102 2 ns/div .. 100 s/div in Stufen 1-2-5
SDS8202 1 ns/div .. 100 s/div in Stufen 1-2-5
SDS8302 1 ns/div .. 100 s/div in Stufen 1-2-5
SDS9302 1 ns/div .. 100 s/div in Stufen 1-2-5
Jitter Abtastrate ?100 ppm
Abtasttaktabweichung (DC .. 100 MHz) Single: ?(1 Takt + 100 ppm * Abrastwert + 06 ns) Mittelwert>16: ?(1 Takt + 100 ppm * Abrastwert + 04 ns)
* einkanalig bedeutet dass nur ein Eingabekanal eingeschaltet ist

Leistungsmerkmal Wert
Vertikalsystem Vertikalsystem ADC 8 Bit Auflösung (zweikanalig)
Empfindlichkeit 2 mV/div .. 10 V/div
Verschiebebereich SDS6062 ?10 DIV
SDS7102 ?1V (2mV ..100mV)
?10V (200mV ..1V)
?100V (2V ..10V)
SDS8102
SDS8202
SDS8302
SDS9302
Analoge Bandbreite 60 MHz100 MHz200 MHz300 MHz
Einzelbandbreite Volle Bandbreite
Untere Frequenzgrenze >=5 Hz (-3 dB bei AC-Kopplung)
Anstiegszeit (am Eingang) (typisch) SDS6062 <=58 ns
SDS7102 <=35 ns
SDS8102 <=35 ns
SDS8202 <=17 ns
SDS8302 <=117 ns
SDS9302 <=117 ns
DC-Messabweichung ?3 %
DC-Messabweichung (Mittelwert) Mittelwert>16: ?(3% Messung + 005 div) f?r ?V
Messung Cursor ?V und ?T
Automatik VppVmaxVminVtopVbaseVamp
VavgVeffOvershotPreshotFrquenz
PeriodendauerAnstigszeitAbfallzeitm
Verzögerung A?B?Verzögerung A?B?+Pulsbreite-Pulsbreite+Tastverhältns-Tastverhältnis
Signalberechnung +-*/FFT
Signalspeicher 15 Signalbilder
Lissajous-graphen Bandbreite Volle Bandbreite
Phasendifferenz ?3 Grad
Testfrequenz (typisch) 1kHz Rechteck
Kommunikations-anschlüsse USB 2.0USB file storage profilVGA oder RS-232 Ausgang

Leistungsmerkmal Wert
Trigger Pegelbereich Intern ?6 div ab Bildmitte
Extern ?600 mV
Extern / 5 ?3 V
Trigger Pegelgenauigkeit (typisch) Intern ?03 div
Extern ?(40 mV + 6 % Pegel)
Extern / 5 ?(200 mV + 6 % Pegel)
Triggerverschiebung Abhängig von Aufzeichungslänge und Zeitbasis
Trigger Totzeitbereich 100 ns .. 10 s
50%-Pegel (typisch) Eingangsfrequenz >=50 Hz
Rampentrigger Flanke steigendfallend
Empfindlichkeit 03 div
Impulstrigger Bedingung positive Impulse: ><=
negative Impulse: ><=
Impulsbreitenbereich 24 ns .. 10 s
Videotrigger Modulation Unterstützt Standard NTSCPALSECAM
Zeilennummerbereich 1 .. 525 (NTSC) 1.. 625 (PAL/SECAM)
Flankentrigger Bedingung positive Impulse: ><=
negative Impulse: ><=
Zeitbereich 24 ns .. 10 s
Abwechselnder Trigger auf Kanal 1

RampeImpulsVideoFlanke

auf kanal 2

RampeImpulsVideoFlanke

Herstellerinformationen

Fujian Lilliput Optoelectronics Technology Co.,Ltd
No.19, Heming Road
363005 Zhangzhou City
China

Mail: info@owon.com.cn
Web: www.owon.com.hk



Verantwortliche Person in der EU

Präzitronic GmbH
Leipziger Str. 18
09247 Chemnitz
DE

Mail: info@messgeraete-chemnitz.de
Web: www.messgeraete-chemnitz.de

%
