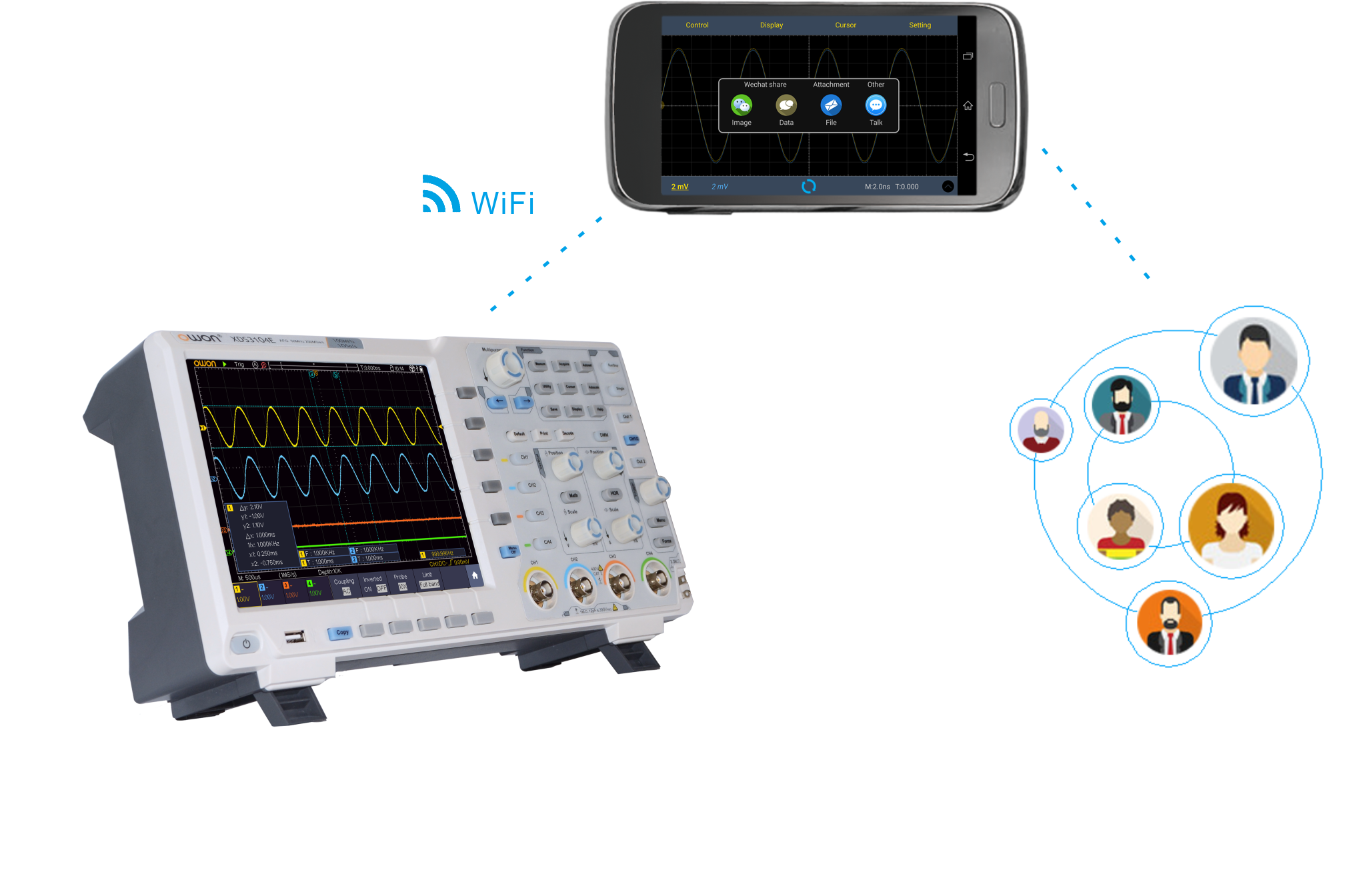

Produktinformationen "OWON XDS3104E 4 Kanal digital Oszilloskop 100MHz 1GS/s"
OWON XDS3104E 4 Kanal Oszilloskop 100MHz 1GS/s
Lieferumfang:
- XDS3104E
- 4 Tastköpfe
- Netzkabel
- USB Kabel
- BNC Kabel
- Handbuch englisch
- Software CD
Haupteigenschaften
+ 100MHz Bandbreite, 1GS / s Abtastrate + 8-Bit Auflösung ADC + 40M Aufzeichnungslänge 45.000 WFms / s Bildwiederholfrequenz +8 Zoll 800 x 600 Pixel hohe Auflösung Touch-Bildschirm + SCPI und LabVIEW unterstützt + Multi- Trigger und Busdekodierung Funktion + Multi-Interface Integration - USB Host, USB Gerät, USB Port für PictBridge, LAN, AUX, Und VGA
Exponentieller Anstieg, Exponentialfall, Sin (x) / x, Step Wave, Noise und andere, insgesamt 46 eingebaute Wellenformen und benutzerdefinierte willkürliche Wellenform
OWON XDS2102A Oszilloskop 12 Bit 2Kanal 100MHz 1GS/s 8 Zoll LCD Display
inkl. Decoder Optionen CAN / I2C / RS232 / SPI
Lieferumfang:
XDS2102A
2 Tastköpfe
Netzkabel
USB Kabel
CD mit Handbuch und Software
Handbuch Englisch
Merkmale:
+ 12-Bit-hochauflösender ADC, der das Wellenformdetail vollständig wiederherstellt
+ 20M Aufzeichnungslänge und 55.000 wfms / s Aktualisierungsrate
+ niedriges Hintergrundrauschen, vertikale Empfindlichkeit in 1 mV / Div - 10 V / Div
+ Multi-Trigger- und Bus-Dekodierfunktion
+ SCPI und LabVIEW unterstützt
+ ultraflaches Design
+ Multi-Interface-Anschlüsse - USB-Host, USB-Gerät, USB-Anschluss für PictBridge, LAN, AUX und mehr + VGA-Anschluss - bessere Lösung für Video-Erweiterung und Lehrdemonstration
+ 8 Zoll 800 x 600 hochauflösendes LCD
Modell
XDS2102A
Bandbreite
100MHZ
Beispielrate
1 GS/s
Vertikale Auflösung (A / D)
12 Bit
Rekordlänge
20M
Horizontale Skalierung (s / div)
2ns / div - 1000s / div, schrittweise um 1 - 2 - 5
Kanäle
2 + 1 (extern)
Display
8 "Farb-LCD, 800 x 600 Pixel
Auslösetyp
Edge, Video, Pulse, Slope, Runt, Windows, Timeout, Nth Edge, Logic, I2C, SPI, RS232,CAN
Bus-Decodierung
I2C, SPI, RS232 und CAN (Standard für XDS2102A / optional für andere Modelle)
Kommunikationsinterface
USB-Host, USB-Gerät, USB-Anschluss für PictBridge, Trig Out (P / F), LAN und VGA (optional)
Energieversorgung
100 V - 240 V AC, 50/60 Hz, CAT II
Sicherung
2A, T-Klasse, 250V
Batterie (optional)
nicht verfügbar
Abmessungen (B x H x T)
340 x 177 x 90 mm
Gewicht
2,60 kg
Fluke Networks LIQ-KIT-IE Netzwerktester bis 10GBit + POE
Lieferumfang:
LinkIQ™ Cable+Network Tester mit Multi-Connector Adapter mit Magnetband
RJ45 Remote-IDs Nr. 1-7 mit Tasche
Intellitone Probe
Kurzanleitung
USB-C auf USB-A Kabel
Ladekabel
Cat6A Patchkabel
RJ45 Stecker auf RJ45 Buchse Patchkabel
RJ45/M12X Patchkabel
RJ45/M12D Patchkabel
RJ45/M8D Patchkabel
modularer RJ45/11-Adapter
Aufhängeriemen mit Remote ID-Halter und Duffle Bag
Kabel-Testen, dem man vertrauen kann. Netzwerk-Testen, das man wirklich braucht.
Messung der Netzwerkkapazität bis zu 10 Gig über frequenzbasierte Messungen.
Fehlerbehebung aktiver Netzwerke durch Bereitstellung von Informationen zum angeschlossenen Switch (Switch-Name, Portnummer und VLAN-Info).
Installation und Fehlerbehebung von PoE-Geräten über Switch-Aushandlung und PoE-Belastungstest.
Grafische Darstellung von Wiremap und Längentest zur Identifizierung häufiger Fehler, die bei der Installation von Verkabelung auftreten.
Dokumentieren Sie die Arbeit durch LinkWare™ PC-Reporting.
Unterstützung aller Industrial Ethernet Protokolle (EtherNet/IP, PROFINET, EtherCAT und andere).
Industrial Ethernet-Kit unterstützt industrielle Anschlüsse (M8D, M12D, M12X).
Der Kabel- und Netzwerktester LinkIQ™ ist zum zuverlässigen Testen von Kabeln und Netzwerken ausgelegt, die Kunden für ihre Arbeit brauchen. LinkIQ™ validiert die Kabelleistung (bis 10 Gig) mithilfe von frequenzbasierten Messungen und liefert Informationen zum Abstand zur Fehlerstelle sowie eine Wire Map des zu prüfenden Kabels. Der LinkIQ™ führt auch die nächste Switch-Diagnose durch, um wichtige Netzwerkprobleme zu identifizieren und die Switch-Konfiguration zu validieren, wodurch die Verwendung eines anderen Geräts entfällt. Zu den zusätzlichen Funktionen gehören analoges und digitales Toning, Port Blink, 802.1x-Authentifizierung, Remote Office Locators und die Möglichkeit, Ergebnisse über LinkWare™ PC zu verwalten.
OWON XDS3102A 100MHz 2 Kanal 12bit 1GS/s Oszilloskop
dieses Gerät wird mit einem Touch Display, Multimeter, VGA Anschluss und den Decoder Optionen CAN Trigger/decoding / I2C / SPI / RS232 geliefert
XDS -Serie N -in-1 Multi-Funktions- Speicher Oszilloskop
OWON XDS3102A 12bit mit 100MHz Bandbreite und 1 GS / s Abtastrate. 40M Aufzeichnungslänge und
75.000 WFMS / s Aktualisierungsrate.
Fluke 1738 Netzanalysator
Lieferumfang:
Fluke 1738, Netzteil, Spannungsmessleitungen, Krokodilklemmen (4 x), weiche Tasche, Energy Analyze Plus-Software, Wi-Fi-Adapter, Netzkabel, Farbcodierungssatz und Dokumentation auf USB-Flash-Laufwerk.
Messfunktionen: Automatische Erfassung und Protokollierung von Spannung, Strom, Leistung, Oberschwingungen und zugehörigen Netzqualitätswerten.
Kompatibel mit Fluke Connect®: Sie können die Daten lokal am Messinstrument, über die Fluke Connect App und über die PC-Software sowie über die WLAN-Infrastruktur der Einrichtung anzeigen.
Problemlose Stromversorgung des Messgeräts: Sie können das Messgerät direkt aus dem Stromkreis mit Strom versorgen, an dem Sie die Messung durchführen.
Erfüllt höchste Sicherheitsspezifikationen: Überspannungskategorien CAT IV 600 V/CAT III 1000 V für Zuleitungen, Stromschienen und Leitungen zu Unterverteilungen.
Messung an allen drei Phasen und am Neutralleiter: 4 flexible Stromzangen im Lieferumfang enthalten.
Umfassende Protokollierung: Im Instrument können über 20 separate Protokollierungssitzungen gespeichert werden. Alle Messwerte werden automatisch protokolliert, sodass Ihnen kein Trend der Messdaten entgeht. Die Messdaten können sogar während der Protokollierungssitzungen und vor dem Herunterladen zur Echtzeitanalyse überprüft werden.
Erfassung von Spannungseinbrüchen und -überhöhungen sowie Einschaltströmen: Ermöglicht Schnappschüsse von Ereignissen auf Signalen und hochauflösenden Effektivwertprofile einschließlich Datum, Zeitstempel und Schweregrad, sodass Sie mögliche Grundursachen von Netzqualitätsproblemen leichter erkennen können.
Übersicht über den Netzqualitätszustand: Fasst die wichtigsten Parameter des Netzqualitätszustands zusammen, sodass Sie einen schnellen Einblick in den Zustand der gesamten elektrischen Anlage erhalten. Auf dieser Grundlage können Sie entscheiden ob weiterführende Analysen durchgeführt und die entsprechenden Berichte erarbeitet werden müssen.
Heller Farb-Touchscreen: Durchführung bequemer Analysen im Außeneinsatz und Datenprüfungen über den Grafikbildschirm.
Einfache und intuitive Bedienung: Immer die richtigen Daten erfassen dank schneller, geführter grafischer Einrichtung und weniger Unsicherheit bezüglich der Verbindungen aufgrund intelligenter Prüffunktionen.
Im Außeneinsatz komplette Einrichtung über das Bedienfeld oder die Fluke Connect App: Keine Notwendigkeit, wegen Downloads und Geräteeinstellungen zum Arbeitsplatz zurückzukehren oder einen Computer mit zum Messort zu nehmen.
Vollständig integrierte Protokollierung: Sie können andere Fluke Connect Geräte an Fluke 1738 anschließen, wenn Sie gleichzeitig maximal zwei weitere zu messende Parameter protokollieren möchten. Praktisch alle Parameter stehen auf einem Fluke Connect kompatiblen Wireless-Multimeter zur Verfügung.*
Anwendungssoftware Energy Analyze Plus: Mit der automatischen Berichtsfunktion können Sie alle Einzelheiten des Energieverbrauchs und des Netzqualitätszustands herunterladen und analysieren.
Spezifikationen
Genauigkeit
Parameter
Bereich
Auflösung
Eigengenauigkeit bei Referenzbedingungen (% v. Mw. + % v. Bereichsendwert)
Spannung
1000 V
0,1 V
± (0,2 % + 0,01 %)
Strom: Direkter Eingang
i17xx-flex 1500, 30 cm
150 A
0,1 A
± (1 % + 0,02 %)
1500 A
1 A
i17xx-flex 3000, 61 cm
300 A
1 A
± (1 % + 0,03 %)
3000 A
10 A
i17xx-flex 6000, 91 cm
600 A
1 A
± (1,5 % + 0,03 %)
6000 A
10 A
i40s-EL Stromzange
4 A
1 mA
± (0,7 % + 0,02 %)
40 A
10 mA
Frequenz
42,5 Hz bis 69 Hz
0,01 Hz
± (0,1 %)
Hilfseingang (Aux)
±10 V DC
0,1 mV
± (0,2 % + 0,02 %)
Spannung min./max.
1000 V
0,1 V
± (1 % + 0,1 %)
Strom min./max.
Je nach Zubehör
Je nach Zubehör
± (5 % + 0,2 %)
Gesamtklirrfaktor (THD) der Spannung
1000%
0.10%
± 0,5
Gesamtklirrfaktor (THD) des Stroms
1000%
0.10%
± 0,5
Spannung, 2. bis 50. Harmonische
1000 V
0,1 V
≥ 10 V: ± 5 % v. Mw.
< 10 V: ± 0,5 V
Strom, 2. bis 50. Harmonische
Je nach Zubehör
Je nach Zubehör
≥ 3 % v. Strombereich: ± 5 % v. Mw.
< 3 % v. Strombereich: ± 0,15 % v. Mw.
Unsymmetrien
100%
0.1%
± 0,2
Eigenunsicherheit ± (% v. Mw. + % v. Bereichsendwert)¹
Parameter
Einflussgröße
iFlex1500-12
iFlex3000-24
iFlex6000-36
i40S-EL
150 A / 1500 A
300 A / 3000 A
600 A / 6000 A
4 A / 40 A
Wirkleistung P
Leistungsfaktor λ (PF) ≥ 0,99
1,2 % + 0,005 %
1,2 % + 0,0075 %
1,7 % + 0,0075 %
1,2 % + 0,005 %
Wirkenergie Ea
Scheinleistung S
0 ≤ Leistungsfaktor λ (PF) ≤ 1
1,2 % + 0,005 %
1,2 % + 0,0075 %
1,7 % + 0,0075 %
1,2 % + 0,005 %
Scheinenergie Eap
Blindleistung Q
0 ≤ Leistungsfaktor λ (PF) ≤ 1
2,5 % der gemessenen Scheinleistung
Blindenergie Er
Leistungsfaktor λ (PF)
–
± 0,025
Verschiebungsfaktor der Grundschwingung
DBF/cos ϕ
Zusätzliche Unsicherheit in % des Bereiches¹
V P-N > 250 V
0.02%
0.02%
0.02%
0.02%
¹Bereich = 1000 V x StrombereichReferenzbedingungen:
Umgebung: 23 °C ± 5 °C, Gerät wird mindestens 30 Minuten betrieben, keine externen elektrischen/magnetischen Felder, r. F. < 65 %
Eingangsbedingungen: cos ϕ/PF = 1, sinusförmiges Signal f = 50/60 Hz, Stromversorgung 120 V / 230 V ± 10 %.
Strom- und Leistungsspezifikationen: Eingangsspannung 1-phasig: 120 V/230 V bzw. 3-phasig Stern/Dreieck: 230 V/400 V Eingangsstrom: I > 10 % v. Strombereich
Primärleiter der Stromzangen oder Rogowski-Messspulen in Mittelposition
Temperaturkoeffizient: Für jedes Grad Celsius über 28 °C oder unter 18 °C ist die angegebene Genauigkeit mit dem Faktor 0,1 zu addieren.
Elektrische Spezifikationen
Stromversorgung
Spannungsbereich
100 V bis 500 V mit Sicherheitsstecker bei Energieversorgung über den Messkreis
100 V bis 240 V mit Standard-Netzkabel (IEC 60320 C7)
Leistungsaufnahme
Maximal 50 VA (max. 15 VA bei Stromversorgung über den IEC 60320 Eingang)
Wirkungsgrad
≥ 68,2% (gemäß Energieeinsparverordnung)
Maximaler Verbrauch im lastfreien Betrieb
< 0,3 W nur bei Energieversorgung über den IEC 60320 Eingang
Netzfrequenz
50/60 Hz ± 15 %
Energieversorgung
Li-Ionen 3,7 V, 9,25 Wh, vom Kunden austauschbar
Betriebsdauer über Akku
Vier Stunden im typischen Betriebsmodus, bis zu 5,5 Stunden im Energiesparmodus
Ladedauer
< 6 Stunden
Messdatenerfassung
Auflösung
16-Bit-Synchronabtastung
Abtastfrequenz
10,24 kHz bei 50/60 Hz, synchronisiert mit Netzfrequenz
Eingangssignalfrequenz
50/60 Hz (42,5 bis 69 Hz)
Schaltkreistypen
1-Phase, 1-Phase-IT, Einphasen-Dreileiter (Spaltphase), 3-Phasen-Dreieck, 3-Phasen-Stern, 3-Phasen-Stern-IT, 3-Phasen-Stern symmetrisch, 3-Phasen-Aron/Blondel (2-Element-Dreieck), 3-Phasen-Dreieck offener Zweig, nur Strom (Lastgangmessungen)
Datenspeicher
Interner Flash-Speicher (nicht vom Benutzer austauschbar)
Speicherkapazität
Normalerweise für 10 Protokollierungssitzungen von 8 Wochen mit 1-minütigen Intervallen und 500 Ereignissen ausreichend¹
¹Die Anzahl der möglichen Protokollierungssitzungen und der Protokollierungszeitraum sind von den Anforderungen des Anwenders abhängig.
Basisintervall
Gemessene Parameter
Spannung, Strom, Aux, Frequenz, Gesamtverzerrung Spannung, Gesamtverzerrung Strom, Leistung, Leistungsfaktor, Grundschwingungsleistung, Wirkfaktor, Energie
Mittelungsintervall
Durch den Benutzer wählbar: 1 s, 5 s, 10 s, 30 s, 1 min, 5 min, 10 min, 15 min, 30 min
Mittelungszeit für Min/Max-Werte
Spannung, Strom: Effektivwert des vollen Zyklus wird bei jedem halben Zyklus aktualisiert (URMS1/2 gemäß IEC61000-4-30 Aux, Leistung: 200 ms
Bedarfsintervall (Energiemessmodus)
Gemessene Parameter
Energie (Wh, VARh, VAh), PF, Spitzenlast, Energiekosten
Intervall
Durch den Benutzer wählbar: 5 min, 10 min, 15 min, 20 min, 30 min, Aus
Netzqualitätsüberwachung
Gemessener Parameter
Spannung, Frequenz, Unsymmetrie, Spannungsoberschwingungen, Gesamtverzerrung Spannung, Stromoberschwingungen, Gesamtverzerrung Strom, Gesamtverzerrungsfaktor
Mittelungsintervall
10 Min.
Einzelne Oberschwingungen
2. bis 50. Harmonische
Gesamtklirrfaktor
Bei 50 Oberschwingungen berechnet
Ereignisse
Spannung:, Einbrüche, Überhöhungen, Unterbrechungen, Strom: Einschaltstrom
Getriggerte Aufzeichnungen
Effektivwert des vollen Zyklus wird bei jedem halben Zyklus aktualisiert (URMS1/2 gemäß IEC61000-4-30
Signalform von Spannung und Strom
Einhaltung von Normen
Oberschwingungen
IEC 61000-4-7: Klasse 1
IEEE 519 (kurzzeitige Oberschwingungen)
Netzqualität
IEC 61000-4-30, Klasse S, IEC 62586-1 (PQI-S-Gerät)
Stromversorgung
IEEE 1459
Messung der Netzqualität
EN 50160 (für gemessene Parameter)
Schnittstellen
USB-A
Dateiübertragung per USB-Flash-Laufwerk, Firmware-Updates Max. Strom: 120 mA
WLAN
Dateiübertragung und Fernsteuerung über direkten Anschluss oder WLAN-Infrastruktur
Bluetooth
Lesen von Hilfsmessdaten von Fluke Connect® Modulen der Serie 3000 (erfordert 1738 oder optionales Upgrade für 1736)
Mini-USB
Für den Datendownload zum PC
Spannungseingänge
Anzahl der Eingänge
4 (3 Phasen + Neutralleiter)
Maximal zulässige Eingangsspannung
1000 Veff , CF (Scheitelfaktor) 1,7
Eingangsimpedanz
10 MΩ
Bandbreite (-3 dB)
42,5 Hz bis 3,5 kHz
Skalierung
1:1 und variabel
Überspannungskategorien
CAT III 1000 V/CAT IV 600 V
Stromeingänge
Anzahl der Eingänge
4, Modus wird für angeschlossene Stromzangen automatisch gewählt
Eingangsspannung
Eingang Stromzange: 500 mVeff/50 mVeff; CF (Scheitelfaktor) 2,8
Eingang Rogowski-Spule
150 mVeff./15 mVeff. bei 50 Hz, 180 mVeff./18 mVeff. bei 60 Hz, Scheitelfaktor 4; alle Werte bei Nennbereich der Stromzange
Bereich
1 A bis 150 A/10 A bis 1500 A mit Thin-Flexible-Stromzange i17XX-flex1500, 30 cm
3 A bis 300 A/30 A bis 3000 A mit Thin-Flexible-Stromzange i17XX-flex3000, 61 cm
6 A bis 600 A/60 A bis 6000 A mit Thin-Flexible-Stromzange i17XX-flex6000, 91 cm
40 mA bis 4 A/0,4 A bis 40 A mit 40 A i40s-EL Zange
Bandbreite (-3 dB)
42,5 Hz bis 3,5 kHz
Skalierung
1:1 und variabel
Hilfseingänge (Aux)
Anzahl der Eingänge
2
Eingangsbereich
0 bis ±10 V DC, 1 Messung/s
Skalierungsfaktor
Format: mx + b (Verstärkung und Offset), vom Bediener konfigurierbar
Angezeigte Einheiten
Vom Bediener konfigurierbar (7 Zeichen, beispielsweise, °C, psi, oder m/s)
Drahtlose Datenübertragung
Anzahl der Eingänge
2
Unterstützte Module
Fluke Connect®, Serie 3000
Übertragungsrate
1 Messung/s
Umgebungsdaten
Betriebstemperaturbereich
-10 °C bis +50 °C
Temperaturbereich bei Lagerung
-20 °C bis +60 °C, mit Akku: -20 °C bis +50 °C
Relative Luftfeuchte bei Betrieb
10 °C bis 30 °C max. 95% rel. Luftfeuchtigkeit
30 °C bis 40 °C max. 75% rel. Luftfeuchtigkeit
40 °C bis 50 °C max. 45% rel. Luftfeuchtigkeit
Betriebshöhe über NN
2000 m (bis zu 4000 m mit reduzierter Messkreiskategorie CAT II 1000 V/CAT III 600 V/CAT IV 300 V)
Max. Höhenlage bei Lagerung
12.000 m
Gehäuse
Schutzart IP 50 gemäß EN60529
Schwingungen
MIL-T- 28800E, Typ 3, Klasse III, Stil B
Sicherheit und Überspannungskategorie
IEC 61010-1
IEC-Stromversorgung: Überspannungskategorie II, Verschmutzungsgrad 2
Spannungsanschlüsse: Überspannungskategorie IV, Verschmutzungsgrad 2
IEC 61010-2-031: CAT IV 600 V / CAT III 1000 V
Elektromagnetische Verträglichkeit
EN 61326-1: Industrie-CISPR 11: Gruppe 1, Klasse
Korea (KCC): Geräte der Klasse A (industrielle Rundfunk- und Kommunikationsgeräte)
USA (FCC): 47 CFR 15, Teilabschnitt B. Dieses Produkt gilt gemäß Klausel 15.103 als ausgenommen.
Temperaturkoeffizient
0,1 x Genauigkeitsspezifikation/°C
Allgemeine technische Daten
LCD-Farbbildschirm
4,3-Zoll TFT-Aktivmatrix, 480 x 272 Pixel, resistives Touch-Panel
Gewährleistung
Messgerät und Netzteil: Zwei Jahre (außer Akku)
Zubehör: ein Jahr
Kalibrierzyklus: alle 2 Jahre
Abmessungen
Instrument: 19,8 cm x 16,7 cm x 5,5 cm
Netzteil: 13,0 cm x 13,0 cm x 4,5 cm
Instrument mit angebrachtem Netzteil: 19,8 cm x 16,7 cm x 9 cm
Gewicht
Instrument: 1,1 kg
Netzteil: 400 g
Manipulationsschutz
Schlitz für Kensington-Schloss
Flexible Stromzange i17xx-flex 1500, 30 cm – Technische Daten
Messbereich
1 bis 150 A AC/10 bis 1500 A AC
Zerstörungsfreier Strom
100 kA (50/60 Hz)
Eigenabweichung unter Referenzbedingungen*
±0,7% vom Messwert
Genauigkeit 173x + iFlex
±(1% vom Messwerts+ 0,02% vom Messbereich)
Temperaturkoeffizient im Betriebstemperaturbereich
0,05% vom Messwert/°C 0,09% vom Messwert/°F
Arbeitsspannung
1000 V CAT III, 600 V CAT IV
Länge des Flex-Sensors
305 mm
Durchmesser des Sensorkabels
7,5 mm
Minimaler Biegeradius
38 mm
Länge des Ausgangskabels
2 m
Gewicht
115 g
Werkstoff des Stromzangenkabels
TPR
Kupplungsmaterial
POM + ABS/PC
Ausgangskabel
TPR/PVC
Betriebstemperaturbereich
-20 °C bis +70 °C; Temperatur des Leiters, an dem gemessen wird, darf 80 °C nicht übersteigen
Temperatur bei ausgeschaltetem Gerät
-40 °C bis +80 °C
Relative Luftfeuchtigkeit (Betrieb)
15% bis 85% nicht-kondensierend
IP-Schutzart
IP 50 gemäß IEC 60529
Gewährleistung
Ein Jahr
*Referenzbedingungen:
Umgebung: 23 °C ±5 °C, keine externen elektrischen/magnetischen Felder, relative Feuchte 65%
Primärer Leiter in Mittelposition
