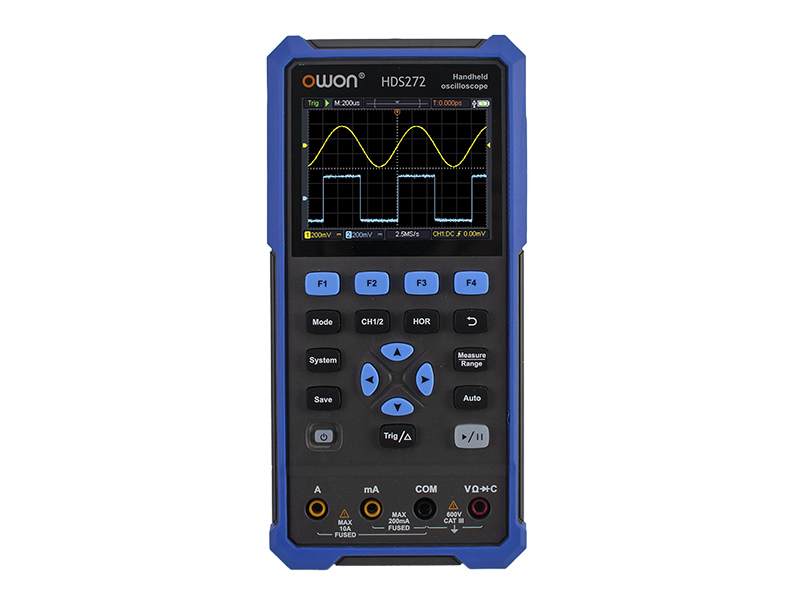

OWON HDS272 Digital Hand Oszilloskop 70MHz, 2 Kanal + Multimeter + Akku

Lieferumfang:

  • HDS272 Oszilloskop
  • Tasche
  • 1 Tastkopf
  • BNC Kabel auf Krokodilklemmen
  • Multimeter Messleitungen
  • USB Kabel mit Netzadapter
  • Kurzanleitung Englisch



Hauptmerkmale:

  • Oszilloskop + Multimeter Multifunktion in einem
  • 10.000 wfms/s Oszilloskop, 20.000 counts TRMS Multimeter
  • 3,5-Zoll-hochauflösender, kontrastreiches Farb-LCD-Display, geeignet für den Außenbereich
  • 18650 Lithiumbatterie, Stromverbrauch ≤3 W, kann ca. 6 Stunden ununterbrochen arbeiten
  • USB Typ-C - Schnittstelle, Unterstützung Energienbank, Unterstützung PC - Software - Verbindung
  • Selbstkalibrierungsfunktion
  • SCPI unterstützt, erleichtern sekundäre Entwicklung



「Oszilloskop」 Technische Daten

Modell HDS242 HDS272 HDS242S HDS272S
Bandbreite 40 MHz 70 MHz 40 MHz 70 MHz
Kanäle 2-CH-Oszilloskop 2-CH-Oszilloskop + 1-CH-Generator
Abtastrate 250 MSa / s
Erfassungsmodell Normal, Peakerkennung
Aufzeichnungslänge 8 TAUSEND
Anzeige 3,5-Zoll-LCD
Wellenform-Aktualisierungsrate 10.000 wfrms / s
Eingangskopplung DC, AC und Masse
Eingangsimpedanz 1 MΩ ± 2%, parallel zu 16 pF ± 10 pF
Dämpfungsfaktoren der Sonde 1X, 10X, 100X, 1000X, 10000X
Max. Eingangsspannung 400 V (DC + AC, PK-PK, 1 MΩ Eingangsimpedanz) (10: 1 Sondendämpfung)
Bandbreitenbegrenzung (typisch) 20 MHz
Horizontale Skala 5ns / div - 1000s / div, Schritt für Schritt 1 - 2 - 5
Vertikale Empfindlichkeit 10 mV / Div - 10 V / Div
Vertikale Auflösung 8 Bits
Auslösertyp Kante
Auslösemodi Auto, Normal, Single
Automatische Messung Periode, Häufigkeit, Mittelwert, PK-PK, Max, Min
Cursormessung ΔV, ΔT, ΔT & ΔV zwischen Cursorn
Kommunikationsinterface USB Typ C.

「Multimeter」 Technische Daten (Standard)
Max. Auflösung 20.000 Counts
Testmodus Spannungs-, Strom-, Widerstands-, Kapazitäts-, Dioden- und Durchgangstest
Eingangsimpedanz 10 MΩ
Maximale Eingangsspannung Wechselstrom 750 V, Gleichstrom 1000 V.
Maximaler Eingangsstrom DC: 10A AC: 10A
Diode 0 - 2V

Wellenformgenerator」Spezifikationen (Nur für HDS242S & HDS272S)


Frequenz
Sinus 0,1Hz - 25MHz
Quadrat 0,1Hz - 5MHz
Rampe 0,1Hz - 1MHz
Impuls 0,1Hz - 5MHz
Willkürlich 0,1Hz - 5MHz
Abtastrate 125MSa/s
Kanal 1-CH
Amplitudenbereich 20 mVss - 5 Vss
Wellenformlänge 8 TAUSEND
Vertikale Auflösung 14bit
Ausgangsimpedanz 50Ω

Herstellerinformationen

Fujian Lilliput Optoelectronics Technology Co.,Ltd
No.19, Heming Road
363005 Zhangzhou City
China

Mail: info@owon.com.cn
Web: www.owon.com.hk



Verantwortliche Person in der EU

Präzitronic GmbH
Leipziger Str. 18
09247 Chemnitz
DE

Mail: info@messgeraete-chemnitz.de
Web: www.messgeraete-chemnitz.de
