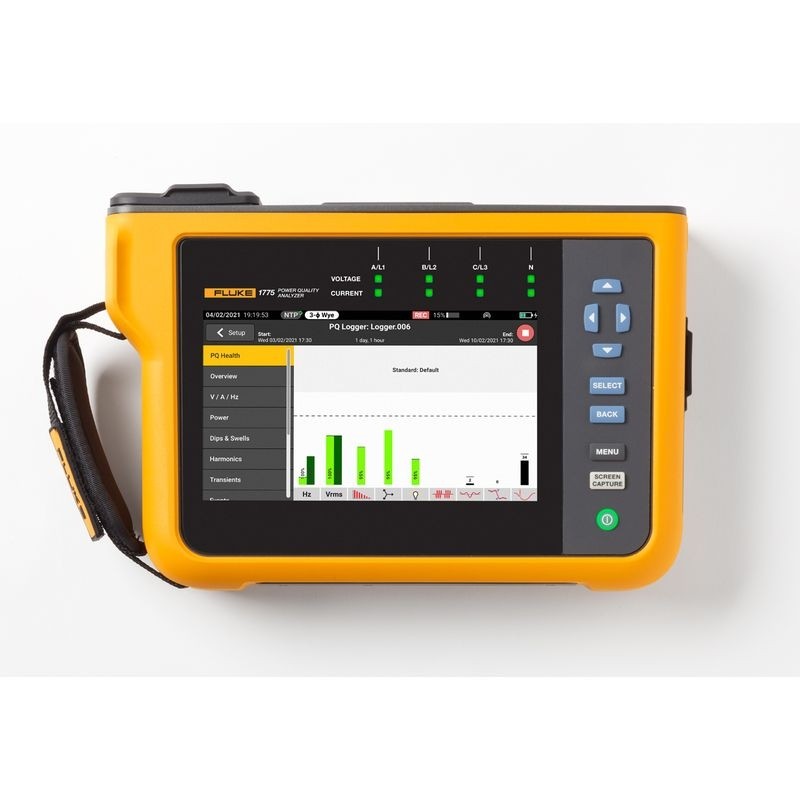

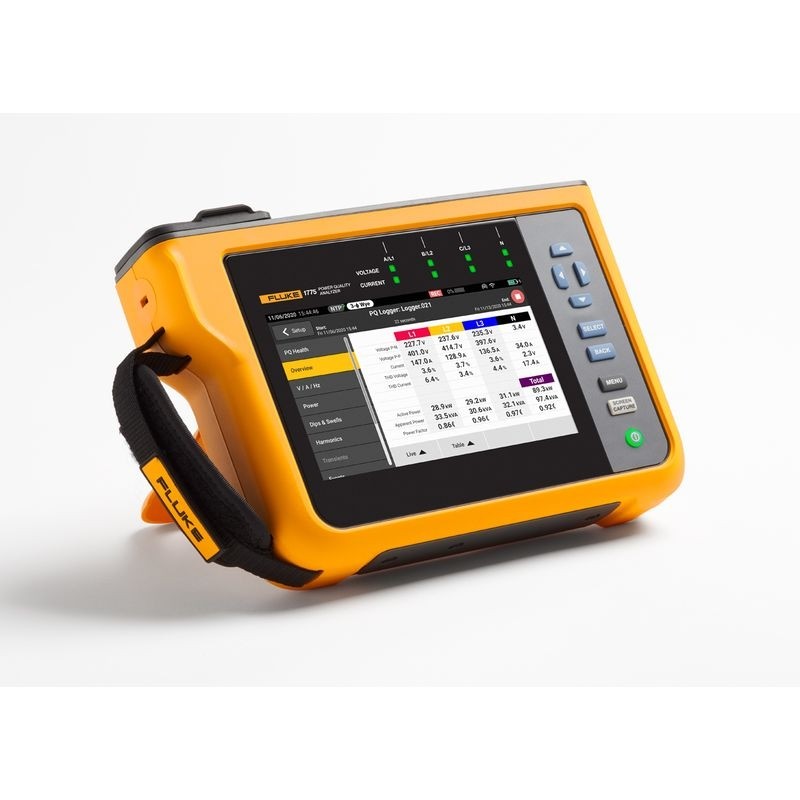

FLUKE 1775/Basic Netzqualitätsanalysator V/A/Hz, Leistung, Einbrüche, Oberschwingungen

9.056,19 €

% 9.843,68 € 8% gespart

Sofort verfügbar, Lieferzeit: 1-3 Tage

Artikelnummer: 18-073

Artikelzustand: NEU

FLUKE 1775/Basic Netzqualitätsanalysator V/A/Hz, Leistung, Einbrüche, Oberschwingungen

Lieferumfang:

FLUKE 1775 Netzqualitätsanalysator
FLUKE-17XX Spannungsmessleitung, Flachkabel, 3 Phasen+N
AC285 Krokodilklemmen, schwarz (4er-Set)
AC285 Krokodilklemme, grün
USB-C-Kabel, 1 m, schwarz
Netzkabel
FLK-17XX 0.18M Messleitungssatz
Grüne Messleitung
Leitungsmarkierungssatz (für Spannung und Strom)
FLUKE-174X-MA-C8 Adapter für Wandsteckdose
Schwarze gepolsterte Tragetasche

Wichtigste Merkmale

Automatische Messung von Parametern zu Leistung und Netzqualität
Netzqualität auf einen Blick für eine schnellere Fehlersuche
Einfache Anzeige von Daten zu V/A/Hz, Leistung, Einbrüchen, Überhöhungen und Oberschwingungen
Erfassung von Hochgeschwindigkeits-Transienten bis zu 8 kV
Stromversorgung direkt vom Messkreis ohne Netzkabel

	1773	1775	1777
Energieverbrauchsstudien und Lastprüfungen	•	•	•
Oberschwingungsmessungen	•	•	•
Störung durch Auslösung von Leistungs schaltern		•	•
Analysen der Netz- und Stromversorg ungsqualität		•	•
Erkennung von Geräteausfällen aufgrund von Transienten		•	•

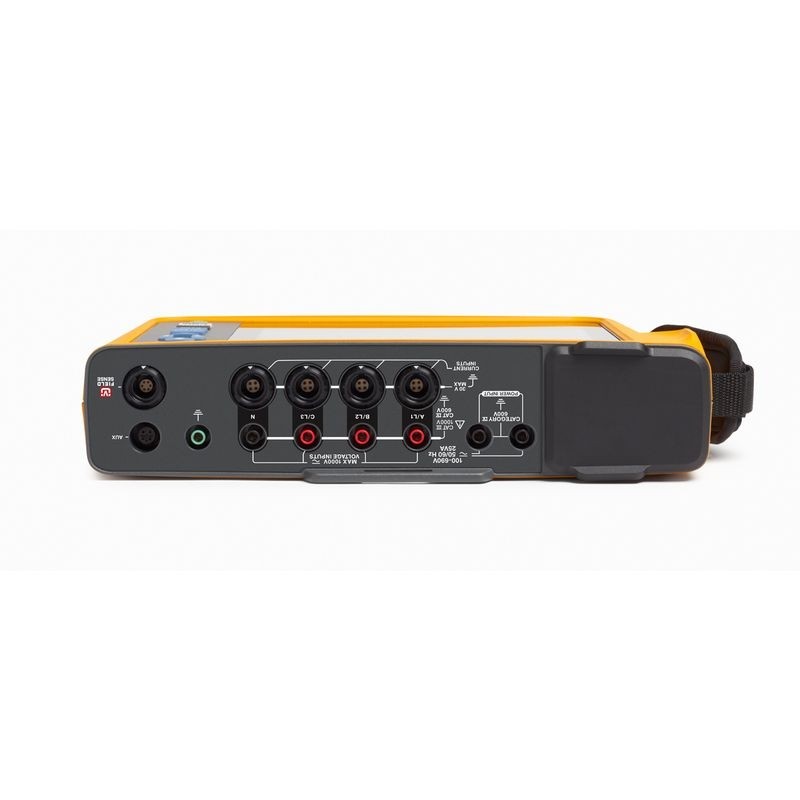

Spannungseingänge
Anzahl der Eingänge	4 Eingänge, 3 Phasen und Neutralleiter bezogen auf Schutzleiter (5 Anschlüsse)
Messkategorien	1000 V CAT III/600 V CAT IV
Maximale Eingangsspannung	1000 Veff/1000 V DC (1700 Vspitze)
Nennspannungsbereich	Sternschaltung und einphasig: variabel (50 V – 1000 V) Dreieck: Variabel (100 V – 1000 V) Konform gemäß IEC 61000-4-30 Klasse A für die Nennspannungen (V_din) 100 V – 690 V
Eingangsimpedanz	10 MΩ zwischen P-P und P-N, 5 MΩ zwischen P-PE und N-PE
Bandbreite	DC bis 30 kHz für Netzqualitätsmessungen, ausgenommen Transienten
Auflösung	24-Bit-Synchronabtastung
Abtastfrequenz	80 kS/s bei 50/60 Hz
Skalierung	1:1, variabel für den Einsatz von Spannungswandlern

Spannungstransienten
Messbereich	± 8 kV
Abtastrate	1775: 1 MS/s 1777: 1 MS/s, 20 MS/s
Bandbreite	DC bis 1 MHz
Trigger	Einstellbarer Triggerpegel. Triggerung bei HF-Komponenten > 1,5 kHz
Auflösung	14-Bit-Synchronabtastung

Stromeingänge
Anzahl der Eingänge		4 Eingänge (3 Phasen und Neutral), automatische Bereichsauswahl für angeschlossenen Stromsensor
Bereiche	AC	1 A bis 1500 A mit i17XX-FLEX1500 12 1 A bis 1500 A mit i17XX-FLEX1500 24 3 A bis 3000 A mit i17XX-FLEX3000 24 6 A bis 6000 A mit i17XX-FLEX6000 36 40 mA bis 40 A mit Stromzange i40s-EL 4 A bis 400 A mit Stromzange i400s-EL
Bereiche	DC	20 A bis 2000 A mit Stromzange 80i-2010-EL
Bandbreite		DC bis 30 kHz
Auflösung		24-Bit-Synchronabtastung
Abtastfrequenz		80 kS/s bei 50/60 Hz
Skalierung		1:1, variabel
Eingangsspannung		Stromzange: 50 mV/500 mVeff, Scheitelfaktor (CF) 2,8 Rogowski-Spule: 15 mV/150 mVeff bei 50 Hz, 18 mV/180 mVeff bei 60 Hz, Scheitelfaktor (CF) 4 Alle im Nennbereich der Stromzangen
Eingangsimpedanz		11 kΩ

Aux-Eingänge
Kabelgebundene Verbindung mit Adapter 17XX-AUX
Anzahl der Eingänge	2
Eingangsbereich	Direkt: 0 V DC bis ± 10 V DC 0 V bis 1000 V DC
Eingangsimpedanz	Direkt: 2,92 MΩ
Skalierungsfaktor	Format: mx + b (Verstärkung und Offset), vom Anwender konfigurierbar
Anzeigeeinheiten	Vom Anwender konfigurierbar (bis zu 8 Zeichen, beispielsweise °C, psi oder m/s)

Datenerfassung Spannung und Strom
Eingangsnetzfrequenz	DC, 50/60 Hz 15 % (42,5 Hz … 57,5 Hz, 51 Hz … 69 Hz)
Topologien	1-Phase, 1-Phase IT, Hilfsphase, 3-Phasen Dreieck, 3-Phasen Sternschaltung IT, 3-Phasen Aron/Blondel (2-Element-Dreieck), 3-Phasen Dreieck „open leg“, 3-Phasen Dreieck „high leg“
Datenspeicher	Fluke 1773/1775: 8 GB integriert (erweiterbar mit MicroSD-Karte) Fluke 1777: MicroSD-Karte mit 32 GB (installiert)
Speicherkapazität	Normalerweise für 10 Protokollierungssitzungen von 8 Wochen mit 1-minütigen Intervallen und 100 Ereignissen ausreichend. Die Anzahl der möglichen Protokollierungssitzungen und der Protokollierungszeitraum sind von den Anforderungen des Anwenders abhängig.
Echtzeit-Genauigkeit	Integriert: 3 ppm (0,26 s pro Tag, 8 s pro Monat) NTP (Internetzeit): Abhängig von der Internet-Latenz, in der Regel < 0,1 s absolut zu UTC GPS: < 1 ms absolut zu UTC

Trendintervall
Gemessener Parameter	Siehe Bedienungsanleitung
Trendintervall	Vom Anwender einstellbar: 1 Sek., 3 Sek., 5 Sek., 10 Sek., 30 Sek., 1 Min., 5 Min., 10 Min., 15 Min., 30 Min.
Mittelungsintervall für Min/Max-Werte	Spannung, Strom: Halber Zyklus eines Effektivwerts (20 ms bei 50 Hz, 16,7 ms bei 60 Hz) Aux, Leistung: 200 ms
Gesamte harmonische Verzerrung (THD)	THD bei Spannung und Strom wird an 50 Oberschwingungen berechnet

Netzqualitätsmessungen
Gemessener Parameter		Siehe Bedienungsanleitung
Oberschwingungen		h0 … h50 % Grundschwingung und Effektivwert für Spannung, Strom und Leistung Phasenwinkel für Spannung und Strom bis h11
Zwischenharmonische Oberschwingungen		ih0… ih50 % Grundschwingung und Effektivwert für Spannung und Strom
Supraharmonische Oberschwingungen		2–9 kHz mit 200 Hz Spektralanteil 9–30 kHz mit 2 kHz Spektralanteil Effektivwert für Spannung und Strom
Messmethode für Oberschwingungen		Gruppierte, untergruppierte und einzelne harmonische Spektralanteile gemäß IEC 61000-4-7. Methode kann basierend auf der konfigurierten Netzqualitätsnorm automatisch gewählt oder vom Anwender konfiguriert werden.
Gesamte harmonische Verzerrung (THD)		Berechnet ausgehend von max. 50 Oberschwingungen (abhängig von der gewählten Netzqualitätsnorm)
Rundsteuersignale		2 Frequenzen im Bereich von 110 Hz bis 3000 Hz
Ereignisse	Spannung	Einbruch, Überhöhung, Unterbrechung, schnelle Spannungsschwankung, Rundsteuersignale, Signalabweichung, Transienten
Ereignisse	Strom	Einschaltstrom
Getriggerte Aufzeichnungen		Halbzyklus-Effektivwert von Spannung und Strom für 10 s Signalform von Spannung und Strom für 10/12 Zyklen Rundsteuersignale: 200 ms Effektivwert der Rundsteuersignalspannung bei Transienten bis zu 120 s : Signalform der Spannung (Fluke 1777: 1 MS/s oder 20 MS/s, 500.000 pts, Fluke 1775: 1 MS/s, 25.000 pts)

Konformität mit Normen
Leistung	IEEE 1459
Oberschwingungen	IEC 61000-4-7: Klasse 1 IEEE 519 (kurzzeitige und sehr kurzzeitige Oberschwingungen)
Flicker	IEC 61000-4-15, Klasse F1
Netzqualität	IEC 61000-4-30 Klasse A, IEC 62586 PQI-A-PI
Einhaltung der Netzqualität	EN 50160 + GOST + NEQUAL + NETCODE + FOL

Schnittstellen
Ethernet	1 Gbit/s 1000BASE-T
USB Typ A	USB 2.0 High Speed für USB-Flash-Laufwerke zur Übertragung von Messdaten, für Firmware-Updates und Lizenzinstallation. Max. Versorgungsstrom: 500 mA
USB-C	USB 2.0 High Speed für Datendownload auf PC und Kalibrierung (erfordert Kabel für USB Typ A auf USB-C oder für USB-C auf USB-C) Hilfsstromversorgung für den Analysator (erfordert USB C-Netzadapter PD 2.0 oder höher mit Unterstützung für 9 V 1,8 A) USB 3.0 Super Speed für USB-C-Flash-Laufwerke zur Übertragung von Messdaten, für Firmware-Updates und Lizenzinstallation. Max. Versorgungsstrom: 900 mA
WLAN/BLE-Modul¹	802,11 AC 2,4 GHz/5 GHz, Unterstützung für gleichzeitigen Zugangspunkt und Client-Modus Bluetooth 5.0/BLE Antenne: Intern und extern²
LTE/4G-Modul³	LTE-A Kat 12 Weltweite Abdeckung für LTE-A und UMTS/HSPA+ Antenne: Extern²
GPS	MCX-Anschluss für eine GNSS-Antenne für GPS/GLONASS²
¹ Nicht bei den Versionen 177X/BASIC ² Erfordert 5 m langes Verlängerungskabel, Fluke Teilenummer 5263915 ³ Verfügbarkeit und unterstützte Anbieter variieren je nach Land. Wenden Sie sich bitte an Ihren Fluke Vertriebspartner.

Elektrische Messunsicherheit

Parameter		Bereich	Auflösung	Eigenunsicherheit bei Referenzbedingungen % v. Messwert + % v. Bereichsendwert
Spannung		1000 V	0,1 V	0,1 % der Nennspannung gemäß IEC 61000-4-30 Klasse A¹,² ± (0,04 % + 0,004 %)³
Spannungseinbrüche/-überhöhungen		–	0,1 V	0,2 % von Vnom^1,2
Spannungstransienten		± 8 kVspitze	–	± 5 % + 0,25 %)
Harmonische und interharmonische Spannungsoberschwingungen		100 %	0,1 % / 0,1 mV	≥ 1 % von Vnom¹: ± 2,5 % v. Mw. < 1 % von Vnom1: ± 0,025 Vnom
Gesamte harmonische Verzerrung (THD) der Spannung		100 %	0,1 % / 0,1 V	± (2,5 % + 0,5 %)
Spannungsverzerrungen 2-9 kHz		Max. 100 V	0,1 mV	± (2,5 % + 0,1 V)
Spannungsverzerrungen 9-30 kHz		Max. 100 V	0,1 mV	± (2,5 % + 0,1 V)
Strom (Modus mit Rogowski-Stromsensor)	Mit iFlex 1500 A, i17XX-FLEX1500 24	150 A 1500 A	0,01 % 0,1 A	± (1 % + 0,02 %)
	Mit iFlex 3000 A, i17XX-FLEX3000 24	300 A 3000 A	0,01 A 0,1 A	± (1 % + 0,03 %)
	Mit iFlex 6000 A, i17XX-FLEX6000 36	600 A 6000 A	0,1 A 1 A	± (1,5 % + 0,03 %)
	Mit Wechselstromzange 40 A, i40s-EL	4 A 40 A	0,001 A 0,01 A	± (0,7 % + 0,02 %)
	Mit Wechselstromzange 400 A, i400s-EL	40 A 400 A	0,01 A 0,1 A	± (2 % + 0,2 %) ± (0,7 % + 0,1 %)
	Mit AC/DC-Stromzange 2000 A, 80i-2010s-EL	200 A 2000 A	0,01 A 0,1 A	± (0,8 % + 0,2 %)
Strom min./max.		100 %	je nach Zubehör,	Eigenunsicherheit x 2
Harmonische und interharmonische Stromoberschwingungen		100 %	0,1 % / 0,01 A	≥ 3 % Inom: ± 2,5 % v. Mw. 4 < 3 % Inom: ± 0,15 % Inom
Gesamte harmonische Verzerrung (THD) des Stroms		100 %	0,1 %	± (2,5 % + 0,5 %)
Frequenz		42,5 Hz … 69 Hz	0,001 Hz	± 0,01 Hz
Spannungsunsymmetrie		100 %	0,1 %	± 0,15 %
Stromunsymmetrie		100 %	0,1 %	± 0,15 %
Flicker Pinst, Pst, Plt		0 bis 20	0,01	5 %
Netzsignalisierungsspannung		Bis zu 3 kHz 0-15 % von Vnom	0,1 V/0,1 %	1-3 % Vnom: ± 0,15 % von Vnom 3-15 % von Vnom: ± 5 % v. Mw.
AUX-Eingang		± 10 V	0,1 mV	± (0,2 % + 0,05 %)
¹ Nennspannung im Bereich von 100 V bis 690 V; auch als Udin bezeichnet. ² 0 °C bis 45 °C: Eigenunsicherheit x 2. Außerhalb von 0 °C bis 45 °C: Eigenunsicherheit x3 ³ Nur für Kalibrierlaboratorien ⁴ Mit iFlex 1500A, I17XX-FLEX1500 24

Leistung/Energie

Parameter	Direkter Eingang¹	Stromzange i40S-EL
Leistungsbereich W, VA, var	Stromzange: 50 mV/500 mV Rogowski-Stromsensor: 15 mV/150 mV	4 A/40 A
Leistungsbereich W, VA, var	Stromzange: 50 W/500 W Rogowski-Stromsensor: 15 W/150 W	4 kW/40 kW
Max. Auflösung W, VA, var	0,1 W	1 W/10 W
Phase (Spannung zu Strom)¹	± 0,2^°	± 1^°

Parameter	iFlex 1500A, I17XX-FLEX1500 24	iFlex 3000A, I17XX-FLEX3000	iFlex 6000A, I17XX-FLEX6000
Leistungsbereich W, VA, var	150 A/1500 A	300 A/3000 A	600 A/6000 A
Leistungsbereich W, VA, var	150 kW/1,5 MW	300 kW/3 MW	600 kW/6 MW
Max. Auflösung W, VA, var	0,1 kW/1kW	1 kW/10 kW	1 kW/10 kW

Parameter		I17XX-FLEX1500 24	I17XX-FLEX3000	I17XX-FLEX6000
Wirkleistung P	PF ≥ 0,99	150 A/1500 A	300 A/3000 A	600/6000 A
Wirkleistung P	PF ≥ 0,99	1,2 % + 0,005 %	1,2 % + 0,0075 %	1,7 % + 0,0075 %
Wirkenergie E_a	0,1 ≤ PF < 0,99	(1,2+√(1-PF²)/(2 PF)) % + 0,005 %	(1,2+√(1-PF²)/(2 PF)) % + 0,0075 %	(1,7+√(1-PF²)/(2 PF)) % + 0,0075 %
Scheinleistung S Scheinenergie E_ap	0 ≤ PF ≤ 1	1,2 % + 0,005 %	1,2 % + 0,0075 %	1,7 % + 0,0075 %
Blindleistung Q Blindenergie E_r	0 ≤ PF ≤ 1	2,5 % der gemessenen Scheinleistung/Scheinenergie
Zusätzliche Unsicherheit (% vom hohen Leistungsbereich)	V P-N > 250 V	0,02 %	0,02 %	0,02 %
Phase (Spannung zu Strom)	–	0,28^°	0,28^°	0,28^°
¹ Nennspannung im Bereich von 100 V bis 690 V; auch als Udin bezeichnet. Referenzbedingungen Umgebung: 23 °C ± 5 °C, Gerät wird mindestens 30 Minuten betrieben, keine externen elektrischen/magnetischen Felder, r. F. < 65 % Eingangsbedingungen: Cos Φ/PF=1, Sinussignal f=50/60 Hz, Spannungsversorgung 120 V/230 V ± 10 %. Strom- und Leistungsspezifikationen: Eingangsspannung > 100 V Eingangsstrom > 10 % des Strombereichs Primärleiter in Mittelposition der Stromzangen oder Rogowski-Stromsensoren Temperaturkoeffizient: Für jedes ^°C über 28 ^°C oder unter 18 ^°C sind 0,1 x der spezifizierten Unsicherheit zu addieren

Allgemeine Spezifikationen

Wichtigste Merkmale
Kalibrierzyklus	2 Jahre
Maße (B x H x T)	28,0 cm x 19,0 cm x 6,2 cm
Gewicht	2,1 kg
Diebstahlschutz	Steckplatz zur Unterstützung eines Kensington-Schlosses

Umgebungsdaten
Betriebstemperaturbereich	-10 ^°C bis 50 ^°C
Lagertemperaturbereich	-20 ^°C bis 60 ^°C
Relative Luftfeuchte bei Betrieb	Gemäß IEC 60721-3-3: 3K5, modifiziert: -10 ^°C bis 30 ^°C: ≤ 95 %, keine Kondensation oder Vereisung 35 ^°C: 70 % 40 ^°C: 55 % 50 ^°C: 35 %
IP-Schutzart	Gemäß IEC 60529: IP 50
Schwingungen	Gemäß IEC 60721-3-3/3M2

Stromversorgung
Spannungsbereich	100 V – 600 V -15 %/+ 10 % (85 V … 660 V)
Leistungsaufnahme	Max. 40 VA
Netzfrequenz	50/60 Hz (42,5 Hz … 69 Hz)
USV	Li-Ion-Akku BP1770 mit erweitertem Temperaturbereich, vom Kunden austauschbar Betriebsdauer mit Akku: 1,5 Stunden

Sicherheit
Allgemein	Gemäß IEC 61010-1: Verschmutzungsgrad 2
Stromversorgung	Überspannungskategorie IV 600 V Mit Netzadapter MA-C8: Überspannungskategorie II 300 V
Messung	Gemäß IEC 61010-2-030: Messkategorien CAT IV 600 V, CAT III 1000 V
Höhenlagen 2000 m bis 4000 m	Abstufung auf: Stromversorgung: Kategorie IV 300 V Mit Adapter MA-C8: CAT II 150 V Messung: CAT IV 300 V, CAT III 600 V, CAT II 1000 V

Herstellerinformationen

Fluke Deutschland GmbH
In den Engematten 14
79286 Glottertal
DE

Mail: service.de@fluke.com
Web: www.fluke.de
