Produktinformationen "Fluke 1738/B Netzanalysator Power-Logger mit erweitertem Funktionsumfang"

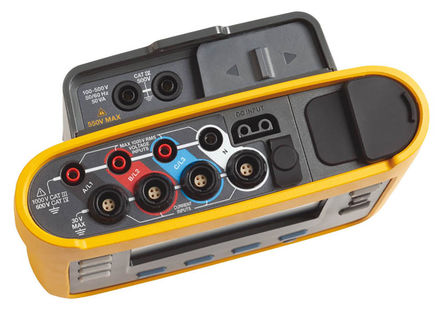

Fluke 1738 Netzanalysator
Lieferumfang:
Fluke 1738, Netzteil, Spannungsmessleitungen, Krokodilklemmen (4 x), weiche Tasche, Energy Analyze Plus-Software, Wi-Fi-Adapter, Netzkabel, Farbcodierungssatz und Dokumentation auf USB-Flash-Laufwerk.
Messfunktionen: Automatische Erfassung und Protokollierung von Spannung, Strom, Leistung, Oberschwingungen und zugehörigen Netzqualitätswerten.
Kompatibel mit Fluke Connect®: Sie können die Daten lokal am Messinstrument, über die Fluke Connect App und über die PC-Software sowie über die WLAN-Infrastruktur der Einrichtung anzeigen.
Problemlose Stromversorgung des Messgeräts: Sie können das Messgerät direkt aus dem Stromkreis mit Strom versorgen, an dem Sie die Messung durchführen.
Erfüllt höchste Sicherheitsspezifikationen: Überspannungskategorien CAT IV 600 V/CAT III 1000 V für Zuleitungen, Stromschienen und Leitungen zu Unterverteilungen.
Messung an allen drei Phasen und am Neutralleiter: 4 flexible Stromzangen im Lieferumfang enthalten.
Umfassende Protokollierung: Im Instrument können über 20 separate Protokollierungssitzungen gespeichert werden. Alle Messwerte werden automatisch protokolliert, sodass Ihnen kein Trend der Messdaten entgeht. Die Messdaten können sogar während der Protokollierungssitzungen und vor dem Herunterladen zur Echtzeitanalyse überprüft werden.
Erfassung von Spannungseinbrüchen und -überhöhungen sowie Einschaltströmen: Ermöglicht Schnappschüsse von Ereignissen auf Signalen und hochauflösenden Effektivwertprofile einschließlich Datum, Zeitstempel und Schweregrad, sodass Sie mögliche Grundursachen von Netzqualitätsproblemen leichter erkennen können.
Übersicht über den Netzqualitätszustand: Fasst die wichtigsten Parameter des Netzqualitätszustands zusammen, sodass Sie einen schnellen Einblick in den Zustand der gesamten elektrischen Anlage erhalten. Auf dieser Grundlage können Sie entscheiden ob weiterführende Analysen durchgeführt und die entsprechenden Berichte erarbeitet werden müssen.
Heller Farb-Touchscreen: Durchführung bequemer Analysen im Außeneinsatz und Datenprüfungen über den Grafikbildschirm.
Einfache und intuitive Bedienung: Immer die richtigen Daten erfassen dank schneller, geführter grafischer Einrichtung und weniger Unsicherheit bezüglich der Verbindungen aufgrund intelligenter Prüffunktionen.
Im Außeneinsatz komplette Einrichtung über das Bedienfeld oder die Fluke Connect App: Keine Notwendigkeit, wegen Downloads und Geräteeinstellungen zum Arbeitsplatz zurückzukehren oder einen Computer mit zum Messort zu nehmen.
Vollständig integrierte Protokollierung: Sie können andere Fluke Connect Geräte an Fluke 1738 anschließen, wenn Sie gleichzeitig maximal zwei weitere zu messende Parameter protokollieren möchten. Praktisch alle Parameter stehen auf einem Fluke Connect kompatiblen Wireless-Multimeter zur Verfügung.*
Anwendungssoftware Energy Analyze Plus: Mit der automatischen Berichtsfunktion können Sie alle Einzelheiten des Energieverbrauchs und des Netzqualitätszustands herunterladen und analysieren.
Spezifikationen
Genauigkeit
Parameter
Bereich
Auflösung
Eigengenauigkeit bei Referenzbedingungen (% v. Mw. + % v. Bereichsendwert)
Spannung
1000 V
0,1 V
± (0,2 % + 0,01 %)
Strom: Direkter Eingang
i17xx-flex 1500, 30 cm
150 A
0,1 A
± (1 % + 0,02 %)
1500 A
1 A
i17xx-flex 3000, 61 cm
300 A
1 A
± (1 % + 0,03 %)
3000 A
10 A
i17xx-flex 6000, 91 cm
600 A
1 A
± (1,5 % + 0,03 %)
6000 A
10 A
i40s-EL Stromzange
4 A
1 mA
± (0,7 % + 0,02 %)
40 A
10 mA
Frequenz
42,5 Hz bis 69 Hz
0,01 Hz
± (0,1 %)
Hilfseingang (Aux)
±10 V DC
0,1 mV
± (0,2 % + 0,02 %)
Spannung min./max.
1000 V
0,1 V
± (1 % + 0,1 %)
Strom min./max.
Je nach Zubehör
Je nach Zubehör
± (5 % + 0,2 %)
Gesamtklirrfaktor (THD) der Spannung
1000%
0.10%
± 0,5
Gesamtklirrfaktor (THD) des Stroms
1000%
0.10%
± 0,5
Spannung, 2. bis 50. Harmonische
1000 V
0,1 V
≥ 10 V: ± 5 % v. Mw.
< 10 V: ± 0,5 V
Strom, 2. bis 50. Harmonische
Je nach Zubehör
Je nach Zubehör
≥ 3 % v. Strombereich: ± 5 % v. Mw.
< 3 % v. Strombereich: ± 0,15 % v. Mw.
Unsymmetrien
100%
0.1%
± 0,2
Eigenunsicherheit ± (% v. Mw. + % v. Bereichsendwert)¹
Parameter
Einflussgröße
iFlex1500-12
iFlex3000-24
iFlex6000-36
i40S-EL
150 A / 1500 A
300 A / 3000 A
600 A / 6000 A
4 A / 40 A
Wirkleistung P
Leistungsfaktor λ (PF) ≥ 0,99
1,2 % + 0,005 %
1,2 % + 0,0075 %
1,7 % + 0,0075 %
1,2 % + 0,005 %
Wirkenergie Ea
Scheinleistung S
0 ≤ Leistungsfaktor λ (PF) ≤ 1
1,2 % + 0,005 %
1,2 % + 0,0075 %
1,7 % + 0,0075 %
1,2 % + 0,005 %
Scheinenergie Eap
Blindleistung Q
0 ≤ Leistungsfaktor λ (PF) ≤ 1
2,5 % der gemessenen Scheinleistung
Blindenergie Er
Leistungsfaktor λ (PF)
–
± 0,025
Verschiebungsfaktor der Grundschwingung
DBF/cos ϕ
Zusätzliche Unsicherheit in % des Bereiches¹
V P-N > 250 V
0.02%
0.02%
0.02%
0.02%
¹Bereich = 1000 V x Strombereich Referenzbedingungen:
Umgebung: 23 °C ± 5 °C, Gerät wird mindestens 30 Minuten betrieben, keine externen elektrischen/magnetischen Felder, r. F. < 65 %
Eingangsbedingungen: cos ϕ/PF = 1, sinusförmiges Signal f = 50/60 Hz, Stromversorgung 120 V / 230 V ± 10 %.
Strom- und Leistungsspezifikationen: Eingangsspannung 1-phasig: 120 V/230 V bzw. 3-phasig Stern/Dreieck: 230 V/400 V Eingangsstrom: I > 10 % v. Strombereich
Primärleiter der Stromzangen oder Rogowski-Messspulen in Mittelposition
Temperaturkoeffizient: Für jedes Grad Celsius über 28 °C oder unter 18 °C ist die angegebene Genauigkeit mit dem Faktor 0,1 zu addieren.
Elektrische Spezifikationen
Stromversorgung
Spannungsbereich
100 V bis 500 V mit Sicherheitsstecker bei Energieversorgung über den Messkreis
100 V bis 240 V mit Standard-Netzkabel (IEC 60320 C7)
Leistungsaufnahme
Maximal 50 VA (max. 15 VA bei Stromversorgung über den IEC 60320 Eingang)
Wirkungsgrad
≥ 68,2% (gemäß Energieeinsparverordnung)
Maximaler Verbrauch im lastfreien Betrieb
< 0,3 W nur bei Energieversorgung über den IEC 60320 Eingang
Netzfrequenz
50/60 Hz ± 15 %
Energieversorgung
Li-Ionen 3,7 V, 9,25 Wh, vom Kunden austauschbar
Betriebsdauer über Akku
Vier Stunden im typischen Betriebsmodus, bis zu 5,5 Stunden im Energiesparmodus
Ladedauer
< 6 Stunden
Messdatenerfassung
Auflösung
16-Bit-Synchronabtastung
Abtastfrequenz
10,24 kHz bei 50/60 Hz, synchronisiert mit Netzfrequenz
FLUKE EPE-TRAINING-G/EU | Fluke EPE / Netzqualitätstrainings-Set EPE
FLUKE EPE-TRAINING-G/EU | Fluke EPE / Netzqualitätstrainings-Set EPE
Werden Sie mit dem Schulungsprogramm von FLUKE zum Experten im Bereich elektrische Energieversorgung. Unser Webcast und unser Hilfehandbuch unterstützen Sie dabei, die wichtigsten Elemente der Netzqualität zu verstehen, insbesondere induktive Lasten, Oberschwingungen, harmonische Verzerrungen und Unsymmetrien in Dreiphasensystemen. Damit können Sie Netzprobleme lösen, die Ihnen bei Ihrer täglichen Arbeit begegnen. Heutzutage sind elektrische Lasten in Industrie- und Geschäftsgebäuden häufig zu komplex, um mit dem klassischen Leistungsmodell berechnet zu werden.
Energieeinsparungen verstehen und erkennen
Erzeugung und Verbrauch elektrischer Energie sind einem raschen Wandel unterworfen. An Energieversorgung und -verteilung angeschlossene Lasten ändern sich. Die Folgen: mehr Oberschwingungen und Unsymmetrien. Diese „schlechte“ Leistung kostet Geld und ist mit Energievergeudung verbunden. Zur Beseitigung dieser Probleme benötigen wir oft ein besseres Verständnis der Störungen im Stromnetz.
Fluke bietet nun ein umfassendes Schulungsprogramm zur elektrischen Energieversorgung, das Ihnen dabei hilft, Energieeinsparungen zu verstehen und zu identifizieren.
Fluke 1736/EUS-GOLD Energie Logger
Lieferumfang:
FLuke 1736 · 1 x Spannungsprüfkabel · 4 x Krokodilklemmen · 4 x 1.500 A Stromsonden · 1 x Soft Case · 1 x USB-Kabel · 1 x DC Stromkabel · 1 x Info Paket · 3 x Netzkabel · 4 x Aufkleber · 1 x WiFi Adapter · 1 x Lithium Batterie · 1 x Farbcodierset · 1 x Magnetsondenset (4589220 - MP1-Magnetsonde 1).Energieanalyse-Plus-Software als Download
Bessere Erkennbarkeit von Problemen, weniger Unsicherheiten, bessere Netzqualität und bessere Beurteilung des Energieverbrauchs
Der dreiphasige Power-Logger Fluke 1736 mit integrierter Fluke Connect® App und im Lieferumfang enthaltener Desktop-Software liefern Ihnen die Daten, die Sie für wichtige sofortige Entscheidungen über Netzqualität und Energieverbrauch benötigen. Das leistungsfähigste Messgerät zur Durchführung von Energieverbrauchsstudien und grundlegender Protokollierung der Netzqualität, Fluke 1736, erfasst automatisch über 500 Netzqualitätsparameter. Dadurch haben Sie einen besseren Einblick in die Daten, die Sie zur Optimierung von Systemzuverlässigkeit und Energieeinsparungen benötigen.
Eine optimierte Bedienoberfläche, flexible Stromzangen und eine intelligente Funktion zur Überprüfung von Messdaten tragen zur Verringerung von Messfehlern bei. Die digitale Überprüfung und Korrektur häufiger Anschlussfehler erleichtert den Messaufbau und verringert Unsicherheiten bei Messungen. Über die Fluke Connect® App hat das gesamte Team ortsunabhängig Zugriff auf die Daten. Die App ermöglicht das Arbeiten aus sicherer Entfernung, ohne dass Sie eine persönliche Schutzausrüstung benötigen. Sie können wichtige Entscheidungen sofort treffen, müssen weniger häufig unmittelbar vor Ort sein und somit seltener die Zutrittskontrollen für die jeweilige Anlage absolvieren. Mit dem im Lieferumfang enthaltenen Softwarepaket „Fluke Energy Analyze Plus“ können Sie zur Erkennung von Problemen Messwerte schnell und einfach erfassen und grafisch darstellen und detaillierte Berichte zusammenstellen.
Fluke 1736 ist der leistungsfähigste Power-Logger für allgemeine Anwendungen. Wenn Sie nach einem Power-Logger mit denselben nützlichen Funktionen für Energiestudien und erweiterten Funktionen zur Protokollierung der Netzqualität suchen, ist der Fluke 1738 die ideale Wahl.
Messfunktionen: Automatische Erfassung und Protokollierung von Spannung, Strom, Leistung, Oberschwingungen und zugehörigen Netzqualitätswerten.
Kompatibel mit Fluke Connect®: Sie können die Daten lokal auf dem Gerät oder per Fernzugriff über die Fluke Connect App oder in der PC-Software anzeigen.
Problemlose Stromversorgung des Messgerätes: Sie können das Messgerät direkt aus dem Stromkreis mit Strom versorgen, an dem Sie die Messung durchführen.
Erfüllt höchste Sicherheitsspezifikationen: Überspannungskategorien CAT IV 600 V/CAT III 1000 V für Zuleitungen, Stromschienen und Leitungen zu Unterverteilungen.
Messung an allen drei Phasen und am Neutralleiter: 4 flexible Stromzangen im Lieferumfang enthalten.
Umfassende Protokollierung: Im Instrument können über 20 separate Protokollierungssitzungen gespeichert werden. Alle Messwerte werden automatisch protokolliert, sodass Ihnen kein Trend der Messdaten entgeht. Die Messdaten können sogar während der Protokollierungssitzungen und vor dem Herunterladen zur Echtzeitanalyse überprüft werden.
Erfassung von Spannungseinbrüchen und -überhöhungen sowie Einschaltströmen: Mit Signalformschnappschüssen von Ereignissen und hochauflösenden Effektivwertprofilen einschließlich Datum, Zeitstempel und Schweregrad, sodass Sie mögliche Grundursachen von Netzqualitätsproblemen leichter erkennen können.
Heller Farb-Touchscreen: Durchführung bequemer Analysen im Außeneinsatz und Datenprüfungen über den Grafikbildschirm.
Einfache und intuitive Bedienung: Immer die richtigen Daten erfassen dank schneller, geführter grafischer Einrichtung und weniger Unsicherheit bezüglich der Verbindungen aufgrund intelligenter Prüffunktionen.
Im Außeneinsatz komplette Einrichtung über das Bedienfeld oder die Fluke Connect App: keine Notwendigkeit, wegen Downloads und Geräteeinstellungen zum Arbeitsplatz zurückzukehren oder einen Computer mit zum Messort zu nehmen.
Anwendungssoftware „Energy Analyze Plus“: Mit der automatischen Berichtsfunktion können Sie alle Einzelheiten des Energieverbrauchs und des Netzqualitätszustands herunterladen und analysieren.
Spezifikationen
Genauigkeit
Parameter
Bereich
Auflösung
Eigengenauigkeit bei Referenzbedingungen (% v. Mw. + % v. Bereichsendwert)
Spannung
1000 V
0,1 V
± (0,2 % + 0,01 %)
Strom: Direkter Eingang
i17xx-flex 1500, 30 cm
150 A
0,1 A
± (1 % + 0,02 %)
1500 A
1 A
i17xx-flex 3000, 61 cm
300 A
1 A
± (1 % + 0,03 %)
3000 A
10 A
i17xx-flex 6000, 91 cm
600 A
1 A
± (1,5 % + 0,03 %)
6000 A
10 A
i40s-EL Stromzange
4 A
1 mA
± (0,7 % + 0,02 %)
40 A
10 mA
Frequenz
42,5 Hz bis 69 Hz
0,01 Hz
± (0,1 %)
Hilfseingang (Aux)
±10 V DC
0,1 mV
± (0,2 % + 0,02 %)
Spannung min./max.
1000 V
0,1 V
± (1 % + 0,1 %)
Strom min./max.
Je nach Zubehör
Je nach Zubehör
± (5 % + 0,2 %)
Gesamtklirrfaktor (THD) der Spannung
1000%
0.10%
± 0,5
Gesamtklirrfaktor (THD) des Stroms
1000%
0.10%
± 0,5
Spannung, 2. bis 50. Harmonische
1000 V
0,1 V
≥ 10 V: ± 5 % v. Mw.
< 10 V: ± 0,5 V
Strom, 2. bis 50. Harmonische
Je nach Zubehör
Je nach Zubehör
≥ 3 % v. Strombereich: ± 5 % v. Mw.
< 3 % v. Strombereich: ± 0,15 % v. Mw.
Unsymmetrien
100%
0.1%
± 0,2
Eigenunsicherheit ± (% v. Mw. + % v. Bereichsendwert)¹
Parameter
Einflussgröße
iFlex1500-12
iFlex3000-24
iFlex6000-36
i40S-EL
150 A / 1500 A
300 A / 3000 A
600 A / 6000 A
4 A / 40 A
Wirkleistung P
Leistungsfaktor λ (PF) ≥ 0,99
1,2 % + 0,005 %
1,2 % + 0,0075 %
1,7 % + 0,0075 %
1,2 % + 0,005 %
Wirkenergie Ea
Scheinleistung S
0 ≤ Leistungsfaktor λ (PF) ≤ 1
1,2 % + 0,005 %
1,2 % + 0,0075 %
1,7 % + 0,0075 %
1,2 % + 0,005 %
Scheinenergie Eap
Blindleistung Q
0 ≤ Leistungsfaktor λ (PF) ≤ 1
2,5 % der gemessenen Scheinleistung
Blindenergie Er
Leistungsfaktor λ (PF)
–
± 0,025
Verschiebungsfaktor der Grundschwingung
DBF/cos ϕ
Zusätzliche Unsicherheit in % des Bereiches¹
V P-N > 250 V
0.02%
0.02%
0.02%
0.02%
¹Bereich = 1000 V x Strombereich Referenzbedingungen:
Umgebung: 23 °C ± 5 °C, Gerät wird mindestens 30 Minuten betrieben, keine externen elektrischen/magnetischen Felder, r. F. < 65 %
Eingangsbedingungen: cos ϕ/PF = 1, sinusförmiges Signal f = 50/60 Hz, Stromversorgung 120 V / 230 V ± 10 %.
Strom- und Leistungsspezifikationen: Eingangsspannung 1-phasig: 120 V/230 V bzw. 3-phasig Stern/Dreieck: 230 V/400 V Eingangsstrom: I > 10 % v. Strombereich
Primärleiter der Stromzangen oder Rogowski-Messspulen in Mittelposition
Temperaturkoeffizient: Für jedes Grad Celsius über 28 °C oder unter 18 °C ist die angegebene Genauigkeit mit dem Faktor 0,1 zu addieren.
Elektrische Spezifikationen
Stromversorgung
Spannungsbereich
100 V bis 500 V mit Sicherheitsstecker bei Energieversorgung über den Messkreis
100 V bis 240 V mit Standard-Netzkabel (IEC 60320 C7)
Leistungsaufnahme
Maximal 50 VA (max. 15 VA bei Stromversorgung über den IEC 60320 Eingang)
Wirkungsgrad
≥ 68,2% (gemäß Energieeinsparverordnung)
Maximaler Verbrauch im lastfreien Betrieb
< 0,3 W nur bei Energieversorgung über den IEC 60320 Eingang
Netzfrequenz
50/60 Hz ± 15 %
Energieversorgung
Li-Ionen 3,7 V, 9,25 Wh, vom Kunden austauschbar
Betriebsdauer über Akku
Vier Stunden im typischen Betriebsmodus, bis zu 5,5 Stunden im Energiesparmodus
Ladedauer
< 6 Stunden
Messdatenerfassung
Auflösung
16-Bit-Synchronabtastung
Abtastfrequenz
10,24 kHz bei 50/60 Hz, synchronisiert mit Netzfrequenz
Eingangssignalfrequenz
50/60 Hz (42,5 bis 69 Hz)
Schaltkreistypen
1-Phase, 1-Phase-IT, Einphasen-Dreileiter (Spaltphase), 3-Phasen-Dreieck, 3-Phasen-Stern, 3-Phasen-Stern-IT, 3-Phasen-Stern symmetrisch, 3-Phasen-Aron/Blondel (2-Element-Dreieck), 3-Phasen-Dreieck offener Zweig, nur Strom (Lastgangmessungen)
Datenspeicher
Interner Flash-Speicher (nicht vom Benutzer austauschbar)
Speicherkapazität
Normalerweise für 10 Protokollierungssitzungen von 8 Wochen mit 1-minütigen Intervallen und 500 Ereignissen ausreichend¹
¹Die Anzahl der möglichen Protokollierungssitzungen und der Protokollierungszeitraum sind von den Anforderungen des Anwenders abhängig.
Basisintervall
Gemessene Parameter
Spannung, Strom, Aux, Frequenz, Gesamtverzerrung Spannung, Gesamtverzerrung Strom, Leistung, Leistungsfaktor, Grundschwingungsleistung, Wirkfaktor, Energie
Mittelungsintervall
Durch den Benutzer wählbar: 1 s, 5 s, 10 s, 30 s, 1 min, 5 min, 10 min, 15 min, 30 min
Mittelungszeit für Min/Max-Werte
Spannung, Strom: Effektivwert des vollen Zyklus wird bei jedem halben Zyklus aktualisiert (URMS1/2 gemäß IEC61000-4-30 Aux, Leistung: 200 ms
Bedarfsintervall (Energiemessmodus)
Gemessene Parameter
Energie (Wh, VARh, VAh), PF, Spitzenlast, Energiekosten
Intervall
Durch den Benutzer wählbar: 5 min, 10 min, 15 min, 20 min, 30 min, Aus
Netzqualitätsüberwachung
Gemessener Parameter
Spannung, Frequenz, Unsymmetrie, Spannungsoberschwingungen, Gesamtverzerrung Spannung, Stromoberschwingungen, Gesamtverzerrung Strom, Gesamtverzerrungsfaktor
Mittelungsintervall
10 Min.
Einzelne Oberschwingungen
2. bis 50. Harmonische
Gesamtklirrfaktor
Bei 50 Oberschwingungen berechnet
Ereignisse
Spannung:, Einbrüche, Überhöhungen, Unterbrechungen, Strom: Einschaltstrom
Getriggerte Aufzeichnungen
Effektivwert des vollen Zyklus wird bei jedem halben Zyklus aktualisiert (URMS1/2 gemäß IEC61000-4-30
Signalform von Spannung und Strom
Einhaltung von Normen
Oberschwingungen
IEC 61000-4-7: Klasse 1
IEEE 519 (kurzzeitige Oberschwingungen)
Netzqualität
IEC 61000-4-30, Klasse S, IEC 62586-1 (PQI-S-Gerät)
Stromversorgung
IEEE 1459
Messung der Netzqualität
EN 50160 (für gemessene Parameter)
Schnittstellen
USB-A
Dateiübertragung per USB-Flash-Laufwerk, Firmware-Updates Max. Strom: 120 mA
WLAN
Dateiübertragung und Fernsteuerung über direkten Anschluss oder WLAN-Infrastruktur
Bluetooth
Lesen von Hilfsmessdaten von Fluke Connect® Modulen der Serie 3000 (erfordert 1738 oder optionales Upgrade für 1736)
Mini-USB
Für den Datendownload zum PC
Spannungseingänge
Anzahl der Eingänge
4 (3 Phasen + Neutralleiter)
Maximal zulässige Eingangsspannung
1000 Veff , CF (Scheitelfaktor) 1,7
Eingangsimpedanz
10 MΩ
Bandbreite (-3 dB)
42,5 Hz bis 3,5 kHz
Skalierung
1:1 und variabel
Überspannungskategorien
CAT III 1000 V/CAT IV 600 V
Stromeingänge
Anzahl der Eingänge
4, Modus wird für angeschlossene Stromzangen automatisch gewählt
Eingangsspannung
Eingang Stromzange: 500 mVeff/50 mVeff; CF (Scheitelfaktor) 2,8
Eingang Rogowski-Spule
150 mVeff./15 mVeff. bei 50 Hz, 180 mVeff./18 mVeff. bei 60 Hz, Scheitelfaktor 4; alle Werte bei Nennbereich der Stromzange
Bereich
1 A bis 150 A/10 A bis 1500 A mit Thin-Flexible-Stromzange i17XX-flex1500, 30 cm
3 A bis 300 A/30 A bis 3000 A mit Thin-Flexible-Stromzange i17XX-flex3000, 61 cm
6 A bis 600 A/60 A bis 6000 A mit Thin-Flexible-Stromzange i17XX-flex6000, 91 cm
40 mA bis 4 A/0,4 A bis 40 A mit 40 A i40s-EL Zange
Bandbreite (-3 dB)
42,5 Hz bis 3,5 kHz
Skalierung
1:1 und variabel
Hilfseingänge (Aux)
Anzahl der Eingänge
2
Eingangsbereich
0 bis ±10 V DC, 1 Messung/s
Skalierungsfaktor
Format: mx + b (Verstärkung und Offset), vom Bediener konfigurierbar
Angezeigte Einheiten
Vom Bediener konfigurierbar (7 Zeichen, beispielsweise, °C, psi, oder m/s)
Drahtlose Datenübertragung
Anzahl der Eingänge
2
Unterstützte Module
Fluke Connect®, Serie 3000
Übertragungsrate
1 Messung/s
Umgebungsdaten
Betriebstemperaturbereich
-10 °C bis +50 °C
Temperaturbereich bei Lagerung
-20 °C bis +60 °C, mit Akku: -20 °C bis +50 °C
Relative Luftfeuchte bei Betrieb
10 °C bis 30 °C max. 95% rel. Luftfeuchtigkeit
30 °C bis 40 °C max. 75% rel. Luftfeuchtigkeit
40 °C bis 50 °C max. 45% rel. Luftfeuchtigkeit
Betriebshöhe über NN
2000 m (bis zu 4000 m mit reduzierter Messkreiskategorie CAT II 1000 V/CAT III 600 V/CAT IV 300 V)
Max. Höhenlage bei Lagerung
12.000 m
Gehäuse
Schutzart IP 50 gemäß EN60529
Schwingungen
MIL-T- 28800E, Typ 3, Klasse III, Stil B
Sicherheit und Überspannungskategorie
IEC 61010-1
IEC-Stromversorgung: Überspannungskategorie II, Verschmutzungsgrad 2
Spannungsanschlüsse: Überspannungskategorie IV, Verschmutzungsgrad 2
IEC 61010-2-031: CAT IV 600 V / CAT III 1000 V
Elektromagnetische Verträglichkeit
EN 61326-1: Industrie-CISPR 11: Gruppe 1, Klasse
Korea (KCC): Geräte der Klasse A (industrielle Rundfunk- und Kommunikationsgeräte)
USA (FCC): 47 CFR 15, Teilabschnitt B. Dieses Produkt gilt gemäß Klausel 15.103 als ausgenommen.
Temperaturkoeffizient
0,1 x Genauigkeitsspezifikation/°C
Allgemeine technische Daten
LCD-Farbbildschirm
4,3-Zoll TFT-Aktivmatrix, 480 x 272 Pixel, resistives Touch-Panel
Gewährleistung
Messgerät und Netzteil: Zwei Jahre (außer Akku)
Zubehör: ein Jahr
Kalibrierzyklus: alle 2 Jahre
Abmessungen
Instrument: 19,8 cm x 16,7 cm x 5,5 cm
Netzteil: 13,0 cm x 13,0 cm x 4,5 cm
Instrument mit angebrachtem Netzteil: 19,8 cm x 16,7 cm x 9 cm
Gewicht
Instrument: 1,1 kg
Netzteil: 400 g
Manipulationsschutz
Schlitz für Kensington-Schloss
Flexible Stromzange i17xx-flex 1500, 30 cm – Technische Daten
Messbereich
1 bis 150 A AC/10 bis 1500 A AC
Zerstörungsfreier Strom
100 kA (50/60 Hz)
Eigenabweichung unter Referenzbedingungen*
±0,7% vom Messwert
Genauigkeit 173x + iFlex
±(1% vom Messwerts+ 0,02% vom Messbereich)
Temperaturkoeffizient im Betriebstemperaturbereich
0,05% vom Messwert/°C 0,09% vom Messwert/°F
Arbeitsspannung
1000 V CAT III, 600 V CAT IV
Länge des Flex-Sensors
305 mm
Durchmesser des Sensorkabels
7,5 mm
Minimaler Biegeradius
38 mm
Länge des Ausgangskabels
2 m
Gewicht
115 g
Werkstoff des Stromzangenkabels
TPR
Kupplungsmaterial
POM + ABS/PC
Ausgangskabel
TPR/PVC
Betriebstemperaturbereich
-20 °C bis +70 °C; Temperatur des Leiters, an dem gemessen wird, darf 80 °C nicht übersteigen
Temperatur bei ausgeschaltetem Gerät
-40 °C bis +80 °C
Relative Luftfeuchtigkeit (Betrieb)
15% bis 85% nicht-kondensierend
IP-Schutzart
IP 50 gemäß IEC 60529
Gewährleistung
Ein Jahr
*Referenzbedingungen:
Umgebung: 23 °C ±5 °C, keine externen elektrischen/magnetischen Felder, relative Feuchte 65%
Primärer Leiter in Mittelposition
FLUKE-1732/EUS Netz-Analysegerät Netzanalysator
Lieferumfang:
Netzteil, Spannungsmessleitung, schwarze Sicherheits-Abgreifklemme, dreiteiliger Satz Thin-Flexi-Strommessspitzen 30,5 cm, i1730-flex1500/3PK, farbcodierte Drahtklemmen, Netzkabel, Messleitung mit stapelbaren Steckern 10 cm, Messleitung mit stapelbaren Steckern 2 m, Gleichspannungsversorgungskabel, USB-Kabel A Mini-USB, Werkzeugtasche/-koffer, Aufkleber für Eingangssteckverbinder, Dokumentations-Infopack (Kurzübersichtskarte, Sicherheitsinformationen, Akkupack-Sicherheitsinformationen, iFlex-Sonde, Sicherheitsinformationen, Sicherheitsinformationen für Stromzange i40s-EL, 4 GB USB-Flash-Laufwerk (einschließlich Benutzerhandbuch)
Problemlos Möglichkeiten für Energieeinsparungen in Ihrem Gebäude erkennen
Der dreiphasige Energy Logger Fluke 1730 wurde speziell für energiebewusste Kunden wie Sie entwickelt. Mit ihm lassen sich Stellen, an denen Energie verschwendet wird, einfach erkennen. Die Aufzeichnung des Energieverbrauchs in Ihrem Gebäude hilft dabei, Möglichkeiten für Energieeinsparungen zu identifizieren, und liefert leicht verständliche Daten, die die Grundlage für entsprechende Maßnahmen bilden.
Mit dem 1730 können Sie:
Einfach erkennen, wann und wo Energie in Ihrem Gebäude verbraucht wird, von der Zuführung der Versorgungsleitungen bis hin zu den einzelnen Stromkreisen.
Mit dem Softwarepaket für Energieanalyse mehrere Datenpunkte über einen bestimmten Zeitraum vergleichen und sich so ein vollständiges Bild über den Energieverbrauch verschaffen.
Spezielle Punkte der Energieverluste schnell erfassen und dadurch Ihre Energiekosten einfacher denn je senken.
Der Fluke 1730 ist die beste Wahl, wenn Sie nach einem geeigneten Energie-Logger für die Erstellung von Energie-Audits und die Durchführung von Lastgangmessungen suchen.
Energie-Audits mit ganz neuen Möglichkeiten erstellen
Wenn Sie ganz neue Möglichkeiten für die Erstellung von Energie-Audits nutzen wollen, verwenden Sie den Energie-Logger 1730 und das visuelle IR-Thermometer VT02 oder die Infrarotkamera Ti125, um Möglichkeiten für Energieeinsparungen, sowohl in Bezug auf Strom als auch auf Wärme, zu ermitteln. Mit der Kombination aus Energy Logger 1730 und Infrarotkamera oder visuellem IR-Thermometer können Sie mögliche Energieverschwendung erkennen und sie dann mit dem Energy Logger 1730 quantifizieren. Das perfekte Werkzeuge zum Erkennen des Energieverbrauchs von Betriebsmitteln wie Beleuchtung und Klimaanlagen sowie anderen großen Lasten, die bei Nichtverwendung ausgeschaltet werden können.
Messfunktionen:Spannung, Strom, Leistung, Leistungsfaktor und damit verbundene Werte unterstützen die Optimierung und Implementierung Ihrer Strategien zur Energieeinsparung.
Heller Farb-Touchscreen: Durchführung bequemer Analysen und Datenchecks im Außeneinsatz dank vollständiger Grafikanzeige.
Umfassende Protokollierung: Im Instrument können mehr als 20 separate Protokollierungssitzungen gespeichert werden. Alle gemessenen Werte werden automatisch aufgezeichnet und können während der Protokollierung und vor dem Herunterladen für eine schnelle Analyse geprüft werden.
Optimierte Bedienoberfläche: Immer die richtigen Daten erfassen dank schneller, geführter grafischer Einrichtung und weniger Unsicherheit bezüglich der Verbindungen aufgrund intelligenter Verifizierungsfunktionen.
Komplette Einrichtung im Außeneinsatz über das Bedienfeld: Keine Notwendigkeit, für Downloads und Geräteeinstellungen zum Arbeitsplatz zurückzukehren oder einen Computer mit zum Messort zu nehmen.
Weitreichende Funktionalität: Stromversorgung des Instrumentes direkt über den gemessenen Stromkreis, sodass keine Steckdose notwendig ist und das Instrument sicher in einem Schaltschrank angeschlossen werden kann.
Zwei USB-Anschlüsse: einer für PC-Verbindung und ein anderer für schnelles, einfaches Herunterladen auf standardmäßige USB-Sticks oder andere USB-Geräte.
Kompaktes Format: Passt in enge Räume und Schaltschränke.
Erfüllt höchste Sicherheitsspezifikationen: Sicherheitsspezifikation gemäß Messkategorien CAT IV 600 V/CAT III 1000 V für die Zuführungen der Versorgungsleitungen, Stromschienen und Leitungen zu Unterverteilungen.
Optimiertes Messzubehör: flache Messleitungen für Spannungen und schlanke, flexible Stromzangen gewährleisten einfache Installation auch in engen Räumen.
Betriebsdauer mit Akku: vier Stunden Betriebszeit (Backup-Zeit) pro Ladung des Lithium-Ionen-Akkus.
Sicherheit: Wir schützen Ihre Investitionen mit einem unverwüstlichen Kensington-Schloss vor Diebstahl.
Anwendungssoftware für Energieanalyse: Herunterladen und Analysieren einer Momentaufnahme Ihres Energieeinsparpotenzials mit automatisierter Berichterstellung.
Spezifikationen
Genauigkeit
Parameter
Bereich
Auflösung
Eigengenauigkeit bei Referenzbedingungen (% vom Messwert + % vom Messbereich)
Spannung
1000 V
0,1 V
± (0,2 % + 0,01 %)
Strom: Direkter Eingang
iFlex1500-12
150 A
0,1 A
± (1 % + 0,02 %)
1500 A
1 A
iFlex3000-24
300 A
1 A
± (1 % + 0,02 %)
3000 A
10 A
iFlex6000-36
600 A
1 A
± (1,5 % + 0,03 %)
6000 A
10 A
i40s-EL Stromzange
4 A
1 mA
± (0,7 % + 0,02 %)
40 A
10 mA
Frequenz
42,5 Hz bis 69 Hz
0,01 Hz
± (0,1 %)
Hilfs-eingang (Aux)
± 10 V DC
0,1 mV
± (0,2 % + 0,02 %)
Spannung min./max.
1000 V
0,1 V
± (1 % + 0,1 %)
Strom min./max.
definiert durch das Zubehör
definiert durch das Zubehör
± (5 % + 0,2 %)
cosφ (DPF)
0 <= cosφ <=1
0.01
± 0,025
Leistungsfaktor (PF)
0 <= PF <=1
0.01
± 0,025
Gesamtklirrfaktor (THD) der Spannung
1000%
0.10%
± (2,5 % ± 0,05)
Gesamtklirrfaktor (THD) des Stroms
1000%
0.10%
± (2,5 % ± 0,05)
Eigenunsicherheit ± (% vom Messwert + % vom Bereich)1
Parameter
Einflussgröße
iFlex1500-12
iFlex3000-24
iFlex6000-36
i40S-EL
150 A/1500 A
300 A/3000 A
600/6000 A
4 A/40 A
Wirkleistung P
Leistungsfaktor (PF) ≥ 0,99
1,2 % + 0,005 %
1,2 % + 0,0075 %
1,7 % + 0,0075 %
1,2 % + 0,005 %
0,5 < Leistungsfaktor (PF) < 0,99
1,2 % + 7 x (1-PF) + 0,005 %
1,2 % + 7 x (1-PF) + 0,0075 %
1,7 % + 7 x (1-PF) + 0,0075 %
1,2 % + 10 x (1-PF) + 0,005 %
Scheinleistung S, SGrund.
0 ≤ Leistungsfaktor (PF) ≤ 1
1,2 % + 0,005 %
1,2 % + 0,0075 %
1,7 % + 0,0075 %
1,2 % + 0,005 %
Blindleistung N, QGrund.
0 ≤ Leistungsfaktor (PF) ≤ 1
2,5 % der gemessenen Scheinleistung
Zusätzliche Unsicherheit in % des Bereichs1
U > 250 V
0.02%
0.02%
0.02%
0.02%
1 Bereich = 1000 V x IBereich Referenzbedingungen: Umgebung: 23 °C ± 5 °C, Warmlaufzeit des Instruments mindestens 30 Minuten, kein externes elektrisches/magnetisches Feld, relative Feuchte <65 % Eingangsbedingungen: cosφ/PF=1, sinusförmiges Signal f=50 Hz/60 Hz, Stromversorgung 120 V/230 V ± 10 % Strom- und Leistungsmerkmale: Eingangsspannung 1 ph: 120 V/230 V oder 3 ph Stern/Delta: 230 V/400 V Eingangsstrom: I > 10 % von IBereich Primärleiter in mittlerer Position der Stromzangen oder Rogowski-Spulen Temperaturkoeffizient: 0,1 x festgelegte Genauigkeit für jedes Grad C über 28 °C oder unter 18 °C addieren
Elektrische Spezifikationen
Stromversorgung
Spannungsbereich
100 V bis 500 V mit Sicherheitsstecker bei Energieversorgung über den Messkreis
100 V bis 240 V mit Standard-Netzkabel (IEC 60320 C7)
Leistungsaufnahme
Maximal 50 VA (max. 15 VA bei Stromversorgung über den IEC 60320 Eingang)
Wirkungsgrad
≥ 68,2 % (gemäß Energieeinsparverordnung)
Maximaler Verbrauch im lastfreien Betrieb
< 0,3 W nur bei Energieversorgung über den IEC 60320 Eingang
Netzfrequenz
50/60 Hz ± 15 %
Energieversorgung
Li-Ionen 3,7 V, 9,25 Wh, vom Kunden austauschbar
Betriebsdauer über Akku
Vier Stunden im typischen Betriebsmodus, bis zu 5,5 Stunden im Energiesparmodus
Ladedauer
< 6 Stunden
Messdatenerfassung
Auflösung
16-Bit-Synchronabtastung
Abtastfrequenz
5120 Hz
Eingangssignalfrequenz
50/60 Hz (42,5 bis 69 Hz)
Schaltkreistypen
1-Leiter, 1-Leiter IT, Hilfsphase, 3-Leiter Dreieck, 3-Leiter Stern, 3-Leiter Stern IT, symmetrische 3-Leiter Stern, 3-Leiter Aron/Blondel (2-Element-Dreieck), 3-Leiter Dreieck offener Zweig, nur Strom (Lastgangmessungen)
Gesamtklirrfaktor (THD)
Gesamtklirrfaktor für Spannung und Strom mithilfe von 25 Oberschwingungen berechnet
Mittelungsperiode
Vom Benutzer einstellbar
1 Sek., 5 Sek., 10 Sek., 30 Sek., 1 Min., 5 Min., 10 Min., 15 Min., 30 Min.
Bedarfsintervall
Vom Benutzer einstellbar
5 Min., 10 Min., 15 Min., 20 Min., 30 Min.
Datenspeicher
Interner Flash-Speicher (nicht vom Benutzer austauschbar)
Speicherkapazität
Üblicherweise 20 Protokollierungssitzungen von 10 Wochen in zehnminütigen Intervallen¹
Protokollierungssitzungen
Mittelungszeitraum Empfohlen
20 Sitzungen
1 Sitzung
1 Sekunde
3 Stunden
2,5 Tage
5 Sekunden
15 Stunden
12 Tage
10 Sekunden
28 Stunden
24 Tage
30 Sekunden
3,5 Tage
10 Wochen
1 Minute
7 Tage
20 Wochen
5 Minuten
5 Wochen
2 Jahre
10 Minuten
10 Wochen
> 2 Jahre
15 Minuten
3,5 Monate
> 2 Jahre
30 Minuten
7 Monate
> 2 Jahre¹
Schnittstellen
USB-A
Dateiübertragung per USB-Flash-Laufwerk, Firmware-Updates Max. Strom: 120 mA
Mini-USB
Für den Datendownload zum PC
Erweiterungsanschluss
Zubehör
Spannungseingänge
Anzahl der Eingänge
4 (3 Phasen + Neutralleiter)
Maximal zulässige Eingangsspannung
1000 Veff , CF 1,7
Eingangsimpedanz
10 MΩ
Bandbreite (-3 dB)
2,5 kHz
Skalierung
1:1, 10:1, 100:1, 1000:1 und variabel
Messkreiskategorie
CAT III 1000 V/CAT IV 600 V
Stromeingänge
Anzahl der Eingänge
3, Modus wird für angeschlossenen Sensor automatisch gewählt
Eingangsspannung
Eingang Stromzange: 500 mVeff/50 mVeff; CF 2,8
Eingang Rogowski-Spule
150 mVeff / 15 mVeff bei 50 Hz, 180 mVeff / 18 mVeff bei 60 Hz; CF 4; alle bei Nenn-Messfühlerbereich
Bereich
1 A bis 150 A/10 A bis 1500 A mit Thin Flexible Stromzange iFlex, 30,5 cm (12 Zoll)
3 A bis 300 A/30 A bis 3000 A mit Thin Flexible Stromzange iFlex, 61 cm (24 Zoll)
6 A bis 600 A/60 A bis 6000 A mit Thin Flexible Stromzange iFlex, 91,5 cm (36 Zoll)
40 mA bis 4 A/0,4 A bis 40 A mit 40 A i40s-EL Zange
Bandbreite (-3 dB)
1,5 kHz
Skalierung
1:1 und variabel
Hilfseingänge (Aux)
Anzahl der Eingänge
2
Eingangsbereich
0 bis ± 10 V DC, 1 Messung/s
Skalierungsfaktor (verfügbar ab 2014)
Format: kx + d vom Bediener konfigurierbar
Angezeigte Einheiten (verfügbar ab 2014)
Vom Bediener konfigurierbar (7 Zeichen, beispielsweise, °C, psi, oder m/s)
Die Anzahl der möglichen Protokolliersitzungen und der Protokollierzeitraum sind von den Anforderungen des Anwenders abhängig.
Umgebungsdaten
Betriebstemperaturbereich
-10 °C bis +50 °C
Temperaturbereich bei Lagerung
-20 °C bis +60 °C
Relative Luftfeuchte bei Betrieb
10 °C bis 30 °C max. 95 % rel. Luftfeuchtigkeit
30 °C bis 40 °C max. 75 % rel. Luftfeuchtigkeit
40 °C bis 50 °C max. 45 % rel. Luftfeuchtigkeit
Betriebshöhe über NN
2000 m (bis zu 4000 m mit reduzierter Messkreiskategorie CAT II 1000 V/CAT III 600 V/CAT IV 300 V)
Max. Höhenlage bei Lagerung
12.000 m
Gehäuse
Schutzart IP 50 gemäß EN60529
Schwingungen
MIL 28800E, Typ 3, Klasse III, Stil B
Sicherheit
IEC 61010-1: Überspannung CAT IV, Messung 1000 V CAT III/600 V CAT IV, Verschmutzungsgrad 2
Störfestigkeit, Störsicherheit, EMV
EN 61326-1: Industriell
Elektromagnetische Verträglichkeit
Gilt nur für den Gebrauch in Korea. Gerät der Klasse A (Industrielle Rundfunk- und Kommunikationsgeräte)
Hochfrequenz-Emissionen
IEC CISPR 11: Gruppe 1 Klasse A
Temperaturkoeffizient
0,1 x Genauigkeitsspezifikation/°C
Allgemeine technische Daten
LCD-Farbbildschirm
4,3-Zoll TFT-Aktivmatrix, 480 x 272 Pixel, resistives Touch-Panel
Gewährleistung
1730 und Stromversorgung
Zwei Jahre (Batterien nicht enthalten)
Zubehör
Ein Jahr
Kalibrierzyklus
Zwei Jahre
Maße
1730
19,8 cm x 16,7 cm x 5,5 cm
Stromversorgung
13,0 cm x 13,0 cm x 4,5 cm
1730 mit angeschlossener Stromversorgung
19,8 cm x 16,7 cm x 9 cm
Gewicht
1730
1,1 kg
Stromversorgung
400 g
Externer Schutz
Holster, Schlitz für Kensington-Schloss
Spezifikationen
Messbereich
1 bis 150 A AC/10 bis 1500 A AC
Zerstörungsfreier Strom
100 kA (50/60 Hz)
Eigenabweichung unter Referenzbedingungen*
± 0,7 % vom Messwert
Genauigkeit 1730 + iFlex
± (1 % vom Messwert + 0,02 % vom Bereich)
Temperaturkoeffizient im Betriebstemperaturbereich
0,05 % vom Messwert/°C 0,09 % vom Messwert/°F
Arbeitsspannung
1000 V CAT III, 600 V CAT IV
Tastkopfkabellänge
305 mm
Tastkopfkabeldurchmesser
7,5 mm
Minimaler Biegeradius
38 mm
Länge des Ausgangskabels
2 m
Gewicht
115 g
Material Transducer-Kabel
TPR
Kupplungsmaterial
POM + ABS/PC
Ausgangskabel
TPR/PVC
Betriebstemperaturbereich
-20 °C bis +70 °C; Temperatur des Leiters, an dem gemessen wird, darf 80 °C nicht übersteigen
Temperatur bei ausgeschaltetem Gerät
-40 °C bis +80 °C
Relative Luftfeuchtigkeit (Betrieb)
15 % bis 85 % nicht-kondensierend
IP-Schutzart
IP 50 gemäß IEC 60529
Fluke 1738/EUS Netzanalysator
Lieferumfang:
Fluke 1738
Netzteil
Spannungsmessleitungen
4x Krokodilklemmen
4x flexible Stromzangen (30 cm, 1500 A)
Tragetasche
Energy-Analyse-Software
WLAN-Adapter
Netzkabel
Farbcodierungssatz
Dokumentation auf USB-Flash-Laufwerk
Messfunktionen: Automatische Erfassung und Protokollierung von Spannung, Strom, Leistung, Oberschwingungen und zugehörigen Netzqualitätswerten.
Kompatibel mit Fluke Connect®: Sie können die Daten lokal am Messinstrument, über die Fluke Connect App und über die PC-Software sowie über die WLAN-Infrastruktur der Einrichtung anzeigen.
Problemlose Stromversorgung des Messgeräts: Sie können das Messgerät direkt aus dem Stromkreis mit Strom versorgen, an dem Sie die Messung durchführen.
Erfüllt höchste Sicherheitsspezifikationen: Überspannungskategorien CAT IV 600 V/CAT III 1000 V für Zuleitungen, Stromschienen und Leitungen zu Unterverteilungen.
Messung an allen drei Phasen und am Neutralleiter: 4 flexible Stromzangen im Lieferumfang enthalten.
Umfassende Protokollierung: Im Instrument können über 20 separate Protokollierungssitzungen gespeichert werden. Alle Messwerte werden automatisch protokolliert, sodass Ihnen kein Trend der Messdaten entgeht. Die Messdaten können sogar während der Protokollierungssitzungen und vor dem Herunterladen zur Echtzeitanalyse überprüft werden.
Erfassung von Spannungseinbrüchen und -überhöhungen sowie Einschaltströmen: Ermöglicht Schnappschüsse von Ereignissen auf Signalen und hochauflösenden Effektivwertprofile einschließlich Datum, Zeitstempel und Schweregrad, sodass Sie mögliche Grundursachen von Netzqualitätsproblemen leichter erkennen können.
Übersicht über den Netzqualitätszustand: Fasst die wichtigsten Parameter des Netzqualitätszustands zusammen, sodass Sie einen schnellen Einblick in den Zustand der gesamten elektrischen Anlage erhalten. Auf dieser Grundlage können Sie entscheiden ob weiterführende Analysen durchgeführt und die entsprechenden Berichte erarbeitet werden müssen.
Heller Farb-Touchscreen: Durchführung bequemer Analysen im Außeneinsatz und Datenprüfungen über den Grafikbildschirm.
Einfache und intuitive Bedienung: Immer die richtigen Daten erfassen dank schneller, geführter grafischer Einrichtung und weniger Unsicherheit bezüglich der Verbindungen aufgrund intelligenter Prüffunktionen.
Im Außeneinsatz komplette Einrichtung über das Bedienfeld oder die Fluke Connect App: Keine Notwendigkeit, wegen Downloads und Geräteeinstellungen zum Arbeitsplatz zurückzukehren oder einen Computer mit zum Messort zu nehmen.
Vollständig integrierte Protokollierung: Sie können andere Fluke Connect Geräte an Fluke 1738 anschließen, wenn Sie gleichzeitig maximal zwei weitere zu messende Parameter protokollieren möchten. Praktisch alle Parameter stehen auf einem Fluke Connect kompatiblen Wireless-Multimeter zur Verfügung.*
Anwendungssoftware Energy Analyze Plus: Mit der automatischen Berichtsfunktion können Sie alle Einzelheiten des Energieverbrauchs und des Netzqualitätszustands herunterladen und analysieren.
Spezifikationen
Genauigkeit
Parameter
Bereich
Auflösung
Eigengenauigkeit bei Referenzbedingungen (% v. Mw. + % v. Bereichsendwert)
Spannung
1000 V
0,1 V
± (0,2 % + 0,01 %)
Strom: Direkter Eingang
i17xx-flex 1500, 30 cm
150 A
0,1 A
± (1 % + 0,02 %)
1500 A
1 A
i17xx-flex 3000, 61 cm
300 A
1 A
± (1 % + 0,03 %)
3000 A
10 A
i17xx-flex 6000, 91 cm
600 A
1 A
± (1,5 % + 0,03 %)
6000 A
10 A
i40s-EL Stromzange
4 A
1 mA
± (0,7 % + 0,02 %)
40 A
10 mA
Frequenz
42,5 Hz bis 69 Hz
0,01 Hz
± (0,1 %)
Hilfseingang (Aux)
±10 V DC
0,1 mV
± (0,2 % + 0,02 %)
Spannung min./max.
1000 V
0,1 V
± (1 % + 0,1 %)
Strom min./max.
Je nach Zubehör
Je nach Zubehör
± (5 % + 0,2 %)
Gesamtklirrfaktor (THD) der Spannung
1000%
0.10%
± 0,5
Gesamtklirrfaktor (THD) des Stroms
1000%
0.10%
± 0,5
Spannung, 2. bis 50. Harmonische
1000 V
0,1 V
≥ 10 V: ± 5 % v. Mw.
< 10 V: ± 0,5 V
Strom, 2. bis 50. Harmonische
Je nach Zubehör
Je nach Zubehör
≥ 3 % v. Strombereich: ± 5 % v. Mw.
< 3 % v. Strombereich: ± 0,15 % v. Mw.
Unsymmetrien
100%
0.1%
± 0,2
Eigenunsicherheit ± (% v. Mw. + % v. Bereichsendwert)¹
Parameter
Einflussgröße
iFlex1500-12
iFlex3000-24
iFlex6000-36
i40S-EL
150 A / 1500 A
300 A / 3000 A
600 A / 6000 A
4 A / 40 A
Wirkleistung P
Leistungsfaktor λ (PF) ≥ 0,99
1,2 % + 0,005 %
1,2 % + 0,0075 %
1,7 % + 0,0075 %
1,2 % + 0,005 %
Wirkenergie Ea
Scheinleistung S
0 ≤ Leistungsfaktor λ (PF) ≤ 1
1,2 % + 0,005 %
1,2 % + 0,0075 %
1,7 % + 0,0075 %
1,2 % + 0,005 %
Scheinenergie Eap
Blindleistung Q
0 ≤ Leistungsfaktor λ (PF) ≤ 1
2,5 % der gemessenen Scheinleistung
Blindenergie Er
Leistungsfaktor λ (PF)
–
± 0,025
Verschiebungsfaktor der Grundschwingung
DBF/cos ϕ
Zusätzliche Unsicherheit in % des Bereiches¹
V P-N > 250 V
0.02%
0.02%
0.02%
0.02%
¹Bereich = 1000 V x StrombereichReferenzbedingungen:
Umgebung: 23 °C ± 5 °C, Gerät wird mindestens 30 Minuten betrieben, keine externen elektrischen/magnetischen Felder, r. F. < 65 %
Eingangsbedingungen: cos ϕ/PF = 1, sinusförmiges Signal f = 50/60 Hz, Stromversorgung 120 V / 230 V ± 10 %.
Strom- und Leistungsspezifikationen: Eingangsspannung 1-phasig: 120 V/230 V bzw. 3-phasig Stern/Dreieck: 230 V/400 V Eingangsstrom: I > 10 % v. Strombereich
Primärleiter der Stromzangen oder Rogowski-Messspulen in Mittelposition
Temperaturkoeffizient: Für jedes Grad Celsius über 28 °C oder unter 18 °C ist die angegebene Genauigkeit mit dem Faktor 0,1 zu addieren.
Elektrische Spezifikationen
Stromversorgung
Spannungsbereich
100 V bis 500 V mit Sicherheitsstecker bei Energieversorgung über den Messkreis
100 V bis 240 V mit Standard-Netzkabel (IEC 60320 C7)
Leistungsaufnahme
Maximal 50 VA (max. 15 VA bei Stromversorgung über den IEC 60320 Eingang)
Wirkungsgrad
≥ 68,2% (gemäß Energieeinsparverordnung)
Maximaler Verbrauch im lastfreien Betrieb
< 0,3 W nur bei Energieversorgung über den IEC 60320 Eingang
Netzfrequenz
50/60 Hz ± 15 %
Energieversorgung
Li-Ionen 3,7 V, 9,25 Wh, vom Kunden austauschbar
Betriebsdauer über Akku
Vier Stunden im typischen Betriebsmodus, bis zu 5,5 Stunden im Energiesparmodus
Ladedauer
< 6 Stunden
Messdatenerfassung
Auflösung
16-Bit-Synchronabtastung
Abtastfrequenz
10,24 kHz bei 50/60 Hz, synchronisiert mit Netzfrequenz
Eingangssignalfrequenz
50/60 Hz (42,5 bis 69 Hz)
Schaltkreistypen
1-Phase, 1-Phase-IT, Einphasen-Dreileiter (Spaltphase), 3-Phasen-Dreieck, 3-Phasen-Stern, 3-Phasen-Stern-IT, 3-Phasen-Stern symmetrisch, 3-Phasen-Aron/Blondel (2-Element-Dreieck), 3-Phasen-Dreieck offener Zweig, nur Strom (Lastgangmessungen)
Datenspeicher
Interner Flash-Speicher (nicht vom Benutzer austauschbar)
Speicherkapazität
Normalerweise für 10 Protokollierungssitzungen von 8 Wochen mit 1-minütigen Intervallen und 500 Ereignissen ausreichend¹
¹Die Anzahl der möglichen Protokollierungssitzungen und der Protokollierungszeitraum sind von den Anforderungen des Anwenders abhängig.
Basisintervall
Gemessene Parameter
Spannung, Strom, Aux, Frequenz, Gesamtverzerrung Spannung, Gesamtverzerrung Strom, Leistung, Leistungsfaktor, Grundschwingungsleistung, Wirkfaktor, Energie
Mittelungsintervall
Durch den Benutzer wählbar: 1 s, 5 s, 10 s, 30 s, 1 min, 5 min, 10 min, 15 min, 30 min
Mittelungszeit für Min/Max-Werte
Spannung, Strom: Effektivwert des vollen Zyklus wird bei jedem halben Zyklus aktualisiert (URMS1/2 gemäß IEC61000-4-30 Aux, Leistung: 200 ms
Bedarfsintervall (Energiemessmodus)
Gemessene Parameter
Energie (Wh, VARh, VAh), PF, Spitzenlast, Energiekosten
Intervall
Durch den Benutzer wählbar: 5 min, 10 min, 15 min, 20 min, 30 min, Aus
Netzqualitätsüberwachung
Gemessener Parameter
Spannung, Frequenz, Unsymmetrie, Spannungsoberschwingungen, Gesamtverzerrung Spannung, Stromoberschwingungen, Gesamtverzerrung Strom, Gesamtverzerrungsfaktor
Mittelungsintervall
10 Min.
Einzelne Oberschwingungen
2. bis 50. Harmonische
Gesamtklirrfaktor
Bei 50 Oberschwingungen berechnet
Ereignisse
Spannung:, Einbrüche, Überhöhungen, Unterbrechungen, Strom: Einschaltstrom
Getriggerte Aufzeichnungen
Effektivwert des vollen Zyklus wird bei jedem halben Zyklus aktualisiert (URMS1/2 gemäß IEC61000-4-30
Signalform von Spannung und Strom
Einhaltung von Normen
Oberschwingungen
IEC 61000-4-7: Klasse 1
IEEE 519 (kurzzeitige Oberschwingungen)
Netzqualität
IEC 61000-4-30, Klasse S, IEC 62586-1 (PQI-S-Gerät)
Stromversorgung
IEEE 1459
Messung der Netzqualität
EN 50160 (für gemessene Parameter)
Schnittstellen
USB-A
Dateiübertragung per USB-Flash-Laufwerk, Firmware-Updates Max. Strom: 120 mA
WLAN
Dateiübertragung und Fernsteuerung über direkten Anschluss oder WLAN-Infrastruktur
Bluetooth
Lesen von Hilfsmessdaten von Fluke Connect® Modulen der Serie 3000 (erfordert 1738 oder optionales Upgrade für 1736)
Mini-USB
Für den Datendownload zum PC
Spannungseingänge
Anzahl der Eingänge
4 (3 Phasen + Neutralleiter)
Maximal zulässige Eingangsspannung
1000 Veff , CF (Scheitelfaktor) 1,7
Eingangsimpedanz
10 MΩ
Bandbreite (-3 dB)
42,5 Hz bis 3,5 kHz
Skalierung
1:1 und variabel
Überspannungskategorien
CAT III 1000 V/CAT IV 600 V
Stromeingänge
Anzahl der Eingänge
4, Modus wird für angeschlossene Stromzangen automatisch gewählt
Eingangsspannung
Eingang Stromzange: 500 mVeff/50 mVeff; CF (Scheitelfaktor) 2,8
Eingang Rogowski-Spule
150 mVeff./15 mVeff. bei 50 Hz, 180 mVeff./18 mVeff. bei 60 Hz, Scheitelfaktor 4; alle Werte bei Nennbereich der Stromzange
Bereich
1 A bis 150 A/10 A bis 1500 A mit Thin-Flexible-Stromzange i17XX-flex1500, 30 cm
3 A bis 300 A/30 A bis 3000 A mit Thin-Flexible-Stromzange i17XX-flex3000, 61 cm
6 A bis 600 A/60 A bis 6000 A mit Thin-Flexible-Stromzange i17XX-flex6000, 91 cm
40 mA bis 4 A/0,4 A bis 40 A mit 40 A i40s-EL Zange
Bandbreite (-3 dB)
42,5 Hz bis 3,5 kHz
Skalierung
1:1 und variabel
Hilfseingänge (Aux)
Anzahl der Eingänge
2
Eingangsbereich
0 bis ±10 V DC, 1 Messung/s
Skalierungsfaktor
Format: mx + b (Verstärkung und Offset), vom Bediener konfigurierbar
Angezeigte Einheiten
Vom Bediener konfigurierbar (7 Zeichen, beispielsweise, °C, psi, oder m/s)
Drahtlose Datenübertragung
Anzahl der Eingänge
2
Unterstützte Module
Fluke Connect®, Serie 3000
Übertragungsrate
1 Messung/s
Umgebungsdaten
Betriebstemperaturbereich
-10 °C bis +50 °C
Temperaturbereich bei Lagerung
-20 °C bis +60 °C, mit Akku: -20 °C bis +50 °C
Relative Luftfeuchte bei Betrieb
10 °C bis 30 °C max. 95% rel. Luftfeuchtigkeit
30 °C bis 40 °C max. 75% rel. Luftfeuchtigkeit
40 °C bis 50 °C max. 45% rel. Luftfeuchtigkeit
Betriebshöhe über NN
2000 m (bis zu 4000 m mit reduzierter Messkreiskategorie CAT II 1000 V/CAT III 600 V/CAT IV 300 V)
Max. Höhenlage bei Lagerung
12.000 m
Gehäuse
Schutzart IP 50 gemäß EN60529
Schwingungen
MIL-T- 28800E, Typ 3, Klasse III, Stil B
Sicherheit und Überspannungskategorie
IEC 61010-1
IEC-Stromversorgung: Überspannungskategorie II, Verschmutzungsgrad 2
Spannungsanschlüsse: Überspannungskategorie IV, Verschmutzungsgrad 2
IEC 61010-2-031: CAT IV 600 V / CAT III 1000 V
Elektromagnetische Verträglichkeit
EN 61326-1: Industrie-CISPR 11: Gruppe 1, Klasse
Korea (KCC): Geräte der Klasse A (industrielle Rundfunk- und Kommunikationsgeräte)
USA (FCC): 47 CFR 15, Teilabschnitt B. Dieses Produkt gilt gemäß Klausel 15.103 als ausgenommen.
Temperaturkoeffizient
0,1 x Genauigkeitsspezifikation/°C
Allgemeine technische Daten
LCD-Farbbildschirm
4,3-Zoll TFT-Aktivmatrix, 480 x 272 Pixel, resistives Touch-Panel
Gewährleistung
Messgerät und Netzteil: Zwei Jahre (außer Akku)
Zubehör: ein Jahr
Kalibrierzyklus: alle 2 Jahre
Abmessungen
Instrument: 19,8 cm x 16,7 cm x 5,5 cm
Netzteil: 13,0 cm x 13,0 cm x 4,5 cm
Instrument mit angebrachtem Netzteil: 19,8 cm x 16,7 cm x 9 cm
Gewicht
Instrument: 1,1 kg
Netzteil: 400 g
Manipulationsschutz
Schlitz für Kensington-Schloss
Flexible Stromzange i17xx-flex 1500, 30 cm – Technische Daten
Messbereich
1 bis 150 A AC/10 bis 1500 A AC
Zerstörungsfreier Strom
100 kA (50/60 Hz)
Eigenabweichung unter Referenzbedingungen*
±0,7% vom Messwert
Genauigkeit 173x + iFlex
±(1% vom Messwerts+ 0,02% vom Messbereich)
Temperaturkoeffizient im Betriebstemperaturbereich
0,05% vom Messwert/°C 0,09% vom Messwert/°F
Arbeitsspannung
1000 V CAT III, 600 V CAT IV
Länge des Flex-Sensors
305 mm
Durchmesser des Sensorkabels
7,5 mm
Minimaler Biegeradius
38 mm
Länge des Ausgangskabels
2 m
Gewicht
115 g
Werkstoff des Stromzangenkabels
TPR
Kupplungsmaterial
POM + ABS/PC
Ausgangskabel
TPR/PVC
Betriebstemperaturbereich
-20 °C bis +70 °C; Temperatur des Leiters, an dem gemessen wird, darf 80 °C nicht übersteigen
Temperatur bei ausgeschaltetem Gerät
-40 °C bis +80 °C
Relative Luftfeuchtigkeit (Betrieb)
15% bis 85% nicht-kondensierend
IP-Schutzart
IP 50 gemäß IEC 60529
Gewährleistung
Ein Jahr
*Referenzbedingungen:
Umgebung: 23 °C ±5 °C, keine externen elektrischen/magnetischen Felder, relative Feuchte 65%
Primärer Leiter in Mittelposition
Fluke 1662 DE FTT KIT Multifunktions Installationstester VDE Prüfgerät mit Trutest Software ADV
Lieferumfang:
Fluke 1662 mit Kalibrierzertifikat
Fluke Trutest Advanced Software
6 AA-Batterien (IEC LR6)
C1600 Hartschalenkoffer
Zero-Adapter
Robuste Netzmessleitung
STD-Standard-Messleitungssatz
C1600 Hartschalenkoffer
Gepolsterter Trage- und Hüftgurt
Kurzanleitung
TP165X Tastkopf mit Auslösetaste und Messleitungen
Messfunktionen
Messfunktion
Spannung und Frequenz
Polaritätsprüfer, erkennt unterbrochene N-Leiter
Isolationswiderstand
Durchgang und Widerstand
Messen Sie Motorwicklungen mit Durchgangsprüfung
Schleifen- und Netzimpedanz
Erdschlussstrom (PEFC/IK)
Voraussichtlicher Kurzschlussstrom (PSC/IK)
Auslösezeit des RCD
Auslösestrom des RCD (Rampentest)
Misst in einer einzigen Prüfung die Auslösezeit und den Auslösestrom für RCD-Typ A und AC
Variabler Prüfstrom für RCDs
Automatische Testsequenz für Fehlerstrom-Schutzeinrichtungen (RCDs)
Drehfeldrichtungsanzeiger
Weitere Funktionen
Ein- und ausschaltbarer automatischer Start für RCD- und Schleifenimpedanzmessung
Selbsttest
Beleuchtete Anzeige
Uhrzeit und Datum (bei Verwendung mit optionaler FlukeView Software)
Wechselspannungsmessung
Bereich
500 V
Auflösung
0,1 V
Genauigkeit 45 bis 66 Hz
0,8 % + 3 Digits
Eingangsimpedanz
360 kΩ
Überlastschutz
660 V effektiv
Durchgangsprüfung (RLO)
Messbereich (Bereichsautomatik)
20 Ω/200 Ω/2.000 Ω
Auflösung
0,01 Ω/0,1 Ω/1 Ω
Leerlaufspannung
>4 V
Isolationswiderstandsmessung (RISO)
Prüfspannungen
100/250/500/1.000 V
Genauigkeit der Prüfspannung (bei Nennprüfstrom)
+ 10 %, -0 %
Prüfspannung
50 V100 V250 V500 V1.000 V
Isolationswiderstands-Messbereich
20 MΩ/50 MΩ20 MΩ/100 MΩ20 MΩ/200 MΩ20 MΩ/200 MΩ/500 MΩ20 MΩ/200 MΩ/1.000 MΩ
Auflösung
0,01 MΩ/0,1 MΩ0,01 MΩ/0,1 MΩ0,01 MΩ/0,1 MΩ0,01 MΩ/0,1 MΩ/1 MΩ0,01 MΩ/0,1 MΩ/1 MΩ
Prüfstrom
1 mA bei 50 kΩ1 mA bei 100 kΩ1 mA bei 250 kΩ1 mA bei 500 kΩ1 mA bei 1 MΩ
Schleifen- und Netzimpedanz (ZI)
Bereich
10 Ω/0,001 Ω/Hochstrom-mΩ-Modus
Auflösung
0,01 Ω/0,1 Ω/1 Ω
Voraussichtlicher Kurzchlussstrom, PSC-Test
Bereich
1.000 A/10 kA (50 kA)
Auflösung
1 A/0,1 kA
Berechnung
Voraussichtlicher Erdschlussstrom (PEFC) oder voraussichtlicher Kurzschlussstrom (PSC) wird mittels Division der gemessenen Netzspannung durch die gemessene Schleifenimpedanz (L-PE) bzw. Netzimpedanz (L-N) ermittelt.
RCD-Prüfung folgender Typen
Typ des RCD
AC¹G²,S³
Modell 1662
A ="4", AC¹, G²,S³
Anmerkungen
¹Reagiert auf Wechselstrom ²Allgemein, keine Verzögerung³Zeitverzögerung="4"Reagiert auf Impulssignal="5"Reagiert auf geglättetes Gleichstromsignal
Auslösegeschwindigkeitstest (ΔT)
Aktuelle Einstellungen¹
10/30/100/300/500/1.000 mA – VAR10/30/100 mA
Multiplikator
x ½, x 1x 5
Messbereich
RCD-Typ G
310 ms50 ms
RCD-Typ S
510 ms160 ms
Anmerkungen
¹1.000-mA--Typ nur Wechselstrom700-mA-Maximum-Typ A im VAR-ModusVAR-Modus für Typ B nicht verfügbar.
RCD-Auslösestrommessung, Rampenverfahren (IΔN)
Strombereich
30 % bis 110 % des Nennstroms des RCD¹
Stufengröße
10 % von IΔN²
Verweilzeit
Typ G
300 ms/Stufe
Typ S
500 ms/Stufe
Messgenauigkeit
±5 %
Spezifizierte Auslösestrombereiche (EN 61008-1)
50 % bis 100 % für Typ AC35 % bis 140 % für Typ A (>10 mA)35 % bis 200 % für Typ A (≤10 mA)50 % bis 200 % für Typ B²5 % für Typ B
Anmerkungen
¹30 % bis 150 % für Typ A IΔN > 10 mA30 % bis 210 % für Typ A IΔN = 10 mA20 % bis 210 % für Typ B
Drehfeldrichtungsanzeige
Symbol
Drehfeldrichtungsanzeiger ist aktiv.
Allgemeine technische Daten
Größe (L x B x H)
10 x 25 x 12,5 cm
Gewicht (inkl. Batterien)
1,3 kg
Batterieausführung, Batterieanzahl
Typ AA, jeweils 6 Batterien
Schutzart gemäß DIN EN 60529
IP 40
Sicherheit
Gemäß EN 61010-1 Ausg. 2.0 (2001-02), UL 61010, ANSI/ISA –s82.02.01 2000 und CAN/CSA c22.2 Nr. 1010 2. Ausgabe
Überspannungskategorie
CAT III/500 V, CAT IV 300 V
Relevante Normen
EN61557-1 bis EN61557-7 2. Ausgabe und EN61557-10 2. Ausgabe
Prozesskalibrator Fluke 754 mit HART-Funktionalität
Demo Gerät, geprüft, voll funktionsfähig
Gern lassen wir das Gerät bei Kauf für SIe kostenfrei NEU nach ISO kalibrieren.
Lieferumfang:
wie abgebildet nur der Fluke 754 mit integriertem original Fluke Akku
Der neue 754 enthält alle benötigten Funktionen, die Sie sich beim 743B gewünscht haben, und mehr! Der Kalibrator verfügt über eine integrierte HART-Kommunikationsfunktion. Dieses stabile, zuverlässige Werkzeug ist ideal für die Kalibrierung, Instandhaltung und Fehlerbehebung von HART- und anderen Instrumenten geeignet.
Als robuster Handheld-Kalibrator übernimmt der 754 die Aufgaben von mehreren anderen Geräten: Geben, Simulieren und Messen von Druck, Temperatur und elektrischen Signalen. Das Gerät umfasst eine neue verbesserte Grafikanzeige, einen Li-Ionen-Akku für längere Betriebszeiten, einen USB-Anschluss und neue Zubehörteile, die das Paket komplettieren.Für die Dokumentation automatisiert der 754 Kalibrierprozeduren und erfasst Ihre Daten. Und natürlich hilft er Ihnen, die Anforderungen von anspruchsvollen Normen und Vorschriften wie ISO 9000, FDA, EPA und OSHA zu erfüllen.
Merkmale:
Messen von Volt, mA, RTDs, Thermoelementen, Frequenz und Ohm an Sensoren, Transmittern, Messwertgebern und anderen Prozessintrumenten
Geben/Simulieren von Volt, mA, Thermoelementen, RTDs, Frequenz, Ohm und Druck zur Kalibrierung von Prozessintrumenten
Speisung von Prozessinstrumenten mit 24 V oder 28 V bei gleichzeitiger mA-Messung
Messen/Geben von Druck mit einem der 29 Druckmodule der Serie Fluke 700Pxx
Erstellen und Durchführen von automatisierten Vorher/Nachher-Prozeduren, um die Anforderungen von Qualitätsprogrammen oder Vorschriften zu erfüllen. Aufzeichnen und Dokumentieren von Ergebnissen
Speichern von heruntergeladenen Prozeduren und Kalibrierergebnissen bis zu einer ganzen Woche
Zahlreiche Funktionen wie automatische Schrittfunktion (Autostep), kundenspezifische Einheiten, vom Benutzer während des Tests eingegebene Werte, Ein-Punkt- und Zwei-Punkt-Schaltprüfung, Testen des radizierten DP-Flusses, programmierbare Messverzögerung usw.
Einfach anzuwenden
3 Jahre Gewährleistung
Helles weißes Doppeldisplay. Gleichzeitige Anzeige von gegebenen und gemessenen Parametern.
Mehrsprachige Benutzeroberfläche
Aufladbarer Li-Ion-Akku für eine ununterbrochene Nutzung von 10 Stunden. Gasdruckmesser enthalten.
Zuverlässige Kalibrierung von schnell getakteten RTD-Transmittern und SPS bis hinunter zu einer Impulsdauer von nur 1 ms.
DPC/Track Demo-Software im Lieferumfang enthalten.
Kompatibel mit vielen Software-Paketen zur Messmittelverwaltung.
HART-FunktionenDer 754 übernimmt praktisch alle Aufgaben, die Sie bei Wartung und Kalibrierung mit einem separaten Kommunikator durchführen. De facto bietet er die Kommunikationsfunktionen des HART-Kommunikators 375.
Sie benötigen weder eine externe Box noch ein zweites Messgerät zur Kalibrierung und Wartung von HART-Instrumenten.
Ermöglicht eine schnelle HART-Kommunikation
Unterstützt gängige Modelle von HART-Transmittern, mit einer umfassenden Unterstützung von gerätespezifischen Befehlen.
Arbeitet mit mehreren Mastern, Burst-Modus und Multidrop-Konfigurationen.
Einfach zu aktualisieren, wenn weitere Instrumente hinzugefügt und neue HART-Versionen freigegeben werden.
Abfragemöglichkeiten für Gerätetyp, Hersteller, Modell und Tag.
Neukonfiguration der Sensorzuordnung von Transmittern mit Dualtemperatursensor.
Lesen von HART-PV-Funktion und der digitalen Ausgangssignale von intelligenten Transmittern und gleichzeitiges Messen analoger mA-Ausgangssignale.
Lesen und Schreiben von HART-Konfigurationsfunktionen, um Feldeinstellungen an PV-Bereichspunkten, Dämpfung und andere Konfigurationseinstellungen auf oberster Ebene vorzunehmen.
Umbeschriften von intelligenten Transmittern durch Lesen und Schreiben des HART-Tagfelds.
Vielseitige HART-Protokoll-Unterstützung:
Hersteller
Druckmessgeräte
Temperaturmessgeräte
Coriolis-Messgeräte
ABB/Kent-Taylor
600T
658T1
ABB/Hartmann & Braun
Contrans P 1,AS 800 Series
Endress & Hauser
CERABAR S,CERABAR M,DELTABAR S
TMT 122 1,TMT 182 1,TMT 1621
Foxboro Eckardt
TI/RTT201
Foxboro/Invensys
I/A Pressure
Fuji
FCXFCXAZ
FRC
Honeywell
ST 3000
STT25T 1,STT25H1
Micro Motion
20002000 IS970197129739
Moore Products
3441
Rosemount
115120883001C3051, 3051S
3044C64431443244, 3144P
Siemens
SITRANS P DSSITRANS P ES
SMAR
LD301
TT3011
Viatran
I/A Pressure
Wika
UNITRANS
T32H1
Yokogawa
EJA
YTA 110, 310und 320
1Sensorjustierung nicht unterstützt
Der 754 unterstützt die im HART-Protokoll, Version 5.7, enthaltenen Befehle. Mit einem Arbeitspeicher von 2 MB unterstützt der 754 einen wesentlichen Teil der HART-Anweisungen:
Universelle Befehle ermöglichen Funktionen, die in alle Feldgeräte integriert sind, z.B. Hersteller und Gerätetyp ablesen, Primärvariable (PV) ablesen oder Schleifenstrom und Prozent der Messspanne ablesen.
Universelle Befehle bieten Funktionen, die bei den meisten, aber nicht allen Feldgeräten vorhanden sind, z.B. mehrere Variablen ablesen, Dämpfungszeit einstellen oder Schleifentests durchführen.
Gerätespezifische Befehle bieten Funktionen, die spezifisch für ein bestimmtes Feldgerät sind, z.B. Sensorjustierung (Sensor Trim).
Unterstützte HART-Betriebsarten:
Point-to-Point Modus, die gebräuchlichste Betriebsart, verbindet den 754 mit einem einzelnen HART-Gerät in einer 4-20 mA-Schleife.
Im Multidrop-Modus können mehrere HART-Instrumente über Busse verbunden werden. Der 754 erkennt alle Geräte, identifiziert verwendete Adressen und ermöglicht es Ihnen, das Instrument für Kalibrierungen und zugehörige Prozesse auszuwählen.
Im Burstmodus überträgt das HART-Instrument Datenpakete, ohne darauf zu warten, dass diese von einem Mastergerät abgefragt werden. Der 754 kann Transmitter für Tests oder Kalibrierungen aus dem Burstmodus holen und sie später wieder in diesen umschalten.
Druckmodule:
Deckt praktisch jede Druckanwendung einschließlich Überdruck, Differenzdruck, Dualdruck, Absolutdruck und Vakuum ab.
Zeigt Druckmesswerte in einer der 10 Einheiten für den Druck an, die Sie in der Kalibratoreinstellung angeben.
Robuste, aus Urethan geformte Spritzguss-Gehäuse schützen die Module unter rauen Einsatz- und Umgebungsbedingungen.
Bietet eine interne Temperaturkompensation von 0 bis 50 ºC für höchste Genauigkeit.
Enthält ein Zertifikat über rückführbare Kalibrierung gemäß NIST
Module können vor Ort kalibriert werden, wodurch eine bessere Kostenkontrolle ermöglicht wird.
Eine Familie von 29 optionalen Druckmodulen bietet Druckkalibrierung und Messfunktionen. 28 Module sind verfügbar, mit spezifizierter Grundgenauigkeit bis 0,05 %. Die Bereiche bewegen sich zwischen 0 bis 1 in H20 (0 bis 0,25 kPa) und von 0 bis 10.000 psi (0 bis 70.000 kPa). Zusatzinformationen zu den Druckmodulen sind auf der Druckmodul-Homepage verfügbar.
Automatisierte Prozeduren
Erlaubt das schnelle Einrichten leistungsstarker, automatisierter Kalibrierprozeduren für lineare Transmitter, Differenzdruck-Durchflusstransmitter sowie Ein- und Zweipunkt-Grenzschalter. Wählen Sie einfach die gewünschte Messung und/oder Geberfunktionen aus, und füllen Sie die Prozedurschablone aus. Die Serie 750 erledigt den Rest. Es führt die Prüfung schnell durch, berechnet die Fehler und zeigt die endgültigen Ergebnisse an. Gleichzeitig werden die Toleranzpunkte farblich hervorgehoben.
Kundenspezifische Einheiten
Sie können eine Einheit einer anderen zuordnen, z. B. mV zu ºC oder ºF. Weiterhin können Sie die Reihe 750 mit Zubehör mit Millivoltausgang nutzen, z. B. der Temperatursonde Fluke 80T-IR, und Tests mit nicht unterstützten Einheiten dokumentieren, z. B. ppm oder Upm.
Vom Benutzer eingegebene Werte
Ermöglicht es dem Techniker, Kalibrierergebnisse aufzuzeichnen, die von anderen Geräten wie Schalttafel-Messinstrumenten oder reinen Anzeigeinstrumenten gemessen oder geliefert wurden.
Grenzschalter-Kalibrierung
Ermöglicht die schnelle und automatische Kalibrierung von Ein- und Zweipunkt-Grenzschaltern für Spannung, Strom, Temperatur und Druck.
Kalibrierung der Differenzdruck-Durchflussmessgeräte
Die Routinen nutzen eine Quadratwurzel-Funktion für die direkte Kalibrierung dieser Geräte.
ZusatzfunktionenMultifunktional
Kalibrieren von Temperatur, Druck, Spannung, Strom, Widerstand und Frequenz. Da es sowohl messen als auch geben kann, können Sie mit einem einzigen, robusten Messgerät Fehlersuchen durchführen und kalibrieren.
Leistungsstark, aber dennoch einfach zu benutzen
Eine einfach zu befolgende, menügeführte Anzeige führt Sie durch die wichtigsten Aufgaben. Schnelle Einarbeitung in Minuten Programmierbare Kalibrierroutinen ermöglichen Ihnen die Erstellung und Durchführung automatisierter Vorher/Nachher-Prozeduren, um schnelle und konsistente Kalibrierungen sicherzustellen.
Zeichnet Ergebnisse auf und dokumentiert sie
Um Sie bei der Einhaltung der ISO-9000-Norm oder gesetzlicher Vorschriften zu unterstützen, erfasst das Fluke 754 Ihre Kalibrierergebnisse und macht die Arbeit mit Stift und Notizblock im mobilen Einsatz unnötig. Die USB-Schnittstelle ermöglicht die Übertragung der Ergebnisse auf einen PC und spart Ihnen gegenüber einer manuellen Niederschrift der Daten Zeit ein.
Handlich
Klein genug, um einfach in einer Werkzeugtasche verstaut und in beengten Räumen eingesetzt werden zu können. Läuft für die Dauer einer kompletten Schicht mit einem aufladbaren Li-Ionen-Akkusatz.
Robust und zuverlässig
Vertrauen Sie der robusten Konstruktion von Fluke, um eine extrem hohe Genauigkeit und Zuverlässigkeit unter rauen Umgebungsbedingungen zu erhalten. Das mit Urethan überzogene Gehäuse eignet sich hervorragend für die rauen Einsatzbedingungen in Industrieumgebungen.
Helles weißes Display
Anzeige von Ergebnissen bei allen Lichtverhältnissen. Hintergrundbeleuchtung mit drei (3) Einstellungen.
Programmierbare Tasten
Bietet per Tastendruck Zugriff auf erweiterte Funktionen wie Aufgabenlisten, automatisierte Prozeduren, Skalierung, Min/Max, Stufen- und Rampenfunktion sowie auf den Prüfspeicher.
Drei Betriebsarten
Messen, Geben oder gleichzeitiges Messen/Geben – ermöglicht Technikern die Fehlersuche, Kalibrierung oder Wartung von Messgeräten mit nur einem Werkzeug.
Mehrsprachige Benutzeroberfläche
Zeigt Anweisungen in den Sprachen Englisch, Französisch, Deutsch, Spanisch und Italienisch an.
Eingebauter, algebraischer Rechner
Mit vier Funktionen (plus Quadratwurzel); ermöglicht das Speichern, Abrufen und Durchführen von Berechnungen, die zum Einstellen von Messgeräten oder zum Auswerten von Daten vor Ort benötigt werden. Nutzen Sie ihn, um die Geberfunktion auf einen berechneten Wert einzustellen. Sie benötigen weder einen Stift noch einen Notizblock oder gar einen separaten Rechner.
Programmierbare Messungs-Verzögerung
Erlaubt bei automatisierten Prozeduren die Kalibrierung von langsam reagierenden Geräten.
Fluke 1736/EUS Energie Logger
Lieferumfang:
Fluke-1736, Netzteil, Spannungsmessleitungen, Krokodilklemmen (4x), flexible 12-Zoll-, ,1500-A-Stromprüfer (4x), weiche Tasche, Wi-Fi-Adapter, Netzkabel, Farbcodierungssatz und Energieanalyse-Plus-Software als Download
Bessere Erkennbarkeit von Problemen, weniger Unsicherheiten, bessere Netzqualität und bessere Beurteilung des Energieverbrauchs
Der dreiphasige Power-Logger Fluke 1736 mit integrierter Fluke Connect® App und im Lieferumfang enthaltener Desktop-Software liefern Ihnen die Daten, die Sie für wichtige sofortige Entscheidungen über Netzqualität und Energieverbrauch benötigen. Das leistungsfähigste Messgerät zur Durchführung von Energieverbrauchsstudien und grundlegender Protokollierung der Netzqualität, Fluke 1736, erfasst automatisch über 500 Netzqualitätsparameter. Dadurch haben Sie einen besseren Einblick in die Daten, die Sie zur Optimierung von Systemzuverlässigkeit und Energieeinsparungen benötigen.
Eine optimierte Bedienoberfläche, flexible Stromzangen und eine intelligente Funktion zur Überprüfung von Messdaten tragen zur Verringerung von Messfehlern bei. Die digitale Überprüfung und Korrektur häufiger Anschlussfehler erleichtert den Messaufbau und verringert Unsicherheiten bei Messungen. Über die Fluke Connect® App hat das gesamte Team ortsunabhängig Zugriff auf die Daten. Die App ermöglicht das Arbeiten aus sicherer Entfernung, ohne dass Sie eine persönliche Schutzausrüstung benötigen. Sie können wichtige Entscheidungen sofort treffen, müssen weniger häufig unmittelbar vor Ort sein und somit seltener die Zutrittskontrollen für die jeweilige Anlage absolvieren. Mit dem im Lieferumfang enthaltenen Softwarepaket „Fluke Energy Analyze Plus“ können Sie zur Erkennung von Problemen Messwerte schnell und einfach erfassen und grafisch darstellen und detaillierte Berichte zusammenstellen.
Fluke 1736 ist der leistungsfähigste Power-Logger für allgemeine Anwendungen. Wenn Sie nach einem Power-Logger mit denselben nützlichen Funktionen für Energiestudien und erweiterten Funktionen zur Protokollierung der Netzqualität suchen, ist der Fluke 1738 die ideale Wahl.
Messfunktionen: Automatische Erfassung und Protokollierung von Spannung, Strom, Leistung, Oberschwingungen und zugehörigen Netzqualitätswerten.
Kompatibel mit Fluke Connect®: Sie können die Daten lokal auf dem Gerät oder per Fernzugriff über die Fluke Connect App oder in der PC-Software anzeigen.
Problemlose Stromversorgung des Messgerätes: Sie können das Messgerät direkt aus dem Stromkreis mit Strom versorgen, an dem Sie die Messung durchführen.
Erfüllt höchste Sicherheitsspezifikationen: Überspannungskategorien CAT IV 600 V/CAT III 1000 V für Zuleitungen, Stromschienen und Leitungen zu Unterverteilungen.
Messung an allen drei Phasen und am Neutralleiter: 4 flexible Stromzangen im Lieferumfang enthalten.
Umfassende Protokollierung: Im Instrument können über 20 separate Protokollierungssitzungen gespeichert werden. Alle Messwerte werden automatisch protokolliert, sodass Ihnen kein Trend der Messdaten entgeht. Die Messdaten können sogar während der Protokollierungssitzungen und vor dem Herunterladen zur Echtzeitanalyse überprüft werden.
Erfassung von Spannungseinbrüchen und -überhöhungen sowie Einschaltströmen: Mit Signalformschnappschüssen von Ereignissen und hochauflösenden Effektivwertprofilen einschließlich Datum, Zeitstempel und Schweregrad, sodass Sie mögliche Grundursachen von Netzqualitätsproblemen leichter erkennen können.
Heller Farb-Touchscreen: Durchführung bequemer Analysen im Außeneinsatz und Datenprüfungen über den Grafikbildschirm.
Einfache und intuitive Bedienung: Immer die richtigen Daten erfassen dank schneller, geführter grafischer Einrichtung und weniger Unsicherheit bezüglich der Verbindungen aufgrund intelligenter Prüffunktionen.
Im Außeneinsatz komplette Einrichtung über das Bedienfeld oder die Fluke Connect App: keine Notwendigkeit, wegen Downloads und Geräteeinstellungen zum Arbeitsplatz zurückzukehren oder einen Computer mit zum Messort zu nehmen.
Anwendungssoftware „Energy Analyze Plus“: Mit der automatischen Berichtsfunktion können Sie alle Einzelheiten des Energieverbrauchs und des Netzqualitätszustands herunterladen und analysieren.
Spezifikationen
Genauigkeit
Parameter
Bereich
Auflösung
Eigengenauigkeit bei Referenzbedingungen (% v. Mw. + % v. Bereichsendwert)
Spannung
1000 V
0,1 V
± (0,2 % + 0,01 %)
Strom: Direkter Eingang
i17xx-flex 1500, 30 cm
150 A
0,1 A
± (1 % + 0,02 %)
1500 A
1 A
i17xx-flex 3000, 61 cm
300 A
1 A
± (1 % + 0,03 %)
3000 A
10 A
i17xx-flex 6000, 91 cm
600 A
1 A
± (1,5 % + 0,03 %)
6000 A
10 A
i40s-EL Stromzange
4 A
1 mA
± (0,7 % + 0,02 %)
40 A
10 mA
Frequenz
42,5 Hz bis 69 Hz
0,01 Hz
± (0,1 %)
Hilfseingang (Aux)
±10 V DC
0,1 mV
± (0,2 % + 0,02 %)
Spannung min./max.
1000 V
0,1 V
± (1 % + 0,1 %)
Strom min./max.
Je nach Zubehör
Je nach Zubehör
± (5 % + 0,2 %)
Gesamtklirrfaktor (THD) der Spannung
1000%
0.10%
± 0,5
Gesamtklirrfaktor (THD) des Stroms
1000%
0.10%
± 0,5
Spannung, 2. bis 50. Harmonische
1000 V
0,1 V
≥ 10 V: ± 5 % v. Mw.
< 10 V: ± 0,5 V
Strom, 2. bis 50. Harmonische
Je nach Zubehör
Je nach Zubehör
≥ 3 % v. Strombereich: ± 5 % v. Mw.
< 3 % v. Strombereich: ± 0,15 % v. Mw.
Unsymmetrien
100%
0.1%
± 0,2
Eigenunsicherheit ± (% v. Mw. + % v. Bereichsendwert)¹
Parameter
Einflussgröße
iFlex1500-12
iFlex3000-24
iFlex6000-36
i40S-EL
150 A / 1500 A
300 A / 3000 A
600 A / 6000 A
4 A / 40 A
Wirkleistung P
Leistungsfaktor λ (PF) ≥ 0,99
1,2 % + 0,005 %
1,2 % + 0,0075 %
1,7 % + 0,0075 %
1,2 % + 0,005 %
Wirkenergie Ea
Scheinleistung S
0 ≤ Leistungsfaktor λ (PF) ≤ 1
1,2 % + 0,005 %
1,2 % + 0,0075 %
1,7 % + 0,0075 %
1,2 % + 0,005 %
Scheinenergie Eap
Blindleistung Q
0 ≤ Leistungsfaktor λ (PF) ≤ 1
2,5 % der gemessenen Scheinleistung
Blindenergie Er
Leistungsfaktor λ (PF)
–
± 0,025
Verschiebungsfaktor der Grundschwingung
DBF/cos ϕ
Zusätzliche Unsicherheit in % des Bereiches¹
V P-N > 250 V
0.02%
0.02%
0.02%
0.02%
¹Bereich = 1000 V x Strombereich Referenzbedingungen:
Umgebung: 23 °C ± 5 °C, Gerät wird mindestens 30 Minuten betrieben, keine externen elektrischen/magnetischen Felder, r. F. < 65 %
Eingangsbedingungen: cos ϕ/PF = 1, sinusförmiges Signal f = 50/60 Hz, Stromversorgung 120 V / 230 V ± 10 %.
Strom- und Leistungsspezifikationen: Eingangsspannung 1-phasig: 120 V/230 V bzw. 3-phasig Stern/Dreieck: 230 V/400 V Eingangsstrom: I > 10 % v. Strombereich
Primärleiter der Stromzangen oder Rogowski-Messspulen in Mittelposition
Temperaturkoeffizient: Für jedes Grad Celsius über 28 °C oder unter 18 °C ist die angegebene Genauigkeit mit dem Faktor 0,1 zu addieren.
Elektrische Spezifikationen
Stromversorgung
Spannungsbereich
100 V bis 500 V mit Sicherheitsstecker bei Energieversorgung über den Messkreis
100 V bis 240 V mit Standard-Netzkabel (IEC 60320 C7)
Leistungsaufnahme
Maximal 50 VA (max. 15 VA bei Stromversorgung über den IEC 60320 Eingang)
Wirkungsgrad
≥ 68,2% (gemäß Energieeinsparverordnung)
Maximaler Verbrauch im lastfreien Betrieb
< 0,3 W nur bei Energieversorgung über den IEC 60320 Eingang
Netzfrequenz
50/60 Hz ± 15 %
Energieversorgung
Li-Ionen 3,7 V, 9,25 Wh, vom Kunden austauschbar
Betriebsdauer über Akku
Vier Stunden im typischen Betriebsmodus, bis zu 5,5 Stunden im Energiesparmodus
Ladedauer
< 6 Stunden
Messdatenerfassung
Auflösung
16-Bit-Synchronabtastung
Abtastfrequenz
10,24 kHz bei 50/60 Hz, synchronisiert mit Netzfrequenz
Eingangssignalfrequenz
50/60 Hz (42,5 bis 69 Hz)
Schaltkreistypen
1-Phase, 1-Phase-IT, Einphasen-Dreileiter (Spaltphase), 3-Phasen-Dreieck, 3-Phasen-Stern, 3-Phasen-Stern-IT, 3-Phasen-Stern symmetrisch, 3-Phasen-Aron/Blondel (2-Element-Dreieck), 3-Phasen-Dreieck offener Zweig, nur Strom (Lastgangmessungen)
Datenspeicher
Interner Flash-Speicher (nicht vom Benutzer austauschbar)
Speicherkapazität
Normalerweise für 10 Protokollierungssitzungen von 8 Wochen mit 1-minütigen Intervallen und 500 Ereignissen ausreichend¹
¹Die Anzahl der möglichen Protokollierungssitzungen und der Protokollierungszeitraum sind von den Anforderungen des Anwenders abhängig.
Basisintervall
Gemessene Parameter
Spannung, Strom, Aux, Frequenz, Gesamtverzerrung Spannung, Gesamtverzerrung Strom, Leistung, Leistungsfaktor, Grundschwingungsleistung, Wirkfaktor, Energie
Mittelungsintervall
Durch den Benutzer wählbar: 1 s, 5 s, 10 s, 30 s, 1 min, 5 min, 10 min, 15 min, 30 min
Mittelungszeit für Min/Max-Werte
Spannung, Strom: Effektivwert des vollen Zyklus wird bei jedem halben Zyklus aktualisiert (URMS1/2 gemäß IEC61000-4-30 Aux, Leistung: 200 ms
Bedarfsintervall (Energiemessmodus)
Gemessene Parameter
Energie (Wh, VARh, VAh), PF, Spitzenlast, Energiekosten
Intervall
Durch den Benutzer wählbar: 5 min, 10 min, 15 min, 20 min, 30 min, Aus
Netzqualitätsüberwachung
Gemessener Parameter
Spannung, Frequenz, Unsymmetrie, Spannungsoberschwingungen, Gesamtverzerrung Spannung, Stromoberschwingungen, Gesamtverzerrung Strom, Gesamtverzerrungsfaktor
Mittelungsintervall
10 Min.
Einzelne Oberschwingungen
2. bis 50. Harmonische
Gesamtklirrfaktor
Bei 50 Oberschwingungen berechnet
Ereignisse
Spannung:, Einbrüche, Überhöhungen, Unterbrechungen, Strom: Einschaltstrom
Getriggerte Aufzeichnungen
Effektivwert des vollen Zyklus wird bei jedem halben Zyklus aktualisiert (URMS1/2 gemäß IEC61000-4-30
Signalform von Spannung und Strom
Einhaltung von Normen
Oberschwingungen
IEC 61000-4-7: Klasse 1
IEEE 519 (kurzzeitige Oberschwingungen)
Netzqualität
IEC 61000-4-30, Klasse S, IEC 62586-1 (PQI-S-Gerät)
Stromversorgung
IEEE 1459
Messung der Netzqualität
EN 50160 (für gemessene Parameter)
Schnittstellen
USB-A
Dateiübertragung per USB-Flash-Laufwerk, Firmware-Updates Max. Strom: 120 mA
WLAN
Dateiübertragung und Fernsteuerung über direkten Anschluss oder WLAN-Infrastruktur
Bluetooth
Lesen von Hilfsmessdaten von Fluke Connect® Modulen der Serie 3000 (erfordert 1738 oder optionales Upgrade für 1736)
Mini-USB
Für den Datendownload zum PC
Spannungseingänge
Anzahl der Eingänge
4 (3 Phasen + Neutralleiter)
Maximal zulässige Eingangsspannung
1000 Veff , CF (Scheitelfaktor) 1,7
Eingangsimpedanz
10 MΩ
Bandbreite (-3 dB)
42,5 Hz bis 3,5 kHz
Skalierung
1:1 und variabel
Überspannungskategorien
CAT III 1000 V/CAT IV 600 V
Stromeingänge
Anzahl der Eingänge
4, Modus wird für angeschlossene Stromzangen automatisch gewählt
Eingangsspannung
Eingang Stromzange: 500 mVeff/50 mVeff; CF (Scheitelfaktor) 2,8
Eingang Rogowski-Spule
150 mVeff./15 mVeff. bei 50 Hz, 180 mVeff./18 mVeff. bei 60 Hz, Scheitelfaktor 4; alle Werte bei Nennbereich der Stromzange
Bereich
1 A bis 150 A/10 A bis 1500 A mit Thin-Flexible-Stromzange i17XX-flex1500, 30 cm
3 A bis 300 A/30 A bis 3000 A mit Thin-Flexible-Stromzange i17XX-flex3000, 61 cm
6 A bis 600 A/60 A bis 6000 A mit Thin-Flexible-Stromzange i17XX-flex6000, 91 cm
40 mA bis 4 A/0,4 A bis 40 A mit 40 A i40s-EL Zange
Bandbreite (-3 dB)
42,5 Hz bis 3,5 kHz
Skalierung
1:1 und variabel
Hilfseingänge (Aux)
Anzahl der Eingänge
2
Eingangsbereich
0 bis ±10 V DC, 1 Messung/s
Skalierungsfaktor
Format: mx + b (Verstärkung und Offset), vom Bediener konfigurierbar
Angezeigte Einheiten
Vom Bediener konfigurierbar (7 Zeichen, beispielsweise, °C, psi, oder m/s)
Drahtlose Datenübertragung
Anzahl der Eingänge
2
Unterstützte Module
Fluke Connect®, Serie 3000
Übertragungsrate
1 Messung/s
Umgebungsdaten
Betriebstemperaturbereich
-10 °C bis +50 °C
Temperaturbereich bei Lagerung
-20 °C bis +60 °C, mit Akku: -20 °C bis +50 °C
Relative Luftfeuchte bei Betrieb
10 °C bis 30 °C max. 95% rel. Luftfeuchtigkeit
30 °C bis 40 °C max. 75% rel. Luftfeuchtigkeit
40 °C bis 50 °C max. 45% rel. Luftfeuchtigkeit
Betriebshöhe über NN
2000 m (bis zu 4000 m mit reduzierter Messkreiskategorie CAT II 1000 V/CAT III 600 V/CAT IV 300 V)
Max. Höhenlage bei Lagerung
12.000 m
Gehäuse
Schutzart IP 50 gemäß EN60529
Schwingungen
MIL-T- 28800E, Typ 3, Klasse III, Stil B
Sicherheit und Überspannungskategorie
IEC 61010-1
IEC-Stromversorgung: Überspannungskategorie II, Verschmutzungsgrad 2
Spannungsanschlüsse: Überspannungskategorie IV, Verschmutzungsgrad 2
IEC 61010-2-031: CAT IV 600 V / CAT III 1000 V
Elektromagnetische Verträglichkeit
EN 61326-1: Industrie-CISPR 11: Gruppe 1, Klasse
Korea (KCC): Geräte der Klasse A (industrielle Rundfunk- und Kommunikationsgeräte)
USA (FCC): 47 CFR 15, Teilabschnitt B. Dieses Produkt gilt gemäß Klausel 15.103 als ausgenommen.
Temperaturkoeffizient
0,1 x Genauigkeitsspezifikation/°C
Allgemeine technische Daten
LCD-Farbbildschirm
4,3-Zoll TFT-Aktivmatrix, 480 x 272 Pixel, resistives Touch-Panel
Gewährleistung
Messgerät und Netzteil: Zwei Jahre (außer Akku)
Zubehör: ein Jahr
Kalibrierzyklus: alle 2 Jahre
Abmessungen
Instrument: 19,8 cm x 16,7 cm x 5,5 cm
Netzteil: 13,0 cm x 13,0 cm x 4,5 cm
Instrument mit angebrachtem Netzteil: 19,8 cm x 16,7 cm x 9 cm
Gewicht
Instrument: 1,1 kg
Netzteil: 400 g
Manipulationsschutz
Schlitz für Kensington-Schloss
Flexible Stromzange i17xx-flex 1500, 30 cm – Technische Daten
Messbereich
1 bis 150 A AC/10 bis 1500 A AC
Zerstörungsfreier Strom
100 kA (50/60 Hz)
Eigenabweichung unter Referenzbedingungen*
±0,7% vom Messwert
Genauigkeit 173x + iFlex
±(1% vom Messwerts+ 0,02% vom Messbereich)
Temperaturkoeffizient im Betriebstemperaturbereich
0,05% vom Messwert/°C 0,09% vom Messwert/°F
Arbeitsspannung
1000 V CAT III, 600 V CAT IV
Länge des Flex-Sensors
305 mm
Durchmesser des Sensorkabels
7,5 mm
Minimaler Biegeradius
38 mm
Länge des Ausgangskabels
2 m
Gewicht
115 g
Werkstoff des Stromzangenkabels
TPR
Kupplungsmaterial
POM + ABS/PC
Ausgangskabel
TPR/PVC
Betriebstemperaturbereich
-20 °C bis +70 °C; Temperatur des Leiters, an dem gemessen wird, darf 80 °C nicht übersteigen
Temperatur bei ausgeschaltetem Gerät
-40 °C bis +80 °C
Relative Luftfeuchtigkeit (Betrieb)
15% bis 85% nicht-kondensierend
IP-Schutzart
IP 50 gemäß IEC 60529
Gewährleistung
Ein Jahr
*Referenzbedingungen:
Umgebung: 23 °C ±5 °C, keine externen elektrischen/magnetischen Felder, relative Feuchte 65%
Primärer Leiter in Mittelposition
