Chauvin Arnoux PEL 104 + 3x MA194-350 Netzanalysator mit 3G/GPRS, WiFi, Bluetooth, Ethernet, USB PEL104

2.981,66 €*

% 3.717,56 €* (19.8% gespart)

Versandkostenfreie Lieferung innerhalb Deutschland

Sofort versandfertig, Lieferzeit ca. 1-3 Tage

Für diesen Artikel ist der Expressversand verfügbar.
Artikelnummer: 49-035
Artikelzustand: NEU
Produktinformationen "Chauvin Arnoux PEL 104 + 3x MA194-350 Netzanalysator mit 3G/GPRS, WiFi, Bluetooth, Ethernet, USB PEL104"

Chauvin Arnoux PEL 104 Netzanalysator + 3x MA194-350 Stromzangen mit 3G/GPRS, WiFi, Bluetooth, Ethernet, USB



Mit dem neuen 3G/GPRS-Verfahren kann der Benutzer eine SIM Karte in seinen PEL-Recorder stecken und so über eine GSM/3G-Verbindung drahtlos mit ihm kommunizieren. Da sich Messkampagnen oft über mehrere Tage oder Wochen erstrecken, besteht so die Möglichkeit, die einwandfreie Funktion des PEL-Recorders zu überprüfen.
Durch diese Verfahren lassen sich die Messungen in Echtzeit verfolgen und die gemessenen Daten weltweit übermitteln.
Bei einem Alarm kann sich der Benutzer automatisch eine E-Mail schicken lassen.



Lieferumfang:

PEL104, 1 Transporttasche, 4 Messleitungen, 4 Krokodilklemmen, 1 Satz Kennzeichnungsteile, 1 Netzadapter 600 V, 1 SD-Karte, 1 Adapter SD-USB, 1 USB-Kabel,1 PC-Software PEL TRANSFER zum Download von der Webseite



Bitte beachten Sie folgende Vorraussetzungen für 3G/GPRS Nutzung:

  • Für das 3G/GPRS-Verfahren ist eine eigene Sim Karte notwendig, welche nicht im Lieferumfang enthalten ist.
  • Sie müssen unter Konfiguration / Kommunikation / 3G den APN (Access Point Name) und den PIN-Code der SIM-Karte über die PEL Transfer-Software angeben. Der IRD-Server von Chauvin Arnoux wird automatisch aktiviert.
  • Für die 3G-UMTS/GPRS-Verbindung werden die vom Gerät gesendeten Daten über einen von Chauvin Arnoux gehosteten IRDServer übertragen. Um die Daten auf Ihrem PC empfangen zu können, müssen Sie den IRD-Server in PEL Transfer aktivieren.



 Hauptmerkmale

• Kompaktes Gehäuse mit Magnethalterung
• Vernetzbar über WiFi, 3G-UMTS/GPRS, LAN (Ethernet), Bluetooth und USB
• Android-App
• Selbstversorgt über seine Spannungseingänge bis 600 V
• Ständige Datenaufzeichnung im Takt bis herunter zu 200 ms
• Messungen gemäß Norm IEEE 1459
• 4 Spannungs- und 3 Stromeingänge





Der Leistungs-Datenlogger PEL104 misst und speichert sämtliche wichtigen Daten für eine genaue Analyse des Energieverbrauchs. Der PEL104 lässt sich ohne Netzunterbrechung einbauen und benutzen.

Ergonomie

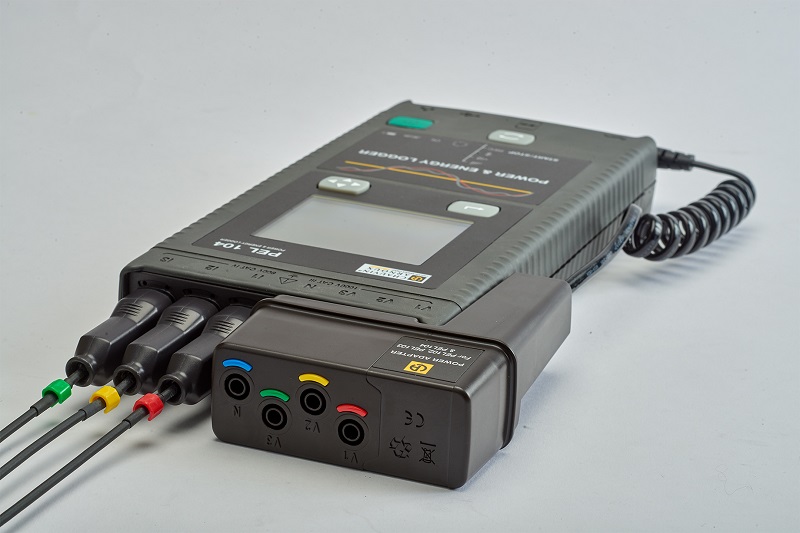

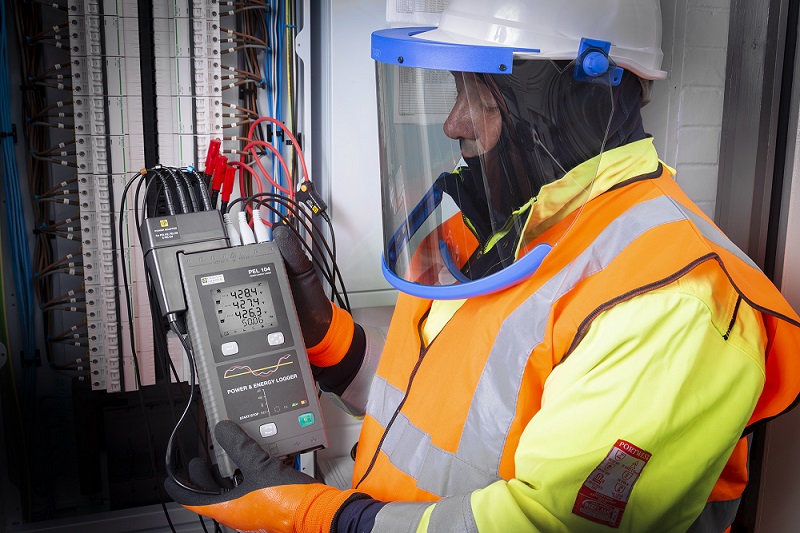

Als tragbares, robustes und kompaktes Gerät mit Magnethalterung lässt sich der PEL104 einfach einbauen, wie z.B. in einen Schaltschrank. Der Recorder verfügt über 3 Eingänge für Spannung und 3 Eingänge für Strom. Keine Probleme mehr mit Batterien oder Akkus, da sich das Gerät mit dem mitgelieferten Zubehörteil über die Phase selbst mit Strom versorgt.

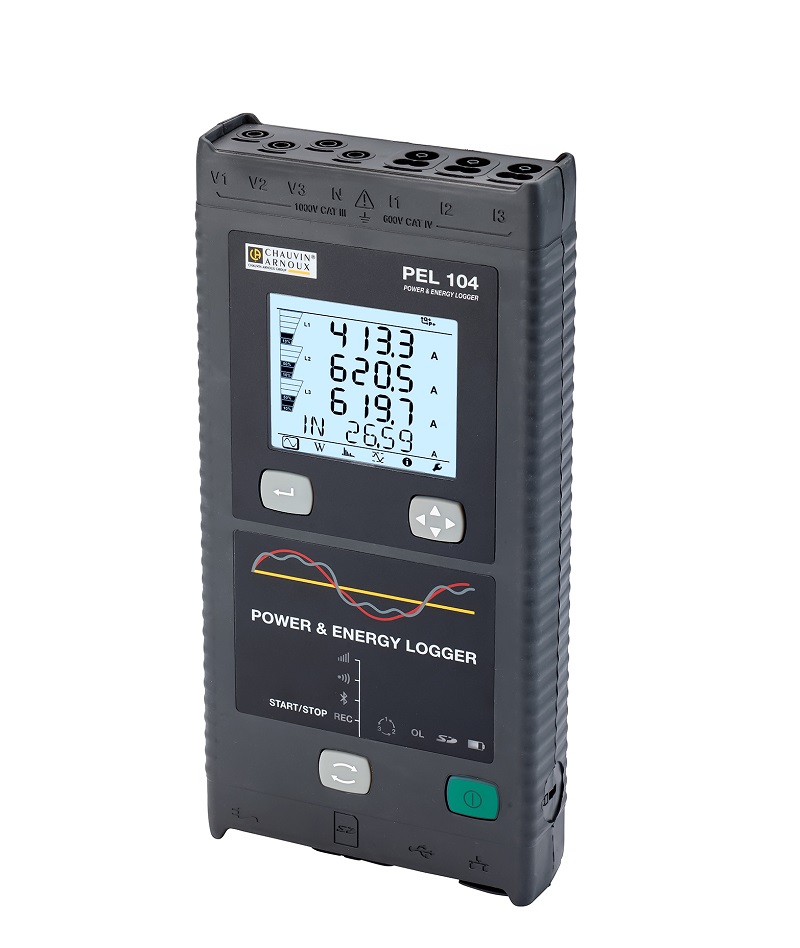

Sein beleuchtetes LC-Display zeigt drei Messwerte digital an und ist hervorragend ablesbar.
Der PEL 104 ist mit einer SD-Speicherkarte ausgerüstet, in der sich die Messdaten von mehreren Jahren speichern lassen — eine ideale Funktion für längere Messkampagnen.

Messungen
Der PEL104 ist für alle Netzarten geeignet und erkennt automatisch die angeschlossenen Sensoren. Er misst Spannungen bis zu 1000 VAC/VDC und Ströme bis zu 10 kAAC / 5 kADC. Durch den großen Messumfang kann er Leistungen bis zu 10 GW/Gvar/GVA und Energien bis zu 4 EWh/EVAh/Evarh aufzeichnen.
Weiterhin verfügt er über einen Alarm-Modus. Der Benutzer kann Alarmschwellen eingeben und eine Liste der Alarm-Vorkommnisse wird erstellt.

Extrem gut vernetzbar

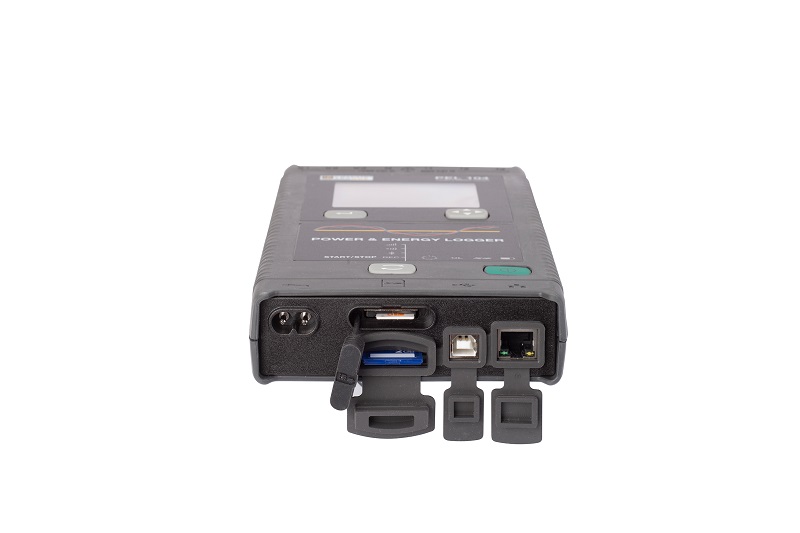

Der PEL104 verfügt über eine Vielzahl von Kommunikationsmöglichkeiten: USB, Ethernet, Bluetooth, WiFi und 3G/GPRS.
Mit dem neuen 3G/GPRS-Verfahren kann der Benutzer eine SIM Karte in seinen PEL-Recorder stecken und so über eine GSM/3G-Verbindung drahtlos mit ihm kommunizieren. Da sich Messkampagnen oft über mehrere Tage oder Wochen erstrecken, besteht so die Möglichkeit, die einwandfreie Funktion des PEL-Recorders zu überprüfen.
Durch diese Verfahren lassen sich die Messungen in Echtzeit verfolgen und die gemessenen Daten weltweit übermitteln.
Bei einem Alarm kann sich der Benutzer automatisch eine E-Mail schicken lassen.

Android
Vor Ort können durch eine Android-App die Funktion des PEL kontrolliert und seine Einstellungen geändert werden.

Softwares
Mit der Software PEL Transfer lassen sich die in den PEL100-Recordern gespeicherten Daten problemlos auswerten. Durch die verschiedenen Leistungsmesskampagnen kann die Software automatisch Energieverluste entdecken.
Neuheit: Die Software berechnet direkt die Kosten der verbrauchten Energien und zeigt sie in der jeweils ausgewählten lokalen Währung an.
Die Software-Plattform DATAVIEW kann automatisch Berichte erstellen. Der Benutzer kann für die verschiedenen Messwerte Alarmgrenzen eingeben und erhält so individualisierte Messberichte.

Einige technische Daten:

  • 5 Messungen pro Sekunde gleichzeitig in jeder Phase
  • Wirk-, Schein-, Blindleistung
  • Phase: cos phi, tan phi, PF
  • THD Oberwellen
  • IP54
