Chauvin Arnoux PEL 52 Leistungs- und Energierecorder zweiphasig Netz-Analysegerät

Chauvin Arnoux PEL 51 Leistungs- und Energierecorder   Lieferumfang: PEL51 1 Transporttasche 1 flexibler Stromwandler MA194-250 2 Spannungsmessleitungen (rot/sw) 2 Krokodilklemmen 1 SD-Karte 1 Netzkabel Typ C7 1 Adapter C8 1 Sicherheitsdatenblatt 1 Prüfbericht 1 mehrsprachige Schnellstartanleitung       Hauptmerkmale: • Kompakter Leistungs- und Energierecorder für einphasige Anwendungen •Perfekt geeignet, um den Verbrauch einzelner Verbraucher aufzuzeichnen •Vereinfacht die Suche nach Energiefressern, um den Stromverbrauch zu optimieren •Aufschlüsselung der gemessenen Leistungen / Energien: Wirkleistung P, Grundschwingungswirkleistung Pf, Grundschwingungsblindleistung Qf, Gesamtblindleistung N, Verzerrungsleistung D, Scheinleistung S •Autonom durch Selbstversorgung über den Spannungsmesseingang •Einfache Kommunikation über Webserver-Schnittstelle für Fernzugriff über das Netzwerk •PEL Transfer Software zur Konfiguration des Geräts sowie Auswertung und Exportieren der Daten

Chauvin Arnoux PEL 106 + C.A 1510 Netzanalysator mit 3G/GPRS, WiFi, Bluetooth, Ethernet, USB 4 Spannungseingänge + 4 Stromeingänge   Mit dem neuen 3G/GPRS-Verfahren kann der Benutzer eine SIM Karte in seinen PEL-Recorder stecken und so über eine GSM/3G-Verbindung drahtlos mit ihm kommunizieren. Da sich Messkampagnen oft über mehrere Tage oder Wochen erstrecken, besteht so die Möglichkeit, die einwandfreie Funktion des PEL-Recorders zu überprüfen.Durch diese Verfahren lassen sich die Messungen in Echtzeit verfolgen und die gemessenen Daten weltweit übermitteln.Bei einem Alarm kann sich der Benutzer automatisch eine E-Mail schicken lassen.   Lieferumfang: C.A PEL106 Netzanalysator, C.A 1510 CO2 Messgerät, Tasche, 5 Messleitungen, 5 Korkodilklemmen ( verriegelbar ), SD-Karte, SD Adapter, USB-Kabel, PC Software PEL TRANSFER zum kostenfreien Download auf der Hersteller Webseite     49-036 Bitte beachten Sie folgende Vorraussetzungen für 3G/GPRS Nutzung: Für das 3G/GPRS-Verfahren ist eine eigene Sim Karte notwendig, welche nicht im Lieferumfang enthalten ist. Sie müssen unter Konfiguration / Kommunikation / 3G den APN (Access Point Name) und den PIN-Code der SIM-Karte über die PEL Transfer-Software angeben. Der IRD-Server von Chauvin Arnoux wird automatisch aktiviert. Für die 3G-UMTS/GPRS-Verbindung werden die vom Gerät gesendeten Daten über einen von Chauvin Arnoux gehosteten IRDServer übertragen. Um die Daten auf Ihrem PC empfangen zu können, müssen Sie den IRD-Server in PEL Transfer aktivieren.     • Feldtaugliches Gehäuse IP67, unempfindlich gegen Stöße, UV-Strahlen und hohe Temperaturen• Vernetzbar über WiFi, 3G-UMTS/GPRS, LAN (Ethernet), Bluetooth und USB• Selbstversorgt über seine Spannungseingänge bis 1 000 V• Ständige Datenaufzeichnung im Takt bis herunter zu 200 ms• Messungen gemäß Norm IEEE 1459• 4 Spannungs- und 4 Stromeingänge• Geeignet für den Einbau an Strommasten     ErgonomieDank seines feldtauglichen Gehäuses in Schutzart IP67 lässt sich der PEL106 überall einsetzen. Er verfügt über 4 Eingänge für Spannung und 4 Eingänge für Strom.Keine Probleme mehr mit Batterien oder Akkus, da sich der Recorder über die Phase selbst mit Strom versorgt.Sein beleuchtetes LC-Display zeigt vier Messwerte digital an und ist hervorragend ablesbar. Der PEL106 verfügt über eine steckbare SD-/SD-HD-Speicherkarte, so dass die Daten von mehreren Monaten oder Jahren aufgezeichnet werden. MessungenDer PEL106 ist für alle Netzarten geeignet und erkennt automatisch die angeschlossenen Sensoren. Er misst Spannungen bis zu 1000 VAC/VDC und Ströme bis zu 10 kAAC / 5 kADC. Durch den großen Messumfang kann er Leistungen bis zu 10 GW/Gvar/GVA und Energien bis zu 4 EWh/EVAh/Evarh aufzeichnen.Weiterhin verfügt er über einen Alarm-Modus. Der Benutzer kann Alarmschwellen eingeben und eine Liste der Alarm-Vorkommnisse wird erstellt. AnalogmessungenIn Verbindung mit entfernt eingebauten Datenloggern L452 kann der PEL106 auch externe Parameter, wie etwa Temperaturen, Drücke, Drehmomente in bis zu 2x8 Kanälen aufzeichnen und so z.B. die Suche nach Störungsursachen verfeinern. Diese Funktion ermöglicht auch den Einsatz des PEL106 bei erneuerbaren Energien, wie etwa bei Windkraftanlagen. Extrem gut vernetzbarDer PEL106 verfügt über eine Vielzahl von Kommunikationsmöglichkeiten: USB, Ethernet, Bluetooth, WiFi und 3G/GPRS. Mit dem neuen 3G/GPRS-Verfahren kann der Benutzer eine SIM Karte in seinen PEL-Recorder stecken und so über eine GSM/3G-Verbindung drahtlos mit ihm kommunizieren. Bei einem Alarm kann sich der Benutzer eine E-Mail schicken lassen.Wenn sich der Zugang zum PEL106 durch Schutzeinrichtungen auf den Datennetzen schwierig gestaltet, ist ein Zugriff auf die Daten auch über einen IRD-Server möglich. SoftwaresMit der Software PEL Transfer lassen sich die in den PEL100-Recordern gespeicherten Daten problemlos auswerten. Durch die verschiedenen Leistungsmesskampagnen kann die Software automatisch Energieverluste entdecken.Neuheit: Die Software berechnet direkt die Kosten der verbrauchten Energien und zeigt sie in der jeweils ausgewählten lokalen Währung an.Die Software-Plattform DATAVIEW kann automatisch Berichte erstellen. Der Benutzer kann für die verschiedenen Messwerte Alarmgrenzen eingeben und erhält so individualisierte Messberichte. Einige technische Daten: Erfassungstakt ab 200 ms Spannungen, Ströme Wirk-, Schein-, Blindleistung Phase: cos phi, tan phi, PF THD Oberwellen Geschlossen: IP67, offen: IP54

Fluke 1662 Multifunktions Installationstester   Lieferumfang: Fluke 1662 mit Kalibrierzertifikat 6 AA-Batterien (IEC LR6) C1600 Hartschalenkoffer Zero-Adapter Robuste Netzmessleitung STD-Standard-Messleitungssatz C1600 Hartschalenkoffer Gepolsterter Trage- und Hüftgurt Kurzanleitung TP165X Tastkopf mit Auslösetaste und Messleitungen     Messfunktionen Messfunktion Spannung und Frequenz Polaritätsprüfer, erkennt unterbrochene N-Leiter Isolationswiderstand Durchgang und Widerstand Messen Sie Motorwicklungen mit Durchgangsprüfung Schleifen- und Netzimpedanz Erdschlussstrom (PEFC/IK) Voraussichtlicher Kurzschlussstrom (PSC/IK) Auslösezeit des RCD Auslösestrom des RCD (Rampentest) Misst in einer einzigen Prüfung die Auslösezeit und den Auslösestrom für RCD-Typ A und AC Variabler Prüfstrom für RCDs Automatische Testsequenz für Fehlerstrom-Schutzeinrichtungen (RCDs) Drehfeldrichtungsanzeiger Weitere Funktionen Ein- und ausschaltbarer automatischer Start für RCD- und Schleifenimpedanzmessung Selbsttest Beleuchtete Anzeige Uhrzeit und Datum (bei Verwendung mit optionaler FlukeView Software)   Wechselspannungsmessung Bereich 500 V Auflösung 0,1 V Genauigkeit 45 bis 66 Hz 0,8 % + 3 Digits Eingangsimpedanz 360 kΩ Überlastschutz 660 V effektiv Durchgangsprüfung (RLO) Messbereich (Bereichsautomatik) 20 Ω/200 Ω/2.000 Ω Auflösung 0,01 Ω/0,1 Ω/1 Ω Leerlaufspannung >4 V Isolationswiderstandsmessung (RISO) Prüfspannungen 100/250/500/1.000 V Genauigkeit der Prüfspannung (bei Nennprüfstrom) + 10 %, -0 % Prüfspannung 50 V100 V250 V500 V1.000 V Isolationswiderstands-Messbereich 20 MΩ/50 MΩ20 MΩ/100 MΩ20 MΩ/200 MΩ20 MΩ/200 MΩ/500 MΩ20 MΩ/200 MΩ/1.000 MΩ Auflösung 0,01 MΩ/0,1 MΩ0,01 MΩ/0,1 MΩ0,01 MΩ/0,1 MΩ0,01 MΩ/0,1 MΩ/1 MΩ0,01 MΩ/0,1 MΩ/1 MΩ Prüfstrom 1 mA bei 50 kΩ1 mA bei 100 kΩ1 mA bei 250 kΩ1 mA bei 500 kΩ1 mA bei 1 MΩ Schleifen- und Netzimpedanz (ZI) Bereich 10 Ω/0,001 Ω/Hochstrom-mΩ-Modus Auflösung 0,01 Ω/0,1 Ω/1 Ω Voraussichtlicher Kurzchlussstrom, PSC-Test Bereich 1.000 A/10 kA (50 kA) Auflösung 1 A/0,1 kA Berechnung Voraussichtlicher Erdschlussstrom (PEFC) oder voraussichtlicher Kurzschlussstrom (PSC) wird mittels Division der gemessenen Netzspannung durch die gemessene Schleifenimpedanz (L-PE) bzw. Netzimpedanz (L-N) ermittelt. RCD-Prüfung folgender Typen Typ des RCD AC¹G²,S³ Modell 1662 A ="4", AC¹, G²,S³ Anmerkungen ¹Reagiert auf Wechselstrom ²Allgemein, keine Verzögerung³Zeitverzögerung="4"Reagiert auf Impulssignal="5"Reagiert auf geglättetes Gleichstromsignal Auslösegeschwindigkeitstest (ΔT) Aktuelle Einstellungen¹ 10/30/100/300/500/1.000 mA – VAR10/30/100 mA Multiplikator x ½, x 1x 5 Messbereich RCD-Typ G 310 ms50 ms RCD-Typ S 510 ms160 ms Anmerkungen ¹1.000-mA--Typ nur Wechselstrom700-mA-Maximum-Typ A im VAR-ModusVAR-Modus für Typ B nicht verfügbar. RCD-Auslösestrommessung, Rampenverfahren (IΔN) Strombereich 30 % bis 110 % des Nennstroms des RCD¹ Stufengröße 10 % von IΔN² Verweilzeit Typ G 300 ms/Stufe Typ S 500 ms/Stufe Messgenauigkeit ±5 % Spezifizierte Auslösestrombereiche (EN 61008-1) 50 % bis 100 % für Typ AC35 % bis 140 % für Typ A (>10 mA)35 % bis 200 % für Typ A (≤10 mA)50 % bis 200 % für Typ B²5 % für Typ B Anmerkungen ¹30 % bis 150 % für Typ A IΔN > 10 mA30 % bis 210 % für Typ A IΔN = 10 mA20 % bis 210 % für Typ B Drehfeldrichtungsanzeige Symbol  Drehfeldrichtungsanzeiger ist aktiv. Allgemeine technische Daten Größe (L x B x H) 10 x 25 x 12,5 cm Gewicht (inkl. Batterien) 1,3 kg Batterieausführung, Batterieanzahl Typ AA, jeweils 6 Batterien Schutzart gemäß DIN EN 60529 IP 40 Sicherheit Gemäß EN 61010-1 Ausg. 2.0 (2001-02), UL 61010, ANSI/ISA –s82.02.01 2000 und CAN/CSA c22.2 Nr. 1010 2. Ausgabe Überspannungskategorie CAT III/500 V, CAT IV 300 V Relevante Normen EN61557-1 bis EN61557-7 2. Ausgabe und EN61557-10 2. Ausgabe

Chauvin Arnoux PEL 104 Netzanalysator + 3x MA194-350 Stromzangen mit 3G/GPRS, WiFi, Bluetooth, Ethernet, USB   Mit dem neuen 3G/GPRS-Verfahren kann der Benutzer eine SIM Karte in seinen PEL-Recorder stecken und so über eine GSM/3G-Verbindung drahtlos mit ihm kommunizieren. Da sich Messkampagnen oft über mehrere Tage oder Wochen erstrecken, besteht so die Möglichkeit, die einwandfreie Funktion des PEL-Recorders zu überprüfen.Durch diese Verfahren lassen sich die Messungen in Echtzeit verfolgen und die gemessenen Daten weltweit übermitteln.Bei einem Alarm kann sich der Benutzer automatisch eine E-Mail schicken lassen.   Lieferumfang: PEL104, 1 Transporttasche, 4 Messleitungen, 4 Krokodilklemmen, 1 Satz Kennzeichnungsteile, 1 Netzadapter 600 V, 1 SD-Karte, 1 Adapter SD-USB, 1 USB-Kabel,1 PC-Software PEL TRANSFER zum Download von der Webseite   Bitte beachten Sie folgende Vorraussetzungen für 3G/GPRS Nutzung: Für das 3G/GPRS-Verfahren ist eine eigene Sim Karte notwendig, welche nicht im Lieferumfang enthalten ist. Sie müssen unter Konfiguration / Kommunikation / 3G den APN (Access Point Name) und den PIN-Code der SIM-Karte über die PEL Transfer-Software angeben. Der IRD-Server von Chauvin Arnoux wird automatisch aktiviert. Für die 3G-UMTS/GPRS-Verbindung werden die vom Gerät gesendeten Daten über einen von Chauvin Arnoux gehosteten IRDServer übertragen. Um die Daten auf Ihrem PC empfangen zu können, müssen Sie den IRD-Server in PEL Transfer aktivieren.    Hauptmerkmale • Kompaktes Gehäuse mit Magnethalterung• Vernetzbar über WiFi, 3G-UMTS/GPRS, LAN (Ethernet), Bluetooth und USB• Android-App• Selbstversorgt über seine Spannungseingänge bis 600 V• Ständige Datenaufzeichnung im Takt bis herunter zu 200 ms• Messungen gemäß Norm IEEE 1459• 4 Spannungs- und 3 Stromeingänge     Der Leistungs-Datenlogger PEL104 misst und speichert sämtliche wichtigen Daten für eine genaue Analyse des Energieverbrauchs. Der PEL104 lässt sich ohne Netzunterbrechung einbauen und benutzen. ErgonomieAls tragbares, robustes und kompaktes Gerät mit Magnethalterung lässt sich der PEL104 einfach einbauen, wie z.B. in einen Schaltschrank. Der Recorder verfügt über 3 Eingänge für Spannung und 3 Eingänge für Strom. Keine Probleme mehr mit Batterien oder Akkus, da sich das Gerät mit dem mitgelieferten Zubehörteil über die Phase selbst mit Strom versorgt.Sein beleuchtetes LC-Display zeigt drei Messwerte digital an und ist hervorragend ablesbar.Der PEL 104 ist mit einer SD-Speicherkarte ausgerüstet, in der sich die Messdaten von mehreren Jahren speichern lassen — eine ideale Funktion für längere Messkampagnen. MessungenDer PEL104 ist für alle Netzarten geeignet und erkennt automatisch die angeschlossenen Sensoren. Er misst Spannungen bis zu 1000 VAC/VDC und Ströme bis zu 10 kAAC / 5 kADC. Durch den großen Messumfang kann er Leistungen bis zu 10 GW/Gvar/GVA und Energien bis zu 4 EWh/EVAh/Evarh aufzeichnen.Weiterhin verfügt er über einen Alarm-Modus. Der Benutzer kann Alarmschwellen eingeben und eine Liste der Alarm-Vorkommnisse wird erstellt. Extrem gut vernetzbarDer PEL104 verfügt über eine Vielzahl von Kommunikationsmöglichkeiten: USB, Ethernet, Bluetooth, WiFi und 3G/GPRS.Mit dem neuen 3G/GPRS-Verfahren kann der Benutzer eine SIM Karte in seinen PEL-Recorder stecken und so über eine GSM/3G-Verbindung drahtlos mit ihm kommunizieren. Da sich Messkampagnen oft über mehrere Tage oder Wochen erstrecken, besteht so die Möglichkeit, die einwandfreie Funktion des PEL-Recorders zu überprüfen.Durch diese Verfahren lassen sich die Messungen in Echtzeit verfolgen und die gemessenen Daten weltweit übermitteln.Bei einem Alarm kann sich der Benutzer automatisch eine E-Mail schicken lassen. AndroidVor Ort können durch eine Android-App die Funktion des PEL kontrolliert und seine Einstellungen geändert werden. SoftwaresMit der Software PEL Transfer lassen sich die in den PEL100-Recordern gespeicherten Daten problemlos auswerten. Durch die verschiedenen Leistungsmesskampagnen kann die Software automatisch Energieverluste entdecken.Neuheit: Die Software berechnet direkt die Kosten der verbrauchten Energien und zeigt sie in der jeweils ausgewählten lokalen Währung an.Die Software-Plattform DATAVIEW kann automatisch Berichte erstellen. Der Benutzer kann für die verschiedenen Messwerte Alarmgrenzen eingeben und erhält so individualisierte Messberichte. Einige technische Daten: 5 Messungen pro Sekunde gleichzeitig in jeder Phase Wirk-, Schein-, Blindleistung Phase: cos phi, tan phi, PF THD Oberwellen IP54

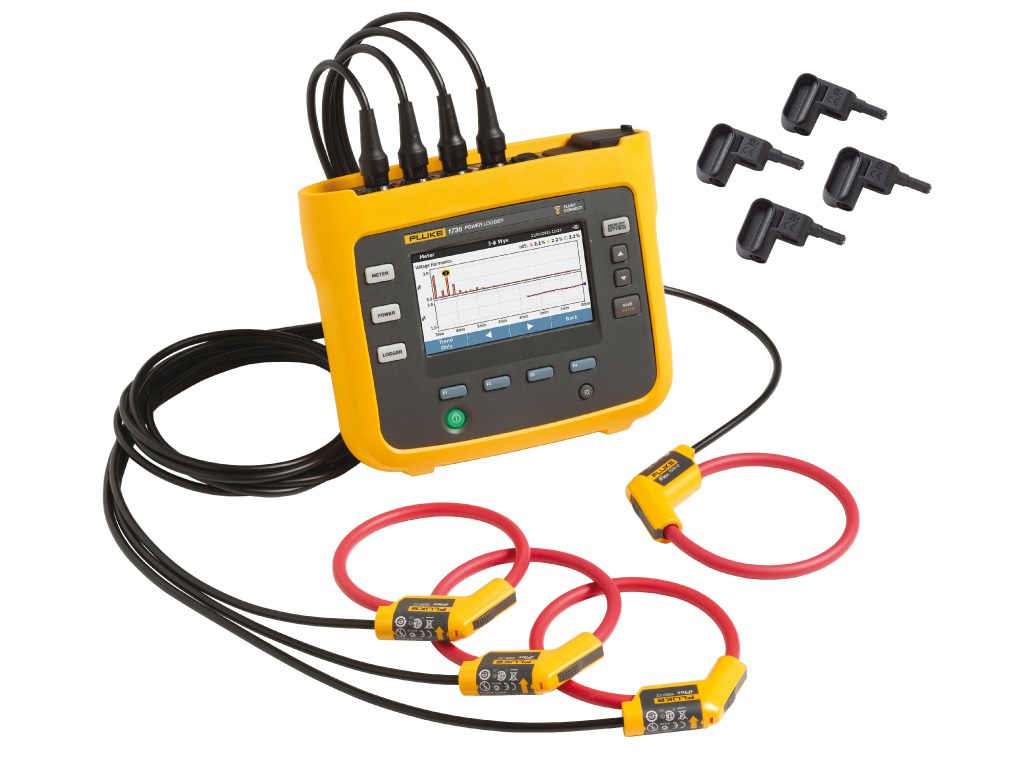

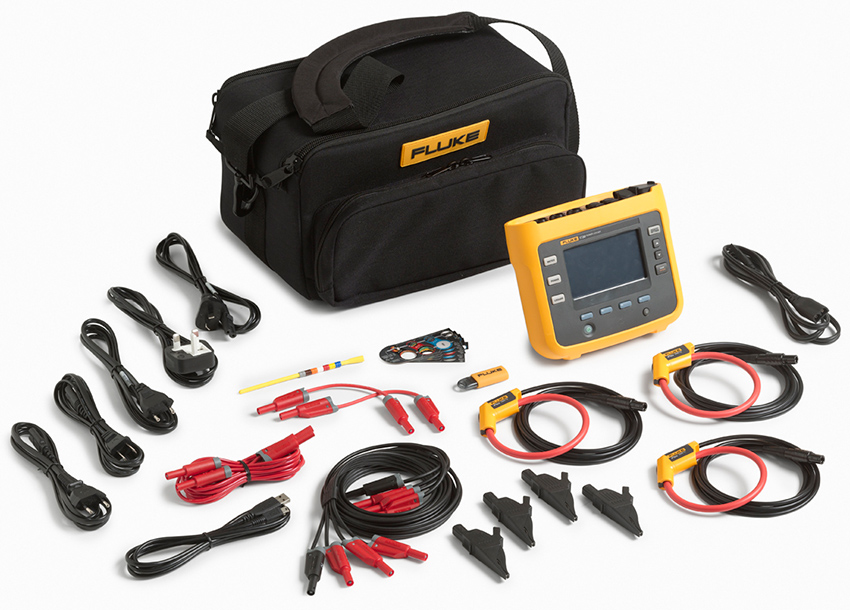

Fluke 1736/EUS-GOLD Energie Logger   Lieferumfang: FLuke 1736 · 1 x Spannungsprüfkabel · 4 x Krokodilklemmen · 4 x 1.500 A Stromsonden · 1 x Soft Case · 1 x USB-Kabel · 1 x DC Stromkabel · 1 x Info Paket · 3 x Netzkabel · 4 x Aufkleber · 1 x WiFi Adapter · 1 x Lithium Batterie · 1 x Farbcodierset · 1 x Magnetsondenset (4589220 - MP1-Magnetsonde 1).Energieanalyse-Plus-Software als Download   Bessere Erkennbarkeit von Problemen, weniger Unsicherheiten, bessere Netzqualität und bessere Beurteilung des Energieverbrauchs Der dreiphasige Power-Logger Fluke 1736 mit integrierter Fluke Connect® App und im Lieferumfang enthaltener Desktop-Software liefern Ihnen die Daten, die Sie für wichtige sofortige Entscheidungen über Netzqualität und Energieverbrauch benötigen. Das leistungsfähigste Messgerät zur Durchführung von Energieverbrauchsstudien und grundlegender Protokollierung der Netzqualität, Fluke 1736, erfasst automatisch über 500 Netzqualitätsparameter. Dadurch haben Sie einen besseren Einblick in die Daten, die Sie zur Optimierung von Systemzuverlässigkeit und Energieeinsparungen benötigen. Eine optimierte Bedienoberfläche, flexible Stromzangen und eine intelligente Funktion zur Überprüfung von Messdaten tragen zur Verringerung von Messfehlern bei. Die digitale Überprüfung und Korrektur häufiger Anschlussfehler erleichtert den Messaufbau und verringert Unsicherheiten bei Messungen. Über die Fluke Connect® App hat das gesamte Team ortsunabhängig Zugriff auf die Daten. Die App ermöglicht das Arbeiten aus sicherer Entfernung, ohne dass Sie eine persönliche Schutzausrüstung benötigen. Sie können wichtige Entscheidungen sofort treffen, müssen weniger häufig unmittelbar vor Ort sein und somit seltener die Zutrittskontrollen für die jeweilige Anlage absolvieren. Mit dem im Lieferumfang enthaltenen Softwarepaket „Fluke Energy Analyze Plus“ können Sie zur Erkennung von Problemen Messwerte schnell und einfach erfassen und grafisch darstellen und detaillierte Berichte zusammenstellen. Fluke 1736 ist der leistungsfähigste Power-Logger für allgemeine Anwendungen. Wenn Sie nach einem Power-Logger mit denselben nützlichen Funktionen für Energiestudien und erweiterten Funktionen zur Protokollierung der Netzqualität suchen, ist der Fluke 1738 die ideale Wahl.         Messfunktionen: Automatische Erfassung und Protokollierung von Spannung, Strom, Leistung, Oberschwingungen und zugehörigen Netzqualitätswerten. Kompatibel mit Fluke Connect®: Sie können die Daten lokal auf dem Gerät oder per Fernzugriff über die Fluke Connect App oder in der PC-Software anzeigen. Problemlose Stromversorgung des Messgerätes: Sie können das Messgerät direkt aus dem Stromkreis mit Strom versorgen, an dem Sie die Messung durchführen. Erfüllt höchste Sicherheitsspezifikationen: Überspannungskategorien CAT IV 600 V/CAT III 1000 V für Zuleitungen, Stromschienen und Leitungen zu Unterverteilungen. Messung an allen drei Phasen und am Neutralleiter: 4 flexible Stromzangen im Lieferumfang enthalten. Umfassende Protokollierung: Im Instrument können über 20 separate Protokollierungssitzungen gespeichert werden. Alle Messwerte werden automatisch protokolliert, sodass Ihnen kein Trend der Messdaten entgeht. Die Messdaten können sogar während der Protokollierungssitzungen und vor dem Herunterladen zur Echtzeitanalyse überprüft werden. Erfassung von Spannungseinbrüchen und -überhöhungen sowie Einschaltströmen: Mit Signalformschnappschüssen von Ereignissen und hochauflösenden Effektivwertprofilen einschließlich Datum, Zeitstempel und Schweregrad, sodass Sie mögliche Grundursachen von Netzqualitätsproblemen leichter erkennen können. Heller Farb-Touchscreen: Durchführung bequemer Analysen im Außeneinsatz und Datenprüfungen über den Grafikbildschirm. Einfache und intuitive Bedienung: Immer die richtigen Daten erfassen dank schneller, geführter grafischer Einrichtung und weniger Unsicherheit bezüglich der Verbindungen aufgrund intelligenter Prüffunktionen. Im Außeneinsatz komplette Einrichtung über das Bedienfeld oder die Fluke Connect App: keine Notwendigkeit, wegen Downloads und Geräteeinstellungen zum Arbeitsplatz zurückzukehren oder einen Computer mit zum Messort zu nehmen. Anwendungssoftware „Energy Analyze Plus“: Mit der automatischen Berichtsfunktion können Sie alle Einzelheiten des Energieverbrauchs und des Netzqualitätszustands herunterladen und analysieren.     Spezifikationen Genauigkeit Parameter Bereich Auflösung Eigengenauigkeit bei Referenzbedingungen (% v. Mw. + % v. Bereichsendwert) Spannung 1000 V 0,1 V ± (0,2 % + 0,01 %) Strom: Direkter Eingang i17xx-flex 1500, 30 cm 150 A 0,1 A ± (1 % + 0,02 %) 1500 A 1 A i17xx-flex 3000, 61 cm 300 A 1 A ± (1 % + 0,03 %) 3000 A 10 A i17xx-flex 6000, 91 cm 600 A 1 A ± (1,5 % + 0,03 %) 6000 A 10 A i40s-EL Stromzange 4 A 1 mA ± (0,7 % + 0,02 %) 40 A 10 mA Frequenz 42,5 Hz bis 69 Hz 0,01 Hz ± (0,1 %) Hilfseingang (Aux) ±10 V DC 0,1 mV ± (0,2 % + 0,02 %) Spannung min./max. 1000 V 0,1 V ± (1 % + 0,1 %) Strom min./max. Je nach Zubehör Je nach Zubehör ± (5 % + 0,2 %) Gesamtklirrfaktor (THD) der Spannung 1000% 0.10% ± 0,5 Gesamtklirrfaktor (THD) des Stroms 1000% 0.10% ± 0,5 Spannung, 2. bis 50. Harmonische 1000 V 0,1 V ≥ 10 V: ± 5 % v. Mw. < 10 V: ± 0,5 V Strom, 2. bis 50. Harmonische Je nach Zubehör Je nach Zubehör ≥ 3 % v. Strombereich: ± 5 % v. Mw. < 3 % v. Strombereich: ± 0,15 % v. Mw. Unsymmetrien 100% 0.1% ± 0,2 Eigenunsicherheit ± (% v. Mw. + % v. Bereichsendwert)¹ Parameter Einflussgröße iFlex1500-12 iFlex3000-24 iFlex6000-36 i40S-EL 150 A / 1500 A 300 A / 3000 A 600 A / 6000 A 4 A / 40 A Wirkleistung P Leistungsfaktor λ (PF) ≥ 0,99 1,2 % + 0,005 % 1,2 % + 0,0075 % 1,7 % + 0,0075 % 1,2 % + 0,005 % Wirkenergie Ea Scheinleistung S 0 ≤ Leistungsfaktor λ (PF) ≤ 1 1,2 % + 0,005 % 1,2 % + 0,0075 % 1,7 % + 0,0075 % 1,2 % + 0,005 % Scheinenergie Eap Blindleistung Q 0 ≤ Leistungsfaktor λ (PF) ≤ 1 2,5 % der gemessenen Scheinleistung Blindenergie Er Leistungsfaktor λ (PF) – ± 0,025 Verschiebungsfaktor der Grundschwingung DBF/cos ϕ Zusätzliche Unsicherheit in % des Bereiches¹ V P-N > 250 V 0.02% 0.02% 0.02% 0.02% ¹Bereich = 1000 V x Strombereich Referenzbedingungen: Umgebung: 23 °C ± 5 °C, Gerät wird mindestens 30 Minuten betrieben, keine externen elektrischen/magnetischen Felder, r. F. < 65 % Eingangsbedingungen: cos ϕ/PF = 1, sinusförmiges Signal f = 50/60 Hz, Stromversorgung 120 V / 230 V ± 10 %. Strom- und Leistungsspezifikationen: Eingangsspannung 1-phasig: 120 V/230 V bzw. 3-phasig Stern/Dreieck: 230 V/400 V Eingangsstrom: I > 10 % v. Strombereich Primärleiter der Stromzangen oder Rogowski-Messspulen in Mittelposition Temperaturkoeffizient: Für jedes Grad Celsius über 28 °C oder unter 18 °C ist die angegebene Genauigkeit mit dem Faktor 0,1 zu addieren.   Elektrische Spezifikationen Stromversorgung Spannungsbereich 100 V bis 500 V mit Sicherheitsstecker bei Energieversorgung über den Messkreis 100 V bis 240 V mit Standard-Netzkabel (IEC 60320 C7) Leistungsaufnahme Maximal 50 VA (max. 15 VA bei Stromversorgung über den IEC 60320 Eingang) Wirkungsgrad ≥ 68,2% (gemäß Energieeinsparverordnung) Maximaler Verbrauch im lastfreien Betrieb < 0,3 W nur bei Energieversorgung über den IEC 60320 Eingang Netzfrequenz 50/60 Hz ± 15 % Energieversorgung Li-Ionen 3,7 V, 9,25 Wh, vom Kunden austauschbar Betriebsdauer über Akku Vier Stunden im typischen Betriebsmodus, bis zu 5,5 Stunden im Energiesparmodus Ladedauer < 6 Stunden Messdatenerfassung Auflösung 16-Bit-Synchronabtastung Abtastfrequenz 10,24 kHz bei 50/60 Hz, synchronisiert mit Netzfrequenz Eingangssignalfrequenz 50/60 Hz (42,5 bis 69 Hz) Schaltkreistypen 1-Phase, 1-Phase-IT, Einphasen-Dreileiter (Spaltphase), 3-Phasen-Dreieck, 3-Phasen-Stern, 3-Phasen-Stern-IT, 3-Phasen-Stern symmetrisch, 3-Phasen-Aron/Blondel (2-Element-Dreieck), 3-Phasen-Dreieck offener Zweig, nur Strom (Lastgangmessungen) Datenspeicher Interner Flash-Speicher (nicht vom Benutzer austauschbar) Speicherkapazität Normalerweise für 10 Protokollierungssitzungen von 8 Wochen mit 1-minütigen Intervallen und 500 Ereignissen ausreichend¹ ¹Die Anzahl der möglichen Protokollierungssitzungen und der Protokollierungszeitraum sind von den Anforderungen des Anwenders abhängig. Basisintervall Gemessene Parameter Spannung, Strom, Aux, Frequenz, Gesamtverzerrung Spannung, Gesamtverzerrung Strom, Leistung, Leistungsfaktor, Grundschwingungsleistung, Wirkfaktor, Energie Mittelungsintervall Durch den Benutzer wählbar: 1 s, 5 s, 10 s, 30 s, 1 min, 5 min, 10 min, 15 min, 30 min Mittelungszeit für Min/Max-Werte Spannung, Strom: Effektivwert des vollen Zyklus wird bei jedem halben Zyklus aktualisiert (URMS1/2 gemäß IEC61000-4-30 Aux, Leistung: 200 ms Bedarfsintervall (Energiemessmodus) Gemessene Parameter Energie (Wh, VARh, VAh), PF, Spitzenlast, Energiekosten Intervall Durch den Benutzer wählbar: 5 min, 10 min, 15 min, 20 min, 30 min, Aus Netzqualitätsüberwachung Gemessener Parameter Spannung, Frequenz, Unsymmetrie, Spannungsoberschwingungen, Gesamtverzerrung Spannung, Stromoberschwingungen, Gesamtverzerrung Strom, Gesamtverzerrungsfaktor Mittelungsintervall 10 Min. Einzelne Oberschwingungen 2. bis 50. Harmonische Gesamtklirrfaktor Bei 50 Oberschwingungen berechnet Ereignisse Spannung:, Einbrüche, Überhöhungen, Unterbrechungen, Strom: Einschaltstrom Getriggerte Aufzeichnungen Effektivwert des vollen Zyklus wird bei jedem halben Zyklus aktualisiert (URMS1/2 gemäß IEC61000-4-30 Signalform von Spannung und Strom Einhaltung von Normen Oberschwingungen IEC 61000-4-7: Klasse 1 IEEE 519 (kurzzeitige Oberschwingungen) Netzqualität IEC 61000-4-30, Klasse S, IEC 62586-1 (PQI-S-Gerät) Stromversorgung IEEE 1459 Messung der Netzqualität EN 50160 (für gemessene Parameter) Schnittstellen USB-A Dateiübertragung per USB-Flash-Laufwerk, Firmware-Updates Max. Strom: 120 mA WLAN Dateiübertragung und Fernsteuerung über direkten Anschluss oder WLAN-Infrastruktur Bluetooth Lesen von Hilfsmessdaten von Fluke Connect® Modulen der Serie 3000 (erfordert 1738 oder optionales Upgrade für 1736) Mini-USB Für den Datendownload zum PC Spannungseingänge Anzahl der Eingänge 4 (3 Phasen + Neutralleiter) Maximal zulässige Eingangsspannung 1000 Veff , CF (Scheitelfaktor) 1,7 Eingangsimpedanz 10 MΩ Bandbreite (-3 dB) 42,5 Hz bis 3,5 kHz Skalierung 1:1 und variabel Überspannungskategorien CAT III 1000 V/CAT IV 600 V Stromeingänge Anzahl der Eingänge 4, Modus wird für angeschlossene Stromzangen automatisch gewählt Eingangsspannung Eingang Stromzange: 500 mVeff/50 mVeff; CF (Scheitelfaktor) 2,8 Eingang Rogowski-Spule 150 mVeff./15 mVeff. bei 50 Hz, 180 mVeff./18 mVeff. bei 60 Hz, Scheitelfaktor 4; alle Werte bei Nennbereich der Stromzange Bereich 1 A bis 150 A/10 A bis 1500 A mit Thin-Flexible-Stromzange i17XX-flex1500, 30 cm 3 A bis 300 A/30 A bis 3000 A mit Thin-Flexible-Stromzange i17XX-flex3000, 61 cm 6 A bis 600 A/60 A bis 6000 A mit Thin-Flexible-Stromzange i17XX-flex6000, 91 cm 40 mA bis 4 A/0,4 A bis 40 A mit 40 A i40s-EL Zange Bandbreite (-3 dB) 42,5 Hz bis 3,5 kHz Skalierung 1:1 und variabel Hilfseingänge (Aux) Anzahl der Eingänge 2 Eingangsbereich 0 bis ±10 V DC, 1 Messung/s Skalierungsfaktor Format: mx + b (Verstärkung und Offset), vom Bediener konfigurierbar Angezeigte Einheiten Vom Bediener konfigurierbar (7 Zeichen, beispielsweise, °C, psi, oder m/s) Drahtlose Datenübertragung Anzahl der Eingänge 2 Unterstützte Module Fluke Connect®, Serie 3000 Übertragungsrate 1 Messung/s Umgebungsdaten Betriebstemperaturbereich -10 °C bis +50 °C Temperaturbereich bei Lagerung -20 °C bis +60 °C, mit Akku: -20 °C bis +50 °C Relative Luftfeuchte bei Betrieb 10 °C bis 30 °C max. 95% rel. Luftfeuchtigkeit 30 °C bis 40 °C max. 75% rel. Luftfeuchtigkeit 40 °C bis 50 °C max. 45% rel. Luftfeuchtigkeit Betriebshöhe über NN 2000 m (bis zu 4000 m mit reduzierter Messkreiskategorie CAT II 1000 V/CAT III 600 V/CAT IV 300 V) Max. Höhenlage bei Lagerung 12.000 m Gehäuse Schutzart IP 50 gemäß EN60529 Schwingungen MIL-T- 28800E, Typ 3, Klasse III, Stil B Sicherheit und Überspannungskategorie IEC 61010-1 IEC-Stromversorgung: Überspannungskategorie II, Verschmutzungsgrad 2 Spannungsanschlüsse: Überspannungskategorie IV, Verschmutzungsgrad 2 IEC 61010-2-031: CAT IV 600 V / CAT III 1000 V Elektromagnetische Verträglichkeit EN 61326-1: Industrie-CISPR 11: Gruppe 1, Klasse Korea (KCC): Geräte der Klasse A (industrielle Rundfunk- und Kommunikationsgeräte) USA (FCC): 47 CFR 15, Teilabschnitt B. Dieses Produkt gilt gemäß Klausel 15.103 als ausgenommen. Temperaturkoeffizient 0,1 x Genauigkeitsspezifikation/°C Allgemeine technische Daten LCD-Farbbildschirm 4,3-Zoll TFT-Aktivmatrix, 480 x 272 Pixel, resistives Touch-Panel Gewährleistung Messgerät und Netzteil: Zwei Jahre (außer Akku) Zubehör: ein Jahr Kalibrierzyklus: alle 2 Jahre Abmessungen Instrument: 19,8 cm x 16,7 cm x 5,5 cm Netzteil: 13,0 cm x 13,0 cm x 4,5 cm Instrument mit angebrachtem Netzteil: 19,8 cm x 16,7 cm x 9 cm Gewicht Instrument: 1,1 kg Netzteil: 400 g Manipulationsschutz Schlitz für Kensington-Schloss Flexible Stromzange i17xx-flex 1500, 30 cm – Technische Daten Messbereich 1 bis 150 A AC/10 bis 1500 A AC Zerstörungsfreier Strom 100 kA (50/60 Hz) Eigenabweichung unter Referenzbedingungen* ±0,7% vom Messwert Genauigkeit 173x + iFlex ±(1% vom Messwerts+ 0,02% vom Messbereich) Temperaturkoeffizient im Betriebstemperaturbereich 0,05% vom Messwert/°C 0,09% vom Messwert/°F Arbeitsspannung 1000 V CAT III, 600 V CAT IV Länge des Flex-Sensors 305 mm Durchmesser des Sensorkabels 7,5 mm Minimaler Biegeradius 38 mm Länge des Ausgangskabels 2 m Gewicht 115 g Werkstoff des Stromzangenkabels TPR Kupplungsmaterial POM + ABS/PC Ausgangskabel TPR/PVC Betriebstemperaturbereich -20 °C bis +70 °C; Temperatur des Leiters, an dem gemessen wird, darf 80 °C nicht übersteigen Temperatur bei ausgeschaltetem Gerät -40 °C bis +80 °C Relative Luftfeuchtigkeit (Betrieb) 15% bis 85% nicht-kondensierend IP-Schutzart IP 50 gemäß IEC 60529 Gewährleistung Ein Jahr *Referenzbedingungen: Umgebung: 23 °C ±5 °C, keine externen elektrischen/magnetischen Felder, relative Feuchte 65% Primärer Leiter in Mittelposition
