OWON HDS2202 Digital Hand Oszilloskop + Multimeter 200MHz, 2 Kanal, Akku

Produktinformationen "OWON HDS2202 Digital Hand Oszilloskop + Multimeter 200MHz, 2 Kanal, Akku"

OWON HDS2202 Digital Hand Oszilloskop + Multimeter 200MHz, 2 Kanal, Akku



Lieferumfang:

  • HDS2202 Oszilloskop
  • Tasche
  • 1 Tastkopf
  • BNC Kabel auf Krokodilklemmen
  • Multimeter Messleitungen
  • USB Kabel mit Netzadapter
  • Kurzanleitung Englisch



Hauptmerkmale:

  • Oszilloskop + Multimeter Multifunktion in einem
  • 10.000 wfms/s Oszilloskop, 20.000 counts TRMS Multimeter
  • 3,5-Zoll-hochauflösender, kontrastreiches Farb-LCD-Display, geeignet für den Außenbereich
  • 18650 Lithiumbatterie, Stromverbrauch ≤3 W, kann ca. 6 Stunden ununterbrochen arbeiten
  • USB Typ-C - Schnittstelle, Unterstützung Energienbank, Unterstützung PC - Software - Verbindung
  • Selbstkalibrierungsfunktion
  • SCPI unterstützt, erleichtern sekundäre Entwicklung





Spezifikationen

「Oszilloskop」Spezifikationen


Modell

HDS242

HDS272

HDS2102

HDS2202

HDS242S

HDS272S

HDS2102S

HDS2202S

Bandbreite

40MHz

70MHz

100MHz

200MHz

40MHz

70MHz

100MHz

200MHz

Kanäle

2-Kanal-Oszilloskop

2-Kanal-Oszilloskop + 1-Kanal-Generator

Beispielrate

250MSa/s

500MSa/s

1GSa/s

250MSa/s

500MSa/s

1GSa/s

Akquisitionsmodell

Normal, Spitzenwert erkennen

Aufzeichnungslänge

8 TAUSEND

Anzeige

3,5-Zoll-LCD

Wellenform-Aktualisierungsrate

10.000 wfrs/s

Eingangskopplung

Gleichstrom, Wechselstrom und Erde

Eingangsimpedanz

1 MΩ±2%, parallel zu 16pF±10pF

Sondendämpfungsfaktoren

1X, 10X, 100X, 1000X, 10000X

max. Eingangsspannung

400 V (DC+AC, PK-PK, 1 MΩ Eingangsimpedanz) (10:1 Sondendämpfung)

Bandbreitenlimit (typisch)

20MHz

Horizontale Skala

5ns/div - 1000s/div, schrittweise 1 - 2 - 5

2ns/div - 1000s/div, schrittweise 1 - 2 - 5

5ns/div - 1000s/div, schrittweise 1 - 2 - 5

2ns/div - 1000s/div, schrittweise 1 - 2 - 5

Vertikale Empfindlichkeit

10mV/div - 10V/div

Vertikale Auflösung

8 Bit

Triggertyp

Rand

Trigger-Modi

Auto, Normal, Single

Automatische Messung

Frequenz, Periode, Amplitude, Max, Min, Mittelwert, PK-PK

Cursormessung

ΔV, ΔT, ΔT&ΔV zwischen Cursorn

Kommunikationsinterface

USB-Typ-C

「Multimeter」Spezifikationen (Standard)
max. Auflösung 20.000 zählt
Testmodus Spannungs-, Strom-, Widerstands-, Kapazitäts-, Dioden- und Durchgangsprüfung
Eingangsimpedanz 10 MΩ
Maximale Eingangsspannung Wechselstrom 750 V, Gleichstrom 1000 V
Maximaler Eingangsstrom Gleichstrom: 10A Wechselstrom: 10A
Diode 0 - 2V
「Wellenformgenerator」Spezifikationen (Nur für HDS242S, HDS272S, HDS2102S, HDS2202S)

Frequenzausgang
Sinus 0,1 Hz - 25 MHz
Quadrat 0,1 Hz - 5 MHz
Rampe 0,1Hz - 1MHz
Impuls 0,1 Hz - 5 MHz
Willkürlich 0,1 Hz - 5 MHz
Abtastrate 125MSa/s
Kanal 1-CH
Amplitudenbereich (hohe Impedanz) 20 mVss - 5 Vss
Wellenformlänge 8 TAUSEND
Vertikale Auflösung 14 Bit
Ausgangsimpedanz 50Ω



Kunden haben auch gesehen

OWON HDS2102S Digital Hand Oszilloskop 100MHz, 2 Kanal + Multimeter + Generator 25MHz + Akku
OWON HDS2102S Digital Hand Oszilloskop 100MHz, 2 Kanal + Multimeter + Generator 25MHz + Akku   Lieferumfang: HDS2102S Oszilloskop Tasche 1 Tastkopf BNC Kabel auf Krokodilklemmen Multimeter Messleitungen USB Kabel mit Netzadapter Kurzanleitung Englisch   Hauptmerkmale: Oszilloskop + Multimeter Multifunktion in einem 10.000 wfms/s Oszilloskop, 20.000 counts TRMS Multimeter 3,5-Zoll-hochauflösender, kontrastreiches Farb-LCD-Display, geeignet für den Außenbereich 18650 Lithiumbatterie, Stromverbrauch ≤3 W, kann ca. 6 Stunden ununterbrochen arbeiten USB Typ-C - Schnittstelle, Unterstützung Energienbank, Unterstützung PC - Software - Verbindung Selbstkalibrierungsfunktion SCPI unterstützt, erleichtern sekundäre Entwicklung Spezifikationen Modell HDS242 HDS272 HDS2102 HDS242S HDS272S HDS2102S Bandbreite 40MHz 70MHz 100MHz 40MHz 70MHz 100MHz Kanäle 2-Kanal-Oszilloskop 2-Kanal-Oszilloskop + 1-Kanal-Generator Beispielrate 250 MS/s 500 MS/s 250 MS/s 500 MS/s Akquisitionsmodell Normal, Spitzenwert erkennen Aufzeichnungslänge 8 TAUSEND Anzeige 3,5-Zoll-LCD Wellenform-Aktualisierungsrate 10.000 wfrs/s Eingangskopplung Gleichstrom, Wechselstrom und Masse Eingangsimpedanz 1 MΩ±2%, parallel zu 16pF±10pF Sondendämpfungsfaktoren 1X, 10X, 100X, 1000X, 10000X max. Eingangsspannung 400 V (DC+AC, PK-PK, 1 MΩ Eingangsimpedanz) (10:1 Sondendämpfung) Bandbreitenlimit (typisch) 20MHz Horizontale Skala 5ns/div - 1000s/div, schrittweise 1 - 2 - 5 2ns/div - 1000s/div, schrittweise 1 - 2 - 5 5ns/div - 1000s/div, schrittweise 1 - 2 - 5 2ns/div - 1000s/div, schrittweise 1 - 2 - 5 Vertikale Empfindlichkeit 10mV/div - 10V/div Vertikale Auflösung 8 Bit Triggertyp Rand Trigger-Modi Auto, Normal, Single Automatische Messung Periode, Frequenz, Mittelwert, PK-PK, Max, Min Cursormessung ΔV, ΔT, ΔT&ΔV zwischen Cursorn Kommunikationsinterface USB-Typ-C 「Multimeter」Spezifikationen (Standard) max. Auflösung 20.000 zählt Testmodus Spannungs-, Strom-, Widerstands-, Kapazitäts-, Dioden- und Durchgangsprüfung Eingangsimpedanz 10 MΩ Maximale Eingangsspannung Wechselstrom 750 V, Gleichstrom 1000 V Maximaler Eingangsstrom Gleichstrom: 10A Wechselstrom: 10A Diode 0 - 2V 「Wellenformgenerator」Spezifikationen (Nur für HDS242S, HDS272S, HDS2102S) Frequenzausgang Sinus 0,1 Hz - 25 MHz Quadrat 0,1 Hz - 5 MHz Rampe 0,1Hz - 1MHz Impuls 0,1 Hz - 5 MHz Willkürlich 0,1 Hz - 5 MHz Abtastrate 125MSa/s Kanal 1-CH Amplitudenbereich 20 mVss - 5 Vss Wellenformlänge 8 TAUSEND Vertikale Auflösung 14 Bit Ausgangsimpedanz 50Ω

260,61 €*
OWON HDS2102 Digital Hand Oszilloskop + Multimeter 100MHz, 2 Kanal, Akku
OWON HDS2102 Digital Hand Oszilloskop + Multimeter 100MHz, 2 Kanal, Akku   Lieferumfang: HDS2102 Oszilloskop Tasche 1 Tastkopf BNC Kabel auf Krokodilklemmen Multimeter Messleitungen USB Kabel mit Netzadapter Kurzanleitung Englisch   Hauptmerkmale: Oszilloskop + Multimeter Multifunktion in einem 10.000 wfms/s Oszilloskop, 20.000 counts TRMS Multimeter 3,5-Zoll-hochauflösender, kontrastreiches Farb-LCD-Display, geeignet für den Außenbereich 18650 Lithiumbatterie, Stromverbrauch ≤3 W, kann ca. 6 Stunden ununterbrochen arbeiten USB Typ-C - Schnittstelle, Unterstützung Energienbank, Unterstützung PC - Software - Verbindung Selbstkalibrierungsfunktion SCPI unterstützt, erleichtern sekundäre Entwicklung Spezifikationen Modell HDS242 HDS272 HDS2102 HDS242S HDS272S HDS2102 Bandbreite 40MHz 70MHz 100MHz 40MHz 70MHz 100MHz Kanäle 2-Kanal-Oszilloskop 2-Kanal-Oszilloskop + 1-Kanal-Generator Beispielrate 250 MS/s 500 MS/s 250 MS/s 500 MS/s Akquisitionsmodell Normal, Spitzenwert erkennen Aufzeichnungslänge 8 TAUSEND Anzeige 3,5-Zoll-LCD Wellenform-Aktualisierungsrate 10.000 wfrs/s Eingangskopplung Gleichstrom, Wechselstrom und Masse Eingangsimpedanz 1 MΩ±2%, parallel zu 16pF±10pF Sondendämpfungsfaktoren 1X, 10X, 100X, 1000X, 10000X max. Eingangsspannung 400 V (DC+AC, PK-PK, 1 MΩ Eingangsimpedanz) (10:1 Sondendämpfung) Bandbreitenlimit (typisch) 20MHz Horizontale Skala 5ns/div - 1000s/div, schrittweise 1 - 2 - 5 2ns/div - 1000s/div, schrittweise 1 - 2 - 5 5ns/div - 1000s/div, schrittweise 1 - 2 - 5 2ns/div - 1000s/div, schrittweise 1 - 2 - 5 Vertikale Empfindlichkeit 10mV/div - 10V/div Vertikale Auflösung 8 Bit Triggertyp Rand Trigger-Modi Auto, Normal, Single Automatische Messung Periode, Frequenz, Mittelwert, PK-PK, Max, Min Cursormessung ΔV, ΔT, ΔT&ΔV zwischen Cursorn Kommunikationsinterface USB-Typ-C 「Multimeter」Spezifikationen (Standard) max. Auflösung 20.000 zählt Testmodus Spannungs-, Strom-, Widerstands-, Kapazitäts-, Dioden- und Durchgangsprüfung Eingangsimpedanz 10 MΩ Maximale Eingangsspannung Wechselstrom 750 V, Gleichstrom 1000 V Maximaler Eingangsstrom Gleichstrom: 10A Wechselstrom: 10A Diode 0 - 2V

248,00 €*
OWON HDS2061M-N 60MHz 500MS/s 1Kanal Hand Oszilloskop
OWON HDS2061M-N Hand Oszilloskope & Multimeter    Das neue Digital Multimeter und Speicher Oszilloskop HDS2061M-N bietet hochwertige, zuverlässige Messtechnik zu einem einzigartigen Preis-Leistungsverhältnis. Das HDS2061M-N ist ein 1-Kanal Hand digital Speicher Oszi und Multimeter mit 60MHz bandbreite, 500MS/s sample rate und 3,7" (640x480 Pixel) Farb TFT-LCD Display. Lieferumfang: HDS2061M-N 1 DSO Tastkopf Multimeter Messleitung USB Kabel Software CD Netzkabel Bedienungsanleitung englisch Akku (6 Stunden Betriebszeit)  Soft bag Tasche

309,95 €*
OWON HDS2202S Digital Hand Oszilloskop + Generator, Multimeter 200MHz, 2 Kanal, Akku
OWON HDS2202S Digital Hand Oszilloskop + Generator, Multimeter 200MHz, 2 Kanal, Akku   Lieferumfang: HDS2202S Oszilloskop Tasche 1 Tastkopf BNC Kabel auf Krokodilklemmen Multimeter Messleitungen USB Kabel mit Netzadapter Kurzanleitung Englisch   Hauptmerkmale: Oszilloskop + Multimeter Multifunktion in einem 10.000 wfms/s Oszilloskop, 20.000 counts TRMS Multimeter 3,5-Zoll-hochauflösender, kontrastreiches Farb-LCD-Display, geeignet für den Außenbereich 18650 Lithiumbatterie, Stromverbrauch ≤3 W, kann ca. 6 Stunden ununterbrochen arbeiten USB Typ-C - Schnittstelle, Unterstützung Energienbank, Unterstützung PC - Software - Verbindung Selbstkalibrierungsfunktion SCPI unterstützt, erleichtern sekundäre Entwicklung     Spezifikationen 「Oszilloskop」Spezifikationen Modell HDS242 HDS272 HDS2102 HDS2202 HDS242S HDS272S HDS2102S HDS2202S Bandbreite 40MHz 70MHz 100MHz 200MHz 40MHz 70MHz 100MHz 200MHz Kanäle 2-Kanal-Oszilloskop 2-Kanal-Oszilloskop + 1-Kanal-Generator Beispielrate 250MSa/s 500MSa/s 1GSa/s 250MSa/s 500MSa/s 1GSa/s Akquisitionsmodell Normal, Spitzenwert erkennen Aufzeichnungslänge 8 TAUSEND Anzeige 3,5-Zoll-LCD Wellenform-Aktualisierungsrate 10.000 wfrs/s Eingangskopplung Gleichstrom, Wechselstrom und Erde Eingangsimpedanz 1 MΩ±2%, parallel zu 16pF±10pF Sondendämpfungsfaktoren 1X, 10X, 100X, 1000X, 10000X max. Eingangsspannung 400 V (DC+AC, PK-PK, 1 MΩ Eingangsimpedanz) (10:1 Sondendämpfung) Bandbreitenlimit (typisch) 20MHz Horizontale Skala 5ns/div - 1000s/div, schrittweise 1 - 2 - 5 2ns/div - 1000s/div, schrittweise 1 - 2 - 5 5ns/div - 1000s/div, schrittweise 1 - 2 - 5 2ns/div - 1000s/div, schrittweise 1 - 2 - 5 Vertikale Empfindlichkeit 10mV/div - 10V/div Vertikale Auflösung 8 Bit Triggertyp Rand Trigger-Modi Auto, Normal, Single Automatische Messung Frequenz, Periode, Amplitude, Max, Min, Mittelwert, PK-PK Cursormessung ΔV, ΔT, ΔT&ΔV zwischen Cursorn Kommunikationsinterface USB-Typ-C 「Multimeter」Spezifikationen (Standard) max. Auflösung 20.000 zählt Testmodus Spannungs-, Strom-, Widerstands-, Kapazitäts-, Dioden- und Durchgangsprüfung Eingangsimpedanz 10 MΩ Maximale Eingangsspannung Wechselstrom 750 V, Gleichstrom 1000 V Maximaler Eingangsstrom Gleichstrom: 10A Wechselstrom: 10A Diode 0 - 2V 「Wellenformgenerator」Spezifikationen (Nur für HDS242S, HDS272S, HDS2102S, HDS2202S) Frequenzausgang Sinus 0,1 Hz - 25 MHz Quadrat 0,1 Hz - 5 MHz Rampe 0,1Hz - 1MHz Impuls 0,1 Hz - 5 MHz Willkürlich 0,1 Hz - 5 MHz Abtastrate 125MSa/s Kanal 1-CH Amplitudenbereich (hohe Impedanz) 20 mVss - 5 Vss Wellenformlänge 8 TAUSEND Vertikale Auflösung 14 Bit Ausgangsimpedanz 50Ω

315,64 €*

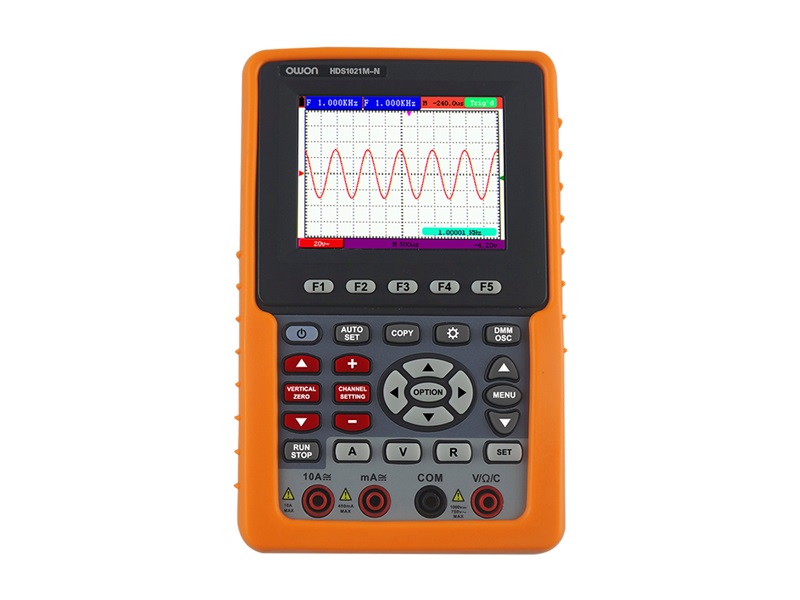

OWON HDS1022M-N HDS1022 20MHZ Handheld Oszilloskope + Multimeter
