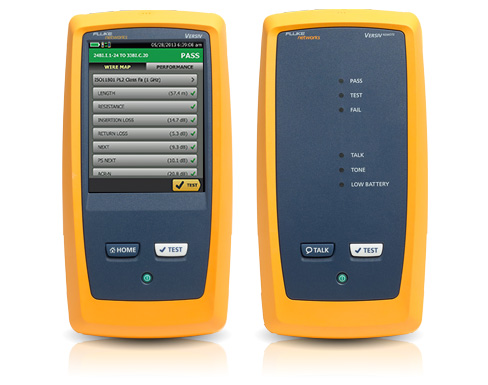

Produktinformationen "Miete Fluke DSX2-8000 Netzwerktester bis Klasse EA Cat.8.1 EN 50173 oder ISO/IEC 11801"
Vermietung nur an gewerbliche Kunden, Anmietung bitte immer per Email anfragen, mit gewünschtem Artikel sowie gewünschtem Mietzeitraum
Geeignet für Abnahmemessungen von Klasse EA bis Cat.8.1 im Permanent Link oder Channel nach EN 50173 oder ISO/IEC 11801
Mit gültiger Werkskalibrierung nach Herstellervorgaben (jährliche Werkskalibrierung)
Wochenmietpreis: 486,71 Euro inkl. Mwst. zzgl. einmaliger Bearbeitungsgebühr 27,00 Euro
Monatsmietpreis: 1362,79 Euro inkl. Mwst. zzgl einmaliger Bearbeitungsgebühr 27,00 Euro
Lieferumfang:
DSX2-8000 mit Wi-Fi Adapter - 2000 MHz CableAnalyzer
(1) Versiv MainUnit und (1) Versiv RemoteUnit
(2) DSX-8000 CableAnalyzer-Module , integr. Wi-Fi Adapter für Versiv-Hauptgerät
Satz aus (2) CAT 8/Class EA-Permanent Link-Adaptern (DSX-PLA804)
Satz aus (2) CAT 8/Class EA-Channel-Adaptern (DSX-CHA804)
(2) Befestigungsschlaufen
(1) Tragetasche mit Schultergurt
(1) USB-Schnittstellenkabel
(1) LinkWare-Software aktuellste Version auf USB-Stick
Benutzerhandbuch auf USB-Stick
(2) AC-Ladegeräte
Beschleunigt jeden Schritt im Kupfer-Zertifizierungsprozess
Das modulare Versiv™-Design unterstützt Kupfer-Zertifizierung, Faseroptikdämpfung, OTDR-Tests und Prüfung der Glasfaser-Endflächen.
Bislang unerreichtes Geschwindigkeitsniveau bei Cat 6A, 8, Class FA und allen aktuellen Standards
Das ProjX™-System verwaltet die Aufgabenanforderungen und -fortschritte von der Einrichtung bis zur Systemakzeptanz, um die vollständige Durchführung aller Prüfungen zu gewährleisten.
Die Taptive™-Benutzeroberfläche erleichtert die Einrichtung und eliminiert Fehler.
Analysieren Sie Testergebnisse und erstellen Sie professionelle Testberichte mithilfe der LinkWare™-Management-Software.
Grafische Darstellung von Fehlerquellen (z. B. Nebensprechen, Rückflussdämpfung und Abschirmungsfehler) für noch schnellere Diagnose
Intertek-verifiziert gemäß TIA Level 2G – die strengsten Anforderungen an die Genauigkeit
Unsere Kupferkabelzertifizierung-Tools werden von Verkabelungsfirmen weltweit unterstützt.
Integrierte Prüfung auf Alien Crosstalk (Fremdnebensprechen)
Kompatibel mit Linkware™ Live. Live Linkware ermöglicht das einfache Verfolgen von Jobfortschritt, den Echtzeitzugriff auf Prüfergebnisse, um Probleme im Feld schnell zu beheben und die einfache Übertragung und Konsolidierung von Testergebnissen vom Testgerät zur LinkWare™ PC Cable Test Management Software.
Vermietung nur an gewerbliche Kunden, Anmietung bitte immer per Email anfragen, mit gewünschtem Artikel sowie gewünschtem Mietzeitraum
Wochenmietpreis: 462,91Euro inkl. Mwst. zzgl. einmaliger Bearbeitungsgebühr 27,00 Euro
Monatsmietpreis: 1296,15Euro inkl. Mwst. zzgl einmaliger Bearbeitungsgebühr 27,00 Euro
Lieferumfang:
1 Versiv-Hauptgerät und Remote 2 DSX-5000 CableAnalyzer-Module Satz aus CAT 6A/Class EA-Permanent Link-Adaptern Satz aus CAT 6A/Class EA-Kanaladaptern Tasche USB-Kabel LinkWare-Software auf CD Benutzerhandbuch auf CD 2 AC-Ladegeräte Erklärung über Kalibrierungspraktiken und Kurzanleitung
Technische Daten:
Kabeltypen
Geschirmte und ungeschirmte paarige LAN-Verkabelung
TIA-Kategorie 3, 4, 5, 5e, 6, 6A: 100 Ω ISO/IEC-Klasse C, D, E, EA, F und FA: 100Ω und 120Ω
Standard Link Interface Adapter
Permanent Link-Adapter
Steckertyp: geschirmtes RJ45Optionaler Steckertyp: Tera
Channel-Adapter
Steckverbindertyp: geschirmtes RJ45Optionaler Steckverbindertyp: Tera
Test-Standards
TIA
Kategorie 3, 4, 5, 5e, 6, 6A per TIA 568-C.2
ISO/IEC
Klasse C- und D-, E-, Ea-, F-, FA-Zertifizierung per ISO/IEC 11801:2002 und Änderungen
Maximale Frequenz
1200 MHz
Allgemeine Spezifikationen
Geschwindigkeit des Autotests
VollständigerAutotest Kategorie 5e oder 6/Klasse D oder E: 9 Sekunden. Vollständige 2-polige-Autotest Kategorie 6A Klasse EA: 10 Sekunden
Unterstützte Testparameter (Der ausgewählte Teststandard bestimmt die Testparameter und den Frequenzbereich der Tests)
Verdrahtungsplan, Länge, Laufzeit, Verzögerungsabweichung, Gleichstrom-Schleifenwiderstand, Einfügedämpfung (Dämpfung), Rückflussdämpfung (RL), NEXT, Verhältnis Dämpfung zu Nebensprechen (ACR-N), ACR-F (ELFEXT), Leistungssummiertes ACR-F (ELFEXT), Leistungssummiertes NEXT, Leistungssummiertes ACR-N, Power Sum Alien Near End Xtalk (PS ANEXT), Power Sum Alien Attenuation Xtalk Ratio Far End (PS AACR-F)
Eingangsschutzbeschaltung
Geschützt gegen kontinuierliche Telco-Spannungen und 100 mA-Überstrom. Zeitweilige ISDN-Überspannungen werden keine Schäden verursachen.
Anzeige
5,7 LCD mit projektiertem Kapazitäts-Touchscreen
Gehäuse
Robuster Kunststoff mit Schutzbeschichtung
Abmessungen
Versiv-Hauptgerät mit DSX-5000-Modul und Batterie: 2,625 Zoll x 5,25 Zoll x 11,0 Zoll (6,67 cm x 13,33 cm x 27,94 cm)
Gewicht
Versiv-Hauptgerät mit DSX-5000-Modul und Batterie: 3 lbs, 5 oz (1,28 kg)
Haupteinheit und Remote:
Lithium-Ionen-Akkupack, 7,2 V
Typische Batterielebensdauer:
8 Stunden
Aufladezeit*
Tester aus: 4 Stunden zum Aufladen von 10 % bis 90 % Kapazität.
Unterstützte Sprachen
Englisch, Spanisch
Kalibrierung
Servicezentrum-Kalibrierungszeitraum: 1 Jahr
Umgebungsspezifikationen
Betriebstemperatur
32°F bis 113°F (0°C bis 45°C)
Lagertemperatur
-4°F bis +122°F (-20°C bis +50°C)
Relative Luftfeuchtigkeit, Betrieb
0 % bis 90 %, 32°F bis 95°F (0°C bis 35°C)0 % bis 70 %, 95°F bis 113°F (35°C bis 45°C)
Schwingung
Automatisch, 2 g, 5 Hz bis 500 Hz
Stoß
1 m Fallversuch mit und ohne Modul und Adapter
Sicherheit
CSA 22,2 Nr. 61010, IEC 61010-1 2. Ausgabe + Änderungen 1, 2
Betriebseinsatzhöhe
13.123 ft (4.000 m)
EMV
EN 61326-1
Leistungsspezifikationen **
Cat 6A/Class EA-Testmodi (und niedrigere Verbindungskategorien)
DSX-5000 CableAnalyzer-Module übertreffen die Anforderungen der Stufe IIIe von TIA 1152 und Stufe IV von IEC 61935-1.
Class FA-Testmodi
DSX-5000 CableAnalyzer-Module übertreffen die Anforderungen der Stufe V gemäß Entwurf der 4. Ausgabe von IEC 61935-1.
Länge der Twisted Pair-Verkabelung1
Ohne Remote
Mit Remote
Bereich
800 m (2600 Fuß)
150 m (490 Fuß)
Auflösung
0,1 m oder 1 ft
0,1 m oder 1 ft
Genauigkeit
± (0,3 m + 2 %); 0 m bis 150 m± (0,3 m + 4 %); 150 m bis 800 m
± (0,3 m + 2 %)
Laufzeitverzögerung
Ohne Remote
Mit Remote
Bereich
4000 ns
750 ns
Auflösung
1 ns
1 ns
Genauigkeit
± (2 ns + 2 %); 0 ns bis 750 ns± (2 ns + 4 %); 750 ns bis 4000 ns
± (2 ns + 2 %)
Verzögerungsabweichung
Bereich
0 ns bis 100 ns
Auflösung
1 ns
Genauigkeit
± 10 ns
DC-Schleifenwiderstandstest
Bereich
0 Ω bis 540 Ω
Auflösung
0,1 Ω
Genauigkeit
± (1 Ω + 1 %)
Überlasterholungszeit
Weniger als 10 Minuten bis zur Nenngenauigkeit nach Überspannung. Referenzierung ist erforderlich nach wiederholter oder lang andauernder Überspannung.
Fluke 714B Thermoelementkalibrator
Lieferumfang:
Fluke 714B
Magnetische Aufhängevorrichtung
Batterien
Handbuch
Werkskalibrierschein
Messleitungen
Der 714B kann (17) unterschiedliche Thermoelementtypen und Millivoltspannungen messen und simulieren.
Messen von 4-20-mA-Signalen bei gleichzeitiger Simulation eines Temperatursignals
Aufhängevorrichtung im Lieferumfang enthalten
konfigurierbare Geräteeinstellungen von 0 % und 100 % zur schnellen Prüfung der 25-%-Linearität
lineare Rampe und automatische Rampenfunktion in 25-%-Schritten anhand der 0-%- und 100-%-Einstellung
zwei Eingänge und Anzeige mit Hintergrundbeleuchtung zum mühelosen Ablesen der Messdaten
Beim Einschalten werden automatisch die zuletzt verwendeten Einstellungen aufgerufen, damit Testreihen bequem fortgesetzt werden können.
Spezifikationen für Kalibrierintervalle von 1 und 2 Jahren und Werks-Kalibrierzertifikat im Lieferumfang
Allgemeine technische Daten
Maximal zulässige angelegte Spannung zwischen beliebigem Anschluss und Masse oder zwischen zwei Anschlüssen
30 V
Betriebstemperatur
-10 °C bis 50 °C
Temperatur bei Lagerung
-30 °C bis 60 °C
Max. Höhenlage bei Betrieb
2.000 Meter
Max. Höhenlage bei Lagerung
12.000 Meter
Relative Feuchte(Betrieb bei % r. F., nichtkondensierend)
Nicht kondensierend
90 % (10 °C bis 30 °C)
75 % (30 °C bis 40 °C)
45 % (40 °C bis 50 °C)
(nicht kondensierend)
Anforderungen an die Schwingungsfestigkeit
MIL-T-28800E, Klasse 2
Fallversuchhöhe
1 Meter
IP-Schutzklasse
IEC 60529: IP52
ElektromagnetischeUmgebung
IEC 61326-1: Tragbare Geräte
Sicherheit
IEC 61010-1, max. 30 Vgegen Erde, Verschmutzungsgrad 2
Stromversorgung
4x 1,5-V-Batterie, Typ AA (LR6)
Abmessungen (H x B x T)
52,5 mm x 84 mm x 188,5 mm
Gewicht
515 g
mA-Messung, Gleichstrom
Auflösung
0 – 24 mA
Bereich
0,001 mA
Genauigkeit(% des Messwertes+ Zählwerte)
0,010 % + 2 μA
Temperaturkoeffizient
±(0,002 % des Messwertes + 0,002 % des Bereichsendwertes) /°C ( <18 °C oder >28 °C)
Millivoltmessung und -quelle
Auflösung
-10 mV bis 75 mV
Bereich
0,01 mV
Genauigkeit(% des Messwertes+ Zählwerte)
0,015% + 10 μA
Temperaturkoeffizient
±(0,002 % des Messwertes + 0,002 % des Bereichsendwertes) /°C ( <18 °C oder >28 °C)
Thermoelementeingang und -ausgang
TC Typ
Bereich (°C)
Messen (°C)
Quelle (°C)
1 Jahr
2 Jahre
1 Jahr
2 Jahre
E
-250 bis 200 °C
1.3
2
0.6
0.9
-200 bis -100 °C
0.5
0.8
0.3
0.4
-100 bis 600 °C
0.3
0.4
0.3
0.4
600 bis 1000 °C
0.4
0.6
0.2
0.3
N
-200 bis -100 °C
1
1.5
0.6
0.9
-100 bis 900 °C
0.5
0.8
0.5
0.8
900 bis 1300 °C
0.6
0.9
0.3
0.4
J
-210 bis -100 °C
0.6
0.9
0.3
0.4
-100 bis 800 °C
0.3
0.4
0.2
0.3
800 bis 1200 °C
0.5
0.8
0.3
0.3
K
-200 bis -100 °C
0.7
1
0.4
0.6
-100 bis 400 °C
0.3
0.4
0.3
0.4
400 bis 1200 °C
0.5
0.8
0.3
0.4
1200 bis 1372 °C
0.7
1
0.3
0.4
T
-250 bis -200 °C
1.7
2.5
0.9
1.4
-200 bis 0 °C
0.6
0.9
0.4
0.6
0 bis 400 °C
0.3
0.4
0.3
0.4
B
600 bis 800 °C
1.3
2
1
1.5
800 bis 1000 °C
1
1.5
0.8
1.2
1000 bis 1820 °C
0.9
1.3
0.8
1.2
R
-20 bis 0 °C
2.3
2.8
1.2
1.8
0 bis 100 °C
1.5
2.2
1.1
1.7
100 bis 1767 °C
1
1.5
0.9
1.4
S
-20 bis 0 °C
2.3
2.8
1.2
1.8
0 bis 200 °C
1.5
2.1
1.1
1.7
200 bis 1400 °C
0.9
1.4
0.9
1.4
1400 bis 1767 °C
1.1
1.7
1
1.5
C
0 bis 800 °C
0.6
0.9
0.6
0.9
800 bis 1200 °C
0.8
1.2
0.7
1
1200 bis 1800 °C
1.1
1.6
0.9
1.4
1800 bis 2316 °C
2
3
1.3
2
L
-200 bis -100 °C
0.6
0.9
0.3
0.4
-100 bis 800 °C
0.3
0.4
0.2
0.3
800 bis 900 °C
0.5
0.8
0.2
0.3
U
-200 bis 0 °C
0.6
0.9
0.4
0.6
0 bis 600 °C
0.3
0.4
0.3
0.4
BP
0 bis 1000 °C
1
1.5
0.4
0.6
1000 bis 2000 °C
1.6
2.4
0.6
0.9
2000 bis 2500 °C
2
3
0.8
1.2
XK
-200 bis 300 °C
0.2
0.3
0.2
0.5
300 bis 800 °C
0.4
0.6
0.3
0.6
G
100 bis 300 °C
1.6
2.4
1.2
1.8
300 bis 1500 °C
1
1.5
1
1.5
1500 bis 2320 °C
2
3
1.6
2.4
D
0 bis 300 °C
1.6
2.4
1.2
1.8
300 bis 1500 °C
1
1.5
1
1.5
1500 bis 2315 °C
2
3
1.6
2.4
P
0 bis 1000 °C
1.6
2.4
0.6
0.9
1000 bis 1395 °C
2
3
0.8
1.2
M
-50 bis 100 °C
1
1.5
0.4
0.6
100 bis 1000 °C
1.6
2.4
0.6
0.9
1000 bis 1410 °C
2
3
0.8
1.2
Fluke DSX-600 INTL 500MHz CableAnalyzer Netzwerktester
Vermietung nur an gewerbliche Kunden, Anmietung bitte immer per Email anfragen, mit gewünschtem Artikel sowie gewünschtem Mietzeitraum
Wochenmietpreis : 367,71 Euro inkl. Mwst. zzgl. einmaliger Bearbeitungsgebühr 27,00 Euro
Monatsmietpeis : 899,95Euro inkl. Mwst. zzgl einmaliger Bearbeitungsgebühr 27,00 Euro
Lieferumfang:
• DSX-600 CableAnalyzer Hauptgerät und Smart Remote
• Zwei Cat 6A/ Klasse EA Channel-Adapter
• Zwei Cat 6A/ Klasse EA Permanent Link-Adapter
• Ein RJ45-Referenzpatchkabel, 6-Zoll (15 cm)
• Tragetasche
• USB-Kabel für PC-Kommunikationen
• Zwei AC-Adapter
• DSX 600-Kurzanleitung
Hauptmerkmale:
• Kupferzertifizierung nach Cat 6A und Klasse EA
• Enthält Channelmessadapter; zusätzlich erhältlich sind robuste Permanent LinkAdapter mit abnehmbarem Prüfstecker
• Cat 6A -Testzeit: 10 Sekunden
• Das ProjX™ Management System macht den Test-Setup schnell und narrensicher
• HDTDX- und HDTDR-Diagnose ortet die Fehlerstelle
• Integrierbar mit LinkWare ™ Live zum Verwalten von Projekten und Messgeräten von jedem Smart Device.
• Professionelle PDF-Messberichte schnell und einfach mit Hilfe von LinkWare ™ PC erstellen.
Standards:
TIA - Kategorie 3, 5, 5e, 6, 6A per TIA 568-C.2 oder TIA-1005
Klasse C- und D, E, EA-Zertifizierung gem. ISO/IEC 11801:2002 und Änderungen
IEEE 802,3 - 10BASE-T, 100BASE-TX, 1000BASE-T, 10GBASE-T
Leistung:
Die Cat 6/Class E-Messzeit beträgt nur neun Sekunden und ist die10 zweitschnellste nach Cat 6A/Class EA und somit die schnellste Lösung zur Zertifizierung
Zeigt graphisch die Fehlerquelle an, die Algorithmen DSX-600 HDTDR und HDTDX bieten schnelle und leicht verständliche Anweisungen, wie der Fehler lokalisiert werden kann (Entfernung von der Testperson).
Gleichzeitige Verwaltung von bis zu 12.000 Cat 6A-Messergebnissen mit vollständigen Grafiken
Kapazitiver Touchscreen für eine schnellere Testereinrichtung mit einfach auszuwählenden Kabeltypen, Standards und Testparametern
Technische Daten
Kabeltypen
Geschirmte und ungeschirmte paarige LAN-Verkabelung
TIA-Kategorie 3, 4, 5, 5e, 6, 6A: 100 ΩISO/IEC Klasse C, D, E und EA: 100Ω und 120Ω
Test-Standards
TIA
Kategorie 3, 5, 5e, 6, 6A gem. TIA 568-C.2 oder TIA-1005
ISO/IEC
Klasse C- und D-, E-, Ea-, F-, FA-Zertifizierung gem. ISO/IEC 11801:2002 und Amendments
Maximale Frequenz
DSX-600: 500 MHz
Standard Link Interface Adapter
Permanent Link-Adapter
Steckertyp: shielded RJ45 (for DSX-600-PRO only)
Allgemeine Spezifikationen
Geschwindigkeit des Autotests
VollständigerAutotest Kategorie 5e oder 6/Klasse D oder E: 9 Sekunden;Vollständige 2-polige-Autotest Kategorie 6A Klasse EA: 10 Sekunden
Unterstützte Testparameter (Der Teststandard bestimmt die Testparameter und den dokumentierten Frequenzbereich)
Wire Map, Länge, Laufzeit, Laufzeit-Abweichung, Gleichstrom-Schleifenwiderstand, Einfügedämpfung (Dämpfung), Rückflussdämpfung (RL), NEXT, Attenuation-to-Crosstalk Ratio (ACR-N), ACR-F (ELFEXT), Power Sum ACR-F (ELFEXT), Power Sum NEXT, Power Sum ACR-N
Maximale Frequenz
500 MHz
Speichern von Testergebnissen
12.000 Cat 6A mit Grafiken
Anzeige
5,7 LCD mit projektiertem Kapazitäts-Touchscreen
Abmessungen
Haupteinheit und Smart-Remote: 2,625 Zoll x 5,25 Zoll x 11,0 Zoll (6,67 cm x 13,33 cm x 27,94 cm)
Gewicht
3 lbs (1,36 kg)
Batterie
Lithium-Ionen-Akkupack, 7,2 V
Batterielebensdauer
8 Stunden
Akku-Ladezeit
4 Stunden (unter 40 °C, Tester ausgeschaltet)
Umgebungsspezifikationen
Betriebstemperatur
32° F bis 113° F (0° C bis 45° C)
Lagertemperatur
-22° F bis +140° F (-30° C bis +60° C)
Relative Luftfeuchtigkeit - Betrieb (% RH ohne Kondensation)
0 % bis 90 %, 32 °F bis 95 °F: 0 °C bis 35 °C0 % bis 70 %, 95 °F bis 113 °F: 35 °C bis 45 °C
Schwingung
Gelegentlich, 2 g, 5 Hz -500 Hz
Stoß
1 m Fallversuch mit und ohne Module und Adapter angeschlossen
Sicherheit
CSA 22,2 No. 61010, IEC 61010-1 3rd Edition
Höhenlage
13.123 ft (4.000 m)10.500 m (3.200 ft) mit Netzadapter
EMV
EN 61326-1: Tragbar
GOSSEN MAVOSPEC LITE
Lieferumfang:
Mavospec Base, Aluminiumkoffer, Etui, Akku, USB-Kabel, Netzteil, Trageleine, 4 GB microSD Speicherkarte, Gebrauchsanweisung
Mavospec Lite gibt Ihnen zertifizierte Sicherheit – für Licht, das in allen Aspekten optimal Ihre Anforderungen erfüllt
Bei jeder Beleuchtungssituation – von privatem Wohnungsbau über den professionellen bis hin zum industriellen Bereich – ist die Einhaltung definierter Werte und Standards sowie die Berücksichtigung quantitativer und qualitativer Anforderungen entscheidend für die erzielte Lichtwirkung. Mavospec Lite prüft Ihr Licht und liefert Ihnen zertifiziert und dokumentiert alle relevanten Faktoren – für mehr Sicherheit, von der Planung bis zur Inbetriebnahme.
MAVOSPEC LITE UNTERSTÜTZT SIE BEI DER LICHTPLANUNG
Von der Auswahl und Abstimmung unterschiedlicher Lichtquellen bis hin zur Prüfung der Ergebnisse und die Abnahme der Installation liefert Ihnen Mavospec Lite alle wichtigen Werte.
MAVOSPEC LITE FINDET PROAKTIV PROBLEME DER ELEKTROINSTALLATION
Mit der proaktiven Prüfung der Lichtqualität gelieferter Leuchten können Sie spätere Reklamationen schon im Vorfeld vermeiden und durch die schnelle Überprüfung der Lichtinstallation auf Knopfdruck sorgen Sie für reibungslose Abnahmen.
MAVOSPEC LITE SICHERT NORMGERECHTE ARBEITSPLÄTZE
Für Arbeitsplätze ist in Normen eine definierte, exakt spezifizierte Lichtqualität vorgeschrieben. In Branchen wie der Medizintechnik, Kosmetik oder Chemie sind diese Anforderungen nochmals deutlich höher. Mavospec Lite liefert Ihnen einfach und schnell alle entscheidenden Werte – für zertifiziert sicheres Licht.
MAVOSPEC LITE MACHT ÖFFENTLICHE PLÄTZE SICHER
Umstellung auf LED-Beleuchtung oder Neuinstallationen im öffentlichen Raum – Licht muss hier für Sicherheit sorgen und Normen erfüllen. Mavospec Lite unterstützt Sie bei der Prüfung und gibt Ihnen zertifizierte, dokumentierte Sicherheit.
MESSGRÖSSE / MESSGERÄTMAVOSPEC LITEMAVOSPEC BASE
Beleuchtungsstärke E [lx]
■
■
Bestrahlungsstärke Ee
■
Luminous Efficacy Ratio – LER
■
Spektrale Leistungsverteilung [mW/m²/nm]
■
■
Farbort, Farbkoordinaten x,y [CIE 1931]
■
■
Farbort, Farbkoordinaten u‘,v‘ [CIE 1960]
■
■
Farbort, Farbkoordinaten u‘,v‘ [CIE 1976]
■
■
Farbtemperatur [K] – CCT
■
■
Farbtemperaturdifferenz zu Planck Duv
■
■
Farbwiedergabeindex Ra, Re, R1…R15 – CRI
■
■
Gamut Area Index – GAI
■
■
MESSGRÖSSE / MESSGERÄTMAVOSPEC LITEMAVOSPEC BASE
Farbwiedergabe IES TM-30 Rf, Rg
■
Dominante Wellenlänge
■
Farbreinheit
■
Flicker Index, %, Frequenz, Scope, IEEE 1798
■
Peakwellenlänge
■
Referenzmodus
■
PPFD [µmol/m²s], UV, Blau, Grün, Rot, FR
■
TLCI
■
Auswertung
Excel Template
Excel Template
Datenlogger
Excel Template
Excel Template
Transportkoffer aus Aluminium
■
Miete Fluke 1738 Netzanalysator
Vermietung nur an gewerbliche Kunden, Anmietung bitte immer per Email anfragen, mit gewünschtem Artikel sowie gewünschtem Mietzeitraum
Monatsmietpreis: 989,95 Euro inkl. Mwst. zzgl einmaliger Bearbeitungsgebühr 27,00 Euro
Wochenmietpreis: 415,31 Euro inkl. Mwst. zzgl einmaliger Bearbeitungsgebühr 27,00 Euro
Lieferumfang:
Fluke 1738
Netzteil
Spannungsmessleitungen
4x Krokodilklemmen
4x flexible Stromzangen (30 cm, 1500 A)
Tragetasche
Energy-Analyse-Software
WLAN-Adapter
Netzkabel
Farbcodierungssatz
Dokumentation auf USB-Flash-Laufwerk
Messfunktionen: Automatische Erfassung und Protokollierung von Spannung, Strom, Leistung, Oberschwingungen und zugehörigen Netzqualitätswerten.
Kompatibel mit Fluke Connect®: Sie können die Daten lokal am Messinstrument, über die Fluke Connect App und über die PC-Software sowie über die WLAN-Infrastruktur der Einrichtung anzeigen.
Problemlose Stromversorgung des Messgeräts: Sie können das Messgerät direkt aus dem Stromkreis mit Strom versorgen, an dem Sie die Messung durchführen.
Erfüllt höchste Sicherheitsspezifikationen: Überspannungskategorien CAT IV 600 V/CAT III 1000 V für Zuleitungen, Stromschienen und Leitungen zu Unterverteilungen.
Messung an allen drei Phasen und am Neutralleiter: 4 flexible Stromzangen im Lieferumfang enthalten.
Umfassende Protokollierung: Im Instrument können über 20 separate Protokollierungssitzungen gespeichert werden. Alle Messwerte werden automatisch protokolliert, sodass Ihnen kein Trend der Messdaten entgeht. Die Messdaten können sogar während der Protokollierungssitzungen und vor dem Herunterladen zur Echtzeitanalyse überprüft werden.
Erfassung von Spannungseinbrüchen und -überhöhungen sowie Einschaltströmen: Ermöglicht Schnappschüsse von Ereignissen auf Signalen und hochauflösenden Effektivwertprofile einschließlich Datum, Zeitstempel und Schweregrad, sodass Sie mögliche Grundursachen von Netzqualitätsproblemen leichter erkennen können.
Übersicht über den Netzqualitätszustand: Fasst die wichtigsten Parameter des Netzqualitätszustands zusammen, sodass Sie einen schnellen Einblick in den Zustand der gesamten elektrischen Anlage erhalten. Auf dieser Grundlage können Sie entscheiden ob weiterführende Analysen durchgeführt und die entsprechenden Berichte erarbeitet werden müssen.
Heller Farb-Touchscreen: Durchführung bequemer Analysen im Außeneinsatz und Datenprüfungen über den Grafikbildschirm.
Einfache und intuitive Bedienung: Immer die richtigen Daten erfassen dank schneller, geführter grafischer Einrichtung und weniger Unsicherheit bezüglich der Verbindungen aufgrund intelligenter Prüffunktionen.
Im Außeneinsatz komplette Einrichtung über das Bedienfeld oder die Fluke Connect App: Keine Notwendigkeit, wegen Downloads und Geräteeinstellungen zum Arbeitsplatz zurückzukehren oder einen Computer mit zum Messort zu nehmen.
Vollständig integrierte Protokollierung: Sie können andere Fluke Connect Geräte an Fluke 1738 anschließen, wenn Sie gleichzeitig maximal zwei weitere zu messende Parameter protokollieren möchten. Praktisch alle Parameter stehen auf einem Fluke Connect kompatiblen Wireless-Multimeter zur Verfügung.*
Anwendungssoftware Energy Analyze Plus: Mit der automatischen Berichtsfunktion können Sie alle Einzelheiten des Energieverbrauchs und des Netzqualitätszustands herunterladen und analysieren.
Spezifikationen
Genauigkeit
Parameter
Bereich
Auflösung
Eigengenauigkeit bei Referenzbedingungen (% v. Mw. + % v. Bereichsendwert)
Spannung
1000 V
0,1 V
± (0,2 % + 0,01 %)
Strom: Direkter Eingang
i17xx-flex 1500, 30 cm
150 A
0,1 A
± (1 % + 0,02 %)
1500 A
1 A
i17xx-flex 3000, 61 cm
300 A
1 A
± (1 % + 0,03 %)
3000 A
10 A
i17xx-flex 6000, 91 cm
600 A
1 A
± (1,5 % + 0,03 %)
6000 A
10 A
i40s-EL Stromzange
4 A
1 mA
± (0,7 % + 0,02 %)
40 A
10 mA
Frequenz
42,5 Hz bis 69 Hz
0,01 Hz
± (0,1 %)
Hilfseingang (Aux)
±10 V DC
0,1 mV
± (0,2 % + 0,02 %)
Spannung min./max.
1000 V
0,1 V
± (1 % + 0,1 %)
Strom min./max.
Je nach Zubehör
Je nach Zubehör
± (5 % + 0,2 %)
Gesamtklirrfaktor (THD) der Spannung
1000%
0.10%
± 0,5
Gesamtklirrfaktor (THD) des Stroms
1000%
0.10%
± 0,5
Spannung, 2. bis 50. Harmonische
1000 V
0,1 V
≥ 10 V: ± 5 % v. Mw.
< 10 V: ± 0,5 V
Strom, 2. bis 50. Harmonische
Je nach Zubehör
Je nach Zubehör
≥ 3 % v. Strombereich: ± 5 % v. Mw.
< 3 % v. Strombereich: ± 0,15 % v. Mw.
Unsymmetrien
100%
0.1%
± 0,2
Eigenunsicherheit ± (% v. Mw. + % v. Bereichsendwert)¹
Parameter
Einflussgröße
iFlex1500-12
iFlex3000-24
iFlex6000-36
i40S-EL
150 A / 1500 A
300 A / 3000 A
600 A / 6000 A
4 A / 40 A
Wirkleistung P
Leistungsfaktor λ (PF) ≥ 0,99
1,2 % + 0,005 %
1,2 % + 0,0075 %
1,7 % + 0,0075 %
1,2 % + 0,005 %
Wirkenergie Ea
Scheinleistung S
0 ≤ Leistungsfaktor λ (PF) ≤ 1
1,2 % + 0,005 %
1,2 % + 0,0075 %
1,7 % + 0,0075 %
1,2 % + 0,005 %
Scheinenergie Eap
Blindleistung Q
0 ≤ Leistungsfaktor λ (PF) ≤ 1
2,5 % der gemessenen Scheinleistung
Blindenergie Er
Leistungsfaktor λ (PF)
–
± 0,025
Verschiebungsfaktor der Grundschwingung
DBF/cos ϕ
Zusätzliche Unsicherheit in % des Bereiches¹
V P-N > 250 V
0.02%
0.02%
0.02%
0.02%
¹Bereich = 1000 V x StrombereichReferenzbedingungen:
Umgebung: 23 °C ± 5 °C, Gerät wird mindestens 30 Minuten betrieben, keine externen elektrischen/magnetischen Felder, r. F. < 65 %
Eingangsbedingungen: cos ϕ/PF = 1, sinusförmiges Signal f = 50/60 Hz, Stromversorgung 120 V / 230 V ± 10 %.
Strom- und Leistungsspezifikationen: Eingangsspannung 1-phasig: 120 V/230 V bzw. 3-phasig Stern/Dreieck: 230 V/400 V Eingangsstrom: I > 10 % v. Strombereich
Primärleiter der Stromzangen oder Rogowski-Messspulen in Mittelposition
Temperaturkoeffizient: Für jedes Grad Celsius über 28 °C oder unter 18 °C ist die angegebene Genauigkeit mit dem Faktor 0,1 zu addieren.
Elektrische Spezifikationen
Stromversorgung
Spannungsbereich
100 V bis 500 V mit Sicherheitsstecker bei Energieversorgung über den Messkreis
100 V bis 240 V mit Standard-Netzkabel (IEC 60320 C7)
Leistungsaufnahme
Maximal 50 VA (max. 15 VA bei Stromversorgung über den IEC 60320 Eingang)
Wirkungsgrad
≥ 68,2% (gemäß Energieeinsparverordnung)
Maximaler Verbrauch im lastfreien Betrieb
< 0,3 W nur bei Energieversorgung über den IEC 60320 Eingang
Netzfrequenz
50/60 Hz ± 15 %
Energieversorgung
Li-Ionen 3,7 V, 9,25 Wh, vom Kunden austauschbar
Betriebsdauer über Akku
Vier Stunden im typischen Betriebsmodus, bis zu 5,5 Stunden im Energiesparmodus
Ladedauer
< 6 Stunden
Messdatenerfassung
Auflösung
16-Bit-Synchronabtastung
Abtastfrequenz
10,24 kHz bei 50/60 Hz, synchronisiert mit Netzfrequenz
Eingangssignalfrequenz
50/60 Hz (42,5 bis 69 Hz)
Schaltkreistypen
1-Phase, 1-Phase-IT, Einphasen-Dreileiter (Spaltphase), 3-Phasen-Dreieck, 3-Phasen-Stern, 3-Phasen-Stern-IT, 3-Phasen-Stern symmetrisch, 3-Phasen-Aron/Blondel (2-Element-Dreieck), 3-Phasen-Dreieck offener Zweig, nur Strom (Lastgangmessungen)
Datenspeicher
Interner Flash-Speicher (nicht vom Benutzer austauschbar)
Speicherkapazität
Normalerweise für 10 Protokollierungssitzungen von 8 Wochen mit 1-minütigen Intervallen und 500 Ereignissen ausreichend¹
¹Die Anzahl der möglichen Protokollierungssitzungen und der Protokollierungszeitraum sind von den Anforderungen des Anwenders abhängig.
Basisintervall
Gemessene Parameter
Spannung, Strom, Aux, Frequenz, Gesamtverzerrung Spannung, Gesamtverzerrung Strom, Leistung, Leistungsfaktor, Grundschwingungsleistung, Wirkfaktor, Energie
Mittelungsintervall
Durch den Benutzer wählbar: 1 s, 5 s, 10 s, 30 s, 1 min, 5 min, 10 min, 15 min, 30 min
Mittelungszeit für Min/Max-Werte
Spannung, Strom: Effektivwert des vollen Zyklus wird bei jedem halben Zyklus aktualisiert (URMS1/2 gemäß IEC61000-4-30 Aux, Leistung: 200 ms
Bedarfsintervall (Energiemessmodus)
Gemessene Parameter
Energie (Wh, VARh, VAh), PF, Spitzenlast, Energiekosten
Intervall
Durch den Benutzer wählbar: 5 min, 10 min, 15 min, 20 min, 30 min, Aus
Netzqualitätsüberwachung
Gemessener Parameter
Spannung, Frequenz, Unsymmetrie, Spannungsoberschwingungen, Gesamtverzerrung Spannung, Stromoberschwingungen, Gesamtverzerrung Strom, Gesamtverzerrungsfaktor
Mittelungsintervall
10 Min.
Einzelne Oberschwingungen
2. bis 50. Harmonische
Gesamtklirrfaktor
Bei 50 Oberschwingungen berechnet
Ereignisse
Spannung:, Einbrüche, Überhöhungen, Unterbrechungen, Strom: Einschaltstrom
Getriggerte Aufzeichnungen
Effektivwert des vollen Zyklus wird bei jedem halben Zyklus aktualisiert (URMS1/2 gemäß IEC61000-4-30
Signalform von Spannung und Strom
Einhaltung von Normen
Oberschwingungen
IEC 61000-4-7: Klasse 1
IEEE 519 (kurzzeitige Oberschwingungen)
Netzqualität
IEC 61000-4-30, Klasse S, IEC 62586-1 (PQI-S-Gerät)
Stromversorgung
IEEE 1459
Messung der Netzqualität
EN 50160 (für gemessene Parameter)
Schnittstellen
USB-A
Dateiübertragung per USB-Flash-Laufwerk, Firmware-Updates Max. Strom: 120 mA
WLAN
Dateiübertragung und Fernsteuerung über direkten Anschluss oder WLAN-Infrastruktur
Bluetooth
Lesen von Hilfsmessdaten von Fluke Connect® Modulen der Serie 3000 (erfordert 1738 oder optionales Upgrade für 1736)
Mini-USB
Für den Datendownload zum PC
Spannungseingänge
Anzahl der Eingänge
4 (3 Phasen + Neutralleiter)
Maximal zulässige Eingangsspannung
1000 Veff , CF (Scheitelfaktor) 1,7
Eingangsimpedanz
10 MΩ
Bandbreite (-3 dB)
42,5 Hz bis 3,5 kHz
Skalierung
1:1 und variabel
Überspannungskategorien
CAT III 1000 V/CAT IV 600 V
Stromeingänge
Anzahl der Eingänge
4, Modus wird für angeschlossene Stromzangen automatisch gewählt
Eingangsspannung
Eingang Stromzange: 500 mVeff/50 mVeff; CF (Scheitelfaktor) 2,8
Eingang Rogowski-Spule
150 mVeff./15 mVeff. bei 50 Hz, 180 mVeff./18 mVeff. bei 60 Hz, Scheitelfaktor 4; alle Werte bei Nennbereich der Stromzange
Bereich
1 A bis 150 A/10 A bis 1500 A mit Thin-Flexible-Stromzange i17XX-flex1500, 30 cm
3 A bis 300 A/30 A bis 3000 A mit Thin-Flexible-Stromzange i17XX-flex3000, 61 cm
6 A bis 600 A/60 A bis 6000 A mit Thin-Flexible-Stromzange i17XX-flex6000, 91 cm
40 mA bis 4 A/0,4 A bis 40 A mit 40 A i40s-EL Zange
Bandbreite (-3 dB)
42,5 Hz bis 3,5 kHz
Skalierung
1:1 und variabel
Hilfseingänge (Aux)
Anzahl der Eingänge
2
Eingangsbereich
0 bis ±10 V DC, 1 Messung/s
Skalierungsfaktor
Format: mx + b (Verstärkung und Offset), vom Bediener konfigurierbar
Angezeigte Einheiten
Vom Bediener konfigurierbar (7 Zeichen, beispielsweise, °C, psi, oder m/s)
Drahtlose Datenübertragung
Anzahl der Eingänge
2
Unterstützte Module
Fluke Connect®, Serie 3000
Übertragungsrate
1 Messung/s
Umgebungsdaten
Betriebstemperaturbereich
-10 °C bis +50 °C
Temperaturbereich bei Lagerung
-20 °C bis +60 °C, mit Akku: -20 °C bis +50 °C
Relative Luftfeuchte bei Betrieb
10 °C bis 30 °C max. 95% rel. Luftfeuchtigkeit
30 °C bis 40 °C max. 75% rel. Luftfeuchtigkeit
40 °C bis 50 °C max. 45% rel. Luftfeuchtigkeit
Betriebshöhe über NN
2000 m (bis zu 4000 m mit reduzierter Messkreiskategorie CAT II 1000 V/CAT III 600 V/CAT IV 300 V)
Max. Höhenlage bei Lagerung
12.000 m
Gehäuse
Schutzart IP 50 gemäß EN60529
Schwingungen
MIL-T- 28800E, Typ 3, Klasse III, Stil B
Sicherheit und Überspannungskategorie
IEC 61010-1
IEC-Stromversorgung: Überspannungskategorie II, Verschmutzungsgrad 2
Spannungsanschlüsse: Überspannungskategorie IV, Verschmutzungsgrad 2
IEC 61010-2-031: CAT IV 600 V / CAT III 1000 V
Elektromagnetische Verträglichkeit
EN 61326-1: Industrie-CISPR 11: Gruppe 1, Klasse
Korea (KCC): Geräte der Klasse A (industrielle Rundfunk- und Kommunikationsgeräte)
USA (FCC): 47 CFR 15, Teilabschnitt B. Dieses Produkt gilt gemäß Klausel 15.103 als ausgenommen.
Temperaturkoeffizient
0,1 x Genauigkeitsspezifikation/°C
Allgemeine technische Daten
LCD-Farbbildschirm
4,3-Zoll TFT-Aktivmatrix, 480 x 272 Pixel, resistives Touch-Panel
Gewährleistung
Messgerät und Netzteil: Zwei Jahre (außer Akku)
Zubehör: ein Jahr
Kalibrierzyklus: alle 2 Jahre
Abmessungen
Instrument: 19,8 cm x 16,7 cm x 5,5 cm
Netzteil: 13,0 cm x 13,0 cm x 4,5 cm
Instrument mit angebrachtem Netzteil: 19,8 cm x 16,7 cm x 9 cm
Gewicht
Instrument: 1,1 kg
Netzteil: 400 g
Manipulationsschutz
Schlitz für Kensington-Schloss
Flexible Stromzange i17xx-flex 1500, 30 cm – Technische Daten
Messbereich
1 bis 150 A AC/10 bis 1500 A AC
Zerstörungsfreier Strom
100 kA (50/60 Hz)
Eigenabweichung unter Referenzbedingungen*
±0,7% vom Messwert
Genauigkeit 173x + iFlex
±(1% vom Messwerts+ 0,02% vom Messbereich)
Temperaturkoeffizient im Betriebstemperaturbereich
0,05% vom Messwert/°C 0,09% vom Messwert/°F
Arbeitsspannung
1000 V CAT III, 600 V CAT IV
Länge des Flex-Sensors
305 mm
Durchmesser des Sensorkabels
7,5 mm
Minimaler Biegeradius
38 mm
Länge des Ausgangskabels
2 m
Gewicht
115 g
Werkstoff des Stromzangenkabels
TPR
Kupplungsmaterial
POM + ABS/PC
Ausgangskabel
TPR/PVC
Betriebstemperaturbereich
-20 °C bis +70 °C; Temperatur des Leiters, an dem gemessen wird, darf 80 °C nicht übersteigen
Temperatur bei ausgeschaltetem Gerät
-40 °C bis +80 °C
Relative Luftfeuchtigkeit (Betrieb)
15% bis 85% nicht-kondensierend
IP-Schutzart
IP 50 gemäß IEC 60529
Gewährleistung
Ein Jahr
*Referenzbedingungen:
Umgebung: 23 °C ±5 °C, keine externen elektrischen/magnetischen Felder, relative Feuchte 65%
Primärer Leiter in Mittelposition
