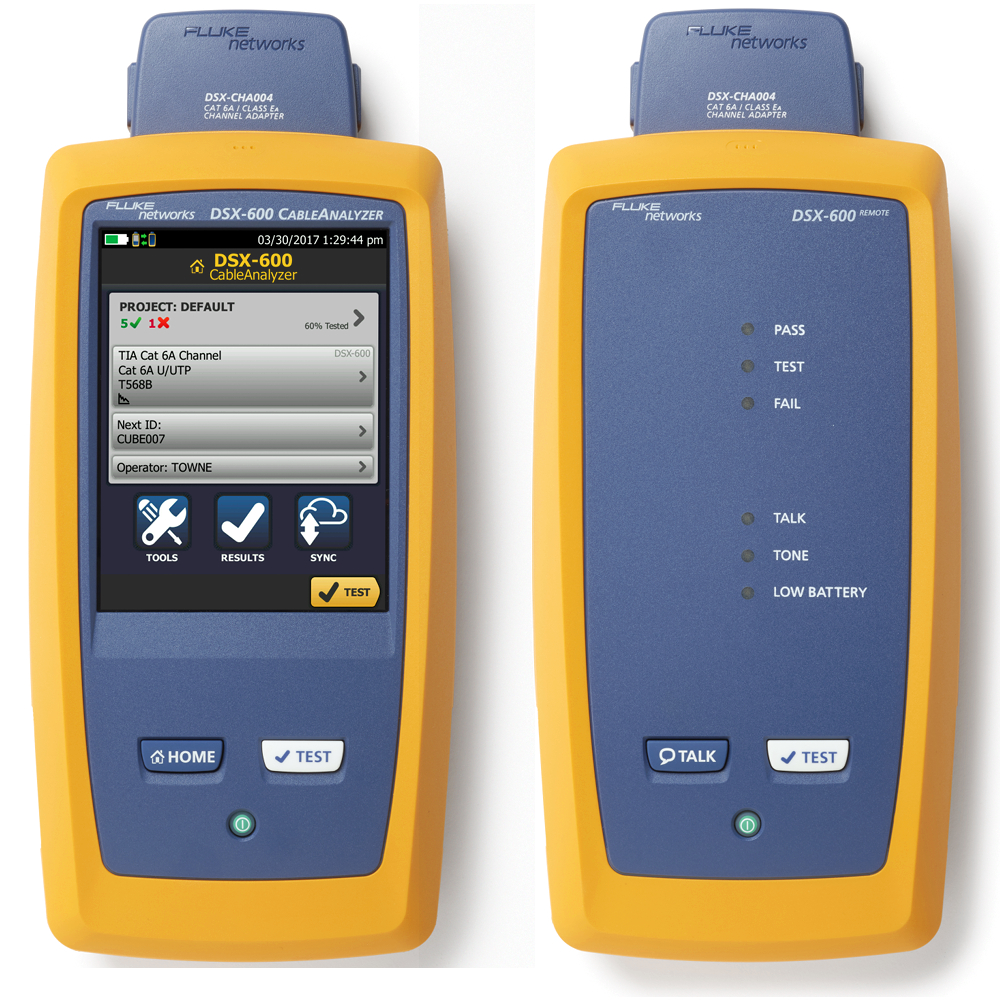

Die Cat 6/Class E-Messzeit beträgt nur neun Sekunden und ist die10 zweitschnellste nach Cat 6A/Class EA und somit die schnellste Lösung zur Zertifizierung
Zeigt graphisch die Fehlerquelle an, die Algorithmen DSX-600 HDTDR und HDTDX bieten schnelle und leicht verständliche Anweisungen, wie der Fehler lokalisiert werden kann (Entfernung von der Testperson).
Gleichzeitige Verwaltung von bis zu 12.000 Cat 6A-Messergebnissen mit vollständigen Grafiken
Kapazitiver Touchscreen für eine schnellere Testereinrichtung mit einfach auszuwählenden Kabeltypen, Standards und Testparametern
Technische Daten
Kabeltypen
Geschirmte und ungeschirmte paarige LAN-Verkabelung
TIA-Kategorie 3, 4, 5, 5e, 6, 6A: 100 Ω ISO/IEC Klasse C, D, E und EA: 100Ω und 120Ω
Test-Standards
TIA
Kategorie 3, 5, 5e, 6, 6A gem. TIA 568-C.2 oder TIA-1005
ISO/IEC
Klasse C- und D-, E-, Ea-, F-, FA-Zertifizierung gem. ISO/IEC 11801:2002 und Amendments
Maximale Frequenz
DSX-600: 500 MHz
Standard Link Interface Adapter
Permanent Link-Adapter
Steckertyp: shielded RJ45 (for DSX-600-PRO only)
Allgemeine Spezifikationen
Geschwindigkeit des Autotests
VollständigerAutotest Kategorie 5e oder 6/Klasse D oder E: 9 Sekunden; Vollständige 2-polige-Autotest Kategorie 6A Klasse EA: 10 Sekunden
Unterstützte Testparameter (Der Teststandard bestimmt die Testparameter und den dokumentierten Frequenzbereich)
Wire Map, Länge, Laufzeit, Laufzeit-Abweichung, Gleichstrom-Schleifenwiderstand, Einfügedämpfung (Dämpfung), Rückflussdämpfung (RL), NEXT, Attenuation-to-Crosstalk Ratio (ACR-N), ACR-F (ELFEXT), Power Sum ACR-F (ELFEXT), Power Sum NEXT, Power Sum ACR-N
Maximale Frequenz
500 MHz
Speichern von Testergebnissen
12.000 Cat 6A mit Grafiken
Anzeige
5,7 LCD mit projektiertem Kapazitäts-Touchscreen
Abmessungen
Haupteinheit und Smart-Remote: 2,625 Zoll x 5,25 Zoll x 11,0 Zoll (6,67 cm x 13,33 cm x 27,94 cm)
Gewicht
3 lbs (1,36 kg)
Batterie
Lithium-Ionen-Akkupack, 7,2 V
Batterielebensdauer
8 Stunden
Akku-Ladezeit
4 Stunden (unter 40 °C, Tester ausgeschaltet)
Umgebungsspezifikationen
Betriebstemperatur
32° F bis 113° F (0° C bis 45° C)
Lagertemperatur
-22° F bis +140° F (-30° C bis +60° C)
Relative Luftfeuchtigkeit - Betrieb (% RH ohne Kondensation)
0 % bis 90 %, 32 °F bis 95 °F: 0 °C bis 35 °C 0 % bis 70 %, 95 °F bis 113 °F: 35 °C bis 45 °C
Schwingung
Gelegentlich, 2 g, 5 Hz -500 Hz
Stoß
1 m Fallversuch mit und ohne Module und Adapter angeschlossen
Sicherheit
CSA 22,2 No. 61010, IEC 61010-1 3rd Edition
Höhenlage
13.123 ft (4.000 m) 10.500 m (3.200 ft) mit Netzadapter
Vermietung nur an gewerbliche Kunden, Anmietung bitte immer per Email anfragen, mit gewünschtem Artikel sowie gewünschtem Mietzeitraum
Wochenmietpreis: 462,91Euro inkl. Mwst. zzgl. einmaliger Bearbeitungsgebühr 27,00 Euro
Monatsmietpreis: 1296,15Euro inkl. Mwst. zzgl einmaliger Bearbeitungsgebühr 27,00 Euro
Lieferumfang:
1 Versiv-Hauptgerät und Remote 2 DSX-5000 CableAnalyzer-Module Satz aus CAT 6A/Class EA-Permanent Link-Adaptern Satz aus CAT 6A/Class EA-Kanaladaptern Tasche USB-Kabel LinkWare-Software auf CD Benutzerhandbuch auf CD 2 AC-Ladegeräte Erklärung über Kalibrierungspraktiken und Kurzanleitung
Technische Daten:
Kabeltypen
Geschirmte und ungeschirmte paarige LAN-Verkabelung
TIA-Kategorie 3, 4, 5, 5e, 6, 6A: 100 Ω ISO/IEC-Klasse C, D, E, EA, F und FA: 100Ω und 120Ω
Standard Link Interface Adapter
Permanent Link-Adapter
Steckertyp: geschirmtes RJ45Optionaler Steckertyp: Tera
Channel-Adapter
Steckverbindertyp: geschirmtes RJ45Optionaler Steckverbindertyp: Tera
Test-Standards
TIA
Kategorie 3, 4, 5, 5e, 6, 6A per TIA 568-C.2
ISO/IEC
Klasse C- und D-, E-, Ea-, F-, FA-Zertifizierung per ISO/IEC 11801:2002 und Änderungen
Maximale Frequenz
1200 MHz
Allgemeine Spezifikationen
Geschwindigkeit des Autotests
VollständigerAutotest Kategorie 5e oder 6/Klasse D oder E: 9 Sekunden. Vollständige 2-polige-Autotest Kategorie 6A Klasse EA: 10 Sekunden
Unterstützte Testparameter (Der ausgewählte Teststandard bestimmt die Testparameter und den Frequenzbereich der Tests)
Verdrahtungsplan, Länge, Laufzeit, Verzögerungsabweichung, Gleichstrom-Schleifenwiderstand, Einfügedämpfung (Dämpfung), Rückflussdämpfung (RL), NEXT, Verhältnis Dämpfung zu Nebensprechen (ACR-N), ACR-F (ELFEXT), Leistungssummiertes ACR-F (ELFEXT), Leistungssummiertes NEXT, Leistungssummiertes ACR-N, Power Sum Alien Near End Xtalk (PS ANEXT), Power Sum Alien Attenuation Xtalk Ratio Far End (PS AACR-F)
Eingangsschutzbeschaltung
Geschützt gegen kontinuierliche Telco-Spannungen und 100 mA-Überstrom. Zeitweilige ISDN-Überspannungen werden keine Schäden verursachen.
Anzeige
5,7 LCD mit projektiertem Kapazitäts-Touchscreen
Gehäuse
Robuster Kunststoff mit Schutzbeschichtung
Abmessungen
Versiv-Hauptgerät mit DSX-5000-Modul und Batterie: 2,625 Zoll x 5,25 Zoll x 11,0 Zoll (6,67 cm x 13,33 cm x 27,94 cm)
Gewicht
Versiv-Hauptgerät mit DSX-5000-Modul und Batterie: 3 lbs, 5 oz (1,28 kg)
Haupteinheit und Remote:
Lithium-Ionen-Akkupack, 7,2 V
Typische Batterielebensdauer:
8 Stunden
Aufladezeit*
Tester aus: 4 Stunden zum Aufladen von 10 % bis 90 % Kapazität.
Unterstützte Sprachen
Englisch, Spanisch
Kalibrierung
Servicezentrum-Kalibrierungszeitraum: 1 Jahr
Umgebungsspezifikationen
Betriebstemperatur
32°F bis 113°F (0°C bis 45°C)
Lagertemperatur
-4°F bis +122°F (-20°C bis +50°C)
Relative Luftfeuchtigkeit, Betrieb
0 % bis 90 %, 32°F bis 95°F (0°C bis 35°C)0 % bis 70 %, 95°F bis 113°F (35°C bis 45°C)
Schwingung
Automatisch, 2 g, 5 Hz bis 500 Hz
Stoß
1 m Fallversuch mit und ohne Modul und Adapter
Sicherheit
CSA 22,2 Nr. 61010, IEC 61010-1 2. Ausgabe + Änderungen 1, 2
Betriebseinsatzhöhe
13.123 ft (4.000 m)
EMV
EN 61326-1
Leistungsspezifikationen **
Cat 6A/Class EA-Testmodi (und niedrigere Verbindungskategorien)
DSX-5000 CableAnalyzer-Module übertreffen die Anforderungen der Stufe IIIe von TIA 1152 und Stufe IV von IEC 61935-1.
Class FA-Testmodi
DSX-5000 CableAnalyzer-Module übertreffen die Anforderungen der Stufe V gemäß Entwurf der 4. Ausgabe von IEC 61935-1.
Länge der Twisted Pair-Verkabelung1
Ohne Remote
Mit Remote
Bereich
800 m (2600 Fuß)
150 m (490 Fuß)
Auflösung
0,1 m oder 1 ft
0,1 m oder 1 ft
Genauigkeit
± (0,3 m + 2 %); 0 m bis 150 m± (0,3 m + 4 %); 150 m bis 800 m
± (0,3 m + 2 %)
Laufzeitverzögerung
Ohne Remote
Mit Remote
Bereich
4000 ns
750 ns
Auflösung
1 ns
1 ns
Genauigkeit
± (2 ns + 2 %); 0 ns bis 750 ns± (2 ns + 4 %); 750 ns bis 4000 ns
± (2 ns + 2 %)
Verzögerungsabweichung
Bereich
0 ns bis 100 ns
Auflösung
1 ns
Genauigkeit
± 10 ns
DC-Schleifenwiderstandstest
Bereich
0 Ω bis 540 Ω
Auflösung
0,1 Ω
Genauigkeit
± (1 Ω + 1 %)
Überlasterholungszeit
Weniger als 10 Minuten bis zur Nenngenauigkeit nach Überspannung. Referenzierung ist erforderlich nach wiederholter oder lang andauernder Überspannung.
DSX2-5000 INTL CableAnalyzer™ 1000MHz bis CAT6A
Beschleunigt jeden Schritt im Kupfer-Zertifizierungsprozess.
Lieferumfang:
1 Versiv-Hauptgerät und Remote
2 DSX-5000 CableAnalyzer-Module
Satz aus CAT 6A/Class EA-Permanent Link-Adaptern
Satz aus CAT 6A/Class EA-Kanaladaptern
2 Headsets
2 Handschlaufen
2 Schultergurte
Tragetasche
USB-Schnittstellenkabel
LinkWare-Software auf CD
AxTalk-Software auf CD
Benutzerhandbuch auf CD
2 AC-Ladegeräte
2 Universalkupplungen
2 AxTalk-Abschlussstecker
Erklärung über Kalibrierungspraktiken und Kurzanleitung
Technische Daten:
Kabeltypen
Geschirmte und ungeschirmte paarige LAN-Verkabelung
TIA-Kategorie 3, 4, 5, 5e, 6, 6A: 100 Ω ISO/IEC-Klasse C, D, E, EA, F und FA: 100Ω und 120Ω
Standard Link Interface Adapter
Permanent Link-Adapter
Steckertyp: geschirmtes RJ45Optionaler Steckertyp: Tera
Channel-Adapter
Steckverbindertyp: geschirmtes RJ45Optionaler Steckverbindertyp: Tera
Test-Standards
TIA
Kategorie 3, 4, 5, 5e, 6, 6A per TIA 568-C.2
ISO/IEC
Klasse C- und D-, E-, Ea-, F-, FA-Zertifizierung per ISO/IEC 11801:2002 und Änderungen
Maximale Frequenz
1200 MHz
Allgemeine Spezifikationen
Geschwindigkeit des Autotests
VollständigerAutotest Kategorie 5e oder 6/Klasse D oder E: 9 Sekunden. Vollständige 2-polige-Autotest Kategorie 6A Klasse EA: 10 Sekunden
Unterstützte Testparameter (Der ausgewählte Teststandard bestimmt die Testparameter und den Frequenzbereich der Tests)
Verdrahtungsplan, Länge, Laufzeit, Verzögerungsabweichung, Gleichstrom-Schleifenwiderstand, Einfügedämpfung (Dämpfung), Rückflussdämpfung (RL), NEXT, Verhältnis Dämpfung zu Nebensprechen (ACR-N), ACR-F (ELFEXT), Leistungssummiertes ACR-F (ELFEXT), Leistungssummiertes NEXT, Leistungssummiertes ACR-N, Power Sum Alien Near End Xtalk (PS ANEXT), Power Sum Alien Attenuation Xtalk Ratio Far End (PS AACR-F)
Eingangsschutzbeschaltung
Geschützt gegen kontinuierliche Telco-Spannungen und 100 mA-Überstrom. Zeitweilige ISDN-Überspannungen werden keine Schäden verursachen.
Anzeige
5,7 LCD mit projektiertem Kapazitäts-Touchscreen
Gehäuse
Robuster Kunststoff mit Schutzbeschichtung
Abmessungen
Versiv-Hauptgerät mit DSX-5000-Modul und Batterie: 2,625 Zoll x 5,25 Zoll x 11,0 Zoll (6,67 cm x 13,33 cm x 27,94 cm)
Gewicht
Versiv-Hauptgerät mit DSX-5000-Modul und Batterie: 3 lbs, 5 oz (1,28 kg)
Haupteinheit und Remote:
Lithium-Ionen-Akkupack, 7,2 V
Typische Batterielebensdauer:
8 Stunden
Aufladezeit*
Tester aus: 4 Stunden zum Aufladen von 10 % bis 90 % Kapazität.
Unterstützte Sprachen
Englisch, Spanisch
Kalibrierung
Servicezentrum-Kalibrierungszeitraum: 1 Jahr
Umgebungsspezifikationen
Betriebstemperatur
32°F bis 113°F (0°C bis 45°C)
Lagertemperatur
-4°F bis +122°F (-20°C bis +50°C)
Relative Luftfeuchtigkeit, Betrieb
0 % bis 90 %, 32°F bis 95°F (0°C bis 35°C)0 % bis 70 %, 95°F bis 113°F (35°C bis 45°C)
Schwingung
Automatisch, 2 g, 5 Hz bis 500 Hz
Stoß
1 m Fallversuch mit und ohne Modul und Adapter
Sicherheit
CSA 22,2 Nr. 61010, IEC 61010-1 2. Ausgabe + Änderungen 1, 2
Betriebseinsatzhöhe
13.123 ft (4.000 m)
EMV
EN 61326-1
Leistungsspezifikationen **
Cat 6A/Class EA-Testmodi (und niedrigere Verbindungskategorien)
DSX-5000 CableAnalyzer-Module übertreffen die Anforderungen der Stufe IIIe von TIA 1152 und Stufe IV von IEC 61935-1.
Class FA-Testmodi
DSX-5000 CableAnalyzer-Module übertreffen die Anforderungen der Stufe V gemäß Entwurf der 4. Ausgabe von IEC 61935-1.
Länge der Twisted Pair-Verkabelung1
Ohne Remote
Mit Remote
Bereich
800 m (2600 Fuß)
150 m (490 Fuß)
Auflösung
0,1 m oder 1 ft
0,1 m oder 1 ft
Genauigkeit
± (0,3 m + 2 %); 0 m bis 150 m± (0,3 m + 4 %); 150 m bis 800 m
± (0,3 m + 2 %)
Laufzeitverzögerung
Ohne Remote
Mit Remote
Bereich
4000 ns
750 ns
Auflösung
1 ns
1 ns
Genauigkeit
± (2 ns + 2 %); 0 ns bis 750 ns± (2 ns + 4 %); 750 ns bis 4000 ns
± (2 ns + 2 %)
Verzögerungsabweichung
Bereich
0 ns bis 100 ns
Auflösung
1 ns
Genauigkeit
± 10 ns
DC-Schleifenwiderstandstest
Bereich
0 Ω bis 540 Ω
Auflösung
0,1 Ω
Genauigkeit
± (1 Ω + 1 %)
Überlasterholungszeit
Weniger als 10 Minuten bis zur Nenngenauigkeit nach Überspannung. Referenzierung ist erforderlich nach wiederholter oder lang andauernder Überspannung.
Miete Fluke 1730/1732 Dreiphasiger Power Logger Netz Analyse Gerät
Vermietung nur an gewerbliche Kunden, Anmietung bitte immer per Email anfragen, mit gewünschtem Artikel sowie gewünschtem Mietzeitraum
Wochenmietpreis: 296,31 Euro inkl. Mwst. zzgl einmaliger Bearbeitungsgebühr 27,00 Euro
Monatsmietpreis: 772,31 Euro inkl. Mwst. zzgl einmaliger Bearbeitungsgebühr 27,00 Euro
Lieferumfang:
Netzteil, Spannungsmessleitung, schwarze Sicherheits-Abgreifklemme, dreiteiliger Satz Thin-Flexi-Strommessspitzen, Netzkabel, Messleitung mit stapelbaren Steckern, Netzkabel, USB-Kabel, Tasche, Dokumentations-Infopackm 4 GB USB-Flash-Laufwerk (einschließlich Benutzerhandbuch)
Problemlos Möglichkeiten für Energieeinsparungen in Ihrem Gebäude erkennen
Der dreiphasige Energy Logger Fluke 1730 wurde speziell für energiebewusste Kunden wie Sie entwickelt. Mit ihm lassen sich Stellen, an denen Energie verschwendet wird, einfach erkennen. Die Aufzeichnung des Energieverbrauchs in Ihrem Gebäude hilft dabei, Möglichkeiten für Energieeinsparungen zu identifizieren, und liefert leicht verständliche Daten, die die Grundlage für entsprechende Maßnahmen bilden.
Mit dem 1730 können Sie:
Einfach erkennen, wann und wo Energie in Ihrem Gebäude verbraucht wird, von der Zuführung der Versorgungsleitungen bis hin zu den einzelnen Stromkreisen.
Mit dem Softwarepaket für Energieanalyse mehrere Datenpunkte über einen bestimmten Zeitraum vergleichen und sich so ein vollständiges Bild über den Energieverbrauch verschaffen.
Spezielle Punkte der Energieverluste schnell erfassen und dadurch Ihre Energiekosten einfacher denn je senken.
Der Fluke 1730 ist die beste Wahl, wenn Sie nach einem geeigneten Energie-Logger für die Erstellung von Energie-Audits und die Durchführung von Lastgangmessungen suchen.
Energie-Audits mit ganz neuen Möglichkeiten erstellen
Wenn Sie ganz neue Möglichkeiten für die Erstellung von Energie-Audits nutzen wollen, verwenden Sie den Energie-Logger 1730 und das visuelle IR-Thermometer VT02 oder die Infrarotkamera Ti125, um Möglichkeiten für Energieeinsparungen, sowohl in Bezug auf Strom als auch auf Wärme, zu ermitteln. Mit der Kombination aus Energy Logger 1730 und Infrarotkamera oder visuellem IR-Thermometer können Sie mögliche Energieverschwendung erkennen und sie dann mit dem Energy Logger 1730 quantifizieren. Das perfekte Werkzeuge zum Erkennen des Energieverbrauchs von Betriebsmitteln wie Beleuchtung und Klimaanlagen sowie anderen großen Lasten, die bei Nichtverwendung ausgeschaltet werden können.
Messfunktionen:Spannung, Strom, Leistung, Leistungsfaktor und damit verbundene Werte unterstützen die Optimierung und Implementierung Ihrer Strategien zur Energieeinsparung.
Heller Farb-Touchscreen: Durchführung bequemer Analysen und Datenchecks im Außeneinsatz dank vollständiger Grafikanzeige.
Umfassende Protokollierung: Im Instrument können mehr als 20 separate Protokollierungssitzungen gespeichert werden. Alle gemessenen Werte werden automatisch aufgezeichnet und können während der Protokollierung und vor dem Herunterladen für eine schnelle Analyse geprüft werden.
Optimierte Bedienoberfläche: Immer die richtigen Daten erfassen dank schneller, geführter grafischer Einrichtung und weniger Unsicherheit bezüglich der Verbindungen aufgrund intelligenter Verifizierungsfunktionen.
Komplette Einrichtung im Außeneinsatz über das Bedienfeld: Keine Notwendigkeit, für Downloads und Geräteeinstellungen zum Arbeitsplatz zurückzukehren oder einen Computer mit zum Messort zu nehmen.
Weitreichende Funktionalität: Stromversorgung des Instrumentes direkt über den gemessenen Stromkreis, sodass keine Steckdose notwendig ist und das Instrument sicher in einem Schaltschrank angeschlossen werden kann.
Zwei USB-Anschlüsse: einer für PC-Verbindung und ein anderer für schnelles, einfaches Herunterladen auf standardmäßige USB-Sticks oder andere USB-Geräte.
Kompaktes Format: Passt in enge Räume und Schaltschränke.
Erfüllt höchste Sicherheitsspezifikationen: Sicherheitsspezifikation gemäß Messkategorien CAT IV 600 V/CAT III 1000 V für die Zuführungen der Versorgungsleitungen, Stromschienen und Leitungen zu Unterverteilungen.
Optimiertes Messzubehör: flache Messleitungen für Spannungen und schlanke, flexible Stromzangen gewährleisten einfache Installation auch in engen Räumen.
Betriebsdauer mit Akku: vier Stunden Betriebszeit (Backup-Zeit) pro Ladung des Lithium-Ionen-Akkus.
Sicherheit: Wir schützen Ihre Investitionen mit einem unverwüstlichen Kensington-Schloss vor Diebstahl.
Anwendungssoftware für Energieanalyse: Herunterladen und Analysieren einer Momentaufnahme Ihres Energieeinsparpotenzials mit automatisierter Berichterstellung.
Spezifikationen
Genauigkeit
Parameter
Bereich
Auflösung
Eigengenauigkeit bei Referenzbedingungen (% vom Messwert + % vom Messbereich)
Spannung
1000 V
0,1 V
± (0,2 % + 0,01 %)
Strom: Direkter Eingang
iFlex1500-12
150 A
0,1 A
± (1 % + 0,02 %)
1500 A
1 A
iFlex3000-24
300 A
1 A
± (1 % + 0,02 %)
3000 A
10 A
iFlex6000-36
600 A
1 A
± (1,5 % + 0,03 %)
6000 A
10 A
i40s-EL Stromzange
4 A
1 mA
± (0,7 % + 0,02 %)
40 A
10 mA
Frequenz
42,5 Hz bis 69 Hz
0,01 Hz
± (0,1 %)
Hilfs-eingang (Aux)
± 10 V DC
0,1 mV
± (0,2 % + 0,02 %)
Spannung min./max.
1000 V
0,1 V
± (1 % + 0,1 %)
Strom min./max.
definiert durch das Zubehör
definiert durch das Zubehör
± (5 % + 0,2 %)
cosφ (DPF)
0 <= cosφ <=1
0.01
± 0,025
Leistungsfaktor (PF)
0 <= PF <=1
0.01
± 0,025
Gesamtklirrfaktor (THD) der Spannung
1000%
0.10%
± (2,5 % ± 0,05)
Gesamtklirrfaktor (THD) des Stroms
1000%
0.10%
± (2,5 % ± 0,05)
Eigenunsicherheit ± (% vom Messwert + % vom Bereich)1
Parameter
Einflussgröße
iFlex1500-12
iFlex3000-24
iFlex6000-36
i40S-EL
150 A/1500 A
300 A/3000 A
600/6000 A
4 A/40 A
Wirkleistung P
Leistungsfaktor (PF) ≥ 0,99
1,2 % + 0,005 %
1,2 % + 0,0075 %
1,7 % + 0,0075 %
1,2 % + 0,005 %
0,5 < Leistungsfaktor (PF) < 0,99
1,2 % + 7 x (1-PF) + 0,005 %
1,2 % + 7 x (1-PF) + 0,0075 %
1,7 % + 7 x (1-PF) + 0,0075 %
1,2 % + 10 x (1-PF) + 0,005 %
Scheinleistung S, SGrund.
0 ≤ Leistungsfaktor (PF) ≤ 1
1,2 % + 0,005 %
1,2 % + 0,0075 %
1,7 % + 0,0075 %
1,2 % + 0,005 %
Blindleistung N, QGrund.
0 ≤ Leistungsfaktor (PF) ≤ 1
2,5 % der gemessenen Scheinleistung
Zusätzliche Unsicherheit in % des Bereichs1
U > 250 V
0.02%
0.02%
0.02%
0.02%
1 Bereich = 1000 V x IBereichReferenzbedingungen:Umgebung: 23 °C ± 5 °C, Warmlaufzeit des Instruments mindestens 30 Minuten, kein externes elektrisches/magnetisches Feld, relative Feuchte <65 %Eingangsbedingungen: cosφ/PF=1, sinusförmiges Signal f=50 Hz/60 Hz, Stromversorgung 120 V/230 V ± 10 %Strom- und Leistungsmerkmale: Eingangsspannung 1 ph: 120 V/230 V oder 3 ph Stern/Delta: 230 V/400 VEingangsstrom: I > 10 % von IBereichPrimärleiter in mittlerer Position der Stromzangen oder Rogowski-SpulenTemperaturkoeffizient: 0,1 x festgelegte Genauigkeit für jedes Grad C über 28 °C oder unter 18 °C addieren
Elektrische Spezifikationen
Stromversorgung
Spannungsbereich
100 V bis 500 V mit Sicherheitsstecker bei Energieversorgung über den Messkreis
100 V bis 240 V mit Standard-Netzkabel (IEC 60320 C7)
Leistungsaufnahme
Maximal 50 VA (max. 15 VA bei Stromversorgung über den IEC 60320 Eingang)
Wirkungsgrad
≥ 68,2 % (gemäß Energieeinsparverordnung)
Maximaler Verbrauch im lastfreien Betrieb
< 0,3 W nur bei Energieversorgung über den IEC 60320 Eingang
Netzfrequenz
50/60 Hz ± 15 %
Energieversorgung
Li-Ionen 3,7 V, 9,25 Wh, vom Kunden austauschbar
Betriebsdauer über Akku
Vier Stunden im typischen Betriebsmodus, bis zu 5,5 Stunden im Energiesparmodus
Ladedauer
< 6 Stunden
Messdatenerfassung
Auflösung
16-Bit-Synchronabtastung
Abtastfrequenz
5120 Hz
Eingangssignalfrequenz
50/60 Hz (42,5 bis 69 Hz)
Schaltkreistypen
1-Leiter, 1-Leiter IT, Hilfsphase, 3-Leiter Dreieck, 3-Leiter Stern, 3-Leiter Stern IT, symmetrische 3-Leiter Stern, 3-LeiterAron/Blondel (2-Element-Dreieck), 3-Leiter Dreieck offener Zweig, nur Strom (Lastgangmessungen)
Gesamtklirrfaktor (THD)
Gesamtklirrfaktor für Spannung und Strom mithilfe von 25 Oberschwingungen berechnet
Mittelungsperiode
Vom Benutzer einstellbar
1 Sek., 5 Sek., 10 Sek., 30 Sek., 1 Min., 5 Min., 10 Min., 15 Min., 30 Min.
Bedarfsintervall
Vom Benutzer einstellbar
5 Min., 10 Min., 15 Min., 20 Min., 30 Min.
Datenspeicher
Interner Flash-Speicher (nicht vom Benutzer austauschbar)
Speicherkapazität
Üblicherweise 20 Protokollierungssitzungen von 10 Wochen in zehnminütigen Intervallen¹
Protokollierungssitzungen
MittelungszeitraumEmpfohlen
20 Sitzungen
1 Sitzung
1 Sekunde
3 Stunden
2,5 Tage
5 Sekunden
15 Stunden
12 Tage
10 Sekunden
28 Stunden
24 Tage
30 Sekunden
3,5 Tage
10 Wochen
1 Minute
7 Tage
20 Wochen
5 Minuten
5 Wochen
2 Jahre
10 Minuten
10 Wochen
> 2 Jahre
15 Minuten
3,5 Monate
> 2 Jahre
30 Minuten
7 Monate
> 2 Jahre¹
Schnittstellen
USB-A
Dateiübertragung per USB-Flash-Laufwerk, Firmware-UpdatesMax. Strom: 120 mA
Mini-USB
Für den Datendownload zum PC
Erweiterungsanschluss
Zubehör
Spannungseingänge
Anzahl der Eingänge
4 (3 Phasen + Neutralleiter)
Maximal zulässige Eingangsspannung
1000 Veff , CF 1,7
Eingangsimpedanz
10 MΩ
Bandbreite (-3 dB)
2,5 kHz
Skalierung
1:1, 10:1, 100:1, 1000:1 und variabel
Messkreiskategorie
CAT III 1000 V/CAT IV 600 V
Stromeingänge
Anzahl der Eingänge
3, Modus wird für angeschlossenen Sensor automatisch gewählt
Eingangsspannung
Eingang Stromzange: 500 mVeff/50 mVeff; CF 2,8
Eingang Rogowski-Spule
150 mVeff / 15 mVeff bei 50 Hz, 180 mVeff / 18 mVeff bei 60 Hz; CF 4; alle bei Nenn-Messfühlerbereich
Bereich
1 A bis 150 A/10 A bis 1500 A mit Thin Flexible Stromzange iFlex, 30,5 cm (12 Zoll)
3 A bis 300 A/30 A bis 3000 A mit Thin Flexible Stromzange iFlex, 61 cm (24 Zoll)
6 A bis 600 A/60 A bis 6000 A mit Thin Flexible Stromzange iFlex, 91,5 cm (36 Zoll)
40 mA bis 4 A/0,4 A bis 40 A mit 40 A i40s-EL Zange
Bandbreite (-3 dB)
1,5 kHz
Skalierung
1:1 und variabel
Hilfseingänge (Aux)
Anzahl der Eingänge
2
Eingangsbereich
0 bis ± 10 V DC, 1 Messung/s
Skalierungsfaktor (verfügbar ab 2014)
Format: kx + d vom Bediener konfigurierbar
Angezeigte Einheiten (verfügbar ab 2014)
Vom Bediener konfigurierbar (7 Zeichen, beispielsweise, °C, psi, oder m/s)
Die Anzahl der möglichen Protokolliersitzungen und der Protokollierzeitraum sind von den Anforderungen des Anwenders abhängig.
Umgebungsdaten
Betriebstemperaturbereich
-10 °C bis +50 °C
Temperaturbereich bei Lagerung
-20 °C bis +60 °C
Relative Luftfeuchte bei Betrieb
10 °C bis 30 °C max. 95 % rel. Luftfeuchtigkeit
30 °C bis 40 °C max. 75 % rel. Luftfeuchtigkeit
40 °C bis 50 °C max. 45 % rel. Luftfeuchtigkeit
Betriebshöhe über NN
2000 m (bis zu 4000 m mit reduzierter Messkreiskategorie CAT II 1000 V/CAT III 600 V/CAT IV 300 V)
Max. Höhenlage bei Lagerung
12.000 m
Gehäuse
Schutzart IP 50 gemäß EN60529
Schwingungen
MIL 28800E, Typ 3, Klasse III, Stil B
Sicherheit
IEC 61010-1: Überspannung CAT IV, Messung 1000 V CAT III/600 V CAT IV, Verschmutzungsgrad 2
Störfestigkeit, Störsicherheit, EMV
EN 61326-1: Industriell
Elektromagnetische Verträglichkeit
Gilt nur für den Gebrauch in Korea. Gerät der Klasse A (Industrielle Rundfunk- und Kommunikationsgeräte)
Hochfrequenz-Emissionen
IEC CISPR 11: Gruppe 1 Klasse A
Temperaturkoeffizient
0,1 x Genauigkeitsspezifikation/°C
Allgemeine technische Daten
LCD-Farbbildschirm
4,3-Zoll TFT-Aktivmatrix, 480 x 272 Pixel, resistives Touch-Panel
Gewährleistung
1730 und Stromversorgung
Zwei Jahre (Batterien nicht enthalten)
Zubehör
Ein Jahr
Kalibrierzyklus
Zwei Jahre
Maße
1730
19,8 cm x 16,7 cm x 5,5 cm
Stromversorgung
13,0 cm x 13,0 cm x 4,5 cm
1730 mit angeschlossener Stromversorgung
19,8 cm x 16,7 cm x 9 cm
Gewicht
1730
1,1 kg
Stromversorgung
400 g
Externer Schutz
Holster, Schlitz für Kensington-Schloss
Spezifikationen
Messbereich
1 bis 150 A AC/10 bis 1500 A AC
Zerstörungsfreier Strom
100 kA (50/60 Hz)
Eigenabweichung unter Referenzbedingungen*
± 0,7 % vom Messwert
Genauigkeit 1730 + iFlex
± (1 % vom Messwert + 0,02 % vom Bereich)
Temperaturkoeffizient im Betriebstemperaturbereich
0,05 % vom Messwert/°C 0,09 % vom Messwert/°F
Arbeitsspannung
1000 V CAT III, 600 V CAT IV
Tastkopfkabellänge
305 mm
Tastkopfkabeldurchmesser
7,5 mm
Minimaler Biegeradius
38 mm
Länge des Ausgangskabels
2 m
Gewicht
115 g
Material Transducer-Kabel
TPR
Kupplungsmaterial
POM + ABS/PC
Ausgangskabel
TPR/PVC
Betriebstemperaturbereich
-20 °C bis +70 °C; Temperatur des Leiters, an dem gemessen wird, darf 80 °C nicht übersteigen
Temperatur bei ausgeschaltetem Gerät
-40 °C bis +80 °C
Relative Luftfeuchtigkeit (Betrieb)
15 % bis 85 % nicht-kondensierend
IP-Schutzart
IP 50 gemäß IEC 60529
Vermietung nur an gewerbliche Kunden, Anmietung bitte immer per Email anfragen, mit gewünschtem Artikel sowie gewünschtem Mietzeitraum
Geeignet für Abnahmemessungen von Klasse EA bis Cat.8.1 im Permanent Link oder Channel nach EN 50173 oder ISO/IEC 11801
Mit gültiger Werkskalibrierung nach Herstellervorgaben (jährliche Werkskalibrierung)
Wochenmietpreis: 486,71 Euro inkl. Mwst. zzgl. einmaliger Bearbeitungsgebühr 27,00 Euro
Monatsmietpreis: 1362,79 Euro inkl. Mwst. zzgl einmaliger Bearbeitungsgebühr 27,00 Euro
Lieferumfang:
DSX2-8000 mit Wi-Fi Adapter - 2000 MHz CableAnalyzer
(1) Versiv MainUnit und (1) Versiv RemoteUnit
(2) DSX-8000 CableAnalyzer-Module , integr. Wi-Fi Adapter für Versiv-Hauptgerät
Satz aus (2) CAT 8/Class EA-Permanent Link-Adaptern (DSX-PLA804)
Satz aus (2) CAT 8/Class EA-Channel-Adaptern (DSX-CHA804)
(2) Befestigungsschlaufen
(1) Tragetasche mit Schultergurt
(1) USB-Schnittstellenkabel
(1) LinkWare-Software aktuellste Version auf USB-Stick
Benutzerhandbuch auf USB-Stick
(2) AC-Ladegeräte
Beschleunigt jeden Schritt im Kupfer-Zertifizierungsprozess
Das modulare Versiv™-Design unterstützt Kupfer-Zertifizierung, Faseroptikdämpfung, OTDR-Tests und Prüfung der Glasfaser-Endflächen.
Bislang unerreichtes Geschwindigkeitsniveau bei Cat 6A, 8, Class FA und allen aktuellen Standards
Das ProjX™-System verwaltet die Aufgabenanforderungen und -fortschritte von der Einrichtung bis zur Systemakzeptanz, um die vollständige Durchführung aller Prüfungen zu gewährleisten.
Die Taptive™-Benutzeroberfläche erleichtert die Einrichtung und eliminiert Fehler.
Analysieren Sie Testergebnisse und erstellen Sie professionelle Testberichte mithilfe der LinkWare™-Management-Software.
Grafische Darstellung von Fehlerquellen (z. B. Nebensprechen, Rückflussdämpfung und Abschirmungsfehler) für noch schnellere Diagnose
Intertek-verifiziert gemäß TIA Level 2G – die strengsten Anforderungen an die Genauigkeit
Unsere Kupferkabelzertifizierung-Tools werden von Verkabelungsfirmen weltweit unterstützt.
Integrierte Prüfung auf Alien Crosstalk (Fremdnebensprechen)
Kompatibel mit Linkware™ Live. Live Linkware ermöglicht das einfache Verfolgen von Jobfortschritt, den Echtzeitzugriff auf Prüfergebnisse, um Probleme im Feld schnell zu beheben und die einfache Übertragung und Konsolidierung von Testergebnissen vom Testgerät zur LinkWare™ PC Cable Test Management Software.
