Produktinformationen "Fluke 773 Prozess Strommesszange Fluke Stromzange für SPS"

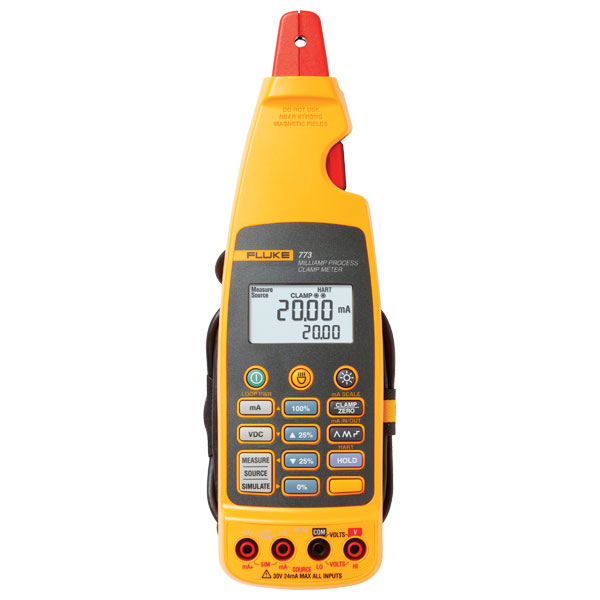

FLUKE 773 mA-Prozess-Strommesszange
Lieferumfang:
Fluke 773
4 Batterien (Typ AA)
Messleitungen
Krokodilklemmen
Trageriemen
Tragetasche
Bedienungsanleitung
Signalmessungen im Bereich 4 bis 20 mA ohne Unterbrechung der Schleife durchführen und dabei Zeit sparen.
Verschwenden Sie Zeit?
mA-Messungen durch Entfernen einer Leitung und Unterbrechen der Schleife durchführen
Die Leitwarte verständigen, um eine Schleife zu isolieren
Den analogen Ein-/Ausgang an einer Konsole prüfen
Fehlersuche in Geräten mit mA-Ein- und Ausgängen durchführen
Intermittierende oder fehlerhafte 4 bis 20-mA-Schleifen reparieren
Zusätzliche Werkzeuge beim Fachhändler erwerben
Falls Sie Zeit in Ihrem stressigen Arbeitsalltag einsparen möchten, sollten Sie sich die Strommesszange Fluke 77X mA genauer ansehen. Sie eignet sich zur Zeit- und Geldeinsparung, da sie zeitaufwändige Arbeitsschritte unnötig macht. Sie können nun Fehlersuchen und Reparaturen in 4 bis 20-mA-Schleifen durchführen, ohne die Schleife dabei zu unterbrechen oder das System herunterfahren zu müssen.
Im folgenden Text werden einige besondere Verfahren erläutert, bei denen die Strommesszange 77X Ihnen helfen kann:
Merkmale der Strommesszange
Anwendung
Wie spart man Zeit und Geld?
Messen Sie mA-Signale für analoge Ein-Ausgänge an SPS und Steuerungssystemen, ohne dabei die Schleife zu unterbrechen (771, 772 und 773)
Messungen niedriger Gleichströme
Herstellen des Zusammenhangs zwischen Prozessanzeigen und physischen Realwerten
Messen von Ausgangssignalen des Gebers ohne eine Unterbrechung der Schleife (771, 772 und 773)
Wartung von und Fehlersuche an Prozess- und Automatisierungsanlagen ohne eine Unterbrechung der Schleife
Keine Prozessunterbrechungen
Abnehmbare Zange mit Verlängerungskabel (771, 772 und 773)
Messungen an engen Stellen
Ermöglicht Messungen in schwierigen Situationen
Geben, Simulieren und Messen von mA-Signalen im Stromkreis (Unterbrechung der Schleife) (772 und 773)
Bestätigung berührungsloser Messungen Gleichzeitiges Arbeiten mit anderen Geräten zur Fehlersuche (Geben/Simulieren)
Es ist kein weiterer Besuch beim Fachhändler notwendig, um einen Stromschleifenkalibrator für die Fehlersuche zu erwerben, nachdem ein „schlechtes“ Signal bei einer berührungslosen Messung gemessen wurde.
Geben und Messen von Gleichstromspannungen (nur 773)
Fehlersuche in Spannungseingangs- und -ausgangsgeräten
Messung einer ggf. vorhandenen 24-V-Schleifenstromversorgung. Messung von 1 bis 5- oder 0 bis 10-V-Prozesssignalen Aufzeichnung von Prüfdiagrammen
4 bis 20-mA-Ein-/Ausgang (nur 773)
Zweikanal-mA-Quelle und Messungen für Fehlersuchen
Geben von 4 bis 20-mA-Signalen an Ventile und mA-Signalformern und Simultanmessung von 4 bis 20-mA-Positionsausgangssignalen
Skalierter 4 bis 20-mA-Ausgang (nur 773)
Ein skalierter mA-Ausgang bietet einen mA-Signalausgang, der den gemessenen mA-Wert repräsentiert.
Schließen Sie ein digitales Logging-Multimeter an, und protokollieren Sie das mA-Signal, ohne die Schleife zu unterbrechen.
Schleifenstromversorgung (772 und 773)
Speisung eines Gebers
Ersatz-Messung der eingebauten 24V-Schleifenstromversorgung. Speisung eines Gebers und Messung seines mA-Ausgangssignals für die Fehlersuche
Doppeldisplay mit Hintergrundbeleuchtung mit einer Anzeige des mA-Messwerts und des Prozentwerts der 4 bis 20-mA-Messspanne (771, 772 und 773)
Eindeutige Darstellung der Messergebnisse
Ermöglicht eine schnelle Auswertung der Messergebnisse
Messstellenbeleuchtung (771, 772 und 773)
Beleuchtet schwierig zu sehende Drähte in dunklen Schaltschränken
Einfacherer und schnellerer Messprozess
Berührungslose Messung in einem Bereich bis 99,9 mA (771, 772 und 773)
Ermöglicht zahlreiche Messanwendungen
Messung von 10 bis 50-mA-Signalen in älteren Steuersystemen
Automatische Abschaltung (771, 772 und 773)
Nach 15 Minuten und 2 Minuten automatische Abschaltung der Hintergrund- und Messstellenbeleuchtung
mA-Prozess-Strommesszange Fluke 771
Lieferumfang:
Fluke 771
2 Batterien (Typ AA)
Tragetasche
Bedienungsanleitung
Signalmessungen im Bereich 4 bis 20 mA ohne Unterbrechung der Schleife.
Messen Sie 4 bis 20-mA-Signale ohne Unterbrechen der Schleife mit der neuen, kompakten Strommesszange für analoge Eingänge/Ausgänge an SPS und Steuerungssystemen. Mit der abnehmbaren Zange mit Verlängerungskabel können Sie Messungen an engen Stellen vornehmen, und die integrierte Messstellenbeleuchtung beleuchtet schwierig zu sehende Drähte in dunklen Schaltschränken.
Verwenden Sie Fluke 771 für folgende Tätigkeiten:
Messung eines mA-Signals für analoge Eingänge/Ausgänge an SPS und Steuerungssystem
Messung von 4 bis 20-mA-Ausgangssignalen von Transmittern ohne Unterbrechen der Schleife.
Höchste Genauigkeit seiner Klasse von 0,2 %
Messung von mA-Signalen mit einer Auflösung von 0,01 mA
Umgebungsdaten:
Betriebstemperatur
-10 ºC bis 55 ºC
Lagertemperatur
-25 ºC bis 70 ºC
Betriebsfeuchtigkeit
< 95 % bei < 30 ºC, < 75 % bei 30 bis 55 ºC
Höhe über NN bei Betrieb
0 bis 2000 m
IP-Spezifikation
IP 40
Abmessungen
59 x 38 x 212 mm
Gewicht
260 g
Schwingungen
In alle Richtungen, 2 g, 5 bis 500 Hz
Stoßbelastung
Fallversuch aus 1 Meter Höhe (außer Zange)
Störfestigkeit/Störaussendung
Gemäß EN61326-1
Temperaturkoeffizient
0,01 % ºC
Stromversorgung, Batterielebensdauer
(2) Alkali Typ AA 1,5 V, IEC LR6, typisch 20 Stunden
Fluke 289 Echteffektiv-Logging-Multimeter mit Trenddarstellung
Lieferumfang:
Fluke 289
6 Batterien (Typ AA)
1 Satz Messleitungen
2 Krokoklemmen
Bedienungsanleitung.
Die neue Serie Fluke 280: Digitalmultimeter für höchste Ansprüche
Die neuen Echteffektiv-Digitalmultimeter Fluke 287/289 wurden für die höchsten Ansprüche entworfen. Diese Messgeräte ersetzen die beliebte Serie 180, verfügen jedoch über die gleichen Leistungsmerkmale und noch mehr.
Die beiden Multimeter ermöglichen unbeaufsichtigte Datenprotokollierung und eine Trendanzeige ohne vorherige Datenübertragung zum PC. Dank der Trenddarstellung (TrendCapture) können Ingenieure und Techniker etwa bei der Fehlersuche und vorausschauenden Instandhaltung Probleme schneller als bisher erkennen.Eine besonders große Anzeige bereitet die Messergebnisse grafisch auf, und die Bedienung wurde durch die erweiterte und in 7 Sprachen verfügbare Benutzeroberfläche mit integrierter Hilfe (i-Info-Taste) und Schnittstelle mit programmierbaren Tasten deutlich verbessert. Beide Multimeter können Aufzeichnungen mehrerer Messungen unbeaufsichtigt und im mobilen Einsatz durchführen. Die Protokolldaten können ohne vorherige Datenübertragung zum PC ausgewertet werden. Für beide Geräte bietet Fluke eine lebenslange Gewährleistung.
Besondere Leistungsmerkmale der Modelle Fluke 287/289:
Grundgenauigkeit: 0,025 % bei Gleichspannung, 100 kHz
AC-Bandbreite
Großes ¼-VGA-Display mit Punktmatrix und einem Anzeigeumfang von 50.000 Digits
Datenprotokollierungsfunktion mit erweitertem Speicher
Mit der Trenddarstellung (TrendCapture) lassen sich aufgezeichnete Messwerte direkt auf dem Messgerät und ohne den Einsatz eines PC grafisch darstellen. Speicherkapazität für bis zu 15.000 Messwerte über einen längeren Zeitraum
Erweiterte Min/Max/Mittelwert-Funktion – alle Daten auf einem Bildschirm einschl. Start- und verstrichener Zeit
„i“-Taste – zum Aufrufen der integrierten Hilfe
Lebenslange Gewährleistung
Technische Daten
Gleichspannung
Ungenauigkeit
0,025 %
Messbereich und Auflösung
50,000 mV, 500,00 mV, 5,0000 V, 50,000 V, 500,00 V, 1000,0 V
Wechselspannung
Ungenauigkeit
0,4 % (Echteffektivwert)
Messbereich und Auflösung
50,000 mV, 500,00 mV, 5,0000 V, 50,000 V, 500,00 V, 1000,0 V
Gleichstrom
Ungenauigkeit
0,15 %
Messbereich und Auflösung
500,00 µA, 5000,0 µA, 50,000 mA, 400,00 mA, 5,0000 A, 10,000 A
Wechselstrom
Ungenauigkeit
0,7 % (Echteffektivwert)
Messbereich und Auflösung
500,00 µA, 5000,0 µA, 50,000 mA, 400,00 mA, 5,0000 A, 10,000 A
Temperatur (ohne Messfühler)
Ungenauigkeit
1,0 %
Messbereich und Auflösung
-200,0 °C bis 1090,0 °C (-328,0 °F bis 1994,0 °F)
Widerstand
Ungenauigkeit
0,05 %
Messbereich und Auflösung
500,00 O, 5,0000 kO, 50,000 kO, 500,00 kO, 5,0000 MO, 50,00 MO, 500,0 MO
Widerstand 10 50 O (bei 2 Leitungen)
Ungenauigkeit
0.15 % + 20
Messbereich und Auflösung
50.000 O
Kapazität
Ungenauigkeit
1,0 %
Messbereich und Auflösung
1,000 nF, 10,00 nF, 100,0 nF, 1,000 µF, 10,00 µF, 100,0 µF, 1000 µF, 10,00 mF, 100,00 mF O
Frequenz
Ungenauigkeit
0,005 % + 1
Messbereich und Auflösung
999,99 kHz
Zusätzliche Funktionen/Merkmale
Mehrfach-Anzeigen
Ja
Echteffektiv-AC-Bandbreite
100 kHz
DBV/dBm
Ja
DC-mV-Auflösung
1 µV
Megaohm-Bereich
Bis zu 500 M
Leitwert
50,00 nS
Akustische Durchgangsprüfung
Ja
Temperatur (°C und °F)
-200 °C bis 1090 °C
Zugang zu Batteriefach/Sicherung
Batterie/Sicherung
Spitze
250 µS
Verstrichene Zeit
Ja
Uhrzeit
Ja
Min-Max-Mittelwert
Ja
Frequenzmessung
Ja
Tastgradmessung
0,01 % bis 99,99 %
Impulsdauer
0,025 ms, 0,25 ms, 2,5 ms, 1250,0 ms
Hold
Ja
Isolierte optische Schnittstelle
Ja
Auto/Touch Hold
Ja
Sicherung des Messwerts
Ja
Auf PC-Karte protokollieren
Ja
Intervall-/Ereignisprotokollierung
Ja
Messdatenspeicher
Bis zu 10.000 Messwerte.
Widerstand niederohmig
0,001 O bis 50000 O, Quelle 10 mA
Niedrige Eingangsimpedanz (LoZ)
Ja
Tiefpassfilter
Ja
Umgebungsdaten
Betriebstemperatur
-20 °C bis +55 °C
Lagertemperatur
-40 °C bis 60 °C
Relative Luftfeuchtigkeit
0 % bis 90 % (0 °C - 37 °C)
0 % bis 65 % (37 °C - 45 °C),
0 % bis 45 % (45 °C - 55 °C)
Elektromagnetische Verträglichkeit
EMC EN6 1326-1
Schwingungen
Zufallsschwingungen gemäß MIL-PRF-28800F, Klasse 2
Stoßbelastung
Fall aus 1 m Höhe gemäß IEC/EN 61010-1, zweite Ausgabe
Sicherheit
Überspannungkategorie
CAT III 1000 V/CAT IV 600 V Sicherheitsspezifikation
Zertifiziert durch
CSA, UL, TÜV, CE
Mechanische und allgemeine Daten
Maximal zulässige Spannung zwischen einer Klemme und Schutzerde
1000 V
Abmessungen
(H x B x L 22,2 cm x 10,2 cm x 6 cm (8,75 in x 4,03 in x 2,38 in)
Gewicht
870,9 g (28 oz)
Batterie-Lebensdauer
Mindestens 100 Stunden, 200 Stunden im Protokolliermodus
Batterietyp
6 Alkali-Batterien Typ AA, NEDA 15A IEC LR6
(TrendCapture)
Leistungsmerkmale:
Großes ¼-VGA-Display mit einem Anzeigeumfang von 50.000 Digits und weißer Hintergrundbeleuchtung. Ergebnisse mehrerer Messungen können zeitgleich auf dem großen Display angezeigt werden.
Die Logging-Funktion mit Trenddarstellung (TrendCapture) ist ein wichtiges Werkzeug zum Dokumentieren von Sollleistungen Ihrer Konstruktion, Prozesse oder Systeme. Sie dient der unbeaufsichtigten Überwachung, während Sie andere Aufgaben erledigen. Das Gerät stellt Messungen grafisch als einzelne Linie zur besseren Erkennung von Signalanomalien über einen längeren Zeitraum dar und speichert bis zu 10.000 Messwerte. Mit der integrierten Funktion zur Trenddarstellung (TrendCapture) können aufgezeichnete Messwerte ohne den Einsatz eines PC grafisch dargestellt werden. (Optionale Software und Schnittstellenkabel).
Aufzeichnung mehrerer Messungen oder kontinuierliche Datenaufzeichnung über mehr als 200 Stunden. Dies ist besonders nützlich bei der Bestimmung der Gesamtleistung einer Konstruktion oder für die unbeaufsichtigte Überwachung.
„i“-Info-Taste/integrierte Hilfe für Messfunktionen. Benötigen Sie Informationen zu einer bestimmten Funktion? Wählen Sie einfach die betreffende Funktion aus, und drücken Sie die „i“-Taste.
Gespeicherte Messungen ermöglichen ein Benennen und Wiederaufrufen von im mobilen Einsatz durchgeführten Messungen
Echtzeituhr: Ermöglicht automatische Zeitmarkierungen von gespeicherten Messwerten
Das am Einsatzort nachrüstbare und erweiterbare Messgerät ermöglicht es, auf dem Laufenden zu bleiben und neu hinzugekommene Funktionen zu nutzen, sobald diese verfügbar sind
Aufzeichnung von Ereignissen und Trends: Dient der Fehlersuche bei sporadisch auftretenden Problemen und zur Lastdarstellung.
NEU: Mehrsprachige Benutzeroberfläche
Programmierbare Tasten, Bildlauftasten und einfache Navigationssteuerung für den Zugriff auf Sekundärfunktionen. Die Definition benutzerdefinierter Anzeigen ist ebenfalls möglich.
Grundgenauigkeit: 0,025 % bei Gleichspannung
AC-Bandbreite: 100 kHz
Echteffektivmessung von Wechselspannung und Strom für präzise Messungen komplexer Signale oder nicht-linearer Lasten.
Messung von bis zum 10 A (20 A für die Dauer von 30 Sekunden, 10 A Dauerbetrieb)
Kapazitätsbereich: 100 mF
Temperaturfunktion
Relativwertmodus zum Abziehen des Messleitungswiderstands bei niederohmigen Messungen oder Kapazitätsmessungen
Spitzenwerterfassung zur Aufzeichnung von kurzzeitigen Transienten bis 250 µs
Hochwertige Messleitungen einschließlich Krokodilklemmen
Optische USB-Schnittstelle zur einfachen Übertragung auf den PC zwecks Dokumentation von Messdaten mit der FVF-Software (nicht im Lieferumfang enthalten).
Navigationstasten zur schnellen Auswahl von Menüpunkten und zum Scrollen durch Informationsanzeigen
Interner Speicher zur eigenständigen Protokollierung von mehr als 200 Stunden.
Min/Max/Mittelwert mit Zeitmarkierung zur Aufzeichnung von Signalschwankungen
