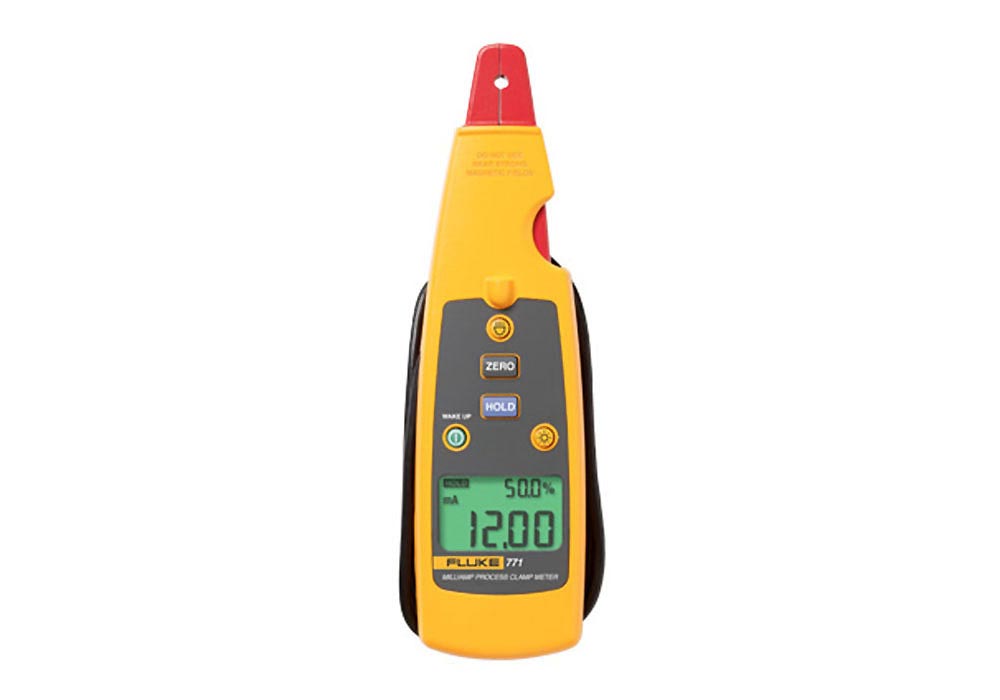

Produktinformationen "Fluke 771 Prozessstromzange 4 - 20 mA Prozess-Stromschleifen"
mA-Prozess-Strommesszange Fluke 771

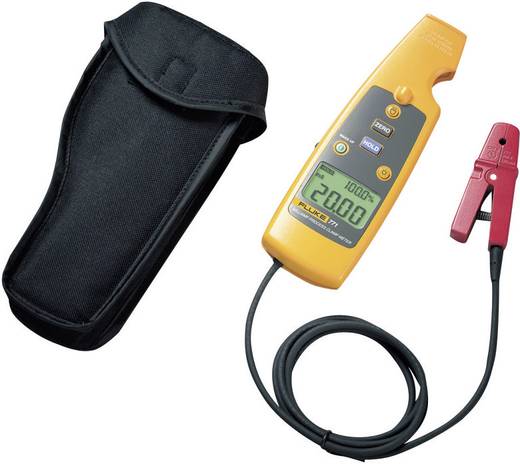

Lieferumfang:
Fluke 771
2 Batterien (Typ AA)
Tragetasche
Bedienungsanleitung
Signalmessungen im Bereich 4 bis 20 mA ohne Unterbrechung der Schleife.
Messen Sie 4 bis 20-mA-Signale ohne Unterbrechen der Schleife mit der neuen, kompakten Strommesszange für analoge Eingänge/Ausgänge an SPS und Steuerungssystemen. Mit der abnehmbaren Zange mit Verlängerungskabel können Sie Messungen an engen Stellen vornehmen, und die integrierte Messstellenbeleuchtung beleuchtet schwierig zu sehende Drähte in dunklen Schaltschränken.
Verwenden Sie Fluke 771 für folgende Tätigkeiten:
Messung eines mA-Signals für analoge Eingänge/Ausgänge an SPS und Steuerungssystem
Messung von 4 bis 20-mA-Ausgangssignalen von Transmittern ohne Unterbrechen der Schleife.
Höchste Genauigkeit seiner Klasse von 0,2 %
Messung von mA-Signalen mit einer Auflösung von 0,01 mA
Umgebungsdaten:
Betriebstemperatur
-10 ºC bis 55 ºC
Lagertemperatur
-25 ºC bis 70 ºC
Betriebsfeuchtigkeit
< 95 % bei < 30 ºC, < 75 % bei 30 bis 55 ºC
Höhe über NN bei Betrieb
0 bis 2000 m
IP-Spezifikation
IP 40
Abmessungen
59 x 38 x 212 mm
Gewicht
260 g
Schwingungen
In alle Richtungen, 2 g, 5 bis 500 Hz
Stoßbelastung
Fallversuch aus 1 Meter Höhe (außer Zange)
Störfestigkeit/Störaussendung
Gemäß EN61326-1
Temperaturkoeffizient
0,01 % ºC
Stromversorgung, Batterielebensdauer
(2) Alkali Typ AA 1,5 V, IEC LR6, typisch 20 Stunden
Fluke 8808A Digital-Multimeter präzisions Tischmultimeter
Lieferumfang:
Messgerät 8808A
TL71 Prüfkabel
Netzkabel
Software FlukeView Forms Basic
Erklärung zu Kalibrierpraktiken
WEEE-Informationsblatt
Garantieerklärung
Einführungshandbuch (Englisch, Französisch, Deutsch, Spanisch, Italienisch, Vereinfachtes Chinesisch, Japanisch)
CD-ROM mit Benutzerhandbuch (Englisch)
Vielseitiges Multimeter für Fertigungs-, Entwicklungs- und Kundendienstanwendungen
5,5-stellige Auflösung
Grundgenauigkeit bei Gleichspannung von 0,015 %
Duales Display
Spezielle Gleichspannungs-Leckstrommessung
2 x 4-Widerstandsmessfunktion für 4-Leiter-Messung
Sechs spezielle Tasten für schnellen Zugriff auf die Messgerätkonfigurationen
Hi/Lo-Grenzwertvergleich für Gut/Schlecht-Prüfung
Das Digital-Multimeter Fluke 8808A bietet einen großen Funktionsumfang. Die Spannungs-, Widerstands- und Strommessung erfolgt mit einer Grundgenauigkeit bei Gleichspannung von 0,015 %. Das außergewöhnlich benutzerfreundliche Multimeter ist auch für weniger qualifizierte Bediener gut geeignet, da die häufigsten Messungen extrem einfach und schnell durchgeführt werden können.
Die sechs Setup-Tasten auf der Vorderseite des Fluke 8808A lassen sich wie die Sendervoreinstellungstasten eines Autoradios verwenden. Richten Sie das Multimeter einfach für eine häufig benötigte Messung ein, und drücken Sie die Shift-Taste und anschließend eine Setup-Taste (S1 bis S6), um die Konfiguration zu speichern. Jetzt genügt es, wenn Sie einfach die entsprechende Setup-Taste drücken, um diese Messung immer wieder durchzuführen. Einfacher geht es nicht!
Die Setup-Tasten machen Arbeitsblätter mit komplexen Anweisungen überflüssig. Es ist nicht mehr erforderlich, eine Messfunktion, einen Messbereich und Prüfgrenzwerte einzurichten oder andere Parameter einzugeben, um eine Messung vorzunehmen.
Technische Daten
Anzeige
VDF-Mehrfachsegment-Display, doppelte Messwertanzeige
Auflösung
5,5 Stellen
Gleichspannung
Bereiche:
200 mV bis 1000 V
Max. Auflösung:
1 µV
Genauigkeit:
0,015 + 0,003
Wechselspannung
Bereiche:
200 mV bis 750 V
Max. Auflösung:
1 µV
Genauigkeit:
0,2 + 0,05
Frequenz:
20 Hz bis 100 kHz
Widerstand
2x4-adrig
Ja
Bereiche:
200 Ω bis 100 MΩ
Max. Auflösung:
1 mΩ
Genauigkeit:
0,02 + 0,003
Ampere Gleichspannung
Bereiche:
200 µA bis 10 A
Max. Auflösung:
1 nA
Genauigkeit:
0,02 + 0,005
Ampere Wechselspannung
Bereiche:
20 mA bis 10 A
Max. Auflösung:
100 µA
Genauigkeit:
0,3 + 0,06
Frequenz:
20 Hz bis 2 kHz
Frequenz
Bereiche:
20 Hz bis 1 MHz
Max. Auflösung:
0,1 MHz
Genauigkeit:
0,01 %
Mathematische Funktionen
dB/dBm:
Ja
Erweiterte Funktionen
Grenzwertvergleichsmodus mit Gut/Schlecht-Indikatoren
Schnittstellen
RS-232, USB mit optionalem Adapter
Programmiersprachen/Betriebsarten
ASCII vereinfacht, Fluke 45 Fernsteuerungsbefehl-Emulation
Allgemeine Spezifikationen
Gewicht
2,1 kg
Abmessungen (H x B x T)
88 mm x 217 mm x 297 mm
Sicherheit
Erfüllt die Anforderungen von EN 61010-1:2001, ANSI/ISA 61010-1 (S82.02.01):2004, UL 61010-1:2004, AN/CSA C22.2 Nr. 61010.1:2004
Garantie
Drei Jahre
OWON XDM3041 Tisch Multimeter 4 1/2 Digits
Lieferumfang:
XDM3041
Netztkabel
Multimeter Messleitungsset
Krokodilklemmen
Sicherung
Handbuch
CD
Haupteigenschaften:
- 4 Zoll 480 x 320 Pixel hochauflösenden LCD
- Auflösungen von bis zu 5 1/2 Stellen
- Leseraten von bis zu 150 Messungen / s
- True RMS AC Spannungs- / Strommessung
- unterstützt Dual - Line - Anzeige
- SCPI unterstützt
- Fernbedienung und Datenaustausch möglich über LAN, USB,
RS232 - Anschluss und WiFi
* WiFi - Modul ist optional
- Multi - IO - Schnittstelle. USB Device / Host, RS232, LAN und ext Triggereingang
Fluke networks Microscanner MS-POE
Lieferumfang:
MicroScanner PoE Verifier mit MS-POE Wiremap-Adapter,mehrsprachiger Kurzanleitung, Batterien und mit einerFluke Networks Tragetasche
MicroScanner PoE-Eigenschaften:
Schnelle Ermittlung, ob ein Problem durch ein fehlerhaftes oder nicht angeschlossenes Kabel, unzureichende Spannungsversorgung oder ein mit Spannung versorgtes Gerät (Powered Device – PD) verursacht wird.
Informationen für den Netzwerktechniker, um mögliche Switch-Konfigurationen oder Fehlfunktionen zu untersuchen.
PoE-Switch-Verifizierung – Ermittlung, ob ein Switch-Port ausreichend Spannung liefern kann, indem die PoE-Klasse (0-8) gemeldet wird.
Mit Spannung versorgte Paare – Grafische Kennzeichnung der mit Spannung versorgten Paare. Inklusive Doppelsignatur, bei der der Switch-Port Spannung über 2 oder 4 Paare (802.3bt oder PoE++) liefert
PoE-Injectorprüfung – Anzeige des Injector-Spannungspegels
Aktive Switch-Erkennung – Ermittlung, ob ein Kabel an einen Switch-Port angeschlossen ist und die Port-Geschwindigkeit bis zu 10 G
Kabelprüfung – Identifizieren kurzgeschlossener, offener oder gekreuzter Drähte an beiden Enden sowie die Länge jedes Paares und Senden von Tönen zum Auffinden von Kabeln
Vergleichstabelle
MicroScanner2
MicroScanner PoE
Twisted Pair (RJ-11, RJ-45)
Wiremap
✓
✓
Kabellänge/Entfernung zum Fehler
✓
✓
Koaxial
Kabellänge/Entfernung zum Fehler
✓
Dienstidentifizierung
Meldet die höchste Leistungsklasse
✓
10/100/1000BASE-T
✓
✓
2.5GBASE-T, 5GBASE-T, 10GBASE-T
✓
Power over Ethernet
802.3af
802.3af, 802.3at, 802.3bt
Analoge und digitale Tonprüfung
✓
✓
Optionale Remote-IDs
✓
✓
Fluke 381 Echteffektiv-Strommesszange für Gleich- und Wechselstrom
Lieferumfang:
Fluke 381
Flexible Stromzange iFlex (45 cm)
Beschichtete Anleitungskarte
Sicherheitsinformationsblatt
Gepolsterte Tragetasche
TL75 Messleitungen
5 Alkali-Batterien Typ AAA
Vielseitig und schnell messen – einfach bedienen.
Die neue Fluke 381 erfüllt nicht nur alle Ihre Erwartungen an eine Strommesszange, sondern man kann auch ihr Display abnehmen, um noch flexibler damit zu arbeiten. So kann nun ein Techniker erledigen, wofür man bisher zwei Personen brauchte. Die Strommesszange Fluke 381 wird um einen Leiter geklemmt, man nimmt das Anzeige-Modul ab und geht ans andere Ende des Raums, um Steuersysteme zu bedienen oder seine Schutzkleidung abzulegen, und liest die ganze Zeit Messwerte in Echtzeit ab. Die neue flexible Stromzange iFlex (im Lieferumfang enthalten) erweitert den Messbereich auf 2500 A Wechselstrom und bietet Ihnen mehr Flexibilität bei der Messung an unhandlich geformten Leitern sowie beim Zugang zu Kabeln. Sicherheit EN/IEC 61010-1:2001; 1000V CAT III, 600V CAT IV
Durch die drahtlose Übertragung der Messwerte kann das Anzeige-Modul bis zu 10 m vom Messort entfernt werden – somit sind Sie noch flexibler, ohne dass die Genauigkeit beeinträchtigt wird.
Das abnehmbare, magnetische Anzeige-Modul kann einfach dort aufgestellt oder aufgehängt werden, wo es am besten zu sehen ist
Die flexible Stromzange iFlex erweitert den Messbereich auf 2500 A Wechselstrom
CAT IV 600 V, CAT III 1000 V
Durch den integrierten Tiefpassfilter und die moderne Signalverarbeitung bleiben Messergebnisse auch in Umgebungen mit starken elektromagnetischen Störungen stabil.
Die von Fluke entwickelte Einschaltstrom-Messtechnik filtert Rauschen heraus und erfasst den Einschaltstrom genau so, wie ihn die Schutzeinrichtung sieht.
Durch das ergonomische Design liegen die Stromzangen bequem in der Hand und sind auch beim Tragen von Schutzausrüstungen gut einsetzbar.
Der geeignetste Messbereich wird vom Funksender automatisch gewählt, damit die Schalterposition beim Messen nicht gewechselt werden muss.
3 Jahre Gewährleistung
Gepolsterte Tragetasche
Worin unterscheiden sich die Modelle der Strommesszangen?
Fluke-365
Fluke-373
Fluke-374
Fluke-375
Fluke-376
Fluke-381
Messung von Wechselstrom
200.0 A
600.0 A
600.0 A
600.0 A
999.9 A
999.9 A
Messung von Wechselstrom mit iFlex™
2500 A
2500 A
2500 A
2500 A
Messung von Wechselspannung
600.0 V
600.0 V
600.0 V
600.0 V
600.0 V
600.0 V
Durchgangsmessung
= 30 O
= 30 O
= 30 O
= 30 O
= 30 O
= 30 O
Messung von Gleichstrom
200.0 A
600.0 A
600.0 A
999.9 A
999.9 A
Messung von Gleichspannung
600.0 V
600.0 V
600.0 V
600.0 V
600.0 V
600.0 V
Widerstandsmessung
6,000 O
6,000 O
6,000 O
60k O
60k O
60k O
Frequenzmessung
500 Hz
500 Hz
500 Hz
Messung von Anlaufstrom
100 mS
100 mS
100 mS
100 mS
Arbeiten in schlecht beleuchteten Bereichen
Hintergrund-beleuchtung
Hintergrund-beleuchtung
Hintergrund-beleuchtung
Hintergrund-beleuchtung
Hintergrund-beleuchtung
Hintergrund-beleuchtung
Messung nicht-linearer Lasten
Echteffektiv- wert
Echteffektiv- wert
Echteffektiv- wert
Echteffektiv- wert
Echteffektiv- wert
Echteffektiv- wert
FLUKE 773 mA-Prozess-Strommesszange
Lieferumfang:
Fluke 773
4 Batterien (Typ AA)
Messleitungen
Krokodilklemmen
Trageriemen
Tragetasche
Bedienungsanleitung
Signalmessungen im Bereich 4 bis 20 mA ohne Unterbrechung der Schleife durchführen und dabei Zeit sparen.Verschwenden Sie Zeit?
mA-Messungen durch Entfernen einer Leitung und Unterbrechen der Schleife durchführen
Die Leitwarte verständigen, um eine Schleife zu isolieren
Den analogen Ein-/Ausgang an einer Konsole prüfen
Fehlersuche in Geräten mit mA-Ein- und Ausgängen durchführen
Intermittierende oder fehlerhafte 4 bis 20-mA-Schleifen reparieren
Zusätzliche Werkzeuge beim Fachhändler erwerben
Falls Sie Zeit in Ihrem stressigen Arbeitsalltag einsparen möchten, sollten Sie sich die Strommesszange Fluke 77X mA genauer ansehen. Sie eignet sich zur Zeit- und Geldeinsparung, da sie zeitaufwändige Arbeitsschritte unnötig macht. Sie können nun Fehlersuchen und Reparaturen in 4 bis 20-mA-Schleifen durchführen, ohne die Schleife dabei zu unterbrechen oder das System herunterfahren zu müssen.Im folgenden Text werden einige besondere Verfahren erläutert, bei denen die Strommesszange 77X Ihnen helfen kann:
Merkmale der Strommesszange
Anwendung
Wie spart man Zeit und Geld?
Messen Sie mA-Signale für analoge Ein-Ausgänge an SPS und Steuerungssystemen, ohne dabei die Schleife zu unterbrechen (771, 772 und 773)
Messungen niedriger Gleichströme
Herstellen des Zusammenhangs zwischen Prozessanzeigen und physischen Realwerten
Messen von Ausgangssignalen des Gebers ohne eine Unterbrechung der Schleife (771, 772 und 773)
Wartung von und Fehlersuche an Prozess- und Automatisierungsanlagen ohne eine Unterbrechung der Schleife
Keine Prozessunterbrechungen
Abnehmbare Zange mit Verlängerungskabel (771, 772 und 773)
Messungen an engen Stellen
Ermöglicht Messungen in schwierigen Situationen
Geben, Simulieren und Messen von mA-Signalen im Stromkreis (Unterbrechung der Schleife) (772 und 773)
Bestätigung berührungsloser Messungen Gleichzeitiges Arbeiten mit anderen Geräten zur Fehlersuche (Geben/Simulieren)
Es ist kein weiterer Besuch beim Fachhändler notwendig, um einen Stromschleifenkalibrator für die Fehlersuche zu erwerben, nachdem ein „schlechtes“ Signal bei einer berührungslosen Messung gemessen wurde.
Geben und Messen von Gleichstromspannungen (nur 773)
Fehlersuche in Spannungseingangs- und -ausgangsgeräten
Messung einer ggf. vorhandenen 24-V-Schleifenstromversorgung. Messung von 1 bis 5- oder 0 bis 10-V-Prozesssignalen Aufzeichnung von Prüfdiagrammen
4 bis 20-mA-Ein-/Ausgang (nur 773)
Zweikanal-mA-Quelle und Messungen für Fehlersuchen
Geben von 4 bis 20-mA-Signalen an Ventile und mA-Signalformern und Simultanmessung von 4 bis 20-mA-Positionsausgangssignalen
Skalierter 4 bis 20-mA-Ausgang (nur 773)
Ein skalierter mA-Ausgang bietet einen mA-Signalausgang, der den gemessenen mA-Wert repräsentiert.
Schließen Sie ein digitales Logging-Multimeter an, und protokollieren Sie das mA-Signal, ohne die Schleife zu unterbrechen.
Schleifenstromversorgung (772 und 773)
Speisung eines Gebers
Ersatz-Messung der eingebauten 24V-Schleifenstromversorgung. Speisung eines Gebers und Messung seines mA-Ausgangssignals für die Fehlersuche
Doppeldisplay mit Hintergrundbeleuchtung mit einer Anzeige des mA-Messwerts und des Prozentwerts der 4 bis 20-mA-Messspanne (771, 772 und 773)
Eindeutige Darstellung der Messergebnisse
Ermöglicht eine schnelle Auswertung der Messergebnisse
Messstellenbeleuchtung (771, 772 und 773)
Beleuchtet schwierig zu sehende Drähte in dunklen Schaltschränken
Einfacherer und schnellerer Messprozess
Berührungslose Messung in einem Bereich bis 99,9 mA (771, 772 und 773)
Ermöglicht zahlreiche Messanwendungen
Messung von 10 bis 50-mA-Signalen in älteren Steuersystemen
Automatische Abschaltung (771, 772 und 773)
Nach 15 Minuten und 2 Minuten automatische Abschaltung der Hintergrund- und Messstellenbeleuchtung
Erhält die Batterie-Lebensdauer
Fluke 378 FC Echteffektiv-Gleich-/Wechselstrommesszange mit iFlex™
Lieferumfang:
Echteffektiv-Gleich-/Wechselstrommesszange Fluke 378 FC mit berührungsloser Messung
Messleitungen TL224
TwistGuard™-Messspitzen TP175
schwarze Erdungsklemme AC285 (1 Stück)
flexibler Stromwandler i2500-18 iFlex® (46 cm)
magnetische Aufhängevorrichtung TPAK ToolPak™
Premium-Transportkoffer
Kurzanleitung
Wichtigste Merkmale
Spannungen und Ströme mit der Stromzange messen
Schnellere und sicherere Messungen ohne Berührung stromführender Leitungen – mit der FieldSense™-Technologie
Messung von Spannungen und -strömen in Dreiphasensystemen mit weniger Arbeitsschritten
Allgemeine Daten
Höchste Spannung zwischen einer Eingangsbuchse und Erde
1000 V
Stromversorgung
Typ
AA IEC LR6 Alkali (2 Stück)
Betriebsdauer
200 Stunden
Anzeige
Dual-Anzeige
Automatische Ausschaltung
nach 20 Minuten
Elektrische Messungen
Wechselstrom: Zange
Messbereich
999,9 A
Auflösung
0,1 A
Genauigkeit
2 % v. Mw. ± 5 Zählschritte (10 Hz bis 100 Hz)2,5 % v. Mw. ± 5 Zählschritte (100 Hz bis 500 Hz)
Scheitelfaktor (50/60 Hz)
3 bei 500 A2,5 bei 600 A1,42 bei 1000 A2 % für Scheitelfaktor addieren > 2
Wechselstrom: Flexibler Stromwandler
Messbereich
2500 A
Auflösung
1 A (≤2500 A) 0,1 A (≤999,9 A)
Genauigkeit
3 % v. Mw. ± 5 Zählschritte (5 Hz bis 500 Hz)
Scheitelfaktor (50/60 Hz)
3,0 bei 1100 A2,5 bei 1400 A1,42 bei 2500 A2 % für Scheitelfaktor addieren > 2
Positionsempfindlichkeit
Abstand zum Optimum
i2500-10 Flex
i2500-18 Flex
Fehler
A
12,7 mm
35,6 mm
± 0,5 %
B
20,3 mm
50,8 mm
± 1,0 %
C
35,6 mm
63,5 mm
± 2,0 %
Bei der Messunsicherheit wird davon ausgegangen, dass sich der Primärleiter mittig in einer optimalen Lage befindet, nicht von externen elektrischen oder magnetischen Feldern beeinflusst wird und die Betriebstemperatur im vorgegebenen Bereich liegt.
Gleichstrom
Messbereich
999,9 A
Auflösung
0,1 A
Genauigkeit
2 % v. Mw. ± 5 Zählschritte1
[1] Bei Verwendung der Nullungsfunktion zum Ausgleich von Nullpunktabweichungen
Wechselspannung: Field Sense
Messbereich
1000 V
Auflösung
1 V (≤ 1000 V)
Genauigkeit
Leiterquerschnitt ≤ 107 mm2
3 % v. Mw. ± 5 Zählschritte (45 Hz bis 66 Hz)
Leiterquerschnitt ≥ 107 mm2
5 % v. Mw. ± 5 Zählschritte (45 Hz bis 66 Hz)
Die Leitung so nah wie möglich an der Zangenöffnung positionieren (siehe Abbildung).
Wechselspannung: Messleitungen
Messbereich
600,0 V 1000 V
Auflösung
0,1 V (≤600,0 V)1 V (≤1000 V)
Genauigkeit
1 % v. Mw. ± 5 Zählschritte (20 Hz bis 500 Hz)
Gleichspannung
Messbereich
600,0 V1000 V
Auflösung
0,1 V (≤600,0 V)1 V (≤1000 V)
Genauigkeit
1 % v. Mw. ± 5 Zählschritte
mV-Gleichspannung
Messbereich
500,0 mV
Auflösung
0,1 mV
Genauigkeit
1 % v. Mw. ± 5 Zählschritte
Frequenz bei Strommessung: Zange
Messbereich
5,0 Hz bis 500,0 Hz
Auflösung
0,1 Hz
Genauigkeit
0,5 % v. Mw. ± 5 Zählschritte
Triggerpegel
5 Hz bis 10 Hz, ≥10 A10 Hz bis 100 Hz, ≥5 A100 Hz bis 500 Hz, ≥10 A
Frequenz bei Strommessung: Flexibler Stromwandler
Messbereich
5,0 Hz bis 500,0 Hz
Auflösung
0,1 Hz
Genauigkeit
0,5 % v. Mw. ± 5 Zählschritte
Triggerpegel
5 Hz bis 20 Hz, ≥25 A20 Hz bis 100 Hz, ≥20 A100 Hz bis 500 Hz, ≥25 A
Widerstand
Messbereich
60,00 kΩ6000 Ω600,0 Ω
Auflösung
0,1 Ω (≤600,0 Ω)1 Ω (≤6000 Ω)10 Ω (≤60,00 kΩ)
Genauigkeit
1 % v. Mw. ± 5 Zählschritte
Kapazität
Messbereich
1000 μF
Auflösung
0,1 μF (≤100,0 μF)1 μF (≤1000 μF)
Genauigkeit
1 % v. Mw. ± 4 Zählschritte
Maße und Gewichte
Abmessungen (T x B x H)
274 mm x 86 mm x 47 mm
Gewicht (mit Batterien)
463 g
Zangenöffnung
34 mm
Durchmesser des flexiblen Stromwandlers
7,5 mm
Länge der Anschlussleitung des flexiblen Stromwandlers (Messkopf bis zum Anschlussstecker der Elektronik)
1,8 m
Länge der Rogowski-Spule
450 mm
Umgebungsdaten
Temperatur bei Betrieb
-10 °C bis 50 °C
Temperatur bei Lagerung
-40 °C bis 60 °C
Relative Luftfeuchte bei Betrieb (ohne Kondensation)
Nichtkondensierend (<10 °C)≤90 % r. F. (10 °C bis 30 °C)≤75 % r. F. (30 °C bis 40 °C)≤45 % r. F. (40 °C bis 50 °C)
Temperaturkoeffizienten
Für jedes Grad Celsius >28 °C oder <18 °C ist die angegebene Genauigkeit mit dem Faktor 0,1 zu addieren.
Schutzart
gemäß IEC 60529: IP 30 (geschlossene Zange)
Höhe über NN bei Betrieb
2.000 m
Höhe über NN bei Lagerung
12.000 m
Elektromagnetische Verträglichkeit (EMV)
International
gemäß IEC 61326-1: ortsveränderliche Prüf-, Mess- und ÜberwachungsgeräteIEC 61326-2-2, CISPR 11: Gruppe 1, Klasse B
Gruppe 1: Das Gerät verfügt absichtlich über leitend gekoppelte Hochfrequenzenergie. Dies ist für die interne Funktion des Geräts erforderlich.
Klasse B: Geräte sind für die Verwendung in häuslichen Einrichtungen sowie für Einrichtungen, die direkt an das öffentliche Niederspannungsnetz angeschlossen sind, das private Haushalte versorgt.Die Emissionswerte können die von CISPR 11 vorgeschriebene Höhe überschreiten, wenn das Gerät an ein Prüfobjekt angeschlossen ist.
Korea (KCC)
Gerät der Klasse A (Industrielle Rundfunk- und Kommunikationsgeräte)
Klasse A: Das Gerät erfüllt die Anforderungen an mit elektromagnetischen Wellen arbeitende Geräte für industrielle Umgebungen. Dies ist vom Verkäufer oder Anwender zu beachten. Dieses Gerät ist für den Betrieb in gewerblichen Umgebungen ausgelegt und darf nicht in Wohnumgebungen verwendet werden.
USA (FCC)
47 CFR 15, Teilabschnitt B. Dieses Produkt gilt nach Klausel 15.103 als ausgenommen.
Sicherheit
Allgemeine Daten
gemäß IEC 61010-1: Verschmutzungsgrad 2
Messung
gemäß IEC 61010-2-032: CAT III 1000 V/CAT IV 600 Vgemäß IEC 61010-2-033: CAT III 1000 V/CAT IV 600 V
Stromzange für Leckstrommessungen
gemäß IEC 61557-13: Klasse 2, ≤30 A/m
Funkschnittstelle (Wireless)
Hochfrequenzzertifizierung
FCC ID: T68-FBLE IC:6627A-FBLE
Frequenzbereich
2405 MHz bis 2480 MHz
Ausgangsleistung
<100 mW
Hochfrequenzdaten
Radio Frequency Data For Class A DevicesVEREINFACHTE EU-KONFORMITÄTSERKLÄRUNGHiermit erklärt Fluke, dass die Ausstattung zur Datenübertragung per Funk in diesem Produkt der Richtlinie 2014/53/EU entspricht. Der vollständige Text der EU-Erklärung kann unter folgender Internetadresse eingesehen werden: https://dam-assets.fluke.com/s3fs-public/FLK_RED_1aeng0900.pdf.
Fluke 365 Echteffektiv-Strommesszange für AC und DC Stromzange
Vielseitig und schnell messen – einfach bedienen.
Fluke 365 ist ein robustes Messgerät und perfekt geeignet für Arbeiten, bei denen sich der Zugriff auf die Leitungen schwierig gestaltet. Die kleine, schlanke Zange des 365 ist abnehmbar und verfügt über flexible Messleitungen, die den Zugriff auf Leitungen und das Betrachten der Anzeige einfacher als je zuvor machen.
Lieferumfang:
Fluke 365
Beschichtete Anleitungskarte
Sicherheitsinformationsblatt
Gepolsterte Tragetasche
TL75 Messleitungen
Batterien.
Sicherheit:IEC/EN 61010-1:2001, 600V CAT III
Merkmale und Vorteile:
200 A Gleich- und Wechselstrommessung mit abnehmbarer Zange
Messung von Gleich- und Wechselspannung bis 600 V
Die abnehmbare Zange erleichtert den Zugriff auf die Leitungen und das Betrachten der Anzeige
Integrierte Taschenlampe ermöglicht einfaches Ausleuchten und Identifizieren von Leitungen
Sicherheitsspezifikation CAT III, 600 V
Durch das kompakte Design liegen die Strommesszangen bequem in der Hand und sind auch beim Tragen von Schutzausrüstungen gut einsetzbar.
Durch gute Schirmung und moderne Signalverarbeitung bleiben die Messergebnisse auch in Umgebungen mit starken elektromagnetischen Störungen stabil.
Auf der großen, hintergrundbeleuchteten Anzeige sind die Messwerte hervorragend ablesbar. Der geeignetste Messbereich wird automatisch gewählt, damit die Schalterposition beim Messen nicht gewechselt werden muss.
3 Jahre Gewährleistung
Gepolsterte Tragetasche
Durchmesser des stromführenden Leiters:
Maximal 18 mm
Betriebstemperatur:
-10 bis 50ºC
Lagertemperatur:
-40 bis 60 ºC
Luftfeuchtigkeit (im Betrieb):
< 90 % bei 10 bis 30 ºC, < 75 % bei 30 bis 40 ºC
Höhe über NN bei Betrieb:
0 m bis 2000 m
Abmessungen:
225 x 65 x 46 mm, (8.858 x 2.559 x 1.811 in.)
Gewicht:
275g, (10 oz.)
Temperaturkoeffizient:
0,01 % / ºC (< 18 ? oder > 28 ?)
Gewährleistung:
Drei Jahre auf Elektronik 1 Jahr auf mechanische Teile der Zange und Kabel
Worin unterscheiden sich die Modelle der Strommesszangen?
Fluke-365
Fluke-373
Fluke-374
Fluke-375
Fluke-376
Fluke-381
Messung von Wechselstrom
200.0 A
600.0 A
600.0 A
600.0 A
999.9 A
999.9 A
Messung von Wechselstrom mit iFlex™
2500 A
2500 A
2500 A
2500 A
Messung von Wechselspannung
600.0 V
600.0 V
600.0 V
600.0 V
600.0 V
600.0 V
Durchgangsmessung
= 30 O
= 30 O
= 30 O
= 30 O
= 30 O
= 30 O
Messung von Gleichstrom
200.0 A
600.0 A
600.0 A
999.9 A
999.9 A
Messung von Gleichspannung
600.0 V
600.0 V
600.0 V
600.0 V
600.0 V
600.0 V
Widerstandsmessung
6,000 O
6,000 O
6,000 O
60k O
60k O
60k O
Frequenzmessung
500 Hz
500 Hz
500 Hz
Messung von Anlaufstrom
100 mS
100 mS
100 mS
100 mS
Arbeiten in schlecht beleuchteten Bereichen
Hintergrund-beleuchtung
Hintergrund-beleuchtung
Hintergrund-beleuchtung
Hintergrund-beleuchtung
Hintergrund-beleuchtung
Hintergrund-beleuchtung
Messung nicht-linearer Lasten
Echteffektiv- wert
Echteffektiv- wert
Echteffektiv- wert
Echteffektiv- wert
Echteffektiv- wert
Echteffektiv- wert
Fluke networks Microscanner MS-POE
Lieferumfang:
MicroScanner PoE Verifier mit MS-POE Wiremap-Adapter,mehrsprachiger Kurzanleitung, Batterien und mit einerFluke Networks Tragetasche
MicroScanner PoE-Eigenschaften:
Schnelle Ermittlung, ob ein Problem durch ein fehlerhaftes oder nicht angeschlossenes Kabel, unzureichende Spannungsversorgung oder ein mit Spannung versorgtes Gerät (Powered Device – PD) verursacht wird.
Informationen für den Netzwerktechniker, um mögliche Switch-Konfigurationen oder Fehlfunktionen zu untersuchen.
PoE-Switch-Verifizierung – Ermittlung, ob ein Switch-Port ausreichend Spannung liefern kann, indem die PoE-Klasse (0-8) gemeldet wird.
Mit Spannung versorgte Paare – Grafische Kennzeichnung der mit Spannung versorgten Paare. Inklusive Doppelsignatur, bei der der Switch-Port Spannung über 2 oder 4 Paare (802.3bt oder PoE++) liefert
PoE-Injectorprüfung – Anzeige des Injector-Spannungspegels
Aktive Switch-Erkennung – Ermittlung, ob ein Kabel an einen Switch-Port angeschlossen ist und die Port-Geschwindigkeit bis zu 10 G
Kabelprüfung – Identifizieren kurzgeschlossener, offener oder gekreuzter Drähte an beiden Enden sowie die Länge jedes Paares und Senden von Tönen zum Auffinden von Kabeln
Vergleichstabelle
MicroScanner2
MicroScanner PoE
Twisted Pair (RJ-11, RJ-45)
Wiremap
✓
✓
Kabellänge/Entfernung zum Fehler
✓
✓
Koaxial
Kabellänge/Entfernung zum Fehler
✓
Dienstidentifizierung
Meldet die höchste Leistungsklasse
✓
10/100/1000BASE-T
✓
✓
2.5GBASE-T, 5GBASE-T, 10GBASE-T
✓
Power over Ethernet
802.3af
802.3af, 802.3at, 802.3bt
Analoge und digitale Tonprüfung
✓
✓
Optionale Remote-IDs
✓
✓
