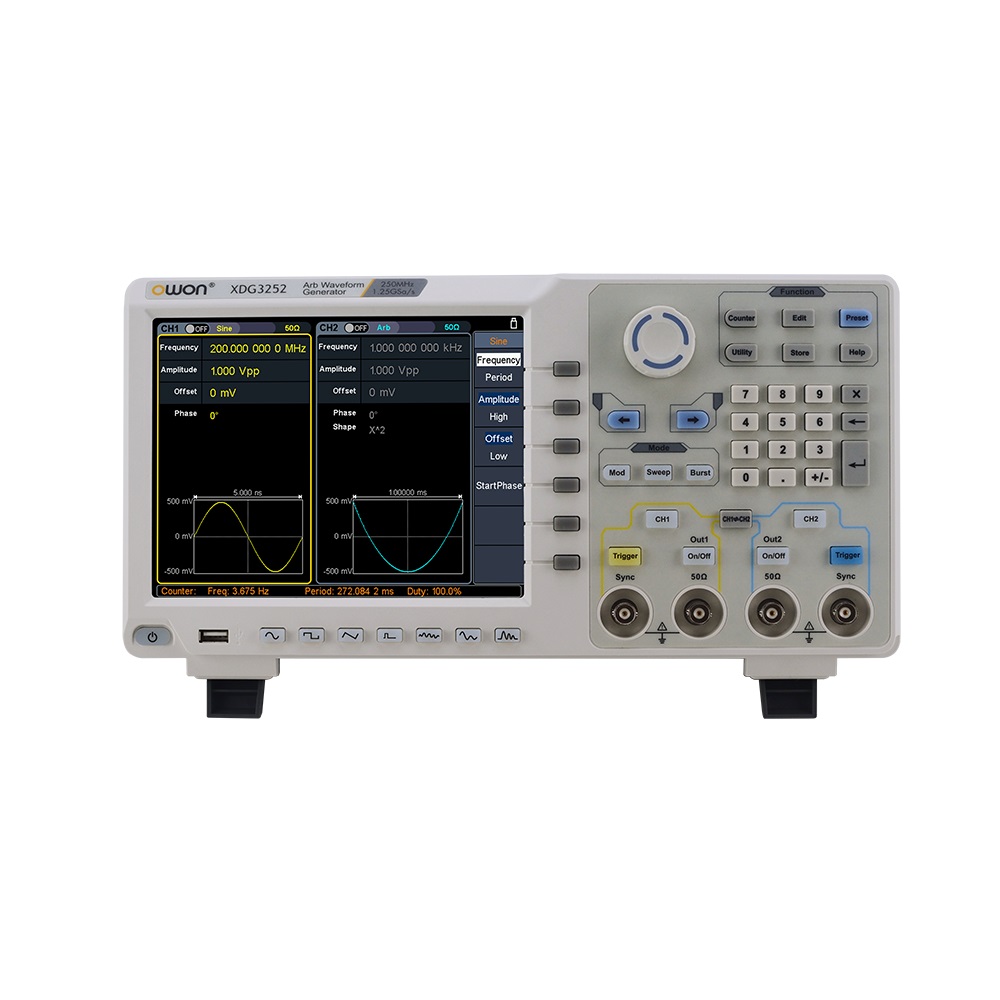

OWON XDG 2 Kanal Funktionsgenerator arbiträr 80MHz oder 100MHz

546,21 €*

Preise inkl. MwSt. zzgl. Versandkosten

Sofort verfügbar, Lieferzeit: 1-3 Tage

verfügbare Geräte Ausführungen

XDG3082 80MHz

XDG3102 100MHz

Artikelnummer: 44-024

Artikelzustand: NEU

OWON XDG 2 Kanal Funktionsgenerator arbiträr 80MHz oder 100MHz

Lieferumfang:

Funktionsgenerator
Netzkabel
USB Kabel
Q9 BNC Kabel
CD
Anleitung Englisch

Details:

Abtastrate 1,25 G / s und 1 MHz Frequenzauflösung
Vertikale Auflösung: 14 Bit

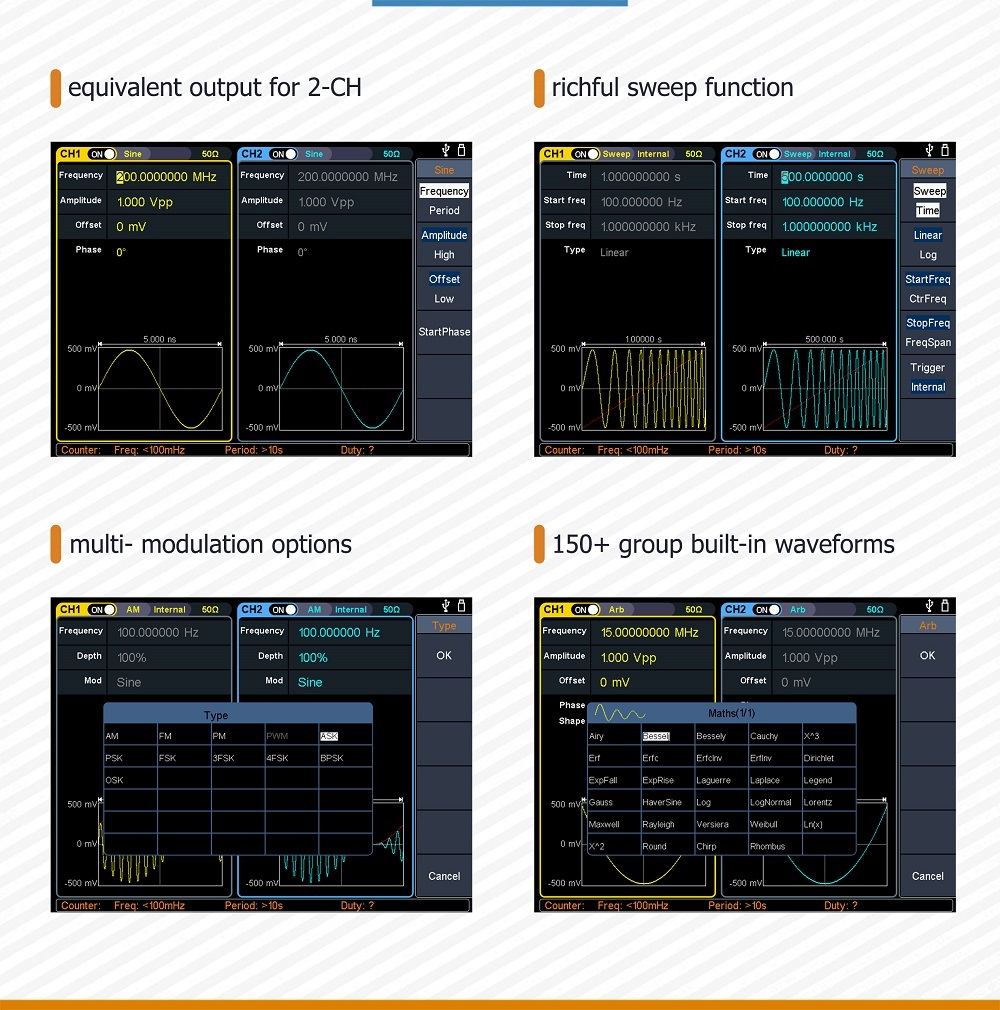

umfassende Wellenform - Ausgabe: 6 Gruppen Grundwellenformen und 152 Gruppe eingebaute Arbiträrsignale
Modulationsmöglichkeiten: AM, FM, PM, FSK, 3FSK, 4FSK, PSK, OSK, ASK, BPSK, PWM, Sweep und Burst
Hochpräziser, integrierter Frequenzzähler von 100 MHz bis 200 MHz
SCPI und LabVIEW werden unterstützt
8 Zoll 800 x 600 Pixel LCD-Touchscreen

Modell		XDG3252	XDG3202	XDS3162	XDS3102	XDS3082
Kanal		2
Frequenzausgabe		250 MHz	200 MHz	160 MHz	100 MHz	80 MHz
Beispielrate		1,25GSa / s
Vertikale Auflösung		14 Bits
Wellenform
Standard Waveform		Sinus, Quadrat, Impuls, Rampe, Rauschen und Harmonische
Arbitrary Waveform		exponentieller Anstieg, exponentieller Abfall, sin (x) / x, Schrittwelle und andere, insgesamt 150 eingebaute Wellenformen und benutzerdefinierte willkürliche Wellenformen
Frequenz (Auflösung 1μHz)
Sinus		1μHz - 250MHz	1μHz - 200MHz	1μHz - 160MHz	1μHz - 100MHz	1μHz - 80MHz
Quadrat		1μHz - 50MHz			1μHz - 40MHz	1μHz - 30MHz
Impuls		1 μHz - 25 MHz
Rampe		1 MHz - 5 MHz
Harmonisch		1μHz - 125MHz	1μHz - 100MHz	1μHz - 80MHz	1μHz - 50MHz	1μHz - 40MHz
Lärm		120 MHz (-3 dB, typisch)
Arbitrary Waveform		eingebaute Wellenform: 1 MHz - 15 MHz benutzerdefinierte Wellenform: 1 MHz - 50 MHz
Richtigkeit		± 1 ppm, 0 ° C bis 40 ° C
Amplitude
in 50Ω Last		1 mVpp - 10 Vpp (≤ 40 MHz);1 mVpp - 5 Vpp (≤ 80 MHz) 1 mVpp - 2,5Vpp (≤120 MHz);1mVpp - 1Vpp (≤250MHz)
in den offenen Stromkreis oder hoch-Z		2 mVpp - 20 Vpp (≤ 40 MHz);2 mVpp - 10 Vpp (≤ 80 MHz); 2 mVpp - 5 Vpp (≤ 120 MHz);2mVpp - 2Vpp (≤250MHz)
Auflösung		1 mV oder 4 Ziffern
DC Offset	Bereich (50Ω)	± (5 Vpk - Amplitude Vpp / 2)
	Bereich (High-Z, offener Stromkreis)	± (10 Vpk - Amplitude Vpp / 2)
	Richtigkeit	± (1% von \| Einstellung \| + 1mV + Amplitude Vpp x 0,5%)
	Auflösung	1 mV oder 4 Ziffern
Impedanz laden		50Ω (typisch)
Richtigkeit		± (1% der Einstellung + 1 mVpp) (typisch 1 kHz Sinus, 0 V Offset)

Sinuswellenspektrum Reinheit
Harmonische Verzerrung typisch (0 dB)		DC - 1 MHz: <-65 dBc 1 MHz - 10 MHz: <-60 dBc 10 MHz - 120MHz: <-50dBc120MHz - 200MHz: <-45 dBc
Totale harmonische Verzerrung		0,05%, 10 Hz bis 20 kHz, 1 Vpp
Störrisch (nicht harmonisch), typisch (0 dB)		≤ 10 MHz: <-70dBc> 10 MHz: <-70 dBc + 6 dB / Oktave
Phasenrauschen typisch (0 dBm, 10 kHz Abweichung)		10 MHz: ≤-110 dBc / Hz
Quadrat
Anstiegs- / Abfallzeit		<5 ns
Überschwingen		<3%
Auslastungsgrad		50,0% (fix)
Jitter (Effektivwert)		300 ps + 100 ppm
Impuls
Impulsbreite		12ns - 996875s
Vorlauf- / Nachlaufzeit		Ns 7ns
Überschwingen		<3%
Jitter (Effektivwert)		300 ps + 100 ppm
Rampe
Linearität		≤ 1% der Spitzenleistung (typisch, 1 kHz, 1 Vpp, 50% Symmetrie)
Symmetrie		0% bis 100%
Harmonisch
Harmonische Ordnung		≤16
Harmonischer Typ		gerade, ungerade, alle Benutzer
Harmonische Amplitude		könnte für alle Harmonischen eingestellt werden
Harmonische Phase		könnte für alle Harmonischen eingestellt werden
Willkürlich
Wellenlänge		2 Punkte - 1 Mio. Punkte
Vertikale Auflösung		14 Bits
Minimale Anstiegs- / Abfallzeit		<7 ns
Jitter (Effektivwert)		3 ns

Modulation
Art		AM, FM, PM, PWM, FSK, 3FSK, 4FSK, PSK, OSK, ASK, BPSK, Sweep und Burst
AM
Trägerwellenform		Sinus, Quadrat, Rampe und beliebig (außer DC)
Quelle		intern extern
Modulierende Wellenform		Sinus, Quadrat, Rampe, Lärm und beliebig
Tiefe		0,0% - 100,0%
Modulierende Frequenz		2 mHz - 100 kHz
FM
Trägerwellenform		Sinus, Quadrat, Rampe und beliebig (außer DC)
Quelle		intern extern
Modulierende Wellenform		Sinus, Quadrat, Rampe, Lärm und beliebig
Modulierende Frequenz		2 mHz - 100 kHz
PM
Trägerwellenform		Sinus, Quadrat, Rampe und beliebig (außer DC)
Quelle		intern extern
Modulierende Wellenform		Sinus, Quadrat, Rampe, Lärm und beliebig
Phasenabweichung		0 ° - 180 °
Modulierende Frequenz		2 mHz - 100 kHz
PWM
Trägerwellenform		Impuls
Quelle		intern extern
Modulierende Wellenform		Sinus, Quadrat, Rampe, Lärm und beliebig
Breitenabweichung		0 ~ Minimum (Tastverhältnis, 100% - Tastverhältnis)
Modulierende Frequenz		2 mHz - 100 kHz
FSK / 3FSK / 4FSK
Trägerwellenform		Sinus, Quadrat, Rampe und beliebig (außer DC)
Quelle		intern extern
Modulierende Wellenform		quadratisch bei 50% Einschaltdauer
Tastenfrequenz		2 mHz - 1 MHz
PSK
Trägerwellenform		Sinus, Quadrat, Rampe und beliebig (außer DC)
Quelle		intern extern
Modulierende Wellenform		quadratisch bei 50% Einschaltdauer
Tastenfrequenz		2 mHz - 1 MHz
OSK
Trägerwellenform		Sinus, Quadrat, Rampe und beliebig (außer DC)
Quelle		intern
Oszillationszeit		quadratisch bei 50% Einschaltdauer
Tastenfrequenz		2 mHz - 1 MHz
FRAGEN
Trägerwellenform		Sinus, Quadrat, Rampe und beliebig (außer DC)
Quelle		intern extern
Modulierende Wellenform		quadratisch bei 50% Einschaltdauer
Tastenfrequenz		2 mHz - 1 MHz
BPSK
Trägerwellenform		Sinus, Quadrat, Rampe und beliebig (außer DC)
Quelle		intern
Modulierende Wellenform		quadratisch bei 50% Einschaltdauer
Tastenfrequenz		2 mHz - 1 MHz
Fegen
Trägerwellenform		Sinus, Quadrat, Rampe und beliebig (außer DC)
Art		linear und protokollieren
Richtung		auf und ab
Sweep-Zeit		1 ms bis 500 s, ± 0,1%
Quelle auslösen		intern, extern und manuell
Platzen
Trägerwellenform		Sinus, Quadrat, Rampe, Impuls und beliebig (außer DC)
Burst Count		1 bis 50.000 Perioden, unendlich, Anschnitt
Interne Periode		10 ns - 500 s
Gated Source		externer Abzug

Frequenzzähler
Funktion		Frequenzperiode, + Breite, -Breite, + Last und -Dienst
Frequenzbereich		100 MHz - 200 MHz
Frequenzauflösung		7 Ziffern
Input-Output

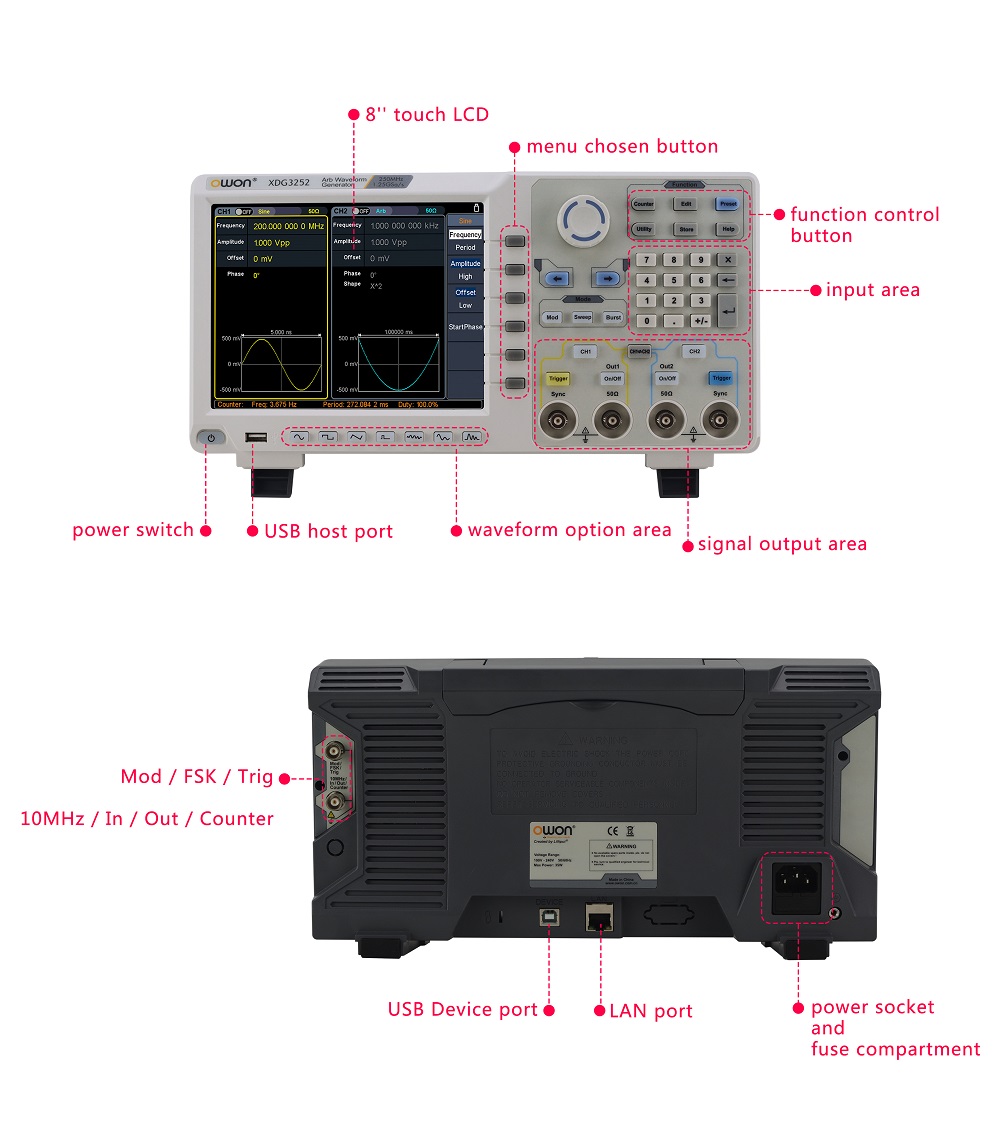

Anzeige		8 "800 x 600 Pixel Touchscreen-LCD
Art		Frequenzzähler, externer Modulationseingang, externer Triggereingang, externer Referenztakteingang / -ausgang
Kommunikationsinterface		USB-Host, USB-Gerät und LAN
Abmessung (W × H × D)		340 x 177 x 90 (mm)
Gewicht (ohne Paket)		2,50 kg
