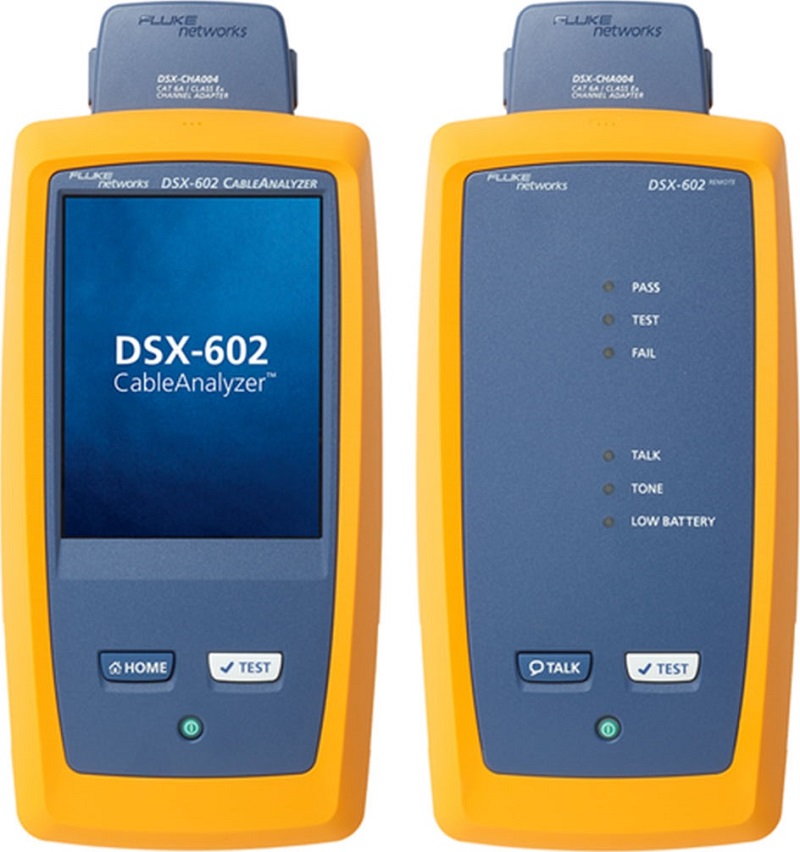

Fluke DSX-602-PRO INT 500MHz CableAnalyzer Netzwerktester DSX602

Produktinformationen "Fluke DSX-602-PRO INT 500MHz CableAnalyzer Netzwerktester DSX602"

Fluke DSX-602-PRO INTL 500MHz CableAnalyzer Netzwerktester

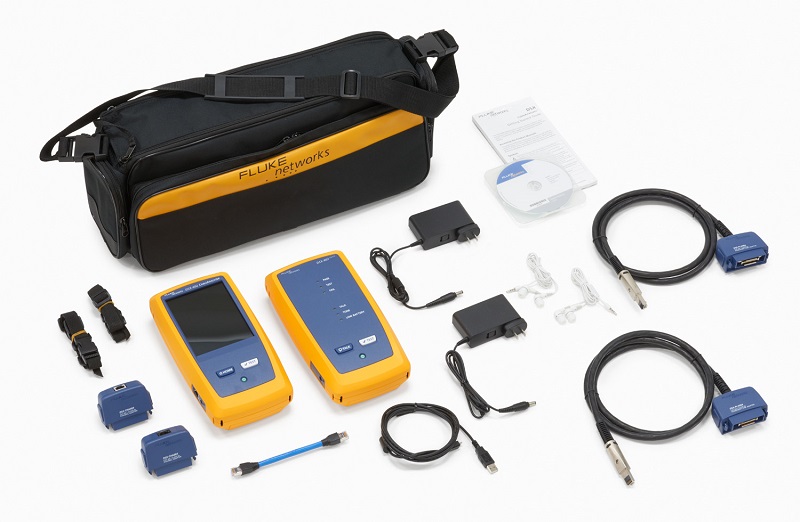

Lieferumfang:

• DSX-602 INT CableAnalyzer Hauptgerät und Smart Remote

• Zwei Cat 6A/ Klasse EA Channel-Adapter

• Zwei Cat 6A/ Klasse EA Permanent-Link-Adapter

• Ein RJ45-Referenzpatchkabel, 6-Zoll (15 cm)

• Tragetasche

• USB-Kabel für PC-Kommunikationen

• Zwei AC-Adapter

• DSX 602-Kurzanleitung





Cat 6A-Zertifizierung in 10 Sekunden

Der DSX-602 CableAnalyzer ist eine Komplettlösung, die alle Aspekte der Zertifizierung strafft – von der Konfiguration über die Messung und Fehlerbehebung bis zur Dokumentation der Ergebnisse für den Kunden. Der DSX-602 führt die Class E/Cat 6-Zertifizierungsmessung in nur 9 Sekunden und die Class EA/Cat 6A-Zertifizierungsmessung in 10 Sekunden aus – absolut konform mit den Industriestandards und mit der höchsten Genauigkeit in der Branche. Dank dieser Geschwindigkeit können Sie an einem Arbeitstag von 8 Stunden Hunderte von Links testen

Beheben Sie Fehler doppelt so schnell

Wenn ein Link die Messung nicht besteht, können die DSX-602 HDTDR- und HDTDX-Algorithmen schnell den Fehler orten (Entfernung vom Messgerät). Anstatt Zeit mit Probieren und erneutem Messen zu verlieren, wissen Techniker sofort, was wo zu tun ist, damit der Link die Messung besteht. Selbst wenn nur 2 % der Kabel in einer Schicht den Autotest nicht bestehen, sparen Sie täglich bis zu 2 Stunden Arbeitszeit bei der Zertifizierung.

Blitzschnell – nicht nur bei der Prüfung

Der DSX-602 ist nicht nur ein schnelles Messgerät. Sein ProjX™-System verwaltet die Projekt-Anforderungen und -Fortschritte von der Einrichtung bis zur Systemakzeptanz, damit alle Messungen gleich beim ersten Mal korrekt abgeschlossen werden. Gestenbasierte Taptive™ Benutzeroberfläche, helle Farbanzeige, ausreichend Speicherkapazität und eine integrierte Sprechfunktion tragen zur Gesamtproduktivität bei und erhöhen gleichzeitig den Bedienungskomfort. Erweiterte Batterielebensdauer bedeutet, dass mit einer Batterieladung mehr erledigt werden kann. Dies alles spart täglich Zeit und Geld.





Test-Standards
TIA Kategorie 3, 5, 5e, 6, 6A gem. TIA 568-C.2 oder TIA-1005
ISO/IEC Class C- und D-, E-, EA-Zertifizierung gemäß ISO/IEC 11801:2002 und Amendments
IEEE 802,3 10BASE-T, 100BASE-TX, 1000BASE-T, 10GBASE-T



Allgemeine Spezifikationen
Geschwindigkeit des Autotests VollständigerAutotest Kategorie 5e oder 6/Klasse D oder E: 9 Sekunden; Vollständiger 2-wege-Autotest von Kategorie 6A/Klasse EA: 10 Sekunden
Unterstützte Testparameter (Der Teststandard bestimmt die Testparameter und den dokumentierten Frequenzbereich) Wire Map, Länge, Laufzeit, Laufzeit-Abweichung, Gleichstrom-Schleifenwiderstand, Einfügedämpfung (Dämpfung), Rückflussdämpfung (RL), NEXT, Attenuation-to-Crosstalk Ratio (ACR-N), ACR-F (ELFEXT), Power Sum ACR-F (ELFEXT), Power Sum NEXT, Power Sum ACR-N
Maximale Frequenz 500 MHz
Speichern von Testergebnissen 12.000 Cat 6A mit Grafiken
Anzeige 5,7 LCD mit projektiertem Kapazitäts-Touchscreen
Abmessungen Haupteinheit und Smart-Remote: 2,625 Zoll x 5,25 Zoll x 11,0 Zoll (6,67 cm x 13,33 cm x 27,94 cm)
Gewicht 3 lbs (1,36 kg)
Batterie Lithium-Ionen-Akkupack, 7,2 V
Batterielebensdauer 8 Stunden, typisch
Akku-Ladezeit 4 Stunden (unter 40 °C, Tester ausgeschaltet)
Unterstützte Sprachen Englisch, Französisch, Deutsch, Italienisch, Japanisch, Portugiesisch, Spanisch, vereinfachtes Chinesisch, traditionelles Chinesisch, Koreanisch, Russisch, Tschechisch, Polnisch, Schwedisch, Ungarisch
Kalibrierung Servicezentrum-Kalibrierungszeitraum: 1 Jahr
Integriertes Wi-Fi Erfüllt IEEE 802.11 a/b/g/n; Dualband (2,4 GHz und 5 GHz)



Umgebungsspezifikationen
Betriebstemperatur 32° F bis 113° F (0° C bis 45° C)
Lagerungstemperatur -22° F bis +140° F (-30° C bis +60° C)
Relative Luftfeuchtigkeit - Betrieb (% RH ohne Kondensation) 0 % bis 90 %, 32 °F bis 95 °F: 0 °C bis 35 °C
0 % bis 70 %, 95 °F bis 113 °F: 35 °C bis 45 °C
Schwingung Gelegentlich, 2 g, 5 Hz -500 Hz
Stoß 1 m Fallversuch mit und ohne Module und Adapter angeschlossen
Sicherheit CSA 22,2 Nr. 61010, IEC 61010-1 3. Ausgabe
Höhenlage 13.123 m (4.000 ft), 10.500 m (3.200 ft) mit AC-Adapter
EMV EN 61326-1: Tragbar
