Dieses neue Combo Kit umfasst das Multimeter Fluke 87V für industrielle Anwendungen. Im Lieferumfang enthalten sind die Gleich-/Wechselstromzange i410 .
Fluke Serie 87 V bietet Mess- und Fehlersuchfunktionen sowie hohe Auflösung und Genauigkeit zur Diagnose und Lösung von Problemen bei Motorantrieben und der Stromverteilung sowie in der Automation und Elektromechanik.
Fluke Stromzangen sind die idealen Werkzeuge zur Erweiterung der Strommessbereiche der Fluke-Messgeräte.
Lieferumfang:
Fluke 87V
TL75 Messleitungen
AC72 Krokodilklemmen
Holster
9-V-Batterie (eingesetzt)
Kurzanleitung
CD mit ausführlichem Handbuch
80BK Temperaturmessfühler

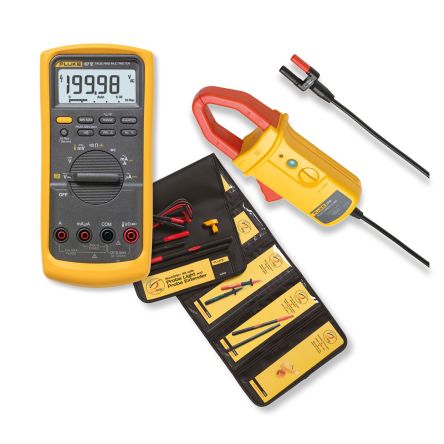

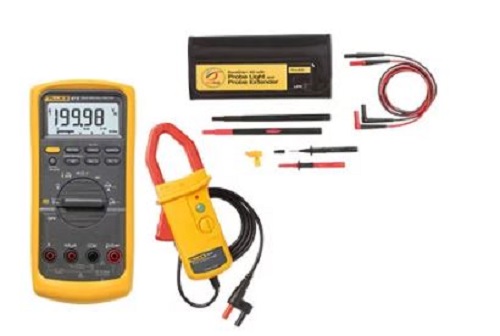

I410
L215 KIT
Einzigartige Funktion für präzise Spannungs- und Frequenzmessungen an Motorantrieben mit regelbarer Drehzahl, bei denen Oberschwingungen die Grundfrequenz überlagern (87 V).
Dank eines integrierten Thermometers können Sie einfach Temperaturmessungen vornehmen, ohne ein separates Thermometer mitnehmen zu müssen (87 V).
Optionaler Magnethänger für einfaches Einrichten und Ablesen, während Ihre Hände für andere Aufgaben frei bleiben
Display mit großen Ziffern und heller zweistufiger Hintergrundbeleuchtung sorgt dafür, dass die Messgeräte der Serie 80 V bedeutend einfacher abgelesen werden können als ältere Modelle.
Leistungsmerkmale
83 V
87 V
Echteffektivmessung von Spannung und -strom für präzise Messungen an nicht sinusförmigen Signalen
•
Einschaltbarer Filter für präzise Spannungs- und Frequenzmessungen an Motorantrieben
•
Grundungenauigkeit von 0,05 % bei Gleichspannung
•
6000 Digits, 3-3/4 Stellen
•
•
4-1/2 Stellen für präzise Messungen (20.000 Digits)
•
Messung von bis zu 1000 V AC und DC
•
•
Messung von bis zum 10 A, 20 A für bis zu 30 Sekunden
•
•
Integriertes Thermometer, sodass Sie ein Gerät weniger mitnehmen müssen (einschließlich TC-Messfühler)
•
Frequenz bis 200 kHz und % Tastgrad
•
•
Widerstandsmessung, Durchgangsprüfung und Diodentest
•
•
10.000 µF Kapazitätsbereich für Bauteile wie z.B. Motorkondensatoren
•
•
Min/Max/Mittelwert-Erfassung mit Min/Max-Alert zur automatischen Erfassung von Abweichungen
•
•
Spitzenwerterfassung zur Aufzeichnung von kurzzeitigen Transienten bis zu 250 µs
•
•
Relativwertmodus zum Abziehen der Messleitungsinterferenz bei niederohmigen Messungen
•
•
Automatische und manuelle Bereichswahl für maximale Flexibilität
•
•
„Touch Hold“ zur Erfassung stabiler Messwerte ohne Einfluss von Störsignalen
•
•
Große Anzeigeziffern und zweistufige helle Hintergrundbeleuchtung für verbesserte Ablesbarkeit
•
•
Analoge Balkenanzeige für schnelle Signaländerungen oder instabile Signale
•
•
„Input Alert“ gibt ein akustisches Signal bei falschem Anschluss an die Eingangsbuchsen
•
•
Flexibel einstellbare automatische Abschaltung zur Verlängerung der Batterielebensdauer
•
•
Separates Batteriefach für schnellen Batteriewechsel ohne Beschädigung des Kalibriersiegels
•
•
„Klassisches“ Design mit neuem abnehmbaren Holster einschließlich integrierter Halterung für Messleitungen und Messspitzen
•
•
Spezifikationen
Gleichspannung
Maximal zulässige Spannung:
1000 V
Ungenauigkeit:
Fluke 83 V: ±(0,1 %+1)
Fluke 87 V: ±(0,05 %+1)
Maximale Auflösung:
Fluke 83 V: 100 µV
Fluke 87 V: 10 µV
Wechselspannung
Maximal zulässige Spannung:
1000 V
Ungenauigkeit:
Fluke 83 V: ±(0,5 %+2)
Fluke 87 V: ±(0,7 %+2) Echteffektiv
AC-Bandbreite
Fluke 83 V: 5 kHz
Fluke 87 V: 20 kHz*
*mit Tiefpassfilter; 3 db @ 1 kHz
Maximale Auflösung:
0,1 mV
Gleichstrom
Maximale Stromstärke:
10 A (20 A für maximal 30 Sek.)
Ungenauigkeit bei Strommessungen:
Fluke 83 V: ±(0,4 %+2)
Fluke 87 V: ±(0,2 %+2)
Maximale Auflösung:
Fluke 83 V: 0,01 mA
Fluke 87 V: 0,01 µA
Wechselstrom
Maximale Stromstärke:
10 A (20 A für maximal 30 Sek.)
Ungenauigkeit bei Strommessungen:
Fluke 83 V: ±(1,2 %+2)
Fluke 87 V: ±(1,0 %+2) Echteffektiv
Maximale Auflösung:
0,1 µA
Widerstand
Maximaler Widerstand:
50 MO
Ungenauigkeit:
Fluke 83 V: ±(0,4 %+1)
Fluke 87 V: ±(0,2 %+1)
Maximale Auflösung:
0,1O
Kapazität
Maximale Kapazität
9.999 µF
Ungenauigkeit
±(1 %+2)
Maximale Auflösung
0,01 nF
Frequenz
Maximale Frequenz
200 kHz
Ungenauigkeit
±(0,005 %+1)
Maximale Auflösung
0,01 Hz
Tastgrad
Maximaler Tastgrad
99,9 %
Ungenauigkeit
±(0,2 % pro kHz +0,1 %)
Maximale Auflösung
0,1 %
Temperaturmessung
Fluke 83 V, 87 V/E:
-200,0 °C – 1090 °C
-328,0 °F – 1994,0 °F
ohne Messfühler
80 BK Temperaturmessfühler
-40,0 °C – 260 °C
-40,0 °F – 500 °F, 2,2 °C oder 2 %, je nachdem, was größer ist
Leitwert
Maximaler Leitwert
60,00 nS
Ungenauigkeit
±(1,0 %+10)
Maximale Auflösung
0,01 nS
Diodentest
Bereich 3 V
Auflösung:
1 mV
Ungenauigkeit:
± (2 % + 1 V)
Tastgradbereich
Ungenauigkeit:
Innerhalb ± (0,2 % pro kHz + 0,1 %)
Umgebungsdaten
Betriebstemperatur
-20 °C bis +55 °C
Lagertemperatur
-40 °C bis +60 °C
Luftfeuchtigkeit (ohne Kondensation)
0 % – 90 % (0 °C – 35 °C)
0 % – 70 % (35 °C – 55 °C)
Höhe über NN bei Betrieb
2000 m
Sicherheit
Überspannungkategorie
EN 61010-1 bis 1000 V CAT III, 600V CAT IV
Zertifiziert durch
UL-, CSA-, TÜV- und VDE-Zulassung
Mechanische & allgemeine Daten
Abmessungen
201 x 98 x 52 mm (mit Holster)
Gewicht
355 g
Gewicht mit Holster und Flex-Stand
624 g
Anzeige
Digital:
6000 Digits, 4 Updates/s
(Modell 87 hat auch einen hochauflösenden Modus mit 19.999 Digits)
Fluke 87V/E2 Industrieelektriker Combo Kit
Lieferumfang:- Fluke 87V- Fluke C35 Tragetasche- Fluke AC220 extralange Klemmen- Fluke TL224 1,5m Messleitungen, hitzebeständig- Fluke 80BK Temperaturfühler- Fluke TP238 4mm Messpitzen- Fluke TPAK Set mit Magnethalter
Neue Funktionen für maximale Produktivität:
Einzigartige Funktion für präzise Spannungs- und Frequenzmessungen an Motorantrieben mit regelbarer Drehzahl, bei denen Oberschwingungen die Grundfrequenz überlagern (87 V).
Dank eines integrierten Thermometers können Sie einfach Temperaturmessungen vornehmen, ohne ein separates Thermometer mitnehmen zu müssen (87 V).
Optionaler Magnethänger für einfaches Einrichten und Ablesen, während Ihre Hände für andere Aufgaben frei bleiben
Display mit großen Ziffern und heller zweistufiger Hintergrundbeleuchtung sorgt dafür, dass die Messgeräte der Serie 80 V bedeutend einfacher abgelesen werden können als ältere Modelle.
Leistungsmerkmale:
83 V
87 V
Echteffektivmessung von Spannung und -strom für präzise Messungen an nicht sinusförmigen Signalen
•
Einschaltbarer Filter für präzise Spannungs- und Frequenzmessungen an Motorantrieben
•
Grundungenauigkeit von 0,05 % bei Gleichspannung
•
6000 Digits, 3-3/4 Stellen
•
•
4-1/2 Stellen für präzise Messungen (20.000 Digits)
•
Messung von bis zu 1000 V AC und DC
•
•
Messung von bis zum 10 A, 20 A für bis zu 30 Sekunden
•
•
Integriertes Thermometer, sodass Sie ein Gerät weniger mitnehmen müssen (einschließlich TC-Messfühler)
•
Frequenz bis 200 kHz und % Tastgrad
•
•
Widerstandsmessung, Durchgangsprüfung und Diodentest
•
•
10.000 µF Kapazitätsbereich für Bauteile wie z.B. Motorkondensatoren
•
•
Min/Max/Mittelwert-Erfassung mit Min/Max-Alert zur automatischen Erfassung von Abweichungen
•
•
Spitzenwerterfassung zur Aufzeichnung von kurzzeitigen Transienten bis zu 250 µs
•
•
Relativwertmodus zum Abziehen der Messleitungsinterferenz bei niederohmigen Messungen
•
•
Automatische und manuelle Bereichswahl für maximale Flexibilität
•
•
„Touch Hold“ zur Erfassung stabiler Messwerte ohne Einfluss von Störsignalen
•
•
Große Anzeigeziffern und zweistufige helle Hintergrundbeleuchtung für verbesserte Ablesbarkeit
•
•
Analoge Balkenanzeige für schnelle Signaländerungen oder instabile Signale
•
•
„Input Alert“ gibt ein akustisches Signal bei falschem Anschluss an die Eingangsbuchsen
•
•
Flexibel einstellbare automatische Abschaltung zur Verlängerung der Batterielebensdauer
•
•
Separates Batteriefach für schnellen Batteriewechsel ohne Beschädigung des Kalibriersiegels
•
•
„Klassisches“ Design mit neuem abnehmbaren Holster einschließlich integrierter Halterung für Messleitungen und Messspitzen
•
•
Lebenslange Gewährleistung
•
•
Spezifikationen:
Gleichspannung
Maximal zulässige Spannung:
1000 V
Ungenauigkeit:
Fluke 83 V: ±(0,1 %+1)
Fluke 87 V: ±(0,05 %+1)
Maximale Auflösung:
Fluke 83 V: 100 µV
Fluke 87 V: 10 µV
Wechselspannung
Maximal zulässige Spannung:
1000 V
Ungenauigkeit:
Fluke 83 V: ±(0,5 %+2)
Fluke 87 V: ±(0,7 %+2) Echteffektiv
AC-Bandbreite
Fluke 83 V: 5 kHz
Fluke 87 V: 20 kHz*
*mit Tiefpassfilter; 3 db @ 1 kHz
Maximale Auflösung:
0,1 mV
Gleichstrom
Maximale Stromstärke:
10 A (20 A für maximal 30 Sek.)
Ungenauigkeit bei Strommessungen:
Fluke 83 V: ±(0,4 %+2)
Fluke 87 V: ±(0,2 %+2)
Maximale Auflösung:
Fluke 83 V: 0,01 mA
Fluke 87 V: 0,01 µA
Wechselstrom
Maximale Stromstärke:
10 A (20 A für maximal 30 Sek.)
Ungenauigkeit bei Strommessungen:
Fluke 83 V: ±(1,2 %+2)
Fluke 87 V: ±(1,0 %+2) Echteffektiv
Maximale Auflösung:
0,1 µA
Widerstand
Maximaler Widerstand:
50 MO
Ungenauigkeit:
Fluke 83 V: ±(0,4 %+1)
Fluke 87 V: ±(0,2 %+1)
Maximale Auflösung:
0,1O
Kapazität
Maximale Kapazität
9.999 µF
Ungenauigkeit
±(1 %+2)
Maximale Auflösung
0,01 nF
Frequenz
Maximale Frequenz
200 kHz
Ungenauigkeit
±(0,005 %+1)
Maximale Auflösung
0,01 Hz
Tastgrad
Maximaler Tastgrad
99,9 %
Ungenauigkeit
±(0,2 % pro kHz +0,1 %)
Maximale Auflösung
0,1 %
Temperaturmessung
Fluke 83 V, 87 V/E:
-200,0 °C – 1090 °C
-328,0 °F – 1994,0 °F
ohne Messfühler
80 BK Temperaturmessfühler
-40,0 °C – 260 °C
-40,0 °F – 500 °F, 2,2 °C oder 2 %, je nachdem, was größer ist
Leitwert
Maximaler Leitwert
60,00 nS
Ungenauigkeit
±(1,0 %+10)
Maximale Auflösung
0,01 nS
Diodentest
Bereich 3 V
Auflösung:
1 mV
Ungenauigkeit:
± (2 % + 1 V)
Tastgradbereich
Ungenauigkeit:
Innerhalb ± (0,2 % pro kHz + 0,1 %)
Umgebungsdaten:
Betriebstemperatur
-20 °C bis +55 °C
Lagertemperatur
-40 °C bis +60 °C
Luftfeuchtigkeit (ohne Kondensation)
0 % – 90 % (0 °C – 35 °C)
0 % – 70 % (35 °C – 55 °C)
Höhe über NN bei Betrieb
2000 m
Sicherheit:
Überspannungkategorie
EN 61010-1 bis 1000 V CAT III, 600V CAT IV
Zertifiziert durch
UL-, CSA-, TÜV- und VDE-Zulassung
Mechanische & allgemeine Daten:
Abmessungen
201 x 98 x 52 mm (mit Holster)
Gewicht
355 g
Gewicht mit Holster und Flex-Stand
624 g
Anzeige
Digital:
6000 Digits, 4 Updates/s
(Modell 87 hat auch einen hochauflösenden Modus mit 19.999 Digits)
Analog:
32 Segmente, 40 Updates/s
Frequenz:
19.999 Digits, 3 Updates/s bei > 10 Hz.
Gewährleistung
Lebensdauer
Batterie-Lebensdauer
Alkali:
~400 Stunden typisch, ohne Hintergrundbeleuchtung
Stoßbelastung
Fall aus 1 m Höhe gemäß IEC 61010-1:2001
Schwingungen
Gemäß MIL-PRF-28800 für Instrumente der Klasse 2
Fluke 87V-MAX-E2 KIT Echteffectiv Digital Multimeter
Lieferumfang:
Echteffektiv-Digitalmultimeter Fluke 87V MAX
SureGrip™ Isolierte Messleitungen TL224
SureGrip™-Krokodilklemmen AC220
SureGrip™-Messspitzen TL238
Magnetriemenkit ToolPak™
DMM-Temperaturmessfühler 80BK-A
Gepolsterte Tragetasche C35
9-V-Batterie (eingesetzt) Abnehmbares Holster mit Aufbewahrungsfach für Messleitungen
Drei AA-Batterien (eingesetzt)
Wichtigste Merkmale
Übersteht Stürze aus bis zu 4 Metern (13 Fuß) Höhe dank einem industrietauglichen Gehäuse und Holster
Wasser- und staubdichtes Gehäuse nach IP67 für härteste Arbeitsbedingungen
Fluke TL175 TwistGuard™ Premium-Messleitungen
Doppelt so hohe Batterielebensdauer wie das 87V (bis zu 800 Stunden); hintergrundbeleuchtete Tasten für dunkle Umgebungen
Elektrische Spezifikationen
Gleichspannung
Bereich
0,1 mV bis 1000 V
Genauigkeit
±(0,05 % + 1)
Maximale Auflösung
0,1 mV
Wechselspannung
Bereich
0,1 mV bis 1000 V
Genauigkeit
± (0,7 % + 4) Echteffektiv
Bandbreite
20 kHz mit Tiefpassfilter; 3 dB bei 1 kHz
Maximale Auflösung
0,1 mV
Gleichstrom
Bereich
0,1 μA bis 10 A(20 A für maximal 30 Sek.)
Genauigkeit bei Strommessung
±(0,2 % + 2)
Maximale Auflösung
0,1 µA
Wechselstrom
Bereich
0,1 μA bis 10 A(20 A für maximal 30 Sek.)
Genauigkeit bei Strommessung
± (1,0% + 2) Echteffektiv
Maximale Auflösung
0,1 µA
Widerstand
Bereich
0,1 Ω bis 50 MΩ
Genauigkeit
±(0,2 % + 1)
Maximale Auflösung
0,1 Ω
Kapazität
Bereich
0,01 nF bis 9999 μF
Genauigkeit
±(1% + 2)
Maximale Auflösung
0,01 nF
Frequenz
Bereich
0,5 Hz bis 199,99 kHz
Genauigkeit
±(0,005 % + 1)
Maximale Auflösung
0,01 Hz
Tastgrad
Maximaler Tastgrad
99,9%
Genauigkeit
± (0,2 % pro kHz +0,1 %)
Maximale Auflösung
0,1%
Temperaturmessbereich
-200,0 °C bis 1090 °C(-328,0 °F bis 1994,0 °F)ohne Messfühler
80 BK Temperaturmessfühler
-40,0 °C bis 260 °C, ± 2,2 °C oder 2 %, es gilt der größere der beiden Werte(-40,0 °F bis 500 °F, ± 4,0 °F oder 2 %, es gilt der größere der beiden Werte)
Leitwert
Maximaler Leitwert
60,00 nS
Genauigkeit
±(1,0 % + 10)
Maximale Auflösung
0,01 nS
Diodenprüfung
Bereich
2 V
Auflösung
0,001V
Genauigkeit
±(1% + 1)
Diagnose und Datenspeicher
Peak Min./Max.
250 μS
Min-/Max-/Durchschnittswert
Ja
Haltefunktionen Reading Hold/Auto (Touch) Hold
Ja
Relative Referenz
Ja
Anzeige
Digital
6000 Zählrate, 4 Aktualisierung/Sekunde19.999 Zählrate im hochauflösenden Modus
Analoges Balkendiagramm
32 Segmente, 40 Aktualisierungen/Sekunde
Hintergrundbeleuchtung
Zweistufig
Tiefpassfilter (VFD-Messungen)
Ja
Input Alert™
Ja
Sicherheitsspezifikationen
Sicherheitsspezifikation
IEC61010-1: Verschmutzungsgrad 2IEC 61010-2-033: CAT IV 600 V, CAT III 1000 V
Zulassungen
CE, CSA
Mechanische und allgemeine Daten
IP-Schutzart
IEC 60529: IP 67
Stromversorgung
Drei AA-Batterien. 800 Stunden typisch, ohne Hintergrundbeleuchtung
Abmessungen
6,0 x 10,1 x 21,5 cm (mit Holster)
Gewicht
698,5 g (mit Holster)
Umgebungsdaten
Betriebstemperaturbereich
-15 °C bis 55 °C, bis -40 °C für 20 Minuten, wenn vorher bei 20 °C oder wärmer gelagert
Temperaturbereich bei Lagerung
-40 °C bis +60 °C
Luftfeuchtigkeit (nicht kondensierend)
0 % – 90 % (0 °C – 35 °C)0 % – 70 % (35 °C – 55 °C)
Betriebshöhe
2000 m
Fluke 87V MAX Echteffectiv Digital Multimeter
Lieferumfang:
TwistGuard™ Messleitungen TL175
Krokodilklemmen AC175
Temperaturmessfühler 80BK-A
Abnehmbares Holster mit Aufbewahrungsfach für Messleitungen
Drei AA-Batterien (eingesetzt)
Wichtigste Merkmale
Übersteht Stürze aus bis zu 4 Metern (13 Fuß) Höhe dank einem industrietauglichen Gehäuse und Holster
Wasser- und staubdichtes Gehäuse nach IP67 für härteste Arbeitsbedingungen
Fluke TL175 TwistGuard™ Premium-Messleitungen
Doppelt so hohe Batterielebensdauer wie das 87V (bis zu 800 Stunden); hintergrundbeleuchtete Tasten für dunkle Umgebungen
Elektrische Spezifikationen
Gleichspannung
Bereich
0,1 mV bis 1000 V
Genauigkeit
±(0,05 % + 1)
Maximale Auflösung
0,1 mV
Wechselspannung
Bereich
0,1 mV bis 1000 V
Genauigkeit
± (0,7 % + 4) Echteffektiv
Bandbreite
20 kHz mit Tiefpassfilter; 3 dB bei 1 kHz
Maximale Auflösung
0,1 mV
Gleichstrom
Bereich
0,1 μA bis 10 A(20 A für maximal 30 Sek.)
Genauigkeit bei Strommessung
±(0,2 % + 2)
Maximale Auflösung
0,1 µA
Wechselstrom
Bereich
0,1 μA bis 10 A(20 A für maximal 30 Sek.)
Genauigkeit bei Strommessung
± (1,0% + 2) Echteffektiv
Maximale Auflösung
0,1 µA
Widerstand
Bereich
0,1 Ω bis 50 MΩ
Genauigkeit
±(0,2 % + 1)
Maximale Auflösung
0,1 Ω
Kapazität
Bereich
0,01 nF bis 9999 μF
Genauigkeit
±(1% + 2)
Maximale Auflösung
0,01 nF
Frequenz
Bereich
0,5 Hz bis 199,99 kHz
Genauigkeit
±(0,005 % + 1)
Maximale Auflösung
0,01 Hz
Tastgrad
Maximaler Tastgrad
99,9%
Genauigkeit
± (0,2 % pro kHz +0,1 %)
Maximale Auflösung
0,1%
Temperaturmessbereich
-200,0 °C bis 1090 °C(-328,0 °F bis 1994,0 °F)ohne Messfühler
80 BK Temperaturmessfühler
-40,0 °C bis 260 °C, ± 2,2 °C oder 2 %, es gilt der größere der beiden Werte(-40,0 °F bis 500 °F, ± 4,0 °F oder 2 %, es gilt der größere der beiden Werte)
Leitwert
Maximaler Leitwert
60,00 nS
Genauigkeit
±(1,0 % + 10)
Maximale Auflösung
0,01 nS
Diodenprüfung
Bereich
2 V
Auflösung
0,001V
Genauigkeit
±(1% + 1)
Diagnose und Datenspeicher
Peak Min./Max.
250 μS
Min-/Max-/Durchschnittswert
Ja
Haltefunktionen Reading Hold/Auto (Touch) Hold
Ja
Relative Referenz
Ja
Anzeige
Digital
6000 Zählrate, 4 Aktualisierung/Sekunde19.999 Zählrate im hochauflösenden Modus
Analoges Balkendiagramm
32 Segmente, 40 Aktualisierungen/Sekunde
Hintergrundbeleuchtung
Zweistufig
Tiefpassfilter (VFD-Messungen)
Ja
Input Alert™
Ja
Sicherheitsspezifikationen
Sicherheitsspezifikation
IEC61010-1: Verschmutzungsgrad 2IEC 61010-2-033: CAT IV 600 V, CAT III 1000 V
Zulassungen
CE, CSA
Mechanische und allgemeine Daten
IP-Schutzart
IEC 60529: IP 67
Stromversorgung
Drei AA-Batterien. 800 Stunden typisch, ohne Hintergrundbeleuchtung
Abmessungen
6,0 x 10,1 x 21,5 cm (mit Holster)
Gewicht
698,5 g (mit Holster)
Umgebungsdaten
Betriebstemperaturbereich
-15 °C bis 55 °C, bis -40 °C für 20 Minuten, wenn vorher bei 20 °C oder wärmer gelagert
Temperaturbereich bei Lagerung
-40 °C bis +60 °C
Luftfeuchtigkeit (nicht kondensierend)
0 % – 90 % (0 °C – 35 °C)0 % – 70 % (35 °C – 55 °C)
Betriebshöhe
2000 m
Extech MA620 Stromzange 600A
Lieferumfang:
Extech MA620 komplett mit Prüfleitungen, Allzweck-Typ K Wulstdraht-Temperatursonde, 9V-Batterie und Tragetasche
600A True RMS Wechselspannungsmessgerät + NCV
AC-Strom, AC / DC Spannung, Widerstand, Frequenz, Kapazität, Temperatur, Duty Cycle, Diode und Kontinuität
Integrierter Berührungsloser Spannungsdetektor mit LED-Alarm
(40mm) Backengröße für Leiter bis 500MCM
6000 Zähler, hintergrundbeleuchtete LCD-Anzeige
Relative Mode für Kapazitäts-Nullpunkt und Offset-Einstellung
Data Hold, MIN / MAX und Auto Power Off
Fluke 87V Digitalmultimeter
Lieferumfang:
Fluke 87V
TL75 Messleitungen
AC72 Krokodilklemmen
Holster 9 V Block-Batterie
80BK Temperaturmessfühler
Bedienungsanleitung
Neue Funktionen für maximale Produktivität
Einzigartige Funktion für präzise Spannungs- und Frequenzmessungen an Motorantrieben mit regelbarer Drehzahl, bei denen Oberschwingungen die Grundfrequenz überlagern (87 V).
Dank eines integrierten Thermometers können Sie einfach Temperaturmessungen vornehmen, ohne ein separates Thermometer mitnehmen zu müssen (87 V).
Optionaler Magnethänger für einfaches Einrichten und Ablesen, während Ihre Hände für andere Aufgaben frei bleiben
Display mit großen Ziffern und heller zweistufiger Hintergrundbeleuchtung sorgt dafür, dass die Messgeräte der Serie 80 V bedeutend einfacher abgelesen werden können als ältere Modelle.
Leistungsmerkmale
83 V
87 V
Echteffektivmessung von Spannung und -strom für präzise Messungen an nicht sinusförmigen Signalen
•
Einschaltbarer Filter für präzise Spannungs- und Frequenzmessungen an Motorantrieben
•
Grundungenauigkeit von 0,05 % bei Gleichspannung
•
6000 Digits, 3-3/4 Stellen
•
•
4-1/2 Stellen für präzise Messungen (20.000 Digits)
•
Messung von bis zu 1000 V AC und DC
•
•
Messung von bis zum 10 A, 20 A für bis zu 30 Sekunden
•
•
Integriertes Thermometer, sodass Sie ein Gerät weniger mitnehmen müssen (einschließlich TC-Messfühler)
•
Frequenz bis 200 kHz und % Tastgrad
•
•
Widerstandsmessung, Durchgangsprüfung und Diodentest
•
•
10.000 µF Kapazitätsbereich für Bauteile wie z.B. Motorkondensatoren
•
•
Min/Max/Mittelwert-Erfassung mit Min/Max-Alert zur automatischen Erfassung von Abweichungen
•
•
Spitzenwerterfassung zur Aufzeichnung von kurzzeitigen Transienten bis zu 250 µs
•
•
Relativwertmodus zum Abziehen der Messleitungsinterferenz bei niederohmigen Messungen
•
•
Automatische und manuelle Bereichswahl für maximale Flexibilität
•
•
„Touch Hold“ zur Erfassung stabiler Messwerte ohne Einfluss von Störsignalen
•
•
Große Anzeigeziffern und zweistufige helle Hintergrundbeleuchtung für verbesserte Ablesbarkeit
•
•
Analoge Balkenanzeige für schnelle Signaländerungen oder instabile Signale
•
•
„Input Alert“ gibt ein akustisches Signal bei falschem Anschluss an die Eingangsbuchsen
•
•
Flexibel einstellbare automatische Abschaltung zur Verlängerung der Batterielebensdauer
•
•
Separates Batteriefach für schnellen Batteriewechsel ohne Beschädigung des Kalibriersiegels
•
•
„Klassisches“ Design mit neuem abnehmbaren Holster einschließlich integrierter Halterung für Messleitungen und Messspitzen
•
•
Lebenslange Gewährleistung
•
•
Spezifikationen
Gleichspannung
Maximal zulässige Spannung:
1000 V
Ungenauigkeit:
Fluke 83 V: ±(0,1 %+1)
Fluke 87 V: ±(0,05 %+1)
Maximale Auflösung:
Fluke 83 V: 100 µV
Fluke 87 V: 10 µV
Wechselspannung
Maximal zulässige Spannung:
1000 V
Ungenauigkeit:
Fluke 83 V: ±(0,5 %+2)
Fluke 87 V: ±(0,7 %+2) Echteffektiv
AC-Bandbreite
Fluke 83 V: 5 kHz
Fluke 87 V: 20 kHz*
*mit Tiefpassfilter; 3 db @ 1 kHz
Maximale Auflösung:
0,1 mV
Gleichstrom
Maximale Stromstärke:
10 A (20 A für maximal 30 Sek.)
Ungenauigkeit bei Strommessungen:
Fluke 83 V: ±(0,4 %+2)
Fluke 87 V: ±(0,2 %+2)
Maximale Auflösung:
Fluke 83 V: 0,01 mA
Fluke 87 V: 0,01 µA
Wechselstrom
Maximale Stromstärke:
10 A (20 A für maximal 30 Sek.)
Ungenauigkeit bei Strommessungen:
Fluke 83 V: ±(1,2 %+2)
Fluke 87 V: ±(1,0 %+2) Echteffektiv
Maximale Auflösung:
0,1 µA
Widerstand
Maximaler Widerstand:
50 MO
Ungenauigkeit:
Fluke 83 V: ±(0,4 %+1)
Fluke 87 V: ±(0,2 %+1)
Maximale Auflösung:
0,1O
Kapazität
Maximale Kapazität
9.999 µF
Ungenauigkeit
±(1 %+2)
Maximale Auflösung
0,01 nF
Frequenz
Maximale Frequenz
200 kHz
Ungenauigkeit
±(0,005 %+1)
Maximale Auflösung
0,01 Hz
Tastgrad
Maximaler Tastgrad
99,9 %
Ungenauigkeit
±(0,2 % pro kHz +0,1 %)
Maximale Auflösung
0,1 %
Temperaturmessung
Fluke 83 V, 87 V/E:
-200,0 °C – 1090 °C
-328,0 °F – 1994,0 °F
ohne Messfühler
80 BK Temperaturmessfühler
-40,0 °C – 260 °C
-40,0 °F – 500 °F, 2,2 °C oder 2 %, je nachdem, was größer ist
Leitwert
Maximaler Leitwert
60,00 nS
Ungenauigkeit
±(1,0 %+10)
Maximale Auflösung
0,01 nS
Diodentest
Bereich 3 V
Auflösung:
1 mV
Ungenauigkeit:
± (2 % + 1 V)
Tastgradbereich
Ungenauigkeit:
Innerhalb ± (0,2 % pro kHz + 0,1 %)
Umgebungsdaten
Betriebstemperatur
-20 °C bis +55 °C
Lagertemperatur
-40 °C bis +60 °C
Luftfeuchtigkeit (ohne Kondensation)
0 % – 90 % (0 °C – 35 °C)
0 % – 70 % (35 °C – 55 °C)
Höhe über NN bei Betrieb
2000 m
Sicherheit
Überspannungkategorie
EN 61010-1 bis 1000 V CAT III, 600V CAT IV
Zertifiziert durch
UL-, CSA-, TÜV- und VDE-Zulassung
Mechanische & allgemeine Daten
Abmessungen
201 x 98 x 52 mm (mit Holster)
Gewicht
355 g
Gewicht mit Holster und Flex-Stand
624 g
Anzeige
Digital:
6000 Digits, 4 Updates/s
(Modell 87 hat auch einen hochauflösenden Modus mit 19.999 Digits)
Analog:
32 Segmente, 40 Updates/s
Frequenz:
19.999 Digits, 3 Updates/s bei > 10 Hz.
Gewährleistung
Lebensdauer
Batterie-Lebensdauer
Alkali:
~400 Stunden typisch, ohne Hintergrundbeleuchtung
Stoßbelastung
Fall aus 1 m Höhe gemäß IEC 61010-1:2001
Schwingungen
Gemäß MIL-PRF-28800 für Instrumente der Klasse 2
