Fluke 820-2 LED-Stroboskop 7 LEDs – 4800 Lux bei 6000 Blitzen pro Minute
1.281,39 €*
% 1.601,74 €* (20% gespart)Versandkostenfreie Lieferung innerhalb Deutschland
Sofort versandfertig, Lieferzeit ca. 1-3 Tage

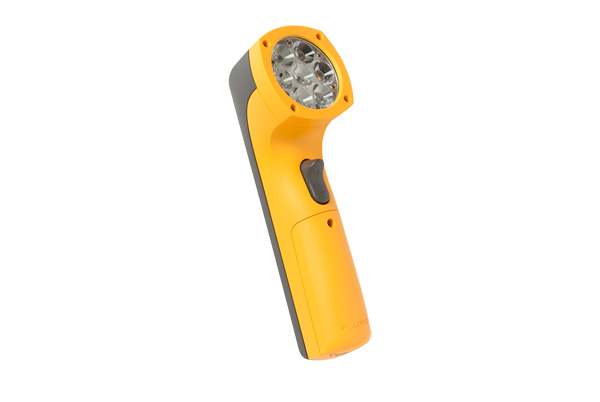

Fluke 820-2 LED-Stroboskop
Lieferumfang:
- Fluke 820-2
- Schutzhülle
- Anschluss für externen Trigger
Die Ermittlung der Drehzahl von rotierenden Maschinen kann schwierig sein. Aber das LED-Stroboskop 820-2 vereinfacht den Prozess, weil Sie die Diagnose mittels statischer Darstellung durchführen können, ohne die Maschine tatsächlich zu stoppen oder ein Bauteil der Maschine zu berühren, an der Sie arbeiten. Gleichgültig, ob Sie parasitäre Schwingungen, Schlupf oder unerwünschte Verwindungen untersuchen, das LED-Stroboskop 820-2 ist das ideale Messgerät zu Fehlersuche vor Ort, zur Prozess- oder Produktforschung und für Entwicklungszwecke.
- Lichtstarkes LED-Array mit 7 LEDs – 4800 Lux bei 6000 Blitzen pro Minute/30 cm
- Hocheffiziente LED-Feststofflichtquelle mit konstanten Blitzeigenschaften zur Erzielung höherer Blitzfrequenzen – 30 bis 300.000 Blitze pro Minute
- Digitale Impulsbreitenmodulation für außergewöhnlich scharfe Bilder bei hoher Geschwindigkeit
- Robuste, strapazierfähige Ausführung mit Feststoff-LEDs ohne Leuchtfäden, Gase, Hohlräume oder Glas (übersteht den Fall aus 1 m Höhe)
- Quarz-Regelsystem sorgt für hohe Genauigkeit: 0,02 % (±1 Stelle)
- Mehrzeilige LCD-Anzeige
- Prüfung der Drehzahl von Maschinen ohne physischen Kontakt und ohne Reflektorband
- Vorzeitiges oder verzögertes Blitzen zum Betrachten von Verzahnungen, Schnittflächen, Wiederholungen oder „driftenden“ Bildern
- Einfache Einstellung durch bedienungsfreundliche Tastenbedienung mit den Tasten „2x“ und „÷2“
Einstellbare Blitzdauer
Bei den meisten Anwendungen funktioniert die im Werk eingestellte Blitzdauer gut und braucht nicht extra eingestellt zu werden. Bei anderen Anwendungen mit höherer Drehzahl oder größeren rotierenden Objekten mit hohen Oberflächengeschwindigkeiten muss jedoch eine andere Blitzdauer eingestellt werden. Bei Anwendungen, bei denen hohe Drehzahlen auftreten, können sich Objekte möglicherweise während des kurzen Zeitraums eines einzelnen Blitzes bewegen, sodass ein unscharfes Bild entsteht. Durch die Verkürzung der Blitzdauer haben die Objekte weniger Zeit, um sich zu bewegen. Das Bild wirkt dadurch schärfer.
Häufige Anwendungen für das Fluke 820-2
Das LED-Stroboskop Fluke 820-2 ist mehr als nur ein Werkzeug zur Messung der Drehzahl von Maschinen ohne physischen Kontakt. Es ist auch ein exzellentes Diagnosewerkzeug für zahlreiche Anwendungen:
- Maschinen mit Riemenantrieb – Lüfter in Heizungs-, Lüftungs- und Klimaanlagen, Pumpen
- Kugellager, Wellen, Verzahnungen oder andere Maschinenteile
- Kupplungen und Zahnräder
- Fundamente – Resonanzschwingungen
- Verschleiß oder Beschädigungen von Kabeln oder Rohrleitungen
- Misch- und Dosierprozesse
Darüber hinaus kann das Stroboskop anstelle eines Lasertachometers als Stroboskop-Tachometer zur Drehzahlmessung verwendet werden. Zur Verwendung des Stroboskops muss die zu messende Komponente sichtbar und mit einer Kennzeichnung versehen sein, die als Bezugspunkt verwendet werden kann. Ein Stroboskop-Tachometer ist ein hilfreiches Werkzeug, weil Sie nicht immer Zugang zur Maschinenwelle haben, um Reflektorband für die Verwendung eines Lasertachometers aufzukleben. Und Sie können auch nicht immer den Kontakt zur beweglichen Welle, um ein Kontakt-Tachometer zu verwenden. Mit einem Stroboskop können Sie Drehzahlen von Wellen bis hinunter zu 30 min-1 (Blitze pro Minute) messen.
Anwendungsbereiche des Fluke 820-2:
- Turbinen mit variabler Drehzahl und häufigen Drehzahländerungen
- Motoren mit Frequenzumrichtern, die mit verschiedenen Drehzahlen laufen, deren Drehzahl sich jedoch nicht häufig ändert
- Ermittlung von Riemengeschwindigkeit und Riemenschlupf
- Untersuchung von Maschinenkomponenten – Ventilatorflügeln, Pumpenflügeln, Kompressorschrauben und Verzahnungen
- Drehzahlmessung und Frequenzuntersuchung
- Schlupfmessung
| Mechanische Daten | |
| Abmessungen (H x B x L) | 5,71 cm x 6,09 cm x 19,05 cm |
| Gewicht | 0,24 kg |
| Umgebungsdaten | |
| Betriebstemperaturbereich | 0 °C bis +45 °C |
| Lagerungstemperatur | -10 °C bis +50 °C |
| Relative Luftfeuchte bei Betrieb (nicht kondensierend) | Nicht kondensierend (<10 °C) |
| 90 % relative Luftfeuchte (10 °C bis 30 °C) | |
| 75 % relative Luftfeuchte (30 °C bis 40 °C) | |
| 45 % relative Luftfeuchte (40 °C bis 50 °C) | |
| Absorption/Korrosion | 30 °C, 95 % relative Luftfeuchte, 5 Tage |
| Produkt funktioniert normal | |
| Betriebshöhe über NN | 2.000 m |
| Höhenlage bei Lagerung | 12.000 m |
| Schwingungen | MIL-PRF-28800F: Klasse 2 |
| Stoßfestigkeit | Fall aus 1 m Höhe |
| EMI, RFI, EMV | EN 61326-1:2006 |
| Sicherheitsnormen | |
| Zulassungen | CE |
| Schutzklasse III (SELV, Sicherheitskleinspannung) Verschmutzungsgrad 2 | |
| Allgemeine Daten | |
| Blitzfrequenz | |
| Bereich | 30 bis 300.000 fpm (Blitze pro Minute) |
| 0,5 bis 5000 Hz | |
| Genauigkeit | 0,02 % |
| Auflösung | 30 bis 999 fpm = 0,1 |
| 1000 bis 300.000 fpm = 1 | |
| 0,5 bis 999 Hz = 0,1 | |
| 1000 bis 5000 Hz = 1 | |
| Frequenzeinstellung | fpm oder Hz |
| Blitzimpuls | |
| Dauer | Einstellbar in μs oder Grad |
| Verzögerung | Einstellbar in μs oder Grad |
| Licht | |
| Farbe | ca. 6500 K |
| Beleuchtungsstärke | 4.800 lx bei 6000 fpm bei 30 cm |
| Externer Auslöser | |
| Methode | Anschluss für externe Triggersteuerung |
| Hoher Pegel | 3 V bis 32 V |
| Niedriger Pegel | <1 V |
| Minimale Impulsbreite | 50 μs |
