OWON ADS3102 100Mhz 2 Kanal Multifunction Digital Oscilloscope - 500.000WFM/s

399,95 €*

% 595,00 €* 32.78% gespart

Preise inkl. MwSt. zzgl. Versandkosten

Sofort verfügbar, Lieferzeit: 1-3 Tage

Für diesen Artikel ist der Expressversand verfügbar.

Artikelnummer: 24-441

Artikelzustand: DEMO Gerät

OWON ADS3102 100Mhz 2 Kanal Multifunction Digital Oscilloscope - 500.000WFM/s

Demo Gerät, einmalig zur Vorführung 2 Tage genutzt

Lieferumfang:

1 x OWON ADS3102
1 x Netzkabel
1 x USB-Kabel
2 x Tastkopf

Details:

100 M Speichertiefe, bis zu 500.000 Wfms/s Wellenform-Aktualisierungsrate, gewährleistet klare Signalerfassung.
Vertikale Genauigkeit beträgt 500 uV/Div – 10 V/Div und Zeitbasisbereich beträgt 500 ps/Div – 1000 s/Div.
1-Punkt-FFT-Analyse gewährleistet genaue Anzeige der Frequenzkomponenten.

Basiert auf Android, umfassende Erweiterbarkeit

Eingebautes Mikrofon und Lautsprecher, mit Unterstützung für externe Geräte wie Maus und Tastatur, was die Effizienz erheblich steigert.
Verbesserte Dateiverwaltung für einfacheres Anzeigen, Bearbeiten und Exportieren.
Optionales Wireless-Modul (Wi-Fi/Bluetooth) unterstützt FTP, Netzwerkdrucker, mobile Hotspots und mehr.

Umfassende Funktionen

Integriertes Oszilloskop, Zweikanal-AFG mit 50 MHz (optional), Frequenzzähler, Voltmeter, FFT-Spektrumanalysator und Protokollanalysator.
Mehrfachtriggerung: Kantenvideo, Impulsbreite, Steigung, Unteramplitude, Überamplitude, Timeout, N-te Kante, Logik und RS232/UART, 12C, SPI, CAN, LIN;
Wellenformklonen und Bode-Diagrammfunktionen (AFG-Modelle).
Verbesserte FFT- und ZOOM-Funktionen bieten eine klarere Wellenformanzeige und Cursorinformationen.
Praktische Messstatistiken mit Messindikatoren, Cursor-Gating und mehr Messaufforderungen.

Mensch-Maschine-Interaktion und Design

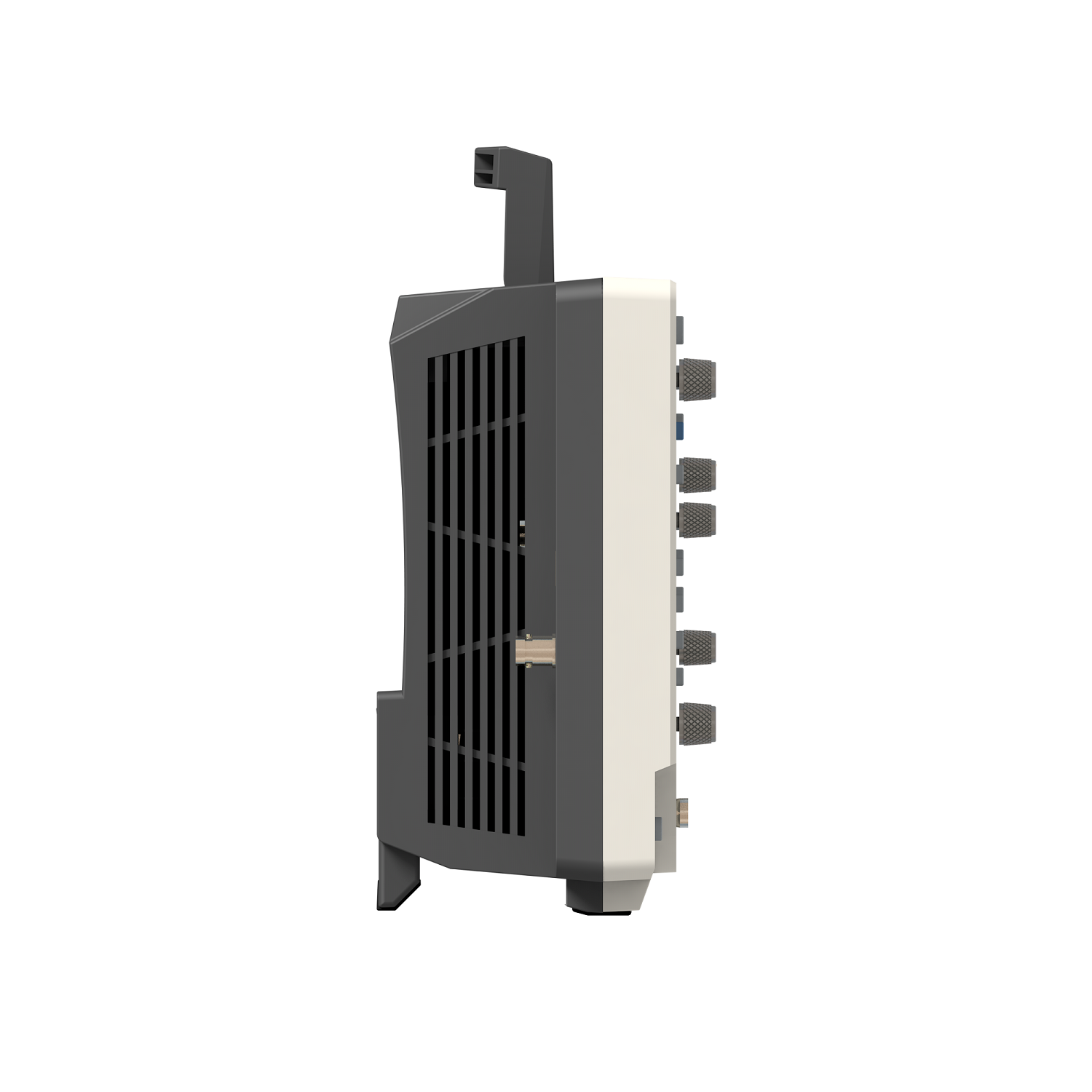

Ultradünnes Design mit nur 10 cm, das wertvollen Arbeitsraum spart.
10,1-Zoll-Touchscreen mit Multi-Touch-Unterstützung für ein verbessertes interaktives Erlebnis.
Multi-Touch-Gesten und anpassbare Tastenkombinationen für eine einfachere Verwendung.

Modell	ADS3102	ADS3202		ADS3352				ADS3502
Bandbreite (-3 dB)	100 MHz	200 MHz		350 MHz				500 MHz
Kanal	2+EXT
Abtastrate	2,5 GSa/s (Einzelkanal) 1,25 GSa/s (Zweikanal)

Modell	ADS3104	ADS3204		ADS3354				ADS3504
Bandbreite (-3 dB)	100 MHz	200 MHz		350 MHz				500 MHz
Kanal	4 + EXT
Abtastrate	2,5 GSa/s (Einzelkanal) 1,25 GSa/s (Zweikanal) 1,25 GSa/s (Vollkanal)

Erfassungsmodus	Beispiel, Spitze, Hohe Auflösung, Durchschnitt			Datensatzlänge			100 Mio.
Wellenform-Aktualisierungsrate	Max. 500.000 WFM/s			Vertikale Auflösung			8 Bit
Scangeschwindigkeit (S/div)	500 μV/Div. – 10 V/Div.			Abtastratenbereich			0,05 S/s～2,5 GS/s
DC-Verstärkungsgenauigkeit	4 % (≤ 1 mV) 3 % (≥ 2 mV)			Genauigkeit der Relaiszeit			±1 ppm (typisch)
Eingangsimpedanz	1 MΩ ± 2 %, parallel mit 15pF ± 5pF, 50Ω ± 2 %
Sondendämpfungskoeffizient	1μX-1MX, Schritt für Schritt 1-2-5, unterstützt benutzerdefinierte
Trigger-Typ	Flanke, Video, Impuls, Steigung, Runt, Windows, Timeout, Nth, Logik, RS232/UART, I2C, SPI CAN, LIN
Bus-Dekodierung (optional)	UART, I2C, SPI, CAN, LIN
Automatische Messung	Periode, Frequenz, +Breite, -Breite, Anstiegszeit, Abfallzeit, Scr Duty, +Duty, -Duty, Vavg, Vpp, VRMS, Überschwingen, Vmax, Vmin, Vtop, CycRms, Vbase, Vamp, Vorschwingen, Std.-Abw., +Pulszahl, -Pulszahl, Anstiegszahl, Abfallzahl, Bereich, Cyc-Bereich, Verzögerung(-), Verzögerung(-), Phase(-), Phase(-), FRR, FRF, FFR, FFF, LRR, LRF, LFR, LFF
Wellenformmathematik	+, -, *, /, Intg, Diff, Sqrt, Funktionsoperation (Lg / Ln / Exp / Abs / Sinus / Cosinus / Tan), FFT, FFT rms, Benutzerdefiniert, Digitalfilter (Tiefpass, Hochpass, Bandpass, Bandsperre)
Frequenzzähler	6-stelliger Frequenzzähler; Maximale Frequenz: maximale analoge Bandbreite des Oszilloskops
Voltmeter	Unterstützt DC, AC+DCrms, ACrms; Auflösung: 4 Ziffern (ACV/DCV)
Arbiträrer Wellenformgenerator (optional) Spezifikation
Maximale Frequenzausgabe	50 MHz Dual	Abtastrate			160 MSa/s
Vertikale Auflösung	14 Bit	Standardwellenform			Sinus, Rechteck, Rampe, Puls, Rauschen
Beliebige Wellenform	Exponentialer Anstieg/Fall, Sin(x)/x, Step Wave und weitere insgesamt 28 integrierte Wellenformen
Beliebige Wellenformfrequenz	1 μHz - 10 MHz
Beliebige Wellenformlänge	2-16K Punkte
Amplitude	2 mVpp – 10 Vpp (hohe Impedanz), 1 mVpp – 5 Vpp (50 Ω)
Modulation	AM, FM, PM, FSK, Sweep und Burst
Andere
Kommunikationsschnittstelle	HDMI, USB-Gerät x1, USB-Host x3, Trig Out (P/F), Typ-C-Stromversorgung * , LAN
Anzeige	10,1 Zoll (1024 × 600), LCD
Leistung	100 V – 240 VACRMS, 50/60 Hz, CAT Ⅱ
Abmessungen (BxHxT)	325 mm x 209 mm x 111,5 mm		Gewicht (ohne Verpackung)			≈3,2 kg
